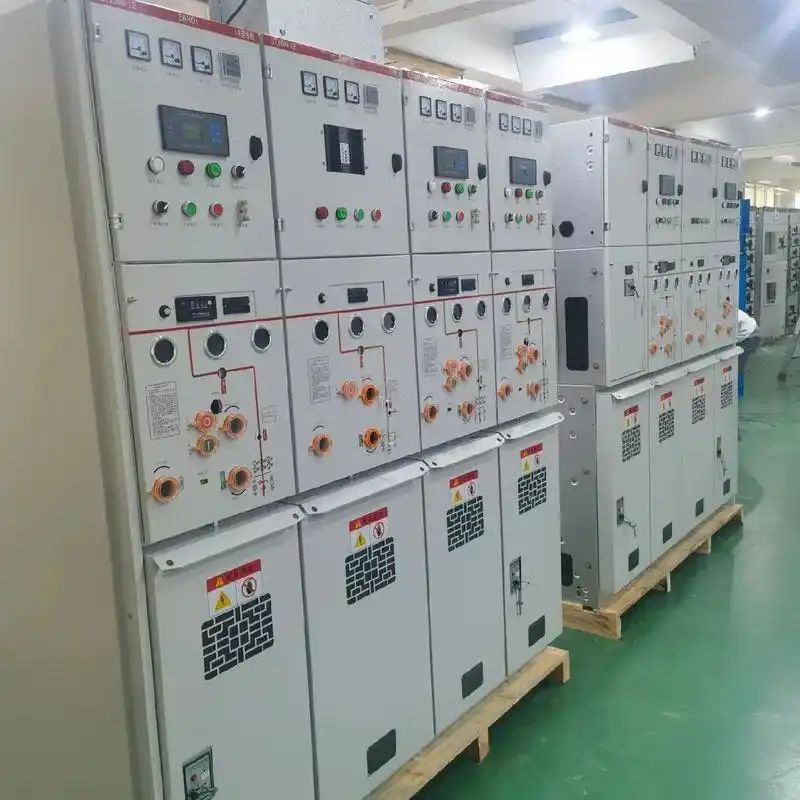

Базовое определение: распределительное устройство с твердой изоляцией
Распределительное устройство с твердой изоляцией (solid insulated switchgear, SIS) — это комплектное средневольтное РУ, где все токоведущие части и шины залиты или закрыты твердым диэлектриком (как правило, эпоксидной смолой или полимером).
Ключевые моменты:
Класс напряжения: обычно 6–35 кВ (по IEC 62271, ГОСТ), стандартные уровни 6, 10, 20, 35 кВ.
Изоляция: твердая диэлектрическая оболочка вокруг шин, вводов и вакуумных дугогасительных камер.
Конструкция: компактные блок-модули, минимум открытых первичных частей, корпус с высоким классом IP.
Типовые применения: городские КТП и ЦП, промышленные цеха, объекты с ограниченным пространством и агрессивной средой (влага, пыль, химия).
По сути, SIS — это уже готовый, герметичный модуль, где все «голые» части, которые в классическом РУ были в воздухе, спрятаны в твердом диэлектрике.

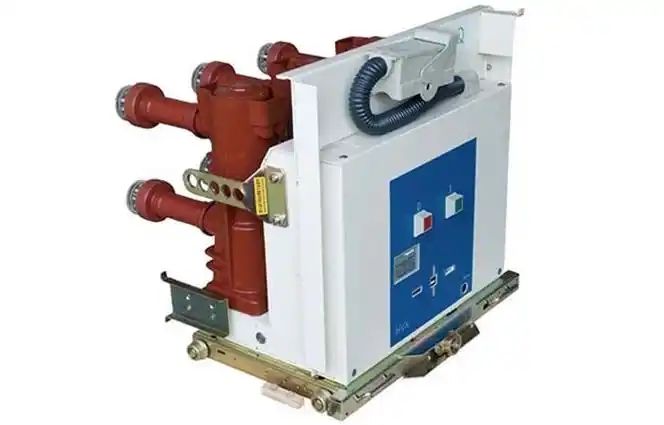

Вакуумный выключатель в классическом РУ с воздушной изоляцией
Вакуумный выключатель (VCB, vacuum circuit breaker) — это аппарат коммутации, который гасит дугу внутри вакуумной дугогасительной камеры (vacuum interrupter).
Важно разделять:
Вакуумный выключатель — это устройство коммутации.
Распределительное устройство — это панель/ячейка, куда этот выключатель установлен.
В традиционном воздушно-изолированном РУ (air insulated switchgear, AIS):
Внутри панели находятся: вакуумный выключатель, разъединители, трансформаторы тока/напряжения, сборные шины.
Изоляция основной части – воздух, требуется увеличенный воздушный зазор и длина пути утечки по изоляторам.
Оборудование, как правило, металлоклэд (metal clad), но токоведущие части и шины остаются открытыми в воздушном объёме панели.
Типовые уровни напряжения те же: 6–35 кВ, для российских сетей — стандартные 6, 10, 35 кВ, выполненные по IEC 62271 и ГОСТ.

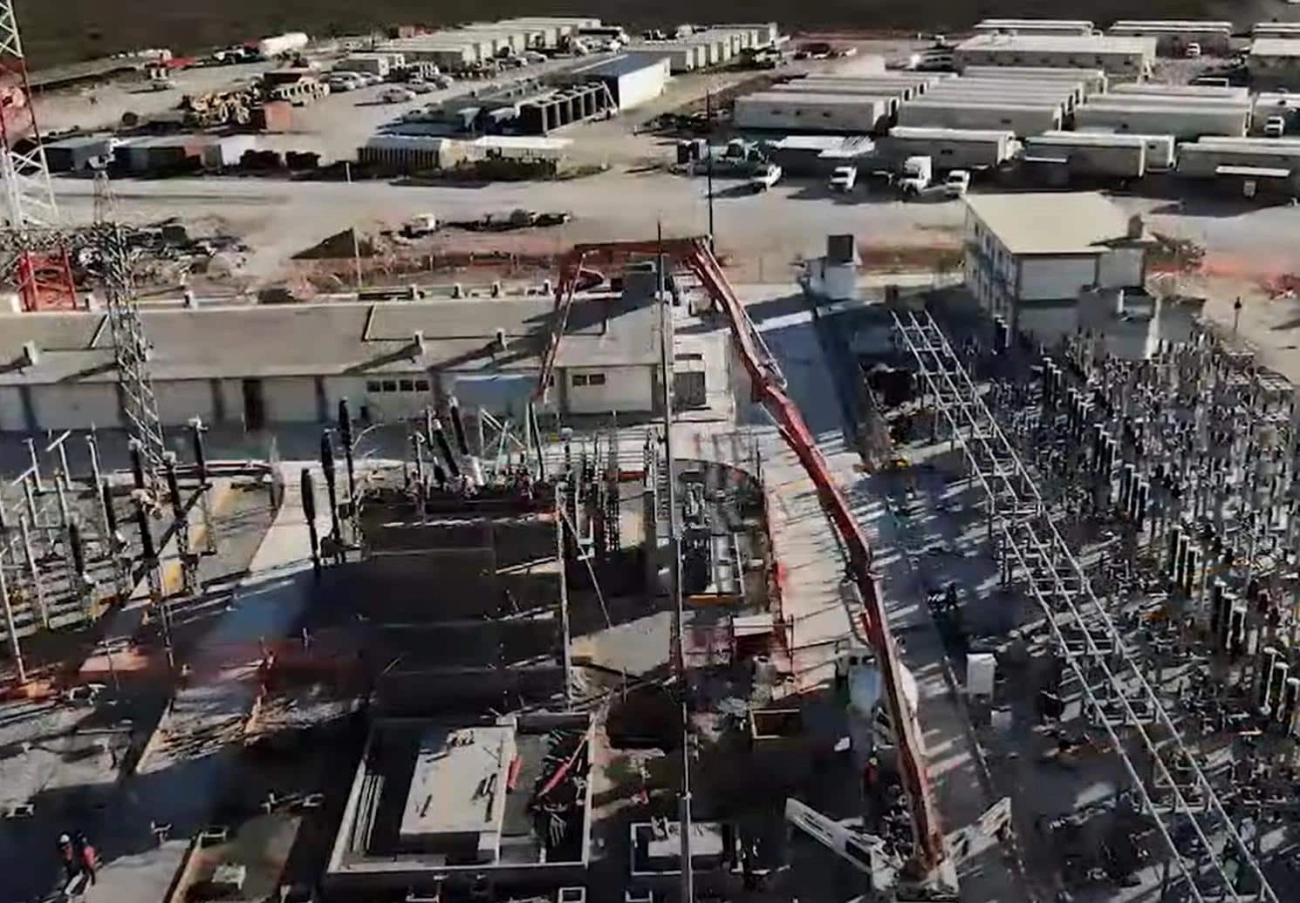

Где реально применяются оба решения
На практике на среднем напряжении SIS и вакуумные выключатели в AIS живут «бок о бок», но в разных задачах:
Распределительное устройство с твердой изоляцией (SIS):
Компактные городские РУ и КТП
Бизнес-центры, ТРЦ, ЖК, дата-центры
Метро, тоннели, подземные подстанции
Промплощадки с высокой влажностью, пылью, морским воздухом, химически активными газами

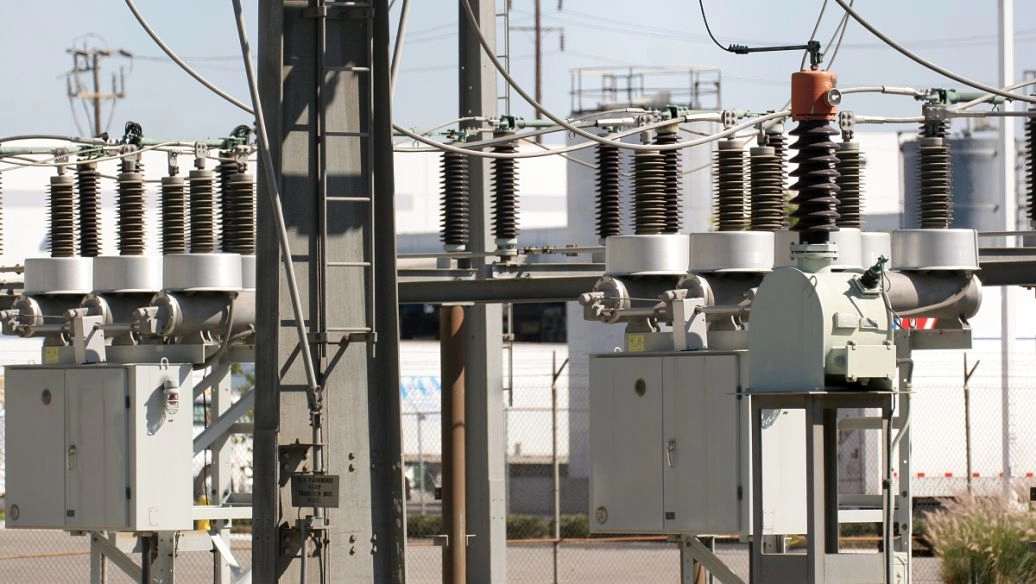

Вакуумные выключатели в РУ с воздушной изоляцией (AIS):
Классические распределительные подстанции 6–10–35 кВ
Цеховые подстанции там, где место не критично
Ретрофит старых линий РУ (замена масляных выключателей на вакуумные)
Наружные и полунаружные металлоклэдные КРУ
Ключевое отличие:
SIS — это тип РУ с твердой изоляцией всего первичного контура.
Вакуумный выключатель — это технология коммутации, которая может быть и в SIS, и в традиционном AIS. Вопрос выбора — каким будет само РУ: с твердой изоляцией или с воздушной.
Как работает изоляция в РУ среднего напряжения
Воздушная изоляция в классических панелях с вакуумным выключателем
В обычных воздушных РУ (AIS) токоведущие части и вакуумные выключатели стоят «открыто» внутри металлоконструкции, а основной изолятор — это обычный воздух. Чтобы выдержать 6–35 кВ, нужны:
большие электрические зазоры между фазами и до корпуса;
достаточная длина пути утечки по изоляторам (особенно при пыли и влажности).
Из‑за этого такие панели шире и выше, а в условиях пыли, конденсата или агрессивной атмосферы регулярно приходится чистить и осматривать изоляторы. Хорошо это видно на примере классического внутреннего вакуумного выключателя ZN85-40,5 кВ: сам выключатель компактный, а вот РУ вокруг него «раздувает» воздушная изоляция.
Твердая (эпоксидная) изоляция шин и вакуумных камер
В распределительных устройствах с твердой изоляцией токоведущие части (шины, контактные соединения, выводы вакуумных дугогасительных камер) заливаются или полностью закрываются:
эпоксидной смолой;
полимерным компаундом или изолирующими модулями.
Воздуха вокруг меди почти нет, поэтому:
не нужен большой воздушный зазор;
снижается влияние пыли, влажности, солевых отложений;
минимизируется риск перекрытия и поверхностных токов утечки.
Твердая изоляция против воздуха: зазоры и пути утечки
При той же рабочей и испытательной выдерживаемой напряженности:
для воздуха нужны большие расстояния «по воздуху»;
для твердого диэлектрика допустимы гораздо меньшие габариты.
Это позволяет:
сокращать габариты панели и глубину ячейки;
укорачивать путь утечки за счет управляемой геометрии и материала;
лучше контролировать старение изоляции.
Влияние типа изоляции на габариты и безопасность
Выбор изоляции напрямую бьет по проекту:
Воздушная изоляция (AIS + вакуумный выключатель):
больше места в РУ и в помещении;
более строгие требования к чистоте и микроклимату;
визуальный доступ к первичным частям — проще диагностика, но выше риск ошибки персонала.
Твердая изоляция (solid insulated switchgear):
компактные габариты — критично для городских подстанций и КТП;
повышенная электробезопасность — токоведущие части закрыты, меньше шанс дуги из‑за внешних факторов;
лучшее поведение при конденсате, пыли и агрессивной атмосфере, что важно для российских промышленных и прибрежных объектов.
За счет правильного выбора типа изоляции я заранее понимаю, какой будет компоновка, нужны ли большие апаратные, как организовать эвакуационные проходы и насколько жесткий режим по обслуживанию персонала мне придется закладывать.
Распределительное устройство с твердой изоляцией vs вакуумный выключатель: техническое сравнение
Среда изоляции: твердый диэлектрик против воздуха (AIS)
Твердая изоляция (эпоксид/полимер)
Токоведущие части и вакуумные дугогасительные камеры залиты или полностью покрыты твердым диэлектриком.
Минимальные воздушные зазоры, малая длина пути утечки, стабильные характеристики при пыли, конденсате и агрессивной атмосфере.
Воздушная изоляция (AIS-панели с вакуумным выключателем)
Основная изоляция – воздух внутри металлокорпуса, нужны большие расстояния по воздуху и по изоляторам.
Чувствительность к загрязнению, влажности, солевым туманам, требуются регулярные осмотры и чистка.
Технология отключения: вакуум одинаковый, компоновка разная
И в твердой изоляции, и в классических AIS-панелях используется вакуумный дугогасительный прибор (вакуумный выключатель).
Разница – в конструкции:
В твердой изоляции выключатель, шины и ответвления работают как единый модуль, залитый диэлектриком.
В AIS вакуумный выключатель – отдельный аппарат (например, наш композитный вакуумный выключатель 40,5 кВ для ВЭС и СЭС), шины и разъёмы – открытые внутри ячейки.
Габариты, площадь и требования к помещению
Распределительное устройство с твердой изоляцией:
Компактные панели, минимальная глубина и ширина, легко вписываются в стеснённые РУ в подвалах, ТП в жилых кварталах, на промплощадках с дефицитом места.
Меньше требований к высоте помещения за счёт сокращённых воздушных расстояний.
AIS с вакуумным выключателем:
Более крупные ячейки, особенно на 10–35 кВ.
Нужны широкие коридоры обслуживания, больше площадь под РУ, что критично в городах и реконструкциях старых подстанций.
Защита от пыли, влаги и коррозии
Твердая изоляция:
Герметичная или почти герметичная первичная часть, высокий фактический класс защиты от пыли и влаги.
Хорошо переносит цементную пыль, металлическую стружку, химически активные пары, морской воздух.
AIS с вакуумным выключателем:
Класс IP по корпусу можно сделать высоким, но внутренние первичные элементы остаются воздушными, и при негерметичности помещения страдают от конденсата, пыли, солевых отложений.
Надёжность в тяжёлых условиях и на улице
В грязных, влажных, прибрежных, химически агрессивных зонах твердоиольные РУ обычно показывают:
Меньше отказов по изоляции,
Стабильные параметры во всём сроке службы,
Меньше аварий, связанных с трекингом, перекрытиями и поверхностными разрядами.
AIS с вакуумным выключателем остаётся рабочим вариантом, но:
Требует регулярного обслуживания и ревизий,
Зависит от качества вентиляции/отопления и чистоты РУ,
В особо тяжёлых условиях мы всё чаще видим переход заказчиков на залитые и композитные решения (как по выключателям, так и по трансформаторам тока/напряжения, аналогичным нашим комбинированным измерительным трансформаторам для 6–10 кВ).
Плюсы и минусы распределительного устройства с твердой изоляцией
Основные преимущества твердой изоляции
Распределительное устройство с твердой изоляцией (solid insulated switchgear) я обычно продвигаю там, где важны надежность и минимум обслуживания:
Минимальное ТО
Все токоведущие части залиты эпоксидной или полимерной изоляцией
Нечему ржаветь, пылиться, “подгорать” – меньше регламентных осмотров и протяжек
Нет обслуживания газовой среды, как в SF6-решениях
Полностью герметичное исполнение
Защита от пыли, влаги, агрессивных паров – критично для промышленных цехов, тоннелей, портов
Стабильные параметры изоляции в течение всего срока службы
Меньше отказов из‑за конденсата и грязи по сравнению с классическим металлокладом
Экологичность: без SF6
Нет работы с парниковым газом, нет утечек, нет тарифа за утилизацию
Легче проходить экологические проверки и соответствовать ESG/“зелёным” политикам компании
Безопасность для персонала
По безопасности распределительное устройство с твердой изоляцией даёт сильное преимущество:
Закрытые и залитые токоведущие части снижают риск дуговых пробоев и случайных КЗ при обслуживании
Меньше открытых участков под напряжением – ниже вероятность ошибки персонала
Проще реализовать высокие классы защиты по дуговой стойкости по IEC 62271 и ГОСТ
Типичные минусы и ограничения
Но важно честно понимать и минусы твердой изоляции:
Высокая начальная цена (CAPEX)
Стоимость панели выше классического РУ с вакуумным выключателем в воздухе
На старте это чувствительно для бюджетных и муниципальных проектов
Ремонт и диагностика сложнее
Залитые узлы труднее инспектировать “на глаз”
Поврежденный модуль чаще меняется целиком, а не ремонтируется на месте
Требуется нормальная поддержка завода‑изготовителя и наличие запасных модулей
Когда высокая цена оправдана
Я считаю, что распределительное устройство с твердой изоляцией оправдано, когда:
Пространство ограничено (городские подстанции, ЦОДы, ТП в зданиях)
Среда тяжелая: пыль, влага, химия, морской воздух
Доступ к объекту затруднён (подземка, тоннели, удалённые площадки)
У компании ставка на SF6-free и снижение эксплуатационных затрат на 20–30 лет
В таких условиях более высокий CAPEX часто перекрывается экономией на обслуживании, меньшим числом аварий и простоев, особенно если РУ работает в составе комплексной подстанции с современными металлокладными панелями уровня выдвижного МКПП KYN28‑12 по IEC/ГОСТ.
Плюсы и минусы вакуумного выключателя в РУ с воздушной изоляцией
Преимущества вакуумного выключателя в AIS
У классического вакуумного выключателя в распределительном устройстве с воздушной изоляцией (AIS) есть несколько сильных сторон, из‑за которых его до сих пор массово ставят по всей России:
Низкая цена закупки
По сравнению с компактным распределительным устройством с твердой изоляцией комплект AIS‑панелей обычно дешевле, проще вписать в бюджет районной подстанции, ЦРП или цеховой подстанции на заводе.Отработанная технология и поддержка
Вакуумные выключатели и воздушная изоляция – это привычный для проектировщиков и эксплуатационщиков формат.огромное количество специалистов на рынке;
стандартные схемы по ГОСТ и IEC 62271;
понятная интеграция с обычными измерительными трансформаторами напряжения, в том числе типоразмеров вроде JDZX9-35 или JDZ9-35Q-G.
Простота осмотра и обслуживания
Внутри воздухоизолированных панелей все видно:визуальный контроль состояния шин, изоляторов, контактных соединений;
быстрое выявление следов частичных разрядов, подгорания, загрязнений;
удобно проводить ревизии, затяжку контактов, замену выключателя на выкатной тележке.
Удобство модернизации и ретрофита
В старые КРУ с воздушной изоляцией часто без проблем ставят:современные вакуумные блоки вместо масляных;
новые релейные защиты, терминалы, измерения;
дополнительные ячейки и секции при расширении сети.
Для российских промпредприятий и сетевых компаний это критично: можно поэтапно обновлять парк без полной замены РУ.
Основные недостатки и риски
Но у вакуумного выключателя в AIS есть минусы, которые важно учитывать на старте проекта:
Повышенные требования к обслуживанию
Воздушная изоляция «живая» – на нее всегда влияет среда:регулярная чистка и пылеудаление;
контроль состояния изоляционных деталей, шин, клемм;
периодические отключения для ревизий.
В долгом цикле это добавляет эксплуатационные расходы и простои.Больший габарит и требования к помещению
Для обеспечения электрических расстояний в воздухе нужны:увеличенные межфазные зазоры;
большие по глубине и высоте панели;
более просторное РУ, хорошие проходы и зоны эвакуации.
В стесненных условиях (бизнес‑центры, ЖК, ТП в подземных паркингах) это часто становится критичным ограничением.Открытые первичные части и влияние среды
Основная проблема – экспонированные токоведущие элементы внутри панелей:Всё это:
снижает изоляционную прочность;
повышает риск пробоев и перекрытий;
ускоряет старение изоляционных деталей.
пыль и цементная взвесь на стройплощадках;
агрессивные пары и химия в промышленности;
соль и влажность в портовых и прибрежных районах;
конденсат при резких перепадах температуры.
Риски из‑за пыли, влажности и загрязнений
Если не соблюдать режимы чистоты и осмотров, в AIS могут появиться:токи утечки по загрязненным поверхностям;
локальные разряды и карбонизация изоляции;
повышенный риск дуговых замыканий внутри ячейки.
Для России это особенно заметно в реальных условиях: цементные, металлургические, горнодобывающие предприятия, неотапливаемые РУ, открываемые ворота и сквозняки – воздушная изоляция там требует дисциплины по эксплуатации, иначе надежность падает.
Производительность, безопасность и надежность
Риск дугового пробоя и защита персонала
У распределительного устройства с твердой изоляцией риск внутренней дуги ниже за счет:
полностью залитых твердым диэлектриком токоведущих частей;
минимального доступа пыли, влаги и мелких животных;
стабильных изоляционных расстояний, не зависящих от качества уборки ячейки.
В классическом КРУ с вакуумным выключателем и воздушной изоляцией защита персонала сильнее зависит от:
качества обслуживания и чистоты ячеек;
правильной установки реле дуговой защиты и УЗИП;
корректного выбора классов устойчивости к внутренней дуге по IEC 62271-200 / ГОСТ.
По дуговой безопасности твердоизолированное РУ проще довести до высокого уровня защищенности без постоянного «ручного контроля».
Срок службы и коммутационный ресурс
Оба решения опираются на вакуумные дугогасительные камеры, поэтому:
по числу включений/отключений (коммутационный ресурс) они сопоставимы;
критично уже не столько количество операций, сколько состояние изоляции и контактов.
Отличие:
твердая изоляция – менее чувствительна к окружающей среде, ресурс ближе к «ставим и забываем» при нормальной эксплуатации;
воздушное КРУ с вакуумным выключателем – ресурс сильнее зависит от пыли, влажности, солевых отложений и уровня обслуживания.
Роль стандартов IEC, ГОСТ, IEEE
При проектировании мы всегда отталкиваемся от:
IEC 62271 / ГОСТ Р 55147 и ГОСТ Р 52565 – требования к КРУ, изоляции, устойчивости к внутренней дуге;
IEC / ГОСТ по изоляционным расстояниям и загрязненным средам – особенно важно для воздушной изоляции;
рекомендаций IEEE для специфичных промышленных объектов.
Твердоизолированное РУ проще адаптировать под высокие классы по:
уровню защиты IP;
стойкости к загрязнению и конденсату;
внутренней дуге с заданным временем отключения.
Цифровой мониторинг и автоматизация
И твердоиозлированное РУ, и КРУ с вакуумными выключателями поддерживают цифровизацию, но удобство внедрения разное:
Твердая изоляция:
проще организовать встроенные датчики температуры шин и камер;
легко интегрировать датчики частичных разрядов, влажности внутри корпуса;
платы и сенсоры изначально закладываем в конструкцию как стандартную опцию, что повышает надежность и упрощает ввод в эксплуатацию.
КРУ с вакуумными выключателями и воздушной изоляцией:
больше вариантов дооснастки на месте, но каждую точку контроля нужно защищать от пыли и конденсата;
выше риск «человеческого фактора» при монтаже датчиков и проводки.
При выборе между твердоизолированным РУ и классическим вакуумным КРУ я всегда рекомендую сразу закладывать цифровой мониторинг, особенно в составе комплектных подстанций 35 кВ и выше, где цена ошибки и простоя максимальна (см. пример реализации в составе модульной сборной подстанции 35 кВ).
Сравнение стоимости: распределительное устройство с твердой изоляцией vs вакуумный выключатель в AIS
Начальная цена и монтаж
Входной билет разный, и это важно учитывать сразу:
Распределительное устройство с твердой изоляцией
Оборудование дороже на 20–40 % по сравнению с классическим щитом с вакуумным выключателем в воздухе.
Но панели компактнее: меньше зал, проще фундамент, меньше кабельных трасс и шинных мостов.
В стеснённых помещениях (БКТП, городские подстанции, ТП в бизнес‑центрах) это часто перекрывает разницу в цене за счёт экономии на строительной части.
Вакуумный выключатель в воздухе (AIS)
Низкая стоимость самих панелей, понятная смета для подрядчиков.
Но нужны большие помещения, больше металлоконструкций и шин, больше работ при монтаже.
На открытых установках часто дополняют отдельными разъединителями и разрядниками, например, типовыми наружными решениями вроде ZW8‑12G вакуумных выключателей наружной установки.
Полная стоимость владения за 20–30 лет
Если смотреть не только на закупку, картина меняется:
Твёрдая изоляция (solid insulated switchgear)
Практически «закрытая коробка»: минимальные регламенты, нет SF6, нечему «стареть» от пыли и влаги.
Заложенный срок службы 25–30 лет без серьёзных вмешательств.
Меньше простоев на ремонт — особенно критично для промышленных линий и городских сетей, где каждая остановка дорогая.
Вакуумный выключатель в AIS
Каждые 3–5 лет — ревизия: чистка, протяжка, проверка изоляции, ремонт механики привода.
Через 15–20 лет обычно встаёт вопрос серьёзной модернизации или замены ряда панелей.
Итог: низкий CAPEX, но заметно выше OPEX по персоналу и простоям.
Обслуживание, запчасти и простои
Распределительное устройство с твердой изоляцией
Плановое обслуживание сведено к визуальному осмотру и диагностике (цифровые датчики, тепловизор).
Запчастей нужно меньше, многие узлы модульные и обслуживаются по состоянию.
Простоев почти нет — это плюс для удалённых объектов с малым штатом.
Воздушное AIS с вакуумным выключателем
Требует регулярного выезда бригады, особенно в пыльных и сырых помещениях.
Нужен склад типовых запасных частей: контакты, приводы, изоляторы, разъединители (например, GN19‑12 и аналоги, как в линейке наших внутренних высоковольтных разъединителей).
Недооценённая статья — стоимость отключения фидеров на обслуживание.
Потери энергии и скрытые расходы
Разница по потерям в меди и стали у современных решений небольшая, но на длинном горизонте она чувствуется:
Твёрдая изоляция
Компактные шины и короткие соединения снижают активные потери.
Лучшее ограничение токов КЗ за счёт оптимизации схемы — меньше термических нагрузок и старения оборудования рядом.
Вакуумный выключатель в AIS
Больше длина токоведущих частей, иногда больше переходных сопротивлений из‑за старения контактных соединений.
В пыльной/сырой среде растут утечки по изоляторам, что тоже даёт дополнительные потери и ускоренное старение.
Вывод: если задача — минимальный стартовый бюджет и есть место под подстанцию, воздушное AIS с вакуумными выключателями оправдано. Если важны надёжность, минимум выездов на обслуживание и работа в тяжёлых условиях, распределительное устройство с твердой изоляцией выигрывает по полной стоимости владения на горизонте 20–30 лет.
Лучшие области применения распределительных устройств с твердой изоляцией
1. Ограниченное пространство: города, ТП в зданиях, ЦОД
Распределительное устройство с твердой изоляцией — идеальный вариант, когда каждый метр площади на счету:
компактные панели, меньше глубина и ширина ячеек;
проще вписать в плотную застройку, подвальные и цокольные ТП, ЦОД и торговые центры;
меньше требований к расстояниям до стен и проходам за счет твердой диэлектрической изоляции.
В городских проектах это часто единственный способ уложиться в габариты без компромиссов по уровню безопасности.
2. Грязные, влажные и агрессивные среды
Твердая изоляция закрывает токоведущие части эпоксидой/полимером и резко снижает влияние среды:
пыль, цемент, уголь, металлошлам, аэрозоли;
высокая влажность, конденсат, туман, тоннели, метро;
морской воздух и соляной туман в прибрежных зонах, химическая коррозия на промплощадках.
В таких условиях классические воздуховые панели быстро теряют надежность, а герметичное твердоиcоляционное исполнение реально экономит на авариях и ремонтах. При подборе оборудования под жесткие условия среды я дополнительно смотрю рекомендации по изоляции и арматуре, аналогично тому, как это делают при выборе опорных изоляторов (подход хорошо описан в гайде по стеклянным изоляторам и стандартам).
3. Экологичные и SF6-free проекты
Для компаний, у которых в политике прописаны ESG, снижение углеродного следа и отказ от SF6:
твердая изоляция — полностью SF6-free решение;
проще проходить экологические аудиты и экспертизы;
меньше рисков по обращению с газами и утилизации.
Такое РУ хорошо заходит в проектах сетевых компаний, распределительных подстанций в новых жилых районах, «зеленых» промышленных парков.
4. Объекты с минимальным обслуживанием
Там, где штат эксплуатации ограничен или доступ к оборудованию сложный:
удаленные подстанции, промплощадки вахтового типа;
подземные и тоннельные установки;
объекты, где остановка дорого стоит (нефтехимия, металлургия, крупные производства).
Твердоиcоляционное РУ дает:
меньше регламентного обслуживания;
минимум работ внутри ячейки;
выше общая готовность сети и меньше “человеческого фактора”.
Чтобы не потерять в надежности на таких объектах, я часто комбинирую твердую изоляцию с цифровым мониторингом состояния и предиктивным обслуживанием — это снижает риск внезапных отказов и ненужных выездов бригад.
Лучшие задачи для вакуумных выключателей в AIS
Когда выгодно выбирать вакуумный выключатель в воздухе
Вакуумный выключатель в комплектном распределительном устройстве с воздушной изоляцией (AIS) — это рабочая лошадка для типовых сетей 6–10–35 кВ. Я беру его там, где важны простота, цена и гибкость схем.
1. Проекты с ограниченным бюджетом и достаточным пространством
Если бюджет давит сильнее, чем дефицит площади, AIS с вакуумными выключателями — логичный выбор:
панели крупнее, но заметно дешевле по закупке;
проще требования к монтажу и наладке;
легко найти персонал, который умеет с ними работать.
Для типовой РУ 6–10 кВ в промышленности или на подстанции распределительной компании это, как правило, самый экономичный вариант на старте.
2. Сети с частыми расширениями и доработками
Там, где схема живёт и постоянно меняется, AIS даёт максимальную гибкость:
можно добавлять новые панели без проблем с переливкой изоляции или сложной ревизией;
удобно менять панельные схемы, релейную защиту, вторичные цепи;
легко вписать новые вакуумные выключатели по типу трёхпозиционного встроенного ВВ ZN153‑12.
Для городских и промышленных сетей, где постоянно появляются новые вводы и секции, воздушное РУ с вакуумными отключателями — самый удобный инструмент.
3. Обычные закрытые подстанции и уличные КРУ/КРУН
Классическое применение:
закрытые распределительные устройства 6–35 кВ на подстанциях;
металллокладные и металлоблочные КРУН на улице;
модульные КТП, где место позволяет взять панели обычного размера.
Здесь вакуумный выключатель в AIS даёт понятную, проверенную десятилетиями конструкцию, одобренную эксплуатацией и регуляторами.
4. Ретрофит и замена существующих линий КРУ
При модернизации старых РУ старые масляные выключатели и панели проще всего менять на новые AIS с вакуумными выключателями:
легче подогнать габариты и присоединения к существующим кабелям и ошиновке;
понятно, как выполнить поэтапную замену без долгих общих отключений;
дешевле, чем полностью переходить на компактное твердотельное решение.
В России во множестве старых подстанций стоит советское КРУ, и там ретрофит на современные вакуумные выключатели — самый прагматичный шаг по цене/эффекту.
Как выбрать: распределительное устройство с твердой изоляцией или вакуумный выключатель в AIS
1. Сначала — четкие технические требования
Перед выбором между распределительным устройством с твердой изоляцией и классическим вакуумным выключателем в воздушно-изолированном (AIS) шкафу я всегда фиксирую базу:
Номинальное напряжение (обычно 6–10–20–35 кВ для РФ и СНГ)
Ток рабочей нагрузки и ток КЗ (Ik, Icw, время отключения)
Частота коммутаций: редкие операции / частые пуски двигателей / КЗ на линии
Схема сети: радиальные линии, кольцо, распределительные пункты, КТП и т.д.
Без этого выбор типа РУ — просто угадывание.
2. Оценка площадки и условий эксплуатации
Дальше — реальные условия на объекте в России/СНГ:
Пространство: дефицит места в подстанции, техэтажах, подвалах, контейнерах
Среда: пыль, уголь, металл, агрессивные газы, влажность, конденсат, соль (морские районы)
Доступ: есть ли круглосуточный персонал или объект удаленный
Безопасность: внутренние регламенты, требования по защите от дуги, разделение отсеков
Если среда тяжелая и доступ ограничен — чаще побеждает твердой изоляцией; если чистое помещение и нормальный доступ — можно оставаться на AIS с вакуумными выключателями.
3. Сравниваем не цену шкафа, а жизненный цикл
Я никогда не смотрю только на цену закупки:
CAPEX: начальная стоимость РУ, монтаж, кабели, шины, ЗИП
OPEX на 20–30 лет:
периодичность обслуживания
стоимость простоев при ремонтах
замены выключателей и вторички
Надежность: сколько реально аварий/отказов даст каждый вариант на подобном объекте
Часто распределительное устройство с твердой изоляцией дороже на старте, но выигрывает за счет:
меньшего количества регламентных работ
снижения рисков по пыли/влаге
меньших простоев при неблагоприятных условиях.
4. Экология, SF6 и корпоративная политика
Сейчас многие заказчики в РФ и крупных холдингах уже требуют:
SF6 free решения (никакого элегаза в распределительных устройствах)
Минимум утечек и обслуживаемых сред (газ/масло)
Ориентир на «зеленые» проекты и отчётность по ESG
Тут твердой изоляцией (solid insulated switchgear) — логичный шаг:
нет SF6
изоляция — твердый диэлектрик (эпоксид, полимер)
меньше экологических рисков и требований по обслуживанию газа по стандартам IEC 62271 и ГОСТ.
5. Как грамотно работать с производителем
Чтобы не получить «типовой шкаф не под вашу задачу», я всегда делаю так:
Даю производителю полную однолинейную схему, уровни КЗ, режимы работы
Описываю условия площадки: температура, влажность, загрязнение, наличие вибраций
Фиксирую требования по стандартам: IEC / ГОСТ / отраслевые (РЖД, нефтегаз, промышленность)
Согласовываю опции:
уровень защиты от дуги (internal arc)
тип шин и изоляции
возможность цифрового мониторинга и АВР/АВРР
Хороший производитель может не только подобрать РУ, но и увязать его с остальным оборудованием подстанции: разъединителями, внутренними разъединителями GN24-12 или, при необходимости, газоизолированным оборудованием вроде HCM-12 газоизолированного комби-модуля.
Итог:
Нужна компактность, защита от среды, минимум обслуживания, SF6 free — берём распределительное устройство с твердой изоляцией.
Есть просторное помещение, ограниченный бюджет, привычка к классическим решениям — остаёмся на вакуумных выключателях в AIS.
Главное — считать полную стоимость владения и учитывать реальные условия объекта, а не только прайс-лист.

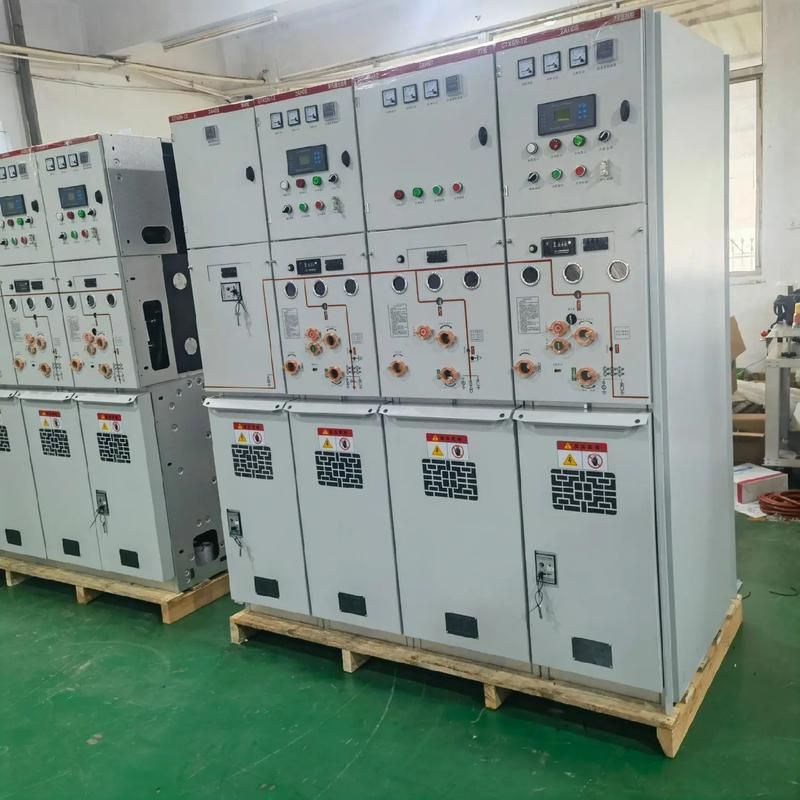

Обзор твердой изоляции WEISHO
Мы изначально проектируем твердои́золированное распределительное устройство WEISHO под реальные российские условия: пыль, конденсат, реагенты, нестабильная температура, редкое обслуживание. Наша цель простая — компактное, безопасное и практически не требующее вмешательства РУ среднего класса напряжения.
Ключевые конструктивные особенности WEISHO
У твердои́золированного РУ WEISHO основа такая:
Твердая изоляция (эпоксид / полимер) вокруг шин и вакуумных дугогасительных камер
Полностью закрытые первичные цепи, без открытых токоведущих частей внутри отсека оператора
Компактные ячейки с оптимальными электрическими зазорами и путями утечки за счет твердой диэлектрической изоляции
Вакуумные выключатели и разъединители построены на базе нашего опыта в вакуумной коммутационной технике (по сути то же ядро, что и в наших наружных вакуумных выключателях серии ZW32)
Полная готовность к цифровизации: датчики тока и напряжения, онлайн-контроль состояния, удаленное управление
Надежность и безопасность в эксплуатации
В реальных проектах в России твердои́золированное РУ WEISHO дает заметный выигрыш:
Минимальное обслуживание: нечему протекать, нечему стареть от влажности, нет SF6, нет открытого воздуха внутри первичного контура
Высокая устойчивость к пыли, соли, химически активной среде, конденсату и туману
Снижение рисков дуговых повреждений за счет монолитной изоляции и продуманной системы блокировок
Прогнозируемое поведение по ГОСТ и IEC 62271: выдержка по КЗ, ресурсу коммутаций и изоляции в загрязненной среде

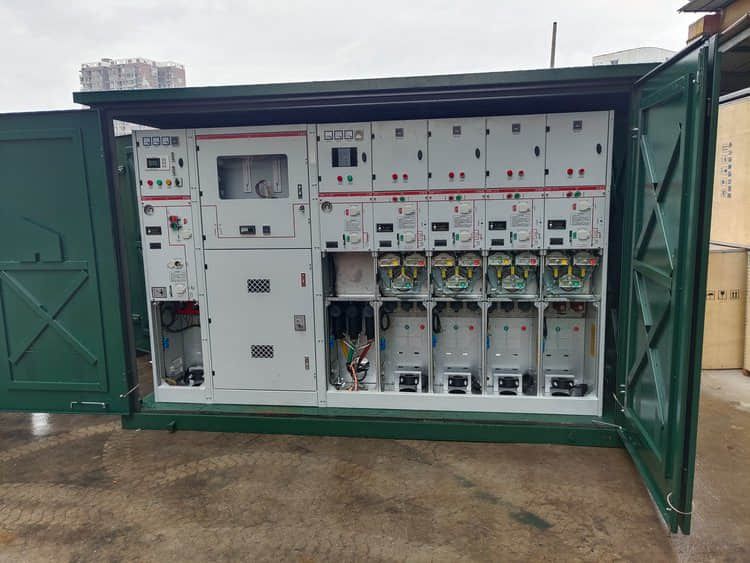

Типовые применения и объекты WEISHO
Твердои́золированное распределительное устройство WEISHO мы ставим там, где классическое воздушное РУ с вакуумным выключателем начинает «буксовать»:
Городские ЦТП и РП, встроенные и крышные подстанции, где каждый сантиметр имеет значение
Промышленные объекты с пылью, парами и агрессивной атмосферой: металлургия, химия, целлюлоза, горнорудка
Тоннели, метро, портовые и прибрежные объекты, где высокая влажность и коррозия — норма
Объекты сетевых и промышленных заказчиков, ориентированных на SF6-free решения и снижение операционных затрат
За счет твердой изоляции и компактной компоновки мы закрываем задачи, где классическое металлоклапанное или открытое РУ среднего напряжения оказалось бы либо слишком большим, либо слишком требовательным к обслуживанию.
FAQs: распределительное устройство с твердой изоляцией vs вакуумный выключатель
Совместимость с существующими РУ и защитой
Вопрос: Подойдет ли распределительное устройство с твердой изоляцией в действующую сеть 6–35 кВ в РФ?
Ответ: В большинстве случаев – да, если:
соблюдены уровни Uном, Iкз, класс изоляции по IEC 62271 / ГОСТ
панели поддерживают те же интерфейсы релейной защиты (ТТ, ТН, цепи управления)
учтены требования сетевой организации (Россети, ТГК, промсети и т.д.)
Обычно мы без проблем «садимся» на существующие схемы с современными вакуумными выключателями и цифровыми реле.
Ретрофит старых ячеек
Вопрос: Можно ли просто заменить старый вакуумный выключатель на твердую изоляцию?
Ответ: Зависит от состояния и конструкции РУ.
Кратко по возможностям:
| Ситуация | Что реально сделать |
|---|---|
| Старые КРУ с нормальным каркасом | Ретрофит-панели или вставки «plug-in» |
| Нет места по глубине/высоте | Компактные панели с твердой изоляцией |
| Изношен каркас, изоляция, шинопроводы | Полная замена линейки КРУ |
Главное ограничение – габариты и шины. Иногда проще поставить новый компактный ряд, чем «насиловать» старый корпус.
Работа при экстремальных температурах и загрязнении
Вопрос: Как ведет себя распределительное устройство с твердой изоляцией в мороз, жару и пыли?
Ответ: При правильном подборе класса климатического исполнения работает стабильнее, чем открытая аппаратура в воздухе:
Температуры: -40…+40 °C (для части серий и ниже, по специсполнению)
Загрязнение: твердая изоляция и герметичные вакуумные камеры меньше боятся пыли, соли, конденсата
Влажность: важно герметичное исполнение и подогрев шкафов
Для особо сложных условий (туннели, промпредприятия, обледенение) мы обычно рекомендуем полностью герметичные решения и быструю дуговую защиту; хороший пример концепции – использование дуговых датчиков, как в аппаратуре с функцией детектирования дуги.
Частые ошибки при выборе типа РУ
Вопрос: На чем чаще всего «проваливаются» заказчики в России?
Ответ: Основные ошибки:
Смотрят только на цену панели, игнорируя стоимость обслуживания на 20–30 лет
Не учитывают реальную пыль, влагу и химию на площадке
Закладывают слишком мало пространства для расширения линейки РУ
Не согласуют схему защиты и АВР с эксплуатацией и сетевой организацией
Путают «вакуумный выключатель» и «тип изоляции» РУ:
и твердое, и воздушное РУ обычно используют вакуумные дугогасительные камеры – отличается не принцип отключения, а тип изоляции и компоновка
Если есть сомнения, лучше на этапе ТЗ прогнать 2–3 сценария (AIS с вакуумными выключателями, компактное РУ с твердой изоляцией, смешанный вариант) и сразу посчитать TCO, а не только CAPEX.
