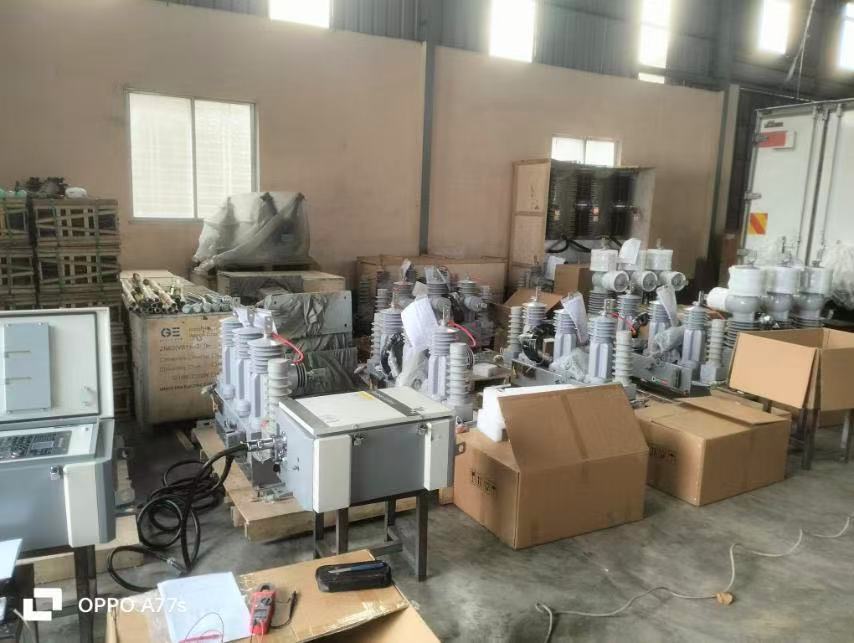

Анализ устройств автоматического повторного включения (ACR) в промышленных энергетических сетях.

Определение и роль в тяжелой промышленности

В нестабильных условиях, таких как горнодобывающая промышленность и тяжелая промышленность, стабильность электроснабжения имеет первостепенное значение. Устройства автоматического повторного включения (АППВ), являющиеся основным механизмом защиты распределительных сетей среднего напряжения (от 11 кВ до 38 кВ), отличаются от статических защитных устройств. Эти интеллектуальные устройства способны автоматически обнаруживать токи короткого замыкания и восстанавливать надежность электроснабжения. В промышленном производстве АППВ играют решающую защитную роль, предотвращая перерастание незначительных нарушений электроснабжения в масштабные отключения электроэнергии, тем самым избегая остановок производственных линий и повреждения тяжелого прецизионного оборудования.

Различия между автоматическими выключателями ACR и стандартными автоматическими выключателями.

Принципиальное различие заключается в возможности автоматического восстановления электропитания. Стандартный автоматический выключатель после срабатывания изолирует место повреждения и остается отключенным до тех пор, пока его не перезапустит вручную техник — это дорогостоящая задержка в отдаленных районах добычи полезных ископаемых. Наш автоматический выключатель, однако, разработан с учетом того, что более 80% повреждений в воздушных сетях носят кратковременный характер.

• Стандартный автоматический выключатель: срабатывает немедленно и блокирует доступ.

• Автоматический выключатель повторного включения: выполняет заданную последовательность "срабатывание-повторное включение" для устранения кратковременных неисправностей (таких как удары молнии или пробой от пыли) и блокируется только до тех пор, пока неисправность сохраняется.

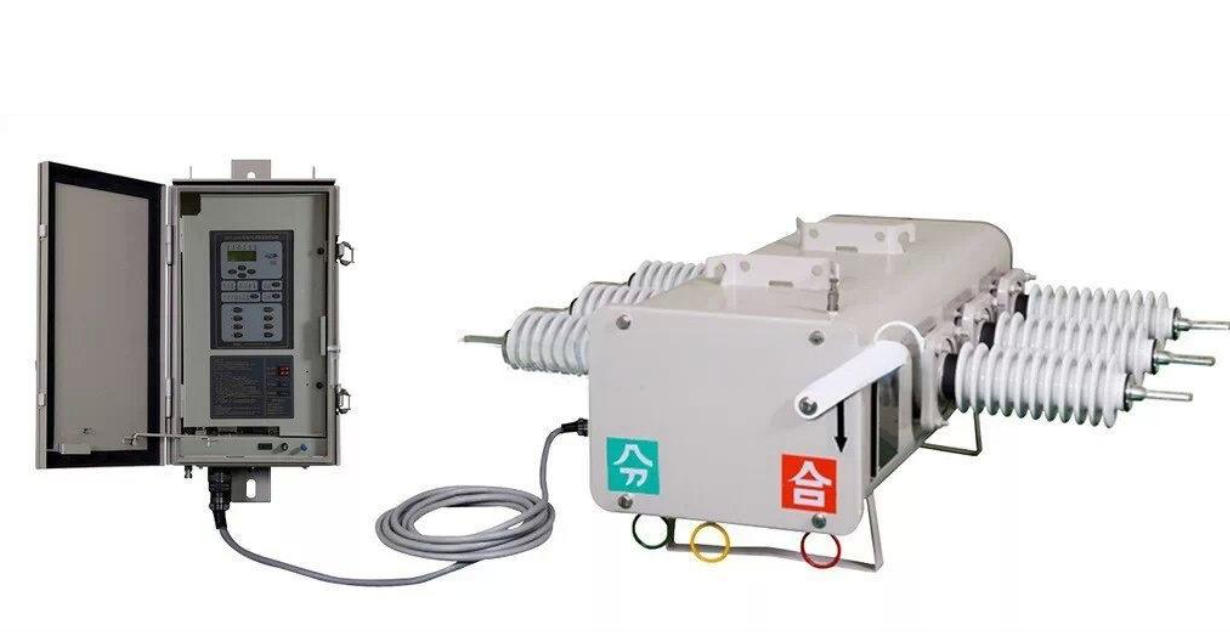

Основные компоненты современных систем повторного включения

Для удовлетворения высоких требований промышленного применения система повторного включения Wisch сочетает в себе передовые технологии и прочную и долговечную физическую конструкцию.

• Вакуумные выключатели: В них используется твердая диэлектрическая изоляция (кольцевая алифатическая эпоксидная смола), обеспечивающая быстрое гашение дуги и исключающая необходимость технического обслуживания в нефтегазовой отрасли.

• Магнитный механизм: Точная конструкция позволяет выполнять десятки тысяч операций при минимальном количестве движущихся частей, что обеспечивает долговременную надежность.

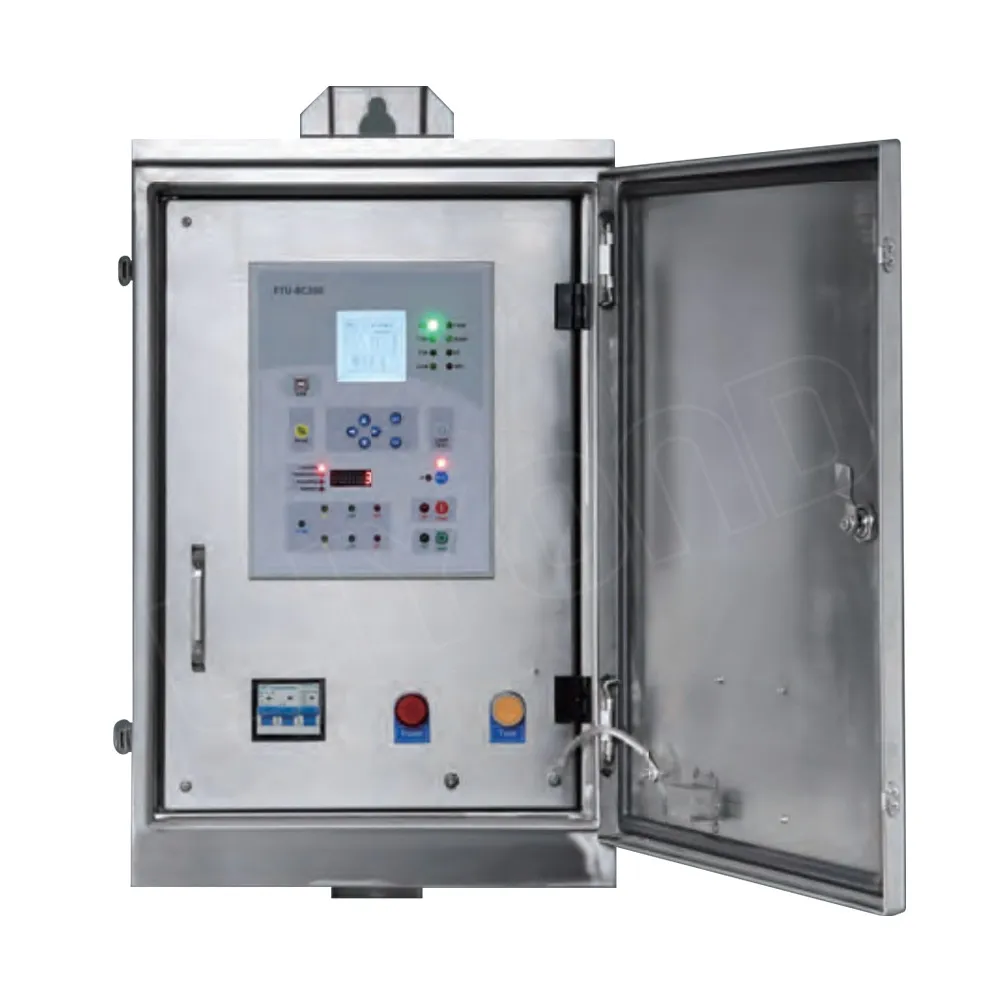

• Интеллектуальный контроллер (FTU): основной блок системы, поддерживающий расширенную логику защиты, регистрацию данных и удаленную связь через GPRS или Ethernet.

• Корпус из нержавеющей стали: обеспечивает защиту IP65, эффективно противостоит коррозии, пыли и экстремальным погодным условиям, и является ключевой гарантией для наружной горнодобывающей инфраструктуры.

Как восстановить электроснабжение с помощью автоматического выключателя

Разработанное нами устройство автоматического повторного включения (ACR) эффективно решает проблему нестабильности промышленных электросетей. В отличие от традиционных предохранителей, для замены которых после перегорания требуется ремонтная бригада, устройство ACR автоматически обнаруживает повреждения в линии и восстанавливает электроснабжение, если проблема носит временный характер. Эта возможность имеет решающее значение для горнодобывающей и тяжелой промышленности, где каждая минута отключения электроэнергии приводит к экономическим потерям, и обеспечение бесперебойной работы оборудования является первостепенной задачей.

Цикл работы срабатывания и повторного включения

Основная функция системы повторного включения нашей компании основана на точной последовательности «срабатывания и повторного включения». При возникновении повреждения линии оборудование переходит в состояние отключения, чтобы прервать ток короткого замыкания. Однако оно не остается разомкнутым, а ожидает заданного времени (так называемого мертвого времени), прежде чем попытаться повторно замкнуть цепь.

Этот цикл обычно следует программируемой последовательности:

• Мгновенное отключение: оборудование немедленно отключается для устранения неисправности.

• Повторное включение: Через несколько секунд замкните цепь, чтобы проверить, устранена ли неисправность.

• Блокировка: Если неисправность не устраняется после определенного количества операций (обычно не более четырех), устройство блокируется в открытом положении для изоляции постоянной неисправности.

Этот процесс обеспечивает автоматическое восстановление электроснабжения без вмешательства человека в случае кратковременных проблем, таких как удары молнии или контакт с животными.

Обнаружение и выявление неисправностей, вызванных перегрузкой по току

Надежное обнаружение неисправностей начинается с точного измерения. В нашем оборудовании используются современные трансформаторы тока (ТТ) и датчики напряжения, установленные внутри бака, для непрерывного контроля тока и уровня напряжения.

Когда система обнаруживает аномалии, такие как межфазные замыкания на землю или скачки напряжения, превышающие номинальную мощность, контроллер немедленно анализирует данные. Это позволяет реализовать сложные схемы защиты, включая чувствительное обнаружение замыканий на землю (SEF) — важнейшую функцию для обеспечения безопасности в средах с высоким сопротивлением, таких как карьеры. Понимание основных принципов электричества и поведения тока под нагрузкой помогает в правильной настройке параметров защиты.

Сравнение микропроцессорных систем управления и гидравлических систем управления

Требования современных энергосетей стимулируют переход отрасли от традиционного гидравлического управления к системам на основе микропроцессоров. Мы уделяем особое внимание электронным блокам управления (ЭБУ) благодаря их превосходной точности и гибкости по сравнению со старыми гидравлическими автоматическими выключателями с масляным охлаждением.

Преимущества микропроцессорного управления:

• Точность: Электронная синхронизация отличается точностью и надежностью и не подвержена колебаниям температуры, в отличие от гидравлического масла, которое густеет при низких температурах.

• Настройка параметров: Операторы могут программно устанавливать определенные кривые зависимости тока от времени (TCC) для обеспечения совместной работы с другими устройствами защиты системы.

• Данные: Интеллектуальный контроллер записывает историю событий и данные о нагрузке, что помогает разрабатывать более эффективные стратегии предотвращения неисправностей.

Благодаря использованию технологии цифрового управления мы обеспечиваем точный контроль переходного состояния между отключением и повторным включением с точностью до миллисекунды, эффективно защищая высокоточное промышленное оборудование от повреждений, вызванных внезапными падениями напряжения.

Сокращение незапланированных простоев: управление временными и постоянными отказами

Устранение ложных срабатываний, вызванных переходными процессами неисправности

В горнодобывающей и тяжелой промышленности известно, что почти 80% отключений электроэнергии вызваны кратковременными сбоями. Эти сбои могут быть вызваны ударами молнии, переносимыми ветром обломками или кратковременным контактом с животными. В традиционных конфигурациях стандартные автоматические выключатели остаются разомкнутыми после срабатывания, вызывая остановку производства до тех пор, пока обслуживающий персонал не перезапустит их вручную. Наша система автоматического повторного включения революционизирует этот процесс. Когда оборудование обнаруживает неисправность, оно сначала срабатывает, чтобы прервать ток короткого замыкания, а затем автоматически повторно включается через заданное время. Если неисправность кратковременная, дуга гаснет сама собой, и надежность электроснабжения восстанавливается мгновенно без вмешательства человека. В отдаленных районах, где каждая минута простоя означает потерю дохода, эта функция имеет решающее значение для поддержания стабильности сети.

Выявите постоянные неисправности для защиты оборудования

Хотя повторное включение может решить временные проблемы, для постоянных неисправностей, таких как обрывы линий или физические повреждения оборудования, необходим другой подход. Если неисправность сохраняется после предварительно заданной попытки повторного включения, устройство перейдет в «заблокированное» состояние. Это навсегда изолирует поврежденный участок, предотвращая дальнейшую нагрузку на энергетическую инфраструктуру. Прерывая ток в точке повреждения, мы можем защитить дорогостоящее оборудование, расположенное выше по цепи, такое как трансформаторы и генераторы, от термического повреждения. Для критически важных высоковольтных систем использование надежных наружных высоковольтных вакуумных выключателей обеспечивает безопасное прерывание даже при самых серьезных неисправностях, тем самым поддерживая целостность всей распределительной системы.

Селективное отключение и скоординированное управление секционным демпфером

Для минимизации последствий отключений электроэнергии мы используем стратегию «селективного отключения». Ее основная цель — изолировать как можно меньший по размеру участок повреждения в сети, сохраняя при этом работу остальной части объекта. Это достигается путем координации автоматических повторителей и секционирующих устройств, расположенных ниже по потоку, а конкретный принцип работы следующий:

• Обнаружение неисправности: Автоматический выключатель обнаружил неисправность и сработал.

• Количество импульсов: Сегментатор, расположенный ниже по потоку, подсчитывает количество прерываний.

• Изоляция: Если в зоне сегментатора возникает неисправность, сегментатор разомкнется во время «мертвого времени» (интервала прерывания) автоматического выключателя.

• Восстановление: Автоматический выключатель снова замыкается, восстанавливая электроснабжение в зоне нормальной работы сети.

Эта сложная система защиты гарантирует, что некритические отказы питающих линий не приведут к простоям основного перерабатывающего завода, что значительно снизит общую частоту простоев и перебоев в работе.

Тип с повторным включением, подходит для горнодобывающей и тяжелой промышленности

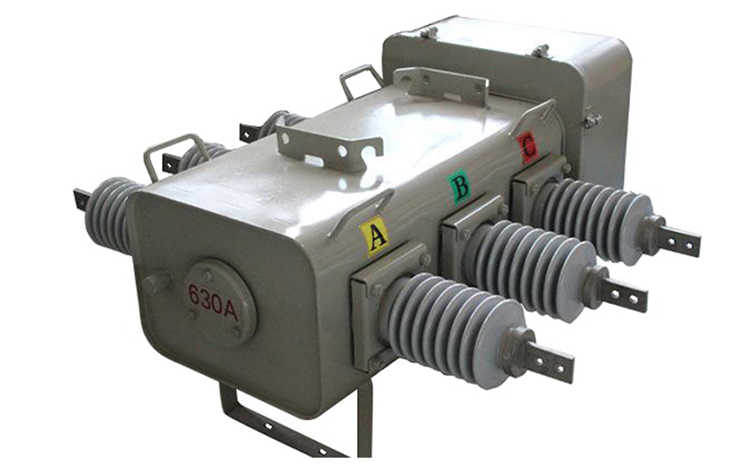

Трехфазное и трехпозиционное повторное включение

В условиях тяжелой промышленности стабильность систем распределения электроэнергии зависит от правильного выбора фазовой конфигурации. Для большинства горнодобывающих предприятий, использующих мощные двигатели и конвейеры, стандартной является трехфазная система повторного включения. Этот тип оборудования механически или электронно соединяет три фазы; если выходит из строя одна фаза, все три фазы отключаются одновременно. Такая конструкция позволяет избежать опасной «однофазной работы» и предотвращает перегорание дорогостоящих трехфазных двигателей.

Однако в сельских линиях электропередачи, обеспечивающих электроснабжение отдаленных лагерей, трехфазные однофазные автоматические выключатели предлагают более гибкое решение. В случае однофазного повреждения устройство позволяет каждой фазе работать независимо, поддерживая питание оставшихся двух фаз. Такая селективная работа обеспечивает надежное электроснабжение немоторизованных нагрузок, предотвращая отключение целых объектов из-за незначительных повреждений линий.

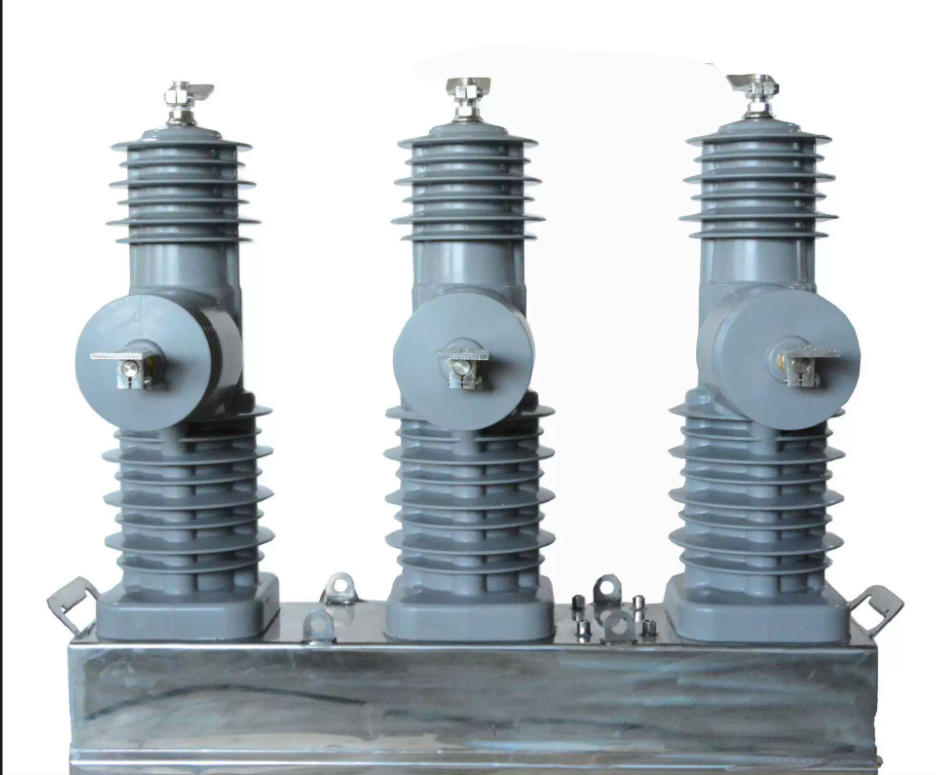

Вакуумные автоматические выключатели, подходящие для работы в суровых условиях.

Известно, что суровые условия горнодобывающей промышленности оказывают негативное воздействие на электротехническую инфраструктуру. Пыль, вибрация и резкие перепады температур могут привести к выходу из строя или протечкам обычных распределительных устройств с масляной или газовой изоляцией SF6. Мы отдаем приоритет вакуумным выключателям, размещенным в высококачественном резервуаре из нержавеющей стали и оснащенным прочным диэлектрическим изоляционным слоем (циклическая алифатическая эпоксидная смола).

Данная конструкция предлагает значительные преимущества для промышленного распределения электроэнергии:

• Не требует обслуживания: вакуумная бутылка имеет герметичную конструкцию, исключающую необходимость заправки газом или откачки масла для проведения испытаний.

• Тушение электрической дуги: Вакуумная технология позволяет быстро гасить электрические дуги и минимизировать износ контактов при отключении питания при сильноточных коротком замыканиях.

• Долговечность: Твердый изоляционный материал устойчив к ультрафиолетовому излучению, влаге и сильному загрязнению, что делает его особенно подходящим для карьеров и перерабатывающих предприятий с высоким уровнем запыленности.

Однофазное адаптивное решение для повторного включения

В основе современных устройств повторного включения лежат их интеллектуальные функции. Наше оборудование оснащено микропроцессорным контроллером (FTU), который обеспечивает адаптивные схемы защиты. Эта функция имеет решающее значение при устранении частых срабатываний автоматических выключателей, вызванных переходными факторами окружающей среды (а не отказами оборудования).

Адаптивная логика повторного включения позволяет оборудованию определять характер неисправности. Если обнаруживается временная проблема (например, трение ветки дерева о линию), выполняется быстрое повторное включение для восстановления электропитания; если неисправность сохраняется, срабатывает блокировка для защиты нижестоящих активов. Такая интеллектуальная дифференциация значительно снижает нагрузку на сети среднего напряжения и позволяет избежать ненужных остановок критически важного оборудования.

Основные преимущества для высокорискованных промышленных операций

В горнодобывающей и тяжелой промышленности затраты, связанные с простоями, могут достигать тысяч долларов в минуту. Разработанные нами автоматические выключатели — это не просто переключающие устройства, а критически важные элементы, обеспечивающие надежное электроснабжение в суровых условиях.

Свести к минимуму производственные потери, вызванные отключениями электроэнергии

Для промышленных предприятий полная остановка из-за временной неисправности недопустима. Наши автоматические выключатели автоматически обнаруживают и устраняют переходные неисправности, пытаясь восстановить электроснабжение в течение нескольких секунд, не дожидаясь прибытия ремонтной бригады. Эта возможность значительно снижает частоту отключений электроэнергии, обеспечивая непрерывную работу критически важного оборудования, такого как дробилки, конвейеры и системы вентиляции. Автоматическая обработка этих переходных состояний предотвращает перерастание незначительных колебаний в электросети в серьезные сбои в производстве.

Повышение безопасности персонала и защита от дуговых замыканий

При работе с электросетями среднего напряжения безопасность всегда является для нас первостепенной задачей. Мы используем технологию вакуумного гашения дуги в сочетании с твердой диэлектрической изоляцией, чтобы полностью исключить риск взрывов нефти и газа, характерный для традиционных распределительных устройств. Такая конструкция эффективно подавляет электрические дуги и повышает возможности предотвращения неисправностей. Кроме того, наша система поддерживает дистанционное управление, позволяя операторам контролировать стабильность сети с безопасного расстояния. Вы можете узнать больше о том, как автоматические выключатели защищают энергосистему от этих опасных электрических неисправностей, обеспечивая при этом безопасность персонала.

Снижение затрат на техническое обслуживание и эксплуатацию

В отдаленных районах добычи полезных ископаемых часто наблюдаются проблемы с транспортировкой и высокие затраты на техническое обслуживание. В нашей конструкции автоматического выключателя используется магнитный привод и высококачественный масляный бак из нержавеющей стали, что позволяет ему выдерживать суровые погодные условия, пыль и вибрацию, обеспечивая практически бесперебойную работу. Такая долговечность исключает необходимость регулярного отбора проб масла и пополнения запасов газа. Автоматизируя защиту системы и сокращая количество проверок на месте, мы помогаем операторам снизить долгосрочные эксплуатационные расходы промышленных сетей распределения электроэнергии.

• Не требует технического обслуживания: нет необходимости контролировать уровень масла или газа SF6.

• Долговечность: Корпус из нержавеющей стали устойчив к коррозии и ультрафиолетовому излучению.

• Дистанционное управление: диагностика и контроль осуществляются через систему SCADA, что сокращает количество операций по техническому обслуживанию на месте.

Стратегические сценарии применения энергетических сетей в горнодобывающей промышленности

Защита подстанции и фидера

В электросетях горнодобывающей и тяжелой промышленности подстанции являются критически важными узлами распределения энергии. В качестве первой линии защиты мы устанавливаем автоматические устройства повторного включения (ACR) непосредственно на исходящих фидерах. В отличие от обычных автоматических выключателей, эти устройства автономно обнаруживают и быстро изолируют неисправности. Такая конструкция предотвращает срабатывание главного автоматического выключателя при локальных неисправностях в одном горном карьере, тем самым избегая отключений электроэнергии на всем перерабатывающем предприятии. Координируя работу устройств повторного включения с нижестоящим оборудованием, мы обеспечиваем защиту ценных активов, таких как описанные в руководстве по распределительным трансформаторам на опорах, от токов короткого замыкания и скачков напряжения.

Взаимосвязь распределенной генерации и удаленных площадок

Многие горнодобывающие предприятия расположены в отдаленных районах, часто полагаясь на нестабильные сельские электросети или работая в режиме изолированных микросетей с автономными возможностями генерации электроэнергии. Интеграция таких единых энергосистем требует точного управления для поддержания стабильности сети. Наш интеллектуальный автоматический выключатель (ACR), оснащенный усовершенствованной системой измерения и синхронизации напряжения, выступает в роли интеллектуального регулятора на взаимосвязанных узлах. При нестабильности или отключении электроэнергии в основной сети ACR автоматически отключает питание объекта, предотвращая опасные обратные подачи электроэнергии. Это позволяет местным генераторам немедленно взять на себя подачу электроэнергии, обеспечивая надежное электроснабжение критически важных систем жизнеобеспечения, таких как системы вентиляции и дренажные насосы.

Конфигурации повторного включения радиальной и кольцевой сети

Хотя радиальные сети распределения электроэнергии просты по структуре, им не хватает резервирования — производство полностью остановится, если линия будет оборвана. Для промышленных сред с высоким риском мы рекомендуем решение по автоматизации кольцевой сети. В этой конфигурации автоматические выключатели работают совместно, изолируя поврежденные участки и автоматически перенаправляя электроэнергию от резервных источников, обеспечивая автоматическое восстановление электроснабжения второго уровня. Для обеспечения безопасного обслуживания контура в случае частичного отключения электроэнергии мы часто используем автоматические выключатели в паре с надежными наружными однополюсными разъединителями переменного тока, чтобы создать видимую точку отказа. Такая стратегическая компоновка минимизирует влияние временных неисправностей и обеспечивает эффективную работу системы.

Интеграция интеллектуальных энергосетей и дистанционный мониторинг

Телеметрия в реальном времени на основе протоколов SCADA и DNP3

В современной горнодобывающей и тяжелой промышленности визуализация имеет решающее значение. Мы не только устанавливаем оборудование, но и интегрируем интеллектуальные узлы в сеть распределения электроэнергии. Устройство автоматического повторного включения использует усовершенствованный микропроцессорный контроллер (FTU/RTU), который может бесперебойно взаимодействовать с центральной диспетчерской.

Благодаря поддержке отраслевых стандартных протоколов, таких как DNP3 и IEC 60870-5-101/104, операторы могут получать телеметрические данные в режиме реального времени. Эти данные охватывают уровни напряжения, текущую нагрузку и историю неисправностей. Инженеры могут контролировать стабильность сети из централизованного места, не дожидаясь выездных проверок, обеспечивая непрерывную работу систем электроснабжения для критически важного оборудования.

Удалённая настройка и параметры адаптивной защиты

Эксплуатационные требования тяжелой промышленности постоянно меняются, и статические настройки защиты часто приводят к неэффективности. Наши автоматические выключатели поддерживают удаленную настройку через GPRS, GSM или радиосвязь, что позволяет операторам корректировать кривые защиты и интервалы повторного включения без отправки персонала на объект.

• Адаптивная логика: корректировка и изменение настроек в зависимости от изменений нагрузки или временной работы.

• Снижение затрат на техническое обслуживание: незначительные регулировки можно производить без присутствия специалиста на месте.

• Меры предосторожности: Во время процесса настройки персонал должен находиться вдали от высоковольтного оборудования.

Такая гибкость имеет решающее значение для поддержания надежности сети в динамичных условиях с резко меняющимися кривыми нагрузки. Тщательное понимание основных принципов работы подстанций 110 кВ необходимо для планирования иерархической архитектуры устройств защиты и для более полного понимания того, как эти системы интегрируются в крупные инфраструктуры.

Тенденции будущего: искусственный интеллект и повышенная кибербезопасность

По мере перехода к полностью автоматизированным интеллектуальным энергосетям роль автоматических выключателей меняется: от простых переключателей до сложных центров обработки данных. Хотя основная функция по-прежнему заключается в предотвращении неисправностей, интеграция интеллектуальных алгоритмов помогает прогнозировать отключения электроэнергии до того, как они вызовут сбои.

Мы уделяем первостепенное внимание надежной автоматизации распределения электроэнергии, уделяя первостепенное внимание безопасности. По мере роста взаимосвязи между предприятиями обеспечение целостности управляющих сигналов приобретает первостепенное значение. Наши системы разработаны в соответствии со строгими требованиями современного промышленного распределения электроэнергии, обеспечивая точное и безопасное выполнение удаленных команд и поддерживая непрерывность производства.

Выбор подходящего автоматического выключателя для промышленных электросетей

Выбор правильных устройств защиты для промышленных систем распределения электроэнергии включает в себя не только закупку оборудования; он требует соответствия технических характеристик суровым реалиям горнодобывающей промышленности. Мы уделяем особое внимание долговечности и точным номинальным характеристикам, чтобы обеспечить стабильность сети и защитить вашу энергетическую инфраструктуру.

Оцените требования к напряжению и среде отключения

Базовая конфигурация определяется напряжением сети. Мы предлагаем автоматические выключатели среднего напряжения от 11 кВ до 38 кВ для удовлетворения разнообразных требований на местах. В горнодобывающей промышленности критически важна среда отключения. Хотя мы понимаем общие принципы работы высоковольтных распределительных устройств, для тяжелой промышленности мы обычно рекомендуем решения с твердой диэлектрической (эпоксидной) изоляцией.

• Твердый изолятор: исключает риск утечки газа, обладает чрезвычайно высокой устойчивостью к ультрафиолетовому излучению и пыленепроницаемостью, а также не требует технического обслуживания.

• Газообразный гексафторид серы: традиционный вариант, но необходимо контролировать падение давления.

• Вакуумные выключатели играют решающую роль в быстром гашении дуги и устранении неисправностей, вызванных высокими токами.

Рассчитайте оптимальное положение автоматического выключателя для достижения максимальной надежности

Расположение автоматических выключателей имеет решающее значение для предотвращения перебоев в производстве из-за отключений электроэнергии. Хотя установка автоматических выключателей на подстанциях является стандартной практикой, их добавление в критически важных точках длинных фидеров повышает возможности предотвращения неисправностей. Такая конфигурация ограничивает короткие замыкания определенными зонами, обеспечивая непрерывное электроснабжение остальной части сети. Хорошо скоординированный механизм гарантирует, что оборудование, расположенное ближе всего к месту повреждения, срабатывает первым, обеспечивая тем самым непрерывное электроснабжение критически важного оборудования, такого как вентиляторы и дробилки.

Анализ окупаемости инвестиций: компромисс между первоначальными инвестициями и потерями от простоя

Первоначальные затраты на интеллектуальную автоматическую систему восстановления составляют лишь малую часть потерь от простоя одной смены. Устраняя временные неисправности без ручного вмешательства, она полностью исключает простои, вызванные ручным осмотром производственных линий.

Факторы, влияющие на рентабельность инвестиций в повторное закрытие промышленных предприятий:
