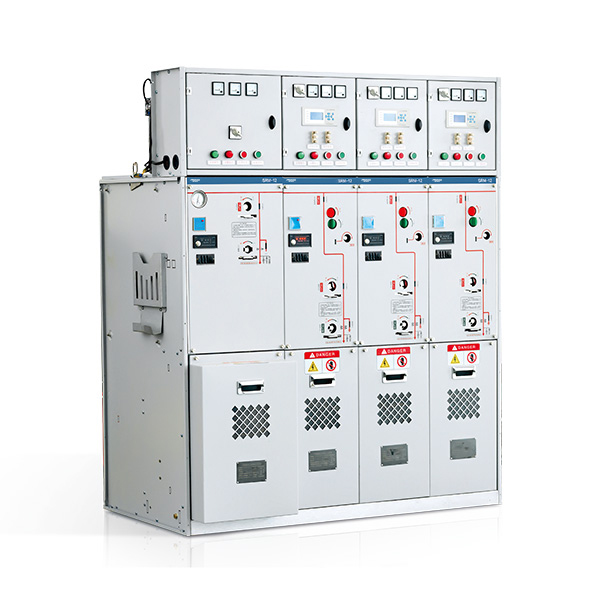

Распределительное устройство с газовой изоляцией в металлическом корпусе HCM-12
Описание продукта
**Распределительное устройство с элегазовой изоляцией в металлическом корпусе (SF6 RMU) HCM-12**
Распределительное устройство с элегазовой изоляцией в металлическом корпусе HCM-12, также известное как SF6 RMU, представляет собой высоконадежное, практически не требующее обслуживания решение, разработанное для систем распределения электроэнергии с номинальным напряжением от 3,6 кВ до 12 кВ. Идеально подходит как для кольцевых, так и для радиальных конфигураций. Все токоведущие компоненты, включая выключатель нагрузки, автоматический выключатель, заземлитель и главную шину, надежно запечатаны в баке из эпоксидной смолы, что обеспечивает оптимальную защиту.
Угловые кабельные разъемы обеспечивают простое и надежное соединение входящих и исходящих кабелей.
Этот RMU спроектирован так, чтобы выдерживать суровые условия эксплуатации, и особенно хорошо подходит для использования в сложных условиях, таких как сборные подстанции, подземные подстанции, промышленные и горнодобывающие объекты или районы с высокой влажностью и значительным загрязнением. Компактная конструкция и надежная работа делают его отличным выбором для ограниченных пространств и сложных условий эксплуатации.
Особенности конструкции
1. Полностью изолирован и герметичен
2. Все высоковольтные компоненты, включая переключатели, шины и другие токоведущие части, запечатаны в бак из эпоксидной смолы, что обеспечивает безопасную установку в средах, подверженных воздействию влаги, песка, пыли, соли, сточных вод и горнодобывающих работ, не требуя 3. специальных мер предосторожности. 2. Модульная и многофункциональная
4. Система имеет модульную конструкцию, обеспечивающую высокую надежность и компактную структуру, что сводит к минимуму требуемую площадь пола. 3. Безопасный, надежный и не требующий обслуживания
5. Разработан для длительного срока службы с минимальными требованиями к обслуживанию, что обеспечивает непрерывную и надежную работу в течение долгого времени. 4. Гибкое расширение сборки
6. Систему можно легко расширить для размещения сложных схем распределения, обеспечивая масштабируемость для удовлетворения различных потребностей. 5. Идеально подходит для готовых подстанций и кабельных ответвительных коробок
7. Компактная и универсальная конструкция делает ее особенно подходящей для использования в готовых подстанциях и кабельных ответвительных коробках, оптимизируя пространство и эксплуатационную эффективность.
Основной параметр
| Item | Scheme C | Scheme F | Scheme V | ||||
| LBS unit | LBS-fuse combination unit | Circuit breaker unit | |||||
| Rated voltage（kV） | 12 | 24 | 12 | 24 | 12 | 24 | |
| Rated current （A） | 630 | 630 | 125 | 125 | 630 | 630 | |
| Rated frequency（Hz） | 50 | 50 | 50 | 50 | 50 | 50 | |
| 1min power frequency withstand voltage（kV） | P to P, P to E | 42 | 65 | 42 | 65 | 42 | 65 |
| Break | 48 | 79 | 48 | 79 | 48 | 79 | |
| Lightning impulse withstand voltage（kV） | P to P, P to E | 75 | 125 | 75 | 125 | 75 | 125 |
| Break | 85 | 145 | 85 | 145 | 85 | 145 | |
| Partial discharge 1.1Ur（pC） | 20 | 20 | 20 | 20 | 20 | 20 | |
| Rated short time withstand current（kA/s） | 20/4 | 20/4 | - | - | 20/4 | 20/4 | |
| Rated peak withstand current（kA） | 50 | 50 | - | - | 50 | 50 | |
| Rated short circuit breaking current（kA） | - | - | 31.5 | 31.5 | 20 | 20 | |
| （30 times） | （30 times） | ||||||
| Rated short citcuit making current（kA） | 50 | 50 | 80 | 80 | 50 | 50 | |
| Rated resistive current switching test | cable charge current（A） | 10 | 16 | 10 | 16 | 25 | 31.5 |
| overhead wire charge current（A） | 1 | 1.5 | 1 | 1.5 | 10 | 10 | |
| Rated active load current switching test(times) | 100 | 100 | - | - | - | - | |
| Transit current（A） | - | - | 1750 | 1500 | - | - | |
| Internal arc test | cable chamber and gas chamber：IAC class AFLR，20kA，50kA（peak），0.5s-1s | ||||||
| Mechanical life（times） | CB | - | - | - | - | 20000 | 10000 |
| Isolating switch/earthing switch | - | - | - | - | 5000/5000 | 3000/3000 | |
| LBS/ Earthing switch | 10000/5000 | 5000/3000 | 10000/5000 | 5000/3000 | - | - | |
| IP class | Shell | IP4X | IP4X | IP4X | IP4X | IP4X | IP4X |
| Gas chamber | IP67 | IP67 | IP67 | IP67 | IP67 | IP67 | |
| 20℃ SF6 Gas rated filling pressure（Mpa） | 0.035-0.045 | 0.035-0.045 | 0.035-0.045 | 0.035-0.045 | 0.035-0.045 | 0.035-0.045 | |
| 20℃ SF6 Gas Min. functional pressure（Mpa） | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | |
