Что такое автоматический выключатель с датчиком дуги?

• Защитный автоматический выключатель от арковых повреждений (AFCI, по английскому Arc Fault Circuit Interrupter)

• Устройство для обнаружения арковых повреждений (AFDD, по английскому Arc Fault Detection Device)

• Автоматический выключатель от арков или автоматический выключатель с датчиком дуги

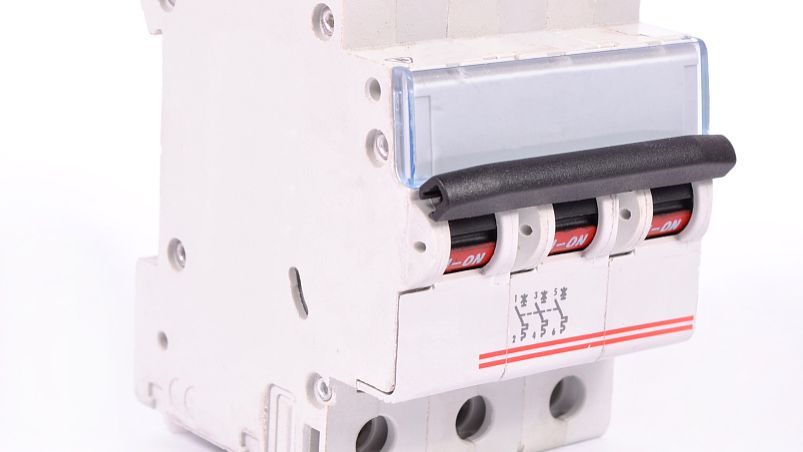

Обычный автоматический выключатель:

• Отслеживает перегрузки и короткие замыкания (избыточный ток).

• Срабатывает, когда сила тока превышает его номинальное значение.

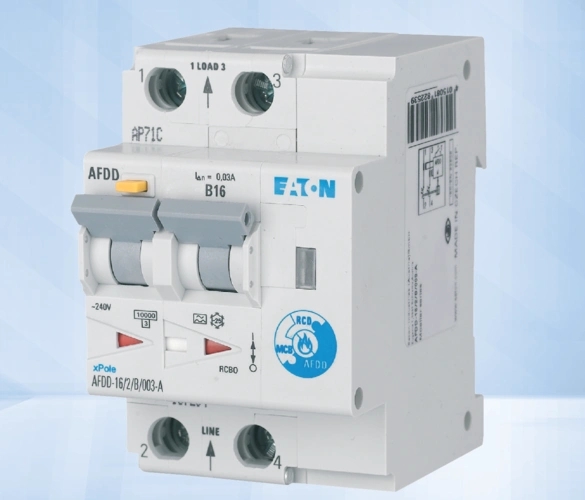

Автоматический выключатель с датчиком дуги (AFCI/AFDD):

• Отслеживает аномальные арковые образцы в токе.

• Срабатывает даже тогда, когда сила тока ниже номинального значения устройства, но образец тока является небезопасным.

Люди часто путают автоматические выключатели с датчиком дуги с обычными, потому что:

• Они установлены в одном распределительном щите и выглядят очень похоже.

• У них часто одинаковое номинальное значение тока (15 А, 20 А и т.д.).

• Во многих домах до сих пор установлены только традиционные автоматические выключатели, поэтому для большинства людей «автоматический выключатель — это просто автоматический выключатель».

На самом деле всё просто: если обычный автоматический выключатель предоставляет базовую защиту, то автоматический выключатель с датчиком дуги — это интеллектуальная защита. Он создан для выявления одного из самых крупных скрытых пожарных рисков в современных домах — электрических арков за стенами, в розетках и в повреждённых кабелях — ещё до появления дыма.

Как работают автоматические выключатели с датчиком дуги: обнаружение невидимой угрозы

Автоматические выключатели с датчиком дуги (AFCI/AFDD) работают как умная охрана для вашей электросети. Вместо того чтобы просто ждать сильной перегрузки или короткого замыкания, они постоянно «слушают» электрический ток в реальном времени и ищут уникальные признаки электрической дуги.

• У выключателя есть электронные датчики, которые отслеживают ток множество раз в секунду.

• Встроенный микропроцессор анализирует форму волны, помехи и мелкие пики в токе.

• Когда обнаруживается образец, соответствующий опасной арковой неисправности, выключатель срабатывает и отключает цепь.

• Последовательные арковые неисправности: Ослабленное соединение или разорванный проводник в цепи нагрузки (например, ослабленный провод на крепежном винте розетки). Ток при этом ограничен, поэтому обычный автоматический выключатель часто не замечает такой неисправности, но дуга всё равно может генерировать большое количество тепла.

• Параллельные арковые неисправности: Аркование между фазным и нейтральным проводами, либо между двумя фазными проводами. Они могут вызывать сильные пики тока и с большей вероятностью быстро вызвать пожар.

• Землезмыкания: Утечка тока от фазного провода к земле (например, через металлический короб или человека). AFCI могут обнаруживать некоторые из этих образовцов, но защитные устройства от землязмыканий (GFCI) специально разработаны для защиты людей от электротравм.

Микропроцессор в AFCI/AFDD использует технологию распознавания образовцов, чтобы отличить «безопасную» дугу от опасной. Повседневные действия, такие как:

• Переключение выключателя света

• Отключение пылесоса от розетки

• Запуск электродвигателя

• Защиту от перегрузок

• Защиту от коротких замыканий

• Защиту от параллельных и последовательных арковых неисправностей

Для максимальной защиты в домах США сочетание автоматического выключателя с датчиком дуги (AFCI) и GFCI обеспечивает как защиту от пожаров, так и от электротравм:

• AFCI/AFDD: Направлены на обнаружение арковых неисправностей, которые могут вызвать электрические пожары.

• GFCI: Направлены на обнаружение мелких землязмыканий, которые могут пропустить ток через человека.

Почему арковые неисправности так опасны

Арковые неисправности особенно пугают тем, что возникают там, где их невозможно увидеть — внутри стен, потолков и распределительных коробок.

Как ослабленные соединения и повреждённые провода приводят к аркованию:

• Если провод не плотно соединён (ослабленный крепежный винт на зажимном устройстве, изношённая розетка, розетка с проводами, подключёнными «сзади» без фиксации), электрический ток может «прыгать» через мелкие зазоры, вместо того чтобы течь плавно.

• Повреждение изоляции (от старения, тепла или механических повреждений) обнажает проводники, позволяя току образовывать дуги между ними.

• Каждое такое мелкое «прыжок» — это электрическая дуга, и оно может повторяться сотни раз в секунду.

Причины арковых неисправностей в домах США на практике:

• Старые, изношённые розетки и выключатели, которые 느껴ются 느슨ными при подключении устройств.

• Провода, пробитые гвоздями или стежками для гипсокартона при строительстве или самостоятельных работах (DIY).

• Грызуны, грызющие кабели NM (Romex) в чердаках, подвалах и гаражах.

• Провода, запрессованные под мебелью, или розеточные блоки, зажатые в дверных проёмах или оконных рамах.

• Самостоятельные соединения проводов без соответствующих распределительных коробок или изоляторов, а также использование не подходящего типа провода.

• Подключение обогревателей, портативных кондиционеров и устройств с высоким током к старым розеткам.

Как арки вызывают электрические пожары:

• Температура арки может превышать 5500 °C — это достаточно, чтобы мгновенно карбонизировать дерево или пластик.

• Эта жара может часами прогарять деревянные столбы, утеплитель или пыль, прежде чем появится открытое пламя.

• Пожары часто возникают за гипсокартоном, поэтому к моменту срабатывания дыменного датчика пожар уже имеет масштабы.

Обычный автоматический выключатель vs автоматический выключатель с датчиком дуги:

Обычный автоматический выключатель отслеживает:

• Перегрузку (избыточный ток в течение длительного времени).

• Короткое замыкание (очень высокий ток за доли секунды).

Как автоматические выключатели с датчиком дуги снижают пожарный риск:

• Они отключают цепь на самых ранних стадиях возникновения арки — ещё до того, как утеплитель, деревянные столбы или мебель успеют воспламениться.

• Добавляют дополнительный уровень защиты к защите от перегрузок и коротких замыканий, нацеливаясь именно на те неисправности, которые вызывают большинство жилых пожаров.

• В сочетании с защитой GFCI и соответствующими устройствами (например, внешними выключателями для отключения электропитания или правильно проверенным оборудованием, таким как исправно работающий вакуумный контактор — подробнее о проверке см. в руководстве: https://www.weishoelec.com/Blog/how-to-test-a-vacuum-contactor/) они образуют значительно более полную систему электробезопасности для дома.

Типы автоматических выключателей с датчиком дуги (AFCI/AFDD)

Стандартные AFCI-автоматические выключатели для розеточных цепей

• Спален, гостиных, коридоров, столовых

• Большинства розеточных цепей с током 15 А и 20 А для общего назначения

• Новых домов или модернизации распределительных щитов (при доступе к щиту)

Комбинированные AFCI-автоматические выключатели (арки + перегрузка + короткое замыкание)

• Последовательные арковые неисправности (ослабленное соединение в одном проводнике)

• Параллельные арковые неисправности (аркование между фазным и нейтральным, или фазным и землёй)

• Спален и жилых помещений, где Национальный электротехнический кодекс (NEC) обычно требует защиты от арков

• Розеточных цепей с сочетанием розеток и светильников (ламп, телевизоров, зарядных устройств и т.д.)

Устройства для обнаружения арков в виде розеток (AFCI-розетки)

• Саму розетку

• Другие розетки в той же цепи (при правильном монтаже)

Идеально подходят, когда:

• Невозможно легко заменить автоматические выключатели в старом распределительном щите

• Проводятся модернизации в старом доме

• Нужна таргетированная защита определённого помещения (например, детской комнаты или домашнего офиса)

Двуфункциональные AFCI + GFCI-автоматические выключатели

• Защита от арковых неисправностей

• Защита от землязмыканий (защита от электротравм)

• Защита от перегрузок

• Защита от коротких замыканий

• Кухонь, прачечных, ванных комнат (где требуется защита GFCI)

• Гаражах и неотделанных подвалов

• Внешних цепей (где влага + розеточные блоки увеличивают риск)

Как выбрать правильный автоматический выключатель с датчиком дуги для каждого помещения

Спальни и гостиные:

• Использовать комбинированные AFCI-автоматические выключатели в распределительном щите (стандартный выбор).

• AFCI-розетки — хороший резервный вариант, если модернизация щита затруднительна.

Домашний офис / медиа-зона:

• Комбинированный AFCI-автоматический выключатель (для работы электроники и розеточных блоков).

• Рассмотреть двуфункциональный AFCI + GFCI, если используется много оборудования и нужна максимальная защита.

Кухни и прачечные:

• Двуфункциональные AFCI + GFCI-автоматические выключатели — самый практичный и соответствующий кодексу вариант.

Гаражи и подвалы:

• Двуфункциональные AFCI + GFCI (защита от арков и электротравм, особенно при использовании электростанков и розеточных блоков).

Внешние цепей (террасы, внешние розетки):

• Двуфункциональные AFCI + GFCI в распределительном щите или влагостойкие GFCI/AFDD-устройства снаружи.

Положения кодекса и места, где действительно нужен автоматический выключатель с датчиком дуги

Требования NEC к защите от арковых неисправностей в домах США

• Спальни и гардеробные

• Гостиные, семейные комнаты, кабинеты и коридоры

• Столовые и аналогичные жилые помещения

• Многие зоны в отделанных подвалах

• Некоторые цепей в кухнях и прачечных (в зависимости от локального принятия последних редакций NEC)

Места, где обычно требуется автоматический выключатель с датчиком дуги

• Цепей в спальнях (первый район, для которого NEC предусмотрел AFCI из-за пожарного риска)

• Общих осветительных и розеточных цепей в гостиных, кабинетах, офисах и коридорах

• Отделанных подвалов и многих новых дополнительных помещениях

• Новых или существенно реконструированных цепей в кухнях и прачечных (где локальный кодекс принял новые правила)

Защита GFCI всё ещё обязательна в влажных помещениях (кухни, ванные комнаты, гаражи, открытые пространства), поэтому в этих зонах часто используют двуфункциональные AFCI + GFCI-автоматические выключатели, чтобы удовлетворить оба требования одним устройством.

Почему в новых домах и при реконструкциях чаще требуются AFCI

• В новых домах в распределительном щите почти всегда установлено несколько AFCI-автоматических выключателей.

• При крупных реконструкциях (ремонт кухни, добавление помещения, модернизация распределительного щита) часто требуется обязательная установка AFCI на затронутые цепи.

• Если при санкционированном ремонте в существующем доме вы заменяете обычный автоматический выключатель, инспектор может потребовать заменить его на AFCI-автоматический выключатель.

• Если вы уже планируете замену автоматических выключателей или модернизацию распределительного щита, логично проектировать систему с учетом требований NEC к защите от арков, а не просто копировать старую схему щита.

Как местный кодекс и инспекции влияют на выбор оборудования

• Принимать NEC в собственный график

• Вносить поправки или усиливать отдельные разделы

• Внедрять разные требования к существующим и новым объекта

Это означает, что то, что считается «обязательным» в одном штате, может быть «рекомендованным» в другом. Во время инспекции инспектор проверяет:

• Наличие защиты AFCI в местах, указанных в действующем кодексе

• Корректную маркировку и соответствие типа автоматического выключателя каждой цепи

• Соблюдение правил установки (в том числе правильное подключение нейтрального провода и пигтейлов на AFCI-автоматических выключателях)

Когда автоматические выключатели с датчиком дуги нужны, даже если они не обязательны

• В старых домах (особенно с оригинальной проводкой, алюминиевыми проводами или множеством несанкционированных самостоятельных работ)

• На цепях с обогревателями, розеточными блоками, игровыми комплексами или домашними офисами, где высокая нагрузка

• В зонах с большим количеством розеточных блоков или защитных устройств от перенапряжений

• В арендных помещениях — для дополнительной защиты от пожаров и снижения ответственности

• При любом обновлении распределительного щита, если вы хотите сделать систему соответствующей будущим требованиям

Когда устанавливать автоматический выключатель с датчиком дуги в доме

Признаки, что в доме нужна защита AFCI от арков

• Дом построен более 20–30 лет назад

  Старые провода, изношённая изоляция и устаревшие устройства чаще подвержены последовательным арковым неисправностям на ослабленных соединениях и сплайсах.




• Вы активно используете розеточные блоки или розеточные

  Постоянно подключённые розеточные блоки за телевизорами, столами, в домашних офисах и игровых комнатах становятся источниками риска параллельного аркования, если провода зажимаются, наступают на них или перегружаются.

• В доме выполнялось много самостоятельных электробудовых работ

  Несанкционированные добавления, неопознанные распределительные коробки в чердаке или «временные» исправления, превращённые в постоянные — все это увеличивает риск скрытых неисправностей в проводке.

• Вы замечаете признаки проблем

• Розетки тёплые на ощупь

• Вилки подерживаются слабко или выпадают из розеток

• Свет мерцает, когда включаются другие нагрузки

• Автоматические выключатели срабатывают случайно, без явной перегрузки

Высокорисковые зоны в типичном доме

• Спальни и гостиные

  Много розеточных блоков, телевизоров, зарядных устройств и ламп, подключённых к старым розеткам. Ослабленные розетки — частый источник арков.

• Домашние офисы и игровые зоны

  Несколько энергогемких электроник на одном розеточном блоке (компьютеры, мониторы, игровые консоли, принтеры) увеличивают нагрузку на розетки и провода.

• Подвалы и гаражи

  Здесь часто используют обогреватели, морозильные камеры, инструменты и розеточные延长线. Механическое повреждение проводов — распространенная проблема в этих зонах.

• Чердаки и подвалы (крытые)

  Грызуны, крепежные элементы и перепады температур со временем повреждают кабели. Проблему заметите только тогда, когда она превратится в пожар.

Лучшее время для установки автоматических выключателей с датчиком дуги

• При замене распределительного щита или модернизации электроснабжения

  Если вы обновляете старый щит с предохранителями или переполненный щит, это идеальное время для замены ключевых цепей на комбинированные AFCI-автоматические выключатели, которые защищают от перегрузок и арков. Электрик уже работает с щитом, поэтому трудозатраты ниже.

• При реконструкции или добавлении помещений

При демонтаже стен для ремонта кухни, спальни, подвала или домашнего офиса легко:

• Добавить AFCI-автоматические выключатели на новые цепи

• Исправить плохие сплайсы и ослабленные соединения

• Обеспечить соответствие новой проводки современным стандартам электробезопасности в жилых помещениях

• При добавлении электрооборудования с высокой нагрузкой

• Если вы устанавливаете новые электрические обогреватели, крупные медиа-системы или мощные инструменты, подключаемые к обычным розеткам, стоит подключить эти цепи к AFCI-автоматическому выключателю перед интенсивным использованием.

Основы установки автоматических выключателей с датчиком дуги (AFCI Installation 101)

Что нужно знать, прежде чем открыть распределительный щит

• Отключите главный электропитание с помощью основного выключателя для отключения электроэнергии. Не ограничивайтесь переключением только одного автоматического выключателя — отключите электропитание всего распределительного щита.

• Сначала проверьте отсутствие напряжения с помощью безконтактного тестера напряжения на известной живой цепи, а затем — на цепях распределительного щита, которые вы собираетесь касаться.

• Осторожно удалите крышку распределительного щита и не касайтесь голых шинах или металлических частей, где открыты основные зажимы. Они могут оставаться живыми даже при отключенных автоматических выключателях розеточных цепей.

• Если вы не чувствуете себя комфортно при работе внутри распределительного щита — это сигнал, чтобы замедлиться и рассмотреть возможность обращения к профессионалу. Ошибка здесь может быть смертельной, а не просто неудобной

Краткое описание: как подключаются панельные AFCI-автоматические выключатели

• Горячий зажим (латунный винт) — к нему подключается горячий провод цепи (чёрный).

• Зажим для нейтрального провода нагрузки (серебряный винт) — к нему подключается нейтральный провод цепи (белый) (для AFCI-автоматических выключателей с пигтейлами или нейтральными зажимами).

• Пигтейл нейтрального провода (фабричный белый провод) — к нему подключается нейтральная шина распределительного щита.

Основные шаги по подключению (обзорный план, не полное руководство):

• Отключите основной автоматический выключатель и извлеките старый обычный автоматический выключатель.

• Подключите горячий провод цепи к зажиму «горячий/нагрузка» AFCI-автоматического выключателя.

• Перенесите нейтральный провод цепи с нейтральной шины на зажим «нейтраль/нагрузка» AFCI-автоматического выключателя (если это требуется типом выключателя).

• Зафиксируйте пигтейл нейтрального провода AFCI-автоматического выключателя на нейтральной шине.

• Зафиксируйте AFCI-автоматический выключатель на шине распределительного щита, верните крышку щита на место, включите основной автоматический выключатель, затем включите AFCI-автоматический выключатель и произведите тестирование.

Если вы уже привыкли к безопасной работе с распределительным щитом, этот процесс будет похож на подключение других современных защитных устройств — например, GFCI-автоматических выключателей или специализированных защитных систем в более сложном оборудовании (например, внутренней коммутационной аппаратуре с строгими правилами безопасности).

Основные шаги безопасности при установке AFCI

• Отключите главный электропитание, и, если возможно, заблокируйте его (чтобы избежать случайного включения).

• Используйте изолированные инструменты и защитные очки.

• Когда находитесь рядом с живыми проводниками, держите одну руку в кармане — это снижает риск электротравмы.

• Перед перемещением любых элементов пометьте провода, чтобы не путать цепи.

• После установки используйте кнопку тестирования на AFCI-автоматическом выключателе, чтобы убедиться, что он корректно срабатывает и восстанавливается (возвращается в рабочее положение).

Подключение нейтральных проводов и общие нейтральные провода (многопроволочные розеточные цепи)

• Горячий и нейтральный провода, которые защищает AFCI, должны оставаться вместе на одном и том же автоматическом выключателе.

• Нельзя использовать общий нейтральный провод для двух отдельных стандартных AFCI-автоматических выключателей. Это проблема, связанная с многопроволочной розеточной цепью (MWBC), и может привести к ложным срабатываниям или более серьёзным последствиям.

• В системах с MWBC обычно требуется:

• Двухполюсный AFCI-автоматический выключатель с соединёнными ручками, или

• Автоматический выключатель, специально сертифицированный для работы с общими нейтральными проводами и общим отключением.

Если при открытии распределительного щита вы видите два горячих провода, которые используют один нейтральный, считайте, что имеете дело с многопроволочной розеточной цепью (MWBC) — и обратитесь к электрику, если вы не уверены на 100% в том, как работают MWBC и соединённые ручки автоматических выключателей.

Самостоятельная работа vs обращение к лицензированному электрику

• У вас уже есть опыт безопасной замены автоматических выключателей.

• Ваш распределительный щит современный, чётко маркированный и не переполнен.

• Вы устанавливаете один простой AFCI-автоматический выключатель на простую цепь (один горячий, один нейтральный провод, нет общих нейтральных проводов).

Обратитесь к лицензированному электрику, если:

• Вы видите общие нейтральные провода, несколько проводов под одним автоматическим выключателем или неорганизованную проводку.

• У вас старый распределительный щит, алюминиевые провода или признаки перегрева.

• Производитель вашего щита требует использования определённых моделей автоматических выключателей или есть известные проблемы с совместимостью.

• После установки AFCI-автоматический выключатель продолжает срабатывать, и вы не можете легко определить причину.

На американском рынке для профессионала это обычно работа на 1–2 часа, если состояние распределительного щита удовлетворительное.

Типичный диапазон цен и факторы, влияющие на стоимость

• Оборудование AFCI-автоматического выключателя: обычно30–60 долларов США за один выключатель, в зависимости от:

• Производителя (Square D, Eaton, Siemens и т.д.)

• Типа (стандартный AFCI или двуфункциональный AFCI/GFCI)

• Номинала тока (чаще всего 15 А или 20 А)

• Профессиональная установка:

• Локальные тарифы за трудовые часы

• Состояние распределительного щита и проводки

• Необходимость обновлений в соответствии с кодексом или маркировки щита одновременно с установкой

• Стоимость: 100–250+ долларов США за установку одного выключателя, в зависимости от условий.

Диагностика автоматического выключателя с датчиком дуги, который часто срабатывает

Распространённые причины срабатывания автоматического выключателя с датчиком дуги

Реальные неисправности в проводке

• Ослабленные розетки или выключатели

• Повреждённые провода (зажиманные, запрессованные или повреждённые грызунами/домашними животными)

• Самостоятельные добавления, выполненные с использованием подключений «сзади» (без фиксации) или неполностью затянутых изоляторов

• Стежки или гвозди, пробитые через кабели в стенах или потолках

Электрические помехи, «похожие» на аркование

• Запуск и остановка электродвигателей (пылесосы, беговые дорожки, старые холодильники)

• Старые диммеры и дешёвые светодиодные лампы

• Низкокачественные защитные устройства от перенапряжений или розеточные блоки

• Старое электрооборудование с грязными или изношенными блоками питания

Проблемы с нейтральными проводами или неправильная проводка в щите

• Некорректно организованные общие нейтральные провода

• Связанные между собой нейтральные провода разных цепей в распределительной коробке

• Неправильно подключённый нейтральный пигтейл на автоматическом выключателе

Эти проблемы могут сбивать с толку цепь обнаружения электрических арков в выключателе и вызывать ложные срабатывания.

Реальная неисправность или ложное срабатывание: как отличить

Скорее всего, реальная неисправность:

• Автоматический выключатель срабатывает случайно, даже при подключении лишь нескольких устройств

• Вы замечаете или ощущаете признаки проблем: тёплые розетки, гудение, мерцающие светильники или обугленные вилки

• Автоматический выключатель срабатывает моментально при включении определённой розетки или светильника

• После перезагрузки автоматический выключатель срабатывает снова сразу, без подключения новых устройств

Скорее всего, ложное срабатывание:

• Автоматический выключатель срабатывает только при работе одного устройства (например, одного пылесоса или одной беговой дорожки)

• Срабатывание происходит при запуске мощных электродвигателей или при использовании диммеров на определённых уровнях яркости

• При подключении проблемного устройства к другой цепи другое AFCI-устройство также срабатывает

Пошаговое руководство: как найти причину срабатывания автоматического выключателя с датчиком дуги

Перезагрузите (автоматический выключатель) один раз и наблюдайте

• Полностью переключите автоматический выключатель в положение «OFF» (выключено), затем верните его в положение «ON» (включено).

• Запишите, какие устройства работали при его срабатывании (бытовая техника, инструменты, обогреватели, пылесосы). Отключите все устройства на этой цепи.

• Отключите все устройства, розеточные блоки и защитные устройства от перенапряжений.

• Если на этой цепи включен свет — выключите его с помощью выключателей. Включите автоматический выключатель обратно при полностью отключенных устройствах.

• Возможно, у вас проблема с проводкой (ослабленная розетка, повреждённый кабель, проблема с общим нейтральным проводом).

• Остановитесь на этом шаге и рассмотрите возможность вызова лицензированного электрика.

• Если он срабатывает сразу: подключайте устройства по одному.

• Сначала подключите самые простые нагрузки: лампы, зарядные устройства, небольшие электронные устройства.

• Затем подключите более мощные нагрузки: пылесос, обогреватель, беговая дорожка, компрессор.

• Каждый устройства включайте и выключайте несколько раз, чтобы проверить, вызывает ли оно срабатывание автоматического выключателя. Проверьте розетки и провода.

• Темные или растопленные пятна на розетках или вилках.

• Ослабленные или подерживаемые неплотно розетки в стене.

• Провода с трещинами, упрочнённые лентой, запрессованные под мебелью или проходящие под коврами.

• Ищите [указанные выше признаки]. Проверьте все розеточные блоки и защитные устройства от перенапряжений.

• Если автоматический выключатель перестанет срабатывать, замените эти розеточные блоки на качественные устройства с сертификацией UL.


Устройства, часто вызывающие ложные срабатывания автоматического выключателя AFCI

• Пылесосы и промышленные пылесосы (из-за сильных пиков тока при запуске мощных двигателей)

• Старые диммеры (особенно при использовании дешёвых светодиодных ламп)

• Экономичные розеточные блоки и защитные устройства от перенапряжений

• Беговые дорожки и спортивное оборудование

• Беговые дорожки и спортивное оборудование

Когда нужно вызвать электрика

• Автоматический выключатель не возвращается в рабочее положение (не переключается обратно), даже если все устройства отключены.

• Он срабатывает мгновенно каждый раз, когда вы пытаетесь включить его обратно.

• Вы ощущаете запах горечи или видите следы (раскаления) на розетках, выключателях или электрощитовой панели.

• Свет мерцает, или розетки при прикосновении кажутся тёплыми.

• У вас старое электропроводка (трубчатая с изоляцией на керамических изоляторах, алюминиевая проводка или проводка 1960–1970-х годов) и повторяющиеся срабатывания выключателя.

В такой ситуации вы не просто устраняете неисправность автоматического выключателя — вы решаете вопросы безопасности жилого электроснабжения и профилактики пожаров. Профессиональный электрик сможет проверить наличие ослабленных контактов, некачественных спайсов (склеиваний проводов) или неправильно подключённых нейтральных проводов, а также убедиться, что всё оборудование соответствует требованиям NEC (Национального электротехнического кодекса США) к защите от дуговых замыканий в вашем регионе.

Как часто проверять и осматривать автоматический выключатель защиты от дуговых замыканий (AFCI/AFDD)

Ежемесячная проверка с использованием кнопки TEST на выключателе:

• Нажмите кнопку TEST → автоматический выключатель должен сработать (пропасть в положение «Выключено»).

• Сбросьте его: полностью переключите выключатель в положение OFF (Выключено), затем в ON (Включено).

Годовая осмотр:

• Осмотрите электрощитовую панель: проверьте наличие маркировок на выключателях, наличие «пустых» (немаркированных) выключателей или признаков перегрева (тёмные пятна, плавление пластика).

• Проверьте цепь по всему дому: осмотрите розетки и выключатели на предмет трещин, ослабления крепления или изменения цвета (тёмнение, пятна).

При любых ремонтных работах или добавлении новых нагрузок:

Преимущества использования автоматических выключателей защиты от дуговых замыканий (AFCI/AFDD)

Основные преимущества для безопасности: профилактика пожаров в доме

• Обнаруживают опасные дуговые разряды в проводке и розетках до того, как они превратятся в пожар;

• Отключают электропитание очень быстро — обычно за доли секунды;

• Предоставляют уровень защиты, который стандартные автоматические выключатели и предохранители совершенно не могут обеспечить.

Краткий обзор дополнительной защиты:

Спокойствие человека по сравнению с сигнализаторами дыма и стандартными автоматическими выключателями

Я не люблю полагаться на «последнюю линию защиты», если это можно избежать. Сигнализаторы дыма являются критически важными, но они реагируют только тогда, когда пожар уже начался. Стандартные автоматические выключатели реагируют только при слишком высоком токе. Автоматические выключатели защиты от дуговых замыканий раньше — и вот как:

• Они «слушают» «плохие» электрические паттерны (аномалии в работе цепи), а не только высокий ток;

• Они отключают электропитание до того, как провода нагреются достаточно, чтобы воспламениться;

• Они позволяют спать спокойнее, ведь вы знаете, что скрытые неисправности проводки контролируются круглосуточно.

Преимущества для страхования и рыночной стоимости недвижимости

• Потребители недвижимости и специалисты по техническому осмотру домов положительно относятся к наличию защиты AFCI в важных жилых зонах (например, спальнях, гостиной, кухне).

• Некоторые страховые компании смотрят на обновлённую электробезопасность через призму преимущества — особенно в старых домах, где риски электрических неисправностей выше.

• Чистая, современная электрощитовая панель с защитой AFCI и GFCI может помочь вашему дому отличиться на конкурентном рынке (особенно когда предложение недвижимости превышает спрос).

Вы покупаете не просто автоматический выключатель — вы улучшаете «историю безопасности» своего дома: это инвестиция не только в защиту семьи, но и в привлекательность жилья для будущих покупателей.

Защита старой проводки и розеточных

Многие дома в США по-прежнему используют следующее оборудование, которое увеличивает риски электрических неисправностей:

• Старые двухполюсные розетки (без заземляющего контакта);

• Износившийся кабель NM (немелический шнур, часто используемый в жилых домах) внутри стен;

• Длинные розеточные и розеточные блоки, используемые для подключения обогревателей, оконных кондиционеров или игровых комплексов.

Именно в этих случаях автоматические выключатели защиты от дуговых замыканий (AFCI) демонстрируют свою эффективность:

• Ослабленные контакты и хрупкая изоляция проводов чаще всего вызывают дуговые разряды — AFCI своевременно их обнаруживает;

• Розеточные，лежащие под коврами или за мебелью, могут повреждаться (рваться изоляция) и начать искры — AFCI останавливает процесс до возгорания;

• Автоматические выключатели AFCI ловят эти дуговые разряды до того, как они нагреют провод до температуры воспламенения и возобновят пожар.

Интеграция в безопасную и интеллектуальную систему электроснабжения дома

• AFCI — для защиты от дуговых замыканий (основная задача: профилактика пожаров);

• GFCI — для защиты от электрических ударов при утечках тока на землю (используются в ванных, кухнях, на открытом воздухе);

• Стандартные автоматические выключатели — для защиты от перегрузки цепи и коротких замыканий (базовый уровень защиты);

• Опциональные интеллектуальные выключатели — для отправки уведомлений в приложение, отслеживания энергопотребления и дистанционного контроля (удаленное включение/выключение).

С развитием технологий «умного дома» производители создают всё более продвинутые решения с AFDD (европейский аналог AFCI) и интеллектуальными выключателями — они интегрируются в электрощитовую панель так же эффективно, как современные распределительные устройства и системы заземления на стороне электроснабжающих компаний. Для владельца дома в США это означает три ключевые преимущества:

• Меньше неожиданностей от скрытых проблем с проводкой — AFCI предупреждает о неисправностях до возникновения опасной ситуации;

• Лучшая защита для семьи и имущества — многоуровневый подход закрывает все основные риски (пожар, удар током, перегрузка);

• Безопасная основа для новых электроники — с ростом числа устройств в доме (смартфоны, умные гаджеты, бытовая техника) система с AFCI обеспечивает стабильность и безопасность работы всей сети.

Будущее технологий детектирования дугов и интеллектуальных автоматических выключателей

Умные технологии AFDD и AFCI

• Отслеживания электрических волн с гораздо большей детализацией (позволяет фиксировать даже слабые, но опасные дуговые разряды);

• Более точного различения последовательных дуговых замыканий (в проводах), параллельных дуговых замыканий (между проводами) и нормальных помех от переключения (например, включения ламп);

• Быстрейшего реагирования на опасные дуги при игнорировании безопасных событий (например, пуск электродвигателей пылесоса или регулировка яркости ламп).

Алгоритмы AI для повышения точности

• «Обучены» различать нормальное поведение приборов (например, пик тока при запуске беговой дорожки) и настоящие дуговые замыкания;

• Снижают количество ложных срабатываний, вызванных пылесосами, беговыми дорожками или драйверами светодиодных ламп;

• Повышают надежность работы в домах с большим количеством электроники, зарядных устройств и гаджетов «умного дома».

Интеграция с «умным домом» и мониторинг

• Отправлять инстантные уведомления на ваш телефон при срабатывании выключателя (не нужно проверять панель вручную);

• Показывать, какая цепь сработала и причины (перегрузка, короткое замыкание, дуговое замыкание, утечка тока на землю);

• Ведать журналы событий, чтобы вы или электрик могли быстрее устранять неисправности;

• Интегрироваться с системами всего дома для мониторинга энергопотребления и управления нагрузками (например, автоматически отключать неиспользуемые устройства для экономии электроэнергии).

Что стоит искать в автоматических выключателях нового поколения

• Комплексная защита: Одно устройство сочетает AFCI + GFCI + защиту от перегрузки + защиту от короткого замыкания (уменьшает количество компонентов в панели).

• Низкий уровень ложных срабатываний: Доказанная эффективность работы с современной электроникой и электродвигателями (важно для домов с множеством приборов).

• Интеграция с приложением: Чёткие коды срабатываний, уведомления и маркировка цепей в мобильном приложении (упрощает мониторинг и диагностику).

• Диагностические функции: Журналы событий, автоматические самопроверки и простые индикаторы статуса (позволяют своевременно выявлять неисправности).

• Совместимость с кодексами: Полное соответствие текущим требованиям NEC (Национального электротехнического кодекса США) и готовность к будущим обновлениям (защищает от устаревания технологии).

• Совместимость с кодексами: Полное соответствие текущим требованиям NEC (Национального электротехнического кодекса США) и готовность к будущим обновлениям (защищает от устаревания технологии).
