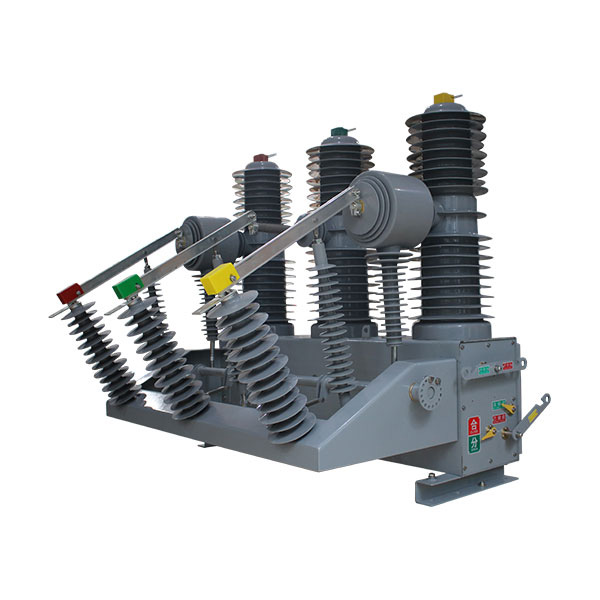

Наружный высоковольтный вакуумный выключатель ZW32-40.5/1250A

Описание

Вакуумный выключатель ZW32-40.5/1250A для наружной установки высокого напряжения предназначен для трехфазных систем переменного тока частотой 50 Гц и подходит для номинального напряжения 40,5 кВ в наружных распределительных устройствах высокого напряжения. Этот выключатель соответствует национальному стандарту GB1984 («Высоковольтные выключатели переменного тока») и профессиональному стандарту JB3855 («3,6 ~ 40,5 кВ Вакуумные выключатели переменного тока для наружной установки»), а также связанным стандартам МЭК. Он в основном используется для управления и защиты электрооборудования на промышленных и горнодобывающих предприятиях, электростанциях и подстанциях, что делает его идеальным для сред, требующих частой эксплуатации. Выключатель способен выполнять многократные и быстрые операции отключения, обеспечивая эффективную работу и надежную защиту в высоковольтных системах.

• Температура окружающей среды: от -35°C до +45°C

• Относительная влажность: среднемесячная до 90%, среднесуточная до 95%

• Давление насыщенных паров: среднесуточное не более 2,2×10⁻³ МПа; среднемесячное не более 1,8×10⁻³ МПа. Конденсация может происходить при высокой влажности и перепадах температуры.

• Высота: до 2000 метров

• Интенсивность землетрясений: не более 8

• Условия окружающей среды: отсутствие риска возгорания, взрыва, сильного загрязнения, химической коррозии или интенсивной вибрации.

• Настройка: продукт может быть настроен в соответствии с конкретными требованиями.

Технические данные

1	Rated voltage		kV	40.5
2	Rated current		A	1250/1600/2000/2500
3	Rated frequency		HZ	50/60
4	Rated insulation level	Lightning impulse withstand voltage	kV	185
4	Rated insulation level	1 min power-frequency withstand voltage	kV	80, 95/95
6	Rated short-circuit breaking current		kA	25/31.5
7	Rated short-circuit making current (peak value)		kA	63/80
8	Rated short-time withstand current		kA	25/31.5
9	Rated withstand current (peak value)		kA	63/80
10	Rated operating sequence			O-0.3s-CO-180s-CO
11	Rated short-circuit duration		s	4
12	Times of breaking with the rated short-circuit current		Times	30
13	Mechanical life		Times	10000
14	Mechanism control voltage		V	AC/DC220
15	1min secondary circuit power frequency withstand voltage		kV	2
16	Contact open distance		mm	16 ±1
17	Contact Over-travel		mm	4±0.5
18	Average opening speed		m/s	1.4±1.8
19	Average closing speed		m/s	0.4-0.8
20	Three phase simultaneity		ms	≤2
21	Contact closing bounce time		ms	≤5
22	Main circuit DC resistance per phases		μΩ	≤80
23	Polar distance		mm	460 ±2
24	Opening time		ms	≤50
25	Closing time		ms	≤100
