Стеклянные изоляторы: Полное руководство по выбору, применению и обслуживанию

Трудно ли тебе совмещать механическую надежность с затратами на долгосрочное обслуживание линий электропередач?

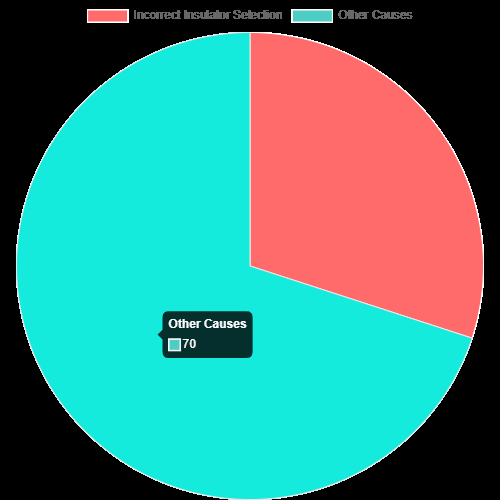

Неправильно выбранный изолятор может привести к катастрофическому обрыву линии и дорогостоящим незапланированным простоям.

Как специалист отрасли, ты прекрасно знаешь: стеклянные изоляторы имеют уникальные преимущества перед фарфоровыми и полимерными — но только при правильном подборе технических характеристик.

От соблюдения сложных стандартов МЭК 60383 до определения точной механической разрушающей нагрузки (кН) для вашего класса напряжения — все детали имеют значение.

В этом руководстве ты найдешь подробный разбор технических критериев выбора, показателей работы в условиях загрязнения и ключевых инженерных преимуществ закаленного боросиликатного стекла.

Без лишних слов. Только технические данные, которые нужны для правильного решения в интересах твоей электросети.

Пора приступить к делу.

Материаловедение: почему закаленное стекло?

В компании «Вэйшоу Электрик» мы не просто выбираем готовые материалы — мы разрабатываем инженерные решения для самых сложных задач электросетей. Основой наших высоковольтных подвесных изоляторов являются уникальные свойства закаленного боросиликатного стекла. Это не обычное оконное стекло — это материал, разработанный для выдерживания огромных электрических и механических нагрузок современных систем электропередач: от распределительных сетей 11 кВ до сверхвысоковольтных линий 1000 кВ.

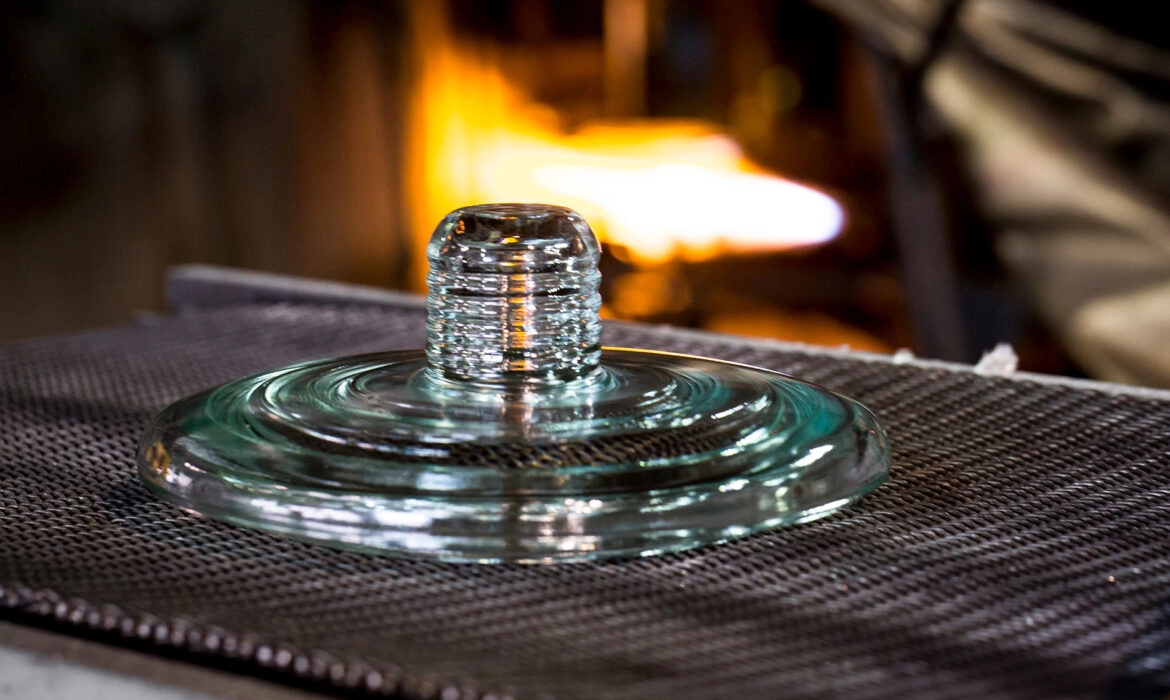

Конструкция имеет значение: прессотвердение против отожженного стекла

Секрет долговечности наших стеклянных изоляторов для ЛЭП — это процесс закалки. В отличие от отожженного стекла, которое легко трескается под нагрузкой, наше закаленное боросиликатное стекло проходит термическую обработку, в результате которой на его поверхности образуется высокое сжимающее напряжение. Благодаря такой структурной прочности изделия выдерживают значительные механические растягивающие нагрузки — от 70 кН до 300 кН — без потери эксплуатационных характеристик. Именно эта прессотверденная структура позволяет изолятору поддерживать тяжелые токоведущие кабели и при этом сопротивляться механической усталости, которая часто становится проблемой для менее качественных материалов.

Преимущество самораспада: механизмы безопасности и удобство контроля

Одно из самых важных наших преимуществ — визуальная контролируемость. Непрозрачные материалы, например фарфор, могут скрывать внутренние дефекты, что приводит к непредсказуемым катастрофическим повреждениям. Наши стеклянные изоляторы идеально подходят для визуальной диагностики.

Мгновенное обнаружение дефектов: благодаря прозрачности стекла любые внутренние повреждения или поломки видны сразу.
Упрощенное обслуживание: бригады обслуживания могут выявлять поврежденные изделия прямо из наземного положения или с вертолета — без сложных диагностических инструментов.
Безопасность: свойство «самораспада» гарантирует, что при разрушении диэлектрической оболочки стержень остается механически целым, а стеклянная часть рассыпается. Это сразу указывает на необходимость замены и предотвращает скрытые дефекты, которые могли бы долго оставаться на линии.

Диэлектрические характеристики: низкая диэлектрическая проницаемость и устойчивость к термическому шоку

Электрическая надежность — это базовый требование к любому изолятору. Наши изделия обеспечивают сухую пробивную напряженность не менее 70 кВ, гарантируя надежную изоляцию даже при максимальной нагрузке. Помимо высокой устойчивости к напряжению, материал отличается отличной устойчивостью к термическому шоку. Будь то установка в холодных горных районах или жарких прибрежных зонах — стекло выдерживает резкие перепады температур без растрескивания. Кроме того, гладкая поверхность стекла минимизирует накопление загрязнений и соли — это ключевой фактор для сохранения высокой диэлектрической прочности и предотвращения пробоев в агрессивных условиях, где УФ-излучение и кислотные дожди разрушают другие материалы.

Техническое руководство по выбору: подбор характеристик под конкретное применение

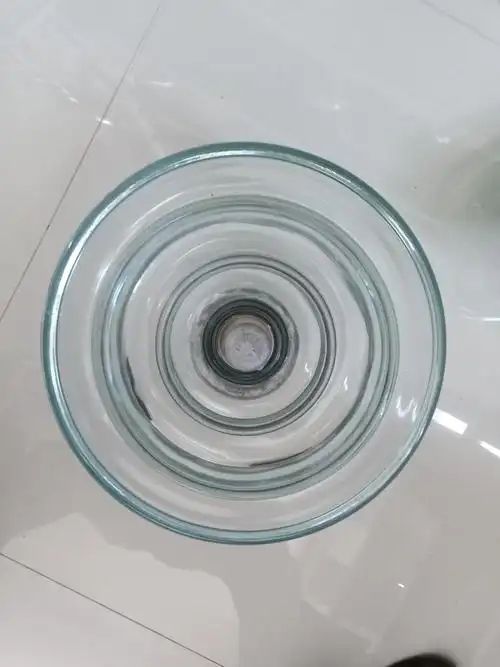

Руководство по выбору стеклянных изоляторов. Основные стандарты для инженеров

Подбор правильных высоковольтных подвесных изоляторов — это не просто выбор номинального напряжения, а скорее адаптация к реальным механическим и эксплуатационным условиям вашей электросети. Наши изделия из закаленного боросиликатного стекла разработаны с учетом конкретных нагрузочных факторов, обеспечивая стабильную работу в диапазоне от распределительных сетей 11 кВ до сверхвысоковольтных линий электропередач 1000 кВ.

Механическая разрушающая нагрузка: номинальные значения и области применения

Механическая разрушающая нагрузка (кН) — это критический порог, при достижении которого изоляторная стяжка физически теряет свою прочность под действием растягивающих усилий. Мы предлагаем продукцию с нагрузочными характеристиками от 70 до 300 кН, что позволяет подобрать оптимальный вариант под различные веса токоведущих проводов, длины пролетов и условия обледенения. Переоценка требуемых параметров приводит к лишнему весу и удорожанию конструкции, а недостаточная прочность чревата катастрофическими обрывами линий.

Предлагаем быструю справочную таблицу для соответствия номинальных нагрузок и типовых задач энергетических компаний:

Механическая нагрузка (кН)	Типовая область применения
70–100	Стандартные распределительные линии (11–33 кВ) и легковесные линии электропередач
120–160	Высоковольтные линии электропередач (66–220 кВ) и анкерные опоры
210–300	Линии сверх- и сверхвысокого напряжения (до 1000 кВ), районы с сильным обледенением и длиннопролётные пересечения рек

Загрязнение и путь утечки тока

В прибрежных или интенсивно индустриальных районах главной угрозой является загрязнение поверхностей. Солевой туман и проводящий пыль могут образовывать каналы утечки тока, приводящие к пробоям. Чтобы предотвратить это, точный расчет длины пути утечки тока является обязательным.

Стеклянные изоляторы нашей компании имеют путь утечки тока от 300 до 1000 мм. Для районов с высоким уровнем загрязнения мы увеличиваем длину этого пути, не увеличивая при этом существенно длину изоляторной стяжки. Гладкая поверхность закаленного стекла предотвращает прилипание загрязняющих частиц, что делает его значительно более устойчивым по сравнению с фарфором в условиях, подверженных кислотным дождям или солевому туману.

Аэродинамические и антитуманные профили

Физическая форма обечайки изолятора играет ключевую роль в самоочищении. Мы разрабатываем профили таким образом, чтобы они использовали силу природных погодных явлений для очистки поверхности.

Аэродинамический профиль обечайки: Отличается открытой конструкцией, обеспечивающей свободный поток воздуха. Этот воздушный поток естественным образом сдувает пыль, а дождевая вода промывает гладкую стеклянную поверхность. Этот эффект «самоочищения» критически важен для снижения затрат на обслуживание в удаленных или труднодоступных районах.
Антитуманный / профиль с глубокими ребристыми выступами: Для районов с экстремальным загрязнением или сильным туманом мы используем профили с более глубокими внутренними ребристыми выступами. Такая конструкция максимизирует защищенную длину пути утечки тока, прерывая проводящие водные пленки и сохраняя высокие диэлектрические характеристики даже при влажной внешней поверхности.

Соответствие стандартам: МЭК и Американского национального института стандартов (АНСИ)

При работе с высоковольтными линиями электропередач стандарты — это не просто рекомендации, а основа безопасности. Мы гарантируем, что каждое изделие, покидающее наш производственный комплекс, соответствует строгим международным и региональным требованиям. Благодаря этому наши стеклянные изоляторы надежно функционируют как на прибрежных ветряных электростанциях, так и в пустынных подстанциях.

Мировой эталон (МЭК): стандарты МЭК 60383, 60433 и 60815

Для большинства глобальных проектов правила устанавливает Международная электротехническая комиссия (МЭК). Мы строго соблюдаем требования стандарта МЭК 60383, который регламентирует испытания керамических и стеклянных изоляторов для воздушных линий электропередач с номинальным напряжением выше 1000 В. Этот стандарт гарантирует, что наше закаленное боросиликатное стекло способно выдерживать электрические и механические нагрузки современных электросетей.

МЭК 60433: Этот стандарт определяет характеристики изоляторных элементов стяжек шпилькового типа. Он гарантирует, что размеры и параметры наших соединительных узлов универсально подходят к существующим крепежным элементам.
МЭК 60815: Этот стандарт имеет критическое значение для управления загрязнением — он регулирует выбор изоляторов с учетом эксплуатационных условий, помогая нам определить оптимальную длину пути утечки тока для вашего конкретного объекта.

Региональные стандарты: ANSI C29.2B и ГОСТ Р ИСО 1001-2019 (аналог GB/T 1001)

Хотя МЭК является глобальным базовым стандартом, мы учитываем специфические потребности рынка США. Наш производственный процесс соответствует стандарту ANSI C29.2B — американскому нормативу для фарфоровых изоляторов, изготовленных по мокрому способу, и закаленных стеклянных изоляторов. Такое соответствие гарантирует, что наши изделия удовлетворяют специальным диэлектрическим и механическим требованиям, предъявляемым энергетическими компаниями России. Кроме того, мы соблюдаем требования ГОСТ Р ИСО 1001-2019 (аналог GB/T 1001), обеспечивая высокое качество производства, соответствующее строгим внутренним и международным стандартам для высоковольтных подвесных изоляторов.

Обязательство компании Weisho: испытания на растяжение и на выдерживание крутых фронтов импульсного напряжения

Соответствие стандартам не имеет смысла без подтверждения. В компании «Вэйшоу Электрик» мы не ограничиваемся только паспортами материалов — мы доказываем эксплуатационные характеристики посредством строгих испытательных процедур. Наш процесс, сертифицированный по стандарту ISO 9001:2015, включает комплексные электромеханические испытания для подтверждения механической разрушающей нагрузки каждой партии изделий.

В наш протокол качества входят следующие мероприятия:

Испытания на механическое растяжение: каждая партия проходит проверку на выдерживание нагрузок от 70 до 300 кН для подтверждения заявленных номиналов.
Испытания на выдерживание крутых фронтов импульсного напряжения: мы проверяем, способны ли изоляторы выдерживать резкие скачки напряжения, гарантируя устойчивость к ударам молнии и коммутационным перенапряжениям.
Визуальный контроль 100% изделий: благодаря прозрачности стекла мы осматриваем каждое изделие на наличие внутренних дефектов перед упаковкой.
Испытания в солевом тумане: мы подтверждаем работоспособность в агрессивных условиях, чтобы свести к минимуму риск пробоев.

Руководство по выбору стеклянных изоляторов. Основные стандарты для инженеров

Оптимальные практики монтажа и технического обслуживания

Корректная транспортировка и монтаж имеют ключевое значение для максимизации срока службы высоковольтных подвесных изоляторов. Несмотря на то что наши изделия из закаленного стекла разработаны для эксплуатации в экстремальных условиях, соблюдение специальных правил гарантирует безопасность и стабильную работу оборудования — от склада до опоры линии электропередач.

Уход при транспортировке: безопасная перевозка упакованных стеклянных изоляторов

Мы поставляем стеклянные изоляторы для ЛЭП в стандартных экспортных деревянных ящиках, оснащенных антиударной и влагозащитной защитой. Несмотря на высокую механическую прочность материала, при логистике необходимо соблюдать осторожность, чтобы предотвратить образование микротрещин до момента монтажа.

Ориентация ящиков: всегда храните и перевозите ящики в вертикальном положении, чтобы избежать нагрузки на обечайки изоляторов.
Защита от ударов: хотя закаленное боросиликатное стекло устойчиво к термическому шоку, при распаковке не допускайте падения отдельных изделий на твердые поверхности (бетон, сталь).
Отслеживание партий: сохраняйте принадлежность изделий к конкретной производственной партии для обеспечения прослеживаемости, особенно с учетом данных испытаний на растяжение.

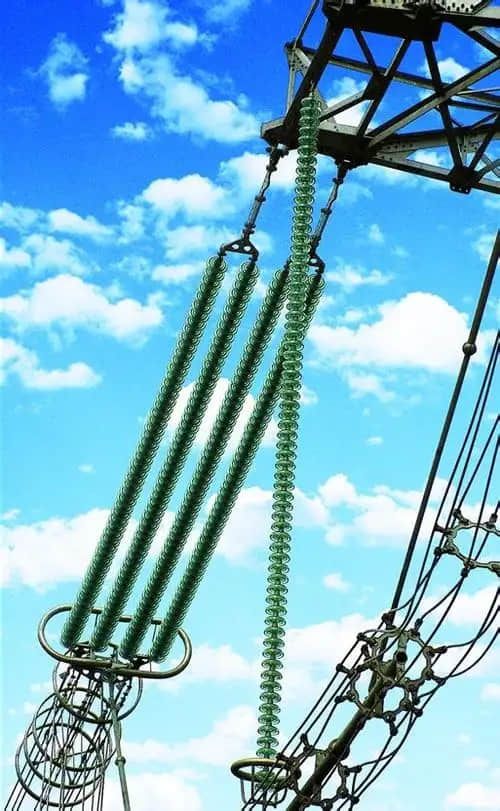

Сборка изоляторных стяжек: типы соединений и установка шплинтов

При сборке дисковых изоляторных стяжек необходимо уделять особое внимание крепежным элементам — это гарантирует, что стяжка сможет выдерживать заявленную механическую разрушающую нагрузку (кН). Независимо от того, работаете ли вы с распределительной линией 70 кН или сверхвысоковольтной системой 300 кН, точки соединения являются основой конструкционной прочности.

Проверка соединений: убедитесь, что шарнирные или клепаные соединения плотно, но без усилий входят друг в друга.
Шплинты: всегда устанавливайте шплинты до упора. Этот фиксирующий элемент предотвращает разъединение стяжки при вибрации линии или колебаниях проводов под действием ветра.
Выравнивание: проверяйте, чтобы стяжка висела вертикально (или под требуемым углом для анкерных стяжек), чтобы избежать неравномерного распределения нагрузки на стеклянные изоляторы.

Реальность нулевого обслуживания: правила визуального контроля

Одним из главных преимуществ стеклянных изоляторов перед фарфоровыми является упрощенное техническое обслуживание. Наши стеклянные изоляторы для ЛЭП обладают свойством самораспада, благодаря которому диагностика повреждений становится моментальной и однозначной. Для выявления неисправностей не требуется дорогостоящее электромеханическое оборудование.

Визуальный осмотр: при повреждении изделия стеклянная оболочка полностью рассыпается, оставаясь только механический стержень. Это легко заметить из наземного положения или с вертолета.
Безопасная конструкция: даже после разрушения стеклянной части оставшийся стержень сохраняет механическую прочность стяжки, предотвращая обрыв линии до момента замены поврежденного изделия бригадой обслуживания.
Снижение затрат на эксплуатацию и обслуживание: прозрачность материала позволяет легко обнаруживать внутренние дефекты, а гладкая поверхность обеспечивает самоочищение во время дождей, снижая потребность в ручной мойке в загрязненных районах.

Для получения дополнительных сведений о поддержании надежности электросетей и актуальных новостей отрасли ознакомьтесь с нашим блогом по профессиональным темам.

Практические кейсы и сценарии применения

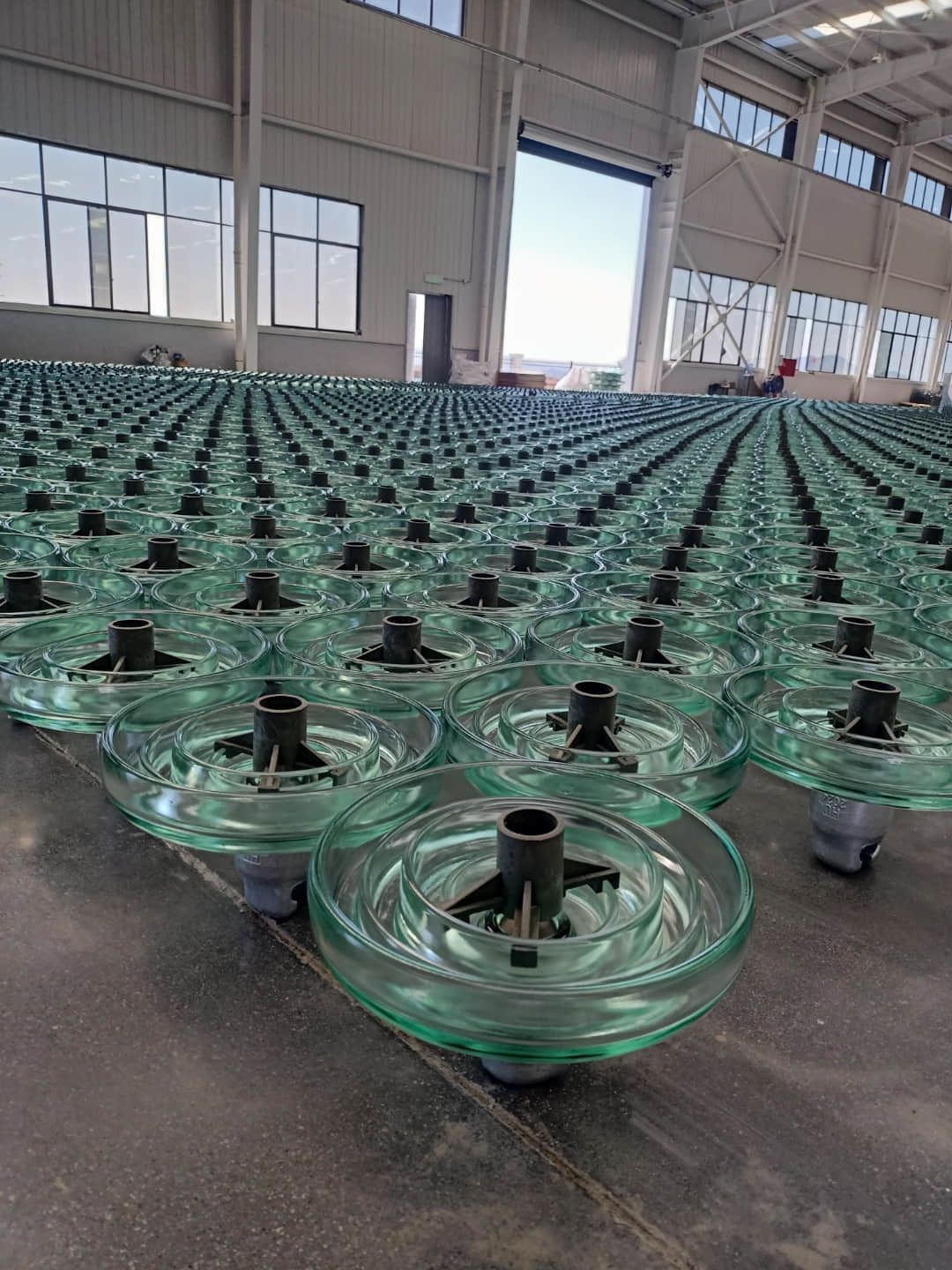

Руководство по выбору стеклянных изоляторов. Основные стандарты для инженеров

Реальная эффективность — это момент, когда технические характеристики сталкиваются с реальными условиями работы электросети. В компании «Вэйшоу» мы не ограничиваемся лабораторными испытаниями: мы проверяем свои высоковольтные подвесные изоляторы в самых суровых условиях на планете.

Сценарий А: Решения для прибрежных ветряных электростанций

Прибрежные электросети сталкиваются с постоянной угрозой — солевым туманом. В условиях повышенной солености традиционные изоляторы часто подвергаются быстрому накоплению загрязнений, что приводит к опасным пробоям. Мы поставили изделия из закаленного боросиликатного стекла для крупного проекта ветряной электростанции мощностью 220 кВ в Испании, чтобы решить эти конкретные проблемы.

Задача: Высокая влажность и сильное загрязнение солевым туманом.

Решение: Гладкая поверхность нашего стекла обеспечивает эффект «самоочищения». В отличие от других материалов, которые задерживают грязь, стекло позволяет дождевой воде легко смывать проводящие солевые отложения.

Результат: Проект функционирует более 18 месяцев без каких-либо инцидентов. Этот успех подтверждает, почему стекло является лучшим выбором для морских и прибрежных объектов, где коррозия и накопление солей являются постоянными угрозами.

Сценарий Б: Проблемы с линиями электропередач в горных районах

Прокладка линий электропередач через горные массивы создает уникальные трудности для технического обслуживания, прежде всего связанные с труднодоступностью и экстремальными погодными условиями.

Визуальный контроль: В удаленных районах бригады не могут легко подниматься на каждую опору для проведения испытаний. Наши стеклянные изоляторы имеют явное преимущество: при повреждении диэлектрическая оболочка рассыпается, а механический стержень остается целым. Это позволяет службам технического обслуживания моментально выявлять дефекты с вертолета или дрона без использования дорогостоящего альпинистского оборудования.

Стойкость к внешним условиям: Горные регионы подвергают оборудование интенсивному УФ-излучению и резким перепадам температур. Наше стекло обладает исключительной устойчивостью к термическому шоку, обеспечивая стабильную работу и сохраняя целостность изоляции линий электропередач даже при резком падении температур.

Руководство по выбору стеклянных изоляторов. Основные стандарты для инженеров

Часто задаваемые вопросы о стеклянных изоляторах

Работа с техническими характеристиками изоляторов для воздушных линий электропередач быстро становится сложной. Ниже приведены ответы на самые распространенные вопросы, которые энергетические компании и инженеры задают нам по поводу наших высоковольтных подвесных изоляторов.

Почему для линий электропередач лучше выбирать закаленное стекло, а не фарфор?Самое важное преимущество закаленного боросиликатного стекла — его прозрачность. В отличие от фарфора, для выявления внутренних трещин в котором требуются сложные испытания, стекло позволяет проводить мгновенный визуальный контроль. При повреждении стеклянный изолятор рассыпается характерным образом (эффект самораспада), поэтому бригады технического обслуживания легко заметят неисправность даже из наземного положения или с вертолета. Кроме того, наши стеклянные изделия обладают более высокой устойчивостью к термическому шоку и не подвержены процессам старения, которые со временем снижают характеристики фарфоровых изоляторов.

Как уровень загрязнения влияет на выбор изолятора?Загрязнение является ключевым фактором при определении требуемой длины пути утечки тока. В прибрежных районах с высокой концентрацией солевого тумана или в промышленных зонах с большим количеством взвесей загрязняющие частицы накапливаются на поверхности изоляторов и могут привести к пробоям. Наши стеклянные изоляторы имеют гладкую самочищающуюся поверхность, поэтому дождевая вода эффективнее смывает пыль и солевые отложения, чем это происходит с другими материалами. Для районов с высоким уровнем загрязнения (по показателям ESDD/NSDD) мы рекомендуем выбирать профили с увеличенной длиной пути утечки тока (до 1000 мм) — это гарантирует стабильную работу сети до электроэнергии поступления в сборные трансформаторные подстанции.

Какие основные стандарты МЭК регулируют производство стеклянных изоляторов?Соответствие стандартам — обязательное условие для обеспечения безопасности. Наша продукция производится и тестируется строго в соответствии с международными нормативами. Основные стандарты, на которые стоит обратить внимание:

МЭК 60383: Общий стандарт для изоляторов воздушных линий электропередач с номинальным напряжением выше 1000 В.
МЭК 60433: Стандарт, специально разработанный для дисковых изоляторных стяжек из керамики и стекла.
ГОСТ Р ИСО 1001: Национальный стандарт, соответствующий международным требованиям к качеству.
ISO 9001:2015: Гарантирует единообразие системы управления качеством при производстве каждой партии изделий.

Как определить необходимую механическую разрушающую нагрузку?

Механическую разрушающую нагрузку (кН) нужно подобрать под фактические растягивающие усилия и вес линии электропередач. Мы предлагаем изделия с разными номинальными характеристиками для различных сценариев применения:

70–120 кН: Обычно используются для стандартных распределительных линий и линий электропередач низшего класса напряжения (11–220 кВ).
160–300 кН: Разработаны для сверхвысоковольтных линий (до 1000 кВ) и тяжелых подвесных стяжек, где механические нагрузки максимальны.

Всегда рассчитывайте максимальную растягивающую нагрузку, которую линия будет испытывать в экстремальных погодных условиях (ветер, обледенение), и выбирайте номинал с достаточным запасом прочности.
