Автоматическое устройство повторного включения (АИС) — это высоковольтное распределительное устройство, специально разработанное для обеспечения непрерывности электроснабжения воздушных распределительных сетей. В отличие от стандартных выключателей, АИС оснащены интеллектуальной технологией обнаружения и блоками управления, которые могут обнаруживать перегрузки по току, отключать цепь, а затем автоматически включаться для восстановления электроснабжения. Эта функция имеет решающее значение для устранения кратковременных неисправностей — временных проблем, вызванных ударами молнии, падением ветров на деревья или дикими животными, которые составляют подавляющее большинство неисправностей воздушных линий.

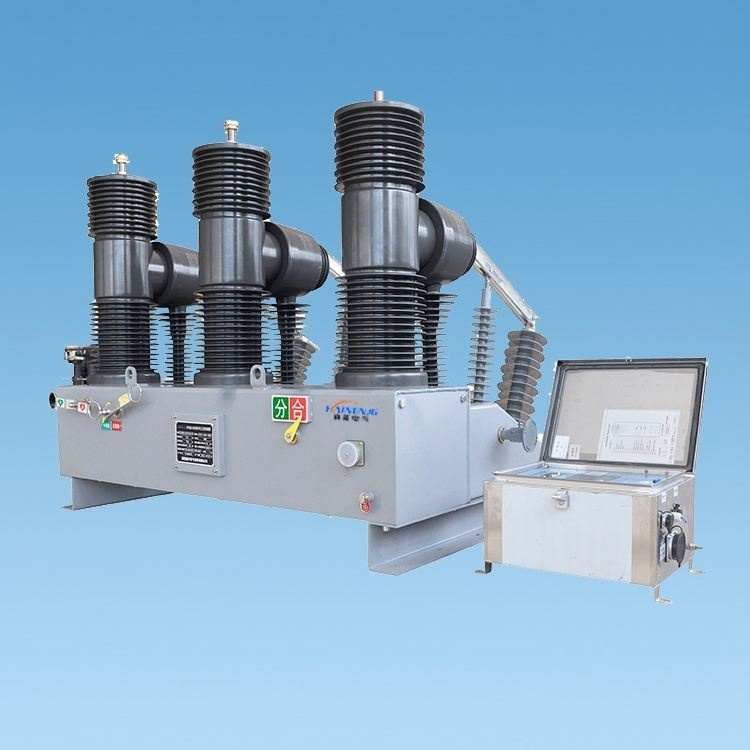

В решениях ACR серий ZW32 и ZW20 от Wilshaw используются усовершенствованные вакуумные прерыватели и надежная наружная изоляция (SF6 или твердая изоляция) для точного устранения неисправностей. Эти устройства служат первой линией защиты энергосистемы, обеспечивая самовосстановление за счет определения устранения неисправностей в линии до окончательного отключения электроэнергии.
Разница между автоматическим повторным включением и традиционными автоматическими выключателями
Основное различие между автоматическими выключателями с функцией повторного включения и традиционными автоматическими выключателями заключается в методах реагирования на неисправности и их влиянии на непрерывность электроснабжения.
Принцип работы: Стандартные автоматические выключатели срабатывают и блокируются немедленно при обнаружении неисправности, требуя ручного сброса специалистом. В отличие от них, автоматические повторители (АИС) запрограммированы на выполнение определенной последовательности операций «срабатывание и повторное включение».
Кратковременные и постоянные неисправности: Устройство ACR предназначено для различения кратковременных нарушений и постоянных неисправностей. Если неисправность кратковременная, ACR автоматически восстановит питание в течение нескольких секунд. Если неисправность сохраняется после заданного количества циклов повторного включения, устройство заблокируется для защиты системы.
Сокращение времени простоя: благодаря устранению отключений электроэнергии, вызванных переходными процессами, автоматические выключатели значительно снижают частоту отключений и эксплуатационные расходы по сравнению с традиционными автоматическими выключателями, которые рассматривают все неисправности как постоянные отказы системы.
Роль автоматических выключателей в современных распределительных сетях электроэнергии
В системах автоматизации распределительных сетей автоматические выключатели являются не только защитными устройствами, но и ключевыми узлами автоматизации энергосистемы. Современные выключатели объединяют интеллектуальные контроллеры и удаленные терминальные устройства (RTU), что позволяет им взаимодействовать с центральными системами SCADA.
Интеграция в интеллектуальные сети: наши автоматические выключатели поддерживают дистанционный мониторинг и управление, позволяя операторам анализировать данные о токах короткого замыкания и выявлять проблемы без выезда персонала на место.
Интеграция в интеллектуальные сети: наши автоматические выключатели поддерживают дистанционный мониторинг и управление, позволяя операторам анализировать данные о токах короткого замыкания и выявлять проблемы без выезда персонала на место.
Повышенная стабильность: в условиях высокого риска, таких как нефтегазовые месторождения, автоматические выключатели могут эффективно подавлять колебания в электросети и обеспечивать соответствие качества электроэнергии строгим требованиям, предъявляемым к чувствительному горнодобывающему и перерабатывающему оборудованию.
Критические требования к надежности электроснабжения на нефтегазовых и химических предприятиях
В энергетической и химической промышленности электроэнергия является не только базовой коммунальной услугой, но и важнейшим элементом безопасности и производства. Мы понимаем уникальные проблемы, с которыми сталкиваются электросети, снабжающие эти предприятия, — от суровых условий окружающей среды до абсолютных требований к надежности распределительных систем. Наше высоковольтное оборудование специально разработано для удовлетворения жестких требований этих отраслей, обеспечивая стабильную работу сети даже при сильных внешних колебаниях.
Высокая стоимость незапланированных простоев в нефтехимических процессах
В нефтехимических процессах даже отключение электроэнергии, длящееся всего несколько циклов, может привести к полной остановке предприятия. Это не только вызывает перебои в производстве, но и означает потери сырья, повреждение катализаторов и несколько дней простоя производства во время откачки и перезапуска системы. Мы подчеркиваем важность надежной защиты — причина, по которой недорогие вакуумные выключатели фактически увеличивают долгосрочные затраты, когда единичный отказ приводит к миллионам долларов производственных убытков, очевидна.
Наши автоматические выключатели (АВО) разработаны для предотвращения подобных ситуаций. Различая кратковременные и постоянные неисправности, они предотвращают ненужные отключения электроэнергии, вызванные кратковременными проблемами, такими как удары молнии или повреждения, нанесенные дикими животными. Эта функция имеет решающее значение для сокращения времени простоя и обеспечения бесперебойной работы прибыльных производственных процессов.
Риски для безопасности, связанные с перепадами напряжения в опасных зонах
В опасных условиях стабильность является синонимом безопасности. Кратковременные проблемы со стабильностью или внезапные отключения электроэнергии могут привести к опасным ситуациям, таким как отказ насоса системы охлаждения в легковоспламеняющихся зонах, отказ системы регулирования давления или отключение системы вентиляции.
Управление током короткого замыкания: Наше оборудование позволяет быстро обнаруживать и отключать ток короткого замыкания, предотвращая повреждение оборудования, утечки или возгорание.
Предотвращение электрических дуг: Быстрое устранение токов короткого замыкания снижает энергию, выделяемую при повреждении, минимизируя опасность поражения электрическим током.
Предотвращение электрических дуг: Быстрое устранение токов короткого замыкания снижает энергию, выделяемую при повреждении, минимизируя опасность поражения электрическим током.
Мы проводим тщательные испытания автоматических выключателей серий ZW32 и ZW20, чтобы гарантировать их безупречную работу, защиту электросети и обеспечение личной безопасности персонала, работающего в зонах повышенного риска.
Обеспечение бесперебойной работы критически важной инфраструктуры
Места добычи нефти и газа, а также трубопроводы часто расположены в отдаленных, труднодоступных районах. Восстановление электроснабжения после отключения электроэнергии вручную нецелесообразно. В таких случаях обеспечение непрерывности обслуживания за счет автоматизации становится крайне важным. Наши автоматические выключатели, являясь ключевым компонентом самовосстанавливающихся энергосистем, могут автоматически восстанавливать электроснабжение после кратковременных сбоев и изолировать только поврежденные участки в случае постоянных неисправностей.

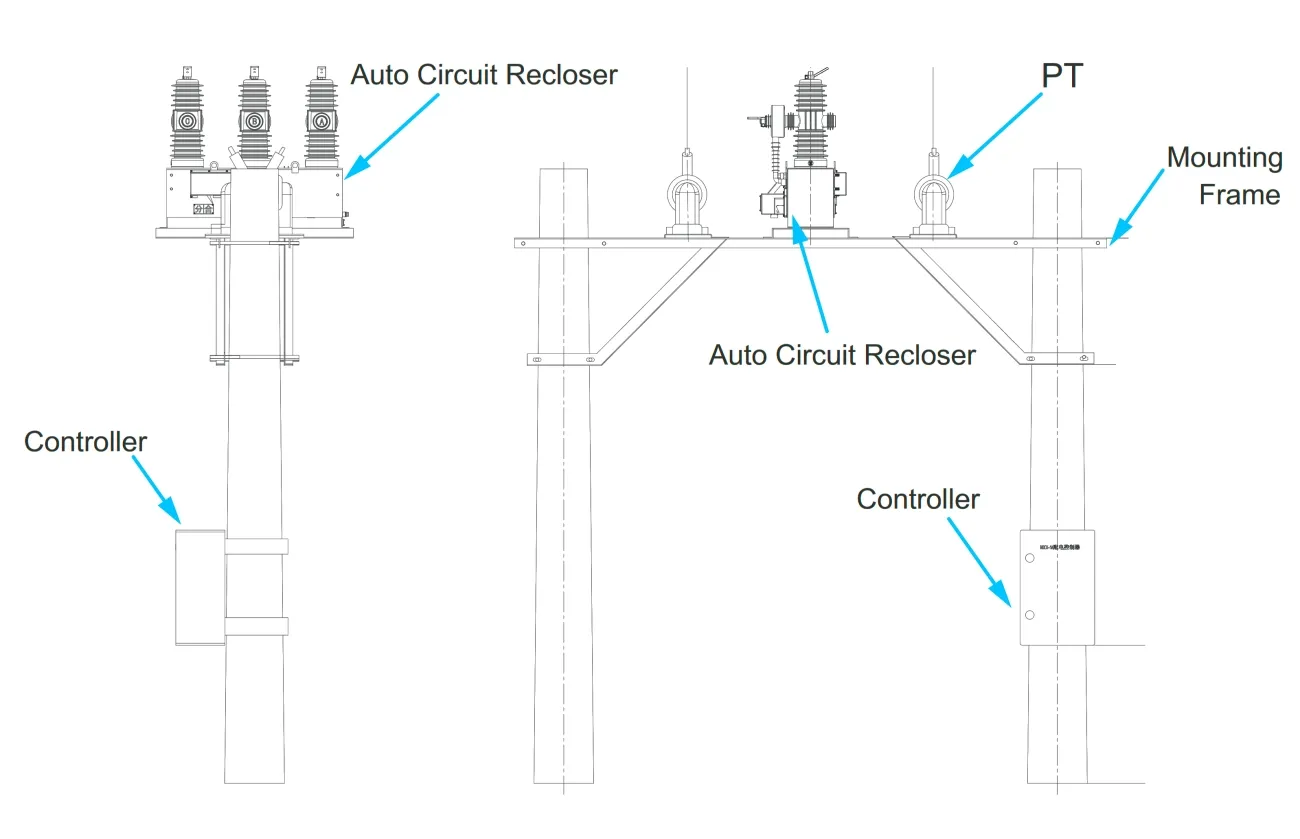

Благодаря интеграции с интеллектуальными контроллерами (FTU/RTU) наши автоматические выключатели поддерживают системы автоматизации распределительных сетей. Это позволяет операторам объектов удаленно контролировать состояние сети, обеспечивая бесперебойное электроснабжение критически важной инфраструктуры, от насосов для отбора электроэнергии до технологических установок, независимо от внешних факторов окружающей среды.
Как автоматические выключатели защищают промышленные сети?
Принцип работы: обнаружение и устранение кратковременных неисправностей
В условиях повышенного риска, таких как нефтегазовая и химическая промышленность, разработанное нами устройство автоматического повторного включения (ACR) играет решающую роль в качестве первой линии защиты. Его основная функция основана на технологии точного обнаружения: при возникновении тока короткого замыкания (обычно вызванного ударами молнии или контактом с животными) трансформатор тока внутри устройства повторного включения немедленно улавливает аномальный сигнал.
В отличие от традиционных предохранителей, которые необходимо заменять после перегорания, в наших вакуумных выключателях (таких как серии ZW32 и ZW20) используются усовершенствованные вакуумные прерыватели, которые гасят дугу за миллисекунды. Этот механизм быстрого устранения неисправностей предотвращает повреждение чувствительного оборудования, расположенного ниже по цепи, например, частотных преобразователей (ЧП) или насосных двигателей, из-за скачков напряжения. Точное обнаружение имеет решающее значение, подобно различению функций трансформаторов напряжения и трансформаторов тока при определенных пороговых значениях напряжения и тока при настройке защитных реле.
Автоматическое восстановление электропитания при временных сбоях
Главное преимущество технологии ACR заключается в ее способности различать кратковременные повреждения и серьезные проблемы. Статистические данные показывают, что подавляющее большинство повреждений воздушных линий электропередачи представляют собой кратковременные короткие замыкания, которые могут быть автоматически устранены после отключения электроэнергии.
Наша система обеспечивает бесперебойное электроснабжение следующими способами:
Срабатывание защиты: Оборудование срабатывает и отключает неисправную цепь.
Задержка: Пауза на заданное время (время мертвой зоны), чтобы дать воздуху вокруг места повреждения завершить процесс деионизации.
Повторное включение: Механизм автоматически замыкает цепь и проверяет, устранена ли неисправность.
Если линия электропередачи свободна, электроснабжение будет немедленно восстановлено. Эта способность к самовосстановлению имеет решающее значение для удаленных трубопроводов и горнодобывающих предприятий — отправка ремонтного персонала из-за неисправности приведет к дорогостоящим простоям.
Функции изоляции и блокировки при постоянных неисправностях
При обеспечении бесперебойного электроснабжения безопасность всегда является первостепенной задачей. Если неисправность не устраняется после заданного количества попыток повторного включения (обычно от трех до четырех), система определяет ее как необратимую неисправность.
На этом этапе устройство автоматического повторного включения (ACR) выполнит операцию блокировки, навсегда разомкнув контакты для изоляции поврежденного участка сети. Это предотвратит дальнейшее повреждение энергосистемы и позволит избежать случайного включения опасных линий. Благодаря интеграции с системой автоматизации распределения, наш интеллектуальный контроллер (FTU) немедленно отправит сигнал тревоги в центр управления, точно определив место отключения для быстрого устранения неисправности. Этот механизм избирательной координации гарантирует, что повреждение одного участка не приведет к полному отключению электроэнергии на объекте.
Основные преимущества внедрения ACR в нефтегазовой отрасли
Свести к минимуму производственные потери, вызванные ударами молнии и кратковременными скачками напряжения
В нестабильной среде добычи нефти и газа мы понимаем, что даже кратковременные отключения электроэнергии могут привести к остановке критически важных насосов и компрессоров, что влечет за собой значительные экономические потери. Воздушные кабельные сети в открытых месторождениях крайне уязвимы для ударов молнии и контакта с деревьями, что часто вызывает временные неисправности, известные как переходные короткие замыкания. В отличие от обычных автоматических выключателей, требующих ручного сброса, наши системы автоматического повторного включения (ACR) интеллектуально обрабатывают такие события.
Автоматическое повторное включение после устранения кратковременной неисправности обеспечивает непрерывность работы без вмешательства человека. Эта возможность имеет решающее значение для сокращения времени простоя и предотвращения остановки всей производственной линии простым ударом молнии. Для предприятий, часто подверженных атмосферным воздействиям, понимание синергии между повторным включением и комплексными рекомендациями по молниезащите является ключом к максимальной устойчивости системы.
Повышение надежности электросетей в отдаленных районах добычи полезных ископаемых и на участках прокладки трубопроводов
Насосные станции трубопроводов и оборудование устьевых скважин часто располагаются в отдаленных и труднодоступных районах, что делает техническое обслуживание оборудования дорогостоящим и сложным. В таких условиях полагаться на ручную замену предохранителей или сброс автоматических выключателей неэффективно. Наши устанавливаемые на опорах повторители (например, серии ZW32 и ZW20) могут служить в качестве самовосстанавливающихся узлов в системах распределения электроэнергии.
Эти устройства обеспечивают надежную защиту оборудования, изолируя постоянные неисправности и поддерживая при этом электропитание остальной части сети. Такая сегментированная конструкция повышает надежность распределительной системы, гарантируя, что неисправность в одном удаленном сегменте не приведет к отключению электроэнергии во всей сети. Наши наружные вакуумные автоматические выключатели разработаны для работы в экстремальных погодных условиях и не требуют технического обслуживания, что крайне важно для удаленных объектов, работающих без присмотра.
Интеграция с системами SCADA и удаленного мониторинга.
Современные промышленные электросети требуют управления в режиме реального времени с визуализацией. Наши интеллектуальные автоматические выключатели — это не просто распределительные устройства, а ключевые компоненты систем автоматизации распределения электроэнергии. Оснащенные интеллектуальными контроллерами (FTU/RTU), автоматические выключатели могут беспрепятственно подключаться к сетям SCADA, позволяя операторам отслеживать напряжение, ток и состояние выключателей в режиме реального времени из центральной диспетчерской.
Такая взаимосвязь превращает пассивную энергосеть в активно управляемый актив. Операторы могут удаленно настраивать программируемые параметры защитных кривых и последовательности операций, что значительно сокращает время реагирования в чрезвычайных ситуациях.
Возможности обработки данных интеллектуального автоматического выключателя повторного включения:
| Характеристика | Функция | Преимущество |
| Мониторинг в режиме реального времени | Постоянный контроль нагрузочного тока и уровней напряжения | Предотвращение перегрузок и оптимизация пропускной способности передачи |
| Журналирование событий | Запись величины короткого замыкания и отметок времени | Упрощение поставарийного анализа и устранения неисправностей |
| Удаленное управление | Возможность выполнения операций открытия/закрытия из диспетчерского центра | Повышение уровня безопасности за счет исключения присутствия персонала в опасных зонах |
| Определение места неисправности | Идентификация конкретного участка возникновения неисправности | Ускорение восстановления электроснабжения и работы ремонтных бригад |
Типы автоматических выключателей, подходящих для применения в тяжелой промышленности
В зависимости от изоляционной среды их можно классифицировать как: масляные, вакуумные и с изоляцией газом SF6
При выборе оборудования для критически важной инфраструктуры изоляционный материал определяет его производительность и требования к техническому обслуживанию. Хотя в ранних системах широко использовалось оборудование с масляным охлаждением, современные промышленные сети требуют более надежных решений с меньшими затратами на техническое обслуживание.
Вакуумные автоматические выключатели: В наших конструкциях мы отдаем приоритет использованию вакуумных выключателей, таких как серии ZW32 и ZW20. Вакуумная технология обеспечивает превосходную защиту от дугового разряда и длительный механический срок службы, что делает наши вакуумные автоматические выключатели для наружного применения идеальными для частой эксплуатации в суровых условиях.
Изоляция газом SF6: Для обеспечения компактных размеров и высокой диэлектрической прочности мы используем технологию изоляции газом SF6. Это решение гарантирует герметичность оборудования, эффективно блокируя внешние загрязнения, такие как пыль и влага, которые часто встречаются на химических заводах и в аналогичных средах.
Твердая изоляция: Мы также предлагаем решения на основе твердой диэлектрической изоляции. Этот тип конструкции полностью исключает риск утечки газа, обеспечивая превосходные изоляционные характеристики без необходимости контроля за газом, что делает решение экологически чистым.
Применение однофазных и трехфазных автоматических выключателей в промышленных нагрузках
В нефтегазовой и химической промышленности выбор между однофазным и трехфазным оборудованием зависит от типа нагрузки.
Трехфазные автоматические выключатели: это стандартное оборудование в тяжелой промышленности. Большинство насосов, компрессоров и технологического оборудования работают от трехфазного питания. Наши автоматические выключатели разработаны для обеспечения синхронного отключения и блокировки всех трех фаз, эффективно предотвращая «однофазную работу» — опасную ситуацию, когда прерывание только одной фазы может привести к перегоранию дорогостоящих промышленных двигателей.
Однофазные автоматические выключатели: хотя они подходят для бытовых ответвлений, их редко используют на промышленных магистральных линиях электропередачи. Мы сосредоточены на обеспечении надежной трехфазной защиты для гарантирования сбалансированной подачи электроэнергии и безопасности оборудования во всей электросети предприятия.
Электронные и микропроцессорные системы управления
Производительность оборудования зависит от качества его системы управления. Мы удовлетворяем потребности систем автоматизации распределения электроэнергии, интегрируя автоматические выключатели с передовыми электронно-управляемыми выключателями и микропроцессорными блоками (FTU/RTU).
Программируемые настройки: Наши интеллектуальные автоматические выключатели позволяют инженерам настраивать кривую потока, обеспечивая идеальную координацию между выключателем и другими защитными устройствами, сводя к минимуму помехи во время устранения неисправностей.
Возможность дистанционного управления: В опасных зонах, где физический контакт опасен, наша система управления на базе микропроцессора поддерживает дистанционный мониторинг и управление. Операторы могут корректировать параметры или получать данные о неисправностях с безопасного расстояния благодаря интеграции с SCADA.
Высокоточное управление: электронные системы управления обладают значительными преимуществами перед гидравлическим оборудованием, обеспечивая стабильность времени автоматического восстановления и снижая риск ложного срабатывания во время переходных процессов, приводящих к нестабильности.
Стратегические сценарии применения для химических и нефтехимических заводов
Защита излучающих фидеров в крупных промышленных парках
На крупных промышленных объектах радиальные фидеры большой протяженности часто обеспечивают электропитание удаленных насосных станций или накопительных резервуаров. Использование только одного автоматического выключателя на подстанции привело бы к полному отключению линии из-за удаленной неисправности. Для обеспечения сегментированной защиты фидеров мы используем наружные автоматические выключатели, устанавливаемые на опорах, такие как серия ZW32, вдоль воздушной кабельной сети.
Селективная координация достигается за счет установки интеллектуальных автоматических выключателей в критически важных зонах. При возникновении кратковременного короткого замыкания на ответвлении срабатывает только ближайший автоматический выключатель, в то время как остальные установки продолжают работать в обычном режиме. Это решение значительно повышает устойчивость к переходным процессам и предотвращает перерастание незначительных неисправностей в масштабные отключения электроэнергии на всем предприятии.
Кольцевой фидер для резервного электропитания критически важных устройств
Для процессов, которые не могут выдерживать кратковременные перебои в электроснабжении, мы используем передовое оборудование повторного включения для создания кольцевой системы электроснабжения. Эта архитектура обеспечивает двойную защиту критически важных нагрузок от перебоев в электроснабжении. Оборудование повторного включения, интегрированное с интеллектуальным контроллером, составляет ядро системы автоматизации распределения, помогая энергосистеме достичь способности к самовосстановлению.
Изоляция неисправностей: система способна определять местоположение неисправности в режиме реального времени.
Автоматическая переадресация: коммутатор автоматически перенастраивается для питания от резервного источника питания.
Непрерывность обслуживания: система может работать непрерывно без вмешательства человека.
Такая конструкция с резервированием имеет решающее значение для систем безопасности и непрерывных химических реакций. В данном случае особенно важно понимать сценарии применения технологии автоматических выключателей на основе элегаза (SF6) — наш газоизолированный автоматический выключатель ZW20 обладает высокой способностью гашения дуги, что позволяет использовать его в условиях интенсивного коммутационного воздействия.
Защита подстанции и подключение распределенной генерации к сети
Современные нефтехимические заводы, как правило, вырабатывают собственную электроэнергию или нуждаются в надежном взаимодействии с электросетью. Наши высоковольтные автоматические выключатели, являясь основным элементом защиты на уровне подстанции, управляют подключениями к сети, обеспечивая, чтобы внутренние неисправности не влияли на внешнюю электросеть и наоборот.
Такой уровень автоматизации энергосистемы имеет решающее значение для безопасного восстановления электроснабжения и управления двунаправленными потоками электроэнергии. Мы обеспечиваем бесперебойную координацию между распределительными устройствами и основными активами подстанций, защищая дорогостоящее оборудование, такое как трансформаторы с масляным охлаждением, от повреждений, вызванных токами короткого замыкания. Этот механизм координации гарантирует соответствие объектов стандартам энергосистемы, сохраняя при этом безопасность автономной работы.
Стандарты выбора и гармонизации автоматических выключателей промышленного назначения
Выбор подходящего автоматического выключателя (ACR) для нефтегазовых и химических предприятий требует точной оценки электрических параметров и условий окружающей среды. Мы уделяем первостепенное внимание обеспечению соответствия технических характеристик оборудования специфическим потребностям опасных промышленных сетей для гарантирования непрерывности обслуживания и безопасности эксплуатации.
Номинальное напряжение и отключающая способность должны соответствовать требованиям объекта
Первым шагом при выборе является обеспечение того, чтобы номинальное напряжение автоматического устройства повторного включения было выше рабочего напряжения системы. Наши производственные стандарты охватывают широкий диапазон, как правило, от 10 кВ до 38 кВ, что позволяет учитывать различные уровни распределения электроэнергии в нефтехимических промышленных парках. Не менее важна и отключающая способность по току: оборудование должно быть способно безопасно отключать максимальный расчетный ток короткого замыкания в точке установки без возникновения неисправности.
Для объектов, требующих надежной защиты от внешних воздействий, такое оборудование, как вакуумный выключатель FZW28 для наружного применения, может обеспечить необходимую защиту от высокого напряжения и устранение неисправностей. Недостаточные характеристики по этим параметрам могут привести к катастрофическому повреждению оборудования при коротком замыкании.
Краткое руководство по выбору:
| Параметр | Рекомендации для промышленных объектов |
| Номинальное напряжение | Должно превышать рабочее напряжение системы (например, использовать оборудование на 12 кВ для линий 10 кВ) |
| Номинальный ток | Должен выдерживать пиковую нагрузку с запасом на будущее расширение (например, 630 А, 1250 А) |
| Отключающая способность | Должна превышать максимальный возможный ток короткого замыкания (например, 20 кА, 25 кА) |
| Частота | Стандартная 50 Гц или 60 Гц в соответствии с локальной электросетью |
Координация с реле защиты и нижестоящим оборудованием
Эффективная защита от перегрузки по току зависит от надлежащей координации между устройствами автоматического повторного включения и другим оборудованием энергосистемы. Программируемые параметры повторного включения должны быть откалиброваны для обеспечения последовательной работы с автоматическими выключателями вышестоящей подстанции и предохранителями нижестоящей подстанции. Это гарантирует, что будет изолирован только тот участок сети, который находится ближе всего к месту повреждения, обеспечивая бесперебойное электроснабжение остальной части объекта.
Наш автоматический выключатель разработан для бесшовной интеграции с системами автоматизации распределительных сетей. Благодаря интеллектуальным контроллерам (FTU/RTU) устройство может работать совместно с защитными реле, различая кратковременные короткие замыкания и постоянные неисправности. Этот механизм координации предотвращает ложные срабатывания и обеспечивает надлежащее функционирование протоколов самовосстановления, минимизируя время простоя на техническое обслуживание.
Требования к долговечности и техническому обслуживанию в суровых климатических условиях
Места добычи нефти и газа часто расположены в экстремальных условиях, от жары пустынь до влажности морских районов. Промышленные воздушные выключатели должны использовать прочные изоляционные материалы — будь то для газа SF6 или твердых сред — чтобы выдерживать эти условия. Наши серии ZW32 и ZW20 разработаны для работы на открытом воздухе и оснащены приводами с постоянными магнитами для необслуживаемой эксплуатации, что крайне важно для удаленных мест.
Для повышения безопасности плановых проверок рекомендуется интегрировать наружный разъединитель GW1-10, чтобы обеспечить визуально доступную точку отключения. Такая конфигурация позволяет ремонтным бригадам визуально убедиться в обесточивании цепи перед началом работ на линии.
Основные параметры окружающей среды:
Степень защиты: Блок управления соответствует как минимум стандарту IP65, что предотвращает попадание пыли и воды.
Коррозионная стойкость: в прибрежных/морских районах используются монтажные кронштейны из оцинкованной или нержавеющей стали.
Диапазон рабочих температур: Может работать в условиях от -40°C до +70°C.
Высота над уровнем моря: Мы предлагаем проектные решения для высотных сооружений, подходящие для горнодобывающих предприятий в горных районах.
