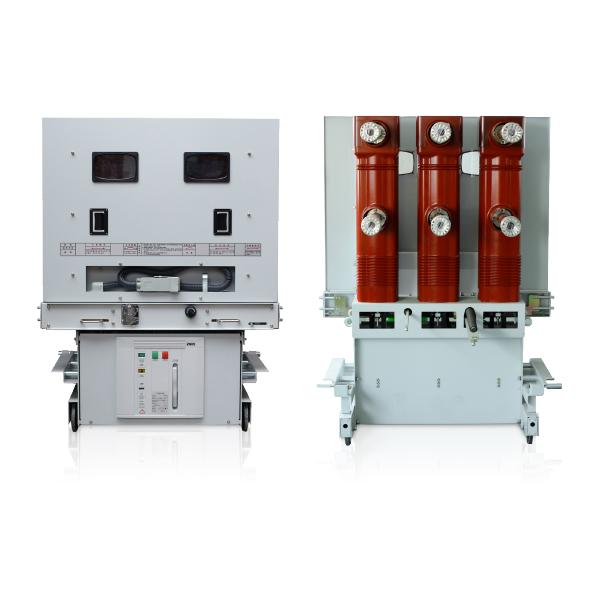

Вакуумный выключатель для внутренней установки серии ZN85-40.5 40,5 кВ

Обзор продукции

Высоковольтный вакуумный выключатель серии ZN85-40.5 для внутренней установки предназначен для использования в трехфазных системах переменного тока частотой 50 Гц с номинальным напряжением

40,5 кВ. Идеально подходит для коммутации токов нагрузки, перегрузок и

токов короткого замыкания на промышленных предприятиях, подстанциях и электростанциях.

Его компактное вертикальное расположение вакуумного прерывателя и

рабочего механизма значительно уменьшает глубину устройства, делая его

особенно подходит для установок, где пространство ограничено.

Автоматический выключатель оснащен тремя независимыми эпоксидными   смолами

изоляционными цилиндрами, которые разделяют дуговые камеры и токоведущие части,

гарантируя надежную композитную изоляцию при минимизации общего объема.

С межфазным интервалом всего 300 мм и всеми основными цепями соединения

будучи фиксированной, эта конструкция повышает безопасность и надежность.

Пружинный механизм встроен непосредственно в раму выключателя,

разработан в соответствии с требованиями вертикальной компоновки и производительности

вакуумных выключателей 40,5 кВ. Его упрощенная конструкция обеспечивает высокую механическую

эффективность и долговечность.

Этот блок отличается компактными размерами, плавной работой, надежными

электрическими характеристиками, длительным сроком службы и минимальными потребностями в обслуживании.

Он создан для частого переключения и выдерживает сложные

рабочие среды.

**Соответствие стандартам**

- GB1984-2003 (Высоковольтные автоматические выключатели переменного тока)

- GB/T11022-1999 (Общие технические стандарты для высоковольтных Распределительное устройство)

- IEC62271-100 (высоковольтные автоматические выключатели переменного тока)

**Нормальные условия эксплуатации**

- Температура окружающей среды: от -15°C до +40°C (дневная сред. ≤35°C)

- Относительная влажность: ≤95% ежедневно, ≤90% ежемесячно

- Давление пара: ≤2,2 кПа ежедневно, ≤1,8 кПа ежемесячно

- Высота: ≤1000 м (выше этого уровня доступны индивидуальные решения)

- Нет значительного загрязнения, вибрации или едкого газа наличие

- Электромагнитные помехи во вторичной системе ≤1,6 кВ

Для зон с высокой влажностью, установок на большой высоте или сред

с риском конденсации, по запросу возможна настройка.

Технические параметры

Technical Parameter

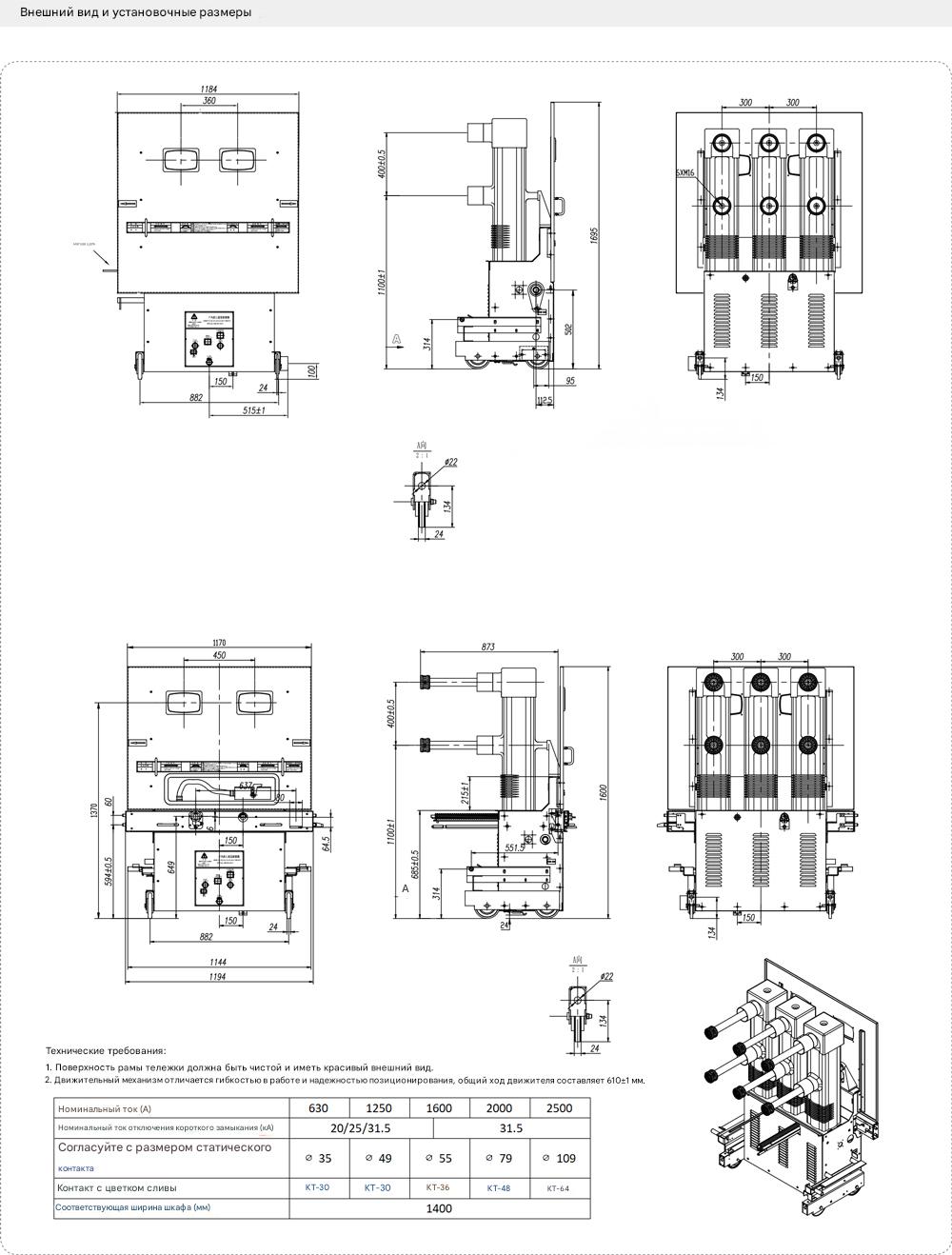

Размер установки
