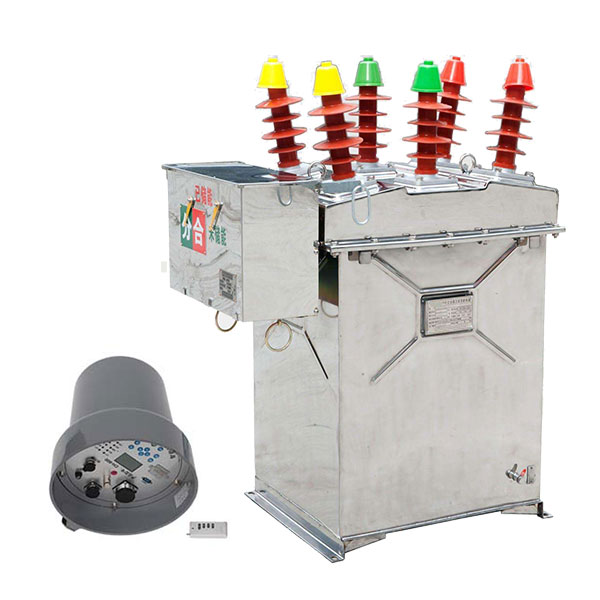

Высоковольтный вакуумный выключатель для наружной установки ZW8-12(G)
Обзор продукта
Интеллектуальный вакуумный выключатель высокого напряжения ZW8-12F(G) для наружного применения (далее именуемый интеллектуальным выключателем) предназначен для использования в трехфазных системах переменного тока с частотой 50 Гц и диапазоном напряжения от 10 кВ до 12 кВ. Этот выключатель отвечает за отключение и включение токов нагрузки. Он обладает различными функциями защиты, включая защиту от перегрузки и короткого замыкания, защиту от быстрого отключения, защиту с задержкой по времени и автоматическое повторное включение. Кроме того, интеллектуальный выключатель может быть оснащен дополнительными компонентами, такими как молниеотвод или разъединитель, образуя комбинированный блок (называемый «комбинированным интеллектуальным выключателем») в зависимости от требований пользователя. Интеллектуальный выключатель имеет автономное питание и может управляться дистанционно в непосредственной близости. Он также оснащен интерфейсами CT и PT для поддержки телеметрических операций.
Technical Parameters
Items | Unit | Date | ||
rated voltage | V | 12 | ||
rated insulation level | 1minPower frequency withstand voltage | Dry test | kA | 42 |
34 | ||||
Lightning impulse withstand voltage (peak value) | Wet test | 75 | ||
Rated current | A | 630、400、200 | ||
Rated short-circuit breaking current | kA | 20、16、12.5 | ||
Rated operating sequence | O-0.3s-CO-180s-CO | |||
Rated short-circuit breaking current times | times | 30 | ||
Rated short-circuit closing current (peak) | kA | 50 | ||
Rated peak withstand current | kA | 50 | ||
Technical Parameters
Items | Unit | Date | |
Rated short-time withstand current | 20 | ||
Rated short-circuit breaking duration | s | 4 | |
Opening time (Split excitation release) | Maximum operating voltage | ms | 15~50 |
Rated operating voltage | 15~50 | ||
minimum operate voltage | 30~60 | ||
close time | ms | 25~50 | |
Total breaking time | ms | ≤100 | |
arcing time | ms | ≤20 | |
mechanical life | times | 10000 | |
Closing power | J | 70 | |
Rated input power of energy storage motor | W | ≤220 | |
Rated operating voltage and rated voltage of auxiliary circuit | V | DC220 110 24 | |
AC220 110 24 | |||
Energy storage time at rated voltage | s | <8 | |
over-current release | Rated current | A | 5 |
Accuracy of tripping current | % | ±10 | |
Overcurrent regulation | A | 1~9 | |
Quick break adjustment | ms | 6~20 | |
Delay Time | 80~500 | ||
Remote control distance | m | 30 | |
Overlapping times | times | 1~3 | |
