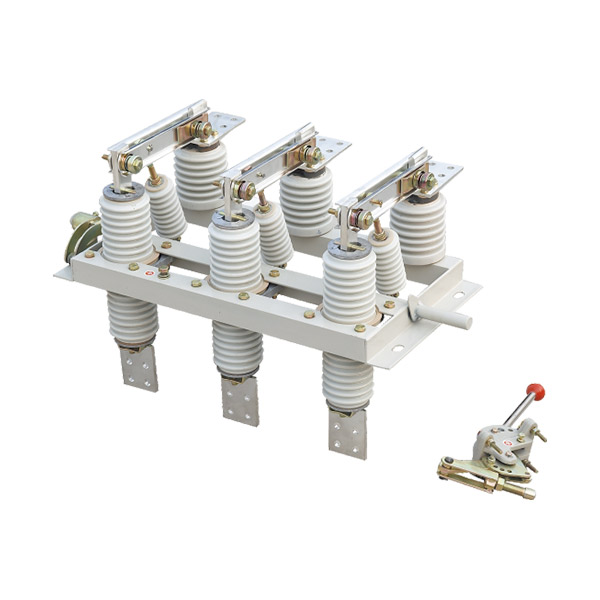

Выключатель-разъединитель высокого напряжения GN19-12 для помещений — это тип высоковольтного распределительного устройства. Он используется в энергосистемах с номинальным напряжением 12 кВ и частотой переменного тока 50 Гц или ниже. Оснащенный ручным приводом CS6-1, он используется для размыкания и замыкания цепей при наличии напряжения, но отсутствии нагрузки. Существуют также производные продукты, такие как тип с защитой от загрязнения, высотный тип и те, которые оснащены дополнительным устройством отображения линии под напряжением и т. д.
Эта серия изолирующих выключателей оснащена ручным приводным механизмом CS6-1 (для изолирующего выключателя с панелью он имеет встроенный приводной механизм).
Эта серия изолирующих выключателей трехфазного типа, состоящая из таких частей, как базовая рама,Вращающийся вал, рычаг, фарфоровый опорный изолятор, нож переключателя и монтажная плата. Вращающийся вал установлен на базовой раме, к которой приварены три пары рычагов. Рычаги соединены с ножом переключателя через тяговые фарфоровые изоляторы. Вращающийся вал выступает из базовой рамы, и любая его секция может быть соединена с рабочим механизмом.
Тип C — это тип, проникающий через стену. Среди них C1 указывает, что вращение происходит на стороне, проникающей через стену; C2 указывает, что разрыв происходит на стороне, проникающей через стену; C3 указывает, что обе стороны находятся на стороне, проникающей через стену.
Значение модели:
Высота: не более 1000 м.
Температура окружающего воздуха: от -25°C до +40°C.
Относительная влажность окружающей среды: среднесуточная не должна превышать 95%, а среднемесячная не должна превышать 90%.
Сейсмическая интенсивность: не более 8 градусов.
Место установки: должно быть свободным от огня, легковоспламеняющихся, взрывоопасных, опасныхполагаться на загрязненные, химически едкие вещества и интенсивные вибрации.
Основные технические параметры
| Наименование параметра | Единица измерения | Значение |
|---|
| Номинальное напряжение | кВ | 12 |
| 1 мин. выдерживаемое напряжение промышленной частоты | кВ |
|
| — Относительно земли |
| 42 |
| — Разрыв |
| 48 |
| Выдерживаемое импульсное напряжение молнии (пиковое) | кВ |
|
| — Относительно земли |
| 75 |
| — Разрыв |
| 85 |
| Номинальная частота | Гц | 50 |
| Номинальный ток | А | 400 / 630 / 1000 / 1250 |
| Номинальный ток коротковременного выдерживания | кА | 16 / 20 / 16 / 20 / 25 / 20 / 25 / 31.5 |
| Номинальный пиковый выдерживаемый ток | кА | 40 / 50 / 40 / 50 / 63 / 50 / 63 / 80 |
| Продолжительность коротковременного выдерживания главного ножа / заземляющего ножа | с | 4 / 2 |
| Пути утечки | мм | 300 ~ 380 |
| Механический ресурс | циклы | 2000 |

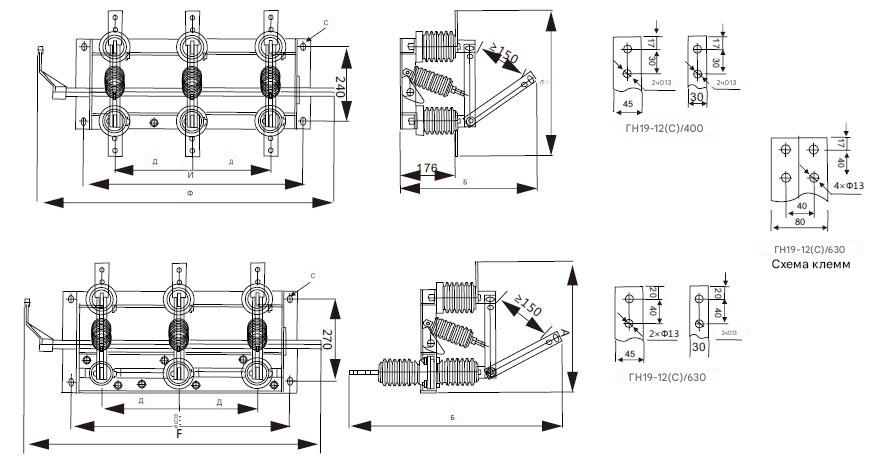

Габаритные и установочные размеры
| Номер модели продукта | A | B | C | D | E | F |
| GN19-12/400 | 450 | 436 | 4-14*24 | 210 | 230 | 250 | 620 | 660 | 700 | 870 | 900 | 940 |
| GN19-12/630 | 490 | 436 |
| GN19-12/1000/1250 | 510 | 530 | 4-18*28 |
| GN19-12C/400 | 420 | 625 | 4-14*24 |
| GN19-12C/630 | 460 | 625 |
| GN19-12C/1000/1250 | 505 | 745 | 4-18*28
|
