Понимание принципов автоматического повторного включения (ACR) в промышленных сетях.

Что такое автоматическое повторное закрытие?

Автоматическое повторное включение (АЧВ) — это специализированный класс высоковольтных распределительных устройств, используемых для обнаружения перегрузки по току, отключения питания и автоматического повторного включения для восстановления электроснабжения. В отличие от традиционных предохранителей, которые необходимо заменять после каждого включения, АЧВ предназначены для обработки временных неисправностей — таких как удары молнии или кратковременный контакт с ветвями деревьев — путем проверки линии и восстановления электроснабжения после устранения неисправности.

В компании Weishuo Electric наши устройства повторного включения, устанавливаемые на опорах, используют передовую технологию вакуумных выключателей и микропроцессорные контроллеры (FTU/RTU). Эти устройства работают в номинальном диапазоне напряжений от 11 кВ до 38 кВ, обеспечивая надежную защиту сетей среднего напряжения. Благодаря интегрированному интеллектуальному управлению эти устройства составляют основу автоматизации распределительных сетей, значительно снижая потребность в физическом техническом обслуживании.

Растущий спрос на надежные частные электросети

Частные промышленные сектора, включая горнодобывающую, нефтегазовую и тяжелую промышленность, все чаще отказываются от зависимости от государственных электросетей, создавая независимую и надежную энергетическую инфраструктуру. В таких условиях надежность электроснабжения имеет первостепенное значение; даже кратковременные отключения могут остановить производственные линии, повредить чувствительное оборудование и привести к значительным экономическим потерям.

Современные промышленные предприятия требуют стабильности системы, которую стандартные методы защиты не могут гарантировать. Переход к технологиям «умных сетей» позволяет частным операторам электросетей минимизировать частоту отключений электроэнергии и повысить непрерывность обслуживания. Внедряя ACR (автоматическое управление надежностью), руководители предприятий обеспечивают предотвращение перерастания кратковременных проблем в длительные отключения, поддерживая тем самым высокую доступность сети, критически важную для бесперебойной работы промышленных предприятий.

Основные отличия автоматических выключателей ACR от стандартных автоматических выключателей

Хотя оба устройства защищают энергосистему, их логика работы по локализации и восстановлению неисправностей принципиально различается. Стандартные автоматические выключатели сконструированы таким образом, что срабатывают и остаются разомкнутыми до тех пор, пока не будет произведено ручное вмешательство техников. В отличие от них, ACR пытается автоматически восстановить электроснабжение, учитывая, что до 80% неисправностей воздушных линий электропередачи носят временный характер.

Использование устройств автоматического повторного включения (ACR) позволяет промышленным сетям быстрее восстанавливать электроснабжение и снижать эксплуатационные расходы, связанные с отправкой обслуживающего персонала для устранения мелких, самоустраняющихся неисправностей.

Почему на промышленных предприятиях приоритет отдается антикоррозионным системам для повышения надежности электроснабжения?

В частном промышленном секторе стабильное электроснабжение — это не просто удобство, а основа прибыльности. Мы наблюдаем значительные изменения: горнодобывающие предприятия, производственные компании и нефтегазовые объекты отказываются от традиционных предохранителей и ручных выключателей. Вместо этого они модернизируют свою электротехническую инфраструктуру, внедряя автоматические устройства повторного включения (АИС). Эта трансформация обусловлена необходимостью поддерживать надежное электроснабжение и защищать чувствительное оборудование от повреждений, вызванных нестабильным электропитанием.

Свести к минимуму дорогостоящие простои производства.

Для любого промышленного предприятия каждая минута простоя означает потерю прибыли. Традиционные методы защиты, такие как предохранители, требуют от обслуживающего персонала выезда на объект для замены деталей после поломки. Такое ручное вмешательство приводит к длительным простоям и высоким затратам на техническое обслуживание.

• Частота отказов значительно снизилась, что обеспечивает бесперебойную работу производственной линии.

• Снижение эксплуатационных расходов: Отпадает необходимость отправлять ремонтные машины к удаленным опорам линий электропередач для устранения мелких неполадок.

• Постоянное подключение к сети: Обеспечьте бесперебойную работу критически важных процессов и максимально увеличьте время безотказной работы сети.

Улучшение безопасности системы и управления сбоями.

В условиях высоковольтной промышленной сети безопасность имеет первостепенное значение. Современные устройства повторного включения не только включают и выключают источники питания, но и обеспечивают интеллектуальную изоляцию неисправностей. Благодаря интеграции передовых микропроцессорных контроллеров (терминальные блоки фидеров/удаленные терминальные блоки) наши устройства могут точно определять местоположение неисправностей и изолировать только затронутые участки. Такая избирательная изоляция предотвращает полное отключение оборудования и защищает вышестоящее оборудование от повреждений.

Кроме того, наше оборудование строго соответствует международным стандартам (IEC 62271-111, ANSI/IEEE C37.60), что обеспечивает стабильную и надежную работу. Для дальнейшего снижения скачков напряжения, часто сопровождающих неисправности, интеграция ограничителей перенапряжения с устройствами повторного включения является распространенной передовой практикой для комплексной защиты.

Основные преимущества в области безопасности:

• Прерывание вакуума: электрическая дуга локализуется внутри герметичного вакуумного баллона, что исключает риск возгорания, связанный с распределительными устройствами, погруженными в масло.

• Надежная изоляция: использование эпоксидной смолы или силиконовой резины для предотвращения внешнего пробоя в агрессивных средах.

• Интеграция в интеллектуальные энергосети: поддерживает такие протоколы, как DNP3.0 и IEC60870-5-101/104, и обеспечивает мониторинг безопасности в режиме реального времени через SCADA.

Повышение устойчивости энергосистемы к переходным процессам и сбоям

В промышленных сетях используются воздушные линии электропередачи, которые постоянно подвергаются воздействию таких факторов окружающей среды, как молнии, колеблемые ветром ветви деревьев или дикие животные. Это может вызывать временные, периодические неисправности. Стандартные автоматические выключатели рассматривают их как постоянные проблемы и немедленно срабатывают, блокируя цепь.

Устройство ACR специально разработано для обработки подобных ситуаций с помощью программируемой последовательности повторного включения. Перед повторной блокировкой устройство проверяет, устранено ли повреждение линии. Эта возможность имеет решающее значение для восстановления электроснабжения в частных сетях, где стабильность системы не является компромиссом.

• Интеллектуальная логика: различает временные и постоянные неисправности.

• Прочный и долговечный: рассчитан на более чем 10 000 механических операций, что обеспечивает длительный срок службы даже в периоды сильных штормов.

• Экологичность: усовершенствованный корпус из нержавеющей стали обеспечивает защиту от коррозии и воздействия погодных условий.

Как устройства автоматического повторного включения защищают частные сети?

Усовершенствованные механизмы обнаружения неисправностей и отключения.

В наших собственных промышленных сетях точность не подлежит обсуждению. Разработанное нами устройство автоматического повторного включения (ACR) использует усовершенствованный микропроцессорный контроллер в качестве основы системы защиты. В отличие от обычных предохранителей, которые просто перегорают при перегрузке, наше устройство использует интеллектуальные защитные реле для непрерывного контроля уровней тока и напряжения. Когда система обнаруживает аномалию, такую как короткое замыкание или перегрузка по току, контроллер активирует вакуумный выключатель. Этот механизм гасит дугу внутри герметичного высококачественного корпуса — обычно с использованием твердой изоляции или элегаза (SF6) — обеспечивая быстрое обнаружение неисправности. Такая немедленная реакция предотвращает опасные скачки напряжения, которые могут повредить чувствительное промышленное оборудование, расположенное ниже по цепи.

Подробное объяснение последовательности автоматического повторного включения

Главное преимущество ACR перед стандартными автоматическими выключателями заключается в их способности справляться с кратковременными повреждениями. Исследования показали, что подавляющее большинство проблем с воздушными линиями электропередачи — таких как удары молнии или задевание ветками деревьев линию — носят кратковременный характер. Вместо того чтобы отключать всю станцию и ждать прибытия ремонтной бригады, устройство повторного включения запускает запрограммированную последовательность действий для обеспечения непрерывности электроснабжения:

• Срабатывание защиты: Устройство немедленно размыкается для сброса тока короткого замыкания.

• Подождите: заданное «мертвое время» позволяет рассеяться переходным возмущениям.

• Повторное включение: Устройство автоматически отключается, пытаясь восстановить подачу электроэнергии.

• Блокировка: Если неисправность сохраняется после определенного количества попыток (что указывает на постоянную неисправность), блокировка устройства снимается для защиты инфраструктуры.

Такая логика значительно снижает необходимость ручного вмешательства, позволяя поддерживать работу производственных линий даже при незначительных сбоях в электросети. Для предприятий, работающих с более высокими напряжениями, внедрение автоматического повторного включения на 33 кВ для повышения надежности электросети является стандартной стратегией для минимизации простоев.

Интеллектуальные системы интеграции и промышленного управления

Современное управление электроэнергией требует не только оборудования, но и данных. Наши устройства повторного включения являются критически важными узлами в автоматизации распределительных сетей. Наше оборудование поддерживает стандартные отраслевые протоколы связи, включая DNP3.0, Modbus и IEC60870-5-101/104. Эта совместимость обеспечивает бесшовную интеграцию в существующие системы SCADA, предоставляя руководителям объектов комплексные возможности удаленного мониторинга. Операторы могут просматривать данные о нагрузке в режиме реального времени, анализировать журналы неисправностей и даже удаленно управлять переключателями из диспетчерской. Благодаря использованию этой технологии «умных сетей» промышленные предприятия могут перейти от реактивного обслуживания к проактивному управлению сетью, обеспечивая долгосрочную стабильность и безопасность.

Основные особенности и преимущества современной технологии ACR

Функции дистанционного мониторинга и цифрового управления

В современных промышленных энергосистемах прозрачность так же важна, как и долговечность оборудования. Разработанный нами блок автоматического повторного включения (ACR) служит интеллектуальным узлом в более широкой сети. Оснащенные передовыми микропроцессорными контроллерами (FTU/RTU), эти блоки легко интегрируются с технологиями интеллектуальных энергосетей.

Операторы могут отслеживать состояние сети в режиме реального времени без отправки полевого персонала. Наши устройства повторного включения поддерживают стандартные протоколы связи, включая IEC60870-5-101/104, DNP3.0 и Modbus. Эта совместимость гарантирует прямую передачу данных о напряжении, токе и истории неисправностей в вашу SCADA-систему. Для точного измерения и управления крайне важны высококачественные датчики, такие как трансформаторы напряжения JDZ(J)-3/6/10Q, обеспечивающие точный входной сигнал в блок управления, что позволяет эффективно автоматизировать распределение электроэнергии.

Настройки регулировки для сложных промышленных нагрузок

В частных промышленных сетях обычно используется разнообразное и тяжелое оборудование, требующее настроек, выходящих за рамки общих параметров защиты. Наша система автоматического регулирования напряжения (ACR) предлагает гибкое программирование для соответствия конкретным профилям нагрузки, обеспечивая селективную изоляцию неисправностей.

• Настраиваемые защитные кривые: инженеры могут регулировать характеристики тока, чтобы различать временные пусковые токи (часто возникающие при запуске двигателя) и фактические короткие замыкания.

• Координация последовательности: Пользователи могут определить количество циклов повторного включения и интервал времени для адаптации к местным протоколам безопасности эксплуатации.

• Управление нагрузкой: Расширенные настройки позволяют автоматически применять стратегии снижения нагрузки для приоритетного обслуживания критически важного оборудования в периоды нестабильности электроснабжения, тем самым поддерживая стабильность системы.

Снижение требований к техническому обслуживанию и увеличение срока службы.

Промышленные условия — будь то шахты или химические заводы — суровы. Мы производим наше оборудование для повторного включения, способное выдерживать эти условия, одновременно снижая затраты на техническое обслуживание. В основном механизме переключения используется технология вакуумного торможения, что исключает необходимость работы с маслом или газом и значительно снижает износ контактов.

Основные характеристики долговечности:

Типы автоматических выключателей в промышленном применении

Выбор правильных защитных устройств имеет решающее значение для обеспечения надежности электроснабжения в частных сетях. Наши автоматические выключатели разработаны для удовлетворения широкого спектра эксплуатационных потребностей, от простой защиты линий до сложных схем автоматизации распределительных сетей.

Однофазные и трехфазные автоматические выключатели

В сетях среднего напряжения выбор между однофазным и трехфазным оборудованием полностью зависит от типа нагрузки.

• Однофазное повторное включение: обычно используется в бытовых ответвлениях линий электропередачи с меньшей нагрузкой.

• Трехфазное повторное включение: стандарт для промышленного применения. Мы сосредоточены на трехфазном повторном включении (от 11 кВ до 38 кВ), поскольку промышленное оборудование использует сбалансированные трехфазные источники питания.

В случае возникновения неисправности на одной из линий трехфазный автоматический выключатель повторного включения одновременно отключит все фазы. Это предотвращает «однофазный режим работы» — опасную ситуацию, когда двигатель продолжает работать на двух фазах, что приводит к перегреву и необратимому повреждению оборудования. Такая синхронизированная работа имеет решающее значение для стабильности системы и защиты дорогостоящего оборудования.

Электронная система управления и гидравлическая система управления

Хотя гидравлическое повторное включение десятилетиями являлось отраслевым стандартом, современные частные электросети движутся в сторону электронного управления.

• Гидравлическое управление: основано на использовании масла и механических пружин. Синхронизация может изменяться из-за колебаний температуры, а дистанционная связь отсутствует.

• Электронное управление: мы используем микропроцессорные контроллеры (FTU/RTU). Эти контроллеры обеспечивают точную синхронизацию, настраиваемые кривые защиты и регистрацию событий.

Электронные системы поддерживают интеграцию технологий интеллектуальных энергосетей. Они позволяют операторам изменять настройки без физической регулировки оборудования и поддерживают передовые протоколы, такие как DNP3.0 и IEC60870-5-101/104. Такой цифровой подход значительно повышает точность локализации неисправностей по сравнению с традиционным гидравлическим оборудованием.

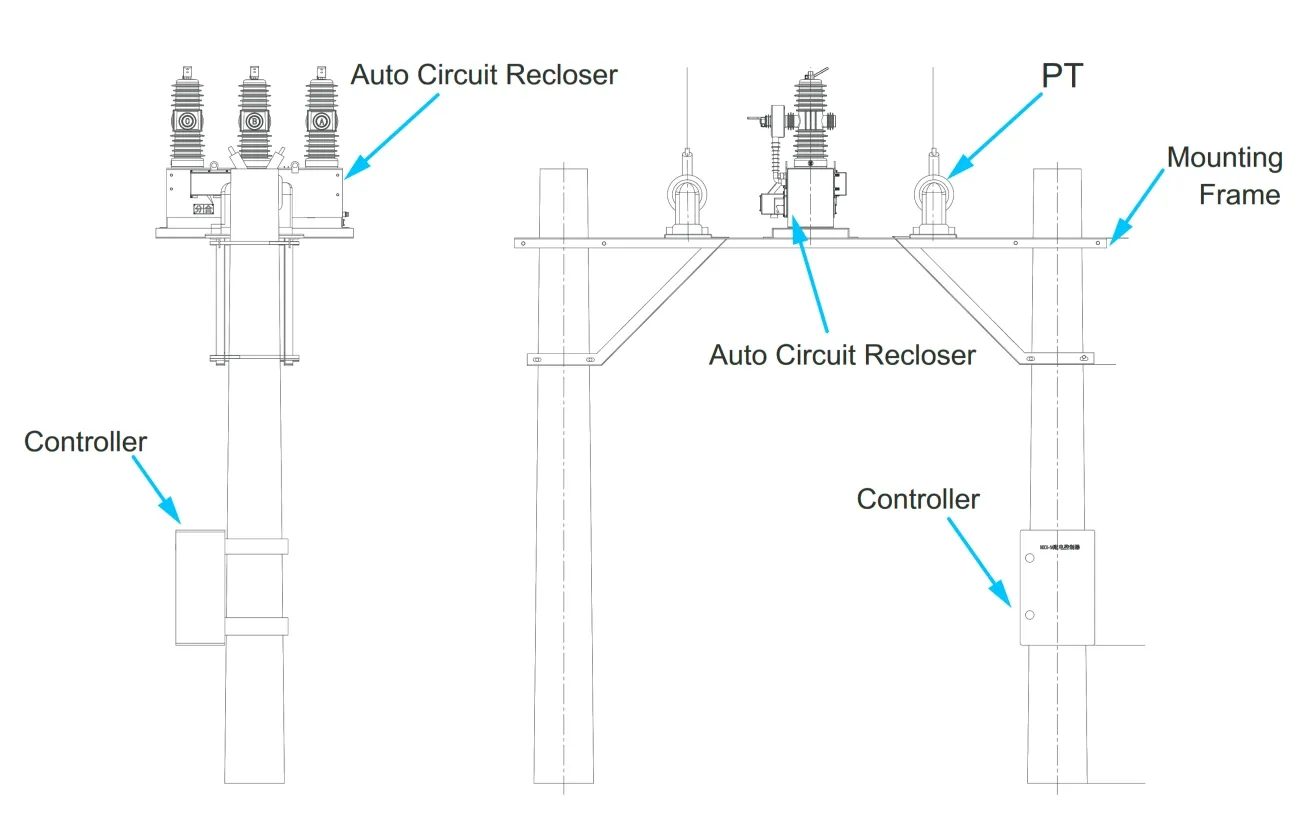

Решения ACR для монтажа на опорах и подстанциях.

Место установки определяет физические характеристики и требования к изоляции автоматического выключателя.

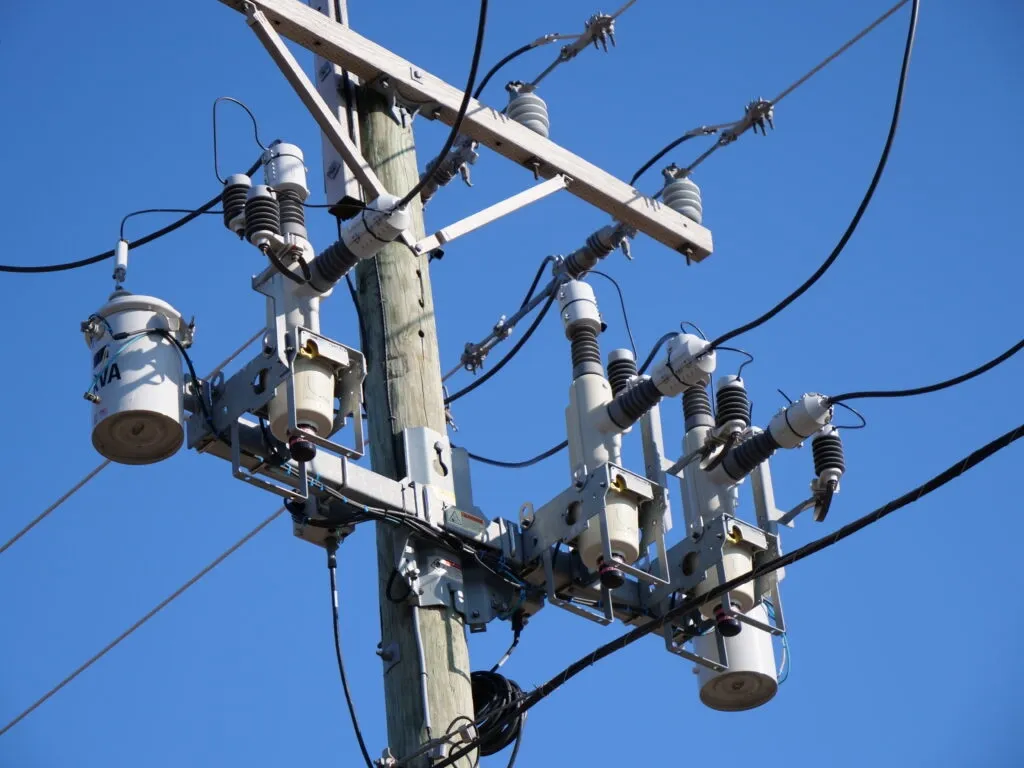

• Устройства повторного включения, устанавливаемые на опорах: разработаны специально для воздушных кабельных сетей. Эти устройства имеют прочные корпуса из нержавеющей стали и используют твердую изоляцию (эпоксидную смолу) или газ SF6 для защиты от ультрафиолетового излучения, дождя и загрязнения. Они крайне важны для сегментированных линий электропередачи большой протяженности, чтобы ограничить масштабы отключений электроэнергии.

• Устройства повторного включения подстанции: Эти устройства служат основной защитой на входе электроэнергии на объект. Обычно они напрямую взаимодействуют с главным трансформатором.

Для предприятий, которые управляют собственной понижающей инфраструктурой, использование секционирующего устройства в сочетании со специализированной компактной подстанцией 11 кВ создает единую зону защиты. Такая конфигурация обеспечивает непрерывность обслуживания от точки подключения к энергосистеме до заземления предприятия, минимизируя влияние внешних колебаний в сети.

Типичные сценарии применения в частных промышленных электросетях

Частные промышленные предприятия все чаще внедряют автономные системы защиты для управления своей энергетической инфраструктурой. В отличие от коммунальных предприятий, управляющих обширными бытовыми электросетями, частные сети в горнодобывающей, нефтегазовой и тяжелой промышленности требуют целенаправленных решений для обработки высоких нагрузок и специфических эксплуатационных рисков. Автоматические выключатели (АСУ) лежат в основе этих сетей среднего напряжения, обеспечивая бесперебойное производство даже при незначительных электрических сбоях.

Защитить воздушные линии электропередачи от воздействия окружающей среды

Промышленные предприятия, как правило, используют разветвленные сети воздушных кабелей для распределения электроэнергии на больших территориях. Эти линии постоянно подвергаются воздействию суровых погодных условий, диких животных и растительности. В таких условиях значительная часть отказов носит временный характер и вызвана кратковременным контактом с ветвями деревьев или разрядами молнии.

Стандартные автоматические выключатели срабатывают немедленно при обнаружении подобных проблем, отключая электропитание до тех пор, пока специалисты не сбросят их вручную. Наша система автоматического регулирования напряжения (ACR) решает эту проблему, автоматически проверяя линию и восстанавливая электропитание после устранения неисправности. Эта способность к «самовосстановлению» имеет решающее значение для отдаленных районов, где ремонтные бригады не могут быстро реагировать. Для дальнейшего усиления этих открытых линий от скачков напряжения операторы сетей часто используют секционирующие устройства в сочетании с мощными ограничителями перенапряжения, чтобы предотвратить опасные скачки напряжения до того, как они повредят критически важную инфраструктуру.

• Минимизация выездов грузовиков: сокращение необходимости в физических проверках после незначительных погодных явлений.

• Устойчивость к атмосферным воздействиям: Наше оборудование изготовлено из нержавеющей стали и силиконовой резины, что обеспечивает его устойчивость к ультрафиолетовому излучению и коррозии.

• Выявление неисправностей: Предотвращение отключения электроэнергии на всем объекте из-за проблемы в одной линии.

Интеграция возобновляемых источников энергии в управление промышленными объектами

Поскольку заводы и предприятия стремятся к энергетической независимости, интеграция возобновляемых источников энергии стала приоритетной задачей. Установка солнечных батарей или ветряных турбин на территории предприятия создает сложную энергосистему с переменной генерацией и двунаправленным потоком энергии. Традиционные распределительные устройства часто ошибочно интерпретируют эти колебания как неисправности, что приводит к ненужным срабатываниям.

Мы оснащаем наше оборудование для повторного включения интеллектуальными микропроцессорными контроллерами (FTU/RTU), способными к комплексному управлению потоками мощности. Эти интеллектуальные контроллеры могут различать фактические условия перегрузки и нормальные колебания в возобновляемых источниках энергии. Это обеспечивает стабильность системы, позволяя промышленным предприятиям безопасно использовать экологически чистую энергию, не влияя на их подключение к основной сети.

Обеспечьте непрерывность критически важных производственных процессов.

Для предприятий непрерывного производства надежность электроснабжения напрямую связана с прибыльностью. Даже кратковременное отключение электроэнергии может привести к порче партии продукции, рассинхронизации автоматизированного оборудования или созданию угроз безопасности. Основная цель установки ACR (автоматического контроллера диапазона) — устранение простоев, вызванных переходными процессами, что обеспечивает нормальную работу сети.

Этот механизм основан на высокоскоростной технологии вакуумного отключения, являющейся ключевым компонентом нашего надежного наружного вакуумного выключателя ZW8-12. Эта технология позволяет оборудованию быстро выполнять последовательности повторного включения — восстанавливая электропитание за секунды, а не за часы. Благодаря автоматическому и эффективному управлению восстановлением электропитания, руководители предприятий могут защитить свое оборудование от внезапных остановок и обеспечить круглосуточное бесперебойное обслуживание.

Руководство по выбору: Как подобрать подходящий ACR для вашего промышленного предприятия

Выбор правильного автоматического выключателя (АВО) имеет решающее значение для обеспечения надежности электроснабжения и минимизации затрат на техническое обслуживание в частных промышленных сетях. Мы уделяем особое внимание соответствию технических характеристик уникальным потребностям вашей инфраструктуры, гарантируя, что устройство сможет выдерживать определенные кривые нагрузки и уровни отказов.

Оцените требования к напряжению и току.

Первый шаг — это согласование технических характеристик ACR с рабочим напряжением и током нагрузки вашей сети. В сетях среднего напряжения оборудование недостаточной мощности может привести к немедленному выходу из строя, в то время как оборудование избыточной мощности может оказаться ненужными расходами. Мы рекомендуем выбирать оборудование с номинальным напряжением немного выше системного напряжения, чтобы оно могло выдерживать скачки напряжения.

Убедитесь, что отключающая способность при коротком замыкании достаточна для выдерживания максимального потенциального тока короткого замыкания в точке установки. Это гарантирует, что оборудование не будет повреждено при безопасном отключении постоянного короткого замыкания.

Оценка условий окружающей среды и долговечности

Частные промышленные электросети (например, используемые в горнодобывающей, нефтегазовой или химической промышленности) часто работают в суровых условиях. Стандартное оборудование может быстро изнашиваться в условиях сильного ультрафиолетового излучения, загрязнения или высокой влажности.

Для обеспечения непрерывности обслуживания и длительного срока службы следует уделять приоритетное внимание следующим физическим характеристикам:

• Материал внешней оболочки: Для изготовления резервуаров используется высококачественная нержавеющая сталь. Ее коррозионная стойкость и ударопрочность значительно превосходят аналогичные показатели окрашенной низкоуглеродистой стали.

• Тип изоляции: В условиях эксплуатации на открытом воздухе твердая изоляция (с использованием гидрофобной алициклической эпоксидной смолы) или силиконовая резина превосходят масляную или газоизоляционную изоляцию. Это исключает риск протечек и снижает требования к техническому обслуживанию.

• Степень защиты: Убедитесь, что шкаф управления и высоковольтный блок соответствуют высоким стандартам IP (например, IP65), чтобы предотвратить попадание пыли и воды.

С учетом будущей масштабируемости и совместимости с интеллектуальными энергосетями.

Современные промышленные энергосистемы постепенно трансформируются в интеллектуальные сети. Даже если вы еще не внедрили полную автоматизацию сети, выбор автоматических выключателей с расширенными возможностями управления может обеспечить перспективность вашей системы.

Ключевые особенности включают в себя:

• Протокол связи: Для обеспечения бесшовной интеграции с системой SCADA контроллер должен поддерживать стандартные протоколы, такие как DNP3.0, Modbus или IEC60870-5-101/104.

• Дистанционное управление: Возможность дистанционного управления переключателями снижает необходимость ручного вмешательства и технического обслуживания на месте.

• Функции защиты: Усовершенствованные реле обеспечивают настраиваемые профили и чувствительное обнаружение замыканий на землю. Понимание этих настроек так же важно, как и знание того, как безопасно отключать автоматические выключатели во время аварийного технического обслуживания.

Уделяя приоритетное внимание совместимости с технологиями интеллектуальных энергосетей, вы можете упростить интеграцию возобновляемых источников энергии и обеспечить точное управление потоками электроэнергии при расширении своих объектов.

Передовые методы установки и обслуживания промышленных автоматических выключателей.

Для максимальной отдачи от инвестиций в инфраструктуру вашей частной сети крайне важно обеспечить надлежащую работу ваших устройств. Хотя наши автоматические выключатели имеют корпуса из нержавеющей стали и улучшенную изоляцию для долговечности, соблюдение строгих процедур имеет решающее значение для гарантии стабильности и безопасности системы.

Правильная установка обеспечивает оптимальную производительность.

Правильная установка — краеугольный камень надежности электросети. Учитывая, что большая часть оборудования предназначена для установки на наружных опорах, обеспечение надлежащего состояния конструкции является первым шагом.

• Заземление имеет решающее значение: плохое заземление может повредить электронные блоки управления (FTU/RTU) и привести к неточному обнаружению неисправностей. Убедитесь, что сопротивление заземления соответствует местным стандартам, чтобы защитить чувствительное электронное оборудование от скачков напряжения.

• Требования к расстоянию: необходимо соблюдать безопасное расстояние между фазами, а также между фазами и землей, особенно при более высоких уровнях напряжения, таких как 33 кВ или 38 кВ.

• Установка контроллера: Установите шкаф управления на высоте, обеспечивающей безопасную эксплуатацию и исключающей необходимость использования крана для мелких регулировок.

• Требования к конфигурации: Перед включением убедитесь, что команда понимает специфические кривые защиты устройства автоматического повторного включения и сопоставляет их с характеристиками промышленной нагрузки.

Стандартные процедуры тестирования и диагностики

Профилактическое техническое обслуживание может значительно снизить долгосрочные затраты на обслуживание и предотвратить неожиданные поломки. Хотя вакуумные выключатели практически не требуют обслуживания, окружающие их системы все равно нуждаются в мониторинге.

Состояние батарей: Резервные батареи в шкафу управления имеют решающее значение. Они обеспечивают питание оборудования для выполнения последовательностей повторного включения во время отключения электроэнергии. Эти батареи необходимо проверять ежегодно, чтобы убедиться в их работоспособности.

Сопротивление изоляции: Для моделей с твердой диэлектрической изоляцией или изоляцией на основе газа SF6 необходимо регулярно проводить испытания сопротивления изоляции (с помощью мегомметра), чтобы выявить, оказывают ли на них влияние суровые условия окружающей среды.

Работа механизма: Ручное срабатывание и закрытие обеспечивают плавную работу механического соединительного устройства и предотвращают заклинивание из-за длительного простоя.

Устранение распространенных эксплуатационных неисправностей

При возникновении неисправности современные автоматизированные системы управления (АСУ) предоставляют данные, сводя к минимуму вмешательство человека. Нет необходимости гадать; достаточно просто использовать встроенные интеллектуальные функции оборудования.

• Проанализируйте журнал событий: если устройство зависает, загрузите журнал событий через FTU. Эти данные помогут определить, является ли неисправность постоянным коротким замыканием или кратковременным скачком напряжения, что позволит быстрее выявить причину неисправности.

• Проверьте соединения датчиков: если устройство не обнаруживает неисправность, проверьте проводку трансформатора тока (ТТ) и датчика напряжения на наличие ослабления или коррозии.

• Целостность вакуумной бутылки: Если автоматический выключатель не сбрасывает неисправность, это может быть связано с утечкой вакуума в вакуумном прерывателе. Целостность вакуумной бутылки можно проверить с помощью высоковольтного (Hi-Pot) испытания.

Часто задаваемые вопросы о внедрении промышленных автоматических устройств повторного включения

Как устройства автоматического повторного включения предотвращают повреждение оборудования?

Устройства автоматического повторного включения (ACR) являются первой линией защиты для поддержания стабильности системы. В отличие от стандартных автоматических выключателей, которые остаются разомкнутыми после срабатывания, наши устройства повторного включения способны различать временные неисправности и постоянные проблемы. Быстро устраняя временные неисправности с помощью автоматической последовательности повторного включения, они предотвращают падение напряжения и повреждение прецизионного промышленного оборудования, вызванные длительными отключениями электроэнергии. Если неисправность сохраняется, устройство блокирует селективную изоляцию, эффективно отключая питание в конкретной поврежденной области. Этот механизм предотвращает распространение высоких токов короткого замыкания на нижестоящее оборудование и причинение повреждений, обеспечивая постоянный высокий уровень надежности электроснабжения.

Каков типичный срок службы промышленного автоматического выключателя?

Всем известно, что промышленные условия могут быть крайне суровыми, поэтому продление срока службы автоматических выключателей является ключевым фактором при их проектировании. Высококачественные вакуумные автоматические выключатели обычно имеют механический ресурс, превышающий 10 000 циклов работы. Благодаря использованию высококачественных материалов, таких как корпуса из нержавеющей стали и изоляция из силиконовой резины, наше оборудование эффективно противостоит коррозии и воздействию окружающей среды. Эта прочная конструкция напрямую приводит к снижению затрат на техническое обслуживание и увеличению срока службы. В сочетании с регулярным техническим обслуживанием эти устройства становятся долгосрочной инвестицией в вашу энергосистему, минимизируя необходимость частой замены и обеспечивая непрерывность обслуживания.

Можно ли интегрировать ACR в существующие SCADA-системы?

Да, интеграция является ключевой особенностью современных автоматических выключателей. Мы оснащаем наши устройства передовыми микропроцессорными контроллерами (FTU/RTU), поддерживающими стандартные протоколы связи, такие как DNP3.0, Modbus и IEC60870-5-101/104. Эта совместимость позволяет руководителям объектов беспрепятственно интегрировать автоматический выключатель в существующие сети SCADA для удаленного мониторинга и управления в режиме реального времени. Используя этот тип технологии интеллектуальных сетей, вы можете отслеживать состояние сети и данные о неисправностях без отправки персонала на объект. Понимание того, как эти компоненты обеспечивают безопасность сети, и освоение принципов защиты электрораспределительных устройств имеет решающее значение для оптимизации стратегий автоматизации.
