Масляный распределительный трансформатор устройство и выбор

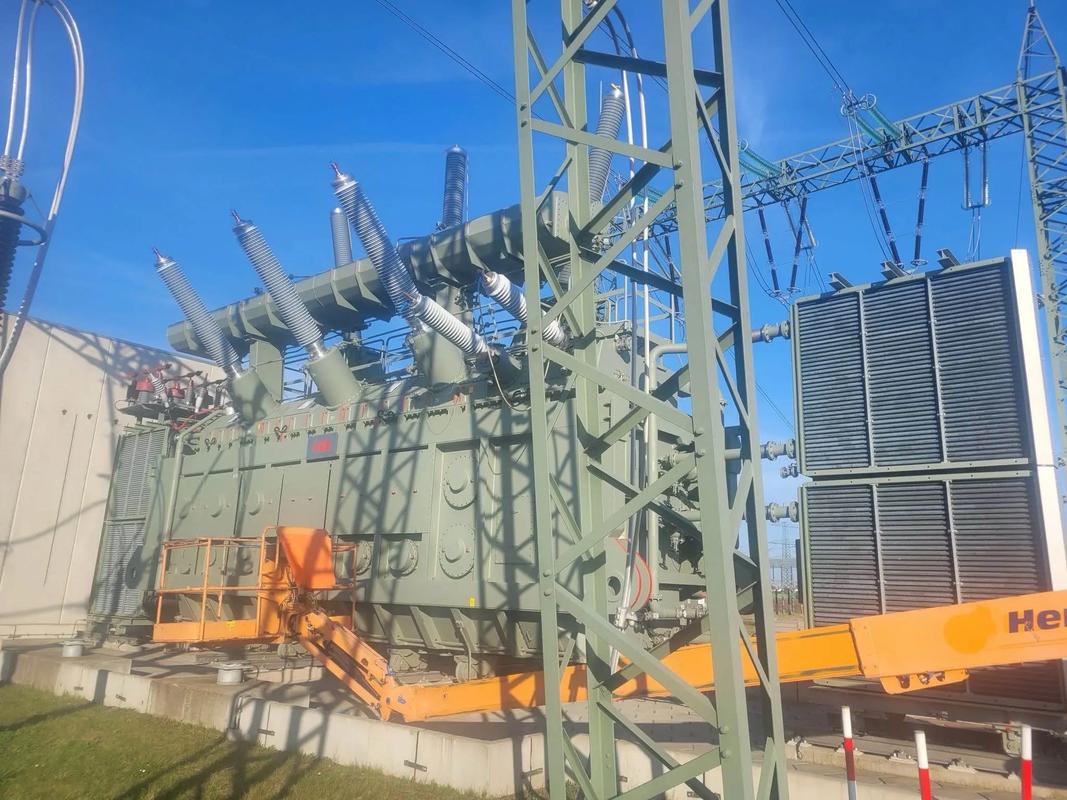

Что такое масляный распределительный трансформатор?

Масляный распределительный трансформатор – это силовой трехфазный или однофазный агрегат, в котором активная часть (магнитопровод и обмотки) полностью погружена в трансформаторное масло. Масло одновременно выполняет две ключевые функции:

• электрическая изоляция между обмотками и корпусом;

• охлаждение за счет отвода тепла от обмоток и магнитопровода к стенкам бака и в окружающий воздух.

Как масляный трансформатор понижает напряжение

Задача масляного распределительного трансформатора – понизить среднее напряжение сети до низкого напряжения, безопасного и удобного для потребителя. Типовая схема в России и странах ЕАЭС:

• ВН: 6, 10, 20 или 35 кВ

• НН: 0,4 кВ

Работает он по принципу электромагнитной индукции:

• на обмотку ВН подается среднее напряжение (например, 10 кВ);

• в обмотке НН наводится пропорционально пониженное напряжение (0,4 кВ);

• соотношение витков обмоток задает коэффициент трансформации и обеспечивает нужный уровень напряжения для сети 0,4 кВ.

Где применяются масляные распределительные трансформаторы

Я применяю масляные распределительные трансформаторы 6–35/0,4 кВ там, где нужна надежная подстанция «под ключ» с максимальной энергоэффективностью:

• Электросети и городские/сельские РП и КТП – питание жилых районов, частного сектора, уличного освещения;

• Промышленные предприятия – цеховые подстанции, насосные станции, компрессорные, ГПП;

• Строительные площадки и временное электроснабжение – мобильные КТП, контейнерные решения;

• Возобновляемая энергетика – солнечные и ветровые электростанции, гибридные системы, локальные микросети.

Отличия от силовых (магистральных) трансформаторов

Масляный распределительный трансформатор отличается от крупного силового трансформатора подстанций 110 кВ и выше по нескольким ключевым пунктам:

• Назначение:

• распределительный – питание локальных сетей 0,4 кВ и небольших подстанций;

• силовой – передача крупных мощностей между уровнями 35–500 кВ.

• Мощность:

• распределительные – обычно 25–2500 кВА;

• силовые – десятки и сотни МВА.

• Режим работы:

• распределительные – децентрализованные точки сети, работаю­щие с изменяющейся нагрузкой;

• силовые – узловые точки энергосистемы, работающие в базовом режиме.

Масляный vs сухой распределительный трансформатор

Масляный распределительный трансформатор принципиально отличается от сухого (воздушного, литого):

• Охлаждение и изоляция:

• масляный – трансформаторное масло (минеральное или синтетическое), класс охлаждения ONAN и выше;

• сухой – воздушное или принудительное охлаждение, изоляция – эпоксидная смола или специальная лакоизоляция.

• Установка:

• масляный – идеален для наружной установки, КТП, опорных и комплектных подстанций;

• сухой – чаще для внутренних помещений, ТП внутри зданий, ТРП, где жестче требования по пожарной безопасности.

• Стоимость и потери:

• масляный – как правило, дешевле при той же мощности и имеет очень высокую эффективность;

• сухой – дороже, но проще по части работы с маслом и экологических рисков.

Типичные диапазоны напряжений и мощностей

В реальных проектах я использую следующие стандартные диапазоны для масляных распределительных трансформаторов:

• Напряжения ВН: 6, 10, 20, 35 кВ

• Напряжение НН: 0,4 кВ (реже 0,69 кВ и другие специальные значения)

• Номинальная мощность: от 25 кВА до 2500 кВА для классических распределительных задач

Такой диапазон покрывает почти все задачи распределения электроэнергии низкого и среднего класса напряжения – от небольших сельских КТП до мощных промышленных подстанций и объектов возобновляемой энергетики.

Конструкция масляного распределительного трансформатора

Магнитопровод и активная часть

В масляном распределительном трансформаторе я всегда начинаю с магнитопровода — от него напрямую зависят потери и шум:

• Материал: холоднокатаная электротехническая сталь с шаговой или стыковой сборкой.

• Конструкция: чаще всего – трёхстержневой сердечник для 6–10/0,4 кВ, оптимальный по габаритам и потерям.

• Лакированные листы, стяжные шпильки и прижимные балки обеспечивают жёсткость и сниженный уровень вибраций.

Обмотки ВН и НН, изоляция

Обмотки и их изоляция в масляном трансформаторе отвечают за надёжность при перенапряжениях и КЗ:

• Обмотка ВН (6–35 кВ) – цилиндрическая или многослойная, из медной или алюминиевой шины/провода.

• Обмотка НН (0,4 кВ) – фольговая или из медной шины с высокой механической стойкостью к токам КЗ.

• Изоляция: электротехнический картон, термостойкая бумага, дистанционные кольца и прокладки в совокупности с трансформаторным маслом формируют надёжную изоляционную систему.

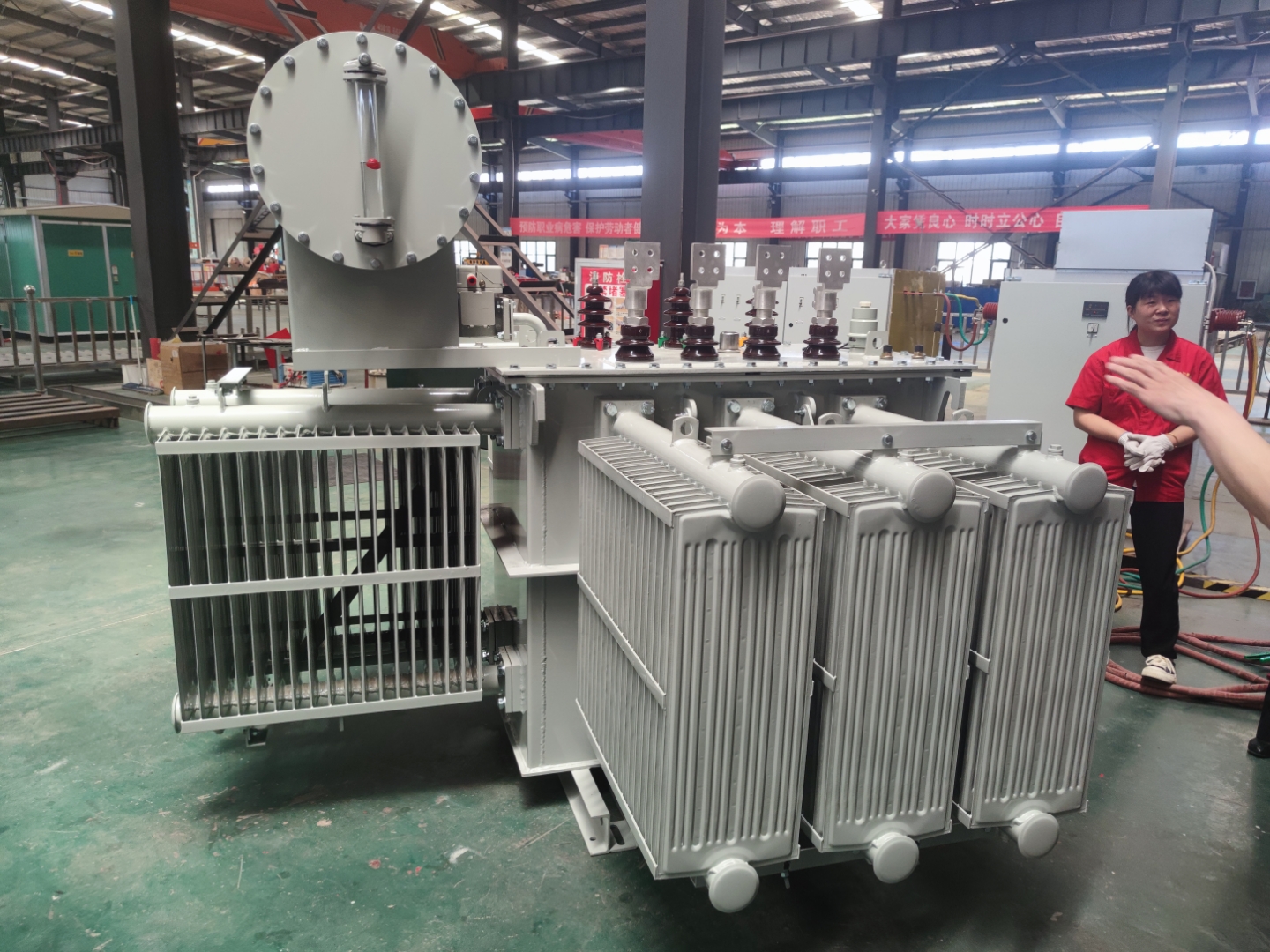

Бак, радиаторы и гофрированные стенки

Корпус масляного распределительного трансформатора — это маслонаполненный бак:

• Герметичный бак с гофрированными стенками – типичен для герметичных TMG, гофра работает как радиатор и компенсатор объёма масла.

• Бак с навесными радиаторами – классическое решение для TM с расширителем.

• Высококачественная антикоррозионная окраска под уличную установку в российских климатических условиях.

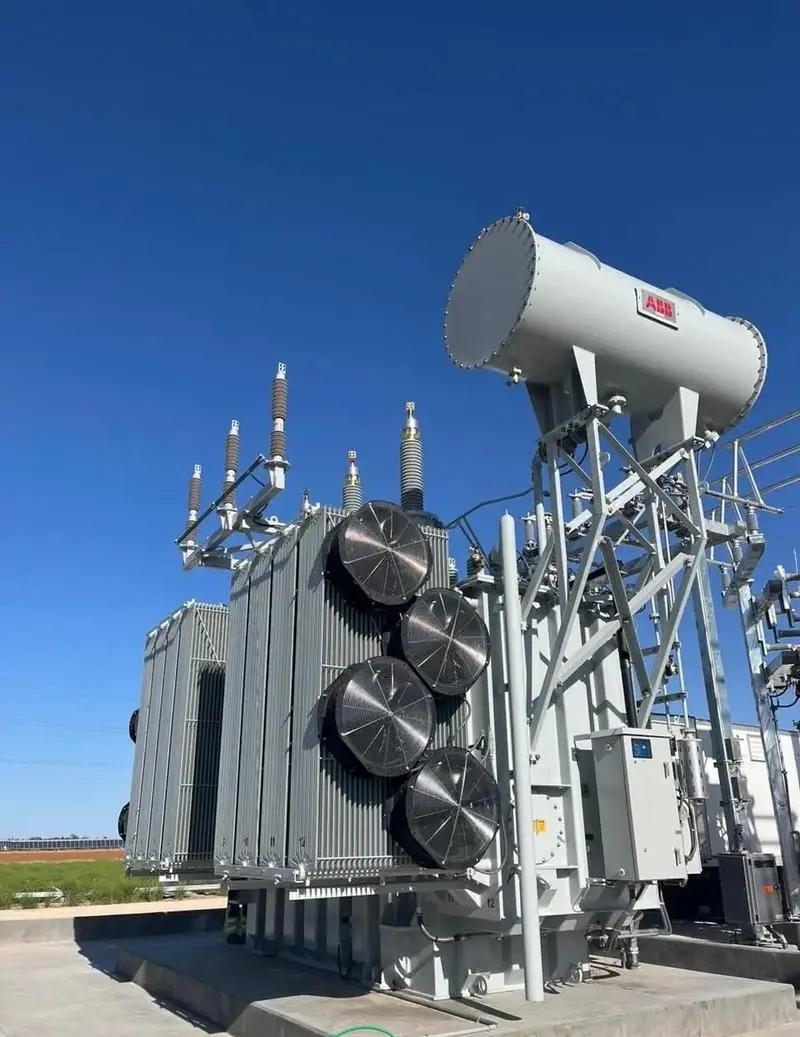

Расширительный бак (консерватор)

В консерваторном масляном трансформаторе (серия TM) используется расширительный бак:

• Компенсирует тепловое расширение масла при изменении нагрузки и температуры.

• Снижает контакт масла с воздухом, уменьшает старение и окисление.

• Уровнемер на консерваторе позволяет быстро оценить состояние масла.

Воздухоосушитель, силикагель и защита от влаги

Чтобы масло и изоляция не набирали влагу, на консерваторе ставится:

• Воздухоосушитель с силикагелем – впитывает влагу из воздуха, поступающего в трансформатор.

• Прозрачный корпус позволяет визуально контролировать состояние силикагеля (изменение цвета).

• Правильная работа воздухоосушителя критична для ресурса масла и изоляции, поэтому я всегда включаю его в регламент осмотров.

Вводы, выводы и клеммы

Подключение к сети делается через:

• Вводы ВН и НН – фарфоровые или композитные проходные изоляторы.

• Клеммные планки, болтовые зажимы и шины для удобного присоединения кабеля или ошиновки.

• Для наружных установок на опоре часто применяют штыревые вводы и удобные точки подключения для грозозащиты и заземления, в сочетании с внешними аппаратами защиты (например, с наружными вакуумными выключателями ZW32-12G: ZW32-12G столбовой выключатель).

РБВ (переключатель без возбуждения)

Во всех нормальных масляных распределительных трансформаторах 6–10/0,4 кВ ставится РБВ — off-load tap changer:

• Диапазон регулировки обычно ±2×2,5% или ±5% по стороне ВН.

• Переключение ступеней делается только при отключённом трансформаторе.

• Это позволяет подогнать напряжение 0,4 кВ под реальные условия сети и падения напряжения на линии.

Защитные устройства и контроль

Для защиты масляного распределительного трансформатора и контроля его состояния применяются:

• Бухгольцев реле (для TM с консерватором) – реагирует на газообразование и быстрый поток масла при внутренних повреждениях.

• Предохранительный клапан / клапан сброса давления – защищает бак от разрушения при аварийном росте давления.

• Термометры и датчики температуры – показывают температуру масла и, при необходимости, могут выдавать сигнал/аварию.

• Сигнализатор уровня масла – на консерваторе или на баке (для герметичных серий).

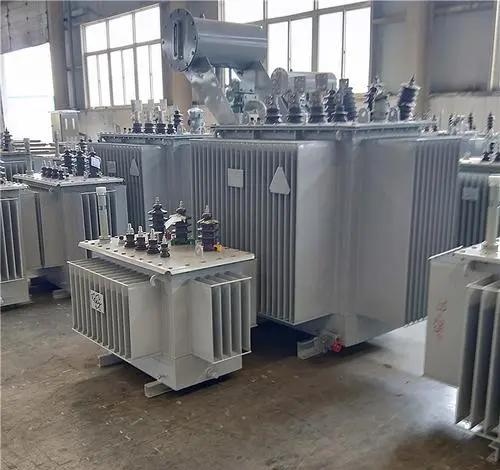

Серии TM и TMG

Мы обычно предлагаем два основных типа масляных распределительных трансформаторов:

• TM – классический консерваторный трансформатор:

• Открытое масло, расширитель, воздухоосушитель, Бухгольцев реле.

• Удобен в обслуживании, проще в ремонте, привычен для многих РЭС и промышленных предприятий.

• TMG – герметичный масляный трансформатор:

• Полностью герметичный бак, гофрированные стенки, без консерватора.

• Минимальное обслуживание, низкий риск попадания влаги, компактные размеры и хорошая работа на улице в диапазоне от сильных морозов до жары.

По факту, выбор между TM и TMG я всегда завязываю на требования по обслуживанию, доступности персонала и политике эксплуатирующей организации: где важен минимум сервиса и компактность — логичен TMG, где есть своя служба эксплуатации и нужны классические решения — там отлично работают TM.

Как работает масляный распределительный трансформатор

Электромагнитная индукция и передача энергии

Масляный распределительный трансформатор работает по простому принципу:

• на первичную обмотку подаётся напряжение 6–10 кВ (или 20–35 кВ);

• в магнитопроводе создаётся переменное магнитное поле;

• в вторичной обмотке наводится пониженное напряжение 0,4 кВ за счёт разного числа витков.

Электрическая связь между обмотками отсутствует — энергия передаётся только через магнитный поток. Это повышает электробезопасность и надёжность сети.

Роль трансформаторного масла в изоляции

В масляном распределительном трансформаторе масло решает сразу две задачи:

• электрическая изоляция между обмотками, вводами, корпусом;

• заполнение полостей и вытеснение воздуха, чтобы не было частичных разрядов.

Чем выше пробивное напряжение масла и чем ниже влага, тем надёжнее работает трансформатор при перегрузках и скачках напряжения.

Как работает масляное охлаждение

При работе обмотки и магнитопровод греются. Трансформаторное масло отбирает это тепло и переносит его к стенкам бака и радиаторам:

• горячее масло поднимается вверх;

• более холодное опускается вниз;

• образуется естественная циркуляция без насосов.

Так снижаются температуры «горячих точек» и продлевается срок службы изоляции.

Режим охлаждения ONAN (естественное масло / естественный воздух)

Для типового масляного распределительного трансформатора 6–10/0,4 кВ используют класс охлаждения ONAN:

• O — масло как охлаждающая и изоляционная среда;

• N — естественная циркуляция масла внутри бака;

• AN — естественный обдув бака и радиаторов наружным воздухом.

Это самый простой, бесшумный и неприхотливый вариант охлаждения для трансформаторов до ≈2500 кВА, особенно во дворовых и опорных подстанциях.

Принудительное масло- и воздухоохлаждение (для мощных узлов)

На более мощных и нагруженных объектах применяют:

• ONAF — естественная циркуляция масла + принудительный обдув радиаторов вентиляторами;

• OFAF / OFWF — насосная прокачка масла через радиаторы или водяные теплообменники.

Такие схемы позволяют держать температуру под контролем при высокой плотности нагрузки, но требуют более сложного обслуживания и контроля.

Отвод тепла через радиаторы и гофробаки

У масляных распределительных трансформаторов тепло рассеивается:

• через радиаторы на баке;

• через гофрированные стенки бака (корпус «аккордеон»);

• за счёт естественного обдува наружным воздухом.

При проектировании подстанций мы часто комбинируем трансформаторы с масляным охлаждением и современными КРУ, например, металлоклодированным КРУ KYN96-12 с вакуумными выключателями — так сборка получается компактной и удобной в обслуживании: металлоклáдное КРУ KYN96-12.

Внутренние потоки масла и контроль горячих точек

Внутри бака масляный поток организован так, чтобы:

• интенсивнее омывать верхние части обмоток, где максимальные температуры;

• не допускать локальных перегревов в зонах контактов, ступеней РБВ, стяжек;

• выравнивать температуру по высоте обмоток и магнитопровода.

Корректно рассчитанные каналы для масла и площадь радиаторов — ключ к тому, чтобы масляный распределительный трансформатор спокойно держал перегрузки и стабильно работал в российском климате от суровой зимы до жары.

Виды масляных распределительных трансформаторов

Трёхфазный масляный распределительный трансформатор 6–10/0,4 кВ

Для России это базовое решение для РП, КТП, промышленных и городских сетей.
Что обычно выбирают заказчики:

• Мощность: 25–2500 кВА

• Номинальное напряжение: 6 или 10 кВ / 0,4 кВ

• Исполнение: TM (с расширителем) или TMG (герметичное)
  Трёхфазный масляный распределительный трансформатор даёт оптимальный баланс по цене, КПД и ресурсу, поэтому его ставят и сетевые компании, и заводы, и девелоперы.

Однофазный масляный трансформатор

Однофазные масляные трансформаторы в России берут точечно, когда:

• нужно дешёвое решение для протяжённых сельских ЛЭП;

• питание одиночных потребителей (дом, ферма, насосная);

• есть жёсткие ограничения по опорам и габаритам.
  Обычно это навес на опоре, с низкой мощностью, максимум — простое и надёжное питание.

Герметичный или с расширителем (консерватором)

Мы делим масляные трансформаторы на два основных типа:

• Герметичный трансформатор (TMG-серия)

• полностью герметичный бак;

• минимум обслуживания (нет доступа воздуха к маслу);

• хорошо подходит для городских КТП, ТП во дворах, промзон.

• Трансформатор с расширителем (TM-серия)

• есть консерватор, дыхательный фильтр, Buchholz-реле;

• удобнее для регулярной диагностики, масляных анализов и ДГА;

• часто выбирают сетевые компании, где важен контроль состояния.

Опорные (столбовые) масляные трансформаторы

Опорный масляный распределительный трансформатор крепится на опоре ВЛ:

• минимальные затраты на площадку и строительство;

• идеален для сельских сетей 6–10/0,4 кВ;

• компактный бак, усиленные вводы, повышенные требования к арматуре и заземлению.
  Для линий, где стоят высоковольтные предохранители (например, типа ветровых плавких вставок 35 кВ), такие трансформаторы — стандартное решение.

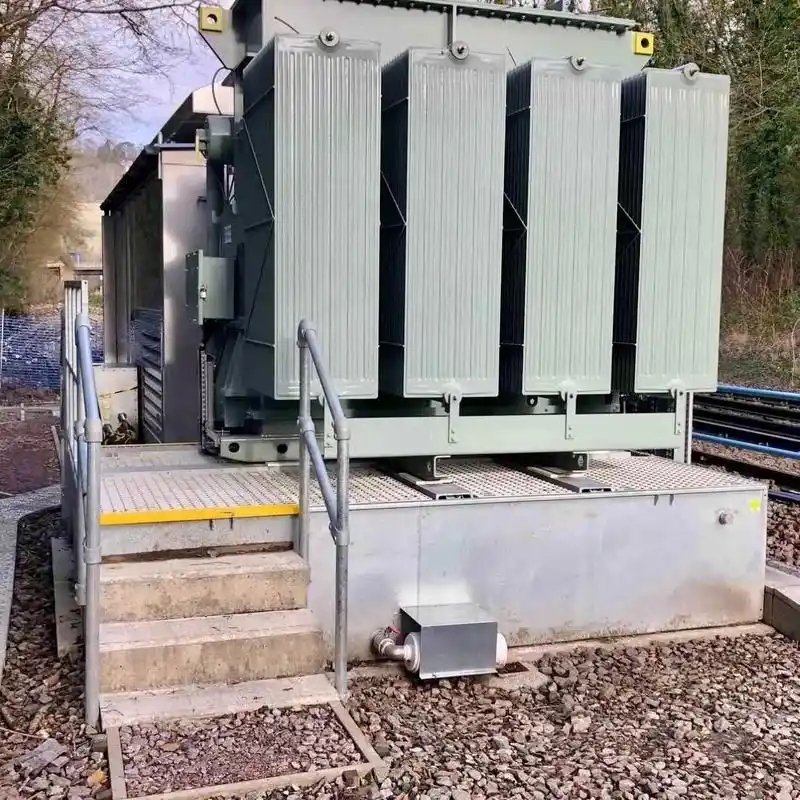

Наземные (киосковые, pad-mounted) трансформаторы

Наземный масляный трансформатор обычно ставят:

• в составе КТП киоскового типа;

• на бетонном фундаменте или моноблоке (pad-mounted);

• во дворах ЖК, на заводских площадках, у ТРЦ и логистических центров.
  Корпус — с повышенной степенью защиты, доступ к вводам ограничен, что удобно для городской застройки и объектов с жёсткими требованиями по безопасности.

Энергоэффективные и малопоточные масляные трансформаторы

Рынок РФ активно уходит в сторону низких потерь и повышенного КПД:

• сниженные холостые и нагрузочные потери (класс энергоэффективности по IEC / ГОСТ);

• оптимизированное магнитопровод и обмотки;

• меньший нагрев и увеличенный ресурс изоляции.
  Такие энергоэффективные масляные распределительные трансформаторы особенно выгодны для сетевых компаний и крупных промышленных потребителей — экономия на потерях в сети окупает разницу в цене.

Специальные масляные трансформаторы для ВИЭ и промышленности

Под задачи конкретных проектов мы делаем специсполнения:

• трансформаторы для ветро- и солнечных электростанций (нестандартные обмотки, повышенные токи, нестабильная генерация);

• для тяжёлой промышленности: печи, приводы, насосные станции, компрессорные;

• исполнение с биоразлагаемым или трудногорючим маслом, усиленной охлаждающей системой, нестандартными выводами и коробками.

Так выбирают те, кому нужен не просто «масляный распределительный трансформатор 6–10/0,4 кВ», а подогнанное под объект решение, которое выдержит реальные российские условия по климату, пусковым токам и качеству сети.

Преимущества масляного распределительного трансформатора

Высокая эффективность охлаждения и перегрузочная способность

У масляного распределительного трансформатора самый стабильный тепловой режим:

• масло эффективно отводит тепло от обмоток к стенкам бака и радиаторам;

• режим ONAN (естественная циркуляция масла и воздуха) позволяет спокойно держать кратковременные перегрузки без риска перегрева;

• при грамотном подборе мощности трансформатор уверенно работает в пиковые часы нагрузки, что критично для российских городских и сельских сетей.

Надёжная изоляция и долгий срок службы

Масло одновременно и охлаждает, и изолирует:

• высокая электрическая прочность масляной изоляции защищает от пробоев при грозовых и коммутационных перенапряжениях;

• при регулярном контроле состояния масла ресурс масляного распределительного трансформатора легко уходит за 25–30 лет;

• для сетевых и промышленных объектов это минимизация незапланированных остановок и ремонтов.

Стоимость и экономия против сухих трансформаторов

По цене владения масляный трансформатор чаще выигрывает у сухого:

• ниже первоначальная стоимость за 1 кВА;

• проще конструкция, меньше дорогих материалов (смола, сложные корпуса);

• ремонт и обслуживание (фильтрация масла, замена вводов, арматуры) обходятся дешевле, чем капитальный ремонт литых обмоток сухого типа.

Высокий КПД и сниженные потери

Современный масляный распределительный трансформатор 6–10/0,4 кВ делается уже сразу как низко поточный и энергоэффективный:

• сниженные холостые потери за счёт улучшенной магнитопровода;

• оптимизированные потери короткого замыкания за счёт правильной конструкции обмоток;

• в российских сетях с долгим временем работы под нагрузкой это быстро даёт экономию на счётах за электроэнергию.

Уверенная работа на улице и в тяжёлых условиях

Для улицы и жёсткого климата России масляный распределительный трансформатор — фактически стандарт:

• герметичные или с расширителем баки выдерживают перепады температуры, снег, дождь, пыль;

• нормальная работа при низких температурах при использовании правильного сорта трансформаторного масла;

• корпус и вводы рассчитаны на уличную установку рядом с наружными разъединителями и выключателями нагрузки, например с теми же вакуумными решениями уровня 6–35 кВ, как у наших наружных выключателей нагрузки с вакуумной дугогашением.

Гибкость по мощностям и исполнению

Масляный распределительный трансформатор легко подстроить под конкретный объект:

• широкий диапазон мощностей (от десятков до тысяч кВА);

• варианты подключения, типы баков (с радиаторами, гофрированными стенками), исполнение полюсное, наземное, киосковое, pad-mounted;

• возможность выбора герметичного исполнения или с расширителем, нужных вводов, РБВ, приборов защиты под требования сетевой компании или промышленного заказчика.

Ограничения и риски масляного распределительного трансформатора

Пожароопасность и горючесть масла

Масляный распределительный трансформатор всегда связан с риском возгорания:

• трансформаторное минеральное масло — горючее, при пробое изоляции возможен всплеск давления и выброс масла;

• обязательны: противопожарные расстояния, маслоприёмники, система пожаротушения (порошок, газ, вода-микроспрей);

• в ответственных объектах я часто рекомендую малогорючие или биоразлагаемые масла, чтобы снизить риски и упростить согласование с надзорными органами.

Экологические риски протечек и разливов

Любой масляный трансформатор — это потенциальный источник загрязнения почвы и грунтовых вод:

• при протечке масло попадает в землю, лотки, канализацию;

• для уличных подстанций делаю:

• маслоприёмный приямок или поддон,

• герметичный лоток с сорбирующим наполнителем;

• важно сразу закладывать в проект систему локализации разливов и регламент по уборке.

Обслуживание и контроль состояния масла

Масляный распределительный трансформатор требует регулярного сервиса:

• анализ масла: проба на пробивное напряжение, влагу, кислотность;

• DGA (анализ растворённых газов) — раннее выявление скрытых дефектов обмоток и контактных соединений;

• контроль:

• герметичности бака и вводов,

• состояния РБВ (переключатель без возбуждения),

• дыхателя и силикагеля.

Без регламента обслуживания трансформатор из ресурса в 25–30 лет легко превращается в 10–12.

Шум и требования по размещению

По уровню шума масляный распределительный трансформатор обычно громче сухого:

• источник — магнитострикция сердечника и вибрация бака;

• в жилой застройке и рядом с офисами закладываю:

• шумозащитные экраны,

• удаление от окон/жилья,

• фундамент, который гасит вибрацию;

• если трансформатор размещают на опоре (как опорный силовой трансформатор на опоре ВЛ), вопрос шума к жилью становится критичным.

Пространство, фундамент, зоны безопасности

Масляный трансформатор требует:

• фундамента, рассчитанного на массу бака с маслом и возможные динамические нагрузки;

• безопасных расстояний:

• до зданий,

• до ограждений,

• до линий ВЛ и КЛ;

• ограждения и запрета доступа посторонних;

• грамотного заземления и уравнивания потенциалов — вместе с коммутацией на стороне ВН и защитой (например, с применением аппаратуры разъединения и предохранителей на ВН вроде высоковольтных ограничительных предохранителей).

Типичные откази масляного распределительного трансформатора

В российских сетях я чаще всего вижу такие сценарии выхода из строя:

• межвитковые замыкания в НН/ВН обмотках из‑за перегрузок или старения изоляции;

• пробой вводов (особенно при повреждённой изоляции и загрязнении);

• локальный перегрев из-за:

• плохих контактных соединений,

• неправильной настройки РБВ;

• разгерметизация бака:

• подсос влаги,

• окисление масла,

• падение изоляционных свойств;

• повреждения из‑за КЗ в сети (ударные токи, электродинамические усилия).

Все эти риски можно держать под контролем, если изначально правильно выбрать модель масляного распределительного трансформатора, выполнить монтаж по нормам и не экономить на регулярном обслуживании.

Масляный распределительный трансформатор vs сухой трансформатор

Охлаждение: масло против воздуха/эпоксидной смолы

• Масляный распределительный трансформатор: охлаждение за счёт циркуляции масла и теплоотдачи через радиаторы или гофрированные стенки (ONAN, ONAF). Хорошо держит перегрузки и работает стабильно при -45…+40 °C, что важно для регионов РФ.

• Сухой (cast-resin): охлаждение воздухом, без масла. Чувствительнее к пыли, влажности и перегреву, требует более «тепличных» условий.

Изоляция: жидкая vs твёрдая

• Масляный трансформатор — жидкая изоляция (трансформаторное масло) + бумага. Высокая диэлектрическая прочность, надёжность при грозовых и коммутационных перенапряжениях.

• Сухой трансформатор — твёрдая эпоксидная смола. Нет масла, но локальный перегрев критичен: при повреждении смолы ремонт часто невозможен.

Установка: улица vs помещение

• Масляный распределительный трансформатор — оптимален для уличных КТП, опорных подстанций, промплощадок, строительства, ВИЭ. Нормально переносит снег, дождь, пыль, вибрации. Для внешней защиты применяют молниеотводы, например ограничители перенапряжений 10 кВ.

• Сухой трансформатор — логичный выбор для закрытых помещений: ТП внутри ТЦ, БЦ, метро, больниц, где жёсткие требования по ПБ и экологии.

Пожарная и экологическая безопасность

• Масляный:

• риск возгорания масла при серьёзной аварии, нужны маслосборники, ограждения, системы пожаротушения;

• возможны протечки — критично рядом с водоёмами, питьевыми источниками.

• Сухой:

• нет масляной ванны — проще проходить экспертизы по пожарной и экологической безопасности;

• всё равно нужны меры по дымоудалению и огнестойким перегородкам.

КПД, потери и срок службы

• Масляный распределительный трансформатор обычно:

• выше КПД, ниже потери холостого хода и КЗ при той же мощности;

• лучше переносит длительные перегрузки;

• при нормальном обслуживании легко работает 30+ лет.

• Сухой: потери чуть выше, чувствителен к качеству монтажа и вентиляции, зато проще по эксплуатации в зданиях.

Надёжность и обслуживание

• Масляный:

• нужен регулярный контроль масла (проба, DGA, проверка герметичности, состояние РБВ/РПН);

• при правильном сервисе — очень предсказуемая работа, высокий ресурс.

• Сухой:

• меньше регламентов по обслуживанию;

• но если пошли трещины, частичные разряды в обмотках — ремонт ограничен, часто только замена.

Когда выбирать масляный распределительный трансформатор

Я однозначно выбираю масляный распределительный трансформатор, если:

• это уличная подстанция 6–10/0,4 кВ в городе или селе;

• промышленный объект с тяжёлыми условиями (пыль, вибрации, низкие температуры, частые перегрузки);

• ВИЭ (ветровые, солнечные парки), стройплощадки, временные схемы питания;

• важны минимальные потери и низкая стоимость кВА на всём сроке службы.

Сухой трансформатор логичен там, где главные критерии — пожарная безопасность и экология внутри здания, а не максимальная перегрузочная способность и минимальные потери.

Ключевые технические характеристики масляного распределительного трансформатора

Номинальная мощность и напряжение

В России масляный распределительный трансформатор обычно берут в стандартных рядах.

Типовые мощности (кВА):

Стандартные классы напряжения:

Схемы соединений и группы векторов

Чаще всего по ГОСТ и IEC для распределительных сетей:

• Y/Yn-0 – нейтраль ВН и НН глухозаземлённая

• Δ/Yn-11 – классический вариант 6–10/0,4 кВ для городских сетей

• Y/Δ-11 – под спецнагрузки и промышленность

Важно сразу фиксировать схему в ТЗ – чтобы не получить проблемы при параллельной работе трансформаторов.

КЗ-напряжение и потери

Ключевые параметры для сетевиков и проектировщиков:

*Конкретные цифры зависят от серии и требований заказчика (энергосбыт, Россети и т.п.).

Нагрев, изоляция, охлаждение

ONAN – базовый вариант для распределительных трансформаторов 25–2500 кВА. Радиаторы или гофробак обеспечивают естественную циркуляцию масла без насосов.

Уровень шума, IP и климатическое исполнение

Нормы и стандарты

Я ориентирую серию трансформаторов под реальные требования российских заказчиков:

• ГОСТ 11677, ГОСТ Р 52719, ГОСТ Р 54190, IEC 60076 – базовые документы

• Учёт требований сетевых компаний, промышленности и ТЗ EPC‑подрядчиков

• Совместимость с современным РУ и выключателями (например, с внутренними вакуумными выключателями по типу ZN85C-40.5)

Если нужно ТЗ «под проверку энергосбытом» – сразу закладываю мощность, Uкз, потери и класс изоляции под конкретную сеть 6–10/0,4 кВ.

Как выбрать масляный распределительный трансформатор

1. Нагрузка и запас по мощности

Сначала считаем реальную нагрузку, потом закладываем запас.

Минимум, что нужно знать:

Практика:
Для России по объектам до 1 МВт обычно ставлю запас по трансформатору не меньше 25–30 %.

2. Климат и условия установки

Для наших климатов трансформатор надо сразу подбирать под реальные условия, а не «по каталогу».

Для уличных установок закладываем нормальное обвязочное оборудование: от грозозащиты до высоковольтных ограничителей перенапряжений.

3. Внутренняя или наружная установка

Наружная установка (опора, КТП, площадка):

• стандартный масляный распределительный трансформатор 6–10/0,4 кВ;

• проще по вентиляции и пожарным нормам;

• нужны ограждение, заземление, маслосборник.

Внутренняя установка:

• жестче требования по пожарной безопасности;

• чаще берут герметичный трансформатор с уменьшенным объемом масла;

• продумываем вентиляцию и шумоизоляцию.

4. Охлаждение и изоляция

Для распределительных масляных трансформаторов в 90 % случаев применяем:

• Охлаждение ONAN (natural oil – natural air) — без насосов и вентиляторов, максимум надежности.

• Масло — минеральное, по требованию можем поставить биоразлагаемое или с повышенным классом пожаробезопасности.

• Изоляция обмоток — класс А (целлюлоза + масло) с нормированным перегревом.

Если ожидаются постоянные перегрузки и тяжелый режим — подбираем модель с увеличенной поверхностью охлаждения (радиаторы, гофрированные стенки).

5. Консерваторный или герметичный (TM vs TMG)

Коротко по выбору:

Для «типового» РУ 6–10/0,4 кВ в России сейчас все чаще заказывают герметичные TMG, особенно для КТП и опорных ТП.

6. Что обязательно указать в заявке производителю

Чтобы я мог дать точное предложение без «переписки на неделю», в запросе указываем:

• мощность трансформатора, кВА;

• напряжение ВН / НН (например, 6 или 10 кВ / 0,4 кВ);

• схема и группа соединения (например, Δ/Yn-11);

• исполнение: наружная / внутренняя, климатический район;

• тип: TM или TMG, гофробак или бак с радиаторами;

• количество и диапазон ступеней РПН без возбуждения (РБВ/OLTC off-load);

• требования по шуму, потерям, классу энергоэффективности;

• дополнительные опции: вводы, разъединители, датчики температуры, сигнализация.

7. Подбор масляного распределительного трансформатора WEISHO под задачу

Я подбираю WEISHO так, чтобы он закрывал не только «сегодняшнюю» нагрузку, но и перспективу:

• Распределительные сети 6–10/0,4 кВ — стандартные трехфазные TM/TMG до 2500 кВА.

• Промышленные объекты — заниженные потери, повышенная стойкость к перегрузкам и КЗ.

• Возобновляемые источники (СЭС, ВЭС) — усиленная изоляция, спец-схемы соединения, повышенные гармоники.

• Городская застройка / ТЦ / ЖК — малошумные и энергоэффективные герметичные трансформаторы.

При необходимости подбираем комплектующие — от вводов до композитных высоковольтных изоляторов (например, подвесных композитных изоляторов для ВЛ) — чтобы сразу закрыть весь узел поставки под ваши российские нормы и условия.

Монтаж масляного распределительного трансформатора

Выбор места и фундамент

При установке масляного распределительного трансформатора я всегда смотрю на три вещи: безопасность, доступ и климат.

Основные требования к площадке:

• Сухое, не затапливаемое место, без скопления талой и дождевой воды.

• Надёжное основание: ж/б плита или фундамент, рассчитанный на массу трансформатора с запасом.

• Удобный подъезд для автокрана и транспорта.

• Для уличной установки — ориентация так, чтобы минимизировать прямое солнце и попадание снега/льда на вводы.

Фундамент под масляный трансформатор:

• ровная горизонтальная поверхность;

• анкерные болты или опорные швеллеры;

• при необходимости — маслоприёмник/маслосборник под трансформатор.

Отступы, ограждение и зоны безопасности

Для наружной установки масляного трансформатора важно выдержать расстояния и защиту людей:

• Минимальные электрические зазоры до зданий, ЛЭП, кабелей — по ПУЭ и проекту.

• Ограждение (металлический забор) по периметру, с запираемыми воротами.

• Предупредительные знаки «Высокое напряжение», «Посторонним вход воспрещён».

• Безопасная зона вокруг трансформатора — без стоянки авто, складирования материалов, открытого огня.

Транспортировка, разгрузка и установка

Масляный распределительный трансформатор 6–10/0,4 кВ всегда планируем как тяжёлое и ответственное оборудование:

• Используем автокран/погрузчик по массе из паспорта.

• Строповка — только за штатные проушины, без захвата за вводы, радиаторы и бак.

• При разгрузке контролируем крен и раскачивание.

• После установки на фундамент — выравниваем по уровню, фиксируем анкерами.

Если в составе проекта стоят высоковольтные предохранители или реклоузеры — заранее закладываем совместимость с нашим трансформатором и решениями вроде наружных предохранителей RW7-12 или столбовых автопереключателей 11 кВ с сайта WEISHO.

Заправка маслом, дегазация и проверки

Варианты:

• Герметичный трансформатор (TMG) обычно поставляется уже заправленным.

• Расширительный (TM) часто заполняется маслом на месте или масло доливается.

Ключевые моменты:

• Используем только проверенное трансформаторное масло нужного класса.

• При необходимости — вакуумная дегазация и сушка масла перед заливкой.

• Контроль уровня масла по указателю, проверка герметичности бака и вводов.

• Проверка работы дыхателя и силикагеля.

Перед включением полезно свериться с типовыми инструкциями и протоколами испытаний — у нас на сайте есть раздел с технической документацией и каталогами: скачивания WEISHO.

Подключение ВН, НН и заземление

Подключение масляного распределительного трансформатора делаю только после полного завершения механического монтажа:

• ВН (6–10–35 кВ) — кабельные муфты или присоединение к ошиновке / воздушной линии через опорные изоляторы и защитную аппаратуру.

• НН (0,4 кВ) — шины или кабели на выводы НН с учётом токовых нагрузок и нагрева.

• Нулевая точка (нейтраль) — заземление по проекту (глухозаземлённая, изолированная, через заземляющее сопротивление и т.п.).

• Корпус трансформатора, бак, двери КТП — обязательное рабочее и защитное заземление.

Первое включение и приёмосдаточные испытания

Перед первым включением масляного трансформатора я обязательно прохожу чек-лист:

1. Внешний осмотр: отсутствие течей масла, повреждений вводов, целостность уплотнений.

2. Проверка положения переключателя ответвлений (РБВ) — соответствует проектному напряжению.

3. Измерения:

• сопротивление изоляции ВН/НН и обмотка–корпус;

• коэффициент трансформации;

• проверка маркировки фаз и векторной группы.

4. Пофазное включение через коммутирующий аппарат с контролем тока и напряжения.

5. Контроль температуры масла, уровня шума, отсутствия посторонних запахов и вибраций.

После успешных испытаний и прогонки под пробной нагрузкой трансформатор принимаем в постоянную эксплуатацию и фиксируем начальные параметры в журнале — это база для дальнейшей диагностики и обслуживания.

Эксплуатация и обслуживание масляного распределительного трансформатора

Правильная эксплуатация и регулярное обслуживание масляного распределительного трансформатора напрямую влияют на ресурс, надежность и отсутствие аварий. В российских условиях (перепады температур, гололёд, пыль, коррозия) я всегда закладываю чуть более плотный график осмотров и контроля.

Ежедневные и периодические осмотры

Минимальный набор визуального контроля по месту:

• проверяем корпус и вводы на отсутствие трещин, подтёков масла, следов перегрева;

• смотрим уровень масла по указателю (для консерваторных TM и герметичных TMG);

• контролируем показания термометров (масло, обмотки), отсутствие срабатываний защиты;

• проверяем состояние окружающей территории: зазор до ограждений, отсутствие мусора, посторонних предметов.

Для опорных решений удобно использовать компактные однофазные масляные трансформаторы, монтируемые на столб, обслуживание их по факту такое же, но доступ нужно продумать заранее.

Контроль уровня масла, температуры и дыхательного фильтра

По графику (обычно 1 раз в месяц, для ответственных объектов чаще):

• сверяем уровень масла при отключённом и прогретом состоянии;

• фиксируем максимальную температуру за период по стрелке фиксатора;

• проверяем дыхатель (breather): цвет силикагеля, целостность стекла, отсутствие подсоса воздуха в обход фильтра;

• зимой следим, чтобы не было обмерзания дыхателя и нарушения работы консерватора.

Анализ трансформаторного масла

Не реже 1 раза в год (для старых и загруженных трансформаторов — чаще) проводим лабораторные испытания:

• диэлектрическая прочность — определяет, выдержит ли масло рабочее напряжение;

• влага (ppm) — рост влаги = падение изоляции и ускоренное старение бумаги;

• кислотное число — показывает степень старения масла и активность коррозионных процессов;

• при необходимости — содержание твёрдых примесей и межфазное напряжение.

При ухудшении показателей нужно не тянуть, а сразу планировать фильтрацию или регенерацию.

DGA (растворённые газы) для выявления внутренних дефектов

DGA (анализ растворённых газов) — лучший способ поймать проблему до аварии:

• по составу газов (водород, ацетилен, этилен и др.) видим частичные разряды, перегрев металла, пробой изоляции;

• по динамике (сравнению результатов за разные периоды) отслеживаем развитие дефекта;

• для ответственных масляных распределительных трансформаторов 6–10/0,4 кВ DGA делают хотя бы раз в 1–2 года, а при подозрениях — внепланово.

Фильтрация, регенерация и замена масла

Стратегия по маслу простая:

• фильтрация — удаляем влагу и механические примеси, когда показатели «просели», но ещё не критично;

• регенерация — более глубокая очистка, восстановление свойств масла, выгоднее полной замены для крупных мощностей;

• полная замена — когда масло «убито» (высокое кислотное число, тёмный цвет, низкая прочность) или при серьёзном внутреннем повреждении.

Работы выполняются только спецоборудованием и с вакуумной обработкой, чтобы не загнать в трансформатор воздух и влагу.

Проверка защит и РПН/РБВ

По регламенту (обычно 1 раз в год):

• испытываем защитные устройства: газовое реле (Buchholz), устройства сброса давления, сигнализацию перегрева;

• проверяем работу реле максимального тока и выключателей на стороне ВН и НН (в связке, например, с внутренними высоковольтными выключателями типа вакуумных выключателей 12 кВ);

• проводим ревизию переключателя ответвлений без возбуждения (РБВ / OLTC off-load): состояние контактов, механизм переключения, соответствие фактического положения паспортному;

• проверяем контакты на выводах, степень подтяжки, отсутствие нагрева.

График ТО масляного распределительного трансформатора

Базовый подход, который хорошо работает в российских сетях:

• Ежедневно / смена: визуальный осмотр, температура, уровень масла (по возможности).

• Ежемесячно: расширенный осмотр, состояние дыхателя, проверка показаний приборов.

• Ежегодно: лабораторный анализ масла, проверка защит, термометров, контактных соединений, измерение сопротивления изоляции.

• Раз в 3–5 лет: DGA, комплексная диагностика, ревизия РБВ, при необходимости — фильтрация или регенерация масла.

Чёткий и фиксированный регламент обслуживания масляного распределительного трансформатора — самый дешёвый способ избежать аварийного отключения и сохранить ресурс оборудования на 25–30 лет и больше.

Безопасность и экология масляных распределительных трансформаторов

Пожарная безопасность масляных трансформаторов

Масляный распределительный трансформатор всегда рассматриваем как потенциальный источник пожара, поэтому закладываем защиту сразу в проект:

• выбор малогорючего или трудногорючего трансформаторного масла;

• установка термодатчиков, реле давления и газовой защиты для раннего выявления аварии;

• противопожарные расстояния до зданий и других установок;

• применение огнестойких перегородок, экранов и противоискровых разрядников на ВН стороне.

Локализация и сбор трансформаторного масла

Чтобы исключить загрязнение грунта и вод, под масляный распределительный трансформатор обязательно продумываем маслоулавливание:

• маслосборные ванны и поддоны под баком;

• бетонные или металлические обвалования (bunds) с расчётным объёмом не меньше полного объёма масла;

• дренаж и системы сбора проливов с возможностью откачки и утилизации;

• сорбенты для оперативного сбора мелких протечек.

Огнестойкие и биоразлагаемые масла

Для ответственных объектов (ТРЦ, ЖК, подстанции в черте города, экозоны) всё чаще закладываем:

• огнестойкие эфирные и сложноэфирные масла с высокой температурой вспышки;

• биоразлагаемые жидкости, которые снижают экологические риски при утечке;

• подбор масла под климат, режим нагрузки и требования локальных норм (ПУЭ, СП, СанПиН).

Заземление и защита от грозовых перенапряжений

Корректное заземление — ключ к безопасности масляного трансформатора:

• надёжное заземление бака, нейтрали и всех доступных металлических частей;

• шины выравнивания потенциалов и единый контур ЗУ подстанции;

• применение грозозащитных разрядников и ОПН на стороне ВН, например, в комплекте с современными подвесными молниеотводами 110–220 кВ на крупных узловых подстанциях.

Соответствие нормам и стандартам РФ

При поставке масляного распределительного трансформатора мы всегда проверяем соответствие:

• ПУЭ, ГОСТ, ТР ТС, СП по пожарной и экологической безопасности;

• требованиям сетевых компаний и промышленных заказчиков (ФСК, Россети, крупные заводы);

• местным правилам обращения с опасными отходами и нефтепродуктами.

Утилизация и переработка

В конце срока службы масляный трансформатор нельзя просто «выкинуть»:

• трансформаторное масло сдаём на регенерацию или специализированную утилизацию;

• сталь бака, магнитопровод и цветные металлы обмоток идут в переработку;

• все операции оформляются актами и паспортами отходов для отчётности перед контролирующими органами.

Такой подход позволяет эксплуатировать масляный распределительный трансформатор безопасно для людей и с минимальным воздействием на окружающую среду.

Применение масляных распределительных трансформаторов

Сети 6–10/0,4 кВ в городе и селе

Масляный распределительный трансформатор 6–10/0,4 кВ — это базовое решение для РУ-0,4 кВ в городских и сельских подстанциях. Я его обычно применяю там, где важно:

• стабильное питание жилых кварталов и частного сектора;

• работа при перепадах нагрузки (вечерние пики, сезонные дачи);

• уверенный пуск бытовых и коммунальных нагрузок (лифты, насосы, котельные).

Промышленные предприятия

Для заводов, ЦХ, компрессорных, насосных и КИП масляный трехфазный трансформатор — самый рабочий вариант:

• хорошо держит пусковые токи двигателей;

• устойчив к перегрузкам и небалансу фаз;

• дешевле и проще в обслуживании, чем сухой аналог при тех же мощностях.

Коммерческая и инфраструктурная застройка

В ТЦ, БЦ, логистике, транспортных узлах масляный распределительный трансформатор ставят:

• в отдельно стоящих КТП или на площадке с огне- и маслосборником;

• когда нужен ресурс 25+ лет и высокий КПД;

• при жестких требованиях по надежности питания (ИТ-инфраструктура, холод, вентиляция).

Возобновляемая энергетика

Для ВИЭ масляный трансформатор — фактически стандарт:

• ветропарки — повышающие и понижающие масляные трансформаторы возле турбин;

• СЭС — трансформатор между инверторной станцией и сетью 6–35 кВ;

• гибридные системы — работа с нестабильной генерацией и частыми режимами перетока мощности.

Стройплощадки и временное электроснабжение

На стройках и временных площадках я предпочитаю уличный масляный трансформатор:

• спокойно переносит пыль, грязь, вибрации, перепады температуры;

• ставится в КТП или на фундаментной плите;

• легко переносится/переустанавливается на следующий объект.

Модернизация и расширение сетей

При реконструкции РП и КТП, замене старых ТМ/ТМГ, при усилении фидеров масляный распределительный трансформатор даёт:

• снижение потерь (низкие холостые и нагрузочные потери);

• запас по перегрузкам для будущего роста нагрузки;

• гибкие варианты исполнения — опорный, комплектная КТП, наземный, мачтовый.

Во всех этих задачах масляный распределительный трансформатор работает в связке с силовой аппаратурой (выключатели нагрузки, предохранители, измерительные трансформаторы тока). Для комплексных решений мы часто дополняем КТП, например, внутренними вакуумными выключателями нагрузки FZN или измерительными трансформаторами тока серии LZZB9-24 с нашего ассортимента:

• вакуумный выключатель нагрузки FZN61-12

• измерительный трансформатор тока LZZB9-24

Почему стоит выбирать брендовый масляный распределительный трансформатор

Преимущества работы с опытным производителем

Если брать масляный распределительный трансформатор у проверенного бренда, заказчик выигрывает сразу по нескольким пунктам:

• стабильные параметры по ГОСТ и IEC

• предсказуемый ресурс (нет «лотереи» с дешёвыми сборками)

• понятная поддержка и гарантия

Контроль качества и испытания

Мы для каждого масляного распределительного трансформатора (TM, TMG и др.) обязательно делаем:

• рутинные типовые и приемосдаточные испытания

• проверку потерь, нагрева, уровня шума

• контроль герметичности бака и качества масла

• испытания изоляции и выдержки КЗ

Отдельно по проекту можно закладывать комплексную защиту по стороне ВН (отключатели, предохранители, разрядники и, при необходимости, высоковольтные предохранители серии HRW5).

Индивидуальная комплектация и опции

Мы подстраиваем масляный распределительный трансформатор под задачу заказчика:

• мощность: от типовых 25–2500 кВА до нестандартных

• напряжение: 6–10/0,4 кВ, возможны другие комбинации

• исполнение: TM (с расширителем), TMG (герметичный), опции ONAN/ONAF

• вводы: напольное, мачтовое, киосковое исполнение

• доп.оборудование: РБВ, датчики температуры, сигнализация утечки, доп.защита по ВН

Кратко по возможностям:

Гарантия, сервис, поддержка

Мы работаем на долгий цикл эксплуатации, поэтому:

• даём расширенную гарантию (по договору)

• обеспечиваем техподдержку на стадии ТЗ, П и РД

• помогаем с подбором защит (в том числе по плавким предохранителям среднего и высокого напряжения)

• консультируем по монтажу, пусконаладке и обслуживанию

Как WEISHO работает с инженерами, EPC и сетевыми компаниями

Наш подход к проектам в России:

• для проектировщиков – быстрые техлисты, 3D/чертежи, помощь в выборе схем соединения и группы

• для EPC-подрядчиков – удобная логистика, гибкие сроки поставки, унификация по сериям

• для сетевых и промышленных заказчиков – типовые линейки масляных распределительных трансформаторов под 6–10/0,4 кВ, унифицированные ЗИП, поддержка по модернизации и замене устаревшего парка

Мы закрываем задачу «под ключ» по части масляного распределительного трансформатора: от подбора до сопровождения в эксплуатации.
