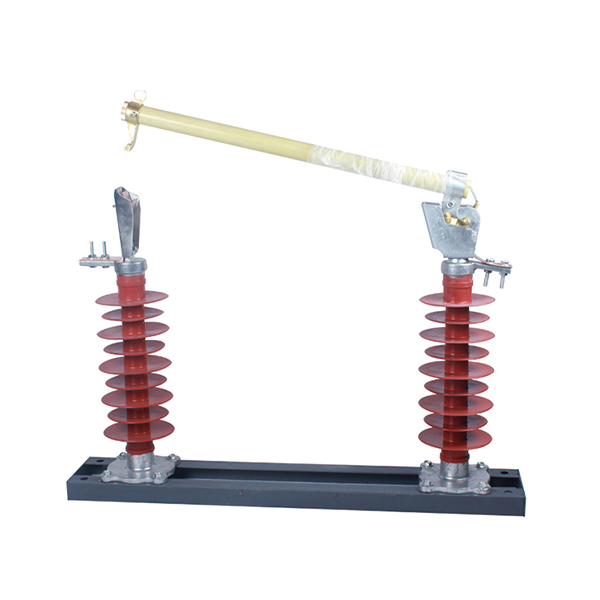

Выключаемый предохранитель высокого напряжения HRW5 — это надежное и эффективное устройство электрозащиты, специально разработанное для высоковольтных систем электропитания. Он заслужил репутацию ключевого компонента в защите электрических цепей, оборудования и обеспечении стабильной работы распределительных сетей электропитания. Будь то городские электросети, проекты по электрификации сельской местности или промышленные установки, этот предохранитель играет решающую роль в предотвращении потенциальных электрических катастроф, вызванных перегрузками и короткими замыканиями.
Изолирующая опора: Изготовленная из высококачественных изоляционных материалов, изолирующая опора обеспечивает прочную основу для всего узла предохранителя. Она не только надежно удерживает статические контакты на месте, но и обеспечивает отличную электрическую изоляцию от монтажной конструкции. Этот компонент разработан для того, чтобы выдерживать суровые условия окружающей среды, такие как экстремальные температуры, влажность и воздействие загрязняющих веществ, без ущерба для его изоляционных свойств.
Предохранительная трубка: Предохранительная трубка является сердцем HRW5. Состоящая из внутренней дугогасительной трубки и внешнего защитного слоя, она вмещает динамические контакты и предохранительный элемент. Внутренняя дугогасительная трубка, обычно изготавливаемая из специализированных материалов, таких как керамика или термостойкие полимеры, предназначена для быстрого гашения электрической дуги, образующейся при плавлении предохранительного элемента. Внешний слой обеспечивает механическую прочность, защищая внутренние компоненты от физических повреждений во время установки, эксплуатации и воздействия окружающей среды.
Контактная система: Контактная система состоит из точно спроектированных статических и динамических контактов. Статические контакты закреплены на изолирующей опоре, а динамические контакты прикреплены к концам трубки предохранителя. Когда предохранитель находится в закрытом положении, эти контакты образуют надежное электрическое соединение, позволяя току плавно протекать по цепи. Высококачественные материалы и производственные процессы обеспечивают низкое контактное сопротивление и надежную проводимость.
Одной из примечательных особенностей конструкции HRW5 является оптимизированная геометрия для быстрого и надежного выпадения трубки предохранителя. Форма и распределение веса трубки предохранителя, а также конструкция механизма срабатывания тщательно откалиброваны. Когда элемент предохранителя расплавляется из-за чрезмерного тока, трубка высвобождается и быстро падает вниз, создавая четкую визуальную индикацию неисправности и обеспечивая безопасный изоляционный зазор в цепи. Такая конструкция снижает риск возникновения дуги и повторного возгорания, повышая общую безопасность.
Защита от перегрузки: в нормальных условиях эксплуатации предохранительный элемент в HRW5 способен выдерживать номинальный ток без перегрева. Однако, когда ток превышает номинальное значение из-за перегрузки, например, при увеличении электрической нагрузки сверх возможностей системы, предохранительный элемент начинает нагреваться. По мере повышения температуры предохранительный элемент в конечном итоге достигает точки плавления и перегорает, прерывая цепь и предотвращая повреждение подключенного оборудования.
Защита от короткого замыкания: в случае короткого замыкания, когда между двумя точками электрической цепи образуется путь с низким сопротивлением, через систему протекает чрезвычайно высокий ток. Предохранитель HRW5 реагирует на такую неисправность практически мгновенно. Высокий ток заставляет плавкий элемент предохранителя быстро расплавляться, и предохранительная трубка выпадает, отключая неисправный участок от остальной части электросети. Это быстрое действие помогает ограничить масштаб ущерба, вызванного коротким замыканием, и защищает другие компоненты электрической системы от воздействия.
Когда электрическая система работает нормально, предохранитель HRW5 остается в закрытом состоянии, а предохранительная трубка надежно удерживается на месте контактной системой. При обнаружении тока короткого замыкания предохранительный элемент расплавляется, освобождая механическое удержание предохранительной трубки. Под действием силы тяжести и заранее разработанного механизма освобождения предохранительная трубка затем падает вниз, создавая видимый разрыв в цепи. Эта четкая индикация позволяет обслуживающему персоналу быстро определить место неисправности и предпринять соответствующие действия по ремонту.

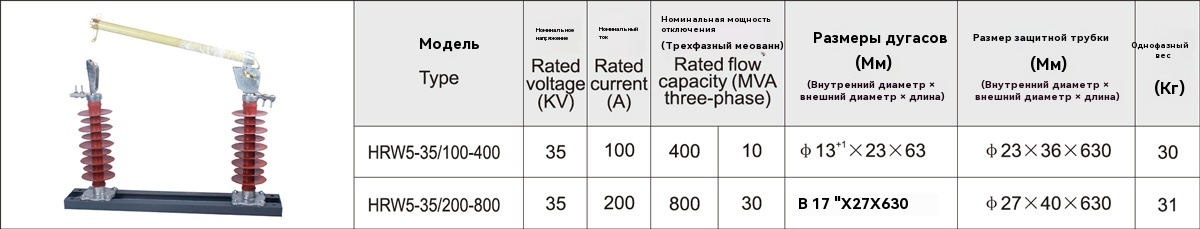

Номинальное напряжение: HRW5 рассчитан на номинальное напряжение 12 кВ, что делает его пригодным для широкого спектра систем распределения электроэнергии 10 кВ (где 12 кВ — стандартный уровень напряжения для учета нормальных колебаний напряжения). Такое номинальное напряжение обеспечивает совместимость с большинством распространенных высоковольтных электрических установок.
Номинальный ток: Доступный в различных вариантах номинального тока, включая 50 А, 100 А и 200 А, HRW5 можно выбрать в соответствии с конкретными требованиями к нагрузке защищаемой цепи. Будь то небольшие жилые приложения или крупные промышленные источники питания, доступен соответствующий номинальный ток.
Номинальный ток отключения: Для версии 50 А номинальный ток отключения составляет 5 кА; для версии 100 А — 8 кА; а для версии 200 А — 12,5 кА. Эти значения представляют максимальный ток короткого замыкания, который предохранитель может безопасно отключить, обеспечивая эффективную защиту даже в условиях серьезной неисправности.
Выдерживаемое напряжение промышленной частоты: Он может выдерживать напряжение промышленной частоты 42 кВ (между фазами и от фазы к земле) в течение 1 минуты, демонстрируя превосходные изоляционные характеристики в нормальных условиях эксплуатации. Это помогает предотвратить электрические пробои и обеспечивает надежность предохранителя с течением времени.
Выдерживаемое напряжение грозового импульса: HRW5 рассчитан на выдерживание номинального выдерживаемого напряжения грозового импульса 75 кВ (между фазами и от фазы к земле), обеспечивая надежную защиту от переходных перенапряжений, вызванных ударами молнии. Эта функция имеет решающее значение для поддержания целостности электрической системы в районах, подверженных грозовой активности.
Длина пути утечки: с длиной пути утечки не менее 280 мм предохранитель хорошо оснащен для предотвращения перекрытий из-за поверхностного загрязнения, влажности или других факторов окружающей среды. Это обеспечивает безопасную работу даже в сложных условиях на открытом воздухе.
Городские электросети: в густонаселенных городских районах, где надежное электроснабжение имеет важное значение для жилой, коммерческой и промышленной деятельности, предохранитель HRW5 устанавливается вдоль распределительных линий 10 кВ. Он защищает трансформаторы, распределительные устройства и другое критически важное электрооборудование от перегрузок и коротких замыканий, сводя к минимуму перебои в подаче электроэнергии и обеспечивая бесперебойную работу городской электрической инфраструктуры.
Электрификация сельской местности: для сельских районов с обширными и разбросанными сетями распределения электроэнергии HRW5 обеспечивает эффективное и экономичное решение для защиты. Он помогает защитить линии электропередач, которые снабжают электроэнергией отдаленные деревни, фермы и небольшие общины, обеспечивая стабильное электроснабжение для повседневной жизни, сельскохозяйственной деятельности и местного бизнеса.
Производственные предприятия: На промышленных производственных предприятиях, где работает большое количество электрических устройств и машин, HRW5 используется для защиты двигателей, панелей управления и другого оборудования от электрических неисправностей. Быстро прерывая цепь в случае перегрузки или короткого замыкания, он предотвращает повреждение дорогостоящего оборудования, сокращает время простоя и повышает общую эффективность производства.
Горнодобывающие работы: Горнодобывающие объекты часто имеют сложные электрические системы, которые подвергаются воздействию суровых условий окружающей среды. Предохранитель HRW5, обладающий прочной конструкцией и надежной работой, устанавливается для защиты электрооборудования, используемого в горнодобывающих работах, такого как конвейерные ленты, системы вентиляции и освещения, обеспечивая безопасность рабочих и непрерывную работу шахты.
Выбор местоположения: При установке предохранителя HRW5 выберите место, которое легко доступно для осмотра и обслуживания. Убедитесь, что монтажная конструкция достаточно прочная, чтобы выдержать вес предохранителя и выдерживать такие воздействия окружающей среды, как ветер и вибрация. Для обеспечения безопасности предохранитель следует устанавливать на высоте не менее 4,5 метров над землей.
Правильная ориентация: предохранитель должен быть установлен в правильной ориентации, с вертикально висящей трубкой предохранителя. Угол наклона должен быть в указанном диапазоне ±2°, чтобы обеспечить правильную работу механизма отключения. Убедитесь, что статические и динамические контакты правильно выровнены и затянуты, чтобы обеспечить хорошее электрическое соединение.
Электрическое соединение: При выполнении электрических соединений используйте соответствующие проводники и убедитесь, что соединения надежны и изолированы. Следуйте инструкциям производителя относительно размера и типа используемых проводников, а также характеристик момента затяжки для затяжки соединений.
Регулярные проверки: проводите регулярные визуальные проверки предохранителя HRW5 на предмет наличия признаков физического повреждения, таких как трещины в изолирующей опоре или трубке предохранителя, или признаков перегрева, таких как изменение цвета контактов. Осмотрите предохранитель на предмет наличия признаков износа или повреждения и при необходимости замените его.
Очистка: Содержите предохранитель в чистоте, чтобы предотвратить накопление грязи, пыли и других загрязняющих веществ, которые могут повлиять на его работу. Используйте мягкую сухую ткань или неабразивное чистящее средство для очистки поверхностей предохранителя, стараясь не повредить изоляционные материалы или контакты.
Тестирование работоспособности: периодически проверяйте работу механизма выпадения предохранителя, чтобы убедиться в его правильной работе. Это можно сделать, смоделировав состояние неисправности (используя соответствующее испытательное оборудование) и наблюдая за реакцией трубки предохранителя. Если во время тестирования будут обнаружены какие-либо проблемы, немедленно отремонтируйте или замените предохранитель.
