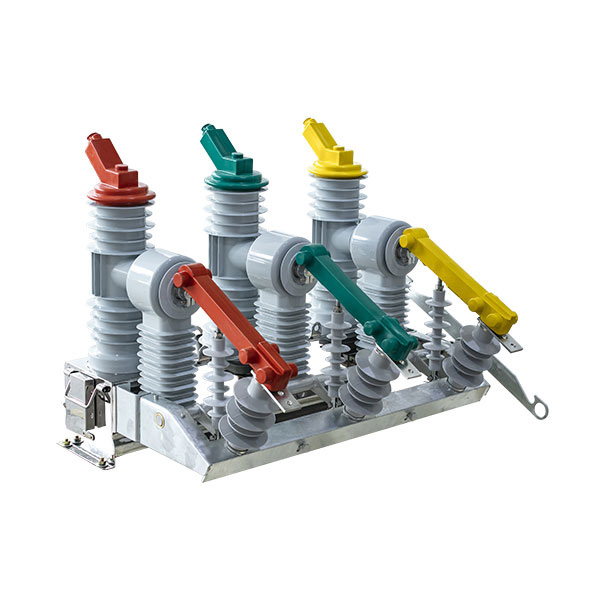

стандартизированный первично-вторичный интегрированный столбовой выключатель ZW32-12G

Обзор

ZW32-12G первичный и вторичный интегрированный стандартизированный мачтовый выключатель представляет собой революционное достижение в технологии мачтовых выключателей. Соответствуя стандарту National Grid «Типовая конструкция первичного и вторичного оборудования для распределения», он объединяет самые современные компоненты, включая электронные датчики напряжения и тока, модуль учета электроэнергии и высокоскоростной регистратор переходных процессов при сбоях. Одной из его самых замечательных особенностей является способность достигать «адаптивной комплексной локальной автоматизации» независимо, не полагаясь на главную станцию автоматизации распределения или сеть связи. Используя сложную логику управления, такую как обнаружение короткого замыкания/замыкания на землю, отключение при отсутствии напряжения и адаптивная задержка включения питания пути сбоя, он может легко адаптироваться к многоветвевым, многоконтактным структурам распределительной сети. Это позволяет ему выполнять локальный выбор линии, точно определять и изолировать однофазные замыкания на землю в пределах региона и восстанавливать питание в неповрежденных зонах с помощью двух повторных включений, что делает его выдающимся решением для автоматизации распределения. Разработанное для сегментации и связи магистральных линий распределительной сети 10 кВ, это оборудование имеет полностью герметичную и изолированную конструкцию. Корпус выключателя и три удаленных фидерных терминала покрыты пластиком для предотвращения конденсации. Используются авиационные разъемы военного класса, а кабели и вилки полностью герметичны с высоким уровнем защиты. Он также предлагает функции для расчета активной и реактивной мощности, коэффициента мощности, частоты и электроэнергии, а также адаптивную комплексную функцию локальной автоматизации фидера. Встроенные высокоточные широкодиапазонные датчики напряжения собирают трехфазные и нулевые напряжения для измерения и учета фидерных терминалов, в то время как встроенные датчики тока собирают трехфазные и нулевые токи для целей измерения, защиты и учета. Как наружное распределительное устройство высокого напряжения с номинальным напряжением 12 кВ и частотой 50 Гц, ZW32 - 12G в основном используется для отключения и включения нагрузки, перегрузки и токов короткого замыкания в энергосистемах. Он идеально подходит для защиты и управления на подстанциях, в системах распределения электроэнергии промышленных и горнодобывающих предприятий, а также в сельских энергосетях, требующих частой эксплуатации. Кроме того, он строго соответствует техническим стандартам, таким как GB/T 1984 - 2014, DL/T 402 - 2007 и DL/T 403 - 2000, что гарантирует его надежность и качество.

Условия обычного использования

- **Температура окружающего воздуха**: от -40°C до +45°C, с ежедневными колебаниями средней температуры не более 25°C. - **Относительная влажность**: среднесуточная не должна превышать 95%, а среднемесячная должна оставаться ниже 90%. - **Высота**: подходит для мест на высоте 2500 метров над уровнем моря или ниже. - **Скорость ветра**: способен выдерживать скорость ветра до 34 м/с (эквивалентно давлению ветра 700 Па). - **Интенсивность землетрясений**: может выдерживать сейсмическую активность интенсивностью до 8 градусов. - **Уровень загрязнения**: соответствует уровню загрязнения IV или ниже, как определено в GB/T 5582 - 1993, «Уровень загрязнения внешней изоляции высоковольтного силового оборудования». - **Место установки**: предназначено для использования вне помещений и должно устанавливаться в местах, где нет легковоспламеняющихся, взрывоопасных материалов, химической коррозии и сильных вибраций.

Технические параметры

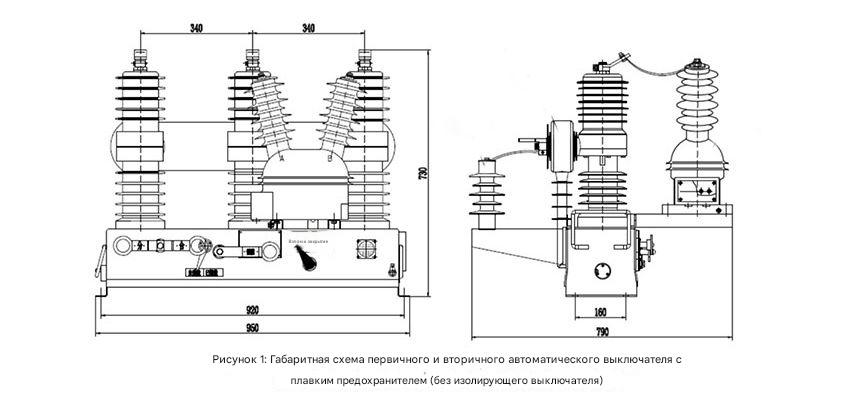

Установочные размеры
