Обзор продукта

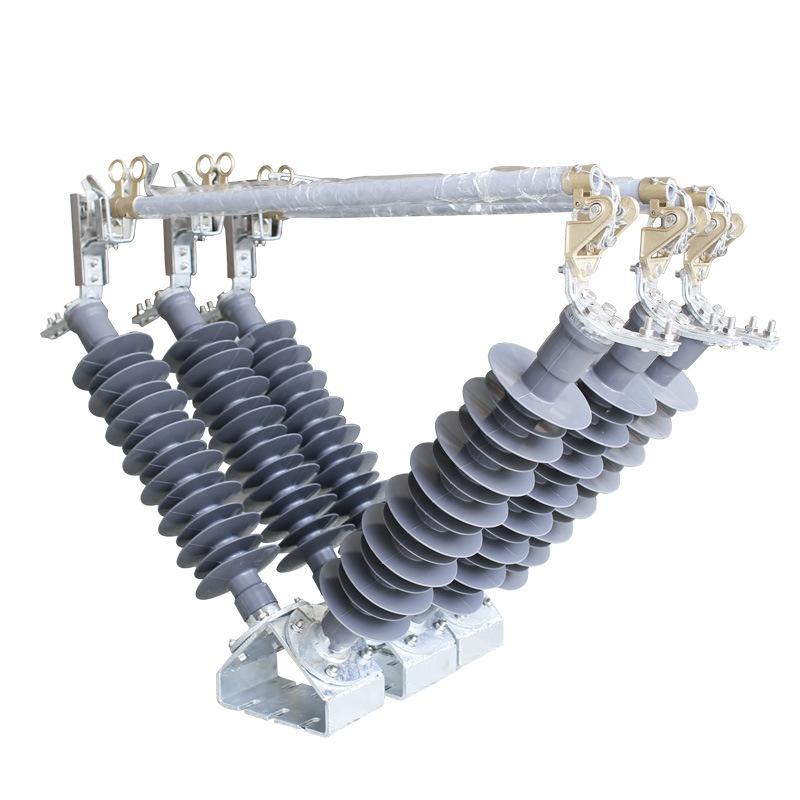

Предохранитель FDGW - 40,5/200A с защитой от ветра - это предохранитель с защитой от ветра на 35 кВ, разработанный специально для ветряных электростанций, который может предотвратить аварии. Учитывая такие проблемы ветряных электростанций, как неисправные отключения, работа при высоком токе и нестабильность, это наружное высоковольтное защитное устройство объединяет функции разъединителя и предохранителя. Функция разъединителя интегрирована в корпус предохранителя, при этом сохраняется защитная функция предохранителя.
Ветрозащитный предохранитель с выпадающим предохранителем имеет множество улучшений. Увеличена толщина стальных опорных пластин для верхних и нижних контактов, а также отрегулированы точки контакта. Все компоненты изготовлены из прецизионного литого медного сплава, что повышает токонесущую способность, предотвращает увеличение сопротивления контакта и снижает эксплуатационные отклонения. Структура верхнего контакта переработана с добавлением дополнительных вспомогательных контактов, механизмов блокировки и улучшенных токопроводящих полос с лучшими материалами и большей толщиной для повышения эластичности.
Добавление вспомогательных контактов на верхнем контакте высоковольтной предохранительной трубки эффективно снижает вероятность невыпадения во время нормальной работы или невыпадения в случае неисправности. Переработанная структура замыкающего контакта может эффективно выдерживать скорость ветра до 50 м/с. Высоковольтная предохранительная трубка использует технологию обмотки из смолы и стекловолокна для предотвращения самовозгорания, вызванного изменениями температуры. Высоковольтная предохранительная проволока изготовлена из четверного сплава с температурой плавления 219 °C, что эффективно снижает время дуги и температуру токов короткого замыкания.
Продукция нашей компании также включает в себя фиксированную конструкцию, установленную в области подводящего провода, которая предотвращает резонанс между проводами и контактами во время работы, тем самым избегая образования электрических искр.
Номинальное напряжение ветроустойчивого выпадающего предохранителя FDGW-40.5/200A составляет 35 кВ, а номинальный ток — 200 А. Конкретные параметры следующие:
| № | Наименование | Гарантированное значение | Примечание |
|---|
| 1 | Модель и спецификация | FDGW-40.5/200A, Ветровая фузилка |
|
| 2 | Номинальное напряжение системы (кВ) | 35 |
|
| 3 | Номинальное напряжение фузилки (кВ) | 40.5 |
|
| 4 | Номинальный ток (А) | Носитель фузилки: 200А
Размыкаемый элемент: 25 - 200А по выбору |
|
| 5 | Номинальная частота (Гц) | 50Гц |
|
| 6 | Номинальный уровень изоляции | Номинальное импульсное напряжение withstand от молнии (кВ, пиковое)
С учетом заземления: 235
Между разрывами: 215
Номинальное ное напряжение withstand (1 мин) (кВ)
С учетом заземления: 125
Между разрывами: 155
Номинальное ное влажное напряжение withstand (1 мин) (кВ)
С учетом заземления: 85
Между разрывами: 115 |
|
| 7 | Номинальный ток размыкания (кА) | 31.5кА |
|
| 8 | Минимум расстояние между фазами фузилки | 950 |
|
| 9 | Механическая устойчивость (количество последовательных операций соединения - размыкания) | 3000 раз |
|
| 10 | Допустимая температура (℃) | Т: 219
Другие детали, материалы и среда: 300 |
|
| 11 | Допустимая разница температуры (K) | Т: 217
Другие детали, материалы и среда: 300 |
|
| 12 | С태бильное натяжение (Н) | 75Н |
|
| 13 | Класс фузилки (класс A или класс B) | Класс A |
|
| 14 | Тип размыкаемого элемента (тип K или тип T) | Тип K |
|
| 15 | Номинальная высота над уровнем моря | 4000 метров |
|
| 16 | Скорость ветра withstand | 50 метров/минута |
|
| 17 | Дистанция утечки на внешней поверхности композитного накладка (мм) | 1750мм |
|
| 18 | Дистанция сухого разрыва композитного накладка (мм) | 650мм |
|
| 19 | Конструкция | Структура двух столбов в форме V |
|
| 20 | Размеры упаковки (мм) | 1060×900×180 |
|
| 21 | Масса при транспортировке (кг) | 23 |
|
| 22 | Количество в упаковке (штук/коробка) | 1/1 |
|
| 23 | Исследовatory отчет | Есть |
|
| № | Наименование проекта | Единица измерения | Параметр |
|
|---|
| 1 | Высота над уровнем моря (м) | м | ≥4000 |
|
| 2 | Текущая температура окружающей среды (℃) | ℃ | 50 |
|
| 3 | Минимальная температура окружающей среды (℃) | ℃ | -40 |
|
| 4 | Толщина ледяного налива (мм) | мм | 15 |
|
| 5 | Скорость ветра (м/с) | м/с | 45 |
|
| 6 | Годовой средний день молнии (дни/год) | дни/год | 45 |
|
| 7 | Класс загрязнения | - | Ⅲ |
|
| 8 | Сопротивляемость земле | - | Снабжение на 8 градусе |
|
| 9 | Горизонтальное ускорение | g | 0.3 |
|
| 10 | Вертикальное ускорение | g | 0.15 |
|
