В современных энергосистемах вакуумные выключатели (VCB) играют ключевую роль в прерывании токов при возникновении аварийных ситуаций. Однако их нельзя считать устройствами «установил и забыл». Со временем их производительность может ухудшаться из-за износа, накопления пыли или старения компонентов, что может привести к отказам при отключении, повреждению изоляции или возникновению электрической дуги.
Итак, как именно следует проводить техническое обслуживание и осмотр вакуумного выключателя?
Это руководство проведет вас через весь процесс — от периодов обслуживания и проверки вакуумной камеры до настройки параметров, помогая продлить срок службы, повысить безопасность эксплуатации и минимизировать время простоя.
Интервалы технического обслуживания: не каждый день, но критически важные в ключевые моменты
Многие ошибочно полагают, что вакуумные выключатели требуют частой разборки. Дуговая камера, как правило, не нуждается в обслуживании. Если устройство правильно установлено и настроено с самого начала, оно может работать надежно длительное время.
Проведите полный осмотр, когда выключатель достигнет 20% своего механического ресурса.
По мере приближения механического или электрического ресурса к пределу, сократите интервалы обслуживания.
В агрессивных условиях (например, высокая влажность или пыль) планируйте более ранние проверки.
Такая стратегия эффективно балансирует затраты и надежность.
Ключевые задачи осмотра и регулировки
Профилактическое обслуживание — это правильные проверки, а не просто больше работы. Ниже приведены основные пункты:
1. Затяжка клеммных соединений
Ослабленные клеммы могут вызвать локальный перегрев, искрение или ложное срабатывание. Используйте динамометрический ключ для обеспечения правильного усилия затяжки.

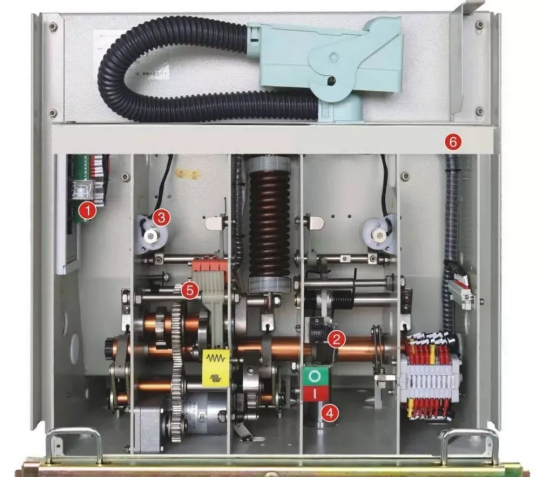

2. Очистка механизма привода и корпуса дуговой камеры
Пыль ухудшает изоляцию и механическую отзывчивость. Используйте чистый, сухой сжатый воздух — никогда не проводите очистку при включенном напряжении.
3. Смазка подвижных частей и замена изношенных компонентов
Наносите специальную смазку (например, силиконовую смазку) на критические соединения.
Проверяйте наличие ржавчины или сильного износа и при необходимости заменяйте детали.
4. Проверка износа контактов
Контакты подвергаются постоянным нагрузкам. Избыточный износ приводит к плохой проводимости или перегреву.
5. Проверка уровня вакуума
Как проверить вакуум в вакуумном выключателе?
6. Регулировка параметров, таких как зазор контактов и ход сжатия
Эти настройки напрямую влияют на эффективность гашения дуги и механические характеристики.
Уровень вакуума: как определить, что он ещё годен
Вакуумный разрядник — сердце VCB. Падение вакуума значительно снижает производительность. Вот как его оценить:
Испытание на напряжение промышленной частоты
Этот распространенный и эффективный метод применяет стандартное напряжение между контактами и проверяет отсутствие аномальных разрядов.
Этапы:
Раздвиньте разрядник до номинального зазора.
Примените напряжение 42 кВ (для 10 кВ VCB).
Плавно увеличьте с 0 до 70% номинального напряжения, удерживайте 1 минуту.
Продолжайте до 100%, удерживайте еще минуту.
Критерии оценки:
Если нет пробоя или резких всплесков тока, вакуум в порядке.
Явления свечения не всегда означают неисправность. Но если светится вся камера и происходит пробой, требуется замена.
Советы по безопасности:
Напряжения выше 42 кВ могут создавать рентгеновское излучение. Используйте защитные экраны или держитесь на безопасном расстоянии.
Для одиночных камер устанавливайте ток трансформатора высокого напряжения на 20 мА, для 2–6 камер — 40 мА.
Замена вакуумного разрядника: не подойдет любая модель
Когда менять:Появились пробои при испытаниях.
Зафиксирован значительный износ контактов.
При плановом капитальном ремонте с целью продления срока службы.
Появились пробои при испытаниях.
Зафиксирован значительный износ контактов.
При плановом капитальном ремонте с целью продления срока службы.
Что учесть при выборе:
Номинальное напряжение и ток должны точно совпадать.
Совместимость по размеру и механическим креплениям.
Качество вакуумной камеры от проверенного производителя.
Гарантии и послепродажное обслуживание.
Контрольные параметры и их корректировка
После обслуживания обязательно отрегулируйте следующие параметры:
Зазор контактов — обычно 3–5 мм, зависит от модели VCB.
Угол наклона подвижных контактов — влияет на надежность отключения.
Сила сжатия пружин — должна соответствовать заводским рекомендациям.
Проверка срабатывания привода и механизма блокировки.
Все регулировки фиксируйте в журнале технического обслуживания для отслеживания истории.
Заключение
Вакуумный выключатель — это сложное устройство, требующее внимательного технического обслуживания для поддержания надежной работы. Правильные интервалы проверки, тщательный осмотр, оценка вакуумной камеры и точная регулировка обеспечивают длительный срок службы и безопасность эксплуатации.
