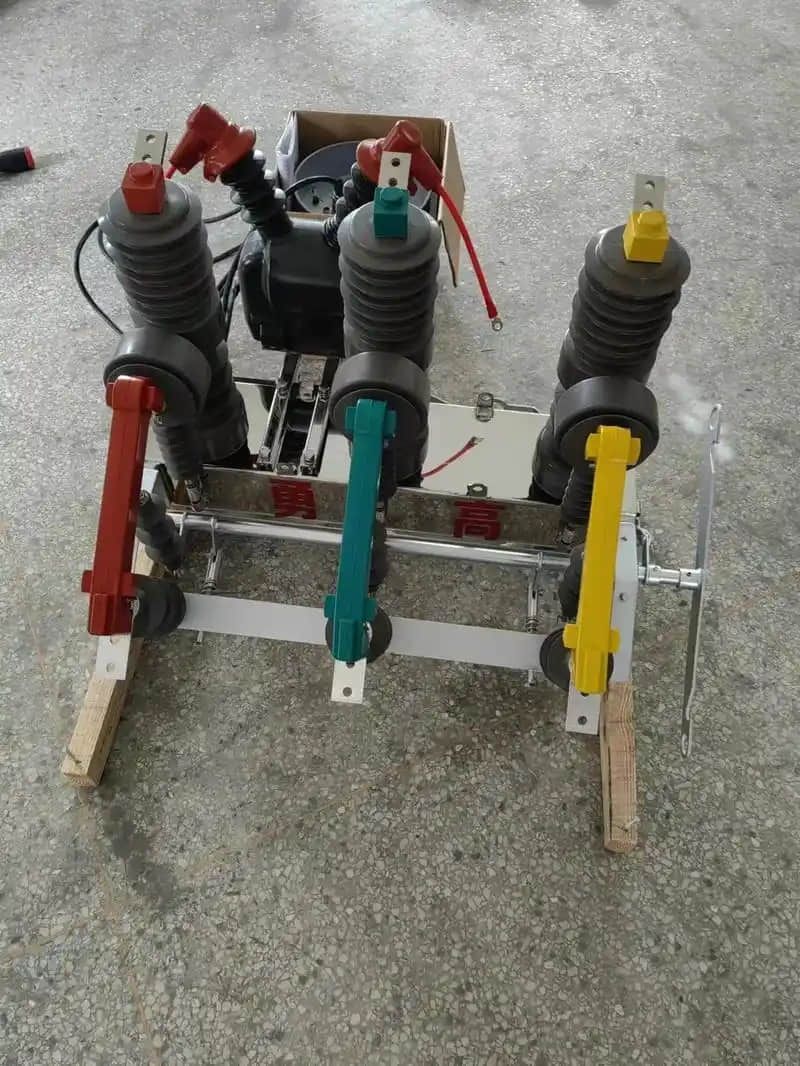

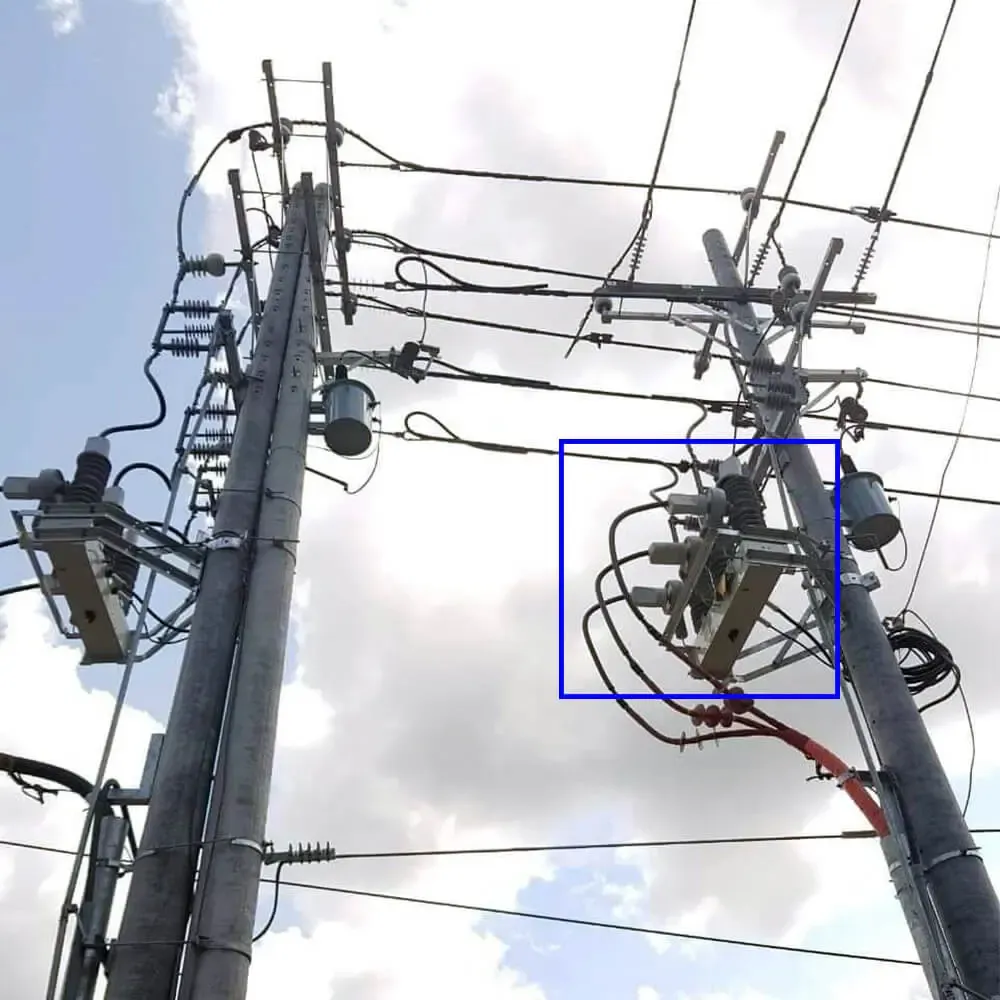

Вакуумные выключатели являются критически важными компонентами в системах среднего и высокого напряжения. Их способность безопасно прерывать ток полностью зависит от целостности вакуума внутри камеры прерывателя.
Если вакуум нарушается, изоляция выключателя и его способность гасить дугу могут выйти из строя, что представляет серьезные риски для оборудования и людей.Это руководство научит вас как проверить вакуум в вакуумном выключателе. Мы рассмотрим как качественные, так и количественные методы тестирования. Мы покажем, как работает каждый метод, какие инструменты необходимы и как часто проводить тестирование, чтобы обеспечить безопасность системы.
Независимо от того, являетесь ли вы инженером-электриком, менеджером по техническому обслуживанию или поставщиком оборудования, эта статья поможет вам. Она предоставляет важные знания для обеспечения безопасной и надежной работы ваших ВВ.
Почему проверка вакуума так важна в ВВ?
Вакуум внутри дугогасительной камеры выключателя играет ключевую роль в гашении электрических дуг при размыкании выключателя. Высококачественный вакуум предотвращает ионизацию, обеспечивает изоляцию и позволяет быстро гасить дугу. Если вакуум со временем ухудшается из-за износа, утечек или внешних факторов, дуга может сохраняться дольше или не гаситься вовсе, что приводит к:
Перегреву контактов
Повреждению оборудования
Опасности дугового разряда
Простоям системы
Регулярное тестирование вакуума помогает выявить такие риски на ранней стадии и предотвратить дорогостоящие сбои.
Качественные методы проверки вакуума в ВВ
Качественные методы тестирования просты, но полезны для полевых проверок и планового технического обслуживания. Эти методы не измеряют точный уровень вакуума, но помогают оценить, правильно ли функционирует вакуумный прерыватель.
1. Испытание на выдерживаемое напряжение промышленной частоты (HiPot)
Принцип: Приложите стандартное испытательное напряжение (например, 42 кВ для ВВ на 10 кВ) к разомкнутым контактам выключателя. Следите за пробоем или чрезмерным током утечки.
Процедура:
Постепенно увеличивайте напряжение со скоростью 20 кВ/мин
Удерживайте напряжение не менее 10 секунд
Если пробоя не происходит и ток утечки остается ниже 5 А, устройство считается приемлемым
Применение:
Широко используется при заводских испытаниях и на месте при плановых проверках
Простой и практичный, но не может предоставить точные значения вакуума
2. Визуальный осмотр (для стеклянных камер)
Принцип: Ищите изменения во внутреннем геттерном слое на внутренней стенке стеклянного вакуумного прерывателя.
Зеркальная поверхность: хороший вакуум
Мутная или обесцвеченная пленка: вероятно, ухудшение вакуума
Ограничения:
Применимо только к прерывателям с видимыми стеклянными оболочками
Не может использоваться для прерывателей в металлической оболочке
3. Метод искрового тестера
Принцип: Используйте ручной высокочастотный искровой детектор утечек для сканирования поверхности прерывателя. Излучаемые световые сигналы (красное/синее свечение) могут указывать на сбой вакуума.
Примечание:
Этот метод является полукачественным
Лучше всего подходит для вакуумных прерывателей стеклянного типа
Результаты являются ориентировочными, не точными
Количественные методы измерения вакуума в ВВ
Количественные методы тестирования предоставляют измеримые данные о давлении вакуума внутри прерывателя, позволяя точно оценить и принять решения по обслуживанию.
1. Метод магнитного разряда
Принцип: Приложите импульс высокого напряжения и синхронизируйте его с магнитным полем для создания спирального движения электронов в прерывателе. Результирующий ток ионизации коррелирует с уровнем вакуума.
Процедура:
Разомкните контакты ВВ на номинальное расстояние
Приложите импульсное напряжение (~30 кВ) и магнитное поле (~400 В)
Измерьте ток ионизации и рассчитайте уровень вакуума по стандартным кривым
Преимущества:
Неразрушающий метод
Высокая точность
Подходит для использования на месте или в лаборатории
Необходимое оборудование:
Тестер магнитного разряда вакуума
Генератор импульсного высокого напряжения
Катушки управления магнитным полем
2. Тестер степени вакуума (устройство прямого считывания)
Функция: Эти портативные тестеры используют датчики электрического поля или детекцию ионизации для прямого отображения уровня вакуума, часто в паскалях (Па).
Стандарты:
Приемлемый вакуум: ≤ 0.066 Па
Необходимо заменить вакуумный прерыватель, если вакуум ≥ 0.6 Па
Применение:
Периодический мониторинг во время планового обслуживания
Приемочные испытания после капитального ремонта
Быстрая диагностика при подозрении на ухудшение
Совет: Всегда используйте тестер, соответствующий модели вашего прерывателя и номинальному напряжению.
Другие вспомогательные методы
Хотя эти методы реже используются в полевых условиях, они предоставляют дополнительные диагностические данные:
1. Конденсатор связи и электрооптическое преобразование
Эти методы позволяют проводить онлайн-мониторинг условий вакуума в реальном времени, но требуют специализированного оборудования и сложной настройки, что делает их менее практичными для стандартных задач обслуживания.
2. Наблюдение за поведением дуги
При переключении высоких нагрузок, если дуга:
Выглядит ярко-белой или синей
Не гаснет быстро
Производит необычный шум
…это может указывать на ухудшение вакуума внутри камеры. Хотя это не окончательный тест, такие наблюдения могут направить на дальнейшую диагностику.
Стандарты тестирования вакуума и рекомендуемые интервалы
Национальные стандарты:
Новые вакуумные прерыватели: Вакуум должен быть ≤ 7.5 × 10⁴ Па
Прерыватели в эксплуатации: Приемлемый предел ≤ 1.33 × 10² Па
Частота тестирования:
Плановое обслуживание: Используйте испытание на выдерживаемое напряжение или визуальные методы
Когда вакуум находится на грани, используйте количественный тестер для подтверждения
Высокорисковые среды: Проводите тестирование чаще, возможно, ежегодно

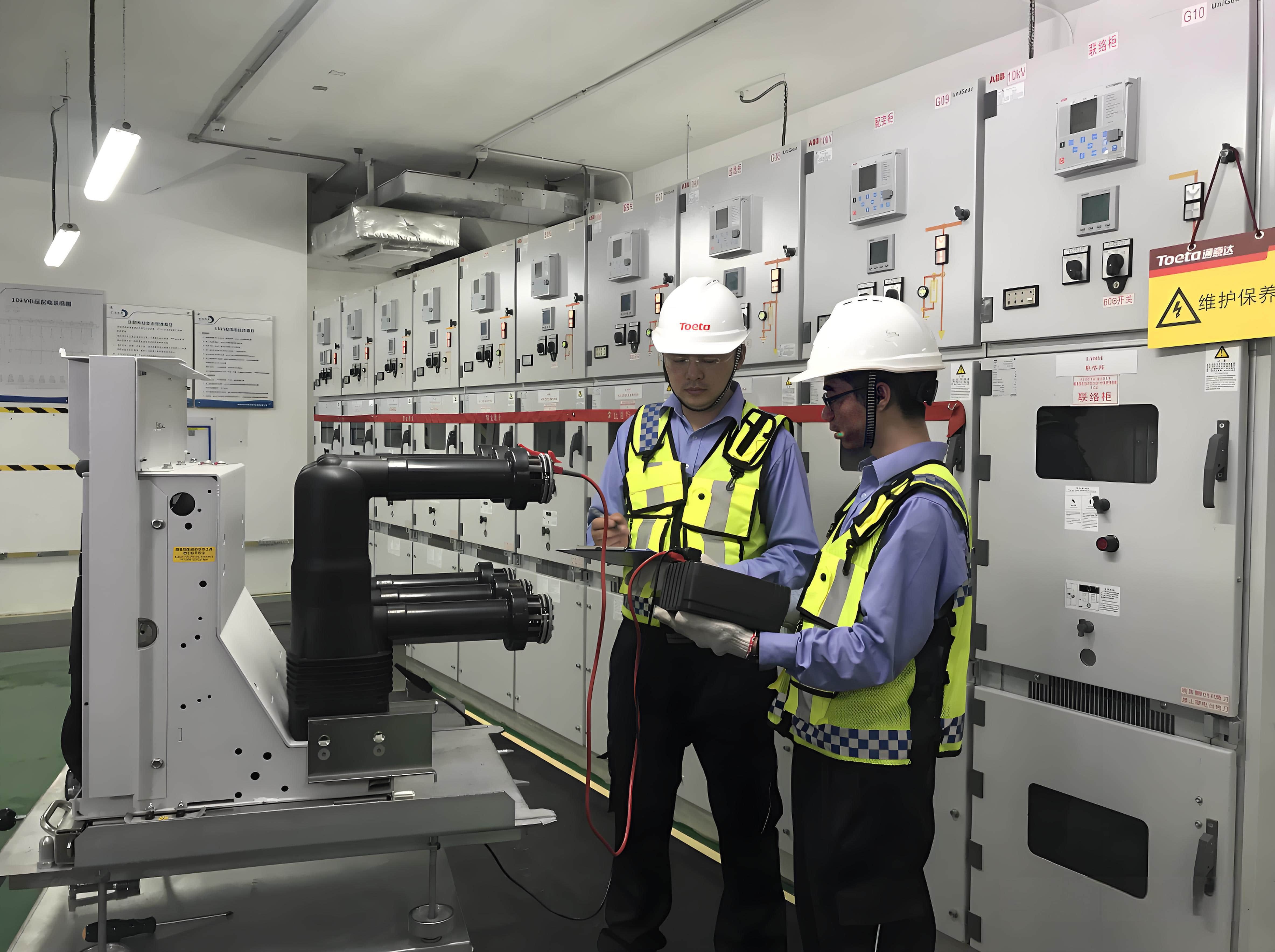

Меры предосторожности при тестировании
Расстояние: Всегда соблюдайте безопасное расстояние (≥1 метр) от токоведущих частей во время испытаний высокого напряжения
Подключения: Убедитесь, что все магнитные катушки и тестовые провода надежно подключены
Калибровка: Регулярно калибруйте тестовые приборы для обеспечения точных результатов
Обучение: Только обученный персонал должен работать с оборудованием для тестирования вакуума
Несоблюдение протоколов безопасности может привести к травмам или повреждению оборудования.
Заключение: Обеспечьте безопасность ваших ВВ с помощью правильного тестирования вакуума
Вакуумные выключатели надежны настолько, насколько надежен вакуум внутри их дугогасительных камер. Со временем этот вакуум может ухудшаться, незаметно увеличивая риск отказа дуги и сбоев системы. Поэтому крайне важно регулярно проверять уровень вакуума — как качественно, так и количественно — с использованием подходящих методов и инструментов.
Включение регулярного тестирования вакуума в план обслуживания позволит продлить срок службы оборудования, сократить простои и повысить безопасность системы.
