Мы абсолютно нуждаемся в трансформаторах тока (ТТ) потому, что они разработаны для безопасного и точного понижения опасных сильных токов из первичной цепи электросистемы до стандартизированного низковольтного уровня. Это важное преобразование необходимо для обеспечения как точного электросчисления, так и надежной работы защитных реле на всей инфраструктуре электросети. Трансформатор тока успешно решает основной конфликт между высокоэнергетической передачей электроэнергии и безопасным, функциональным эксплуатацией чувствительных электронных управляющих устройств.
Современные высоковольтные электросети обычно работают при номинальных токах, достигающих тысяч ампер; такие значительные энергетические показатели, вместе с соответствующими высокими напряжениями, не могут быть обработаны напрямую обычными измерительными приборами или защитными релейными устройствами. Поэтому трансформатор тока разработан как высокоточный измерительный трансформатор, выступая важным «датчиком» и «безопасным интерфейсом», который точно отражает состояние работы первичной цепи в контрольный центр. Его функция превосходит простое масштабирование тока — он обеспечивает полную и надежную galvanic isolation (гальваническую развязку), что имеет решающее значение для защиты как чувствительных управляющих систем, так и безопасности обслуживающего персонала на месте.
Основные выводы (ключевые концепции в обзоре)
Основа безопасности: ТТ понижают первичный ток — часто достигающий тысяч ампер — до безопасного стандартизированного уровня 5 А или 1 А, одновременно обеспечивая важную гальваническую развязку между высоковольтным силовым трактом и низковольтными управляющими цепями.
Надежность измерений: Они передают высокоточные сигналы тока (например, класса 0,2S), образуя техническую основу для точного коммерческого учета электроэнергии и поддержания справедливости на рынке.
Ядро защиты: Защитные ТТ специально разработаны для сопротивления насыщению (высокий коэффициент перегрузки ALF), что гарантирует точную передачу пиковых токов аварий. Благодаря этому защитные реле могут быстро и точно изолировать поврежденные участки.
Инженерная особенность: Точное управление нагрузкой на вторичную обмотку является ключевым моментом для инженеров на практике. Неправильный расчет нагрузки может привести к ухудшению работы как измерительных, так и защитных функций.
Перспективы развития: Традиционные трансформаторы тока с железным сердечником все чаще заменяются неклассическими измерительными трансформаторами (NCIT) без насыщения высокой точности — такими как катушки Рогowskiego и оптические трансформаторы тока. Это обусловлено потребностью в высокоскоростных цифровых сигналах для интеллектуальных подстанций.
II. Основной столп первый: Требование к безопасности (Обеспечение целостности персонала и оборудования)
A. Пропорциональное преобразование: Удержание высоковольтного тока
Первоочередная инженерная задача трансформатора тока (ТТ) — обеспечить точное пропорциональное понижение тока. Он надежно преобразует огромный ток, протекающий по высоковольтным линиям электропередач, в стандартизированный вторичный сигнал (5 А или 1 А), который легко управлять. Это стандартизированное масштабирование является предпосылкой для совместимости приборов, так как все низковольтные измерительные устройства и защитные реле разработаны для работы с этим единым параметром выходного сигнала.
Благодаря этой технологии энергетические компании могут массово закупать и использовать стандартизированное, недорогое универсальное управляющее оборудование, что значительно повышает экономическую эффективность и модульность строительства электросетей. Данное важное техническое решение исключает необходимость производства чрезмерно крупных, дорогих и труднодоборных специализированных приборов для прямого измерения высоковольтного тока.
B. Гальваническая развязка (Развязка по току)
В составе трансформатора тока между первичной и вторичной обмотками создается прочный, надежный изоляционный слой. Эта изоляционная преграда выступает важной линией защиты: она эффективно предотвращает попадание опасных высоких напряжений первичной цепи (через индукцию или утечки) в вторичные управляющие цепи и зажимы приборов. Этот механизм беспередачной развязки имеет решающее значение для защиты жизни обслуживающего персонала — благодаря ему технические специалисты могут безопасно измерять параметры и обслуживать оборудование, не подвергаясь прямому воздействию высоковольтной среды.
Кроме того, данная развязка защищает чувствительные электронные устройства и цифровые реле, подключенные к вторичной стороне, от возможных импульсных перепадов напряжения или кратковременных высоких потенциалов, возникающих в первичной цепи. Трансформатор тока физически и надежно разделяет источник опасности и рабочую зону, что делает его основным компонентом обязательных процедур электробезопасности.
C. Золотое правило безопасности: Требование к замыканию вторичной цепи
При протекании первичного тока через трансформатор тока вторичная цепь под никакими обстоятельствами не допускается к работе в разомкнутом состоянии — это важнейший протокол безопасности, общепринятый в энергетической отрасли. Если вторичная цепь случайно разомкнута, полная магнитодвижущая сила (МДС) первичного тока воздействует исключительно на высокое индуктивное сопротивление сердечника. В результате этого на разомкнутых зажимах вторичной обмотки (из-за высокого отношения числа витков) индуцируется чрезвычайно высокое напряжение — потенциально нескольких тысяч вольт. Это катастрофически высокое напряжение представляет смертельную угрозу для персонала и может мгновенно разрушить изоляцию вторичной обмотки, привести к необратимому повреждению трансформатора тока или даже к возгоранию.
По этой причине все процедуры технического обслуживания строго требуют: перед отключением счетчика или заменой реле вторичные зажимы трансформатора тока (ТТ) предварительно должны быть постоянно замыкнуты с использованием специального замыкающего устройства. Состояние замыкания вторичной цепи является безопаснейшим режимом работы ТТ, поскольку магнитодвижущие силы, создаваемые обмотками, по существу компенсируют друг друга — это предотвращает насыщение сердечника и исключает риск индукции опасного высокого напряжения.
Примечание: Замыкание вторичной цепи — это безопасное состояние ТТ, тогда как разомкнутая цепь является режимом отказа или опасным состоянием. Соблюдение этого принципа — это важнейшее требование для обеспечения безопасности на объекте, и зажимы никогда не должны быть разомкнуты, пока первичная цепь подключена к источнику напряжения.
III. Основной столп второй: Обеспечение точного учета электроэнергии и коммерческой справедливости
A. Основа коммерческого расчета
Точный токовый сигнал, предоставляемый трансформатором тока, является технической основой для создания справедливой и надежной системы коммерческого расчета электроэнергии. Независимо от того, речь идет о крупных энергетических сделках между энергетическими компаниями или о подсчёте ежедневного потребления конечными пользователями — все финансовые операции опираются на точные данные, поступающие от ТТ и трансформатора напряжения. ТТ гарантирует, что энергетическая компания может тщательно учитывать каждый киловатт-час электроэнергии, протекающий через её линии, тем самым обеспечивая точность доходов и одновременно защищая право пользователя на справедливый расчет.
Этот высокий уровень точности учета напрямую связан с выполнением национальных энергетических политик и исполнением коммерческих контрактов. Поэтому ТТ, используемые для коммерческого учета, должны соответствовать чрезвычайно высоким требованиям к классу точности и проходить строгую сертификацию третьими сторонаминадзор регулирующих органов.
B. Потребность в высоких классах точности (например, класс 0,2S)
Трансформаторы тока для коммерческого учета должны обладать высоким классом точности — например, класс 0,2S. Это означает, что их коэффициент ошибки и фазовая ошибка должны находиться в чрезвычайно узких пределах допусков. Обозначение «S» здесь означает «Special» (специальный) и специально подчеркивает, что ТТ должен поддерживать эту высокую точность учета даже при нагрузках, равных всего 1% от номинального тока. Точность при низких нагрузках имеет решающее значение, поскольку многие коммерческие пользователи работают на очень низких нагрузках в нерабочие часы — однако их потребление все равно требует точной регистрации для расчета.
Трансформаторы тока для учета проектируются с акцентом на линейность работы, часто с использованием материалов сердечника, обладающих высокой магнитной проницаемостью и низкой остаточной магнитностью. Хотя этот подход к проектированию гарантирует почти идеальное воспроизведение сигнала в gesamten диапазоне нормальногоoperation, он подразумевает преднамеренный компромисс: при высоких аварийных токах сердечник быстро насыщается, чтобы защитить подключенные к нему чувствительные приборы.
C. Мониторинг системы и интеграция с SCADA
Стандартизированный выходной сигнал 5 А от ТТ выступает важным источником данных для автоматизированных систем подстанций и системы SCADA (Supervisory Control and Data Acquisition — Система контроля и сбора данных). Благодаря непрерывному сборе и анализу этих реальных данных о токе, энергетические инженеры могут точно отслеживать мгновенные нагрузки, определять величину и направление потоков электроэнергии, а также проводить целенаправленное балансирование нагрузок и оптимизацию реактивной мощности. Система SCADA использует эти данные для широкомасштабного мониторинга, выявления потенциальных узких мест системы и рисков перегрузки.
Без трансформатора тока (ТТ), который преобразует огромный ток первичной системы в управляемый низковольтный электрический сигнал — обрабатываемый цифровыми процессорами системы SCADA — централизованное мониторинг и интеллектуальное управление всей электросетью были бы совершенно невозможны. ТТ выступает ключевым датчиком, обеспечивающим электрификацию, автоматизацию и интеллектуальный режим работы энергетической системы.
IV. Основной столп третий: Охранник стабильности электросети (Защитные реле)
A. Надежность передачи сигнала аварии
В критические моменты, когда в электросети возникает короткое замыкание (например, из-за удара молнии или выхода оборудования из строя), величина аварийного тока может мгновенно возрасти до десяти раз превышать номинальный ток или более. Основная задача защитного трансформатора тока (ТТ) в этот кратковременный переходный период — быстро и полностью передать этот огромный пик тока на защитное реле с максимальной точностью. Этот быстрый, неискаженный сигнал является жизненно важным для реле, позволяя ему правильно определить тип аварии и выполнить операцию отключения.
Любая искажение сигнала или задержка, даже в миллисекундах, может привести к неверной интерпретации события реле и задержке времени изоляции аварии. Защитный ТТ должен выполнить эту передачу переходного тока за несколько миллисекунд — эта возможность имеет решающее значение для поддержания динамической стабильности электросети.
B. Требование к высокому коэффициенту предела точности (ALF)
В отличие от измерительных ТТ, основное требование к конструкции защитного ТТ — сопротивление насыщению, которое количественно выражается через высокий коэффициент предела точности (ALF, Accuracy Limit Factor). Например, защитный ТТ класса 5P20 гарантирует, что его общая совокупная ошибка не превысит 5% даже при достижении током значения в 20 раз превышающим номинальный ток. Для такой специализированной конструкции используются материалы сердечника с большим поперечным сечением и высокой плотностью насыщающего магнитного потока — это обеспечивает, что сердечник ТТ не насыщается мгновенно при воздействии максимальных значений аварийного тока.
Высокий коэффициент предела точности (ALF) гарантирует, что сердечник трансформатора тока (ТТ) не становится мгновенно «слепым» к величине аварийного тока, тем самым предотвращая обрезку сигнала. Если защитный трансформатор тока насыщался бы во время аварии, ток, поступающий на реле, был бы значительно меньше фактического аварийного тока — это могло бы привести к «отказу в » защитной системы. Такой отказ в动作 может привести к сохранению и усилению аварии, что вызовет катастрофическое повреждение оборудования и, возможно, нарушение стабильности электросети.
C. Предотвращение неправильной работы
Качество сигнала трансформатора тока (ТТ) имеет решающее значение для предотвращения неправильной работы защитной системы — в частности, отказа в отключении и ложного отключения. Отказ в отключении (или «отказ в ») является катастрофическим, так как это означает, что авария не устраняется, а это может привести к разрушению дорогостоящего оборудования (например, трансформаторов и генераторов) до полного выгорания. Хотя ложное отключение (ненужное прерывание электроснабжения) менее опасно в момент возникновения, оно серьезно влияет на надежность подачи электроэнергии и снижает удовлетворенность клиентов.
Устойчивый выходной сигнал ТТ является предпосылкой для правильного выполнения всей сложной защитной логики, включая схемы дифференциальной защиты и направленной защиты. Если полярность ТТ нарушена или его сигнал искажен, это может привести к тому, что реле срабатывает при нормальных условиях (ложное отключение) или остается неактивным во время аварии (отказ в отключении). Поэтому строгое соблюдение правил правильной установки ТТ и проверки полярности является важным стандартом в электротехнике.
Примечание: Основная ценность защитного ТТ заключается в диапазоне его работы без насыщения, а не в абсолютной точности в обычных условиях эксплуатации. Он обеспечивает надежную передачу сигнала именно тогда, когда система его наиболее нуждается — во время возникновения аварии.
Для углубления понимания роли трансформаторов тока в обеспечении безопасности, учете электроэнергии и защите электросистемы рекомендуем просмотреть это детальное образовательное видео, представленное ведущей компанией в сфере энергетических систем.
Трансформаторы тока (ТТ) — Центр опыта работы с энергетическими системами Eaton (Current Transformers (CT) - Eaton Power Systems Experience Center)
V. Глубокий анализ эксплуатационных процессов: Нагрузка трансформатора тока и управление жизненным циклом
A. Требование к точности управления нагрузкой на вторичную обмотку
В практической инженерии подстанций точный расчет и управление нагрузкой на вторичную обмотку трансформатора тока (ТТ) являются важнейшим вызовом, определяющим его долгосрочную работоспособность — при этом это часто частая причина проблем с точностью в эксплуатационных условиях. Нагрузка на вторичную обмотку (secondary burden) — это общая полная мощность (в ВА), потребляемая всеми устройствами, подключенными к вторичной обмотке ТТ, включая катушки реле, катушки измерительных приборов и, что особенно важно, импеданс самих соединительных кабелей. Точное определение этой общей нагрузки необходимо для надежной работы трансформатора.
Инженерная сложность заключается в том, что длина и сечение вторичных кабелей являются крупнейшим источником неопределенности — импеданс кабеля может составлять значительную часть общей нагрузки. Проектировщики должны предусмотреть достаточный запас по нагрузке, гарантируя, что номинальная нагрузка ТТ значительно превышает рассчитанную фактическую нагрузку. Это необходимо для адаптации к будущим изменениям в оборудовании или увеличению импеданса кабеля из-за старения.
B. Практические последствия несоответствия нагрузки
Несоответствие нагрузки может привести к двум разным, но одинаково вредным последствиям для работы ТТ. Во-первых, перегрузка нагрузки (Burden Overload) — когда подключенное импеданс превышает проектную емкость ТТ — вызывает раннее насыщение ТТ. Это приводит к обрезке сигнала аварии, поступающего на защитное реле, что может задержать или предотвратить правильную операцию отключения. Во-вторых, недоразмер нагрузки (Burden Underrating, слишком слабая нагрузка) также опасна, особенно для измерительных ТТ: чрезвычайно слабая нагрузка увеличивает соотношение возбуждающего тока. Это приводит к тому, что коэффициент ошибки превышает строгие допуски, предусмотренные классом точности 0,2S, и в результате возникают долгосрочные финансовые потери из-за неточного учета электроэнергии.
Инженеры на объекте должны регулярно использовать специализированное измерительное оборудование для проверки соответствия фактической нагрузки номинальной. Любое отклонение от исходных проектных параметров должно рассматриваться как потенциальная опасность аварии и немедленно исправляться.
C. Долгосрочная надежность и экологические вызовы
Как долгосрочные эксплуатационные активы, ТТ сталкиваются с серьезными проблемами долгосрочной надежности, обусловленными эксплуатационным окружением и состоянием собственной изоляции. Материалы изоляции (например, маслонасыщенная бумага или эпоксидная смола) постепенно разрушаются со временем и под действием термических циклов. Высокая влажность, коррозия под действием соляной пыли и длительные механические нагрузки ускоряют этот процесс старения, что приводит к явлению частичных разрядов (ЧР). Частичные разряды являются важным предвестником разрушения изоляции ТТ и последующего катастрофического отказа.
Поэтому инженеры должны использовать специализированные методы обслуживания для оценки технического состояния ТТ. Для масляных ТТ предпочтительной диагностической методикой для прогнозирования внутренних изоляционных неисправностей и перегрева является анализ растворенных газов (АРГ). Кроме того, если ТТ подвергся сильному аварийному воздействию или работе с разомкнутой вторичной цепью, в его сердечнике может оставаться остаточная магнитность. В таком случае необходимо провести процедуру размагничивания, чтобы устранить остаточный магнитный поток и восстановить обычную точность ТТ и его переходные характеристики.
VI. Стандартизация, гибкость и сравнение конструкций
A. Преимущества, обусловленные стандартизацией сигнала
Стандартизация токового сигнала ТТ до 5 А или 1 А является фундаментальной предпосылкой для массового промышленного производства электрооборудования по всему миру. Этот единый стандарт выходного сигнала позволяет разрабатывать и производить универсальные защитные реле, амперметры и силовые счетчики. Это значительно снизило стоимость закупки и эксплуатации оборудования для энергетических компаний, а также повысило взаимозаменяемость оборудования — благодаря этому можно легко интегрировать продукцию разных производителей в единую защитную сеть.
Преимущество этой стандартизации наиболее отчетливо проявляется в гибкости обслуживания: при необходимости замены реле одного бренда любое другое реле, соответствующее стандартам, можно напрямую соединить и запустить в эксплуатацию. Это упрощает управление запасами и требования к обучению персонала.
B. Инженерная гибкость (разъемные трансформаторы тока и бесперебойная установка)
Разъемный трансформатор тока (Split-Core CT) — это представитель семейства ТТ, который обеспечивает максимальную гибкость в эксплуатационных условиях. Конструкция его сердечника позволяет раскрыть магнитное кольцо, что позволяет техническим специалистам «зажимать» его вокруг существующего кабеля или шины без необходимости отключения питания первичной цепи или демонтажа основного проводника. Этот метод бесперебойной (неинвазивной) установки имеет бесценную ценность при модернизации подстанций, временном учете нагрузки или диагностике аварийных ситуаций.
Эта удобство значительно сокращает время простоя оборудования и экономит значительные эксплуатационные затраты及 трудовые ресурсы. Хотя разъемные трансформаторы тока (Split-Core CT) могут иметь несколько ниже точность по сравнению с традиционными обмоточными трансформаторами тока, их неоспоримая гибкость делает их идеальным выбором для многих применений, не связанных с коммерческим учетом электроэнергии, а также для временного мониторинга.
C. Сравнение конструкций: измерительный трансформатор тока vs. защитный трансформатор тока
Характеристика
Измерительный трансформатор тока (Metering CT)
Защитный трансформатор тока (Protection CT)
Основная цель
Максимальное обеспечение точности в диапазоне нормального operation (5%–120% номинального тока)
Поддержание линейности и сопротивление насыщению при высоких аварийных токах (до 20× номинального тока)
Класс точности
Определяется процентной ошибкой (например, класс 0,2S, 0,5)
Характеристики определяются коэффициентом предела точности (ALF) (например, 5P10, 10P20)
Профиль насыщения
Малое поперечное сечение сердечника, разработано для легкого насыщения для защиты вторичных приборов
Большое поперечное сечение сердечника, высокое сопротивление насыщению, разработано для точной передачи пиков аварийных токов
Область применения
Счетчики электроэнергии (для коммерческого учета), мониторы качества электроэнергии, панельные амперметры
Защитные реле от перегрузки, дифференциальные реле, реле от земляных замыканий и реле дистанционной защиты
Материал сердечник
Высокая магнитная проницаемость, низкая остаточная магнитность, приоритет — линейность работы
Высокая плотность насыщающего магнитного потока, приоритет — высокий коэффициент предела точности (ALF)
VII. Широкий спектр применений
A. Основные сети передачи и распределения электроэнергии

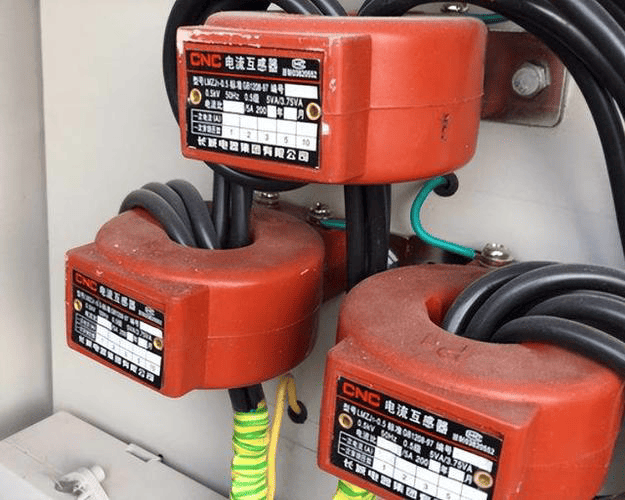

Трансформаторы тока (ТТ) являются ключевыми сенсорными компонентами, поддерживающими работу всей системы передачи и распределения электроэнергии — они широко используются на выездных линиях, шинах и нейтралях трансформаторов в высоковольтных подстанциях. ТТ являются предпосылкой для мониторинга состояния и операционного контроля всех высоковольтных выключателей и разъединителей. При установке на критических узлах электросети они предоставляют наиболее фундаментальные реальные данные для контроля потоков электроэнергии и локализации аварий.
Информация о токе, которую они передают, составляет основу для построения сложных систем защиты электросети (например, дифференциальной защиты шины и линий), в конечном итоге обеспечивая надежность электросети и быструю способность к самовосстановлению после аварий.
B. Промышленные и коммерческие объекты
В крупных промышленных и коммерческих объектах применение ТТ также имеет решающее значение: они используются для мониторинга тяжелых нагрузок крупных электродвигателей, инверторов и нагревательного оборудования. Инженеры используют данные от ТТ для реализации эффективного энергоменеджмента, корректировки коэффициента мощности и мониторинга небаланса тока в трехфазных системах. Небаланс тока является основной причиной перегрева электродвигателей и потери эффективности, а ТТ предоставляют мгновенные данные для раннего предупреждения.
В многоарендаторных коммерческих зданиях ТТ сочетаются с многофункциональными счетчиками для точного распределения энергетических затрат между арендаторами. Это детальное учетное управление является важным инструментом для оптимизации энергоэффективности коммерческой недвижимости.
C. Новые и специализированные области применения
При широком интеграции возобновляемых источников энергии ТТ выполняют незаменимую роль на солнечных и ветровых электростанциях. Они мониторят ток как на постоянном, так и на переменном токе инверторов и комбинирующих шкафов, обеспечивая оптимальную производительность генерации и безопасную синхронизацию с электросетью. Данные, предоставляемые ТТ, формируют основу для решений контрольного центра электросети в отношении контроля подключения к сети и регулировки частоты/напряжения.
В высокоспециализированных научных областях (например, в ускорителях высокоэнергетической физики) используются специально разработанные ТТ для беспередачного высокочувствительного измерения тока пучков частиц. Это применение ярко демонстрирует универсальность и высокую профессиональную адаптивность основного принципа работы технологии ТТ.
VIII. Будущее развитие: переход к неклассическим измерительным трансформаторам (NCIT)
A. Ограничения традиционных трансформаторов тока с железным сердечником
Природные ограничения традиционных электромагнитных ТТ в первую очередь связаны с их размером, весом и переходными характеристиками. При высоких напряжениях сердечник и корпус должны быть проектированы с большой массивностью для соответствия требованиям к изоляции — это увеличивает потребности в пространстве и строительные затраты подстанций. Более критично то, что собственные характеристики магнитного насыщения сердечника ограничивают способность ТТ справляться с все более сложными переходными авариями и высокочастотными гармониками в современных электросетях. Эти физические узкие места стимулируют развитие новых сенсорных технологий.
Кроме того, традиционные аналоговые выходные сигналы подвержены электромагнитному помехе и требуют обширного медного кабеля для подключения, что приводит к сложной проводке и высоким эксплуатационным затратам. По мере перехода электросети к цифровизации иminiatюризации ограничения традиционных ТТ становятся все более очевидными.
B. Революция NCIT (катушки Рогowskiego и оптические трансформаторы тока)
Неклассические измерительные трансформаторы (NCIT) представляют собой будущую направленность технологии измерения тока. Катушки Рогowskiego имеют воздушный сердечник, что принципиально устраняет проблему магнитного насыщения — благодаря этому они поддерживают идеальную линейность даже при чрезвычайно высоких переходных токах. Эта возможность делает катушки Рогowskiego идеальным выбором для высокоскоростного точного регистрации аварий и приложений по переходной защите.

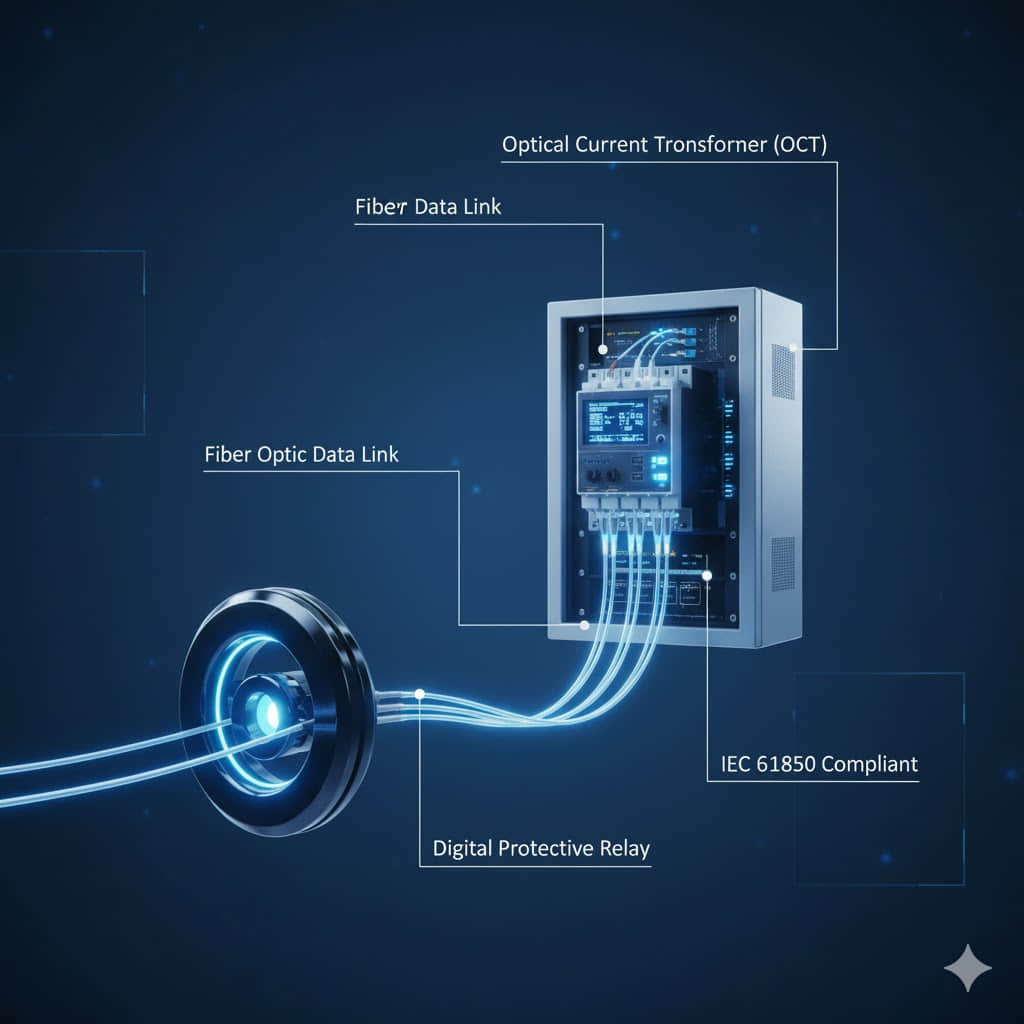

Оптические трансформаторы тока (OCT) работают на основе ферромагнитно-оптического эффекта Фарадея, и их сигнал передается полностью через оптические волокна. Это не только обеспечивает абсолютную гальваническую развязку (устраняя риск высокого напряжения), но и делает их полностью нечувствительными к внешним электромагнитным помехам.
C. Неизбежный спрос на цифровые подстанции
Технология NCIT является ключевым фактором, обеспечивающим реализацию стандарта цифровых подстанций, определенного Международной электротехнической комиссией (IEC) 61850. NCIT напрямую выводят цифровые дискретизированные значения (SV), соответствующие спецификации IEC 61850, которые передаются по оптоволоконным сетям — заменяя традиционные аналоговые сигналы тока и сложную медную проводку.
Этот всеобъемлющий переход от аналогового к цифровому сенсингу принципиально упрощает архитектуру вторичных цепей подстанции, значительно повышая скорость, точность и помехоустойчивость передачи данных. Предоставляя высококачественные (с высокой точностью воспроизведения) высокоскоростные цифровые данные о токе, неклассические измерительные трансформаторы (NCIT) поддерживают передовые стратегии автоматизации и контроля, необходимые для будущей интеллектуальной электросети.
IX. Заключение: Незаменимое необходимое устройство
Необходимость использования трансформатора тока (ТТ) в современной энергетической системе определяется совокупностью трех ключевых функций, которые он выполняет в сферах безопасности, учета электроэнергии и защиты. ТТ являются незаменимыми сенсорами в электросети — они преобразуют высокоэнергетический физический мир в практически применимую цифровую информацию (интеллект).
Будь то обеспечение справедливости коммерческих транзакций, гарантия безопасности обслуживающего персонала на объекте или принятие миллисекундных решений, которые определяют стабильность электросети — трансформатор тока играет неповторимую роль. Хотя будущая технология будет продолжать развиваться в направлении NCIT, основные принципы, заложенные в ТТ — высокоточное пропорциональное масштабирование и надежная развязка — навсегда останутся основой для стабильной работы энергетической системы.
❓ Подлинные и достоверные профессиональные вопросы и ответы (FAQ)
Вопрос 1: Почему измерительные трансформаторы тока (Metering CT) обычно проектируются так, чтобы насыщаться легче, чем защитные трансформаторы тока (Protection CT)?
Ответ: Такой конкретный выбор конструкции осуществляется для защиты чувствительных счетчиков и оборудования, подключенного к вторичной стороне. Измерительные трансформаторы тока оборудуются меньшим сердечником или материалами, которые насыщаются быстрее. При серьезной аварии высокий аварийный ток быстро приводит измерительный трансформатор тока в состояние насыщения, что ограничивает ток, протекающий в вторичные приборы, предотвращая разрушение этих точных устройств с низкой полной мощностью (ВА) под действием чрезмерного аварийного тока. Защитные трансформаторы тока, наоборот, должны сопротивляться насыщению для точной передачи аварийного сигнала.
Вопрос 2: При техническом обслуживании на объекте какой простой способ проверить правильность полярности трансформатора тока?
Ответ: Простейший метод проверки полярности трансформатора тока в полевых условиях — это метод импульсов постоянного тока или метод мгновенного напряжения. Типичный порядок действий включает подключение вольтметра постоянного тока к вторичным зажимам трансформатора тока, а затем подачу кратковременного положительного импульса напряжения постоянного тока на первичную обмотку. Если стрелка вольтметра кратковременно отклоняется в положительном направлении при подаче напряжения, соединение по полярности является правильным (т.е. положительный зажим подаваемого напряжения соответствует первичному зажиму P1, а вторичный зажим S1 — положительному выходу). Правильная полярность — это обязательное требование для точной дифференциальной защиты и учета электроэнергии.
Вопрос 3: Почему «недоразмер нагрузки» (слишком слабая нагрузка) на вторичной стороне трансформатора тока также вредит точности учета?
Ответ: Несмотря на то, что обычно считают, что только перегрузка влияет на трансформатор тока, слабая нагрузка также может ухудшить точность учета. Измерительные трансформаторы тока обычно проектируются для работы в определенной части кривой возбуждения, чтобы обеспечить оптимальную точность. Когда фактическая нагрузка значительно ниже номинальной, демагнитizing force (демагнитizing сила), создаваемая вторичным током, уменьшается, в результате чего сердечник работает в области неожиданно высокой плотности магнитного потока. Это состояние значительно увеличивает соотношение возбуждающего тока, что может привести к тому, что коэффициент ошибки превысит строгие пределы, предусмотренные классом точности 0,2S, тем самым повлияя на точность коммерческого расчета.
Вопрос 4: Поскольку катушка Рогowskiego не имеет железного сердечника, как она измеряет ток? Какое ее основное преимущество?
Ответ: Катушка Рогowskiego работает на основе принципа взаимной индукции и закона электромагнитной индукции Фарадея. Она измеряет скорость изменения магнитного потока (dΦ/dt), создаваемого измеряемым током в пространстве, в результате чего выходной сигнал пропорционален производной тока по времени (dI/dt). Основное преимущество — полное устранение магнитного насыщения, что обеспечивает чрезвычайно широкий линейный диапазон и отличные характеристики переходного отклика. Благодаря этому катушка Рогowskiego идеально подходит для измерения несинусоидальных форм сигнала, высокочастотных гармоник и переходных аварийных токов.
Вопрос 5: Если результаты анализа растворенных газов (DGA) для масляного трансформатора тока показывают избыток ацетилена (C₂H₂), какой серьезный отказ это индицирует?
Ответ: Наличие ацетилена — сильный признак того, что внутренняя изоляционная система трансформатора тока испытала серьезное искровое разряжение или чрезвычайно высокотемпературное локальное перегрев. Этот газ обычно образуется только при условиях высокоэнергетических аварий, когда температура превышает 700 °C. Избыток ацетилена свидетельствует о возможном наличии внутреннего канала пробоя или локального искрового разряжения в изоляции обмоток. Это обнажение означает, что трансформатор тока находится на грани отказа и должен быть немедленно выведен из эксплуатации для детального осмотра, чтобы предотвратить возможный взрывной отказ.
