Прежде чем запрашивать или выдавать расценки на распределение электроэнергии, вам необходима четкая схема распределительного устройства. Электрические распределительные устройства управляют, защищают и изолируют оборудование. К ним относятся автоматические выключатели, шины и другие компоненты от таких компаний, как Schneider Electric и Siemens.
Схема распределительного устройства может иметь различные формы, включая однолинейные схемы и чертежи компоновки. Они показывают, как подключены электрические системы и как выглядит оборудование. Это помогает обеспечить точность расценок на распределение электроэнергии.
Без подробной схемы специалисты по оценке вынуждены гадать об оборудовании и затратах. Эти догадки могут привести к увеличению затрат и задержкам. Правильная схема предоставляет четкую и надежную информацию для планирования и составления бюджета.
Этот раздел предназначен для инженеров-электриков и менеджеров проектов в США. Требуя подробную схему распределительного устройства, вы получаете более точный расчет, что снижает риски проекта и улучшает планирование.Переведено с помощью DeepL.com (бесплатная версия)
Запросите немедленную поддержку уже сегодня:
：Получите БЫСТРУЮ СМЕТУ и ПОМОЩЬ С БОМ-ПРОЕКТАМ
（Этот сервис доступен электротехническим инженерам и руководителям проектов в США, сокращая количество изменяющих ордеров и рисков.）
🔑 Основные выводы
🔌 Что показывает электрическая схема распределительного устройства и почему она важна
Обзор компонентов и символов в схеме распределительного устройства
Электрические символы соответствуют стандартам IEEE и ANSI.
В состав входит легенда (или справочник символов), чтобы обеспечить понимание чертежа всеми участниками. Это предотвращает ошибки при интерпретации функционала устройств и их технических характеристик.
Как отличаются однолинейные схемы и принципиальные электрические схемы

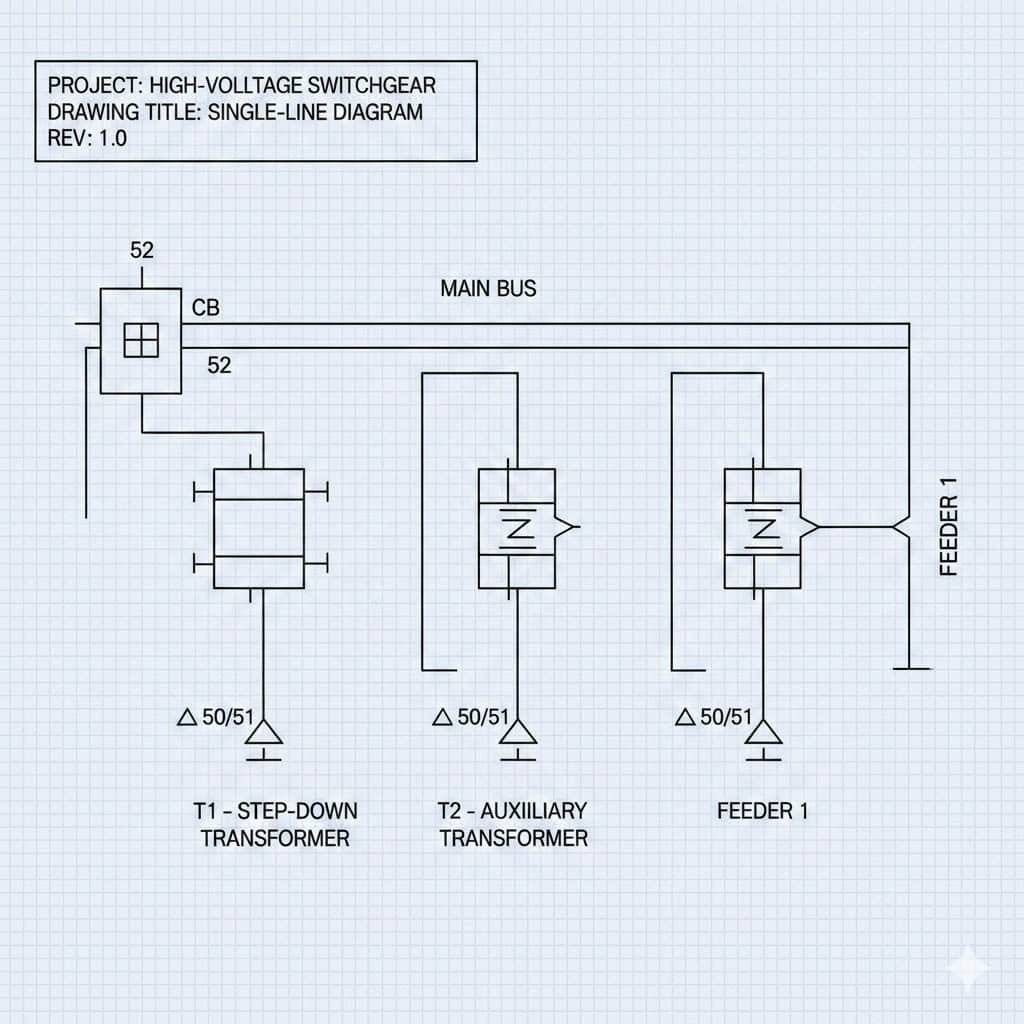

Однолинейная схема:
Принципиальная электрическая схема:
Основной вывод:
Почему детализация на уровне компонентов снижает предположения при составлении предложений
🎬 Рекомендуемое видео: Основы распределительных устройств
📏 Как схемы повышают точность учета материалов
Четкая схема распределительного устройства предоставляет фактическую основу для каждого пункта в учете материалов. Начиная с чертежей, вы можете подсчитать устройства вместо догадок. Это оптимизирует бюджет и снижает риски, связанные со сроками поставки.
Определение точных количеств и типов
Количество автоматических выключателей с указанием номинального размера корпуса, параметров срабатывания и комплектов дополнительных устройств.
Параметры шинов электропитания: количество фаз, размеры проводников, а также необходимость применения медных или алюминиевых шин.
Пункты списка защитных устройств становятся ясными, когда на плане отмечены соотношения трансформаторов тока (ТТ), технические характеристики трансформаторов напряжения (ТН) и типы реле. Такая ясность предотвращает последующее выявление отсутствующих защитных компонентов.
Снижение потерь и предотвращение недозакупок
Списки, составленные на основе схем, не позволяют заказывать универсальные или избыточно крупные детали, которые увеличивают затраты.
Точные количества помогают заказать правильные комплекты зажимов, комплекты для подключения, фитинги для труб и секции.
Маршрутизация, показанная на схемах, обеспечивает точные длины управляющих проводов, уменьшая количество отходов и предотвращая экстренные закупки.
Интеграция артикулов производителей и технических характеристик
| Пункт | Детали схемы, фиксируемые в документе | Преимущество для учета материалов |
| Автоматические выключатели | Номинальный размер корпуса, характеристика срабатывания, артикул производителя | Точное количество автоматических выключателей и правильная цена |
| шины электропитания | Номинальный размер корпуса, характеристика срабатывания, артикул производителя | Точное определение параметров шин и снижение ошибок при изготовлении |
| Защитные устройства | Номинальный размер корпуса, характеристика срабатывания, артикул производителя | Полный список защитных устройств для исследований согласованности работы |
| Дополнительные компоненты | Номинальный размер корпуса, характеристика срабатывания, артикул производителя | Снижение потерь и уменьшение количества изменений в заказе на месте установки |
💡 Электрические распределительные устройства при определении номинальных параметров и технических характеристик системы
При рассмотрении схемы распределительного устройства вы видите важные цифры. Эти цифры указывают на напряжение и ток системы в каждом точке. Также вы получаете информацию о номинальном напряжении, максимальном номинальном токе и токе короткого замыкания.
Стандарты вроде IEEE C37 и NFPA 70E регулируют испытания и маркировку.
Схема с фактическими значениями AIC (тока коммутации) или кА (килоампер) упрощает проверку, избегая дорогостоящих замен в дальнейшем.
Согласование и определение размеров:
Согласование защитных устройств: Схема показывает типы реле и их параметры, что облегчает планирование с использованием инструментов вроде ETAP.
Определение размера трансформатора: Зависит от представленного состава нагрузок и коэффициента разнообразия нагрузок. Неправильный выбор размера приводит к падению напряжения и перегреву.
Определение размера кабеля: Соответствует правилам по током номинальной нагрузки (ampacity) из NEC (Национальный электротехнический кодекс США). Схемы, на которых показаны трассы проводников, обеспечивают точное определение размера кабеля.
Определение размера кабеля: Соответствует правилам по током номинальной нагрузки (ampacity) из NEC (Национальный электротехнический кодекс США). Схемы, на которых показаны трассы проводников, обеспечивают точное определение размера кабеля.
| Конструкторский пункт | Необходимые детали схемы | Влияние на закупку |
| Номинал тока короткого замыкания | Доступный ток короткого замыкания (AIC/кА) | Выбор автоматических выключателей/охранительных плавок с правильной коммутационной мощностью |
| Напряжение системы | Номинальное напряжение и точки понижения/повышения напряжения | Обеспечение совместимости трансформатора и распределительного устройства |
| Согласование защитных устройств | Типы реле, параметры, зоны согласования | Определение необходимости использования регулируемых блоков срабатывания |
| Определение размера трансформатора | Профили нагрузок, коэффициент разнообразия нагрузок, данные по пуску электродвигателей | Правильный выбор мощности трансформатора (кВт) для предотвращения перегрузок |
🏗️ Как схемы помогают оценивать ограничения по месту установки и монтажу
Физическое размещение: Схема показывает габаритные размеры оборудования, необходимые зазоры以及 устройства будут располагаться в помещении или на территории. Это помогает планировать пол, пути доступа и реконструкцию зданий.
Соответствие требованиям: Чертеж используется для проверки соответствия рабочих зон и проходов для технического обслуживания требованиям NEC 110.26.
Условия окружающей среды: Схема помогает выбрать подходящий тип корпуса по стандарту NEMA (например, для открытых площадей или предприятий пищевой промышленности).
Условия окружающей среды: Схема помогает выбрать подходящий тип корпуса по стандарту NEMA (например, для открытых площадей или предприятий пищевой промышленности).
💰 Факторы, влияющие на стоимость, которые становятся видимы благодаря схеме распределительного устройства
Дорогие компоненты: нестандартные шинные системы, дугостойкие кожухи, большие пуско-регулирующие устройства со встроенными приводами и современные реле.
Трудозатраты: на схеме показаны ориентация монтажа, прокладка кабелей и плотная разводка управляющих проводов, что напрямую увеличивает время ввода в эксплуатацию и трудозатраты.
Логистика: вес и габариты оборудования требуют дополнительных затрат на подъемные механизмы (краны, вилочные погрузчики) и специализированный транспорт.
| Детали схемы | Типичное влияние | Что нужно проверить |
| Сложная маршрутизация шин | Повышение стоимости индивидуально изготовляемых шин | Размер материала, радиус изгиба, типы соединений |
| Зоны защиты от дуговых разрядов | Увеличение затрат на снижение риска дуговых разрядов | Требуемые схемы защиты, целевые значения энергии инцидента |
| Крупные щиты управления приводами (MCC) с приводами | Повышение цены MCC; увеличение времени сборки | Требуемые схемы защиты, целевые значения энергии инцидента |
| Меньшие зазоры | Дополнительные затраты на подъемное оборудование и специализированный транспорт | Размеры дверей, грузоподъемность лифта, требования к крану |
📉 Как схемы снижают риски и количество изменений в заказе на этапе строительства
Устранение конфликтов: Помогает выявить противоречия между различными специалистами (например, конфликты при вводе труб) до начала работ.
Получение разрешений и инспекция: Детальные схемы ускоряют процесс получения разрешений. Органы контролирования могут быстро проверить номинальные параметры оборудования и данные о токе короткого замыкания, уменьшая необходимость в доработках.
Снижение: Точные схемы приводят к уменьшению проблем на этапе ввода в эксплуатацию, сокращая количество запросов на информацию (RFI), часы сверхурочной работы и затраты на экспресс-доставку.
Использование схем для сравнения предложений и технических характеристик поставщиков
Включите спецификацию материалов, артикулы и простые примечания.
Попросите поставщиков предоставить стандарты и документы, подтверждающие соответствие требованиям кодексов.
Сравнивайте гарантии и услуги параллельно (например, у компаний Schneider Electric и ABB).
🖥️ Цифровые инструменты и интеграция BIM для составления более точных предложений
BIM для распределительных устройств предоставляет точную геометрию и артикулы деталей. Модели распределительных устройств Revit от компаний Siemens или Schneider делают подсчет и проверку пространственного расположения надежными.
Обнаружение конфликтов (Navisworks, BIM 360) выявляет проблемы с маршрутизацией на ранних этапах, что существенно уменьшает неожиданные ситуации на объекте.
Симуляция течения нагрузки (ETAP, EasyPower) уточняет определение размеров и выбор защитных устройств, помогая избежать избыточной спецификации оборудования.
| Возможность | Типичное преимущество | Примеры инструментов |
| Автоматический подсчет количества | Быстрые и более точные списки материалов | Семейства Revit, системы CAD для подсчета |
| Обнаружение конфликтов | Меньше конфликтов на объекте и изменений в заказе | Navisworks, BIM 360 |
| Исследования течения нагрузки | Правильное определение размеров оборудования и выбор защитных устройств | ETAP, EasyPower, SKM |
✅ Лучшие практики создания схем для составления точных предложений
Раннее сотрудничество: Привлеките инженеров электроприводных систем, подрядчиков и инженеров-приложеников производителей для совместных сессий.
Детализация — ключ к успеху: Внедряйте детальные графики, легенды и примечания к монтажу напрямую в схемы.
Контроль версий: Используйте строгие блоки контроля версий на каждом листе и храните файлы в системе управления документами (например, Procore или SharePoint).
Коммуникация: Отслеживайте изменения с помощью журнала и своевременно информируйте всех участников аукциона о каждой новой версии.
❌ Распространенные ошибки, приводящие к неточным предложениям (отсутствие схем)
Универсальные предположения: Недостаточный подсчет автоматических выключателей или упущение средств подавления гармоник.
Пропуск исследований: Отсутствие исследования согласования защитных устройств рискует неправильным выбором устройств и дорогостоящим.
Игнорирование реальных условий на объекте: Пропуск проблем с доступом или местных кодексов приводит к дорогостоящим затратам на подъемное оборудование и превышение бюджета на безопасность.
🚀 Заключение
❓ Часто задаваемые вопросы (FAQ)
Почему схема электрического распределительного устройства необходима для составления точного предложения?
Как схемы повышают точность учета материалов?
Как схемы определяют номинальные параметры системы и требования к защите?
Какие факторы, влияющие на стоимость, становятся видимы благодаря схеме распределительного устройства?
Какие цифровые инструменты повышают точность предложений при использовании вместе с схемами?
Системы CAD и семейства Revit позволяют точно извлекать данные о количестве компонентов.
Платформы BIM (например, Navisworks) обеспечивают обнаружение конфликтов в расположении элементов.
Инструменты симуляции (ETAP, EasyPower) используют данные из схем для исследований течения нагрузки и токов короткого замыкания, что напрямую влияет на определение размеров оборудования и ценообразование.
