Типы выключателей, применяемых при работе на 33 кВВыбор правильного выключателя для распределительной сети на 33 кВ имеет решающее значение для стабильности и безопасности электросети. При данном напряжении оборудование должно эффективно выдерживать высокие электрические нагрузки и быстро гасить дугу при возникновении аварийных режимов. Несмотря на существование различных технологий, современная электротехническая инфраструктура преимущественно использует вакуумные и сероуглеродные выключатели — благодаря их высоким эксплуатационным характеристикам и низким требованиям к техническому обслуживанию.

Вакуумные выключатели (ВВ)

• Длительный срок службы: минимальная эрозия контактов позволяет выполнить несколько тысяч рабочих циклов;

• Бесконтрольные разрушающие камеры: герметичная вакуумная unità не требует технического обслуживания;

• Экологическая безопасность: при процессе гашения дуги не используются парниковые газы и масло.

Сероуглеродные выключатели (SF6)

• Компактные размеры при интеграции в газоизолированные распределительные устройства (ГИРУ);

• Высокая надежность при работе в экстремальных климатических условиях;

• Мягкие коммутационные характеристики для минимизации перенапряжений.

Масляные выключатели (МВ)

• Риск возгорания: воспламеняемость масла создает безопасностную угрозу;

• Высокие требования к техническому обслуживанию: масло нуждается в регулярном тестировании и фильтрации для сохранения диэлектрической прочности;

• Крупные размеры: они занимают значительно больше пространства, чем современные аналоги.

Воздушные выключатели (ВозВ)

Воздушные выключатели используют сжатый воздух или магнитные дугогасительные катушки для удлинения и охлаждения электрической дуги в открытом воздухе. Хотя они широко применяются в низковольтных сетях (НВ), их использование в системах на 33 кВ сегодня является редкостью. К основным недостаткам относятся крупные размеры, высокий уровень шума во время эксплуатации, а также частые требования к техническому обслуживанию дугогасительных камер и контактов — в отличие от герметичных вакуумных выключателей на 33 кВ, отличающихся высокой эксплуатационной эффективностью.

Ключевые технические характеристики и параметры

При выборе вакуумного выключателя на 33 кВ обязательное условие — четкое понимание основных технических параметров. Наше оборудование разработано с учетом эксплуатации под нагрузками высоковольтных электропередач и гарантирует безопасность работы sowie долгий срок службы в полевых условиях.

Номинальное напряжение и коммутационная способность

Все комплексные энергетические решения компании отвечают этим параметрам и соответствуют повышенным требованиям современной электротехнической инфраструктуры.

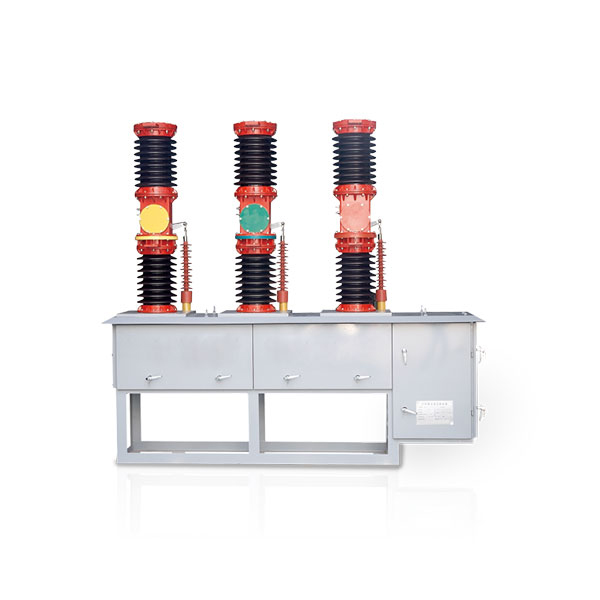

Стандартные технические параметры выключателей Weisho на 33/40,5 кВ:

Принципы вакуумной коммутации и гашения электрической дуги

• Быстрое гашение: дуга погасает при первом проходе тока через ноль;

• Высокая диэлектрическая прочность: вакуумная среда восстанавливает свои изоляционные свойства практически мгновенно;

• Материал контактов: мы используем специализированные медно-хромовые сплавы, которые минимизируют износ контактов и предотвращают их сваривание.

Механизмы управления: ручной и электропривод

Надежность работы выключателя в значительной степени зависит от механизма управления. Для наших 33-кВ моделей мы предлагаем два основных типа механизмов, адаптированных под разные уровни автоматизации сетей:

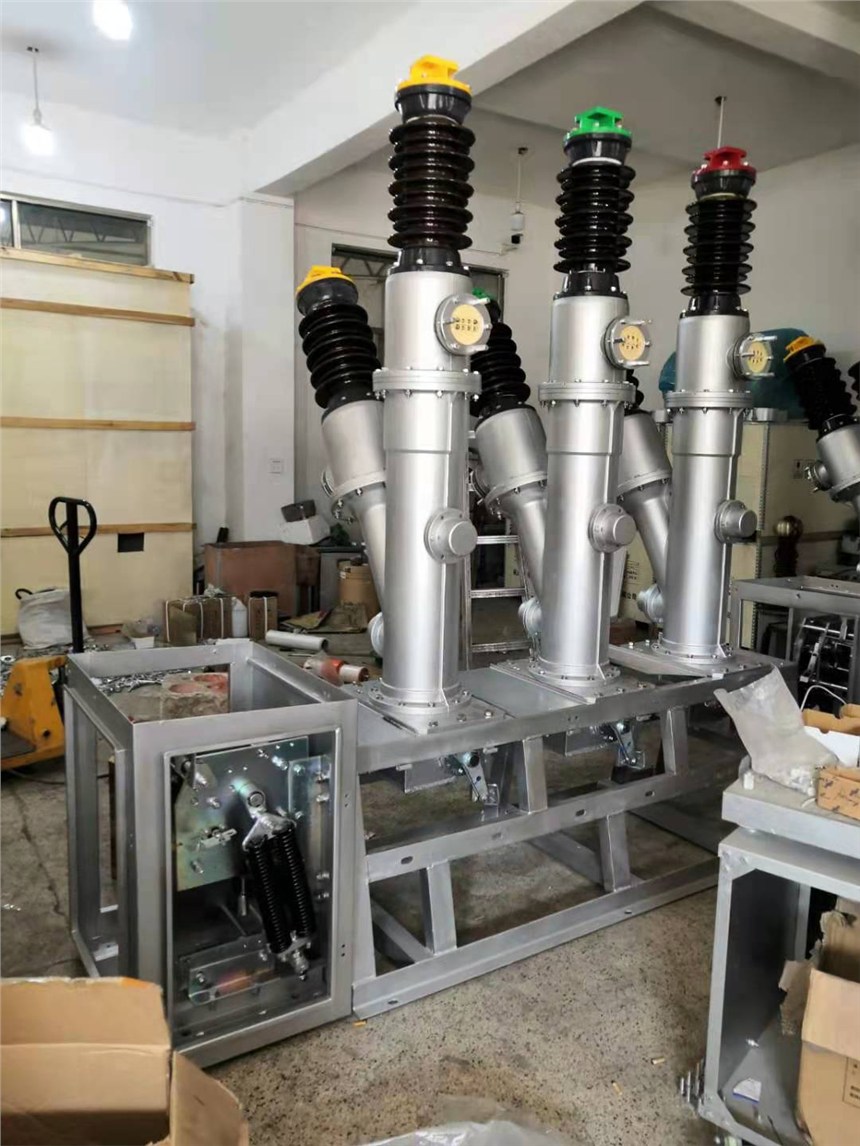

Пружинный механизм управления

Постоянно магнитный механизм управления

Имеет минимальное количество подвижных элементов и более длительный механический ресурс. Идеально подходит для систем с частым выполнением коммутационных циклов и интегрируется без дополнительных доработок в автоматизированные интеллектуальные сети.

Изоляция и нормативы безопасности

• Класс защиты IP: наружные выключатели разработаны с высоким классом защиты IP (например, IP65), предотвращающим попадание воды и пыли внутрь корпуса;

• Соответствие нормативам: мы строго следуем требованиям международных стандартов IEC, что гарантирует надежную работу оборудования в самых разнообразных климатических условиях — от влажных прибрежных районов до сухих промышленных зон.

• Класс защиты IP: наружные выключатели разработаны с высоким классом защиты IP (например, IP65), предотвращающим попадание воды и пыли внутрь корпуса;

• Соответствие нормативам: мы строго следуем требованиям международных стандартов IEC, что гарантирует надежную работу оборудования в самых разнообразных климатических условиях — от влажных прибрежных районов до сухих промышленных зон.

Преимущества использования вакуумных выключателей (ВВ) на 33 кВ

При защите сетей среднего напряжения вакуумные выключатели на 33 кВ являются индустриальным стандартом неспроста. В компании Weisho Electric мы наблюдаем массовый переход на вакуумные технологии, поскольку они значительно превосходят традиционные решения по показателям эффективности и безопасности. Причины, почему переход на вакуумные выключатели является оптимальным выбором для современной электросетевой инфраструктуры, приведены ниже.

Высокая надежность и долговечность

Основное преимущество вакуумных выключателей заключается именно в вакуумной коммутационной камере. Поскольку гашение дуги происходит внутри герметичной вакуумной камеры, контакты не контактируют с воздухом — это предотвращает их окисление и коррозию. Данная конструкция обеспечивает стабильное значение контактного сопротивления на всем сроке эксплуатации выключателя. Наши модели разработаны для выполнения нескольких тысяч коммутационных циклов без потери эксплуатационных характеристик, что делает их идеальным выбором для сетей, требующих частой коммутации.

Малая трудоемкость и низкие расходы на техническое обслуживание

Для операторов энергетических сетей и менеджеров производственных объектов простои оборудования на период технического обслуживания являются основным фактором повышения эксплуатационных расходов. В отличие от масляных выключателей, для которых требуется регулярная замена масла (с сопутствующими трудностями), или воздушных выключателей, нуждающихся в сложном обслуживании дугогасительных камер, вакуумные выключатели практически не требуют технического обслуживания. Герметичная коммутационная камера не нуждается в обслуживании вовсе, а механизмы управления — будь то пружинный или магнитный — разработаны по принципу максимальной простоты.

Сравнение эксплуатационных расходов: вакуумные выключатели против традиционных моделей

Экологические преимущества (альтернативы оборудованию с использованием SF6)

Устойчивое развитие сегодня является обязательным требованием для энергетического рынка России. Газ SF6 является отличным диэлектриком, ноотносится к мощным парниковым газам. Вакуумные выключатели выступают как экологически чистая альтернатива: их работа основана исключительно на физических свойствах вакуума при гашении дуги, что исключает риск утечек газа и необходимость применения специальных процедур для работы с опасными газами. Это значительно упрощает соблюдение экологических нормативов и требований законодательства.

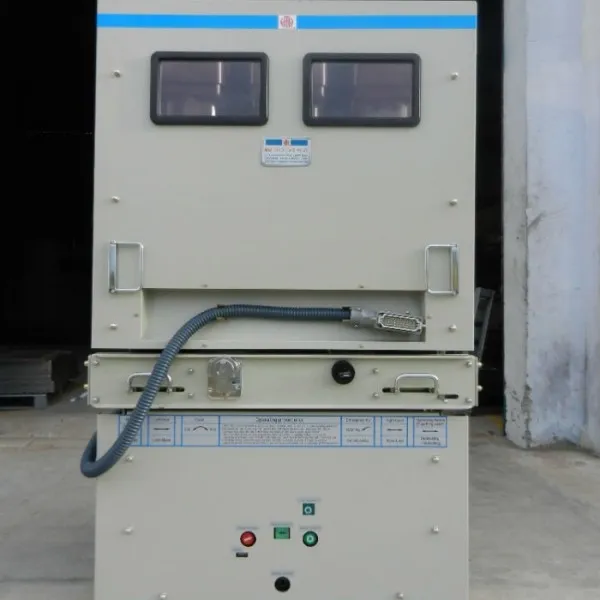

Компактная конструкция для внутреннего распределительного оборудования

На подстанциях и промышленных предприятиях России пространство всегда является дефицитным ресурсом. Высокая диэлектрическая прочность вакуума позволяет сделать зазор между контактами минимальным, что существенно уменьшает общые размеры выключателя. Благодаря компактным габаритам мы разрабатываем более компактные и легкие панели распределительного оборудования — это упрощает монтаж работ и освобождает ценное производственное пространство для размещения другого важного оборудования.

Сферы применения выключателей на 33 кВ

Подстанции электропроизводства и распределения электроэнергии

На электроподстанциях основная функция выключателя — защита основных трансформаторов и питающих линий. Надежные выключатели на 33 кВ используются для реализации процесса понижения напряжения с трансмиссионных значений до уровня распределительных сетей. При применении на внутренних подстанциях такие выключатели обычно интегрируются в металлокорпусное распределительное оборудование серии KYN550, что создает безопасную герметичную среду для гашения электрической дуги. Такая конфигурация обеспечивает мгновую изоляцию поврежденного участка сети при возникновении аварии, предотвращая крупномасштабные отключения электроэнергии и повреждение оборудования.

Промышленные производственные объекты

Тяжелая промышленность — металлургические заводы, горнодобывающие предприятия, химические производства — требует стабильного высоковольтного электропитания для работы крупных электродвигателей и печей. Стандартный вакуумный выключатель на 33 кВ здесь является предпочтительным решением, поскольку он лучше выдерживает частые коммутационные операции, чем традиционные масляные или воздушные аналоги. Наши промышленные выключатели разработаны с учетом эксплуатации в сложных производственных условиях — они устойчивы к пыли, вибрациям и повышенной влажности, гарантируя непрерывную работу производственных линий без дорогостоящих электротехнических перебоев.

Системы возобновляемых источников энергии (ветряные и солнечные парки)

Подключение возобновляемых источников энергии к общей электросети требует оборудования, способного работать с переменными нагрузками. На ветряных и солнечных парках выключатели на 33 кВ выступают ключевым точным соединением между коллекторной сетью парка и основной энергетической сетью, защищая чувствительные инверторы и повышающие трансформаторы от токовых скачков. Особенно эффективны здесь наши наружные вакуумные выключатели (например, серия ZW32), которые обеспечивают беспрерывную работу без технического обслуживания в удаленных районах — именно там обычно размещаются ветряные турбины и солнечные панели.

Энергетические сети и крупные коммерческие комплексы

Для городских энергетических сетей и крупной коммерческой инфраструктуры (больницы, дата-центры) безопасность и непрерывность электропитания являются обязательными требованиями. Выключатели на 33 кВ используются для секционирования сетей, что позволяет обслуживающему персоналу изолировать отдельные участки сети для ремонта, не отключая электропитание всего комплекса. Часто такие системы устанавливаются вместе с заземляющим выключателем — он обеспечивает надежное заземление цепи во время технического обслуживания, гарантируя безопасность персонала. Такая конфигурация обеспечивает уровень надежности, необходимый для круглосуточной работы жизненно важных служб.

Монтаж и экологические требования

Требования к монтажу: внутреннее и наружное размещение

• Внутреннее размещение: требуется система вентиляции для предотвращения перегрева и достаточный зазор для размещения дугогасительных камер;

• Наружное размещение: необходимы прочные крепежные кронштейны, способные выдерживать ветровые нагрузки и накопление льда.

Герметизация и рабочие температурные условия

Оборудование для наружного эксплуатации должно выдерживать любые погодные условия. Наши наружные выключатели на 33 кВ имеют высокий класс защиты от пыли и влаги (обычно IP65 и выше), предотвращающий попадание дождя и пыли внутрь корпуса. Для изоляции используется силиконовый каучук или фарфор — материалы, устойчивые к УФ-излучению и вспышкам пробоя при атмосферном загрязнении.

Основные экологические факторы:

• Температура: стандартный рабочий диапазон — от -40 °C до +40 °C;

• Высота над уровнем моря: при монтаже на высоте более 1000 метров внешняя изоляция корректируется с учетом разреженного воздуха, который влияет на диэлектрическую прочность оборудования;

• Влажность: в распределительном оборудовании часто устанавливаются антиконденсатные нагреватели, предотвращающие повреждение элементов от влаги при резком падении температуры.

Заземление и подключение первичной цепи

Надежная система заземления является обязательным требованием для обеспечения безопасности работы и эксплуатационных характеристик оборудования. Каркас выключателя и вторичная цепь должны быть надежно подключены к общей заземляющей сети подстанции — это гарантирует мгновую ликвидацию аварийного режима. При интеграции выключателей в крупную электросеть знание основ устройства subстанций на 110 кВ упрощает планирование координации защитных устройств на нижнем уровне для линий на 33 кВ.

Проверочный список при подключении:

• Клеммы: соблюдение требуемых моментов затяжки крепежных элементов, предотвращающее образование горячих точек в местах подключения;

• Зазоры: строгое соблюдение межфазных и фазо-заземляющих расстояний (обычно ≥ 300 мм для оборудования на 33/40,5 кВ);

• Заземление: использование медных или оцинкованных стальных лент, подключенных напрямую к заземляющей клемме.

Ограничения по пространству и монтажные размеры

Мы разрабатываем оборудование с оптимизацией габаритных размеров при полном сохранении диэлектрических характеристик — это значительно упрощает модернизацию существующей электротехнической инфраструктуры.

Техническое обслуживание, диагностика неисправностей и безопасность эксплуатации

Стандартные интервалы и процедуры технического обслуживания

• Визуальный осмотр: проверка фарфоровых и полимерных изоляторов на наличие трещин и загрязнений.

• Смазка: обработка подвижных элементов пружинного привода специальным смазочным составом для предотвращения заклинивания.

• Измерение контактного сопротивления: контроль сопротивления основного цепи с соблюдением установленного диапазона микроомов.

• Изоляционный тест: проведение испытания на выносливость к промышленной частоте напряжения для проверки целостности вакуумной камеры.

Типичные неисправности привода

• Отказ в закрытии: чаще всего вызван незарядкой пружины закрытия или неисправностью защелки.

• Отказ в открытии: может возникать из-за заклинивания штока отключения или перегорания катушки отключения.

• Ошибки индикации: если механическое состояние оборудования не соответствует сигналам на панели, персоналу угрожает опасность. Для точной диагностики обязательное знание методов устранения расхождений в работе красного и зеленого индикаторов выключателя.

Диагностика электрических неисправностей и проблем с отключением

Электрические неполадки в управляющем цепи могут имитировать механические отказы. При дистанционном отказе работы выключателя на 33 кВ причина, как правило, кроется не в основном высоковольтном узле, а во вторичном кабельном соединении.

Чек-лист диагностики неисправностей

• Контрольное напряжение: обеспечение подачи на катушки постоянного/переменного тока в пределах номинального диапазона (обычно 85–110%).

• Проводимость катушек: проверка катушек закрытия и отключения на наличие обрывов или перегорания.

• Вспомогательные выключатели: проверка правильности переключения вспомогательных контактов для отключения тока катушек после завершения работы.

• Ослабленные соединения: вибрации при наружной эксплуатации могут приводить к ослаблению винтов клемм в контрольном ящике.

Правила безопасности и маркировка оборудования

Работа с системами на 33/40,5 кВ требует строгого соблюдения правил безопасности для предотвращения дуговых вспышек и поражения электрическим током. Наше оборудование изготовлено в соответствии с нормами МЭК, но безопасность персонала зависит от соблюдения установленных процедур.

Основные меры безопасности

• Изоляция и заземление: техническое обслуживание проводить только после полной изоляции выключателя и надежного заземления его обеих сторон.

• Разряд накопленной энергии: для пружинных приводов перед доступом к внутренним элементам обязательно полный разряд пружин закрытия и открытия.

• Четкая маркировка: все наши модели оборудованы различимыми индикаторами «ВКЛ/ВЫКЛ» и предупреждающими знаками. Персонал должен поддерживать маркировку в исправном состоянии, чтобы она была видна при недостаточном освещении.

Как выбрать подходящий вакуумный выключатель на 33 кВ

Выбор защиты цепи для средневысоковольтной сети

Подбор правильной защиты цепи для средневысоковольтной сети требует баланса между техническими характеристиками и долгосрочной надежностью. Независимо от того, модернизируете ли вы подстанцию энергоснабжающей компании или монтируете частную промышленную электросеть, главная задача — выбрать вакуумный выключатель на 33 кВ, который справится с нагрузкой и не потребует постоянного технического вмешательства.

Оценка потребностей по нагрузке и совместимости

Самый важный этап — обеспечить соответствие параметров выключателя требованиям вашей системы. Для сетей на 33 кВ мы рекомендуем оборудование с номинальным напряжением 36 кВ или 40,5 кВ — это создает достаточный запас безопасности. Обязательно убедитесь, что номинальный ток и краткозамкнутый коммутирующий ток соответствуют уровням короткого замыкания в вашей сети.

Основные параметры вакуумных выключателей компании Вэйшоу Электрик

Оценка репутации производителя и наличия сертификатов

Сравнение затрат на жизненный цикл (ЗЖЦ)

• Меньшие затраты на обслуживание: герметичные вакуумные выключатели не нуждаются в обслуживании.

• Прочность: конструкция рассчитана на эксплуатацию в суровых условиях на открытом воздухе с высоким классом защиты IP.

• Долговечность: увеличенный механический ресурс снижает частоту замены оборудования.

Соответствие международным стандартам (IEC/ANSI)

Безопасность и взаимозаменяемость оборудования зависят от строгого соблюдения стандартов. Наша продукция разработана с учетом соответствия основным международным требованиям, в частности стандартам IEC. Это обеспечивает плавную интеграцию наших выключателей в более широкие узлы электрощитового оборудования, а также надежная защита персонала и инфраструктуры. Всегда проверяйте, чтобы отчеты о испытаниях соответствовали конкретным номинальным параметрам напряжения и тока, которые вы планируете использовать.
