Когда инженеры спрашивают, где используются выключатели на серошестифториде (SF₆), то на самом деле они хотят узнать: почему мы все еще устанавливаем оборудование на серошестифториде (SF₆) в 2025 году, учитывая важность регулировок и принципов устойчивого развития? Судя по тому, что я видел в реальных проектах, выключатели на серошестифториде (SF₆) по-прежнему доминируют в нескольких очень специфических отраслях с высокими эксплуатационными требованиями.

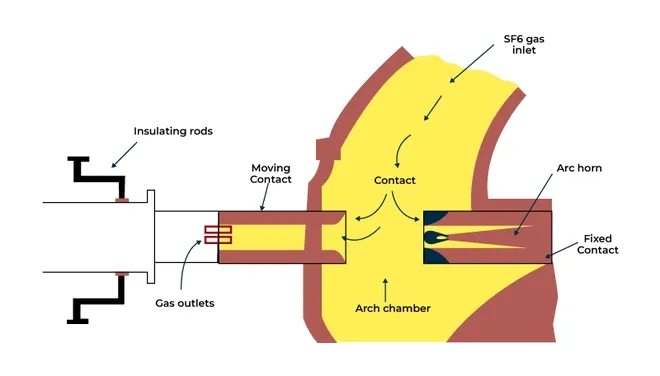

Диэлектрическая прочность и дугоустраняющая способность

• Коротшие межэлектродные зазоры

• Меньшие размеры дугоустраняющих устройств

• Более компактные модули газизолированной switchnetwork (GIS) при напряжении 72,5–800 кВ

Дугоустраняющая способность очень высокая:

• SF₆ быстро остывает и обезжиреняет электрическую дугу

• Надежно выдерживает очень высокие кратковременные замыкательные токи (40–80 кА)

• Проверенная эффективность дугоустранятия при работе в системах сверхвысоковольтного (СВВ) электропередач и для выключателей главных цепей генераторов (GCB)

Если вы работаете с напряжением 245 кВ и выше, или с очень высокими аварийными мощностями (MVA), серошестифторид (SF₆) до сих пор часто остается самым безопасным и технически надежным вариантом.

Компактные габариты при высоком напряжении и ограниченном месте размещения

Газизолированная switchnetwork (GIS) на серошестифториде (SF₆) используется везде, где место для размещения ограничено:

• Городские трансформаторные подстанции электропередач размещаются на небольших участках или в зданиях

• Подземные, туннельные, морские (на платформах) или помещения для оборудования

• Модернизация существующих подстанций (brownfield-проекты), где границы территории подстанции не могут быть расширены

Поскольку серошестифторид (SF₆) обеспечивает меньшее расстояние между фазами и более короткие межэлектродные зазоры, линейка GIS на SF₆ напряжением 145–245 кВ может поместиться в здании, где размещение воздушноизолированной switchnetwork (AIS) было бы невозможно. На практике мы регулярно сокращаем занимаемое пространство на 50–70% по сравнению с воздушноизолированными конструкциями.

Надежность при тяжелых режимах эксплуатации и суровых условиях окружающей среды

Частое переключение:

• Промышленные нагрузки, дуговые печи, крупные электродвигатели

• Выключатели главных цепей генераторов (GCB) на электростанциях с многочисленными циклами запуска/остановки

Высокая аварийная нагрузка:

• Стальные заводы, нефтеперерабатывающие заводы, крупные центры обработки данных и линии электроснабжения тяжелых горнодобывающих предприятий

Суровые условия:

• Прибрежные и загрязненные районы с соленым туманом и пылью

• Сейсмически активные районы, где компактная газизолированная switchnetwork (GIS) и жесткие газовые емкости работают лучше высоких конструкций воздушноизолированной switchnetwork (AIS)

Срок службы, техническое обслуживание и опыт эксплуатации

• Мониторинг состояния по параметрам давления газа, его плотности и частичных разрядов

• Стандартизированные процедуры обращения с газом SF₆ широко известны в энергетических компаниях и промышленных предприятиях США

Стоимость на жизненный цикл:

• Более высокие начальные капитальные затраты (CAPEX) по сравнению с некоторыми воздушноизолированными switchnetwork (AIS) или вакуумными выключателями среднего напряжения, однако

• Низкие затраты на размещение в плотно застроенных районах (меньше земельных участков, стали и строительных работ)

• Низкие затраты на размещение в плотно застроенных районах (меньше земельных участков, стали и строительных работ)

Основной компромисс очевиден: SF₆ несет экологическую нагрузку, но с технической точки зрения до сих пор обеспечивает неоспоримые преимущества в приложениях с высоким напряжением, высокими аварийными токами, ограниченным пространством для размещения и суровыми условиями окружающей среды. Именно в этих случаях использование выключателей на SF₆ все еще оправдано и регулярно предусмотрено в реальных проектах в США.

Классы напряжения, где используются выключатели на серошестифториде (SF₆)

SF₆ не используется при напряжении ниже 1 кВ (низкое напряжение)

• Корпусные автоматические выключатели (MCCB)

• Воздушные автоматические выключатели (ACB)

• Микроавтоматические выключатели (MCB)

Данные устройства более дешёвые, простые в эксплуатации и полностью обеспечивают защиту зданий, помещений с оборудованием для обработки данных и распределительных щитов. Использование SF₆ в данном случае не оправдывается ни с точки зрения стоимости, ни габаритов, ни экологии.

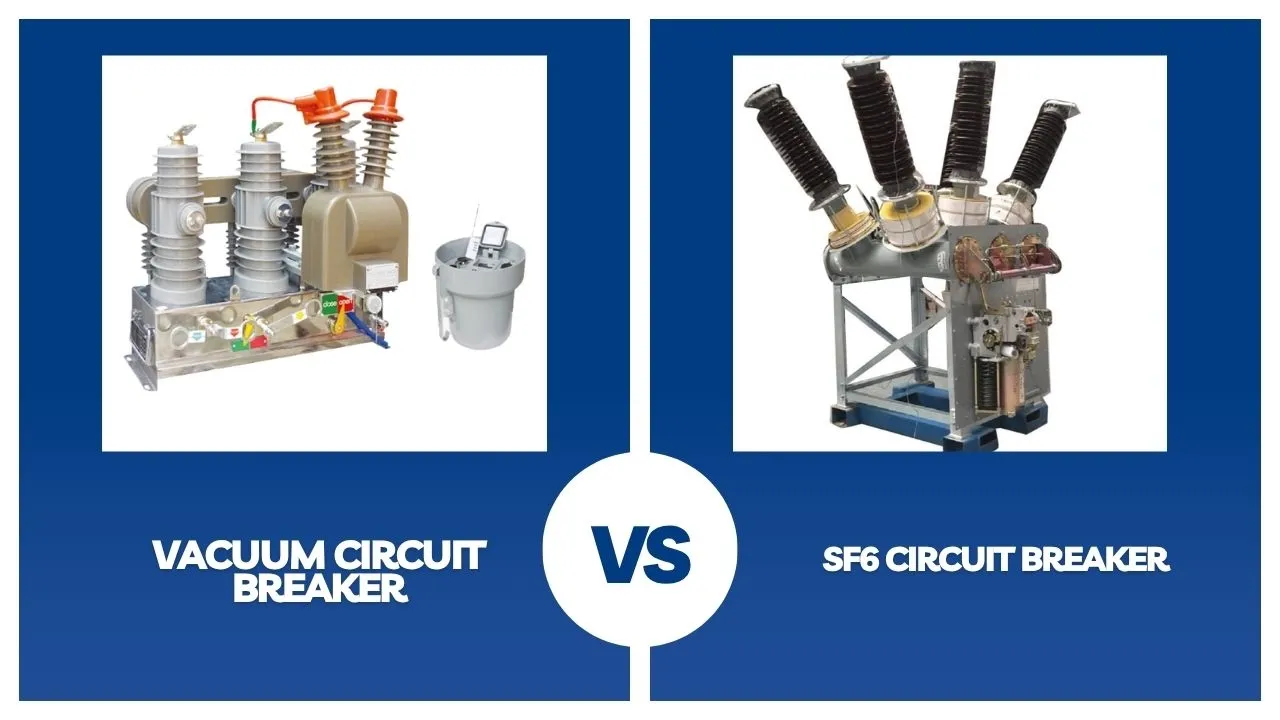

Среднее напряжение 1–72,5 кВ: вакуум заменяет SF₆

• Внутренние металлокорпусные switchnetwork для промышленных предприятий, больниц и центров обработки данных

• Распределительные трансформаторные подстанции энергетических компаний с напряжением 13,8 кВ, 24,9 кВ, 34,5 кВ

• Кольцевые распределительные устройства и линиевые выключатели

В этом диапазоне SF₆ обычно встречается только в старом оборудовании или в компактных конструкциях газизолированной switchnetwork (GIS), где место для размещения крайне ограничено. Для пользователей, пытающихся понять варианты выбора выключателей по классам напряжения, также полезно знать обширную группу из четырех основных типов автоматических выключателей и области их применения.

Высокое напряжение 72,5–245 кВ: основные области применения SF₆

• Трансмиссионные подстанции с напряжением 115 кВ / 138 кВ / 145 кВ

• Сетевые подстанции и крупные подъемные трансформаторы промышленных объектов с напряжением 161 кВ / 220 кВ / 230 кВ

• Компактные газизолированные switchnetwork (GIS)-подстанции с напряжением 145 кВ и 245 кВ в городах и промышленных зонах

Где вакуумные выключатели становятся вариантом в этом диапазоне:

• В настоящее время проходят пилотные испытания некоторых новых вакуумных выключателей на 145 кВ и «безSF₆» решений для GIS.

• Энергетические компании, ориентирующиеся на устойчивое развитие, могут предусматривать использование вакуумных выключателей в конструкциях открытой воздушноизолированной switchnetwork (AIS) в нижней части этого диапазона (например, 72,5–145 кВ) — в зависимости от поставщика и доступной технологии.

Тем не менее, для большинства современных проектов на 115–245 кВ выключатели на SF₆ остаются стандартным решением, особенно когда:

• Уровни аварийных токов высокие

• Режим переключений интенсивный

• Место для размещения ограничено, и требуется использование GIS

Сверхвысокое и ультравысокое напряжение 245–800 кВ и выше: почему SF₆ по-прежнему доминирует

• Трансмиссионные линии магистральной сети с напряжением 345 кВ / 400 кВ

• Сети сверхвысокого напряжения (СВВ) с напряжением 500 кВ / 550 кВ

• Системы ультравысокого напряжения (УВВ) с напряжением 765 кВ / 800 кВ и выше

При этих напряжениях SF₆ обеспечивает:

• Очень высокую диэлектрическую прочность при компактных габаритах

• Проверенную эффективность дугоустранятия при экстремальных аварийных токах

• Длинный опыт эксплуатации у энергетических компаний и производителей (OEM)

Современные «безSF₆» альтернативы на этих уровнях (чистый воздух, смеси фторонитрилов) все еще находятся в стадии пилотных испытаний или раннего внедрения. Для энергетических компаний США, планирующих проекты на 345–500 кВ и выше, выключатели на SF₆ остаются практичным и широко доступным вариантом.

Внутренние GIS и внешние AIS в зависимости от класса напряжения

Внутренние GIS (газизолированная switchnetwork)

• Распространены при напряжении от 72,5 кВ до 245 кВ; используются также при напряжении 420–550 кВ в условиях крайне ограниченного места для размещения или суровых окружающих условий

• Идеально подходят для городских подстанций, промышленных предприятий, центров обработки данных и кампусов, где место для размещения ограничено

• Полностью закрытая герметизированная конструкция защищает от загрязнений, соли, влажности и пыли

Внешние AIS (воздушноизолированная switchnetwork)

• Широко используются при напряжении от 72,5 кВ до 800 кВ и выше в традиционных трансмиссионных площадках

• SF₆ применяется внутри дугоустраняющей камеры выключателя, а шины и опорные конструкции находятся на открытом воздухе

• Меньшая стоимость оборудования на одну модульную ячейку, но требуется больше земельной площад

• Ниже 1 кВ — SF₆ не используется.

• 1–72,5 кВ — вакуумное оборудование является стандартным; SF₆ применяется только в специфических компактных GIS или устаревшем оборудовании.

• 72,5–245 кВ — SF₆ широко используется, появляются отдельные варианты с вакуумом/без SF₆.

• 245–800 кВ и выше — SF₆ по-прежнему доминирует, особенно в трансмиссионных сетях США.

Трансмиссионные подстанции с использованием выключателей на SF₆

Где применяются выключатели на SF₆ в трансмиссионных сетях

Роль газизолированной switchnetwork (GIS) на SF₆ в трансмиссионных сетях 110–800 кВ

Электростанции и выключатели на SF₆

Применение и режимы работы выключателей главных цепей генераторов (GCB) на SF₆

• Устанавливается между генератором и подъемным трансформатором (обычно на стороне среднего напряжения 13,8–24 кВ у крупных агрегатов, с подключением к трансформаторам 110–400 кВ).

• Интенсивный режим переключений: циклы запуска/остановки, синхронизация, отключение нагрузки и защитные отключения.

• Высокие асимметричные аварийные токи и постоянные компоненты токов непосредственно на зажимах генератора.

• Быстрое отключение для защиты роторов, статоров генераторов и подъемных трансформаторов.

Выключатели главных цепей генераторов (GCB) на SF₆ обеспечивают:

• Высокую дугоустраняющую способность в компактной емкости

• Стабильную работу в течение тысяч операций

• Проверенную координацию с системами управления турбинами, возбуждением и защитой электростанции

Защита подъемных трансформаторов напряжением 110–400 кВ с использованием выключателей на SF₆

• Распространенные напряжения: 110 кВ, 138 кВ, 230 кВ, 345 кВ и 400 кВ

• Устанавливаются в качестве линиевых выключателей, питающих выключателей трансформаторов и шинных выключателей

• Часто являются частью модульных ячеек газизолированной switchnetwork (GIS), особенно там, где место для размещения ограничено или условия окружающей среды суровые

Использование выключателей на SF₆ на гидро-, тепло-, атомных электростанциях и электростанциях с комбинированным циклом (CCGT)

Гидроэлектростанции

• Агрегаты с длительным сроком службы, часто расположенные в удаленных районах

• Использование выключателей главных цепей генераторов (GCB) на SF₆ и модульных ячеек GIS для минимизации занимаемого пространства в гидроцентрах и туннелях

Теплоэлектростанции на угле и газе

• Высокие уровни аварийных токов и большие номиналы генераторов

• Выключатели на SF₆ как на стороне генераторов, так и на интерфейсе с сетью напряжением 230–345 кВ

Атомные электростанции

• Основное внимание уделяется надежности, герметичности и проверенной технологии

• Широкое использование газизолированной switchnetwork (GIS) и выключателей на SF₆ для главных и резервных питательных линий

Электростанции с комбинированным циклом (CCGT)

• Частые циклы работы, быстрый запуск, высокие скорости нарастания нагрузки

• Выключатели главных цепей генераторов (GCB) на SF₆ выдерживают повторяющиеся операции переключения и аварийные нагрузки без избыточного износа

Работа в режимах «черного запуска» и изолированной эксплуатации с использованием выключателей главных цепей генераторов (GCB) на SF₆

• Управляемое включение подъемных трансформаторов и трансформаторов собственных нужд электростанции

• Безопасное разделение оборудования электростанции при поэтапном восстановлении работы электросети

• Надежное повторное включение и синхронизация после нарушений в работе сети

• Стабильное отключение аварийных токов при работе электростанции в изолированном режиме (при низком импедансе системы)

Выключатели главных цепей генераторов (GCB) на SF₆ предпочитают использовать в этих случаях, поскольку они сочетают в себе высокую дугоустраняющую способность, широкие запасы по изоляции и проверенную надежность — именно те характеристики, которые необходимы, когда ваша электростанция может быть той, которая восстановит работу электросети.

Применение выключателей на SF₆ в тяжелой промышленности

Где используются выключатели на SF₆ в тяжелой промышленности

Подстанции металлургических заводов

• Выключатели на SF₆ напряжением 110–245 кВ на входах энергоснабжения и главных питающих линиях

• Выдерживание чрезвычайно высоких аварийных токов в коротких, мощных сетях

• Сопротивление частому переключению трансформаторов печей, крупных электродвигателей и фильтров

Распределение электроэнергии на алюминиевых электролизных заводах

• Компактная газизолированная switchnetwork (GIS) на SF₆ напряжением 110–220 кВ для питания электролизных baths

• Длинные шины высокого тока и нагрузки с высоким содержанием гармоник

• Герметизированная GIS на SF₆ поддерживает стабильную работу в пыльных, коррозионных средах

Дуговые печи, прокатные станки и крупные электродвигатели

• Дуговые электрические печи с очень высокими пусковыми токами и повторяющимся режимом работы

• Обратные прокатные станки с частыми запусками и остановками

• Синхронные и асинхронные электродвигатели мощностью 10–100+ МВт

Применение выключателей на SF₆ обусловлено:

• Высокой дугоустраняющей способностью и сильной диэлектрической прочностью, которые снижают ненужные отключения и отказы оборудования

Почему выключатели на SF₆ предпочитают использовать перед устаревшими технологиями

В сфере тяжелой промышленности США большинство новых проектов на высоком напряжении отдают предпочтение выключателям на серошестифториде (SF₆) перед воздушно-дуговыми или маломасляными выключателями по нескольким очевидным причинам:

• Значительно более высокая дугоустраняющая эффективность

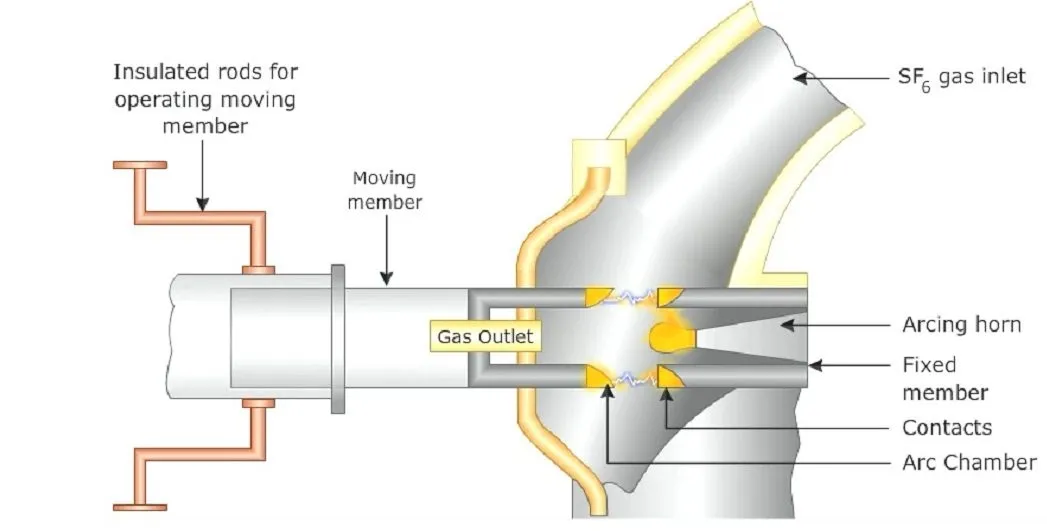

SF₆ обладает отличными дугоустраняющими и диэлектрическими свойствами, поэтому выключатель может отключать более высокие аварийные токи быстрее и надежнее.

• Компактность и прочность

Линейка газизолированной switchnetwork (GIS) на SF₆ напряжением 145–245 кВ значительно меньше по размерам, чем воздушно-дуговое или масляное оборудование — это идеально для ограниченных по пространству площадок металлургических заводов или электролизных заводов.

• Меньшее техническое обслуживание по сравнению с воздушно-дуговыми и масляными выключателями

Отсутствуют компрессоры, системы хранения воздуха и работы с маслом; снижается время простоя и количество точек возможных утечек.

• Чище и безопаснее эксплуатация

Отсутствуют побочные продукты горения дуги в масле, нет риска пожаров из-за масла, а герметизированные газовые компартменты с пожизненной упаковкой поддерживают стабильную работу оборудования даже в пыльных, жарких или коррозионных условиях промышленных предприятий.

При проектировании или выборе решений на высоком напряжении для тяжелой промышленности газизолированная switchnetwork (GIS) и выключатели на SF₆ обычно являются моим первым выбором для главных подстанций и питающих линий печей/ приводов, в то время как вакуумные выключатели обслуживают распределение электроэнергии на среднем напряжении в нижней части сети.

Электропривод железных дорог и метрополитены с использованием выключателей на SF₆

Тракторные подстанции переменного тока 25 кВ и газизолированная switchnetwork (GIS) на SF₆

• Высокую дугоустраняющую способность для длинных питающих линий и высоких уровней аварийных токов

• Компактные габариты, которые позволяют размещать оборудование в ограниченных полосах прокладки и городских железнодорожных коридорах

• Герметизированную конструкцию с пожизненной упаковкой, предотвращающую попадание пыли, соли и загрязнений в изоляционные элементы

При размещении полной тракторной подстанции в ограниченном месте рядом с железнодорожными путями или в плотно застроенном городе газизолированная switchnetwork (GIS) на SF₆ позволяет сократить площадь размещения, сохраняя при этом межэлектродные зазоры и запасы безопасности — что невозможно реализовать с использованием воздушноизолированной switchnetwork.

Электропривод постоянного тока (1,5–3 кВ) от газизолированной switchnetwork (GIS) на SF₆ напряжением 25 кВ

Нефтяные, газовые объекты и морские платформы с использованием switchnetwork на SF₆

Пространство и вес: почему на морских платформах используют газизолированную switchnetwork (GIS) на SF₆

• Размещать полные подстанции 110–245 кВ в компактных электрощитах (E-rooms)

• Оптимизировать планировку платформы без постройки крупных электро модулей

• Снизить конструктивные и транспортные затраты при сохранении высоких номиналов аварийных токов

Если вы сочетаете газизолированную switchnetwork (GIS) на SF₆ с внешним оборудованием, таким как высоковольтные выключатели разъема, обычно к ним подключают надежные устройства, аналогичные внешнему выключателю разъема GW4, для изоляции линий и обеспечения видимого разрыва цепи.

Набережные нефтеперерабатывающие заводы и нефтехимические предприятия

• Подстанциях ввода электроэнергии от энергетических компаний (69–230 кВ)

• Главных понижающих трансформаторных подстанциях, питающих крупные электродвигатели, компрессоры и приводы

• Узлах подключения для экспорта/импорта электроэнергии к ближайшим электросетям или промышленным партнерам

Причины просты: выключатели на SF₆ выдерживают высокие аварийные токи, обеспечивают надежную дугоустраняцию и лучше поддерживают частые переключения по сравнению с устаревшими воздушно-дуговыми или масляными выключателями. Для предприятий, работающих круглосуточно с высокими критическими нагрузками, эта надежность является обязательным требованием.

Опасные зоны и герметизированная газизолированная switchnetwork (GIS) с пожизненной упаковкой

• Заряженные части полностью заключены в заземленные металлические емкости

• При нормальной эксплуатации отсутствуют внешние дуги или раскаленные поверхности

• Интервалы технического обслуживания длинные, что снижает контакт персонала с опасными зонами

Коррозия, окружающая среда и технология на SF₆

• Все заряженные части герметично заключены в корпуса из нержавеющей стали или алюминия

• Нет внешних изоляторов, подверженных пробою из-за соли или загрязнений

• Внутренний газ SF₆ поддерживает стабильные показатели изоляционной прочности на протяжении десятилетий

Ключевым моментом является правильное обращение с газом SF₆ и мониторинг утечек. При правильном обслуживании газизолированная switchnetwork (GIS) на SF₆ обеспечивает длительный срок службы, низкий уровень отказов и меньшее количество незапланированных простоев как на прибрежных, так и на морских установках — именно то, что требуют операторы нефтегазовых объектов в США, когда на первом месте стоят надежность и безопасность.

Интеграция возобновляемых источников энергии с использованием выключателей на SF₆

Сборные подстанции ветровых парков (газизолированная switchnetwork (GIS) на SF₆ напряжением 110–245 кВ)

• Выдерживает высокие уровни аварийных токов и колебания мощности генерации без ненужных отключений

• Выдерживает высокие уровни аварийных токов и колебания мощности генерации без ненужных отключений

• Имеет герметизированные корпуса с пожизненной упаковкой, которые защищают от соли, пыли и экстремальных погодных условий на прибрежных ветровых объектах

При сочетании с высококачественными патрубками и изоляторами — такими, как современные композитные сухих патрубки через стену — газизолированная switchnetwork (GIS) на SF₆ создает надежный интерфейс между ветровыми парками и трансмиссионными системами напряжением 138–230 кВ.

Соединение крупных солнечных электростанций с электросетью с использованием выключателей на SF₆

• Трансформаторах связи с сетью (от 34,5 кВ до 115/138/230 кВ)

• Модульных ячейках подключения в точке присоединения к сети (Point of Interconnection, POI)

Они предоставляют разработчикам и энергетическим компаниям:

• Высокую дугоустраняющую способность для мощных трансмиссионных сетей

• Надежную дистанционную эксплуатацию и автоматизацию для быстрой реконфигурации

• Проверенный вариант с низкими требованиями к обслуживанию, который поддерживает стабильную работу в жарких, пыльных условиях пустынных районов, где располагаются солнечные электростанции

Гибридные АС/ПС узлы и линии подключения возобновляемых источников энергии

• Защиты преобразовательных трансформаторов и шин АС

• Обеспечения высокоскоростного отключения аварий, необходимого для чувствительных силовых электроники

• Поддержки гибкой реконфигурации при добавлении систем хранения энергии на батареях (BESS), статических компенсаторов (STATCOM) или будущих линий передачи по ПС

Соответствие требованиям кодексов электросетей и поддержка работы при авариях

• Обеспечения селективного высокоскоростного отключения, благодаря которому отключается только поврежденный участок

• Поддержки стратегий поддержки работы при авариях (fault-ride-through, FRT) посредством точной координации защитных устройств

• Обеспечения высокой надежности в течение тысяч операций — это критически важно для сетей с частыми переключениями и динамическими номиналами линий

Если сегодня вы подбираете оборудование для линии подключения ветровой или солнечной электростанции к сети, выключатели на SF₆ напряжением 110–245 кВ остаются отличным выбором, когда для вас важны компактность, надежность и эффективное отключение аварий в требовательных условиях эксплуатации возобновляемых источников энергии.

Дата-центры и критическая инфраструктура с использованием газизолированной switchnetwork (GIS) на SF₆

Надежные подстанции для гипермасштабных дата-центров

• Высоковольтные модульные ячейки на стороне энергетических компаний с использованием GIS на SF₆, питающие распределительные сети 13,8–34,5 кВ.

• Проекты «энергетических кампусов» на территории объектов, где выключатели на SF₆ обеспечивают резервное питание крупных батарейных систем, генераторов и блоков ИБП (непрерывного источника питания).

• Проекты «энергетических кампусов» на территории объектов, где выключатели на SF₆ обеспечивают резервное питание крупных батарейных систем, генераторов и блоков ИБП (непрерывного источника питания)

Экономичное по пространству GIS для городских объектов и объектов в стиле «кампуса»

В плотно застроенных городских районах, на крышах зданий (крышевые подстанции) или в технологических парках в стиле «кампуса» газизолированная switchnetwork (GIS) на SF₆ позволяет:

• Сократить площадь подстанции на 60–70% по сравнению с воздушноизолированной switchnetwork (AIS).

• Устанавливать компактные линии внутри зданий, в подвалах или в специализированных электрощитах.

• Упрощать координацию изоляции за счет использования SF₆ вместо больших межэлектродных зазоров и высоких конструкций.

Для проектов, сочетающих AIS и GIS, часто парят модульные ячейки на SF₆ с полимерными композитными изоляторами — это обеспечивает надежные внешние соединения в загрязненных или прибрежных районах, аналогично конструкциям высоковольтных композитных изоляторов.

Больницы, аэропорты, телекоммуникационные узлы с использованием решений на выключателях SF₆

• Качество и непрерывность электропитания являются обязательными требованиями.

• Нагрузки плотные и высокочувствительные к снижению напряжения и прерываниям питания.

• Расширение должно вписываться в существующие территории объектов без крупных строительных работ.

Резервность, проекты N+1 и быстрая коммутация

• Высоковольтные питающие линии N+1 / N+2, построенные по схемам кольцевой шины, «разрыва и половины» (breaker-and-a-half) или двойной шины с использованием выключателей на SF₆.

• Быстрые времена коммутации для переноса нагрузок между трансформаторами или питающими линиями энергетических компаний с минимальными нарушениями.

• Сегментированная, разделенная на секции GIS, благодаря чему одиночная авария не отключает всю линию оборудования.

• Интеграция с современными защитными реле для селективного высокоскоростного отключения аварий.

Применение выключателей на SF₆ в горнодобывающей промышленности

В горнодобывающей промышленности выключатели на SF₆ оправдывают себя благодаря надежности в условиях, где обычное оборудование быстро становится негодным. Я использую их там, где непрерывная работа и безопасность являются обязательными требованиями.

Подземное горнодобывание: компактная герметизированная газизолированная switchnetwork (GIS)

Подземные подстанции имеют ограниченное пространство, плохую вентиляцию и суровые условия эксплуатации. Газизолированная switchnetwork (GIS) на SF₆ решает эти проблемы благодаря следующим характеристикам:

• Компактность — поддержка высокого напряжения при минимальном занимаемом пространстве, идеально для подземных выработок и галерей

• Герметизированная конструкция с пожизненной упаковкой — отсутствие открытых заряженных частей, нет накопления пыли на изоляторах

• Низкие требования к обслуживанию — меньше остановок для очистки и инспекции

Благодаря этому газизолированная switchnetwork (GIS) на SF₆ становится отличным выбором для подземных распределительных сетей 25–145 кВ, питающих дробилки, подъемные механизмы и системы вентиляции.

Наземные карьеры: длинные линии питания и высокомощные приводы

• Высокими уровнями аварийных токов от крупных электродвигателей и приводов

• Частой коммутацией линий питания и крупных нагрузок

• Длинными линиями передачи с сложными режимами переходных процессов

Конструкция для работы в условиях пыли, влажности и ударов

• Герметические газовые отсеки, защищенные от пыли и влажности

• Высокая механическая прочность, обеспечивающая устойчивость к взрывам, вибрациям и ударам

• Стабильные диэлектрические характеристики даже в загрязненном и коррозионном воздухе

Безопасность и обслуживание в удаленных местах

• Снижению вмешательства на месте — более длинные интервалы между основными техническими обслуживаниями

• Повышению безопасности операторов — герметизированные заряженные части и надежные блокировки (интерлоки)

• Поддержке дистанционного управления — интеграция с системами SCADA/автоматизации, быстрое отключение аварий и надежная повторная коммутация

Для среднеvollтных распределительных сетей внутри горного объекта многие операторы сейчас сочетают газизолированную switchnetwork (GIS) на высоком напряжении с современными внутренними вакуумными выключателями на 12 кВ и 24 кВ — это позволяет найти баланс между надежностью, безопасностью и затратами на жизненный цикл.

Региональные различия в использовании выключателей на SF₆

Использование выключателей на SF₆ в мире быстро меняется, и сегодня место применения выключателей на SF₆ в значительной степени зависит от местных правил и стратегии энергетических компаний. Если вы планируете реализовать проект с 2025 года и позже в США, вам нужно знать, как развивается ситуация в каждом регионе.

Европа — постепенное сокращение использования SF₆ (Регуляция ЕС по фторгазам 2024/573)

Что это означает на практике:

• SF₆ по-прежнему используется на напряжении 245 кВ и выше, где альтернативные решения еще не полностью доказали свою эффективность или не являются достаточно надежными для инвестиций.

• Сильный приоритет перехода на очищенный воздух и смеси фторнитрилов (например, g³ C4-FN) для сетей напряжением 72,5–170 кВ.

• Покупатели требуют документированных данных о работе с газом (в том числе об утечках) и планов по утилизации оборудования в конце его жизненного цикла.

Северная Америка — добровольное сокращение использования SF₆, а не полный запрет

Для многих проектов по передаче электроэнергии и строительства дата-центров в США газизолированная switchnetwork (GIS) на SF₆ остается основным выбором при напряжении выше 145 кВ, в то время как среднеvollтные сети переходят практически полностью на вакуумные технологии. Обычно мы сочетаем высоковольтное оборудование на SF₆ с надежными системами изоляции — например, с композитными стержневыми изоляторами — для внешних линий передачи электроэнергии и подстанций.

Азиатско-Тихоокеанский регион и Ближний Восток — рост использования SF₆ GIS на 220–800 кВ

Эти регионы все еще находятся в активной фазе расширения электросетей, и газизолированная switchnetwork (GIS) на SF₆ часто является единственным реальным вариантом для крупномасштабных проектов.

Драйверы роста:

• Масштабное строительство сетей напряжением 220–500 кВ, а также корридоров передачи электроэнергии на 765–800 кВ в некоторых странах.

• Потребность в компактной газизолированной switchnetwork (GIS) в плотно населенных городах и суровых климатических условиях (жара, песок, загрязнение воздуха).

• Регулирование использования SF₆ более мягкое, но требования к надежности оборудования и непрерывной работе остаются очень высокими.

Китай и Индия — основные рынки для нового высоковольтного (HV) и сверхвысоковольтного (EHV) оборудования на SF₆

В обеих странах ведутся пилотные проекты с решениями, лишёнными SF₆, но для проектов 2025 года SF₆ по-прежнему доминирует на напряжении 245 кВ и выше — это объясняется доказанной эффективностью и экономической целесообразностью.

Как регулирование влияет на выбор технологий

Сдержанное регулирование (Европа, некоторые штаты США):

• Среднеvollтные сети (MV): только вакуумные технологии и экологически чистые газы.

• Высоковольтные сети (HV): решения без SF₆ — там, где они технически обоснованы; SF₆ допускается преимущественно в сверхвысоковольтных сетях (EHV) и в особых случаях.

Умеренное регулирование (большинство Северной Америки):

• SF₆ всё ещё допустимо, но энергетические компании требуют снижения утечек и долгосрочного управления газом.

• Резкий переход к вакуумным технологиям в среднеvollтных сетях

Регионы с развивающимися или расширяющимися электросетями (Азия, Ближний Восток, части Латинской Америки и Африки):

• Высоковольтные (HV) и сверхвысоковольтные (EHV) выключатели на SF₆ являются основным выбором — это обеспечивает надежность и скорость расширения электросетей.

С моей позиции как поставщика я проектирую решения с учётом этих реальностей:

• Предлагаю газизолированную (GIS) и воздушноизолированную (AIS) switchnetwork на SF₆ для сетей 110–550 кВ — там, где это остаётся практическим стандартом.

• Разрабатываю варианты без SF₆ или с низким потенциалом глобального потепления (GWP) для регионов, переходящих к строгим правилам в стиле регулирования фторгазов (F-gas).

• Поддерживаю инженерные команды документацией, чертежами и файлами через наш технический центр для скачивания — чтобы они могли соответствовать местным требованиям и техническим заданиям энергетических компаний без предположений.

SF₆ по сравнению с современными альтернативами в реальных проектах

Когда я анализирую современные реальные проекты в Северной Америке, SF₆ больше не является автоматическим выбором по умолчанию — особенно при напряжении ниже 72,5 кВ. Вот как я разъясняю эту ситуацию клиентам.

Вакуумные выключатели на напряжение до 72,5 кВ

• Отсутствие парниковых газов

• Простое обслуживание, нет необходимости в работе с газом

• Очень высокая механическая прочность при частом переключении

• Возможность прямого замены многих устаревших среднеvollтных панелей на SF₆

На этих напряжениях я рекомендую SF₆ только в случаях:

• Необходимости в очень компактной газизолированной switchnetwork (GIS) в плотно забитом городском помещении;

• Требуется совмещение с существующим линейкой газизолированной switchnetwork (GIS) на SF₆.

Чистый воздух и фторонитрил (g3 C4‑FN) в пилотных проектах на высоком напряжении

Чистый воздух (N₂/O₂)

• Используется в некоторых газизолированных switchnetwork (GIS) и выключателях с тупиковым танком на напряжении 72,5–145 кВ

• Потенциал глобального потепления (GWP) равен нулю, простое обращение с газом

• Требует больше места, чем при использовании SF₆ (большие корпусы)

Смеси с фторонитрилом (g3 C4‑FN)

• Внедряются в пилотных газизолированных switchnetwork (GIS) и выключателях на напряжении 145–245 кВ

• Значительно lower потенциал глобального потепления (GWP) по сравнению с SF₆

• Процессы обращения с газом и стандарты ещё находятся в стадии формирования

Эти варианты набирают популярность среди энергетических компаний, которые испытывают давление из-за правил отчётности по использованию SF₆ и целей в области экологической, социальной и корпоративной ответственности (ESG). Если вы отбираете поставщиков, начните с известных компаний‑производителей GIS; такие ресурсы, как списки ведущих компаний по производству газовой изолированной switchnetwork, полезны при сравнении дорожных карт технологического развития.

Технические ограничения при напряжении выше 245 кВ

• 345 кВ, 420 кВ, 500 кВ и 765/800 кВ

• Данные долгосрочных полевых испытаний ограничены

• Оборудование имеет большее физическое габариты и большую сложность

Большинство энергетических компаний предпочитают оставаться при использовании SF₆, потому что:

• Оно обладает доказанной диэлектрической прочностью и способностью гасить дуги при очень высоком напряжении

• Существует десятилетний опыт эксплуатации (данные по работе) и стандартизированные практики обслуживания

• Хорошо справляется с высокими токами короткого замыкания и режимами переключения

Если ваш проект рассчитан на напряжение 500 кВ и выше, сегодня следует полагаться на использование SF₆, при этом разрабатывая дорожную карту перехода к решениям без SF₆ по мере совершенствования соответствующих конструкций.

Быстрая матрица решения: Что использовать и где

Обычно я упрощаю процесс выбора, используя именно такой подход (вид):

Когда я даю советы клиентам из США, сначала обращаю внимание на четыре аспекта:

• Уровень напряжения и величина тока короткого замыкания

• Доступное пространство (помещения внутри зданий, городские, морские или пустынные условия)

• Экологическая политика (цели ESG энергетических компаний, правила штатов, требования в стиле ЕС для транснациональных компаний)

• Себестоимость жизненного цикла (управление газом, квалификация персонала, запасные части)

Когда экономически целесообразны модернизации (ретрофиты) с SF₆ на вакуумные технологии или экологические газы

Подходящие объекты для модернизации:

1.Силовые распределительные устройства на SF₆ номиналом 12–38 кВ с достаточным пространством в панелях для замены на вакуумные выключатели

2.Газизолированная switchnetwork (GIS) на SF₆ номиналом 72,5–145 кВ, для которой производитель (OEM) предоставляет поддержку:

• Замену панелей по одной на технологии с экологическими газами

• Или создание гибридных модулей, сочетающих секции на SF₆ и без SF₆

Модернизация обычно целесообразна в случаях:

• Металлические кожухи силовых устройств находятся в хорошем механическом состоянии

• Уровень утечек SF₆ растёт, а также возрастают затраты на газ и риски, связанные с регулированием

• В любом случае требуется модернизация реле/систем управления, поэтому вы уже планируете остановку модулей

Модернизация затруднительна в случаях:

• Номинальное напряжение 245 кВ и выше, а также высокая нагрузка на подстанцию

• Отсутствие окон простоя для крупных реконструкций

• Отсутствие поддержки от производителя (OEM) или прекращение выпуска запасных частей

Если вы формируете короткий список поставщиков или планируете создание нового участка подстанции для GIS, полезно сотрудничать с производителями, которые уже поддерживают как конструкции на SF₆, так и с экологическими газами; более широкие сети поставщиков силовых распределительных устройств — такие, как описанные в руководствах по поставщикам электрооборудования — могут стат

Выбор выключателей на SF₆ для вашего применения

Основные вопросы по классу напряжения и типу установки

Какой класс напряжения?

• Ниже 1 кВ — SF₆ не используется; применяются стандартные низковольтные выключатели.

• 1–38 кВ — обычно вакуумные выключатели; сегодня SF₆ редко оправдывает себя.

• 38–72,5 кВ — преимущественно вакуумные технологии, SF₆ используется только в очень компактной GIS или для специфических эксплуатационных условий.

• 72,5–245 кВ — выключатели на SF₆ до сих пор являются стандартным решением в многих энергетических компаниях и промышленных объектах США.

• 245–800 кВ и выше — SF₆ остаётся проверенным основным решением для сверхвысоковольтной/ультравысоковольтной передачи электроэнергии.

Где будет устанавливаться оборудование?

• Внутренние городские подстанции, дата-центры, кампусы, туннели или метрополитен?

  → Компактная газизолированная switchnetwork (GIS) на SF₆ обычно является практичным выбором.

• Наружные участки передачи электроэнергии на новом территории с достаточным пространством?

  → Воздушноизолированная switchnetwork (AIS) на SF₆ или гибридная компоновка обычно более экономически целесообразны.

• Сухопутные объекты с суровыми условиями (прибрежные зоны, химические предприятия, пыльные районы, зоны с землетрясениями)?

  → Герметизированная газизолированная switchnetwork (GIS) на SF₆ имеет явное преимущество по надежности и устойчивости к коррозии.

Каковы эксплуатационные условия и уровень тока короткого замыкания?

• Высокие токи короткого замыкания, частые переключения или защита генераторов?

• Требуется быстрая повторная коммутация или сложные схемы защиты (например, с современной координацией реле с температурно-токовыми характеристиками, как в приложениях с высоковольтными выключателями и реле)?

  → Выключатели на SF₆ остаются одним из самых прочных вариантов.

Баланс между надежностью, экологическим воздействием и стоимостью

Надежность

• Выключатели на SF₆ — это зрелые, предсказуемые устройства, которые хорошо изучены энергетическими компаниями и крупными промышленными операторами.

• Отличные диэлектрические характеристики обеспечивают меньшее количество ненужных отключений и стабильную работу при серьёзных аварийных режима

Экологическое воздействие

• Минимизировать объём газа (отдавать предпочтение компактной GIS с конструкциями низких потерь).

• Требовать гарантий по уровню утечек и соблюдения правильных процедур работы с газом.

• Учтить будущую регулировку и возможную учёт углеродного следа.

• Поскольку SF₆ имеет высокий потенциал глобального потепления (GWP), необходимо:

Стоимость ( капитальные затраты + операционные затраты)

• Воздушноизолированная switchnetwork (AIS) дешевле в расчёте на кВ, но требует больше земельного участка и строительных работ.

• Газизолированная switchnetwork (GIS) имеет более высокие начальные затраты, но:

• Экономит пространство и снижает объём земляных работ.

• Снижает затраты на обслуживание в суровых условиях.

• Может обеспечить более низкую общую стоимость в плотно забитых городских районах или на территориях с высокой стоимостью земель.

На практике для многих проектов США на напряжение 115–230 кВ SF₆ остаётся наиболее экономичным способом достичь целей по надежности и занимаемому пространству — особенно в промышленных предприятиях, дата-центрах и городских подстанциях.

Когда указывать на SF₆ GIS, SF₆ AIS или гибридные системы

• Место ограничено (городские районы, порты, нефтепереработки, кампусы, подземные объекты).

• Требуется герметизированное оборудование с низкими затратами на обслуживание (прибрежные зоны, загрязнённые территории, снежные или пустынные участки).

• Нужна компактная полностью закрытая подстанция с повышенной безопасностью и снижённым риском воздействия внешних факторов.

Выбирайте SF₆ AIS, когда:

• У вас достаточно места, и вы стремитесь к более низким начальным затратам.

• Объект легко доступен для осмотра и обслуживания.

• Визуальный осмотр основного оборудования является приоритетом для эксплуатации.

Выбирайте гибридные системы, когда:

• Требуется компактный модуль или схема «выключатель и полусекция», но не нужна полноценная GIS.

• Проводите модернизацию в существующем участке AIS, и только определённые модули должны быть компактными.

• Хотите поэтапно инвестировать — начать с AIS, а позже добавить секции GIS или гибридные решения.

Типичные сценарии применения SF₆ при технических требованиях на 2025 год

Подстанции энергетических компаний и промышленные подстанции на 115–230 кВ

• В сельских и стандартных объектах — воздушноизолированная switchnetwork (AIS) на SF₆ или гибридные системы.

• В городских подстанциях, нефтепереработках, сталелитейных заводах и на территориях дата-центров — газизолированная switchnetwork (GIS) на SF₆.

Трансмиссионные линии на 345–500 кВ

• Для магистральных линий и сверхвысоковольтных интерконнекций — AIS и GIS на SF₆.

• Газизолированная switchnetwork (GIS) предпочтительнее в условиях ограниченного правопреемства земли или суровых экологических условий.

Крупные промышленные проекты и инфраструктурные объекты

• Газизолированная switchnetwork (GIS) на SF₆ для питания тяжелой промышленности, аэропортов, больниц и гипермассивных дата-центров — объектов, которым требуется высокая надежность и небольшое занимаемое пространство.

• Выключатели на SF₆ на терминалах генераторов или поднимающих трансформаторах в крупных электростанциях.

Если вы планируете проект на 2025 год, а в его дизайне предусмотрено напряжение 72,5 кВ и выше, а также имеются ограничения по пространству, требования к высокой надежности или суровые эксплуатационные условия — выключатели на SF₆, особенно в исполнении GIS, остаются очень сильным практическим выбором на рынке США.

Решения WEISHO на SF₆ и без SF₆ для высоковольтных сетей

Широкий ассортимент продукции: 12 кВ — 550 кВ

• 12–40,5 кВ: Среднеvollтное вакуумное силовое оборудование и наружные выключатели для линии электропередач и промышленных нагрузок (например, наша вакуумная опорная выключатель ZW32 отлично подходит для сельских линий и функций автоматического повторного включения).

• 72,5–245 кВ: Выключатели GIS и AIS на SF₆ класса энергетических компаний для трансмиссионных подстанций, независимых производителей электроэнергии (IPP) и дата-центров.

• 245–550 кВ: Сверхвысоковольтные выключатели и GIS на SF₆ для магистральных трансмиссионных линий и проектов по интеграции энергетических систем.

Этот ассортимент позволяет стандартизировать технические требования, запасные части и процедуры обслуживания — от среднеvollтного участка подстанции до интерконнекции на 550 кВ.

Варианты GIS, AIS и гибридного оборудования на SF₆

• SF₆ GIS (газизолированное силовое оборудование) — Для плотных городских объектов, туннелей, морских платформ и дата-центров, где первостепенное значение имеют пространство, безопасность и низкие затраты на обслуживание.

• SF₆ AIS (воздушноизолированное силовое оборудование) — Для новых участков подстанций в США с достаточным земельным пространством, где важны минимальные начальные затраты и простой доступ к оборудованию.

• Гибридное силовое оборудование — Комбинирует выключатели и разъединители GIS с шинами AIS, что позволяет сократить занимаемую площадь и количество металлоконструкций без использования полноценной GIS.

Экологически чистые линии и решения без SF₆

• Вакуумные выключатели на напряжение до 72,5 кВ полностью заменяют SF₆ в среднеvollтных приложениях. Наша наружная вакуумная выключатель ZW10‑12 на 12 кВ разработана именно для этого сегмента.

• Высоковольтные линии без SF₆ с использованием чистого воздуха или смесей газов на основе фторонитрила (типа g3 / C4‑FN) — для случаев, когда это требуют регулировки или корпоративные цели ESG.

• Герметизированная SF₆ GIS с низкими утечками «на всю жизнь» — для пользователей, которые по-прежнему полагаются на SF₆, но хотят минимизировать выбросы и упростить работу с газом.

Идея проста: вы можете постепенно сокращать использование SF₆ там, где это практично, одновременно продолжая применять его в сверхвысоковольтных системах, где альтернативы ещё не достигли зрелости.

Инжиниринг приложений и выбор выключателей

Я не только поставляю оборудование — я помогаю определить подходящую технологию выключателей для каждого узла вашей электросети:

1.Проверяю класс напряжения, уровень тока короткого замыкания, режим переключений и окружающие условия.

2.Определяю, где вакуумные технологии, SF₆ или экологические газы являются наиболее оптимальными с точки зрения стоимости жизненного цикла и регулирующих рисков.3.

3.Оптимизирую выбор между GIS, AIS или гибридным оборудованием на основе занимаемой площади, стоимости простоя и доступности для обслуживания.

Моя команда поддерживает энергетические компании США, компании-инженеры-проектировщики (EPC) и промышленных пользователей на всех этапах — от концептуального проектирования до ввода в эксплуатацию. Поэтому ваш выбор выключателей на SF₆ или без SF₆ становится бизнес-решением, а не просто случайным выбором из каталога.
