Но знаете ли вы точно, в каких случаях они становятся более предпочтительным техническим решением по сравнению с традиционными индуктивными напряжение-преобразователями?
Является ли пороговое значение 66 кВ? Или же они строго предназначены для применения при напряжении выше 110 кВ?
Выбор неверного измерительного трансформатора может необоснованно увеличить площадь подстанции и превысить проектный бюджет.
В данном руководстве вы узнаете точные технические и экономические критерии, определяющие, когда следует использовать конденсаторные напряжение-преобразователи.
От ключевых возможностей канальной связи по линиям электропередач (КСЛЭП) до экономичных конструкций изоляции — мы разберём матрицу принятия решений, которую используют ведущие инженеры энергетических компаний.
Начнём.
Когда-нибудь вы смотрели на подстанцию и интересовались, как измеряют 500 000 вольт, не выведя прибор из строя? Именно для этого и предназначен конденсаторный напряжение-преобразователь (
КНП).

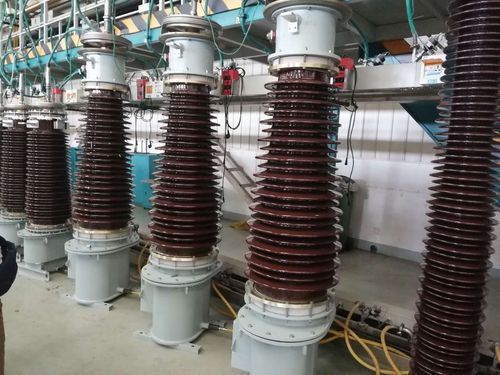

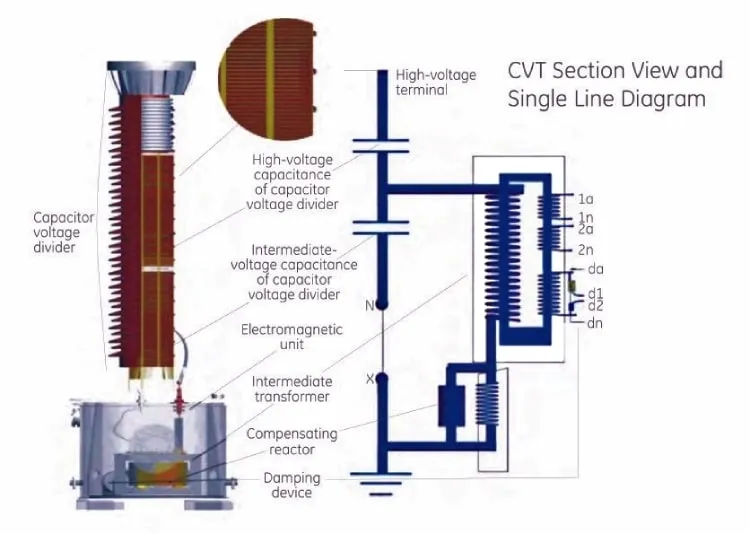

В отличие от стандартного индуктивного устройства, которое полностью зависит от массивных медных катушек, КНП использует батарею конденсаторов для выполнения основной работы по измерению высокого напряжения. Это продуманное и экономически выгодное решение для сетей высокого напряжения, но чтобы использовать его правильно, необходимо понять принцип его работы. Куплинговый конденсаторный напряжение-преобразователь — не просто единое устройство; это тщательно настроенная система, состоящая из трёх основных частей. Если бы вы могли его разобрать (в переносном смысле), то увидели бы следующие ключевые элементы, за которые платите:
Конденсаторный делитель напряжения: Это высокая колонна из фарфора или полимерного материала, которую видно на линии. Он выполняет функцию делителя напряжения, снижая первичное высокое напряжение до управляемого промежуточного уровня.
Настраиваемый реактор: Поскольку конденсаторы смещают фазу напряжения, требуется индуктивность для её коррекции. Настраиваемый реактор компенсирует ёмкостное сопротивление на рабочей частоте системы (50 Гц в России), обеспечивая соответствие выходного напряжения параметрам сети.
Электромагнитный блок (ЭМБ): Расположен в нижней баке и работает как миниатюрный традиционный трансформатор. Он принимает промежуточное напряжение и снижает его до окончательного вторичного выходного значения.
Принцип работы конденсаторного напряжение-преобразователя по сути является двухэтапным процессом. Мы не пытаемся снизить напряжение от 400 кВ до 120 В за один шаг с помощью проводниковых катушек — для этого потребовался бы огромный и дорогой железный сердечник.
Первый этап: Конденсаторный делитель напряжения принимает полное линейное напряжение и снижает его до промежуточного уровня, обычно в диапазоне от 5 кВ до 20 кВ.
Второй этап: Электромагнитный блок принимает это промежуточное напряжение и преобразует его до стандартных значений 69 В, 115 В или 120 В, необходимых для учётных приборов и защитных реле
Этот двухступенчатый подход является основной причиной того, что конденсаторный напряжение-преобразователь при сверхвысоких напряжениях легче и дешевле индуктивного.
Точность является непременным требованием. Независимо от того, настраиваю ли я защитную схему или точку коммерческого учёта электроэнергии, показания должны быть абсолютно точными. В России мы опираемся на стандарт ГОСТ Р/ IEEE C57.13, который определяет классы точности и требования к эксплуатации. Для международных проектов эталоном является стандарт IEC 61869-5.
Эти стандарты гарантируют сохранение точности работы конденсаторного напряжение-преобразователя даже при колебаниях напряжения и изменениях температуры. При выборе устройства всегда проверяйте соответствие данных на шильдике этим стандартам, чтобы убедиться, что высоковольтный измерительный трансформатор способен справиться с нагрузкой и обеспечить требуемую переходную характеристику для конкретного применения в вашей сети.
или стандартного индуктивного устройства обычно зависит от уровня напряжения, бюджета и дополнительных функциональных возможностей, таких как потребности в области связи. На российском рынке при переходе к уровням электропередачи КНП становится предпочтительным решением по нескольким определённым причинам. Ниже приведено разъяснение конкретных сценариев, где эти устройства демонстрируют лучшую эффективность.

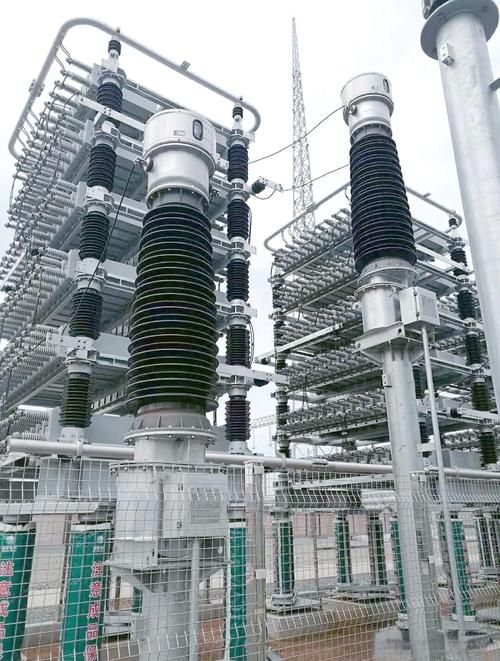

Основная область применения конденсаторных напряжение-преобразователей — системы с номинальным напряжением выше 72 кВ. Для измерения высокого напряжения на линиях электропередачи — в частности, 115 кВ, 230 кВ и до 765 кВ — индуктивные трансформаторы становятся непозволительно громоздкими и дорогими из-за требований к изоляции. КНП эффективно справляется с этими высокими потенциалами с помощью батареи конденсаторных делителей напряжения, что делает его стандартным выбором для подстанций сверхвысокого напряжения.
При сравнении КНП и индуктивных напряжение-преобразователей при высоких напряжениях экономические показатели значительно в пользу конденсаторного типа.
Сниженные требования к изоляции: Поскольку напряжение снижается ёмкостным путём перед подачей на электромагнитный блок, значительно уменьшается потребность в меди и железе.
Меньшие габариты: Индуктивный напряжение-преобразователь с номиналом 500 кВ имеет огромные размеры. КНП более компактный и лёгкий, что снижает расходы на опорные конструкции и строительные работы.
Это важная функция двойного назначения. Если для работы вашей сети требуется канальная связь по линиям электропередач, КНП фактически становится обязательным. В отличие от стандартного напряжение-преобразователя, куплинговый конденсаторный напряжение-преобразователь (ККНП) может вводить высокочастотные коммуникационные сигналы в линию электропередачи. Это позволяет энергетическим компаниям использовать саму линию электропередачи для голосовой связи, телеметрии и сигнализации защиты без прокладки отдельных кабелей.
Хотя индуктивные устройства обладают большей скоростью, современные КНП разработаны так, чтобы эффективно выполнять функции защиты. Они оснащены цепями подавления феррорезонанса для обеспечения стабильности. Однако инженеры должны учитывать характеристики переходного восстановительного напряжения при возникновении коротких замыканий. Для обеспечения долговечности этих систем и защиты от событий перегрузки напряжением параллельное включение трансформатора с надёжным подвесным беспромежуточным разрядником линии от атмосферных разрядов является стандартным рекомендуемым решением в схемах защиты.
Существует заблуждение, что КНП недостаточно точны для учёта электроэнергии. Сейчас это уже не так. Современные конструкции легко соответствуют классам высокой точности (например, 0,2 или 0,3), необходимым для коммерческого учёта электроэнергии и строгого мониторинга сети в системах сверхвысокого напряжения. Они обеспечивают точность, требуемую для выставления счетов, сохраняя при этом преимущества по безопасности ёмкостной конструкции.
На удалённых объектах, где техническое обслуживание затруднено, надёжная простота конструкции батареи конденсаторов становится преимуществом. Эти устройства стабильно работают в самых разнообразных погодных условиях. Независимо от того, устанавливаются ли они на удалённом узле возобновляемых источников энергии или на стандартном распределительном пункте энергетической компании вместе с высоковольтным изолятором, КНП обеспечивают оптимальный баланс долговечности и эффективности, который трудно превзойти для инфраструктуры длинных линий электропередач.
Необходимо рассчитать полную нагрузку (в ВА) всех подключенных устройств — счетчиков, реле и оборудования для линии-провода (ЛП). В отличие от индуктивного напряжения трансформатора, емкостной напряжения трансформатор (ЕНТ) имеет более высокое внутреннее сопротивление. Его перегрузка вызывает падение напряжения, которое нарушает точность измерений.
Кроме того, необходимо учитывать феррорезонанс в ЕНТ. Это хаотический резонанс между емкостью и индуктивностью железного сердечника. Мы всегда выбираем устройства с пассивной или активной схемой подавления феррорезонанса, чтобы предотвратить катастрофические отказы во время коммутационных процессов. Также требуется оценить характеристики кратковременного восстановительного напряжения, чтобы убедиться, что вторичное напряжение достаточно быстро спадает после устранения неисправности и не вводит в заблуждение цифровые реле.
Физическая среда определяет конструктивные особенности устройства. Для установки в прибрежных или промышленных районах мы указываем использование силиконовой резины или фарфора с высоким пробегом, чтобы предотвратить пробои. Так же, как мы придаем первостепенное значение безопасности и надежности высоковольтных изоляторов на воздушных линиях, внешняя изоляция ЕНТ должна выдерживать местные уровни загрязнения.
Сейсмические зоны: требуются конструкции с высоким демпфированием, способные выдерживать значительные ускорения грунта.
Температура: масло конденсаторов и компенсационные гофры должны выдерживать диапазон окружающих температур без утечек и потери емкости.
В современных электросетях ЕНТ часто используется не только для измерения напряжения. Если используется линия-провод (ЛП), ЕНТ должен быть оснащен вспомогательными элементами для соединения с ЛП, например, сбросной катушкой и заземляющим выключателем.
Для цифровых подстанций проверяется совместимость выходного сигнала емкостного делителя напряжения с современными сливающими устройствами. В то время как традиционные ЕНТ выдают аналоговые сигналы (115 В или 67 В), их интеграция в цифровую систему часто требует проверки кратковременной реакции, чтобы убедиться, что она не искажает высокоскоростное дискретизирование, необходимое для современных защитных реле.
В России выбор между ЕНТ и индуктивным трансформатором часто зависит от доступного пространства и расстояния, на которое передается электроэнергия. Для линий электропередачи длинной передачи (как правило, напряжением 220 кВ и выше) емкостные трансформаторы напряжения являются промышленным стандартом. Они выполняют двойную функцию: измеряют напряжение и выступают в роли емкости связи для линии-провода (ЛП). Это исключает необходимость в отдельном коммуникационном оборудовании и значительно снижает затраты на инфраструктуру при строительстве межрегиональных линий.
Напротив, городские подстанции сталкиваются с жесткими ограничениями по пространству. Хотя ЕНТ в целом компактны, основной фактор при выборе здесь часто является интеграция с газовыми коммутационными устройствами (ГКУ). Однако для наружных воздушных подстанций в густонаселенных городских районах наши компактные модели ЕНТ помогают инженерам разместить высоковольтное оборудование контроля в ограниченном пространстве без нарушения норм безопасных зазоров.
С развитием электросетей наблюдается массовый переход к интеграции крупных возобновляемых источников энергии. Солнечные электростанции и ветряные парки, подключаемые к линиям электропередачи напряжением 115 кВ и выше, требуют надежного измерения напряжения, способного выдерживать экологические нагрузки. ЕНТ являются идеальным решением в таких случаях, поскольку они лучше справляются с высокочастотными кратковременными процессами, часто возникающими при генерации энергии на основе инверторов, по сравнению с некоторыми традиционными устройствами.
Мы часто развертываем такие трансформаторы вместе с решениями для ветроэнергетических подстанций, обеспечивая точный контроль точки подключения возобновляемого источника к сети энергоснабжающей компании. Эта конфигурация поддерживает надежное коммерческое учет энергии и контроль стабильности сети, что критически важно для соблюдения условий соглашений о подключении.
Хотя ЕНТ отлично подходят для высоковольтных приложений, они не являются универсальным решением. Для распределительных сетей (как правило, напряжением ниже 69 кВ, и особенно для систем с напряжением 3,6–34,5 кВ) почти всегда предпочтительнее использовать индуктивные трансформаторы напряжения.
Экономичность: при низких напряжениях экономия на изоляции при использовании ЕНТ нивелируется, поэтому индуктивные устройства значительно дешевле.
Точность: индуктивные трансформаторы напряжения, как правило, имеют более высокие классы точности и требуют меньше усилий для калибровки при низких напряжениях.
Кратковременная реакция: если для вашего приложения требуется чрезвычайно быстрая кратковременная реакция для чувствительных защитных схем на уровне распределительных сетей, энергия, запасенная в банке конденсаторов, иногда может стать помехой.
Если вам не нужны функции ЛП и система работает на стандартных распределительных напряжениях, лучше остановиться на электромагнитных конструкциях, чтобы максимизировать соотношение производительности и стоимости.
Мы часто получаем вопросы от инженеров и менеджеров по закупкам, которые выбирают между различными измерительными трансформаторами для своих высоковольтных проектов. Ниже приведены ответы на наиболее часто задаваемые вопросы о емкостных трансформаторах напряжения (ЕНТ).
Основное различие заключается в внутреннем устройстве и способе снижения напряжения. Стандартный индуктивный трансформатор напряжения (электромагнитный трансформатор напряжения) работает точно так же, как обычный понижающий трансформатор, с использованием обмоток провода и магнитного сердечника. Напротив, емкостной трансформатор напряжения использует ряд конденсаторов (емкостной делитель напряжения) для снижения высокого напряжения перед его поступлением на электромагнитное устройство.
Хотя оба устройства измеряют напряжение, выбор между ЕНТ и трансформатором напряжения обычно зависит от стоимости и области применения. Стандартные трансформаторы напряжения обеспечивают немного более высокую точность при низких напряжениях, но ЕНТ значительно более экономичны при высоких напряжениях и имеют дополнительные функции, такие как коммутационное соединение. При проектировании комплексной системы учета и защиты критически важно понимать, как эти устройства взаимодействуют с другими устройствами, аналогично тому, как для комплексного мониторинга сети необходимо понимать трансформаторы тока.
Мы рекомендуем использовать ЕНТ для измерения высокого напряжения (как правило, выше 72,5 кВ или 100 кВ) в первую очередь из-за стоимости и размеров.
Стоимость изоляции: С ростом напряжения изоляция, необходимая для индуктивного трансформатора напряжения, становится очень габаритной и невероятно дорогой. ЕНТ использует банку конденсаторов, для которой изоляция естественно проще и дешевле.
Размер: На подстанциях сверхвысокого напряжения пространство является ценным ресурсом. Индуктивный трансформатор напряжения на 500 кВ имеет огромные размеры, а ЕНТ относительно компактен.
Стойкость: ЕНТ меньше подвержены феррорезонансу по сравнению с индуктивными устройствами, что делает их более безопасными для сети во время кратковременных процессов.
Да, это одно из ключевых преимуществ ЕНТ перед электромагнитными трансформаторами напряжения. ЕНТ может выполнять функцию емкостного трансформатора напряжения для связи, то есть он выполняет двойную функцию. Он измеряет напряжение для учета/защиты и одновременно вводит высокочастотные сигналы в линию электропередачи для линии-провода (ЛП). Это исключает необходимость в отдельных емкостях связи, что значительно снижает затраты на оборудование подстанции.
ЕНТ — это не просто банка конденсаторов, а настроенная система, разработанная для обеспечения стабильности. Основные компоненты включают:
Емкостной делитель напряжения: Две банки конденсаторов (C1 и C2), которые снижают первичное напряжение до промежуточного уровня (обычно около 10–20 кВ).
Электромагнитное устройство (ЭМУ): Промежуточный трансформатор, который дополнительно снижает напряжение до стандартных вторичных выходных значений (например, 110 В).
Компенсационный реактор: Настраивает цепь на резонансную частоту (60 Гц в США), чтобы компенсировать сдвиг фазы, вызванный конденсаторами.
Устройство подавления феррорезонанса: Демпфирующая цепь для предотвращения опасных колебаний напряжения.
Эти компоненты позволяют ЕНТ надежно работать совместно с мощным коммутационным оборудованием, например, с наружными выключателями на гексафториде серы, обеспечивая точность данных даже во время коммутационных операций.
