Понимание предохранителей от перенапряжений в подстанциях

Что именно делает предохранитель от перенапряжений в подстанции

• Выводит ток перенапряжения на землю и ограничивает напряжение до безопасного уровня

• Предотвращает пробой изоляции трансформаторов, выключателей, измерительных трансформаторов и кабелей

• Ограничивает повреждение оборудования и простои после ударов молнии или коммутационных процессов

Как предохранители от перенапряжений справляются с молнией и коммутационными перенапряжениями

Перенапряжения от молнии

• Очень крутой фронт нарастания, очень короткая длительность

• Могут быть прямым ударом по линиям, защитным проводам или вблизи подстанции

• Предохранитель реагирует за микросекунды, отводя большой ток молнии (уровня кА) на землю и одновременно ограничивая пиковое напряжение, которое испытывает оборудование

Коммутационные перенапряжения

• Возникают при включении или выключении линий, трансформаторов или банков конденсаторов

• Ток меньше, чем при молнии, но длительность больше и часто энергия выше

• Предохранитель должен выдерживать более высокую энергию без тепловой нестабильности, особенно в высоковольтных (ВВ) и сверхвысоковольтных (СВВ) подстанциях

Основные компоненты современного предохранителя от перенапряжений

Блоки оксидметаллических вольтодатчиков (на основе оксида цинка)

• Ядро, «мозг» предохранителя от перенапряжений на основе ОМВ

• При нормальном напряжении обладает очень высоким сопротивлением, а при перенапряжении — очень низким

• Обеспечивают беспазорную, непрерывную защиту без серийных разрывников

Корпус (фарфоровый или полимерный)

• Фарфоровый корпус: жесткий и прочный, но хрупкий и может разрушаться с выбросом осколков при отказе

• Полимерный корпус (силиконовая резина): легкий, обеспечивает большую безопасность при отказе, имеет гидрофобную поверхность, отталкивающую воду и загрязнения

• Корпус обеспечивает изоляцию, механическую прочность и защиту блоков ОМВ от атмосферных воздействий

Путь заземления и клеммы

• Верхняя клемма подключается к линии или шине

• Нижняя клемма подключается к заземляющей сетке подстанции по низкоимпедансному пути

• Некоторые конструкции оснащены счетчиками разрядов, устройствами мониторинга и кольцами выравнивания потенциала для СВВ подстанций

Основные источники перенапряжений в подстанциях

Молния

• Прямые удары по линиям или близлежащей земле

• Индуцированные перенапряжения от ударов молнии вблизи

• Обратные пробои из-за заземления опор или защитных проводов

Коммутационные операции

• Включение линий и повторное включение после отключения

• Включение трансформаторов (ток пускового заряда)

• Коммутация банков конденсаторов

• Устранение коротких замыканий и отключение нагрузки

Временное перенапряжение (ВП)

• Длительное перенапряжение из-за заземляющих коротких замыканий, резонанса или феррорезонанса

• Длительность значительно больше, чем у перенапряжения (секунды вместо микросекунд)

• Предохранитель должен иметь достаточную способность выдерживать временное перенапряжение и соответствующий номинал максимального непрерывного рабочего напряжения (МНРН), чтобы выжить при таких событиях

Основные типы предохранителей от перенапряжений, используемых в подстанциях

Старые предохранители на основе карбида кремния с разрывниками

• На устаревшем распределительном оборудовании напряжением 4–15 кВ

• В старых сельских или промышленных зонах, которые еще не были полностью модернизированы

• Как оборудование, «которое еще работает, поэтому мы его оставили»

Причины, по которым они вытесняются рынком:

• Для блокировки промышленной частоты 60 Гц им требуются серийные разрывники, что снижает точность защиты

• Более высокое остаточное (пропускаемое) напряжение, поэтому трансформаторы и выключатели испытывают большую нагрузку

• Требуют большого количества технического обслуживания (регулировка разрывников, инспекции, контроль влажности)

• Они просто не могут сравниться по эксплуатационным характеристикам и безопасности с современными предохранителями на основе оксидметаллических вольтодатчиков

Беспазорные предохранители от перенапряжений на основе оксидметаллических вольтодатчиков (ОМВ) — современный стандарт

• Без серийных разрывников — всю работу выполняют сами блоки ОМВ

• Значительно более низкое ограничивающее напряжение при молниевых и коммутационных перенапряжениях

• Отличная энергетическая способность и способность выдерживать временные перенапряжения

• Стабильная работа в течение десятилетий при правильном выборе и монтаже

При реальной эксплуатации в подстанциях беспазорные предохранители на основе ОМВ:

• Снижают уровень перенапряжений достаточно, чтобы продлить срок службы трансформаторов и кабелей

• Улучшают координацию изоляции по всей шинам, выключателям и ГИРУ

• Предохранители на основе карбида кремния с разрывниками — устаревшая технология, оставляемая только там, где бюджетные ограничения откладывают модернизацию.

• Беспазорные предохранители на основе ОМВ — очевидный современный выбор для защиты подстанций от молниевых и коммутационных перенапряжений.

Предохранители от перенапряжений распределительного класса (для низковольтных сетей)

• Распределительные трансформаторы

• Автоматические переключатели и секционаторы

• Водопроводные линии и кабельные окончания

Предохранители от перенапряжений промежуточного класса (для средневольтных подстанций)

• 15–69 кВ — первичные распределительные / подтрансмиссионные системы

• Защита шин и трансформаторов в городских или промышленных подстанциях

• Системы с частой коммутацией и высоким уровнем короткого замыкания

Предохранители от перенапряжений станционного класса (для высоковольтных и сверхвысоковольтных сетей)

• 69–800 кВ — трансмиссионные шины

• Защита силовых трансформаторов, выключателей, газоизолированных распределительных устройств (ГИРУ) и вводов кабелей

• Точки взаимосвязи и крупные промышленные подстанции

Подбор класса предохранителя от перенапряжений по напряжению и уровню нагрузки

• 4,16–34,5 кВ:

• Типовые линии, небольшие подстанции → Распределительный класс

• 15–69 кВ:

• Интенсивно эксплуатируемые распределительные / подтрансмиссионные сети, промышленные нагрузки → Промежуточный класс

• 69 кВ и выше (ВВ/СВВ):

• Трансмиссионные сети, крупные подстанции, критические точки взаимосвязи → Станционный класс

Далее я уточняю выбор по следующим параметрам:

• Уровень короткого замыкания и частота коммутаций → более высокая нагрузка требует перехода к промежуточному или станционному классу

• Критичность оборудования → ключевые трансформаторы, ГИРУ и выключатели в некоторых случаях оснащают предохранителями станционного класса даже при низких напряжениях

• Степень воздействия молнии → высокая плотность молниевых ударов часто оправдывает переход на более высокий класс для создания запасов надежности

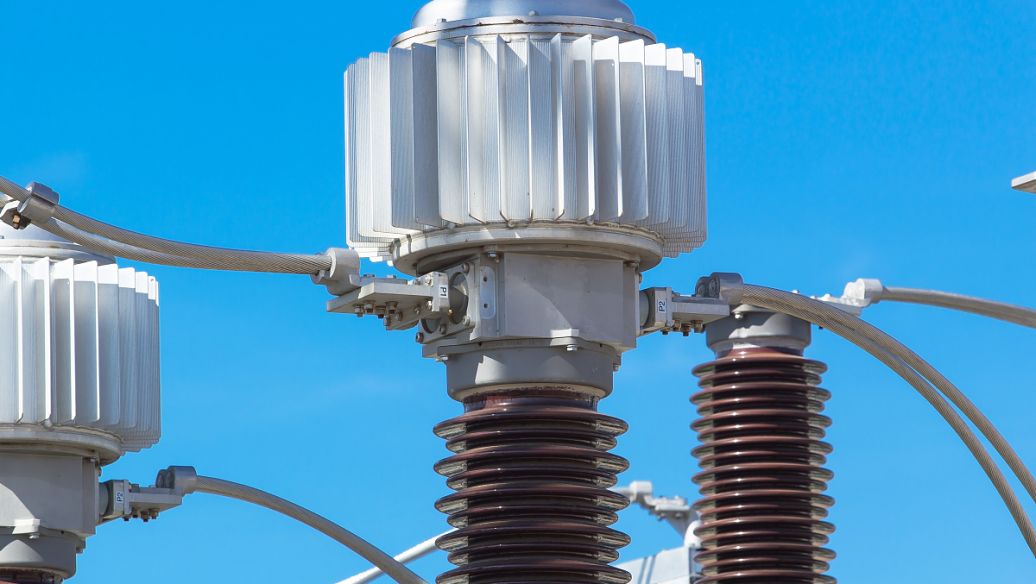

Предохранители от перенапряжений с фарфоровым и полимерным корпусом

Предохранители с фарфоровым корпусом

Сферы применения, где фарфор все еще актуален:

• Преимущества

• Высокая жесткость и механическая прочность — идеально для высоких моделей станционного класса

• Хорошая долговременная устойчивость к атмосферным воздействиям в сухих, чистых условиях

• Знакомая технология для многих российских энергетических компаний, эксплуатирующих устаревшее оборудование

• Недостатки

• Хрупкость при отказе: при коротком замыкании или внутреннем пробое может разрушаться с образованием летящих осколков

• Большой вес, что усложняет транспортировку, требует более массивных фундаментов и увеличивает стоимость доставки

• Не подходят для сейсмоактивных зон из-за жесткой, ломкой структуры

• Оптимальное применение

• Существующие подстанции, где стандартом уже является фарфоровый корпус

• Территории с низким сейсмическим риском, сухих внутренних районах с умеренным уровнем загрязнения

• Случаи модернизации, где важно сохранить совместимость с расположением элементов устаревшего оборудования

Предохранители с полимерным корпусом (силиконовая резина)

Причины, по которым полимерные (силиконовые) корпуса становятся стандартом для новых подстанций:

• Основные преимущества

• Низкий вес: упрощает монтаж, позволяет использовать более компактные конструкции, удобен для установки в труднодоступных или удаленных местах

• Безопасный режим отказа: полимер обычно разрывается или выпускает внутреннее содержимое, но не взрывается — это критично для безопасности персонала и соседнего оборудования

• Гидрофобная поверхность: вода на ней образует капли, а не непрерывную пленку, что снижает ток утечки и риск пробоя

• Работа в сложных условиях

• Загрязненные и прибрежные районы: гидрофобный силикон отталкивает соль, пыль и промышленные загрязнители, снижая потребность в очистке

• Районы с высокой влажностью и туманом: лучше справляется с загрязнением, чем глазурованный фарфор

• Сейсмоактивные зоны: небольшая масса и гибкая структура лучше выдерживают вибрации и удары

• Причины перехода многих американских энергетических компаний на полимерные корпуса

• Более безопасный профиль эксплуатации (отсутствие осколков фарфора при отказе)

• Низкие затраты на монтаж и создание конструкций

• Высокая надежность работы на открытых площадках подстанций с высоким уровнем загрязнения

• Хорошая совместимость с компактным оборудованием, например, с линейными предохранителями с полимерным корпусом, такими как наш серийный линейный предохранитель от перенапряжений HY5WS, что позволяет обеспечить единообразие технологий во всей сети

Основные технические критерии для выбора оптимального предохранителя от перенапряжений

Когда я выбираю тип предохранителя от перенапряжений для подстанций, я сосредотачиваюсь на нескольких технических параметрах, которые действительно определяют, какой вариант лучше подходит для долгосрочной защиты и обеспечения надежности.

1.Напряжение системы и метод заземления

Напряжение вашей системы и выбранный метод заземления определяют все остальные решения:

Когда лучше выбирать предохранители станционного класса на основе оксидметаллических вольтодатчиков с полимерным корпусом

Сферы эффективного применения предохранителей станционного класса

• Напряжение системы: 69 кВ и выше (ВВ, СВВ и трансмиссионные сети)

• Критическое оборудование: генераторно-подстанционные трансформаторы, крупные силовые трансформаторы, секции газоизолированных распределительных устройств (ГИРУ), участки шин, основные линии электропередач

• Критические подстанции: узлы центрального электроснабжения, точки взаимосвязи сетей, подстанции для центров обработки данных, крупные промышленные объекты

• Высокий уровень короткого замыкания: сильно взаимосвязанные трансмиссионные сети с большой кратностью короткого замыкания

Преимущества в области защиты и энергетических характеристик по сравнению с предохранителями распределительного и промежуточного классов

В результате вы получаете:

• Больший запас надежности между защитным уровнем предохранителя и базовым уровнем изоляционной прочности (БУИП) оборудования

• Больший ресурс для работы при повторяющихся молниевых и коммутационных перенапряжениях

• Высокую тепловую и энергетическую устойчивость при тяжелых коротких замыканиях и событиях с временным перенапряжением (ВП)

Почему беспазорная технология ОМВ с полимерным корпусом становится лидером

• Отсутствие серийных разрывников: Более быстрый и четкий отклик на перенапряжения, минимальное количество проблем с координацией защиты

• Стабильный ток утечки: Низкий и предсказуемый ток утечки при нормальном напряжении системы

• Безопасный режим отказа: Полимерный корпус обычно выпускает внутреннее содержимое и разрывается, а не взрывается с образованием осколков, как фарфоровый

• Низкий вес: Упрощает транспортировку и монтаж, позволяет использовать более компактные конструкции, идеально подходит для сейсмоактивных зон

• Гидрофобная поверхность: Силиконовая резина сохраняет рабочие характеристики при дожде и загрязнении

Практические сценарии применения в сложных сетях

• Высокая плотность молниевых ударов (Флорида, побережье Мексиканского залива, равнины Среднего Запада): Повторяющиеся удары молнии по линиям и шинам

• Интенсивно эксплуатируемые сети: Постоянная коммутация, работа банков конденсаторов, частые включения автоматических переключателей

• Длинные сверхвысоковольтные линии: Высокие коммутационные перенапряжения и движущиеся волны, поступающие в подстанцию

• Промышленные зоны: Нагрузки от дуговых печей, мощные электродвигатели, большое количество коммутационных событий

Компромиссы между стоимостью, жизненным циклом и техническим обслуживанием

• Ниже риск отказа трансформаторов, выключателей, ГИРУ и кабелей

• Длиннее срок службы благодаря высокой энергетической способности и устойчивости к временным перенапряжениям

• Меньше незапланированных простоев и чрезвычайных ремонтов

• Ниже затраты на транспортировку и монтаж конструкций из-за легкого полимерного корпуса

Основные критерии для оценки:

• Если стоимость одного крупного простоя или отказа трансформатора высока, выбор предохранителя станционного класса почти всегда оправдан.

• Если подстанция обеспечивает электроснабжение критических нагрузок (центры обработки данных, больницы, промышленные объекты), предохранитель на основе ОМВ с полимерным корпусом и высокой нагрузочной способностью является недорогой страховкой.

При строительстве новых или крупном модернизации существующих подстанций я стандартизирую использование предохранителей станционного класса на основе ОМВ с полимерным корпусом для защиты критических высоковольтных/сверхвысоковольтных шин и трансформаторов, переходя к моделям более низких классов только в зонах с действительно низким риском.

Как подобрать тип предохранителя от перенапряжений под конкретную ситуацию работы подстанции

Небольшая распределительная подстанция против крупной трансмиссионной подстанции

Небольшие распределительные подстанции (4,16–34,5 кВ)

• Соответствующий номинал максимального непрерывного рабочего напряжения (МНРН) для напряжения линии

• Высокий уровень защиты от молнии для воздушных линий

• Экономичность и простота замены

Крупные трансмиссионные / сверхвысоковольтные подстанции (69 кВ и выше)

• Входы линий

• Силовые трансформаторы

• Интерфейсы кабельных линий / газоизолированных распределительных устройств (ГИРУ)

Подстанции с внутренними ГИРУ, наружными аэрозольными изолированными распределительными устройствами (АИРУ) и кабельным питанием

Подстанции с внутренними ГИРУ

Подстанции с наружными АИРУ

Подстанции с кабельным питанием

Районы с высокой и низкой интенсивностью молниевого воздействия

Районы с высокой интенсивностью молниевого воздействия (Флорида, побережье Мексиканского залива, районыstorms в Среднем Западе)

Районы с низкой интенсивностью молниевого воздействия

Загрязненные или прибрежные районы против чистых внутренних территорий

Сильно загрязненные, прибрежные или промышленные районы

• Гидрофобная поверхность, противостоящая воздействию соли и загрязнений

• Лучшая работоспособность в влажных и загрязненных условиях

• Безопасный режим отказа по сравнению с фарфоровыми моделями при внутренних повреждениях

Чистые внутренние территории с низким уровнем загрязнения

Стандартизация против индивидуального подбора под конкретный объект

Стандартизация парка оборудования

• Предохранители беспазорного типа ОМВ с полимерным корпусом

• Короткий перечень номиналов станционного класса для трансмиссионных сетей

• Короткий перечень номиналов распределительного класса для линий.

Стандартизация позволяет:

• Сократить время на инженерные расчеты

• Упростить формирование запасов

• Ускорить процесс замены оборудования

Индивидуальная доработка под конкретный объект

• Необычный способ заземления системы (заземление через импеданс, незаземленная система)

• Экстремальная интенсивность молниевого воздействия

• Уровень загрязнения или высота над уровнем моря выходят за рамки нормативных значений

Варианты предохранителей от перенапряжений WEISHO для подстанций

Предохранители от перенапряжений WEISHO станционного класса на основе оксидметаллических вольтодатчиков с полимерным корпусом

• Беспазорное ядро на основе ОМВ для быстрого отклика на молниевые и коммутационные перенапряжения

• Полимерный корпус (силиконовая резина) обеспечивает безопасный режим отказа и малый вес

• Козырьки с оптимизированным путем утечки тока для эксплуатации в загрязненных и прибрежных условиях

• Сейсмостойкая конструкция для районов с повышенным риском землетрясений в России

Номиналы напряжения и энергетические классы

Основные энергетические классы подбираются в соответствии с:

• Разрядным током при молниевых импульсах

• Нагрузкой от коммутационных перенапряжений

• Уровнями временного перенапряжения (ВП), связанного с короткими замыканиями

Конструкция для эксплуатации в сложных открытых условиях и высокозагрязненных районах

• Высокозагрязненные / прибрежные районы: гидрофобная силиконовая поверхность, большая длина пути утечки тока

• Промышленное загрязнение: стабильная работоспособность при воздействии солевого тумана и промышленных загрязнителей

• Сейсмоактивные районы: небольшая масса, прочная механическая конструкция для работы при сильных ускорениях

• Холодные и жаркие климаты: широкий диапазон рабочих температур, корпус, устойчивый к УФ-излучению

Основные конструктивные особенности:

• Ядро покрыто формованной силиконовой резиной

• Фурнитура из нержавеющей стали или горячего цинкования

• Надежная система герметизации для защиты от влаги

Инженерная поддержка при выборе и техническом задании

• Техническая поддержка по данным: МНРН, кривые ВП, номиналы разрядного тока, энергопоглощающая способность

• Соответствие стандартам: разработка и испытания согласно стандартам IEEE C62.11 и IEC 60099‑4

• Проверка применения: помощь в подборе номинала предохранителя под способ заземления системы, уровни короткого замыкания и координацию изоляции

• Поддержка по спецификациям и перечням материалов: технические паспорта, чертежи и спецификации для тендеров, адаптированные под стандарты российских подстанций

При заказе предохранителя WEISHO станционного класса на основе оксидметаллических вольтодатчиков с полимерным корпусом вы получаете изделие, адаптированное под реальные условия эксплуатации в подстанциях России — а не просто стандартный каталожный товар.

Советы по монтажу и техническому обслуживанию, влияющие на эффективную работу предохранителя от перенапряжений

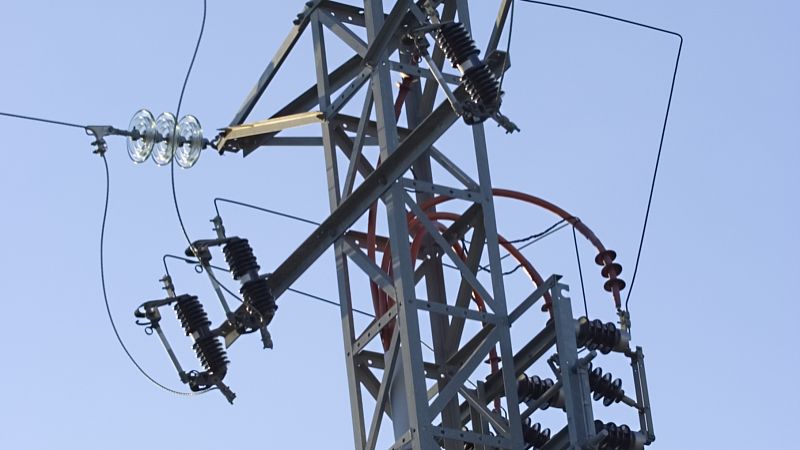

Оптимальные практики по размещению предохранителя и длине соединительных проводов

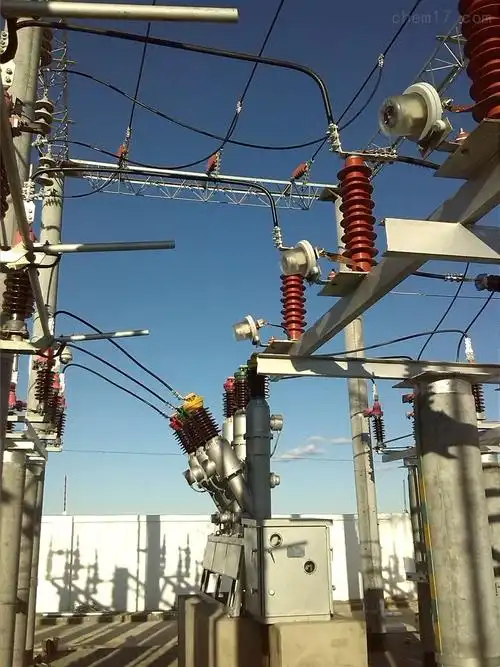

• Устанавливайте предохранитель как можно ближе к защищаемому оборудованию

• Для трансформаторов: монтируйте непосредственно у высоковольтных вводов или на конструкции трансформатора.

• Для выключателей, ГИРУ и кабелей: устанавливайте прямо на клеммах или на той же металлической опоре.

• Сохраняйте соединительные провода короткими и прямыми

• Высоковольтный провод от шины/оборудования к предохранителю — максимально короткий и прямолинейный.

• Заземляющий провод — с низким сопротивлением и низкой индуктивностью, расположенный как можно более вертикально и прямолинейно.

• Избегайте петель, острых изгибов и лишних соединений — все это увеличивает уровень перенапряжения.

• Используйте отдельный путь заземления

• Соединяйте заземление предохранителя с основной заземляющей сеткой подстанции коротким болтовым соединением.

• По возможности не используйте общие длинные извилистые заземляющие пути с другим оборудованием.

Детали монтажа, заземления и соединений

• Монтаж

• Используйте прочную креплющую арматуру и конструкции с соответствующими номиналами; предохранитель должен быть установлен вертикально и надежно закреплен.

• Убедитесь в соблюдении необходимых зазоров до живых частей и заземленной стали в соответствии с напряжением вашей системы.

• В сейсмоактивных районах выбирайте сейсмостойкие предохранители станционного класса с полимерным корпусом и укрепленными конструкциями.

• Заземление

• Используйте медную ленту или кабель сечением, соответствующим нагрузкам от короткого замыкания и местным нормативам (обычно не менее 2/0 для высоковольтных систем).

• Очистите и надежно затяните все заземляющие соединения; для алюминиевых элементов используйте антиокислительное средство.

• Соедините заземление с заземлением соседнего оборудования, чтобы избежать опасных разностей потенциалов во время перенапряжений.

• Соединения

• Используйте клещи для сжатия или болтовые соединители с соблюдением требуемого крутящего момента — никаких ослабленных крепежных элементов.

• Располагайте соединения выше зон, где может скапливаться стоячая вода или образовываться лед.

• Убедитесь в соответствии маркировки фаз и номиналов на табличке предохранителя с фазой и напряжением системы.

Плановые осмотры и испытания

• Визуальные осмотры (ежемесячные или ежеквартальные обходы)

• Проверяйте наличие сколов на корпусе, трещин, следов горения, накопления загрязнений или разрядных дорожек.

• Убедитесь в читаемости табличек с техническими данными и надежности затяжки крепежных элементов.

• Осматривайте кольца выравнивания потенциала (при наличии) на предмет деформаций или ослабленных зажимов.

• Проверка тока утечки

• Периодическое измерение общего тока утечки или его третьей гармоники позволяет своевременно выявить старение блоков ОМВ.

• Рост тока утечки одного предохранителя при нормальном напряжении системы по сравнению с другими на той же шине является серьезным сигналом о проблемах.

• Счетчики и мониторинговые устройства предохранителей

• Читайте и фиксируйте показания счетчиков перенапряжений; внезапный скачок значений указывает на сильную нагрузку от перенапряжений.

• Сравнивайте показатели между фазами и секциями; отклоняющиеся значения требуют более тщательного изучения.

Признаки старения или повреждения и сроки замены

• Трещины, пробоины или сильное потемнение корпуса (будь то фарфоровый или полимерный вариант)

• Следы горения, разрядные дорожки или плавленные крепежные элементы

• Признаки срабатывания внутренней системы сброса давления (поврежденные уплотнения, разрушенные козырьки для защиты от атмосферных осадков)

• Постоянно высокий ток утечки или неудовлетворительные результаты испытаний на изоляционное сопротивление

• Фиксация повторяющихся мощных перенапряжений счетчиком за короткий период времени

Как мониторинг подтверждает правильность выбора типа предохранителя

Постоянный мониторинг позволяет убедиться, что выбранный предохранитель станционного или распределительного класса действительно соответствует эксплуатационным нагрузкам вашей подстанции.

• Если показания счетчиков стабильно низкие, но проблемы с изоляцией все равно возникаютВозможно, предохранитель установлен не в том месте, соединительные провода слишком длинные, недостаточно количество устройств станционного класса или нарушена координация защиты.

• Если показания счетчиков и величина тока утечки быстро растут на конкретной шинеИнтенсивность молниевого воздействия, нагрузка от коммутационных процессов или уровень временных перенапряжений, вероятно, оказались выше первоначальных оценок — вам может потребоваться предохранитель с более высоким энергетическим классом или другим номиналом максимального непрерывного рабочего напряжения (МНРН).

• Если предохранители выдерживают перенапряжения, а изоляция соседнего оборудования остается целойЭто и есть идеальный результат: ваш беспазорный предохранитель на основе ОМВ принимает на себя удар перенапряжения, защищая трансформаторы, газоизолированные распределительные устройства (ГИРУ), кабели или плавкие предохранители типа отключающего плавкого предохранителя RW10F-12.

Благодаря правильному размещению, надежному монтажу и заземлению, а также регулярным осмотрам вы обеспечиваете тому, что выбранный тип предохранителя — особенно современные модели станционного класса на основе ОМВ с полимерным корпусом — демонстрирует именно ту высокую эффективность, которая заявлена в технических характеристиках.

Часто задаваемые вопросы: выбор оптимального предохранителя от перенапряжений для вашей подстанции

Предохранители станционного класса против распределительного класса — в чем реальное различие?

Предохранители станционного класса

• Разработаны для высоковольтных и сверхвысоковольтных подстанций, критических линий электропередачи и крупных силовых трансформаторов

• Обладают повышенной энергопоглощающей способностью, лучшей устойчивостью к временным перенапряжениям (ВП) и более низким защитным уровнем

• Используются на трансмиссионных линиях, высоковольтных шинах и в группах крупных трансформаторов

Предохранители распределительного класса

• Созданные для низковольтных распределительных линий и небольших наземных или мачтовых трансформаторов

• Имеют более низкие энергетические номиналы и меньшую нагрузочную способность при коротких замыканиях

• Подходят для небольших сельских или малонагруженных подстанций, не являются оптимальным вариантом для интенсивно эксплуатируемых или критических высоковольтных объектов
