В сфере средненой сети ресурс вакуумных выключателей (ВВ) является критическим показателем для операторов электросетей и менеджеров промышленных объектов. Как ведущий производитель, мы понимаем: для защиты электрооборудования в сетях напряжением от 3 кВ до 40,5 кВ необходимы устройства не только прочные, но и способные выдерживать частые эксплуатационные циклы без отказов. Долговечность вакуумных выключателей напрямую влияет на стабильность работы электросетей, безопасность эксплуатации и экономическую эффективность. В отличие от устаревших масляных выключателей, современные вакуумные модели используют вакуум как средство дугогасения — это кардинально изменяет подход к техническому обслуживанию и значительно увеличивает срок эксплуатации распределительных устройств как в помещениях, так и на открытом воздухе.
Надежность в области защиты цепей определяется способностью стабильно выполнять функции при эксплуатационных нагрузках. Для наших вакуумных выключателей долговечность количественно характеризуется показателями механической и электрической выносливости. Стандартный высококачественный вакуумный выключатель проектируется для 10 000 механических операций, что классифицирует его как устройство класса M2. Такой повышенный механический ресурс гарантирует возможность выдерживания повторяющихся коммутационных циклов, необходимых для работы в подстанциях и промышленных предприятиях.
Ключевые показатели долговечности включают:
Скорость коммутации: Точная скорость размыкания (0,9–1,8 м/с) и замыкания (0,4–1,1 м/с) минимизирует продолжительность дугогасения и снижает внутренние нагрузки на устройство.
Стойкость к внешним условиям: Конструкции, адаптированные для суровых эксплуатационных условий, устойчивы к конденсации, солевому туману и экстремальным температурам — это обеспечивает долгую службу даже при использовании в морских или сельских электросетях.
Интегрированная конструкция: Модульные схемы, например, модель ZN153-12, сочетают функции размыкания и отключения, что снижает механическую сложность и количество потенциальных точек отказа.
Основное преимущество вакуумных выключателей заключается в герметичном вакуумном разряднике. Дугогасение в вакуумной среде исключает риск окисления контактов и разложения газов — проблем, которые характерны для других типов выключателей. Именно такая герметичная конструкция делает наши ВВ устройствами с минимальным или нулевым техническим обслуживанием.
Влияние вакуумной технологии на срок службы имеет количественные показатели:
Минимальный износ контактов: Допустимый суммарный износ подвижных и неподвижных контактов составляет около 3 мм, что обеспечивает длительный срок службы даже при коммутации под нагрузкой.
Отсутствие пожарного риска: В отличие от масляных выключателей, здесь нет воспламеняющейся среды — это повышает безопасность и увеличивает срок эксплуатации.
Коммутация без дуговых повреждений: Вакуумная среда обеспечивает быструю гашение дуги, предотвращая повреждение внутренних компонентов при отключении коротких замыканий.
К 2026 году индустриальные стандарты на долговечность выключателей становятся более строгими, акцентируя внимание на высокой выносливости и интеграции с интеллектуальными электросетями. Наша продукция проходит строгие испытания, соответствуя и превосходя требования российских стандартов ГОСТ Р 52719-2007 и ГОСТ Р 51326.1-99 (аналоги международных стандартов IEC и ГБ, адаптированные для российского рынка). Эти нормативы устанавливают: надежный вакуумный выключатель должен выдерживать 20–30 полных циклов отключения короткого замыкания перед необходимостью технического обслуживания или замены.
Современные стандарты также подчеркивают:
Интеллектуальная интеграция: Совместимость с системами SCADA и управления на основе IoT для мониторинга технического состояния и прогнозирования окончания ресурса.
Выносливость при коммутации: Высокая производительность при коммутации емкостных и индуктивных токов — это критично для интеграции возобновляемых источников энергии, таких как солнечные и ветровые электростанции.
Запас безопасности: Строгое соблюдение требований к изоляции и диэлектрическим свойствам для предотвращения отказов, связанных с старением материалов.
Когда клиенты спрашивают меня: «Какой ресурс у вакуумных выключателей?», короткий ответ — обычно 20–30 лет. Однако на российском рынке, где модернизация электросетей и повышение промышленной эффективности являются ключевыми задачами, мы часто наблюдаем, что при правильном обслуживании эти устройства работают надежно значительно дольше указанного срока. В отличие от старых масляных или воздушно-магнитных выключателей, вакуумные модели практически не требуют обслуживания по части разрядника — это существенно увеличивает их эксплуатационный срок.
В контролируемой среде — например, в klimatisierten помещении с распределительными устройствами — вакуумный выключатель легко может прослужить 30 лет. Вакуумный разрядник (основной компонент) герметизирован на весь срок эксплуатации, поэтому он не подвержен окислению или воздействию влажности, в отличие от контактов открытого типа.
Однако условия «реального мира» могут отличаться. При монтаже вакуумного выключателя в тяжелых промышленных условиях с высокими вибрациями, экстремальными температурами или коррозионной атмосферой срок службы сокращается. Как правило, ориентируются на следующие показатели:
Стандартное внутреннее применение: 25–30+ лет
Установка на открытом воздухе / тяжелые условия: 15–20 лет (без дополнительной защитной оболочки)
Частая коммутация: срок службы зависит от количества циклов, а не от лет
Чтобы действительно понять долговечность устройства, нужно разделить показатели механизма и электрической способности. Выключатель может выглядеть новым снаружи, но состояние внутренних контактов может рассказывать совершенно другую историю.
Механическая выносливость: относится к рабочим механизмам (пружины, защелки, рычаги). Большинство высококачественных вакуумных выключателей имеют рейтинг 10 000–30 000 механических операций (класс M2). Это означает, сколько раз устройство может открываться и закрываться без нагрузки до износа деталей.
Электрическая выносливость: это критический фактор. При каждом отключении короткого замыкания контакты внутри вакуумной колбы подвергаются небольшой эрозии. Хотя механизм может служить десятилетиями, электрический ресурс определяется номинальным коммутирующим током.
Понимание различий в изоляционных свойствах вакуумных выключателей играет ключевую роль: качество изоляционного материала вокруг вакуумной колбы напрямую влияет на предотвращение внешних пробоев, которые могут сократить электрический срок службы.
Надежность вакуумных выключателей обычно соответствует «кривой ванны». Отказы чаще всего происходят либо в самом начале эксплуатации (из-за производственных дефектов или ошибок при монтаже), либо на завершающем этапе жизненного цикла (из-за износа деталей). В промежутке в 20 лет процент отказов значительно ниже, чем у других типов выключателей.
Основные факторы, влияющие на надежность:
Герметичность вакуума: при утечке вакуума (явление редкое, но возможное) выключатель выходит из строя мгновенно.
Эрозия контактов: чрезмерный износ приводит к увеличению сопротивления.
Эксплуатационные нагрузки: постоянное отключение неисправностей негативно сказывается на состоянии устройства.
Соблюдение протоколов безопасной повторной замыкания выключателей является обязательным: повторное включение на место постоянного короткого замыкания создает огромную электрическую и механическую нагрузку на устройство, что резко сокращает оставшийся надежный ресурс. Единственный способ отслеживать состояние оборудования на кривой надежности — это регулярные диагностические испытания.
Ресурс распределительного оборудования не прописан только в техническом паспорте — он напрямую зависит от условий эксплуатации в реальном поле. Мы проектируем устройства с расчетом на долговечность, но конкретные факторы определяют: прослужит ли ваш вакуумный выключатель 30 лет или его срок службы сократится.
Местоположение установки выключателя — это главный внешний фактор, влияющий на его долговечность. По моему опыту, высокая температура, влажность и воздушные загрязнители являются «тихими убийцами» электрооборудования. Вакуумный выключатель, установленный в klimatisierten дата-центре, естественно прослужит дольше, чем модель, работающая в жарком и пыльном промышленном цеху.
Температура: Перегрев снижает свойства изоляционных материалов и высушивает смазку в приводном механизме.
Влажность и коррозия: Высокая влажность — особенно в прибрежных регионах России — приводит к ржавчине на механических соединениях и поверхностному пробою изоляции.
Пыль: Проводящая пыль может вызвать электрические пробои, а абразивная пыль ускоряет износ подвижных деталей.

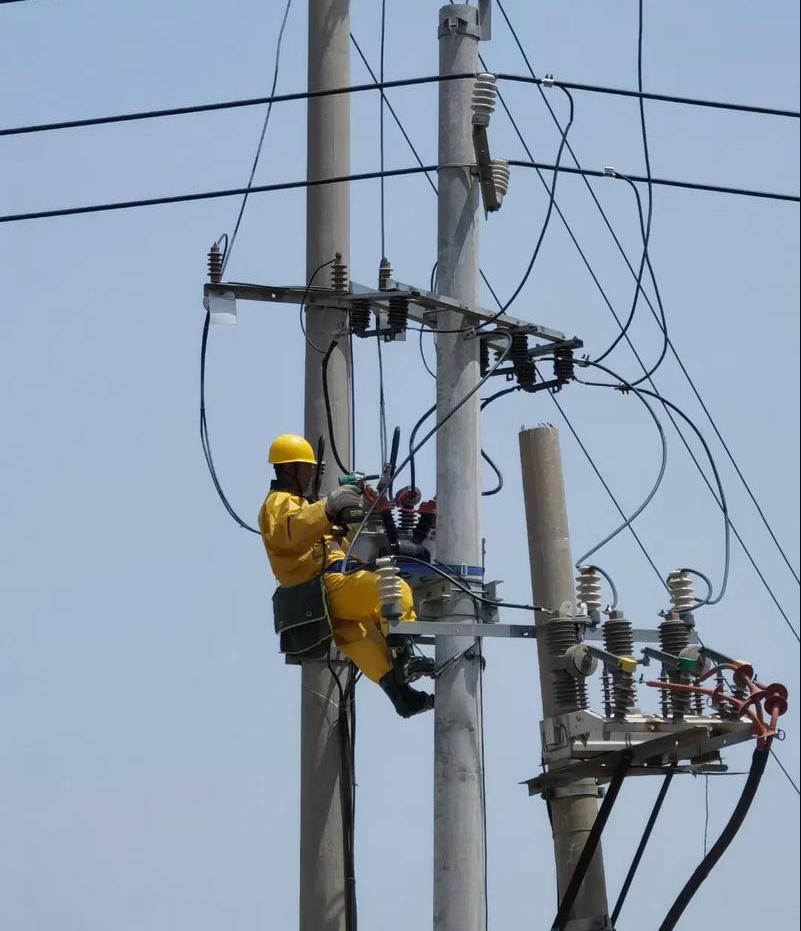

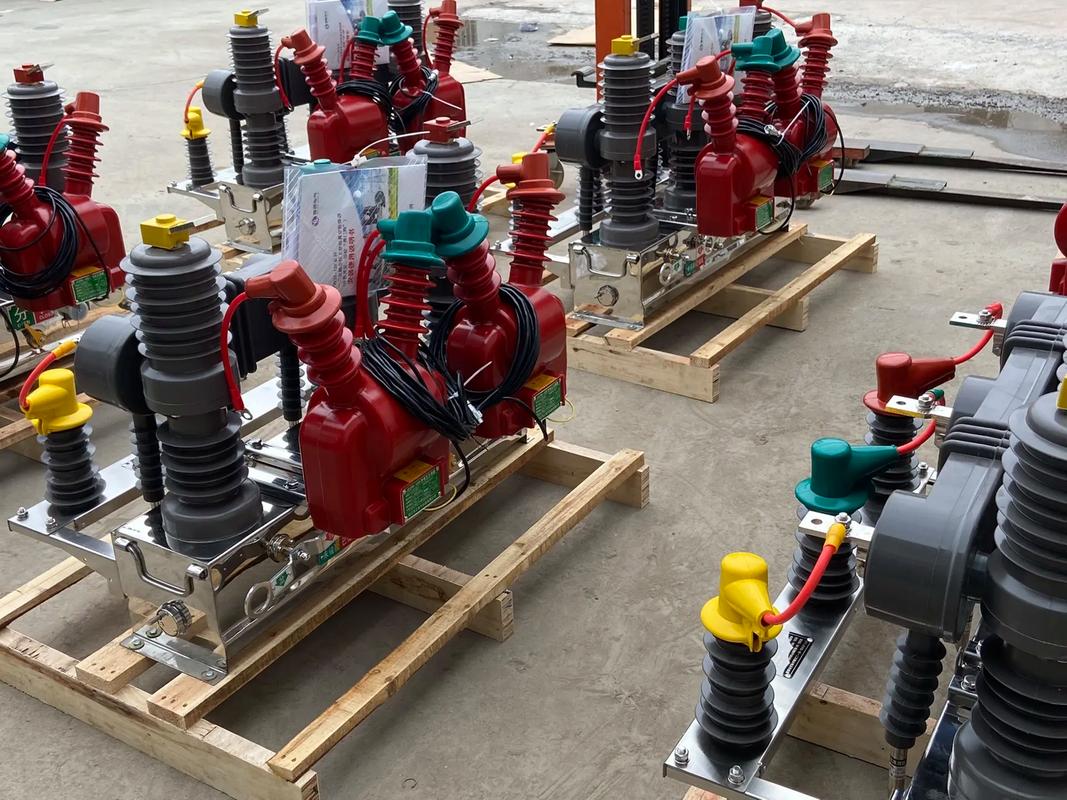

Для наружных установок, где оборудование подвергается воздействию атмосферных явлений, мы часто комплектуем вакуумные выключатели прочным наружным отключающим устройством GW13-40,5 — это обеспечивает безопасную изоляцию во время технического обслуживания. Если корпус не будет надежно защищен от этих внешних нагрузок, внутренние компоненты преждевременно стареют, независимо от качества изготовления.
Все дело в цифрах: механический износ увеличивается с каждой операцией. Однако тип коммутации имеет такое же значение, как и ее частота. Выключатель, выполняющий функцию защитного устройства и редко срабатывающий, стареет по-другому, чем модель, используемая для ежедневной коммутации банков конденсаторов или дуговых печей.
Механические нагрузки: Частые циклы открывания и закрывания изнашивают электродвигатель пружинного привода, защелки и демпферы.
Электрические нагрузки: Отключение рабочего тока — это обычная операция, но отключение коротких замыканий создает огромные тепловые и механические нагрузки на контакты.
Если ваша система требует частого отключения неисправностей или автоматической восстановительной логики, аналогичной распределительным автоматическим перезаключателям, нужно быть готовым к сокращению срока службы вакуумных разрядников. Устройства с высокой интенсивностью работы требуют более тщательного мониторинга, чем оборудование для стандартных распределительных сетей.
Вакуумный разрядник (ВР) — это сердце вакуумного выключателя. Его способность гасить электрическую дугу полностью зависит от поддержания высокого вакуума (обычно ниже 10⁻⁴ Па). Если внутреннее давление повысится из-за микроутечек или насыщения геттера, диэлектрическая прочность снизится, и выключатель станет непригодным для работы.
Не менее критична проблема эрозии контактов. При каждом разделении контактов под нагрузкой электрическая дуга испаряет микроскопический слой контактного материала.
Стержание контактов: С увеличением износа контактов снижается пружинное усилие (стержание).
Сопротивление: Эрозированные контакты приводят к росту контактного сопротивления и перегреву.
Предел износа: Как только величина эрозии превысит заводской предел (обычно около 3 мм), колбу разрядника нужно немедленно заменить, чтобы предотвратить катастрофический отказ.
Хотя наши вакуумные разрядники разработаны как герметичные и не требующие обслуживания, для обеспечения долгой службы механизм привода все равно нуждается в внимании. Термин «не требующий обслуживания» относится именно к дугогасительной камере, а не к всей сборке в целом. При стандартной эксплуатации мы рекомендуем проводить визуальный осмотр каждые 1–2 года или после каждых 2 000 механических операций.
Для установок, смонтированных в наших внутренних вакуумных выключателях, среда эксплуатации контролируется, но накопление пыли все равно может негативно влиять на изоляционные свойства. В открытом воздухе или тяжелых промышленных условиях осмотры нужно проводить чаще — проверять механизм на коррозию и убедиться в достаточности смазки. Самый простой способ достичь заявленного ресурса в 10 000 механических операций — поддерживать чистоту и смазанность рычажного механизма привода.
Чтобы убедиться в способности выключателя выдерживать короткое замыкание, требуется проведение специальных диагностических испытаний. При работе в среднем напряжении визуальный осмотр недостаточен. Для проверки работоспособности мы используем следующие процедуры:
Измерение истирания контактов: Необходимо постоянно контролировать суммарное истирание подвижных и неподвижных контактов. Согласно нашим техническим требованиям, допустимое суммарное истирание составляет около 3 мм. После достижения этого предела вакуумный разрядник подлежит замене.
Испытание на вакуумную прочность (высокое напряжение): Поскольку визуально проверить уровень вакуума внутри корпуса невозможно, для подтверждения его прочности между разомкнутыми контактами подается высокое напряжение. Если корпус не выдерживает заданное напряжение, это свидетельствует о нарушении вакуумной среды.
Измерение контактного сопротивления: Определяется сопротивление между замкнутыми контактами. Значительное увеличение сопротивления указывает на плохой контакт или деградацию поверхности, что может привести к перегреву.
Надежность современных энергосистем зависит от перехода от реактивного ремонта к прогностическому техническому обслуживанию. Наши ВВ разработаны с учетом совместимости с системами СКУДА и управление на основе Интернета вещей, что позволяет операторам контролировать показатели работоспособности в режиме реального времени.
Отслеживая такие параметры, как скорость размыкания (0,9–1,8 м/с) и скорость замыкания (0,4–1,1 м/с), можно выявить механическую замедленность до возникновения поломки. Анализ сигнала срабатывания отключающей катушки также позволяет обнаружить неисправности в защелкивающем механизме или соленоиде. Интеграция таких интеллектуальных диагностических систем помогает операторам сетей максимально продлить срок службы оборудования — устраняя неисправности только при фактическом отклонении показателей работоспособности, а не заменяя детали по жесткому и условному графику.
Определение момента списывания оборудования не менее важно, чем его первоначальная установка. Хотя наши вакуумные выключатели (ВВ) разработаны с расчетом на длительный срок службы, существуют конкретные признаки, указывающие на то, что оборудование достигло предела безопасной эксплуатации. Игнорирование этих признаков может поставить под угрозу безопасность вашей распределительной сети.
Надежность вакуумного разрядника является критически важным требованием. Поскольку вакуум является основным средством дугогашения, любая утечка делает выключатель небезопасным для эксплуатации. В отличие от газовой изоляции, герметичный вакуумный корпус нельзя дозаправить. Если во время планового испытания на выносливость напряжением выявляется значительное снижение диэлектрической прочности, это обычно указывает на нарушение вакуумной среды.

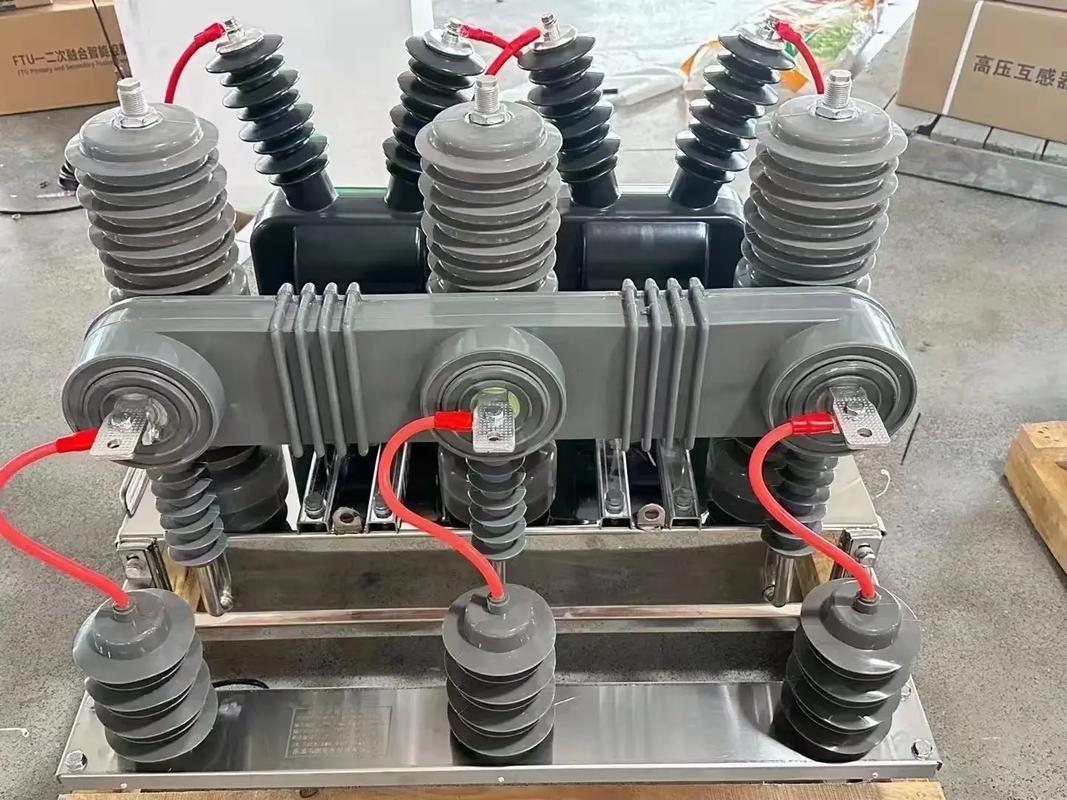

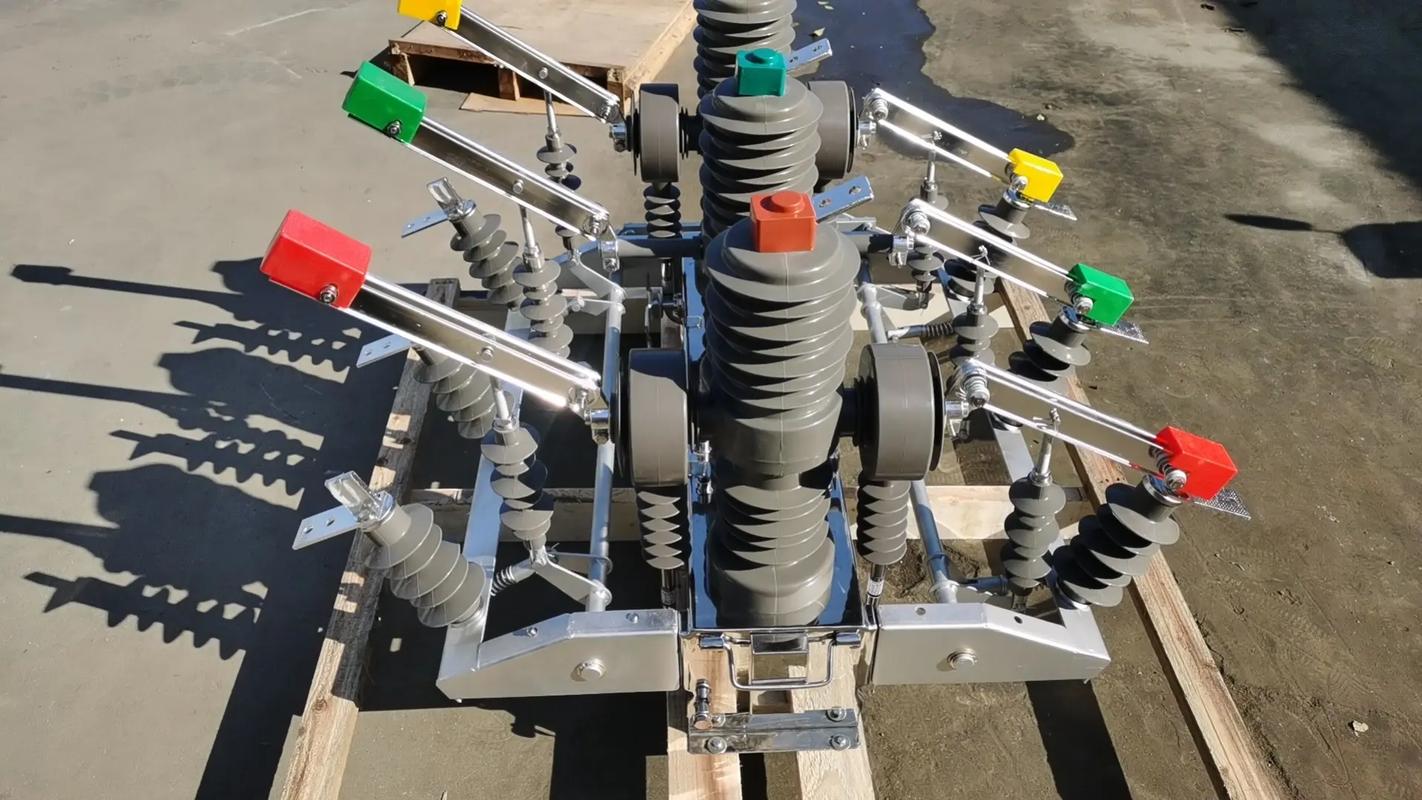

Для установок, эксплуатируемых в тяжелых условиях — например, наших наружных высоковольтных вакуумных выключателей ZW30-40,5 — дополнительным тревожным сигналом является деградация внешней изоляции. Следует обращать внимание на следы поверхностного разряда, трещины или сильное потемнение изоляционного корпуса, вызванные солевой туманом или загрязнением. При нарушении целостности внешней изоляции риск пробоя резко возрастает, что требует немедленной замены оборудования.
Даже при классе механической долговечности M2 (ресурс в 10 000 операций) подвижные части со временем изнашиваются. Привод выключателя — будь то пружинный или постоянным магнитом — должен сохранять точную синхронизацию для эффективного дугогашения.
Следите за следующими механическими признаками неисправности:
Снижение скорости работы: Если скорость размыкания упадет ниже диапазона 0,9–1,8 м/с или скорость замкнутывания — ниже 0,4–1,1 м/с, это свидетельствует о усталости механизма.
Чрезмерный износ контактов: Согласно нашим техническим требованиям, максимально допустимое суммарное истирание подвижных и неподвижных контактов составляет около 3 мм. При превышении этого предела контактное давление снижается, что приводит к перегреву.
Зависание механизма: Любая задержка или неспособность защелкиваться во время испытательных циклов указывает на потерю натяжения внутренних рычагов или пружин.
Эксплуатация вакуумного выключателя сверх его номинального срока службы является серьезной рискованной затеей. Наши выключатели рассчитаны на 20–30 полных отключений при коротком замыкании. После такого количества срабатываний внутренние контакты, даже если внешний механизм выглядит исправно, вероятно, истираются до предела, превышающего безопасные нормы.
Продолжение использования старого выключателя увеличивает риск его неработоспособности при отключении короткого замыкания, что может привести к катастрофическому повреждению трансформаторов и коммутационного оборудования на нижнем уровне сети. Если оборудование достигло предела электрической долговечности или имеет признаки теплового напряжения, единственным способом гарантировать надежность энергосистемы является его замена.
Максимальная отдача от инвестиций в электрооборудование достигается только при активном подходе к эксплуатации. Мы не ограничиваемся простой установкой оборудования — мы осуществляем комплексное управление его жизненным циклом, позволяющее значительно превысить средний ожидаемый срок службы вакуумных выключателей (ВВ).
Срок службы выключателя напрямую зависит от условий его эксплуатации. Тепло, влажность и пыль являются основными врагами долговечности электрооборудования. Чтобы продлить срок службы оборудования, необходимо строго соблюдать температурные и влажностные нормы, указанные производителем.
Контроль температуры: Обеспечьте достаточную вентиляцию, предотвращающую перегрев, который негативно влияет на состояние изоляции.
Управление влажностью: В наружных шкафах установите обогреватели для предотвращения конденсации влаги на разрядниках.
Защита от пыли: Поддерживайте чистоту вокруг оборудования, чтобы избежать накопления проводящей пыли, которая может вызвать пробой изоляции.
Размещение выключателей в надежных корпусах — например, в высококачественных металлических коммутационных шкафах KYN550 — обеспечивает необходимую механическую защиту и изоляцию от внешней среды, позволяя внутренним компонентам стабильно работать десятилетиями.
Стратегия «работать до поломки» опасна и обходится дорого. Надежная программа технического обслуживания — это единственный наиболее эффективный способ гарантировать стабильную работу оборудования. Она включает не только простую очистку шкафов, но и регулярные проверки механических соединений и электрической прочности.
Мы рекомендуем использовать многоуровневый график технического обслуживания:
Визуальный осмотр: Ежегодно проверяйте наличие ослабленных болтов, потемнений или посторонних предметов внутри корпуса.
Смазка: Периодически обновляйте смазку подвижных частей привода, чтобы предотвратить их заклинивание.
Испытание изоляции: Регулярно проверяйте диэлектрическую прочность. Понимание особенностей различных типов изоляторов и их применения имеет ключевое значение — это позволяет техническим специалистам выявить признаки деградации опорных изоляторов до возникновения аварии.
Иногда металлическая конструкция коммутационного шкафа остается в идеальном состоянии, но сам выключатель приближается к концу механического ресурса. Вместо полной замены всего оборудования модернизация является экономически выгодным решением.
Часто достаточно заменить только вакуумные разрядники (корпуса) или модернизировать привод, установив современные малообслуживаемые аналоги. Этот процесс, часто называемый «вставной заменой», обновляет систему защиты и восстанавливает надежность оборудования, не требуя длительной остановки производства и значительных затрат на демонтаж всего комплекса коммутационного шкафа. Благодаря этому вы получаете доступ к современной вакуумной технологии, сохраняя при этом существующую инфраструктуру.
