Основное взаимное индуктивное взаимодействие в трансформаторе

Трансформатор представляет собой два (или более) обмотки, намотанные на магнитное ядро:

• Первичная обмотка — подключена к переменному току (входная сторона)

• Вторичная обмотка — подключена к нагрузке (выходная сторона)

• Магнитное ядро — обычно из холодно прокатанной электротехнической стали (КПЭ) в современных силовых и распределительных трансформаторах

Действительная магия заключается в взаимной индукции:

• Переменное напряжение на первичной обмотке создает переменный ток

• Этот ток индуцирует переменный магнитный поток в ядре

• Изменяющийся поток связывает вторичную обмотку

• Это изменение потока индуцирует напряжение в вторичной обмотке (закон Фарадея)

Нет подвижных частей — всё дело в магнитном поле.

Ядро, обмотки и переменный магнитный поток

Пусть представим путь передачи энергии простыми словами:

• Переменное напряжение → ток в первичной обмотке

• Ток в первичной обмотке → переменный магнитный поток (Φ) в ядре

• Поток связывает обе обмотки → индуцированная ЭДС в первичной и вторичной обмотках

Основные моменты:

• Ядро конструктивно выполнено так, чтобы большая часть магнитного потока была ограничена и направлена через него

• Поток переменный с той же частотой, что и питающее напряжение (50/60 Гц)

• Индуцированная ЭДС в каждой обмотке пропорциональна числу витков × скорости изменения магнитного потока

Режим холостого хода и нагрузки

Теперь посмотрим, что изменяется между режимами холостого хода и нагрузки?

• Режим холостого хода

• Вторичная обмотка разомкнута (ничего не подключено)

• В вторичной обмотке не протекает ток нагрузки

• Однако ядро все ещё нужно намагничивать для создания магнитного потока

• Режим с нагрузкой

• К вторичной обмотке подключена нагрузка

• В вторичной обмотке протекает ток, который создает собственный противодействующий магнитный поток

• Первичная обмотка потребляет дополнительный ток для компенсации этого потока и подачи активной мощности

Даже при холостом ходу трансформатор не «отключен». Он подключен к сети, создает магнитный поток и потребляет небольшой, но важный ток от источника питания.

Почему протекает ток в первичной обмотке при разомкнутой вторичной?

В этом месте многие запутываются.

• Создать переменный магнитный поток в ядре

• Преодолеть потери в ядре (потери гистерезиса и вихревые токи) в стали

Для этого она должна потреблять:

• Небольшой намагничивающий ток для создания магнитного потока

• Небольшой ток потерь в ядре для покрытия железных потерь

Что такое возбуждающий ток в трансформаторе?

Простое определение возбуждающего тока

Возбуждающий ток (также называемый током возбуждения или током холостого хода) — это небольшое количество переменного тока, протекающего в первичной обмотке трансформатора при разомкнутой вторичной обмотке (отсутствии нагрузки) и приложении номинального напряжения.

• Это ток, необходимый исключительно для создания магнитного потока в ядре, даже когда трансформатор не передает мощность на никакую нагрузку.

Почему возникает возбуждающий ток при холостом ходу?

Даже при холостом ходу ядро трансформатора должно:

• Создавать и поддерживать магнитное поле (намагничивающий ток)

• Покрывать потери в ядре, такие как потери гистерезиса и вихревые токи (ток потерь в ядре)

Типичный диапазон возбуждающего тока в реальных трансформаторах

Для большинства практических трансформаторов, работающих при номинальном напряжении и частоте:

• Силовые и распределительные трансформаторы: возбуждающий ток обычно составляет около 1%–5% номинального тока полной нагрузки

• Высококачественные конструкции с низкими потерями на российском рынке часто приближаются к нижней границе этого диапазона, особенно там, где энергетические коды и санкции электросетевых компаний стимулируют повышение эффективности.

Возбуждающий ток против тока полной нагрузки

Сравнение можно представить так:

• Протекает при холостом ходу

• В основном реактивный (намагничивающий) с небольшой активной составляющей (потери в ядре)

• Обычно очень мал по сравнению с номинальным током

Ток полной нагрузки (номинальный ток):

• Протекает при полной нагрузке трансформатора

• Включает как ток нагрузки (для подачи кВт на нагрузку), так и небольшой возбуждающий ток

• Определяет размеры проводников, номиналы автоматических выключателей и параметры защиты

Составляющие возбуждающего тока в трансформаторе

Когда я говорю о возбуждающем токе (Io) в трансформаторе, я всегда разбиваю его на два ключевых компонента. Это значительно упрощает диагностику, испытания и настройку параметров защиты.

Намагничивающий ток Im (реактивная составляющая)

• Im — это намагничивающий ток — он создает переменный магнитный поток в ядре.

• Он отстает от приложенного напряжения почти на 90°, поэтому является преимущественно реактивным (ВАР), а не активной мощностью.

• Im зависит от:

• Материала и конструкции ядра

• Напряжения и частоты (высокое напряжение или низкая частота → более высокий Im и риск насыщения)

• В исправном силовом или распределительном трансформаторе Im обычно мал по сравнению с током полной нагрузки, но доминирует в реактивной части тока холостого ходу.

Ток потерь в ядре Ic или Iw (активная составляющая)

• Ic (или Iw) — это ток потерь в ядре — он соответствует активной мощности, расходуемой на покрытие:

• Потерь гистерезиса

• Потерь от вихревых токов в ядре

• Ic находится в фазе с приложенным напряжением, поэтому является активной (ваттной) составляющей возбуждающего тока.

• Он напрямую связан с потерями мощности при холостом ходу P₀ по формуле:P₀ ≈ V × Ic (для однофазного трансформатора или на фазу).


• Электросетевые компании и промышленные потребители в России обращают на ток Ic внимание, так как платят за него круглосуточно — даже когда трансформатор работает при низкой нагрузке.

Результирующий возбуждающий ток Io (векторная сумма)

• Общий возбуждающий ток Io — это векторная сумма Im и Ic:

  Io = √(Im² + Ic²)

• Поскольку Im и Ic находятся приблизительно под углом 90° друг к другу, Io отстает от напряжения, но не так сильно, как Im в отдельности.

• На фазорной диаграмме (описанной словами):

• Нарисуйте напряжение V как горизонтальную ось отсчета.

• Ic проведите вдоль V (одно направление — активная составляющая).

• Im проведите вертикально вниз, на 90° за V (чисто индуктивная).

• Io — это диагональ от начала координат до конца прямоугольника, образованного Ic и Im — это фактический ток холостого ходу или возбуждающий ток.

Форма сигнала и гармоники возбуждающего тока

Почему возбуждающий ток не является чисто синусоидальным

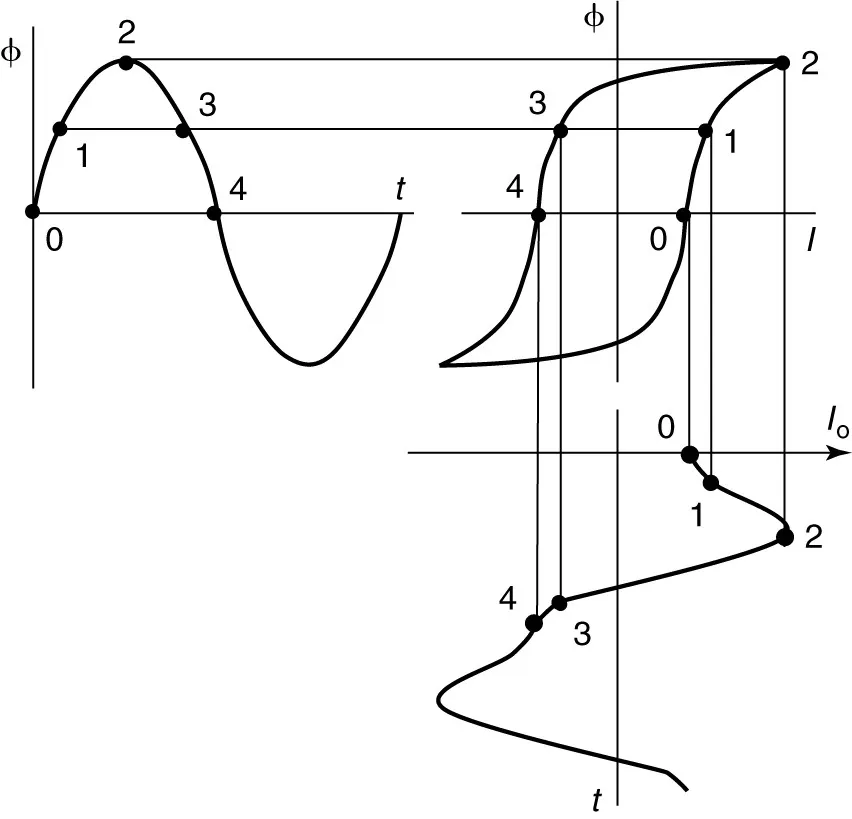

Основная причина — нелинейная B–H кривая стали ядра. Проще говоря

• При низком магнитном потоке ядро легко намагничивается → малый ток.

• При увеличении потока к насыщению ядру внезапно требуется значительно больше тока для небольшого увеличения магнитного потока.

• Эта «изогнутая» B–H кривая означает, что намагничивающий ток имеет пики вблизи пиков напряжения, поэтому форма сигнала тока становится пиковой и не синусоидальной.

Влияние нелинейной B–H кривой

Из-за этой нелинейности:

• Намагничивающий ток имеет сильную реактивную составляющую (отстающую на 90°), которая искажена.

• Фурье-анализ этого искаженного тока показывает:

• Фундаментальная составляющая (50/60 Гц) — та, для которой мы проектируем трансформатор.

• Нечетные гармоники — преимущественно третья, затем пятая, седьмая и т.д.

Третья гармоника и нечетные гармоники

Основные моменты о гармониках в возбуждающем токе:

• Третий гармонический ток обычно является крупнейшим гармоником в возбуждающем токе.

• Эти гармоники:

• Увеличивают потери в ядре (вихревые + гистерезисные).

• Могут вызвать дополнительное нагревание обмоток и ближайших металлических частей.

• Могут вмешиваться в работу чувствительных защитных реле, если их не учтены при проектировании и настройке.

Влияние на нейтральный и циркулирующий ток

В трехфазных трансформаторах поведение третьей гармоники имеет решающее значение:

• В звездно соединенной обмотке с нейтралем третий гармонический возбуждающий ток находится в фазе в всех трех фазах, поэтому:

• Суммируется в нейтрале → высокий нейтральный ток при твердом заземлении нейтраля.

• В треугольно соединенных обмотках третьи гармонические токи циркулируют внутри треугольника:

• Это улавливает большую часть третьего гармонического тока, уменьшая его на стороне линии.

• Однако также создает циркулирующие токи и нагрев внутри треугольника.

Вот почему проектировщики трансформаторов и планировщики систем в российских электросетях тщательно обращают внимание на соединения обмоток, заземление нейтраля и выбор коммутационного оборудования — особенно при установке или модернизации средне напряжительного внутреннего оборудования, такого как вакуумные автоматические выключатели (ВАВ) и разрядники в подстанциях или промышленных предприятиях.

Возбуждающий ток против пускового тока в трансформаторе

Устоявшийся возбуждающий ток (ток холостого ходу)

В стационарном режиме возбуждающий ток (также называемый током холостого ходу) — это небольшой ток, который трансформатор потребляет из сети при разомкнутой вторичной обмотке и приложении номинального напряжения.Он выполняет в основном две функции:

• Создает магнитный поток в ядре (намагничивающий ток)

• Покрывает потери в ядре (потери гистерезиса + вихревые токи)

Типичные значения:

• Обычно 1–5% номинального тока полной нагрузки в силовых и распределительных трансформаторах

• Стабилен и почти постоянен при нормальном напряжении и частоте

Что такое пусковой намагничивающий ток?

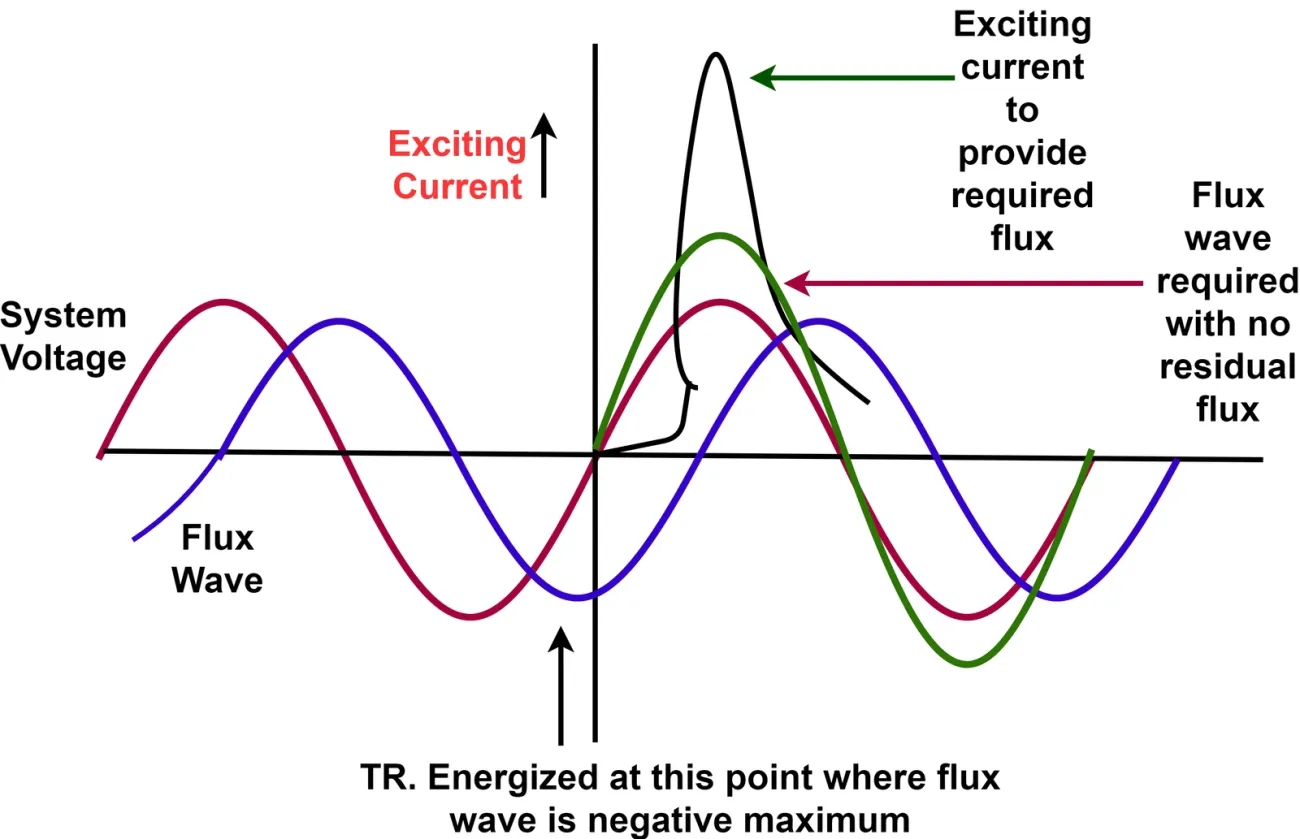

Пусковой намагничивающий ток — это очень большой кратковременный ток, протекающий сразу после включения трансформатора в сеть, даже при отсутствии нагрузки на вторичной стороне. Это переходный процесс, а не нормальный рабочий ток.

• Остаточный магнитный поток в ядре от предыдущей эксплуатации

• Включение трансформатора в определенный момент формы напряжения, приводящий ядро к глубокому насыщению

• После насыщения ядро не может переносить дополнительный магнитный поток линейно, поэтому ток резко возрастает, чтобы поддерживать уровень потока

Остаточный магнитный поток и насыщение ядра

Пусковой ток становится критическим, когда:

• В ядре остается остаточная магнетизм (магнитный поток не полностью исчезает после отключения трансформатора)

• Момент нового включения приводит общий магнитный поток за пределы нормированного проектного уровня, вызывая насыщение ядра

• При насыщении индуктивное сопротивление падает, поэтому ток ограничивается преимущественно активным сопротивлением обмоток и импедансом системы

Результат: Короткий всплеск огромного тока до тех пор, пока магнитный поток не стабилизируется в виде нормальной синусоиды.

Амплитуда и длительность: возбуждающий ток против пускового тока

Сравнение двух токов:

• Амплитуда: ~1–5% номинального тока

• Длительность: Постоянный при нормальной включенной работе без нагрузки

• Форма: Искаженная, но стабильная волна

Пусковой ток

• Амплитуда: обычно 8–14 × номинальный ток, иногда выше

• Длительность: От нескольких периодов до нескольких секунд, ослабевает по мере стабилизации магнитного потока

• Форма: Сильно искаженная, богатая низкочастотными и нечетными гармониками

Пусковой ток — это событие при запуске; возбуждающий ток — это стационарное состояние.

Проблемы с защитными реле: пусковой ток против возбуждающего тока

Для средне и высоковольтных трансформаторов в России правильная координация реле критически важна, чтобы защита не отключала оборудование при безопасном пусковом токе.

• Пусковой ток по эффективному значению выглядит как мощный внутренний отказ.

• Чтобы избежать ложных отключений, современные дифференциальные реле трансформаторов используют

• Гармоническое сдерживание (особенно по второй гармонике) для различения пускового тока от реальных повреждений

• Задержку по времени и настройки наклона, адаптированные к ожидаемому поведению пускового тока

Устоявшийся возбуждающий ток мал и обычно игнорируется защитой; однако ненормально высокий возбуждающий ток при холостом ходу может указывать на:

• Проблемы с ядром (заземленные листы, насыщение из-за перегрузки напряжением)

• Проблемы с обмотками или изоляцией

Формула и расчет возбуждающего тока

В трансформаторе возбуждающий ток (Io) при холостом ходу состоит из двух компонентов:

• Намагничивающий ток (Im) — создает магнитный поток (реактивная составляющая)

• Ток потерь в ядре (Ic или Iw) — соответствует активным потерям мощности в ядре (активная составляющая)

Влияние напряжения и частоты на возбуждающий ток

Для данного трансформатора:

• Магнитный поток (Φ) ∝ V / f

• При увеличении напряжения (V) при неизменной частоте магнитный поток ядра возрастает, приближая ядро к насыщению, и возбуждающий ток резко увеличивается.

• При снижении частоты (f) при неизменном напряжении магнитный поток увеличивается, что также приводит к росту намагничивающего тока Im.

• Поэтому в российских электросетях (50 Гц) эксплуатация трансформатора на 60 Гц часто снижает возбуждающий ток, а обратная ситуация может быть опасна.

Ток потерь в ядре и потери мощности при холостом ходу

Ток потерь в ядре Ic напрямую связан с потерями мощности при холостом ходу P0:

• P0 ≈ V × Ic (для однофазного трансформатора, или √3 × V × Ic для трехфазного)

• P0 включает потери гистерезиса и вихревые токи в ядре.

• При заданном напряжении высокое значение Ic означает высокие потери при холостом ходу, что приводит к постоянному потерям энергии круглосуточно — особенно заметно на крупных распределительных или силовых трансформаторах, которые остаются подключенными к сети постоянно.

Это именно то, что измеряется при испытании на холостом ходу ( разомкнутая цепь), что также важно при выборе и расчете оборудования, такого как коммутационное оборудование и высоковольтная изоляция вокруг трансформатора.

Проектные факторы, влияющие на возбуждающий ток

Как производитель и системный дизайнер, я контролирую возбуждающий ток в основном через:

• Материал ядра

• Высококачественная холодно прокатанная электротехническая сталь (КПЭ) или лучшие материалы → сниженные потери и меньший Io

• Площадь поперечного сечения ядра и плотность магнитного потока

• Проектирование на низкую плотность магнитного потока → меньший намагничивающий ток, сниженный риск насыщения

• Качество соединений и листов ядра

• Тщательно подогнанные соединения и тонкие хорошо изолированные листы → сниженные потери гистерезиса и вихревые токи → меньший Ic

• Диапазон рабочих напряжений

• Проектирование и спецификация трансформаторов с запасом на перегрузки напряжением в российских электросетях, чтобы возбуждающий ток не резко не возрастал в реальных условиях.

При выборе или рекомендации трансформатора для коммерческих или промышленных пользователей в России я всегда учитываю вместе потери при холостом ходу и возбуждающий ток, так как они напрямую влияют на энергетические счета, эффективность и долгосрочную надежность всей системы.

Измерение и испытания возбуждающего тока

Испытание трансформатора на холостом ходу (разомкнутая цепь)

Для измерения возбуждающего тока трансформатора я всегда начинаю с простого испытания на холостом ходу:

• Приложите номинальное напряжение к первичной обмотке при полностью разомкнутой вторичной.

• Измерьте: ток холостого ходу (Io), мощность при холостом ходу (P0) и приложенное напряжение (V).

Как безопасно измерить возбуждающий ток

Безопасность и воспроизводимость важнее самих цифр:

• Используйте регулируемый источник переменного тока (или автотрансформатор) для плавного повышения напряжения от 0 до номинального значения.

• Подключите амперметр истинного эффективного значения последовательно с первичной обмоткой.

• Убедитесь в следующем

• Вторичная обмотка надёжно разомкнута или замыкнута в соответствии с методикой испытания.

• Танк трансформатора и испытательная установка надёжно заземлены.

• Работа ведётся в пределах номинального напряжения и частоты (кроме контролируемых проверок на перемагничивание).

Обнаружение неисправностей обмоток или ядра по возбуждающему току

Ненормальный возбуждающий ток часто становится первым признаком неисправностей:

• Более высокое, чем обычно, значение Io при номинальном напряжении:

  Возможные причины — повреждение ядра, частичное замыкание витков или перемагничивание.

• Асимметричная или искажённая форма сигнала тока:

  Локальное насыщение ядра, механическое смещение или плохое качество соединений в ядре.

• Сравнение фаз (для трёхфазных устройств):

  Если одна фаза потребляет значительно больше возбуждающего тока, чем другие, стоит подозревать неисправность обмотки или сердечника ядра в этой фазе.

Типичные характеристики возбуждающего тока в трёхфазных ядрах

Для трёхфазных трансформаторов характеры возбуждающего тока могут рассказать о состоянии устройства:

• В здоровом ядре:

  Все три фазы имеют схожие значения Io при номинальном напряжении (в тесных допусках).

  Гармоники присутствуют, но сбалансированы, поэтому нейтральный ток в заземлённой звёздной системе остаётся контролируемым.

• В повреждённом ядре:

  Одна из фаз может демонстрировать более резкое возрастание тока с ростом напряжения (раннее насыщение).

  Нейтральный ток может быть неожиданно высоким из-за несбалансированных третьих гармоник

Факторы, влияющие на возбуждающий ток в трансформаторе

Материал ядра и холодно прокатанная ориентированная сталь (КПО)

Материал ядра является основным фактором, определяющим уровень возбуждающего тока.

• Холодно прокатанная ориентированная сталь (КПО) обладает высокой магнитной проницаемостью и низкими потерями, поэтому для создания одинакового магнитного потока ей требуется меньше возбуждающего тока.

• Дешёвая или низкокачественная сталь приближает ядро к насыщению, что приводит к увеличению тока холостого ходу (возбуждающего тока) и гармоник, а также снижению эффективности.

Для средне и высоковольтных сетей в России я всегда рекомендую сочетать конструкции ядер с низкими потерями с надёжной защитой верхнего уровня — например, высоковольтной выпадающей защитой с использованием высоковольтных выпадающих предохранителей типа RW3 или аналогичных, чтобы избежать ложных отключений при аномальном поведении возбуждающего тока.

Изменение напряжения и перегрузка напряжением

Возбуждающий ток очень чувствителен к напряжению сети.

• При номинальном напряжении возбуждающий ток остаётся низким и предсказуемым.

• При перегрузке напряжением магнитный поток ядра резко возрастает, ядро входит в состояние насыщения, а возбуждающий ток может резко увеличиться и сильно искажиться.

• Даже 5–10% перегрузки напряжением может заметно увеличить потери при холостом ходу и нагрев силовых и распределительных трансформаторов.

Изменение частоты и плотность магнитного потока

Плотность магнитного потока в ядре приблизительно пропорциональна отношению V / f.

• Если частота снижается (при неизменном напряжении), плотность магнитного потока возрастает, ядро приближается к насыщению, и возбуждающий ток увеличивается.

• При более высокой частоте при том же напряжении плотность магнитного потока снижается, и возбуждающий ток, как правило, уменьшается — однако потери от вихревых токов могут возрасти, если ядро не проектировано для данной частоты.

• Для сетевого и подстанционного оборудования мы обычно строго подбираем трансформаторы для эксплуатации на частоте 50 Гц (исправлено: российские сети работают на 50 Гц, а не 60 Гц); длительная эксплуатация вне этого диапазона считается критическим фактором.

Температура, старение и состояние изоляции

С течением времени возбуждающий ток даёт косвенную информацию о состоянии здоровья трансформатора.

• Повышение температуры незначительно увеличивает активное сопротивление ядра и обмоток, но также может указывать на увеличение потерь при холостом ходу, вызванное ростом возбуждающего тока.

• Старение и ухудшение состояния изоляции (влажность, частичные разряды, локальные горячие точки) могут изменить магнитный путь и вызвать локальное насыщение, что проявляется в аномальных характеристиках возбуждающего тока.

• Резкое увеличение возбуждающего тока при неизменном напряжении и частоте, как правило, указывает на проблемы с ядром, деформацию обмоток или неисправности изоляции — в таких случаях требуются дополнительные испытания и, возможно, изоляция оборудования с использованием внутреннего разрядника, например, разрядника типа GN19-12M в коммутационных линиях.

Почему возбуждающий ток важен для эксплуатационных характеристик трансформатора

Влияние на потери трансформатора при холостом ходу

Возбуждающий ток состоит из двух компонентов:

• Намагничивающий ток (реактивный) — создает магнитный поток в ядре

• Ток потерь в ядре (активный) — вызывает реальные потери мощности (потери гистерезиса + вихревые потери)

Этот ток потерь в ядре и определяет потери при холостом ходу. Даже при разомкнутой вторичной обмотке трансформатор потребляет мощность из сети и превращает её в тепло. Для электросетевых компаний и крупных российских промышленных потребителей это проявляется в следующем:

• Повышенных затратах на электроэнергию в режиме ожидания

• Дополнительном нагреве ядра и корпуса трансформатора

• Увеличенном напряжении на системах охлаждения

Влияние на эффективность и экономию энергии

Нижний возбуждающий ток = низкие потери при холостом ходу = лучшая эффективность при низкой нагрузке.Это важно в случаях:

• Когда трансформаторы большую часть времени работают при низкой нагрузке (типично для коммерческих зданий, кампусов и резервных систем)

• Когда эксплуатация ведётся круглосуточно, и каждый ватт потерь в ядре накапливается за годы

Влияние на регулировку напряжения при низкой нагрузке

Возбуждающий ток преимущественно реактивный, поэтому он влияет на:

• Ток и падение напряжения в первичной обмотке и питающих линиях верхнего уровня

• Напряжение на вторичной обмотке при очень низкой нагрузке

Роль в настройках защиты и координации реле

Защитные реле и средне напряжительное коммутационное оборудование должны отличать нормальное состояние от повреждений. Устоявшийся возбуждающий ток задает базовый уровень:

• Реле перегрузки и дифференциальные реле должны игнорировать нормальный возбуждающий ток, но отключать при повреждениях

• Высокий или несбалансированный возбуждающий ток может сигнализировать о проблемах с ядром или обмотками — поэтому испытания на возбуждение являются частью диагностики состояния

• При сочетании с устройствами, такими как вакуумные автоматические выключатели в средне напряжительном оборудовании, точное знание возбуждающего тока помогает избежать ло

В контексте этих тем часто обсуждаются применения реле и автоматических выключателей, а также проектирование средне напряжительной защиты — например, в современных линиях средне напряжительного коммутационного оборудования.

Современные тенденции проектирования с низким возбуждающим током

Современные проекты трансформаторов в России активно стремятся к снижению возбуждающего тока для достижения целей по эффективности и регулирования:

• Использование высококачественной холодно прокатанной ориентированной стали (КПО) и улучшенных пакетов листов

• Оптимизированная площадь поперечного сечения ядра для избежания избыточной плотности магнитного потока

• Лучший контроль за производством для уменьшения соединений и зазоров, которые увеличивают намагничивающий ток

Польза очевидна:

• Низкие потери при холостом ходу и эксплуатационные затраты

• Более холодная и надежная работа

• Упрощенная координация реле и улучшенное качество электроэнергии при низкой нагрузке

Часто задаваемые вопросы о возбуждающем токе в трансформаторе

Является ли возбуждающий ток постоянным при холостом ходу?

Нет, возбуждающий (ток холостого ходу) не является абсолютно постоянным даже при отсутствии нагрузки.

• Напряжения (высокое напряжение → более высокий возбуждающий ток)

• Частоты (низкая частота → более высокий магнитный поток → более высокий возбуждающий ток)

• Температуры и состояния ядра

Почему возбуждающий ток путают с пусковым током?

Потому что оба возникают при «отсутствии нагрузки» на вторичной стороне, но они полностью различны:

Возбуждающий ток

• Стационарный, малый (1–5% номинального тока)

• Протекает постоянно, в любое время, когда трансформатор подключен к сети

• Предсказуемый и почти синусоидальный (с небольшим количеством гармоник)

Пусковой ток

• Кратковременный, очень большой (может достигать 8–12 × номинального тока)

• Возникает при включении трансформатора в сеть

• Вызван насыщением ядра и остаточным магнитным потоком

• Сильно искаженный сигнал, богатый гармониками

Практические примеры: силовые и распределительные трансформаторы (российские случаи применения)

• Малый распределительный трансформатор на опоре (25–50 кВА, 10/0.4 кВ)

• Номинальный ток на высоковольтной стороне: несколько ампер

• Возбуждающий ток: примерно 0.1–0.3 А на высоковольтной стороне

• При закрытии выпадающего предохранителя или автоматического переключателя наблюдается кратковременный всплеск пускового тока, после чего он стабилизируется в виде малого постоянного возбуждающего тока.

• Средне Мощностный силовой трансформатор в подстанции (10–40 МВА).

• Номинальный ток на высоковольтной стороне: от сотен до нескольких тысяч ампер

• Устоявшийся возбуждающий ток: всё ещё только 1–3% номинального тока

• Пусковой ток при включении может достигать 10× номинального тока в течение нескольких периодов — поэтому электросетевые компании комплектуют такие трансформаторы правильно настроенными вакуумными автоматическими выключателями и автоматическими переключателями (например, на опорные автоматические переключатели), чтобы пережить пусковой ток без ложных отключений.

При спецификации или диагностике трансформаторов в России всегда рассматривайте:

• Возбуждающий ток как проблему постоянных потерь и эффективности

• Пусковой ток как проблему защиты, автоматических выключателей и координации устройств
