Что такое защита электроаппаратуры? Полное руководство
December 17, 2025
I. Введение: Определение критически важных защитных мер
A. Основное определение
Защита электрооборудования коммутационного типа в основе своей предполагает комплексное использование оборудования, преимущественно защитных реле, автоматических выключателей и предохранителей, для эффективной защиты всей электрической системы путем изоляции и точного регулирования потока электроэнергии. Основная задача данной системы — предотвращение катастрофического повреждения оборудования, вызванного распространенными неисправностями, такими как короткое замыкание, длительная перегрузка и внезапные скачки напряжения.
Благодаря быстрому обнаружению и моментальному прерыванию аномального тока, это высокотехнологичное оборудование обеспечивает целостность электрической системы, ее непрерывную работоспособность и, что имеет первостепенное значение, безопасность обслуживающего персонала.
B. Роль в современных энергосистемах
Система защиты коммутационного электрооборудования выступает как главный узел между основным источником электропитания и потребителями электроэнергии на нижнем уровне, фактически выполняя функцию бдительного «стража» в электросети. Она является незаменимой частью критически важной инфраструктуры всех крупных объектов, включая заводы, большие центры обработки данных, больницы и крупные подстанции.
Данная система не является просто последней линией защиты от электроаварий; это основной механизм, обеспечивающий безопасность персонала и сохранность высоконаценных активов для бесперебойной работы. Архитектура защитной системы должна обладать возможностями постоянного мониторинга, оперативного логического принятия решений и немедленного, решительного выполнения команд.
Без этого важного уровня надежной защиты даже незначительная неисправность может быстро трансформироваться в катастрофу, которая потенциально может привести к возгоранию, взрыву или крупномасштабным, длительным перебоям в электроснабжении.
Основные выводы
Основное функциональное назначение: Сущность защиты коммутационного электрооборудования заключается в принципах «изоляции и регулирования». Система быстро обнаруживает и прерывает аварийный ток, предотвращая повреждение оборудования и обеспечивая безопасность людей.
Трехэтапный механизм работы: Система функционирует по строго интегрированной трехэтапной схеме: обнаружение неисправности (реле) → прерывание неисправности (автоматический выключатель) → изоляция и регулирование (коммутационные устройства).
Инженерные особенности и различия: Инженеры должны точно подбирать коммутационное оборудование с учетом его классификации по напряжению (низкое напряжение, среднее напряжение) и среды для гашения дуги (вакуум, газ SF6). Сложность защитных систем резко возрастает с повышением уровня напряжения.
Продвинутая логика работы: Подлинное инженерное мастерство заключается в координации защитных устройств, которая реализуется с помощью четко определенных временно-токовых характеристик (ВТХ). Это гарантирует, что отключение произойдет только у устройства, расположенного ближе всего к месту неисправности, обеспечивая «селективность» в работе всей системы.
Надежность зависит от технического обслуживания: Прогностическое техническое обслуживание, в сочетании с обязательными испытательными процедурами (например, измерением сопротивления контактов), имеет жизненно важное значение. Оно гарантирует, что автоматический выключатель не откажет в отключении в случае чрезвычайной ситуации, что напрямую определяет общую надежность работы системы.
II. Механизм защиты

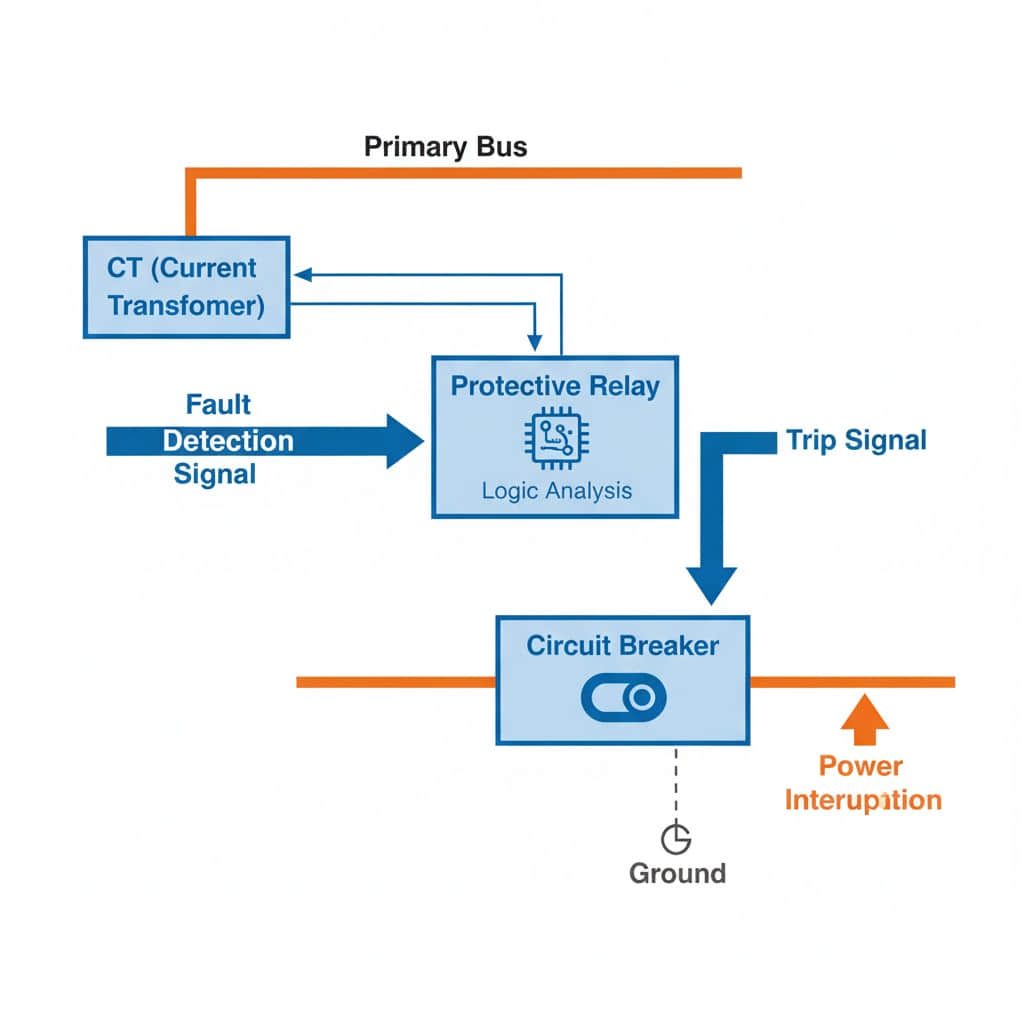

A. Этап 1: Обнаружение и измерение неисправностей
Процесс защиты начинается с непрерывного высокоточного мониторинга электрической сети. Эта важная задача в основном выполняется защитными реле, а также высокочувствительными токовыми трансформаторами (ТТ) и напряжениеми трансформаторами (НТ).
Эти устройства постоянно измеряют мгновенные значения различных электрических параметров, включая силу тока, уровень напряжения и критические фазовые углы.
Любое электрическое отклонение от нормы — будь то мгновенное короткое замыкание или постепенная длительная перегрузка — немедленно приводит к превышению этими параметрами заранее установленных безопасных рабочих порогов. Скорость и чувствительность этих первичных реле определяют критически важную общую эффективность системы защиты.
B. Этап 2: Прерывание и устранение неисправностей
После подтверждения неисправности и завершения внутреннего логического анализа реле мгновенно посылает низковольтный электрический импульс, известный как сигнал отключения. Этот сигнал требует немедленных действий основных устройств для прерывания тока за долю миллисекунды.
Триггерируется автоматический выключатель или предохранитель, и его внутренний механизм с высокой скоростью физически прерывает поток аварийного тока в поврежденную зону. Скорость работы этого выключателя имеет первостепенное значение: оптимизированная система защиты может завершить весь процесс устранения неисправности за несколько миллисекунд (обычно 3–5 циклов).
Это минимизирует сопутствующую дуговую энергию и тепловые повреждения. Быстрое прерывание тока является необходимым условием для предотвращения как травм персонала, так и плавления оборудования, вызванного опасным явлением дугового всплеска.
Номинальная коммутационная способность выключателя должна быть тщательно спроектирована так, чтобы быть достаточно надежной. Она должна безопасно выдерживать и прерывать максимально возможный аварийный ток, ожидаемый в данной части системы.
C. Этап 3: Изоляция и управление системой
После устранения неисправности система переходит к необходимой фазе изоляции и управления. Функция изоляции позволяет уполномоченным операторам использовать выключатели или разъединители для физического отключения поврежденной цепи или оборудования, требующего технического обслуживания, от подключенной к сети основной системы.
Это создает обязательный видимый разрыв цепи. Создание такого видимого точки отключения имеет критическое значение для безопасности персонала, абсолютно гарантируя, что цепь полностью обесточивается во время проведения ремонтных работ.
Кроме того, функция управления обеспечивает необходимую возможность регулирования потока электроэнергии. Это позволяет операторам запускать, останавливать и управлять оборудованием в зависимости от текущих нагрузочных требований, общей стратегии управления энергией или необходимой реконфигурации системы.
Примечание: Синергетическое взаимодействие между защитным реле и автоматическим выключателем составляет ядро системы защиты. Реле выполняет роль «мозга» (ответственно за принятие решения), а выключатель — роль «мускулов» (ответственно за выполнение команды). Надежность и скорость канала связи между этими двумя компонентами являются конечными факторами, определяющими производительность системы.
【Видеодополнение: Работа защитных реле и автоматических выключателей — визуальная демонстрация устранения неисправностей】
Это видео должно визуально демонстрировать весь процесс получения защитным реле сигнала от токового трансформатора, принятия логического решения и передачи сигнала отключения на автоматический выключатель. Высоко рекомендуется использовать кадры в замедленном режиме для показа быстрого размыкания контактов выключателя.
III. Основные компоненты
A. Основные устройства для отключения и коммутации
Автоматические выключатели (АВ)：Автоматический выключатель является наиболее распространенным и, можно сказать, наиболее важным компонентом в составе коммутационного оборудования. Он обладает необходимой способностью автоматически и многократно отключать аварийные токи (будь то короткое замыкание или перегрузка), а затем может быть безопасно повторно закрыт после устранения неисправности.
Кроме того, они выполняют функцию стандартных выключателей, позволяя операторам вручную контролировать состояние включения или выключения источника питания.
Предохранители：Предохранитель — это более простое, дешевое и одноразовое защитное устройство. При возникновении режима перегрузочного тока его специально разработанный внутренний металлический элемент плавится, что приводит к физическому и необратимому разрыву цепи для обеспечения немедленной защиты.
Предохранители ценятся за их исключительно высокую скорость ограничения тока, но их основным недостатком является необходимость замены после каждого срабатывания, поскольку они не могут автоматически восстанавливаться.
B. Устройства мониторинга и логики
Защитные реле：Эти специализированные устройства часто называют «мозгом» или «нервным центром» всей системы. Они непрерывно получают критические данные от измерительных трансформаторов, а затем используют заранее заданную защитную логику (например, схемы защиты от перегрузочного тока, защиты от замыкания на землю или дифференциальной защиты) для определения необходимости отправки сигнала на отключение.
Современные реле, как правило, являются цифровыми устройствами на основе микропроцессоров, способными выполнять сложнейшие логические оценки.
Трансформаторы тока и напряжения (ТТ/ТН)：Измерительные трансформаторы (трансформаторы тока и напряжения) по сути являются «глазами» и «ушами» реле. Они точно снижают высокие напряжения и высокие токи в первичной силовой цепи (часто составляющие тысячи вольт и сотни ампер) до безопасных стандартизированных вторичных значений (например, 5 ампер или 120 вольт), с которыми могут безопасно работать чувствительные реле.
Они являются основой для обеспечения точности и безопасности измерений реле.
C. Исполнительные устройства
Выключатели и разъединители：Эти устройства специально предназначены для ручного открытия или закрытия цепей, и их основная жизненно важная функция — обеспечение четкого видимого разрыва электрической цепи.
Это физически гарантирует абсолютную безопасность и изоляцию цепи во время проведения технического обслуживания и ремонта оборудования на последующих участках. Важно отметить, что разъединители, как правило, не рассчитаны на безопасное отключение тока под нагрузкой и должны эксплуатироваться только после того, как основной автоматический выключатель разомкнет цепь.
IV. Инженерные параметры: классы напряжения и среды для гашения дуги
С точки зрения электротехника, конкретная стратегия защиты коммутационного оборудования никогда не является статичной. Напротив, она тщательно адаптируется в зависимости от рабочего класса напряжения системы и требуемой способности к отключению тока.
Такой уровень детализации имеет первостепенное значение для эффективного проектирования системы.
A. Классификация по классам напряжения
Низкое напряжение (НН): Данная категория обычно относится к системам с рабочим напряжением 1000 вольт и ниже. Коммутационное оборудование низкого напряжения преимущественно использует воздушные автоматические выключатели (ВАВ) или модульные автоматические выключатели (МАВ).
Цели защиты здесь относительно просты: основной акцент делается на защите конечных цепей от короткого замыкания и перегрузки, при этом особое внимание уделяется обеспечению безопасности людей.
Среднее напряжение (СН): Системы среднего напряжения обычно работают в диапазоне от 1 кВ до 38 кВ. Сложность защиты коммутационного оборудования среднего напряжения значительно выше, чем у систем низкого напряжения.
Такие устройства эксплуатируются в крупных подстанциях и промышленных системах, и они должны обладать способностью быстро отключать большие токи для обеспечения непрерывности электропитания на объекте.
Высокое напряжение (ВН): Системы высокого напряжения работают при напряжении 38 кВ и выше, они преимущественно используются в сетях электропередачи энергетических компаний. Коммутационное оборудование высокого напряжения часто имеет открытый (уличный) дизайн и требует исключительно высокой отключающей способности и неоспоримой надежности.
Стратегии защиты на этом уровне включают сложнейшие схемы линии защиты и дифференциальной защиты шин.
B. Среды для гашения дуги
Когда автоматический выключатель успешно отключает ток, между размыкающимися контактами в кратчайший срок возникает высокоэнергетическая электрическая дуга из-за протекания тока через воздушный зазор. Автоматический выключатель должен использовать высокоэффективную среду для быстрого гашения этой дуги.
Это предотвращает эрозию контактов и последующий отказ оборудования.
Воздух: Часто используется в коммутационных устройствах низкого напряжения, он экономически выгоден. Однако скорость и эффективность его гашения дуги ограничены по сравнению с другими специализированными средами при отключении больших токов.
Вакуум: Вакуумная технология широко применяется в коммутационном оборудовании среднего напряжения. Вакуум обладает исключительно высокой диэлектрической прочностью, что обеспечивает чрезвычайно быструю гашение дуги, минимальный износ контактов и длительный срок службы устройства.
Это делает его экологически безопасным и надежным выбором.
Газ SF₆ (гексафторид серы): Эта среда предпочтительна для систем высокого напряжения и высоких токов благодаря ее превосходным изоляционным и дугогасительным свойствам. Она позволяет безопасно отключать чрезвычайно большие аварийные токи.
Однако SF₆ классифицируется как мощный парниковый газ, оказывающий значительное воздействие на окружающую среду, поэтому его обращение и последующая переработка строго регламентированы.
Масло: Исторически широко использовалось в конструкциях старого коммутационного оборудования среднего и высокого напряжения. Масло гашает дугу путем испарения и охлаждения дугового канала. Из-за риска пожара и высоких требований к техническому обслуживанию масляные выключатели в современных конструкциях в значительной степени заменили вакуумные и газовые (на основе SF₆) технологии.
Совет: При выборе коммутационного оборудования конкретная среда для гашения дуги напрямую определяет требования к техническому обслуживанию автоматического выключателя, ожидаемый срок его эксплуатации и экологический след. Например, вакуумные выключатели часто практически не требуют обслуживания, в то время как газовые выключатели на SF₆ нуждаются в регулярной проверке давления и чистоты газа.
V. Продвинутая логика защиты: согласование и селективность
Подлинная инженерная ценность и мастерство в системе защиты заключаются в ее сложных логических настройках. Тщательно спроектированная система защиты намного сложнее простого процесса включения и выключения.

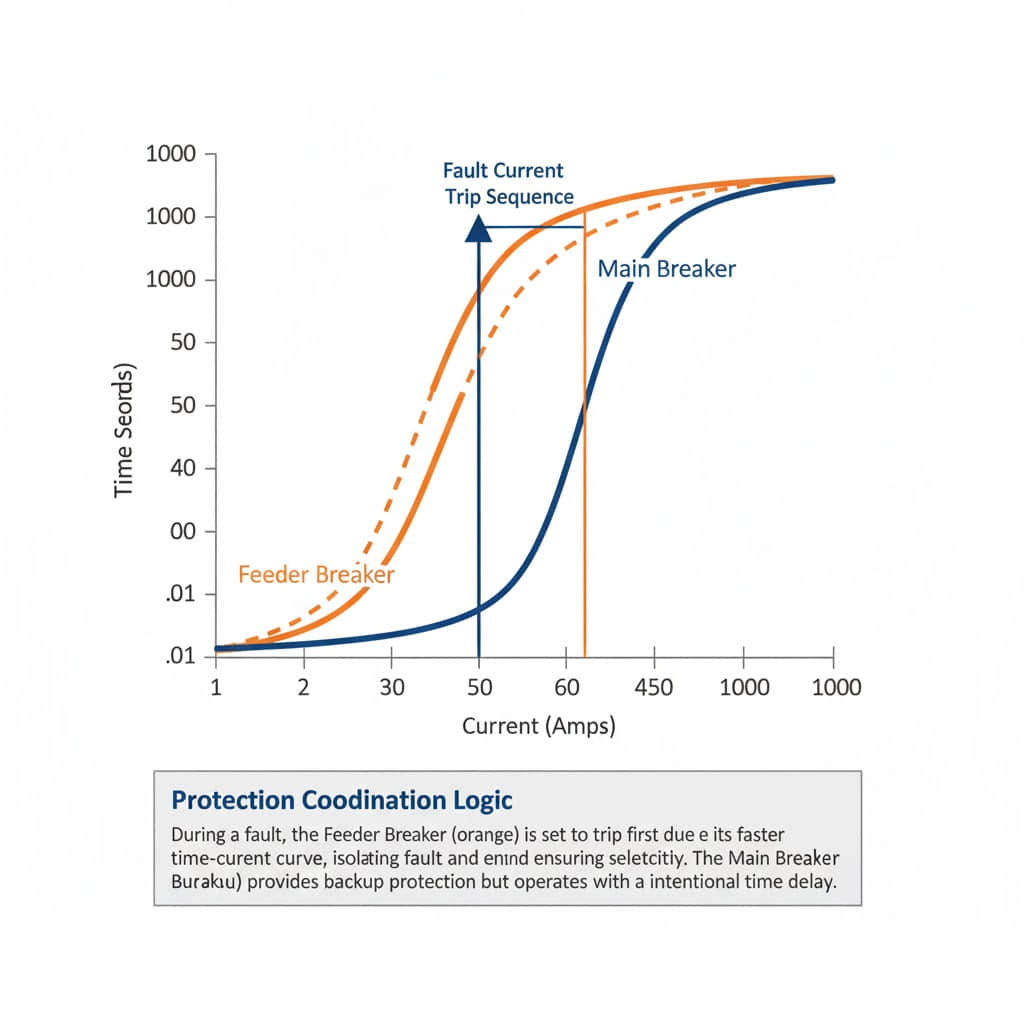

A. Согласование защиты
Основная задача согласования защиты — достижение абсолютной селективности. Селективность — это эксплуатационная гарантия того, что при возникновении неисправности в любой точке системы срабатывает только защитное устройство, физически расположенное ближе всего к месту возникновения неисправности (то есть устройство нижнего уровня в иерархии питающей цепи).
Например, при возникновении короткого замыкания в небольшой ответвленной цепи должен отключаться только автоматический выключатель этой ответвленной цепи. Это критически важно для предотвращения отключения основного распределительного автоматического выключателя и, как следствие, необоснованного отключения электропитания всего объекта.
Такое необходимое точное согласование достигается путем тщательной настройки индивидуальных временно-токовых характеристик (ВТХ) для каждого защитного устройства в системе.
B. Время отключения неисправности
Время отключения неисправности — это основной и жизненно важный показатель для оценки эффективности работы системы защиты. Этот показатель определяется как общее затраченное время от момента возникновения неисправности до полного и безопасного отключения тока.
Этот интервал обычно измеряется в циклах промышленной частоты (например, в системе с частотой 60 Гц один цикл равен 1/60 секунды).
Короткое время отключения (достигаемое с помощью сверхбыстрых автоматических выключателей, иногда срабатывающих за 3–5 циклов) значительно снижает как тепловые повреждения изоляции кабелей, так и электродинамические нагрузки на шины, вызванные высоким аварийным током.
C. Цифровые реле и коммуникация
Современные системы защиты кардинально отказались от традиционных электромеханических реле в пользу передовых цифровых защитных реле. Эти устройства на основе микропроцессоров обладают достаточной мощностью для выполнения высоко сложных индивидуальных алгоритмов логики защиты.
Они поддерживают высокоскоростные коммуникационные протоколы (например, IEC 61850), что полностью реализует широкомасштабную автоматизацию подстанций и сложные распределенные схемы защиты.
Цифровые реле также включают полезные функции, такие как регистрация неисправностей, ведение журнала событий и возможность дистанционного мониторинга, которые в совокупности повышают общую интеллектуальность и обслуживаемость системы.
VI. Матрица защиты: реакция коммутационного оборудования на распространенные неисправности
Эффективная защита коммутационного оборудования зависит от способности системы быстро распознавать, анализировать и дифференцировать различные типы электрических неисправностей. Инженерам необходимо тщательно подобрать скорость реакции реле и пороговые значения тока для каждого уникального вида неисправности.
A. Знакомство с распространенными типами неисправностей
Наиболее часто встречающиеся типы электрических неисправностей в энергосистемах включают:
Короткое замыкание: непреднамеренное соединение двух проводников (либо между фазами, либо между фазой и землей). Это приводит к практически нулевому импедансу и мгновенному опасному скачку тока.
Перегрузка: режим работы, при котором ток непрерывно превышает безопасную номинальную мощность кабеля или оборудования в течение длительного времени, хотя его величина еще не достигает уровня короткого замыкания.
Заземляющее замыкание: непреднамеренное перенаправление тока в землю или на металлический корпус оборудования, обычно вызванное повреждением изоляции.
Аномалии напряжения или частоты: работа параметров системы (напряжения или частоты) вне установленных норм энергоснабжающей организации.
B. Матрица реакции системы защиты
Тип неисправности
Характеристическое описание
Реакция ключевых компонентов
Получаемая выгода
Короткое замыкание
Экстремально низкое импеданса; ток мгновенно возрастает до опасных значений
Защитное реле обнаруживает неисправность; автоматический выключатель или предохранитель с ограничением тока мгновенно отключается/плавится
Предотвращает катастрофические события, такие как взрывы, дуговые вспышки и полный выход кабелей из строя
Перегрузка
Ток превышает номинальную мощность в течение длительного, непрерывного периода
Тепловое реле или автоматический выключатель отключается с преднамеренной задержкой (на основе его временно-токовой характеристики)
Защищает изоляцию кабелей от чрезмерного теплового разрушения и обеспечивает сохранность обмоток электродвигателей
Заземляющее замыкание
Путь тока непреднамеренно перенаправляется в землю или на корпус оборудования
Реле защиты от заземляющих замыканий (через нулевой последовательный трансформатор тока) обнаруживает нулевой последовательный ток и инициирует сигнал на отключение
Имеет решающее значение для безопасности персонала (предотвращает касательное напряжение) и исключает пробой корпуса оборудования
Низкое/повышенное напряжение
Напряжение системы постоянно отклоняется (пик или провал) от стандарта энергоснабжающей организации
Реле напряжения обнаруживают отклонение и инициируют механизм предупреждения или корректировки системы
Защищает чувствительное электронное оборудование и обеспечивает соответствие общим нормам качества электроэнергии
VII. Срок службы и надежность: протоколы технического обслуживания
Надежность системы защиты коммутационного оборудования меньше зависит от его первоначального проектирования и гораздо больше — от постоянного выполнения планов технического обслуживания. С точки зрения инженера, необслуженный автоматический выключатель функционально эквивалентен ненадежной бомбе, готовой отказать в любой момент.
A. Необходимость планового технического обслуживания
Коммутационное оборудование представляет собой сложное сочетание механических, электрических и тепловых систем. Его надежность неизбежно снижается со временем и после каждого рабочего цикла.
Контакты выключателя физически изнашиваются в результате многочисленных операций коммутации, материалы изоляции стареют и теряют свои свойства, а критически важные пружинные механизмы утрачивают проектную механическую производительность.
Поэтому отсутствие регулярного технического обслуживания является основной причиной отказа отключения (неработоспособности) в момент возникновения аварийной ситуации. Структурированное плановое техническое обслуживание имеет принципиальное значение для продления срока службы оборудования. Оно гарантирует, что устройство будет надежно работать в самый ответственный момент.
B. Основные процедуры технического обслуживания и испытаний
Надежность коммутационного оборудования проверяется на основе нескольких критически важных испытательных процедур:
Испытание на контактное сопротивление:
Этот тест измеряет сопротивление между основными контактами закрытого автоматического выключателя. Высокое сопротивление неизбежно приводит к перегреву контактов и последующему отказу выключателя, поэтому низкое сопротивление является важным показателем технического состояния компонентов.
Испытание на изоляционное сопротивление:
С помощью мегомметра (меггер-тест) проверяется состояние изоляционных материалов как в первичных, так и в вспомогательных цепях. Это предотвращает возможные короткие замыкания между фазами или между фазой и землей.
Испытание механической работоспособности:
Оценяется скорость и надежность работы механизма отключения выключателя, пружин закрытия и исполнительных механизмов. Тест гарантирует, что устройство сможет сработать точно в пределах проектного времени при возникновении неисправности.
Анализ газа SF₆:
Для коммутационного оборудования среднего и высокого напряжения на основе SF₆ регулярная проверка давления, чистоты и влагосодержания газа является обязательной. Это обеспечивает сохранение оптимальных показателей его дугогасительных и изоляционных свойств.
C. Прогностическое против профилактического технического обслуживания
В отрасли наблюдается явный переход от планового профилактического технического обслуживания (ПТО), основанного на временных интервалах, к данных-ориентированному прогностическому техническому обслуживанию (ПрогТО).
Профилактическое техническое обслуживание основано на фиксированных графиках или количестве выполненных операций и часто приводит к необоснованному простою системы. Напротив, прогностическое техническое обслуживание использует передовые технологии, такие как тепловая визуализация, мониторинг частичных разрядов и анализ вибрации, для реального времени контроля технического состояния оборудования.
Эта стратегия позволяет службам технического обслуживания вмешиваться до возникновения катастрофического отказа. Это максимизирует время бесперебойной работы оборудования и существенно снижает расходы на техническое обслуживание.
VIII. Заключение
A. Итог и синтез ценности
Защита электрического коммутационного оборудования — это гораздо больше, чем простое инженерное требование или список мероприятий для соблюдения нормативов. Это непременная стратегическая инвестиция в безопасность, надежность, долговечность активов и эксплуатационную эффективность любой сложной системы распределения электроэнергии.
Достижение этого результата обеспечивается синергетическим взаимодействием точного оборудования, сложной логики защиты и сверхбыстрой реализации защитных функций. Система успешно преобразует потенциально катастрофические события (например, дуговые вспышки и взрывы) в контролируемые локальные отключения.
Эта фундаментальная возможность составляет основу непрерывного электроснабжения, от которого зависит современное общество.
B. Будущие тенденции и перспективы
Развитие защиты коммутационного оборудования в будущем твердо ориентировано на создание умного коммутационного оборудования. Это включает интеграцию высокоточных цифровых защитных реле, беспроводных сенсоров и облачных платформ для дистанционного мониторинга и продвинутой диагностики.
Использование таких технологий, как промышленный интернет вещей (ПИВС) и прогностическая аналитика на основе искусственного интеллекта, позволит дальнейшему повышению реактивности и общей надежности системы. Этот технологический переход даст операторам сетей возможность управлять критической электроэнергетической инфраструктурой превентивно и дистанционно, в конечном итоге обеспечивая для всех потребителей более экологичное и стабильное энергетическое будущее.
Надежные и полезные часто задаваемые вопросы (ЧЗВ)
Вопрос 1:Насколько критична «селективность» в защите коммутационного оборудования, и почему нельзя просто ограничиться отключением основного автоматического выключателя?
Ответ 1:Селективность широко считается золотым стандартом для любой эффективной системы защиты. Ее важность заключается в минимизации масштаба перебоев в электроснабжении.
Если отключится основной автоматический выключатель верхнего уровня, это приведет к необоснованному обесточиванию всего объекта или большой зоны обслуживания, что станет причиной огромных экономических потерь. Селективность, обеспечиваемая согласованием защиты, гарантирует, что отключается только конкретный автоматический выключатель ответвления, расположенный ближе всего к месту возникновения неисправности. Это ограничивает влияние отключения минимальной локальной зоной, сохраняя работоспособность остальной части системы.
Вопрос 2:Что такое «дуговая вспышка», и как защита коммутационного оборудования эффективно снижает эту опасность?
Ответ 2:Дуговая вспышка — это внезапное взрывное явление, при котором ток быстро протекает через воздух или изоляцию. При этом образуется экстремально горячий, высокое давление создающий и яркий плазменный взрыв.
Температура при дуговой вспышке может мгновенно достигать 35 000 °F (около 19 400 °C), что представляет смертельную угрозу для персонала. Защита коммутационного оборудования снижает эту опасность за счетсверхкороткого времени отключения неисправности.
Как только реле обнаруживает характерный световой всплеск или резкий рост тока, сопровождающий дугу, оно запускает мгновенное отключение автоматического выключателя (часто за менее чем 4 цикла). Это позволяет погасить дугу до накопления опасного количества энергии.
Вопрос 3:Почему вакуум является предпочтительной средой для гашения дуги в коммутационном оборудовании среднего напряжения?
Ответ 3:Вакуум широко используется в коммутационном оборудовании среднего напряжения благодаря своей исключительно высокой диэлектрической прочности. В вакуумной среде дуга, возникающая при размыкании контактов, гашается практически мгновенно.
Это обеспечивает автоматическому выключателю сверхбыструю работу и превосходную способность к отключению тока. Кроме того, вакуумные разрядники подвержены минимальному износу контактов, что обеспечивает длительный механический срок службы и практически отсутствие потребности в техническом обслуживании.
Такие характеристики значительно снижают эксплуатационные расходы для промышленных потребителей.
Вопрос 4:Является ли «отказ от отключения» самой большой угрозой для системы защиты, и как его можно предотвратить?
Ответ 4:Да, отказ от отключения считается основной угрозой для надежности системы защиты. Под этим понимается ситуация, когда защитное реле правильно обнаруживает неисправность и отправляет сигнал, но автоматический выключатель не размыкается из-за механической или электрической неисправности.
Такая бездействие позволяет аварийному току продолжать протекать, что приводит к плавлению оборудования, сильным пожарам и возможным жертвам среди людей. Мероприятия по предотвращению строгие: обязательное строгое соблюдение графиков профилактического технического обслуживания (как обсуждалось в разделе VII), регулярное испытание на контактное сопротивление и проверка работоспособности цепи отключения, а также своевременная замена изношенных пружин исполнительных механизмов.
Вопрос 5:В чем разница между «номиналом» защитного реле и «номиналом» автоматического выключателя?
Ответ 5:Их номиналы соответствуют совершенно различным функциям. Номинал автоматического выключателя (например, номинальная отключающая способность) определяет максимальный аварийный ток, который устройство предназначено безопасно отключать и гасить.
Это критическое мгновенное значение, задающее конструктивные пределы выключателя. Номинал (или диапазон настроек) защитного реле определяет диапазон значений тока, которые устройство предназначено точно контролировать и обрабатывать (например, 5 А на вторичной стороне трансформатора тока). Реле выполняет только функцию принятия решения; оно не отключает ток, поэтому его номинал основан на измерительной способности, а не на силе для разрыва цепи.
Вопрос 6:Газ SF₆ очень эффективен, но вреден для окружающей среды. Какие заменители ему, вероятно, появятся в будущем?
Ответ 6:SF₆ является мощным парниковым газом с чрезвычайно высоким потенциалом глобального потепления (ПГП), что стимулирует отрасль в поиске его заменителей. Наиболее перспективные альтернативные технологии связаны с созданием коммутационного оборудованиябез использования SF₆или с применением «экологичных газов».
Обычно такие решения сочетают вакуумное отключение с экологически безопасными газовыми смесями для изоляции (например, смесями на основе воздуха или азота), которые заменяют газ SF₆. С развитием этой технологии ожидается постепенный отказ от использования SF₆ во многих приложениях для среднего и высокого напряжения.
Вопрос 7:Почему насыщение трансформатора тока (ТТ) угрожает всей схеме защиты?
Ответ 7:Насыщение трансформатора тока представляет серьезную угрозу, поскольку напрямую нарушает достоверность данных, поступающих на реле. При возникновении сильного аварийного тока, если железное ядро трансформатора тока насыщается, он перестает линейно снижать первичный ток.
В результате на реле поступает сильно искаженный сигнал тока с обрезанными пиками. Получив эту ошибочную, заниженную величину, реле может не правильно рассчитать величину и тип неисправности. Это может привести к задержке срабатывания защитного устройства или полному отказу от отключения, в итоге делая всю схему защиты неэффективной.
