Где используется выключатель на СF₆: области применения и напряжения

Что такое выключатель на SF₆?

Выключатель на SF₆ — это высоковольтное коммутационное устройство, которое использует гексафторид серы (SF₆) для безопасного разрыва и изоляции электрических повреждений в энергосистемах. Его основная задача проста, но критически важна: обнаружить повреждение, разъединить контакты, мгновенно погасить дугу и обеспечить защиту системы и оборудования. В российских сетях передачи и подпередачи электроэнергии выключатели на SF₆ являются стандартным выбором везде, где надежность и высокая коммутационная способность являются непременными требованиями.

Определение и основная функция

Проще говоря, выключатель на SF₆:

Соединяет и разрывает высоковольтные цепи в нормальных и аварийных режимах
Разрывает очень высокие короткозамкнутые токи, не повреждая сам себя или соседнее оборудование
Обеспечивает изоляцию между живыми частями и землей с помощью сжатого газа SF₆ вместо воздуха или масла

Благодаря своим эксплуатационным характеристикам выключатели на SF₆ устанавливаются там, где энергетические компании нуждаются в:

Высоких номинальных напряжениях (обычно выше 72 кВ)
Высокой надежности и быстром устранении повреждений
Компактных компоновках коммутационного оборудования, особенно в городских подстанциях

Как газ SF₆ обеспечивает изоляцию и гашение дуги

Газ SF₆ — это ключ к эффективной работе этих выключателей. Он обладает:

Очень высокой диэлектрической прочностью — лучше, чем у воздуха при одинаковом давлении
Отличными способностями к гашению дуги — SF₆ быстро охлаждает и деионизирует дуговой канал

При разрыве выключателем цепи происходит следующее:

Контакты разъединяются, и образуется электрическая дуга.
Сжатый газ SF₆ под давлением пропускается через сопло сквозь дугу.
Газ охлаждает дугу, поглощает свободные электроны и быстро восстанавливает диэлектрическую прочность.
Ток вынужденно падает до нуля, и цепь безопасно разрывается.

Такое сочетание свойств — изоляция и гашение дуги в одном и том же средстве — является причиной широкого применения SF₆ в высоковольтных выключателях.

Быстрое сравнение с другими типами выключателей

Для более полного понимания сфер применения выключателей на SF₆ ниже представлено их сравнение с другими распространенными технологиями:

Тип выключателя	Типичный диапазон применения	Основной изоляционный и дугогасящий средство	Основные характеристики
Выключатель на SF₆	от ~72,5 кВ до 800+ кВ	Газ SF₆	Преобладает в высоковольтных сетях, используется в АИС и ГИС, компактный и надежный
Вакуумный выключатель	от ~1 кВ до 38–72 кВ (СРН)	Вакуум	Отличный вариант для средневысоких напряжений, экологически безопаснее, не предназначен для работы в сверхвысоковольтных сетях
Воздушно-пусковый выключатель	Старые высоковольтные установки	Сжатый воздух	Не пользуется популярностью; шумный, громоздкий, требует повышенного обслуживания
Масляный выключатель	Старые подстанции среднего и высокого напряжения	Минеральное масло	В значительной степени заменен выключателями на SF₆ и вакуумными из-за риска возгорания и сложности обслуживания

На практике выбор между выключателем на SF₆ и вакуумным выключателем обычно зависит от уровня напряжения, занимаемого пространства, экологической политики и коммутационной нагрузки. Для высоковольтных линий электропередачи, крупных подстанций и газовых аппаратных установок (ГИС) технология на основе SF₆ до сих пор остается предпочтительной на большей части российского рынка.

Принцип работы выключателей на SF₆

Принцип действия выключателя на SF₆

Выключатель на SF₆ разрывает аварийный ток путем разъединения контактов внутри герметичной камеры, заполненной гексафторидом серы (SF₆). При возникновении повреждения и разъединении контактов между ними образуется электрическая дуга. Высокое давление газа SF₆ пропускается сквозь эту дугу, охлаждая ее и повышая диэлектрическую прочность в области контактов. Когда ток проходит через естественный нулевой переход, дуга «погашена», а газ SF₆ быстро восстанавливает изоляционные свойства, благодаря чему цепь остается безопасно разомкнутой.

Конструкции выключателей на SF₆: с пневмонагнетателем и без него

Большинство высоковольтных выключателей на SF₆ на российских подстанциях выполнены по схеме с пневмонагнетателем:

С пневмонагнетателем: Подвижный цилиндр (поршень) механически сжимает газ SF₆ и подает его через сопло сквозь дугу при разъединении контактов. Это обеспечивает эффективное и надежное гашение дуги при высоких уровнях короткого замыкания.
Без пневмонагнетателя / с самонадувом: Использует энергию самой дуги для нагрева и расширения газа SF₆, который затем подается под давлением через сопло. Такой дизайн снижает механические нагрузки, а также может уменьшить энергопотребление и износ элементов.

Обе конструкции сохраняют газ в герметичном корпусе — это ключевой фактор для обеспечения эксплуатационных характеристик и экологической безопасности.

Почему в выключателях используется газ SF₆

Газ SF₆ применяется в выключателях благодаря своим уникальным свойствам, идеально подходящим для коммутации высокого напряжения:

Очень высокая диэлектрическая прочность — превосходит показатели воздуха или масла при одинаковом давлении.
Отличная способность к гашению дуги — SF₆ быстро охлаждает и деионизирует дуговой плазмы, даже при очень высоких аварийных токах.
Термическая стабильность и химическая инертность — при нормальных условиях не вступает в реакцию с металлами и другими материалами.
Хорошая восстановительная способность после разрыва — газ быстро восстанавливает свои изоляционные свойства после каждого коммутационного цикла.

Эти характеристики делают выключатели на SF₆ особенно эффективными в компактных газовых аппаратных установках (ГИС) и высоковольтных секциях передачи электроэнергии, где пространство ограничено, а надежность является критически важным фактором. Для быстрого ознакомления с различиями между компоновкой ГИС и традиционной АИС рекомендуем ознакомиться с сравнением конструкций газовых и открытых аппаратных установок.

Внутренние компоненты выключателя на SF₆

Типичный высоковольтный выключатель на SF₆ состоит из следующих элементов:

Основные контакты — пропускают рабочий ток при низком сопротивлении.
Дуговые контакты — принимают на себя основную нагрузку от дуги при разрыве цепи, защищая тем самым основные контакты.
Сопла — формируют и ускоряют поток газа SF₆, направляя его прямо через зону дуги.
Цилиндр или камера пневмонагнетателя — сжимает газ в конструкциях выключателей с пневмонагнетателем.
Коммутационная камера / столб изолятора — герметичный корпус, заполненный газом SF₆, поддерживающий необходимое давление газа в выключателе.
Коммутационный механизм — пружинный, гидравлический или электродвигательное привод, обеспечивающий быстрый разрыв и замыкание контактов.

При проектировании линий электропередачи и подстанций в России мы подбираем размеры и конфигурацию этих внутренних компонентов с учетом локальных уровней короткого замыкания, режима коммутации (линии, трансформаторов, конденсаторных батарей) и требований к надежности. Благодаря этому выключатели на SF₆ могут бесперебойно работать десятилетиями с минимальным обслуживанием.

Основные области применения – где используются выключатели на SF₆

Выключатели на SF₆ являются предпочтительным выбором в современных российских энергосистемах там, где требуется надежная коммутация высокого напряжения и компактная компоновка оборудования.

Высоковольтная передача электроэнергии (выше 72 кВ)

Выключатели на SF₆ чаще всего устанавливаются на:

Линиях электропередачи напряжением 115 кВ / 138 кВ / 230 кВ / 345 кВ / 500 кВ
Основных энергетических коридорах и межсистемных связях
Дальнекомплектных воздушных линиях и ключевых узлах электропередачи

В этих условиях выключатели на SF₆ справляются с очень высокими уровнями короткого замыкания и обеспечивают быструю, стабильную коммутацию даже при сложных режимах работы сети.

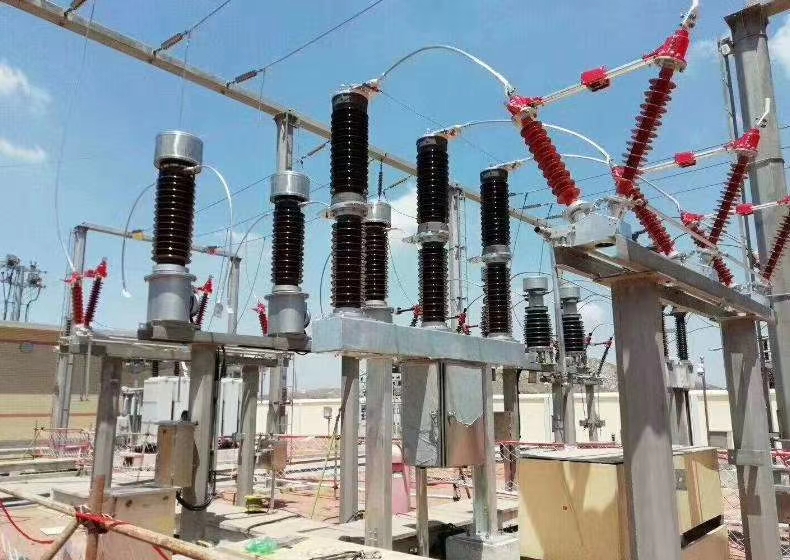

Открытые аппаратные установки (АИС) на подстанциях

На площадках открытых аппаратных установок выключатели на SF₆ размещаются в следующих секциях:

Линейных секциях для ввода и вывода линий электропередачи
Трансформаторных секциях для защиты высоковольтной стороны трансформаторов
На позициях соединителей и секционаторов шины

Они обеспечивают лучшую изоляцию и требуют меньших межаппаратных расстояний по сравнению с масляными или воздушно-пусковыми выключателями, что помогает сократить площадь подстанции.

Газовые аппаратные установки (ГИС) на городских объектах

В городах и на площадках с ограниченным пространством выключатели на SF₆ интегрируются в газовые аппаратные установки:

Подземные или интегрированные в здания подстанции
Распределительные узлы в центре города и на территории промышленных комплексов
Промышленные парки, где необходима компактная компоновка

Газовые аппаратные установки с выключателями на SF₆ позволяют проектировать очень компактные подстанции с минимальными требованиями к обслуживанию, которые при этом соответствуют российским стандартам надежности. Например, сочетание выключателей на SF₆ с компактной подстанцией напряжением 11 кВ–35 кВ, аналогичной индивидуальной компактной подстанции 11 кВ, позволяет увеличить пропускную способность в условиях ограниченного пространства.

Защита электростанций и генераторов

Выключатели на SF₆ также широко применяются на:

Позициях генераторных выключателей на крупных генераторных агрегатах
Высоковольтных выходах подъемных трансформаторов
Связующих линиях электростанций с сетью электропередачи

Они используются там, где короткозамкнутые токи достигают крайне высоких значений, а надежность коммутации является непременным требованием.

Защита трансформаторов и шин

Типичные места установки выключателей на SF₆ включают:

Высоковольтную сторону силовых трансформаторов (подстанционных и электростанционных)
Основные и резервные шины на подстанциях электропередачи и крупных подстанциях среднего напряжения

Они быстро изолируют поврежденные участки, ограничивая масштаб повреждений трансформаторов, шин и подключенного оборудования.

Водноэнергетика, ветроэнергетика и солнечная энергетика

Для крупных возобновляемых источников энергии области применения выключателей на SF₆ включают:

Коллекторные подстанции ветряных парков напряжением 69–230 кВ
Подъемные подстанции солнечных парков и точки подключения к сети электропередачи
Гибридные энергетические установки, объединяющие ветряные, солнечные электростанции и системы энергетического хранения

В этих условиях выключатели на SF₆ справляются с переменными режимами мощности и защищают сеть от коротких замыканий, возникающих как со стороны возобновляемых источников, так и со стороны основной сети.

Промышленное и интенсивное эксплуатационное использование

В российской промышленности выключатели на SF₆ применяются в:

Крупных нефтеперерабатывающих заводах, металлургических комбинатах, горнодобывающих предприятиях и химических заводах
Вводных подстанциях напряжением 69–230 кВ
Ключевых промышленных линиях электропитания, отключение которых приведет к огромным финансовым потерям

Для этих потребителей выключатели на SF₆ обеспечивают надежную коммутацию высокого напряжения с минимальными требованиями к обслуживанию, что необходимо для непрерывности производственного процесса.

Где используется выключатель на СF₆: области применения и напряжения

Диапазоны напряжений и типовые области применения выключателей на SF₆

Области применения выключателей на SF₆ среднего напряжения (до 72 кВ)

На среднем напряжении выключатели на SF₆ часто используются там, где надежность и компактность важнее сверхнизкой стоимости. Типичные области применения выключателей на SF₆ напряжением до 72 кВ в России включают:

Распределительные подстанции энергосетевых компаний — секции линий питания, трансформаторные секции и точки секционирования
Промышленные предприятия — металлургические комбинаты, химические заводы, бумагоделательные фабрики, нефтеперерабатывающие заводы и крупные промышленные комплексы
Системы сбора энергии возобновляемых источников — подъемные подстанции ветряных и солнечных парков напряжением 34,5–69 кВ

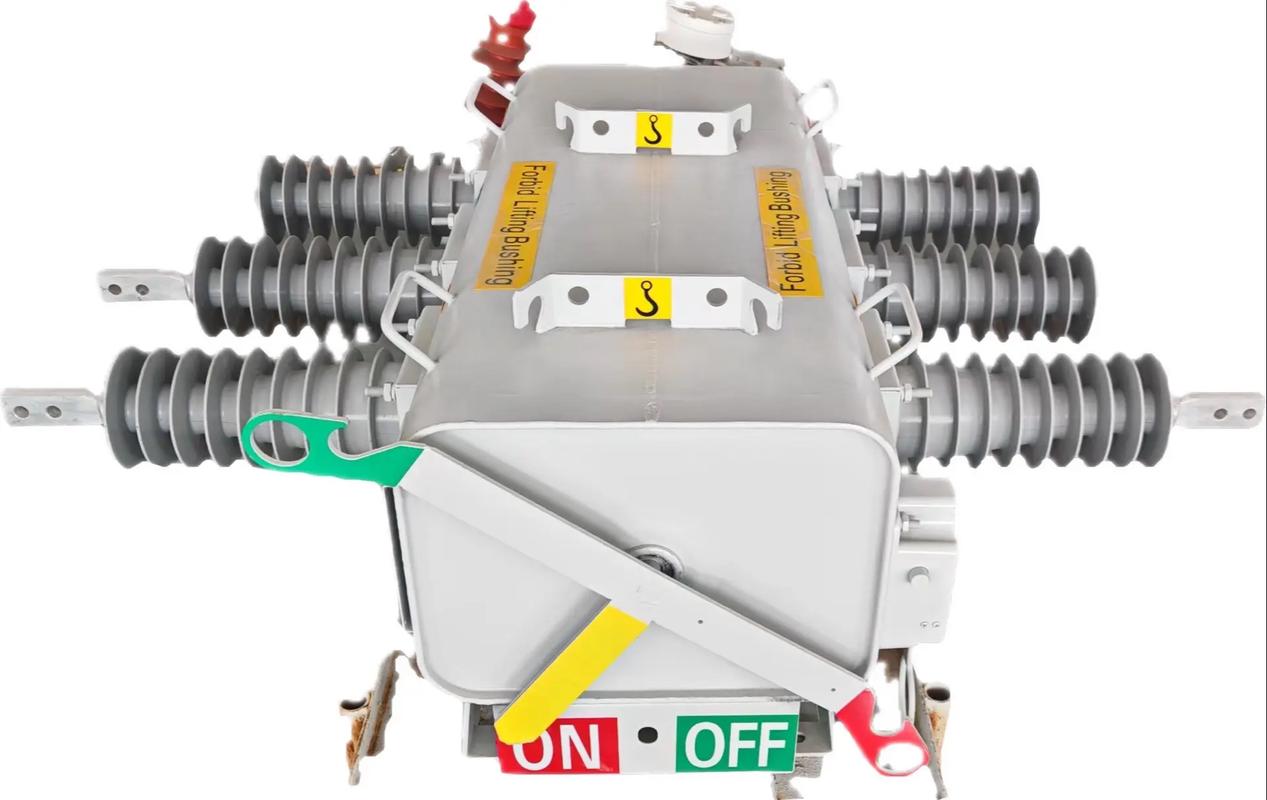

Уличные модели, такие как выключатель на SF₆ напряжением 72,5 кВ, часто устанавливаются на площадках открытых аппаратных установок в качестве основного линейного или трансформаторного выключателя. Например, агрегат, аналогичный уличному выключателю на SF₆ типа LW9-72,5, обычно монтируется на вводных линиях энергосетевых компаний или трансформаторных секциях компактных сельских и городских подстанций.

Области применения выключателей на SF₆ высокого напряжения (72,5–245 кВ)

Для выключателей на SF₆ высокого напряжения этот диапазон является основным в системах электропередачи Северной Америки:

Линейные секции (69–161–230 кВ) — защита и коммутация линий электропередачи
Высоковольтные трансформаторные секции — подключение высоковольтных трансформаторов к сети
Секции шин и соединительные выключатели — разделение и взаимное подключение основных шин подстанций
Коммутация конденсаторных батарей и параллельных реакторов — регулирование реактивной мощности на уровне электропередачи

Здесь использование SF₆ на линиях электропередачи является стандартом, поскольку он справляется с высокими короткозамкнутыми токами и частыми коммутациями при минимальном обслуживании — как на площадках открытых аппаратных установок, так и в городских газовых аппаратных установках (ГИС).

Области применения выключателей на SF₆ сверхвысокого и ультравысокого напряжения (выше 300 кВ)

На сверхвысоком (СВН) и ультравысоком (УВН) напряжениях SF₆ по-прежнему остается предпочтительной технологией:

345 кВ, 420 кВ, 500 кВ и выше — основные энергетические коридоры электропередачи и межгосударственные связи
Точки взаимного подключения и трансграничные линии — узлы связи между системами независимых операторов электросетей (ИОЭС/РТО) и соседними странами
Секции крупных генераторов и подъемных трансформаторов на мощных электростанциях

На этих напряжениях эксплуатационные характеристики выключателей на SF₆ в заданном диапазоне напряжений являются критически важными. Выключатели устанавливаются в следующих секциях:

Линейные секции — для завершения длинных линий электропередачи
Трансформаторные секции — для подключения трансформаторов сверхвысокого напряжения к сетям более низкого напряжения
Соединители шин — для повышения гибкости и надежности основных энергопередающих подстанций

Короче говоря, область применения выключателя на SF₆ сильно зависит от уровня напряжения:

До 72 кВ — линии питания и промышленные нагрузки
72,5–245 кВ — линии электропередачи, трансформаторы и шины
300 кВ и выше — основная энергосистема, межсистемные связи и подключения крупных источников генерации

Где используются выключатели на SF₆ в энергосистемах

Выключатели на SF₆ в энергосистемах сетевых компаний и на линиях электропередачи

В энергосистемах российских сетевых компаний выключатели на SF₆ являются предпочтительным выбором на высоковольтных линиях электропередачи и в секциях подстанций. Обычно выключатели на SF₆ применяются на:

Линиях напряжением 69 кВ, 115 кВ, 138 кВ, 230 кВ, 345 кВ и выше
Линейных секциях, трансформаторных секциях и на позициях соединителей шин
Ключевых узлах, где высокие короткозамкнутые токи и высокая надежность являются непременными требованиями

Их высокая диэлектрическая прочность и способность к гашению дуги делают выключатели на SF₆ стандартным решением для длинных линий электропередачи и систем передачи крупных объемов электроэнергии.

SF₆ в городских газовых аппаратных установках (ГИС) и подстанциях с ограниченным пространством

В густонаселенных российских городах земля стоит дорого, а требуемые расстояния между оборудованием ограничены. Здесь выключатели на SF₆ интегрируются в газовые аппаратные установки (ГИС) и полностью газизолированные подстанции на основе SF₆. Они используются в:

Подстанциях в центре города, размещенных в зданиях или подземных камерах
Газовых аппаратных установках на крышах зданий или в подвалах для питания городских нагрузок
Подстанциях метрополитена, аэропортов и коммерческих районов

Благодаря интеграции выключателей на SF₆ в компактные ГИС можно значительно сократить занимаемую площадь при сохранении высокой надежности системы.

Выключатели на SF₆ в проектах с возобновляемыми источниками энергии

Для крупных объектов с возобновляемыми источниками энергии выключатели на SF₆ устанавливаются в ключевых точках сбора энергии и подключения к сети:

Коллекторных подстанциях ветряных парков и точках подключения к сети (ТПС)
Основных подстанциях солнечных парков и секциях подъемных трансформаторов
Гибридных установках (солнечная энергетика + системы хранения энергии + ветряные электростанции) в секциях передачи электроэнергии на высоком напряжении

Их задача — обработка переменной генерации, частая коммутация и высокие уровни короткого замыкания при соблюдении строгих требований сетевых кодексов.

Выключатели на SF₆ для конденсаторных батарей и параллельных реакторов

В местах, где важна коррекция коэффициента мощности и регулирование напряжения, выключатели на SF₆ используются для коммутации:

Высоковольтных конденсаторных батарей
Параллельных реакторов на длинных линиях электропередачи
Статических компенсаторов реактивной мощности и аналогичного оборудования для регулирования реактивной мощности.

Эти режимы эксплуатации являются тяжелыми для коммутационных аппаратов, и выключатели на SF₆ справляются с повторными пробоями и переходными восстановительными напряжениями лучше многих альтернативных решений.

Выключатели на SF₆ в точках взаимного подключения и трансграничных линиях

Каждый раз, когда мы объединяем крупные системы, риски и ответственность увеличиваются. Выключатели на SF₆ часто применяются в:

Точках взаимного подключения между региональными операторами электросетей (РТО/ИОЭС)
Трансграничных линиях переменного тока
Основных связующих линиях между сетевыми компаниями и крупными промышленными потребителями

На этих узлах выключатели на SF₆ обеспечивают быстрое и надежное устранение повреждений для защиты стабильности работы обеих сторон интерфейса.

Отраслевые особенности применения: где используются выключатели на SF₆

Выключатели на SF₆ применяются повсеместно там, где надежность при высоком напряжении действительно важна. Вот основные области их использования в различных отраслях России.

Выключатели на SF₆ в энергетических компаниях и операторах электросетей

Энергетические компании и операторы электросетей используют выключатели на SF₆ как основные коммутационные аппараты высокого напряжения для:

Линий электропередачи и секций подстанций напряжением от 72,5 кВ до сверхвысокого напряжения
Защиты шин, трансформаторов и линий как на площадках открытых, так и газовых аппаратных установок
Ключевых узлов, где требуется быстрое устранение повреждений и минимальное обслуживание

Высокая диэлектрическая прочность SF₆ делает его идеальным для плотно размещенных городских подстанций и длинных линий электропередачи, где отказы недопустимы.

Крупные промышленные предприятия и тяжелое машиностроение

На крупных промышленных комплексах выключатели на SF₆ защищают:

Линии питания предприятий и основные вводные линии напряжением 69 кВ, 115 кВ или 138 кВ
Крупные силовые трансформаторы, питающие металлургические комбинаты, бумагоделательные фабрики и автомобильные заводы
Производственные процессы с высокой интенсивностью эксплуатации, частыми пусками и высокими пусковыми токами

Для этих потребителей важна непрерывность работы и предсказуемость обслуживания, и коммутационное оборудование на основе SF₆ обеспечивает эти параметры.

Горнодобывающая, нефтегазовая, металлургическая и химическая отрасли

В суровых, загрязненных и взрывоопасных условиях широко используются выключатели на SF₆:

Горнодобывающие предприятия с длинными воздушными линиями и удаленными подстанциями
Нефтяные и газовые месторождения, нефтеперерабатывающие заводы и терминалы по переработке и хранению сжиженного природного газа с высокими уровнями короткого замыкания
Металлургические и химические заводы с мощными электродвигателями и крупными плавильными печами

Герметичные камеры с SF₆ лучше справляются с пылью, влажностью и коррозией, чем многие открытые решения, и хорошо сочетаются с защитными устройствами, такими как правильно подобранные высоковольтные предохранители, ограничивающие ток.

Центры обработки данных и критически важная инфраструктура

Для центров обработки данных, больниц, аэропортов и телекоммуникационных узлов выключатели на SF₆ используются на:

Вводных линиях энергосетевых компаний и линиях подпередачи напряжением 69–115 кВ
Газовых аппаратных установках, компактно размещенных прямо на объекте или под ним
Резервных схемах питания A/B, где требуется быстрое и чистое разрывание цепи

Комбинация компактных газовых аппаратных установок на основе SF₆ и защиты от перенапряжений (часто с использованием оксидцинковых устройств, аналогичных станционных ограничителей перенапряжений) обеспечивает стабильность работы чувствительных нагрузок.

Электрифицированные железные дороги и системы питания метрополитена

Сети электрифицированных железных дорог и метрополитенов крупных российских городов используют коммутационное оборудование и выключатели на SF₆ для:

Тяговых подстанций, питающих системы 25 кВ переменного тока или высоковольтного постоянного тока
Разделительных постов и пунктов питания вдоль длинных железнодорожных путей
Подземных городских газовых аппаратных установках, где ограничено пространство и требуется низкий уровень шума

Здесь ключевыми факторами являются компактность конструкции, низкий шум и надежность коммутации при частых операциях — именно в этих областях технология выключателей на SF₆ проявляет себя с лучшей стороны.

Преимущества, определяющие широкое использование выключателей на SF₆

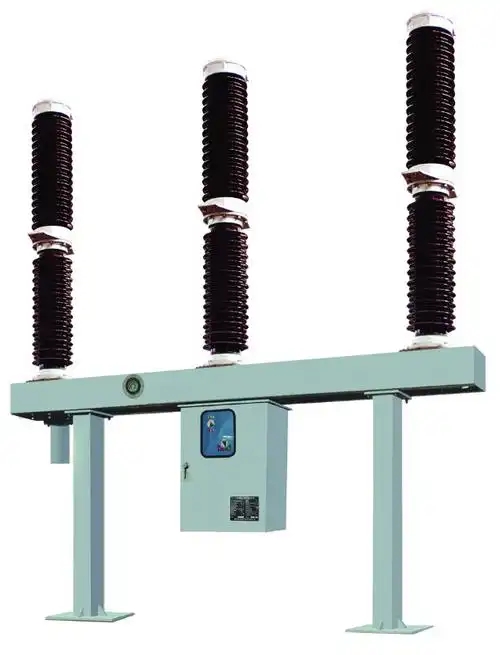

Где используется выключатель на СF₆: области применения и напряжения

Выключатели на SF₆ по-прежнему остаются предпочтительным выбором, когда требуется надежная коммутация высокого напряжения с компактными размерами и минимальными требованиями к обслуживанию. Вот почему они так широко используются на российских подстанциях, линиях электропередачи и в газовых аппаратных установках (ГИС).

Высокая изоляционная прочность и эффективная дугогашение

Газ SF₆ обладает отличной диэлектрической прочностью — значительно выше, чем у воздуха или масла, поэтому выключатели на SF₆ способны:

Безопасно разрывать очень высокие аварийные токи
Сохранять требуемые изоляционные расстояния даже при напряжениях 115 кВ, 230 кВ, 345 кВ и выше
Снизить риск поверхностного пробоя в компактных компоновках и газовых аппаратных установках

Высокая способность SF₆ к гашению дуги обеспечивает быстрое охлаждение и деионизацию дуговой плазмы, что означает:

Быстрое и чистое разрывание цепи
Снижение износа контактов
Стабильную работу даже при повторяющихся коротких замыканиях

Высокая надежность и минимальное обслуживание

В реальных энергосистемах сетевых компаний и промышленных объектов выключатели на SF₆ выделяются тем, что:

Работают десятилетиями с минимальным обслуживанием
Имеют меньше механических элементов по сравнению с устаревшими масляными или воздушно-пусковыми конструкциями
Демонстрируют стабильную работу при тысячах коммутационных циклов

Такой уровень надежности является ключевым для российских энергетических компаний, центров обработки данных и тяжелой промышленности, где неплановые отключения просто не допустимы.

Компактная конструкция для открытых (АИС) и газовых (ГИС) аппаратных установок

Благодаря высокой диэлектрической прочности SF₆ можно проектировать:

Более компактные подстанции с сокращением занимаемой площади
Компактные помещения для газовых аппаратных установок в городах, на промышленных объектах, в туннелях и метрополитенах

Это является существенным преимуществом для городских газовых аппаратных установок, где стоимость земли высока, а получение разрешений на строительство затруднено. Для внутренних компоновок мы часто сочетаем выключатели на SF₆ с компактным оборудованием, например, с внутренними разъединителями, чтобы сохранить небольшие размеры при высокой надежности.

Работоспособность в суровых и интенсивных условиях эксплуатации

Коммутационное оборудование на SF₆ демонстрирует отличную работу в сложных условиях:

Прибрежные и морские объекты (соляная среда, высокая влажность)
Пустынные и холодные регионы (экстремальные температуры)
Промышленные зоны с высокой концентрацией пыли, вибрацией или загрязнением

Частые коммутационные операции, такие как коммутация конденсаторных батарей, параллельных реакторов и линий питания, выполняются более плавно благодаря стабильному контролю дуги и уникальным свойствам газа.

Безопасность, низкий уровень шума и долгий срок службы

С точки зрения пользователя, выключатели на SF₆ предлагают следующие преимущества:

Герметичные заземленные металлические корпуса, обеспечивающие повышенную безопасность эксплуатации
Более низкий уровень рабочего шума по сравнению с воздушно-пусковыми выключателями
Длительный срок службы — часто более 30 лет при правильной эксплуатации и мониторинге

При соблюдении правильных процедур обращения с газом SF₆ и регулярных проверок технического состояния эти выключатели становятся стабильным и предсказуемым активом для энергетических компаний и промышленных пользователей, подходящим как для коммутации на уровне электропередачи, так и для защиты критически важных объектов.

Ограничения и экологическое воздействие выключателей на SF₆

Выключатели на SF₆ обеспечивают высочайший уровень производительности, но сам газ SF₆ несет реальные экологические риски, которые российские энергетические компании и промышленные пользователи не могут игнорировать.

SF₆ как парниковый газ

Гексафторид серы (SF₆) является мощным парниковым газом с чрезвычайно высоким потенциалом глобального потепления (ГПП) и очень длительным сроком пребывания в атмосфере. Это означает, что даже небольшие утечки из выключателей на SF₆ могут оказывать значительное долгосрочное влияние на климат, если они не будут строго контролироваться.

Риски утечек и нормативные требования

Поскольку SF₆ используется под давлением внутри коммутационной камеры и корпуса, всегда существует риск:

Медленных неотслеживаемых утечек через уплотнения и фланцы
Потери газа во время технического обслуживания, заправки или утилизации оборудования

В России энергетические компании соблюдают отчетные правила Агентства по охране окружающей среды (EPA) и стандарты ISO/IEC, тогда как в Европе и других регионах действуют еще более строгие ограничения и требования по поэтапному сокращению использования SF₆. Именно поэтому ответственные пользователи SF₆ включают мониторинг утечек, учет газа и регулярные инспекции в свои программы соблюдения нормативных требований.

Оптимальные практики обращения и рециклинга SF₆

Для безопасного управления SF₆ и соблюдения нормативных требований я всегда рекомендую:

Закрытый цикл обращения с газом: использование специальных газовых установок и регенеративных систем; запрет сброса газа в атмосферу
Восстановление и рециклинг SF₆: извлечение газа из выключателей, его фильтрация и повторное использование вместо покупки нового газа
Обнаружение утечек: применение портативных детекторов и стационарных мониторов в помещениях с коммутационным оборудованием на SF₆ или секциях ГИС
Обучение персонала: сертификация технических специалистов по процедурам обращения с SF₆, аналогично практикам работы с хладагентами

Этот замкнутый подход продлевает срок службы оборудования и минимизирует экологическое воздействие, особенно в газовых аппаратных установках и ГИС, где объемы используемого SF₆ выше.

Альтернативы SF₆ без использования газа или с низким его содержанием

В Северной Америке и Европе производители развивают технологии коммутационного оборудования без использования SF₆, основанные на:

Вакуумных коммутационных камерах с чистым воздухом или альтернативными газовыми смесями
Гибридных газовых аппаратных установках с сниженным содержанием SF₆
Аппаратными установками с твердой изоляцией для некоторых диапазонов среднего напряжения

Многие энергетические компании теперь указывают на необходимость использования оборудования без SF₆ для новых объектов среднего напряжения, где вакуумные выключатели или автоматические рекоммутаторы являются подходящим решением — аналогично тому, как мы позиционируем наши собственные решения с автоматическими вакуумными рекоммутаторами на 27 кВ как вариант с более низкими выбросами.

Как энергетические компании соблюдают нормативы при использовании выключателей на SF₆

В реальных энергосистемах выключатели на SF₆ по-прежнему являются незаменимыми при высоких напряжениях, особенно в ГИС и компактных городских подстанциях. Для баланса между производительностью и соблюдением нормативов энергетические компании обычно:

Устанавливают внутренние нормы по уровню утечек SF₆, значительно ниже законодательных ограничений
Ведут учет запасов газа по серийным номерам и идентификаторам выключателей
Обновляют уплотнения и проводят прогностическое обслуживание вместо эксплуатации до выхода из строя
Используют мониторы плотности газа и сигнализацию для раннего обнаружения утечек
Планируют долгосрочную замену старого оборудования с высоким уровнем утечек на модернизированные устройства с оптимизированным потреблением SF₆ или без его использования вовсе

Короче говоря, экологическое воздействие выключателей на SF₆ можно контролировать, но только при условии, что SF₆ рассматривается как ценный актив, подлежащий строгому контролю, а не как расходный материал.

Выключатели на SF₆ против вакуумных выключателей в реальных условиях эксплуатации

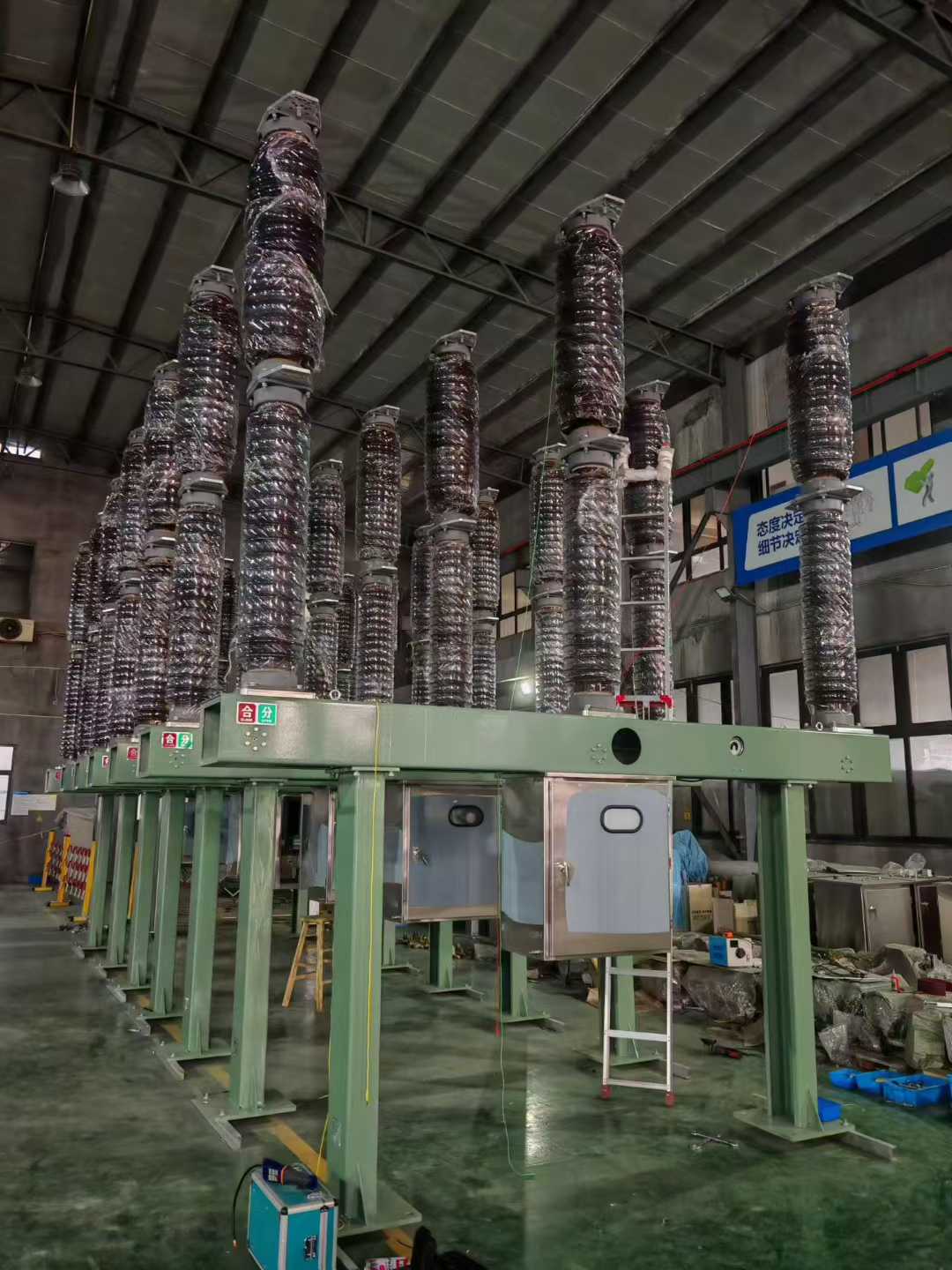

Где используется выключатель на СF₆: области применения и напряжения

Где предпочтительнее использовать выключатели на SF₆

Я чаще всего встречаю применение выключателей на SF₆ там, где требуется высокое напряжение и компактная конструкция:

Высоковольтная и сверхвысоковольтная передача электроэнергии:

Напряжения 72,5 кВ и выше (115 кВ / 138 кВ / 230 кВ / 345 кВ / 500 кВ / 765 кВ)
Дальнекомплектные линии электропередачи и критически важные межсистемные связи

Газовые аппаратные установки (ГИС) и полностью газизолированные подстанции на основе SF₆:

Городские и центральные подстанции с ограниченной площадью
Подземные или внутренние подстанции в городах, аэропортах, туннелях

Секции генераторов и трансформаторов на крупных электростанциях:

Генераторные выключатели на SF₆ для мощных турбогенераторов

Суровые эксплуатационные условия:

Прибрежные, морские, пустынные зоны и загрязненные промышленные районы

В этих случаях выключатели на SF₆ становятся лучшим решением благодаря высокой диэлектрической прочности, эффективной способности к гашению дуги и очень компактным размерам.

Когда вакуумные выключатели являются более подходящим выбором

Вакуумные выключатели обычно более целесообразны для проектов среднего напряжения и экологически ориентированных объектов в России:

Типичная распределительная система среднего напряжения:

Коммутационное оборудование класса 5 кВ, 15 кВ, 27 кВ, 38 кВ

Коммерческие и общественные здания:

Больницы, учебные кампусы, торговые центры, офисные здания

Промышленное коммутационное оборудование среднего напряжения, где использование SF₆ не требуется

Энергетические компании, ориентированные на снижение экологического воздействия:

Экологичные политики, инициативы по отказу от SF₆, цели декарбонизации

Если у вас есть задача снизить экологическое воздействие от использования SF₆, вакуумные выключатели обычно становятся первым выбором для систем среднего напряжения.

SF₆ против вакуумных выключателей: быстрый технический сравнительный анализ

Характеристика / Показатель	Выключатель на SF₆	Вакуумный выключатель
Типичный диапазон напряжений	72,5 кВ – 1100 кВ (ВН / СВН / УВН)	1 кВ – 38 кВ (СРН)
Основное назначение	Электропередача, ГИС, полностью газизолированные подстанции на основе SF₆	Распределение электроэнергии, промышленное коммутационное оборудование среднего напряжения
Изоляционная среда	Газ SF₆	Вакуум
Способность к гашению дуги	Отличная, особенно при очень высоких напряжениях	Отличная при среднем напряжении, ограниченная при сверхвысоком напряжении
Режимы коммутации	Отлично подходит для высоких короткозамкнутых токов, длинных линий, реакторов, конденсаторов	Очень хороший для коммутации нагрузок и короткозамкнутых токов в системах среднего напряжения
Размеры / Занимаемая площадь	Очень компактный при высоком напряжении (особенно в ГИС)	Компактный при среднем напряжении, нецелесообразен при очень высоких напряжениях
Обслуживание	Минимальное, но требует работы с газом SF₆ и проверки на утечки	Очень минимальное, не требует работы с газом
Экологическое воздействие	Высокое (SF₆ – мощный парниковый газ)	Очень низкое, не содержит SF₆
Цикл службы	Долгий срок службы; зависит от герметичности системы с газом	Долгий срок службы; очень высокая механическая прочность

Типичные сценарии установки в России

Где я выбираю выключатели на SF₆:

Электропередающие подстанции напряжением 115 кВ, 138 кВ, 230 кВ, 345 кВ, 500 кВ
Газовые аппаратные установки (ГИС) в городах или районах с высокой стоимостью земли
Подстанции для отбора электроэнергии от морских ветряных парков и прибрежные узлы электросетей
Критически важные межсистемные связи и трансграничные линии, требующие максимальной надежности

Где я выбираю вакуумные выключатели вместо них:

Коммутационное оборудование среднего напряжения для распределительных сетей энергосетевых компаний (выключатели на линиях питания)
Промышленные предприятия (металлургические, химические, нефтегазовые, центры обработки данных) напряжением 13,8 кВ / 34,5 кВ
Системы распределения электроэнергии в коммерческих зданиях
Проекты с акцентом на экологию, где использование SF₆ исключается по соображениям устойчивости или нормативных требований

Если вы строите или модернизируете коммутационное оборудование среднего напряжения и строгой необходимости в SF₆ нет, вакуумный выключатель в сочетании с разъединителем нагрузки на SF₆ (например, внутренним разъединителем нагрузки типа FLN36-12D) может стать надежным компактным решением, обеспечивающим баланс между производительностью, стоимостью и экологическим воздействием.

Выключатели на SF₆ в возобновляемых источниках энергии и перспективных электросетях

Выключатели на SF₆ в ветряных парках и морских ветряных электростанциях

Я использую выключатели на SF₆ там, где для защиты объектов ветроэнергетики требуется компактное оборудование с высокой интенсивностью эксплуатации, особенно:

На системах сбора электроэнергии наземных ветряных парков напряжением 72,5–145 кВ, где выключатели на SF₆ защищают линии отбора электроэнергии и основные подъемные трансформаторы.
На подстанциях морских ветряных парков, где ограничены пространство и вес, а условия коррозии крайне жесткие. Выключатели на SF₆ в секциях ГИС обслуживают:

Линии электропередачи для отбора электроэнергии
Трансформаторы на морских платформах
Цепи сбора электроэнергии между турбинами

На морских проектах газовое коммутационное оборудование на SF₆ до сих пор остается одним из самых практичных решений для обеспечения высокой надежности в очень компактном форм-факторе.

Выключатели на SF₆ в солнечных электростанциях и гибридных системах

Для крупных солнечных электростанций промышленного масштаба в России выключатели на SF₆ применяются преимущественно на стороне высокого напряжения:

Выключатели на основных подстанциях напряжением 72,5 кВ, 115 кВ, 138 кВ или 230 кВ
Линейные секции, трансформаторные секции и секции соединителей шин
Гибридные установки (солнечные электростанции + системы хранения энергии + газовые пиковые электростанции), где подключение к сети осуществляется через линию ГИС с выключателями на SF₆

При работе в плотно застроенных городских или промышленных зонах я часто сочетаю солнечные панели с кольцевыми распределительными устройствами (КРУ) на основе SF₆, аналогичными по концепции компактным полностью закрытым газизолированным КРУ, чтобы контролировать занимаемую площадь и требуемые изоляционные расстояния.

Работа с переменными и аварийными токами в сетях с высокой долей возобновляемых источников

Электросети с преобладанием возобновляемых источников энергии характеризуются сложным режимом работы: колеблющейся мощностью генерации, частыми коммутациями и новыми паттернами возникновения коротких замыканий. Именно в таких условиях использование высоковольтных выключателей на SF₆ остается целесообразным:

Высокая коммутационная способность для разрыва короткозамкнутых токов на длинных линиях электропередачи от хаба ветро- и солнечных электростанций
Быстрые повторяющиеся операции для автоматического включения, реконфигурации сети и работы схем защиты
Стабильная производительность в широком диапазоне нагрузок — от минимальной до полной мощности отбора электроэнергии

На практике я полагаюсь на выключатели на SF₆ для поддержания подключения возобновляемых источников энергии без компромиссов в стабильности сети или координации работы средств защиты.

Перспективы применения в умных сетях и цифровых подстанциях

В перспективе область применения выключателей на SF₆ смещается в сторону более интеллектуальных и хорошо мониторируемых установок:

Интеграция с цифровыми подстанциями (стандарт IEC 61850, процессорная шина, мониторинг технического состояния)
Использование в автоматизированных схемах коммутации для управления перегрузками и динамической оценки пропускной способности линий
Встраивание сенсоров для контроля давления и температуры газа SF₆, а также частичных разрядов, с передачей данных на платформы мониторинга технического состояния активов

Одновременно энергетические компании в России тестируют альтернативные решения без использования SF₆ для новых проектов, но сегодня для крупных ветряных и солнечных электростанций, а также длинных линий электропередачи выключатели на SF₆ по-прежнему являются основой многих узлов высокого и сверхвысокого напряжения, где надежность и компактность являются непременными требованиями.

Практические рекомендации по выбору выключателей на SF₆

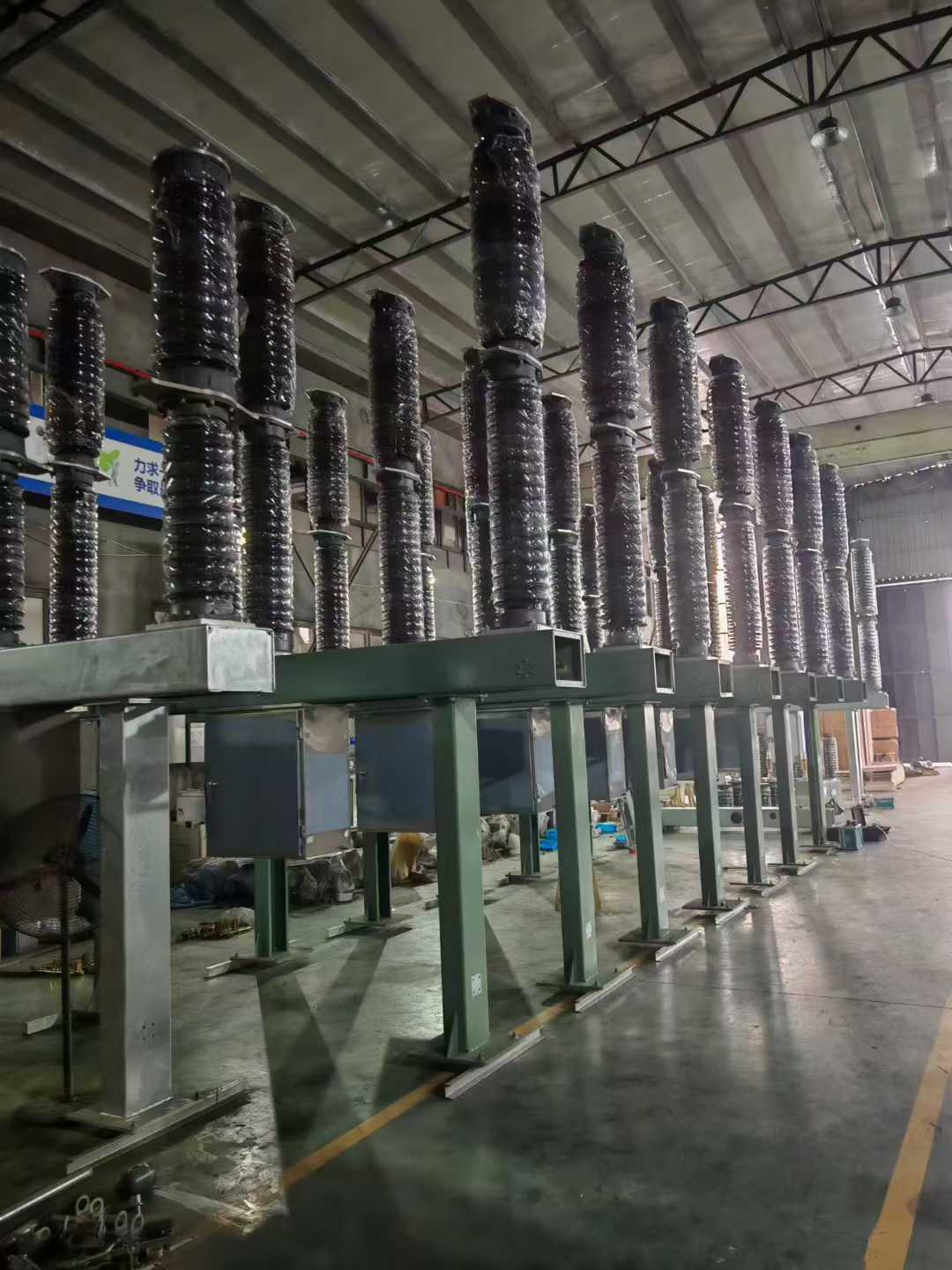

Где используется выключатель на СF₆: области применения и напряжения

Как выбрать номиналы выключателя на SF₆

При определении места установки выключателя на SF₆ в вашей системе

Часто задаваемые вопросы: Где используются выключатели на SF₆

В каком диапазоне напряжений выключатели на SF₆ наиболее распространены?

Выключатели на SF₆ применяются преимущественно там, где напряжения системы и уровни короткого замыкания слишком высоки для вакуумных или воздушных выключателей:

72,5 кВ – 245 кВ: наиболее распространенный диапазон в российских сетях электропередачи и подпередачи
300 кВ – 800+ кВ: сверхвысоковольтные и ультравысоковольтные межгосударственные линии электропередачи и межсистемные связи
Некоторые применения в диапазоне 36–72 кВ: места с ограниченным пространством или объекты, где энергетическая компания стандартизировала использование газовых аппаратных установок (ГИС) на SF₆

При указании параметров выключателей в этом диапазоне вы почти всегда рассматриваете решения на основе SF₆ или безгазовых ГИС.

Используются ли выключатели на SF₆ при строительстве новых подстанций и в проектах модернизации?

Да. В России выключатели на SF₆ все еще применяются в следующих случаях:

При строительстве новых электропередающих и городских газовых аппаратных установок, где важны компактность и надежность
В проектах модернизации, при замене устаревших масляных или воздушно-пусковых выключателей на линиях и трансформаторных секциях напряжением 69–230 кВ
При модернизации для интеграции цифровых реле и современных средств защиты с сохранением существующих шиночных конструкций

Для плотно застроенных городских площадок газовое коммутационное оборудование на SF₆ часто является единственным практичным решением для обеспечения требуемой пропускной способности; типичные конфигурации можно найти в нашем ассортименте продукции ГИС.
