• Одна часть обмотки подключается к источнику питания (вход).

• Другая часть той же обмотки, отведенная от вывода, подключается к нагрузке (выход).

• Обычный трансформатор имеет отдельные первичную и вторичную обмотки, обеспечивая полную электрическую развязку между входом и выходом.

• Автотрансформатор имеет только одну обмотку с разными точками отбора напряжения, поэтому вход и выход электрически соединены, но напряжение все равно можно повышать или понижать.

• Входное (линейное) напряжение подключается к всей обмотке.

Типы автотрансформаторов

Однофазный автотрансформатор

• Мелкие магазины и гаражи для оборудования на 120/240 В

• Домашние и лабораторные испытательные стенды для регулируемых или с отводами источников переменного тока

• Системы вентиляции, отопления и кондиционирования (HVAC), панели освещения и управляющие цепи

Типичные диапазоны напряжения и мощности (кВА):

• Обычные уровни напряжения: 120 ↔ 240 В, 208 ↔ 240 В, 240 ↔ 277 В

• Типичные размеры (мощности): от 0,5 кВА до ~25–50 кВА для большинства малых и средних нагрузок

Однофазный автотрансформатор

• Мелкие магазины и гаражи для оборудования на 120/240 В

• Домашние и лабораторные испытательные стенды для регулируемых или с отводами источников переменного тока

• Системы вентиляции, отопления и кондиционирования (HVAC), панели освещения и управляющие цепи

Типичные диапазоны напряжения и мощности (кВА):

• Обычные уровни напряжения: 120 ↔ 240 В, 208 ↔ 240 В, 240 ↔ 277 В

• Типичные размеры (мощности): от 0,5 кВА до ~25–50 кВА для большинства малых и средних нагрузок

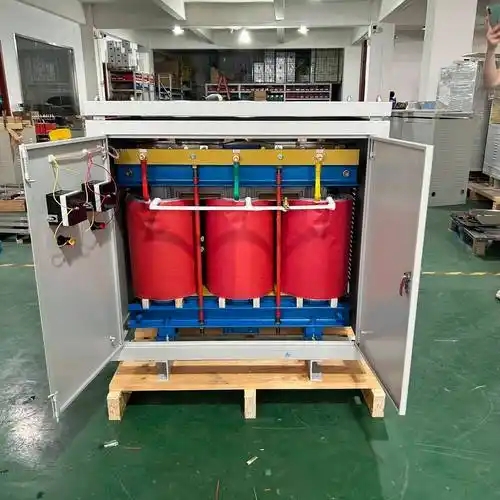

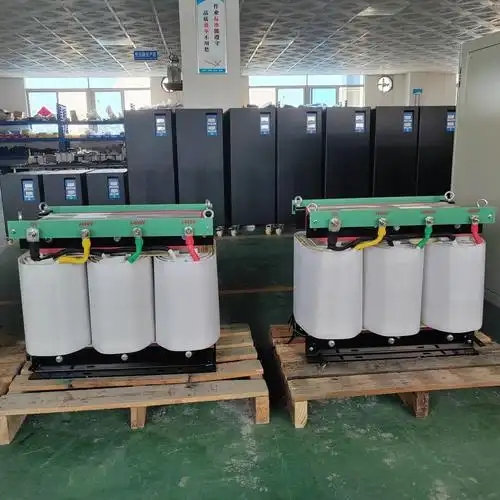

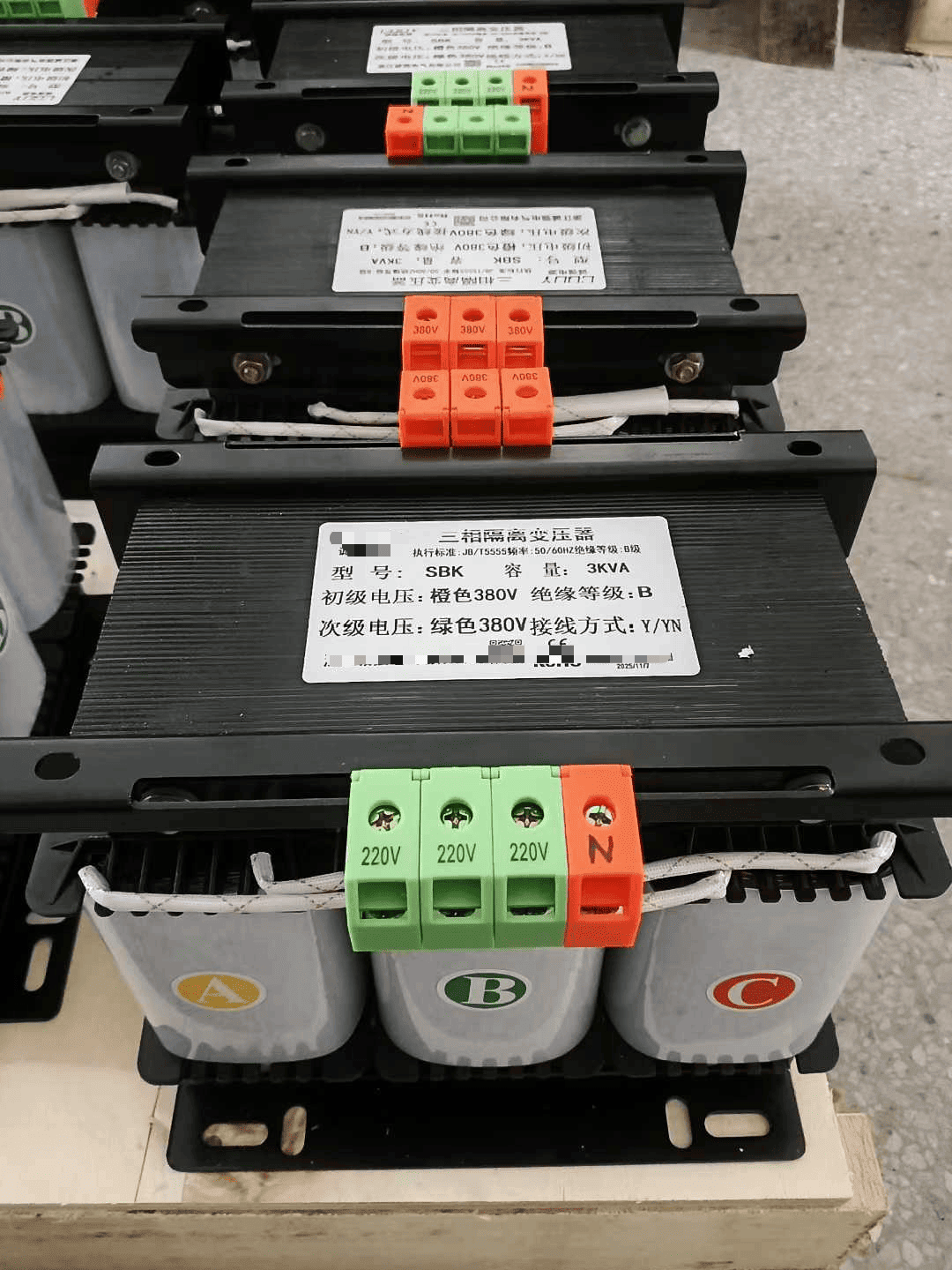

Трехфазный автотрансформатор

• Звезда (wye)

• Часто используется на стороне электросетей и электростанций

• Проще в заземлении, применяется для более высоких напряжений между фазой и нейтралью

• Дельта

• Используется там, где требуется сдвиг фаз или определенное поведение при авариях

• Часто применяется в промышленном распределении и для нагрузок на электродвигатели

Где он применяется:

• Электростанции для соединения, например, систем 115 кВ с 138 кВ или 230 кВ

• Крупные промышленные объекты для согласования уровней 4,16 кВ, 13,2 кВ или 34,5 кВ

• Места соединения электросетей, где напряжения «близки, но не идентичны»

В высоковольтных системах их часто совмещают с высоковольтными изоляторами и устройствами защиты от перенапряжений, аналогичными тем, которые рассматриваются при изоляции воздушных линий и обеспечении надежности.

Регулируемый автотрансформатор (Вариак)

Принцип работы:

Основные области применения:

• В электронных лабораториях и на стендах для научно-исследовательских работ — для испытаний при регулируемом переменном напряжении.

• В ремонтных мастерских — для плавного пуска восстановленного оборудования (мягкий старт).

• При испытаниях изделий в условиях повышенного или пониженного напряжения.

Для любой серьезной лаборатории или сервисного стенда в России регулируемый автотрансформатор является практически обязательным оборудованием.

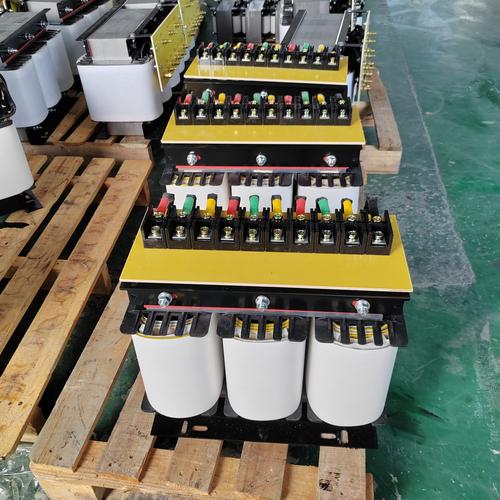

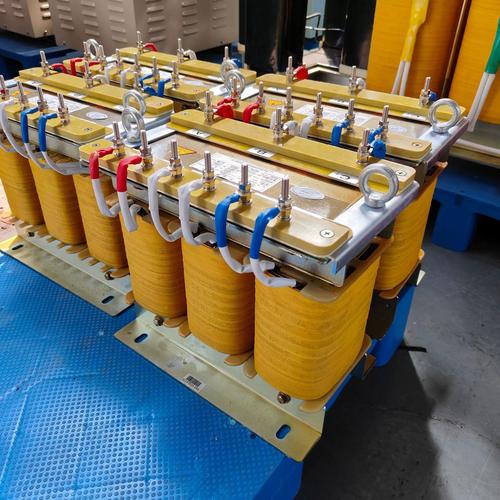

Автотрансформаторы с отводами и компенсационные автотрансформаторы

• Имеет фиксированные отводы на определенных напряжениях (например, 208, 230, 240 В)

• Подключается жестко к нужному отводу

• Широко используется в щитах, машинах и оборудовании оригинального оборудования (ОЭМ)

Компенсационный автотрансформатор:

• Предназначен для корректировки или тонкой настройки напряжения (регулирование, повышение/понижение)

• Используется в стабилизаторах и регуляторах напряжения для защиты оборудования при его падении или всплесках

• Часто применяется при длинных линиях электропитания и для чувствительных промышленных нагрузок

Автотрансформаторные пускатели для электродвигателей

• При пуске двигатель подключается через автотрансформатор к сети с пониженным напряжением

• Низкое напряжение → меньший пусковой ток и более плавный крутящий момент

• После набора двигателем рабочего оборота пускатель отключает автотрансформатор, и двигатель подключается напрямую к сети

Автотрансформаторный пускатель Корндёрфера:

• Классическая схема с тремя контакторами на основе автотрансформатора

• Обеспечивает лучший контроль пускового тока и крутящего момента

• Рекомендуется для использования с

• Крупными насосами, вентиляторами и компрессорами

• Предприятиями, где падение напряжения при прямом пуске (ПП) может негативно сказаться на работе других нагрузок

Конструкция и состав автотрансформатора

Конструкция сердечника и используемые материалы

• Типы сердечников: оболочечный или стержневой — выбор зависит от номинальной мощности в киловольт‑амперах и условий монтажа

• Пакетирование: тонкие изолированные листы, собранные в пакет, обеспечивают низкие потери и бесшумную работу

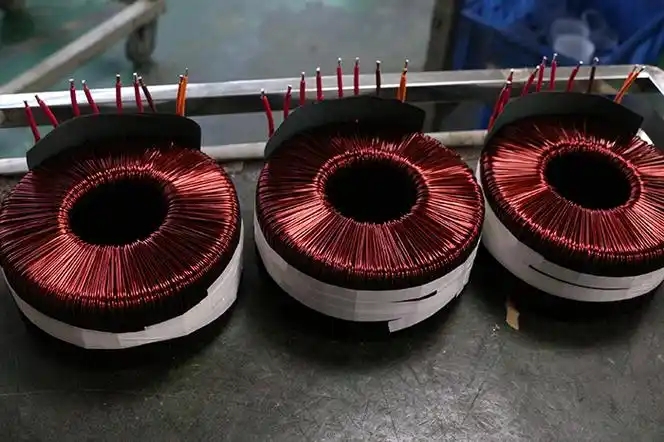

Единая непрерывная обмотка и отводы

• Входное напряжение подключалось к полной обмотке

• Выходное напряжение подключалось к точке отвода для повышения или понижения напряжения

• Положения отводов определяли отношение числа витков и конечное напряжение (например, 480 → 400 В, 240 → 120 В)

Точки отвода, щеточные контакты и клеммы

• Прочные клеммные колодки или зажимы для входа/выхода

• Надежная маркировка отводов (например, 208 В, 230 В, 240 В)

• Щеточные узлы повышенного давления на регулируемых моделях для обеспечения низкого контактного сопротивления

Медные и алюминиевые проводники

• Медь, когда важны максимальная эффективность, компактные размеры и лучшие температурные характеристики (большинство промышленных и лабораторных установок в России)

• Алюминий, когда стоимость и вес важнее размеров — обычно для крупных распределительных автотрансформаторов

Изоляция, охлаждение и корпуса

• Изоляционная система: эмалевое покрытие проводов плюс бумажная/ прессованная изоляция, класс изоляции B/F/H в зависимости от рабочих температур

• Охлаждение

• Бесмасляный тип (AN/AF): естественная или принудительная воздушная циркуляция — идеально для внутренних помещений, щитков и лабораторий

• Масляно-иммерсионный тип: для трансформаторов с большой мощностью в кВА, обеспечивает лучшее охлаждение и диэлектрическую прочность

• Корпуса

• Открытая конструкция: для установки внутри распределительных щитков или шкафов

• Вентилируемые корпуса стандарта NEMA: для электрощитовых помещений

• Корпуса для наружной установки: влагозащищенные, предназначены для подстанций и производственных площадок

Данные на шильдике — всегда проверяйте их

• Номинальная мощность в кВА

• Входное и выходное напряжение, а также положения отводов

• Частота (60 Гц для российских систем)

• Тип подключения (однофазное, трехфазное; звезда/треугольник для трехфазных автотрансформаторов)

• Предел повышения температуры и класс изоляции

• Режим работы (непрерывный или периодический)

• Наименование изделия

Основы автотрансформаторов повышения и понижения напряжения

Что делает автотрансформатор повышения напряжения

• Преобразование напряжения от источника 208 В или 240 В до 277 В или 480 В для коммерческого и промышленного оборудования

• Питание распределительных щитков с высоким напряжением через длинные кабельные линии для снижения тока и уменьшения потерь энергии

• Соединение систем с близкими, но не полностью совпадающими напряжениями на промышленных предприятиях или в небольших подстанциях

Что делает автотрансформатор понижения напряжения

• Питание розеток или инструментов на 120 В от источника 208/240 В или 277 В в мастерских и небольших предприятиях

• Подключение специального оборудования на 208 В к системе с напряжением 240 В или 480 В

• Работа панелей управления или освещения с низким напряжением от линии электропитания с высоким напряжением

Это распространенная практика в российских гаражах, лабораториях и ремонтных мастерских, где основное электропитание составляет 240 В, а оборудование требует напряжения 120 В или 208 В.

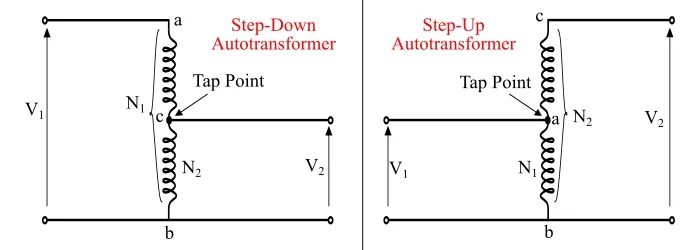

Как положение отвода определяет режим повышения или понижения напряжения

• Сетевое питание подключается к отводу с низким напряжением

• Нагрузка подключается к отводу с высоким напряжением

Режим понижения напряжения:

• Сетевое питание подключается к полной обмотке (отвод с максимальным напряжением)

• Нагрузка подключается к отводу с низким напряжением

Регулировка напряжения и эффективность автотрансформатора

Что означает регулировка напряжения для автотрансформатора

• Хорошая регулировка = незначительное падение напряжения при переходе от холостого хода к номинальной нагрузке

• Плохая регулировка = заметное снижение напряжения при включении мощного оборудования

Почему падение напряжения обычно ниже

• Общая обмотка и более короткие пути тока

• Низкое импеданс и малая индуктивность рассеяния

Типичный диапазон эффективности автотрансформаторов

• Малогабаритные устройства: часто 96–98%

• Средние и крупные устройства: 98–99% и выше, особенно в системах электросетей и подстанций

Как сокращение количества меди и снижение индуктивности рассеяния улучшают характеристики

• Меньше меди = снижение тепловых потерь на сопротивлении проводов (I²R)

• Короче магнитный путь = уменьшение потерь в сердечнике во многих конструкциях

• Меньшая индуктивность рассеяния = более стабильная регулировка напряжения, лучшие показатели мощности

Когда стабильная регулировка напряжения действительно важна

• Пуск электродвигателей: предотвращает сильное падение напряжения в сети и защищает другие нагрузки

• Длинные линии электропитания и производственные сети: компенсирует падение напряжения в линии и стабилизирует напряжение на конечных участках

• Производственные и автоматизированные линии: исключает ложные отключения, брак продукции и сброс настроек контроллеров

• Лабораторные стенды и стенды для испытаний: особенно при использовании регулируемых автотрансформаторов (Вариаков), где требуется стабильный, предсказуемый переменный ток

Короче говоря: если стабильное напряжение и низкие энергетические потери напрямую влияют на непрерывность работы или качество продукции, автотрансформатор обычно является более эффективным выбором с более точной регулировкой напряжения.

Преимущества автотрансформаторов

Почему автотрансформаторы выделяются на фоне аналогов

Основные преимущества автотрансформатора:

• Более высокая эффективность при одинаковой номинальной мощности в кВА

       Часть мощности передается напрямую через общую обмотку (проводимый перенос), а не полностью посредством магнитной связи. Поэтому эффективность автотрансформатора обычно выше, чем у обычного трансформатора той же мощности. Это обеспечивает меньшие потери энергии, сниженный нагрев и более выгодные эксплуатационные расходы в долгосрочной перспективе.

• Ниже стоимость (меньше меди и электротехнической стали)

      Конструкция с одной обмоткой требует меньшего количества меди и компактного сердечника. Для пользователей в России, стремящихся контролировать бюджет проекта, автотрансформаторы часто обеспечивают ту же мощность в кВА при значительно более низкой покупной цене по сравнению с двухобмоточными аналогами.

• Компактные размеры и меньший вес

       Благодаря сокращению объемов используемых материалов автотрансформаторы имеют более компактную конструкцию и легче в транспортировке. Это является важным преимуществом при монтаже оборудования в тесных электрощитовых помещениях, щитах оригинального оборудования (ОЭМ) или при модернизации существующих установок, где ограничены пространство и варианты монтажа.

• Лучшая регулировка напряжения под нагрузкой

       Сниженная индуктивность рассеяния и более короткие пути обмотки позволяют автотрансформаторам стабильнее поддерживать выходное напряжение при изменении нагрузки. При питании чувствительного оборудования сочетание правильно подобранного автотрансформатора с надежной верхней защитой и качественными компонентами (например, надежными высоковольтными предохранителями с функцией отсечки) обеспечивает стабильность и безопасность работы всей системы.

• Упрощенная установка в ограниченных пространствах

      Меньший вес и компактные размеры упрощают монтаж, подъем и фиксацию оборудования, снижая нагрузку на стены или стеллажи. Это является реальным преимуществом для сервисных компаний, работающих в переполненных коммерческих помещениях или при модернизации промышленных объектов.

Когда эти преимущества действительно окупаются

• Соотношение напряжений близко к единице (например, 480–400 В, 240–208 В или 13,8 кВ–12,47 кВ).

• Требуется высокая эффективность и хорошая регулировка напряжения, но не нужна гальваническая развязка.

• Ограничены пространство и бюджет — например, при производстве оборудования оригинального оборудования (ОЭМ), монтаже щитков управления двигателями (МСС) или модернизации подстанций, где задача заключается лишь в согласовании близких сетевых напряжений.

В таких ситуациях автотрансформатор способен обеспечить более стабильную, эффективную и экономичную работу по сравнению с обычным трансформатором — при условии правильной организации защиты, заземления и координации системы, особенно в части работы с высоковольтным оборудованием, таким как изоляторы и заземляющие выключатели.

Недостатки и ограничения автотрансформаторов

Отсутствие гальванической развязки (прямое электрическое соединение)

• Любая неисправность на стороне питания может проявиться на стороне нагрузки.

• Риск поражения электрическим током при касании выше по сравнению с обычным трансформатором с развязкой.

• Не является оптимальным решением в местах, где по нормам техники безопасности требуется электрическая развязка (например, в медицинских учреждениях, влажных помещениях или отдельных жилых установках).

Более высокие токи короткого замыкания и неисправностей

• Короткое замыкание на вторичной стороне может вызывать потребление очень высокого тока от источника питания.

• Защитные устройства (автоматические выключатели, предохранители, реле) должны быть тщательно подобраны и согласованы.

• Доступный ток короткого замыкания в системе может превысить значения, которые стандартное оборудование может безопасно отключить.

Не предназначен для работы с большими коэффициентами трансформации напряжения

• С увеличением коэффициента трансформации напряжения возрастают риски для безопасности и нагрузка на проводники.

• Экономические и эксплуатационные преимущества исчезают при значительных изменениях напряжения.

Риск перенапряжения на низковольтной стороне

• Неисправность на высоковольтной стороне может практически напрямую проявиться на низковольтных клеммах.

• Подключенное оборудование может быть повреждено, а риск поражения электрическим током значительно возрастает.

• Необходимы дополнительные устройства защиты от перенапряжений, надежная система заземления и повышенный класс изоляции.

Ограничения по безопасности и соответствию нормативам

• Часто их применение ограничено в жилых помещениях и отдельных коммерческих объектах, где требуется гальваническая развязка.

• Они могут быть неприемлемы в взрывоопасных, медицинских или высокорисковых средах.

• Для соблюдения нормативов требуется правильная маркировка, ограждение, заземление и установка защитных устройств.

Когда следует отказаться от использования автотрансформатора

• Вам нужна гальваническая развязка для обеспечения безопасности, снижения шумов или контроля помех.

• Вы работаете с большими коэффициентами трансформации напряжения (например, 480 В до 120 В).

• В системе уже наблюдаются высокие уровни токов короткого замыкания или действуют строгие ограничения по дуговым выбросам.

• Установка осуществляется в опасных, медицинских помещениях или объектах, где зависит безопасность жизни людей.

• Пользователи не имеют технических знаний и могут случайно неправильно использовать отводы или соединения.

В этих ситуациях недостатки автотрансформатора перевешивают его преимущества в плане эффективности и стоимости, поэтому стандартный трансформатор с гальванической развязкой является более разумным и безопасным выбором.

Применение автотрансформаторов

Стабилизаторы и регуляторы напряжения

• Для дома и малого бизнеса: Защита телевизоров, компьютеров, систем управления климатическими установками, холодильников и чувствительной электроники от падений и всплесков напряжения.

• Для промышленных нагрузок: Поддержание стабильного напряжения для ЧПУ-станков, электродвигателей, программируемых логических контроллеров и осветительных систем при колебаниях сетевого питания.

Пуск электродвигателей с помощью автотрансформаторов

• Пуск с пониженным напряжением: Ограничивает пусковой ток и падение напряжения на шине предприятия.

• Преимущество перед прямым пуском (ПП) в следующих случаях

• Когда электросеть или предприятие не выдерживают значительных падений напряжения.

• Когда двигатели приводят в действие насосы, компрессоры или вентиляторы с высоким пусковым крутящим моментом.

• Когда требуется лучший контроль, чем при звездно-треугольном пуске, но нет возможности приобрести дорогой мягкий пускатель.

Электропередача и распределение электроэнергии

• Подстанции: Соединение сетей напряжением 115 кВ и 138 кВ, а также 230 кВ и 245 кВ при меньшем расходе меди и более компактных размерах по сравнению с обычными трансформаторами.

• Точки подключения к электросети: Идеальны для интеграции региональных сетей или подключения новых линий электропитания, где требуется лишь небольшое повышение или понижение напряжения.

Лабораторные и испытательные стенды

• Регулируемое переменное напряжение: Плавное изменение напряжения практически от нуля до значения выше сетевого для проведения испытаний.

• Распространенные конфигурации

• Научно-исследовательские стенды для разработки и стартового прогрева изделий.

• Ремонтные мастерские для обслуживания бытовой техники, звукового оборудования и промышленных контроллеров.

• Образовательные лаборатории колледжей и техникумов для демонстрации основ работы переменного тока и трансформаторов.

Промышленное и специальное применение

• Печи и мощные нагрузки: Автотрансформаторные печи обеспечивают высокий ток и регулируемое напряжение для индукционного и сопротивления нагрева.

• Электрификация железных дорог: Используются как железнодорожные автотрансформаторы для улучшения профиля напряжения и снижения потерь энергии на длинных переменных токовыми тяговых линиях.

• Корректировка напряжения на предприятиях: Устанавливаются на длинных линиях электропитания для компенсации падения напряжения, улучшения качества электроэнергии и поддержания параметров электродвигателей и технологического оборудования в заданных пределах.

Автотрансформатор против обычного трансформатора

Основные конструктивные различия

Одна обмотка против двух обмоток

• Автотрансформатор: Одна непрерывная обмотка с отводами (общая для входа и выхода).

• Обычный трансформатор: Две полностью отдельные обмотки (первичная и вторичная).

Влияние на развязку и защиту от неисправностей

Автотрансформатор

• Отсутствие гальванической развязки — между входом и выходом существует прямой электрический путь.

• Более высокий ток короткого замыкания на стороне нагрузки; средства защиты и устройства верхнего уровня (например, наружные вакуумные выключатели) должны быть тщательно согласованы.

• Более компактные размеры и простая конструкция.

Обычный трансформатор

• Полная электрическая развязка между первичной и вторичной обмотками.

• Лучшая локализация неисправностей и перенапряжений.

• Немного большие размеры и вес при одинаковой номинальной мощности в кВА.

Сравнение по эксплуатационным характеристикам и стоимости

Эффективность

• Эффективность автотрансформатора: обычно 98–99% (особенно при близких соотношениях напряжений).

• Эффективность обычного трансформатора: около 96–98% при одинаковой номинальной мощности в кВА.

Стоимость, размеры и вес (при одинаковой мощности в кВА)

Автотрансформатор

• Меньшее потребление меди и электротехнической стали.

• Более компактные размеры, меньший вес и более низкая стоимость.

Обычный трансформатор

• Больше используемых материалов и более сложная изоляция.

• Более высокая цена и большие габаритные размеры.

Соответствие областям применения

Автотрансформатор предпочтительнее, когда:

• Соотношение напряжений близко к единице (например, 480 В–400 В, 240 В–208 В).

• Требуется высокая эффективность и компактные размеры.

• Гальваническая развязка не требуется по нормам или политике безопасности.

• Речь идет о пуске электродвигателей, корректировке напряжения или соединении систем с близкими напряжениями.

Обычный трансформатор является более разумным выбором, когда:

• Гальваническая развязка нужна для обеспечения безопасности, снижения шумов или соответствия нормативам.

• Соотношение напряжений большое (например, 13,8 кВ–480 В).

• Необходимо ограничить уровни токов короткого замыкания на вторичной стороне.

• Нагрузка находится в агрессивной или высокорисковой среде (влажные помещения, зоны свободного доступа для публики, медицинские учреждения и т. д.).

Краткая таблица сравнения

Меры безопасности при эксплуатации автотрансформаторов

Понимание отсутствия гальванической развязки

• Риск поражения электрическим током: При неисправности человек, касающийся «низковольтной» стороны, все равно может подвергнуться воздействию полного сетевого напряжения. Считайте все клеммы под напряжением.

• Напряжение прикосновения: Все открытые металлические части должны быть надежно заземлены, чтобы защитные устройства сработали быстро при неисправности и не оставляли опасное напряжение прикосновения.

Основные правила заземления и соединения, которые действительно важны:

• Надежно заземлите сердечник, корпус и все металлические части с помощью заземляющего проводника оборудования.

• Соблюдайте требования ЕАС к заземляющим проводникам оборудования и соединению нейтрали с землей.

• В щитах или шкафах сочетайте правильное заземление с выключателем с разрывом цепи соответствующей номинальной мощности, чтобы обслуживание можно было проводить при отключенном питании. При проектировании или модернизации щитков стоит подобрать к автотрансформатору выключатель с разрывом цепи и корпус подходящего размера.

Защита и координация защитных устройств

Защита от перегрузки и короткого замыкания:

• Подбирайте предохранители или автоматические выключатели с учетом номинальной мощности в кВА, сетевого напряжения и пускового тока.

• Проверяйте класс сопротивления автотрансформатора току короткого замыкания и согласовывайте его с параметрами защитных устройств верхнего уровня.

Правильное использование предохранителей, автоматических выключателей и реле:

• Используйте меднореагирующие предохранители или термомагнитные автоматические выключатели в случаях, когда ожидается высокий пусковой ток двигателей или трансформаторов.

• Для крупных трехфазных автотрансформаторов в промышленных или сетевых установках применяйте защитные реле.

• Убедитесь, что кривые срабатывания автоматических выключателей и их параметры соответствуют характеристикам именно вашего автотрансформатора, а не только размеру линии электропитания.

Правильный выбор и эксплуатация отводов

Выбор правильного отвода:

• Подбирайте напряжение отвода под фактическое сетевое напряжение, а не только под данные на шильдике.

• Избегайте сильного перенапряжения на оборудовании; при сомнениях выбирайте отвод, который поддерживает напряжение на нагрузке ближе к номинальному значению, а не выше него.

Блокировка, маркировка и обслуживание отводов:

• Четко маркируйте все отводы соответствующими значениями напряжения.

• Используйте механические замки или крышки, чтобы исключить случайное изменение положения отводов.

• На регулируемых автотрансформаторах (Вариаках) поддерживайте щеточные контакты в чистоте и плотном прилегании; регулярно проверяйте их на износ, искрение или местный перегрев.

Лучшие практики монтажа и технического обслуживания

Вентиляция, зазоры, монтаж

• Обеспечьте достаточное свободное пространство вокруг сердечника и корпуса для отвода тепла.

• Соблюдайте рекомендации производителя по минимальным зазорам до стен, другого оборудования и горючих материалов.

• Монтируйте устройство на жесткую, невзращающуюся поверхность; для крупных масляно-иммерсионных моделей убедитесь, что фундамент выдерживает их вес.

Пункты плановых проверок

• Осматривайте обмотку, клеммы и корпус на предмет потемнения, появления неприятного запаха или мест перегрева.

• Проверяйте плотность закрепления клемм и момент затяжки зажимов; ослабленные соединения приводят к перегреву.

• Инспектируйте изоляцию, втулки, отводы и щетки на наличие следов разрядов, трещин или углеродизации.

• Убедитесь, что заземляющие и соединительные проводники целы и не подвержены коррозии.

При соблюдении такого уровня ухода автотрансформатор может безопасно и надежно работать в жилых, коммерческих и промышленных установках России, сохраняя при этом преимущества в плане эффективности и компактности.

Часто задаваемые вопросы об автотрансформаторах

Безопасно ли использовать автотрансформатор?

• В стационарных промышленных системах, где все оборудование надежно заземлено и закрыто в корпусах

• Для пуска электродвигателей, корректировки напряжения и в составе стабилизаторов напряжения

• Внутри оборудования, доступ к которому имеют только обученные специалисты

Обычно не рекомендуется:

• В качестве «универсального» адаптера 120/240 В для случайных бытовых розеток

• В местах, где для защиты от поражения электрическим током или работы чувствительной электроники требуется развязка

• В влажных помещениях, мобильных установках или при самодельном монтаже без участия лицензированного электрика

Дополнительные меры защиты, которые следует принять:

• Всегда устанавливайте автоматический выключатель или предохранитель соответствующего размера на входной стороне

• Убедитесь, что система заземления и соединения надежная и регулярно проверяется

• Используйте корпуса, чтобы скрыть живые части и клеммы от доступа

• Для высокоэнергетических систем согласовывайте защиту с устройствами верхнего уровня (например, сочетайте с подходящим наружным выключателем с разрывом нагрузки в вакууме)

Можно ли использовать автотрансформатор для преобразования напряжения с 220 В на 110 В?

• Для работы инструментов или оборудования на 120 В в мастерской, где доступно только напряжение 240 В

• Для питания одного известного нагрузителя с фиксированным током (например, небольшого станка, испытательного стенда или лабораторного оборудования)

• Для краткосрочного или контролируемого использования под руководством квалифицированного специалиста

Когда следует отказаться от этого:

• В качестве «адаптера для путешествий» или готового решения для домашнего использования

• Для устройств, требующих гальванической развязки (медицинское оборудование, аудиоаппаратура, чувствительная электроника)

• В местах, где местные нормативы требуют применения двухобмоточного трансформатора понижения напряжения с полной развязкой

Практические советы по использованию автотрансформаторов понижения напряжения 220 В → 110 В:

• Выбирайте номинальную мощность в кВА не менее 125% от мощности нагрузки в ВА (расчет по формуле: мощность в Вт ÷ коэффициент мощности)

• Проверяйте частоту (не используйте устройства на 60 Гц в сети 50 Гц, если они не сертифицированы для этого)

• Используйте модели с подходящими типами розеток, заземлением и защитой от перегрузки

• Четко маркируйте розетки на 110/120 В, чтобы никто не подключил к ним оборудование на 240 В по ошибке

Какое основное преимущество перед обычным трансформатором?

• Более высокая эффективность: меньшее количество меди и материалов для сердечника, сниженные энергетические потери

• Компактные размеры и небольшой вес: удобство монтажа в щитах и ограниченных по пространству местах

• Ниже стоимость при одинаковой номинальной мощности в кВА, особенно если входное и выходное напряжение близки друг к другу

• Лучшая регулировка напряжения под нагрузкой благодаря низкому импедансу

На практике это означает:

• Меньшие энергетические потери при круглосуточном режиме работы

• Более компактные корпуса и упрощенную модернизацию существующих систем

• Нижние первоначальные затраты на устройства большой мощности, где развязка не требуется

Зачем автотрансформаторы используются в электропередаче?

• Идеально подходят для интеграции сетей с напряжением 115 кВ, 132 кВ, 138 кВ, 220 кВ и 230 кВ

• Используются в подстанциях и точках подключения к электросети для согласования близких уровней напряжения с минимальными потерями

• Более компактны и дешевле, чем эквивалентные двухобмоточные трансформаторы большой мощности

При модернизации электросетей энергетические компании используют трехфазные автотрансформаторы для:

• Перехода от старых к новым стандартам напряжения

• Повышения эффективности и снижения потерь на длинных линиях электропередачи

• Освобождения пространства и бюджета для установки дополнительного защитного и контрольного оборудования (выключателей, выключателей с разрывом нагрузки и т. д., например, наружных выключателей с разрывом нагрузки)

Часто задаваемые вопросы при покупке и подборе параметров автотрансформатора

1.Как выбрать правильную номинальную мощность в кВА?

• Суммируйте общую мощность нагрузки в ВА (или рассчитайте по формуле: Вт ÷ коэффициент мощности)

• Умножьте полученное значение на 1,25 для создания запасного коэффициента (увеличьте запас, если нагрузка преимущественно состоит из электродвигателей)

• При использовании автотрансформаторного пускателя для электродвигателей руководствуйтесь номинальным полным током двигателя (FLA) и рекомендациями по режиму пуска

2.Как подобрать отводы и диапазон напряжения?

• Подберите параметры под фактическое сетевое напряжение и требуемое выходное напряжение (например, отводы с напряжением 480→416→400→380 В)

• Определите, нужны ли вам фиксированные отводы или регулируемый автотрансформатор (Вариак) для плавной регулировки выходного напряжения

• Для российских мастерских и лабораторий распространенные конфигурации включают варианты 240→120 В или 480→240/208/120 В

3.Какой тип охлаждения выбрать?

• Бесмасляный тип: Для внутренних помещений, чистых эксплуатационных условий, низкой и средней номинальной мощности в кВА

• Масляно-иммерсионный тип: Для высокой номинальной мощности в кВА, наружных установок или мест, где критически важны эффективное охлаждение и длительный срок службы

• Всегда учитывайте температуру окружающей среды и условия вентиляции

4.Основные технические характеристики, которые нужно проверить перед заказом или монтажом:

• Номинальная мощность в кВА, входное и выходное напряжение

• Частота (60 Гц или двойная частота 50/60 Гц)

• Класс изоляции и предел повышения температуры

• Положения отводов и способ регулировки (фиксированные, многоотводные или регулируемые)

• Тип охлаждения (бесмасляный, с литой обмоткой, масляно-иммерсионный)

• Класс сопротивления току короткого замыкания и требования к защитным устройствам

Если вы находитесь в России и подбираете автотрансформатор для промышленного или коммерческого объекта, рекомендуется согласовывать параметры с электромонтажником и энергоснабжающей компанией, чтобы подтвердить уровни токов короткого замыкания, метод заземления и параметры защитных устройств перед подключением автотрансформатора к системе.
