Что такое выкатной выключатель?

Определение и основное назначение

Основное назначение устройства шире, чем простая защита от перегрузок и коротких замыканий. Он обеспечивает механическое физическое отделение выключателя от основного шинного системы без откручивания кабелей. Такая конструкция типа выдвижного ящика гарантирует безопасное включение и отключение силовых контактов, что упрощает быструю замену и техническое обслуживание устройства.

Роль в современных системах электроснабжения

• Непрерывность эксплуатации: возможность быстрой замены выключательного модуля, что значительно сокращает время простоя оборудования по сравнению с неподвижными конструкциями;

• Повышенная безопасность: наличие видимых разрывов изоляции, гарантирующих безопасность обслуживающего персонала во время технического обслуживания;

• Интегритет работы системы: защита линий и электрооборудования (электродвигателей, генераторов и др.) от перегрузок, понижения напряжения и земляных замыканий за счет интеллектуальных выключательных модулей.

Основные различия между неподвижной и выкатной конструкциями выключателей

Выбор между неподвижным выключателем и выкатной его модификацией определяется конкретными требованиями к частоте технического обслуживания и бюджету проекта. Если неподвижные выключатели крепятся напрямую к каркасу распределительного устройства болтами, то выкатные модели оснащены механической системой разблокировки, которая обеспечивает работу в трех положениях: Подключено, Проверка, Отключено.

Сравнение: неподвижная и выкатная конструкции

В нашей линейке выключателей серии ВС1 представлены обе конструкции, однако выкатная модификация рекомендуется как стандартная для ответственных главных распределительных щитов, где электробезопасность и удобство обслуживания являются непременными требованиями.

Основные компоненты и конструктивные особенности

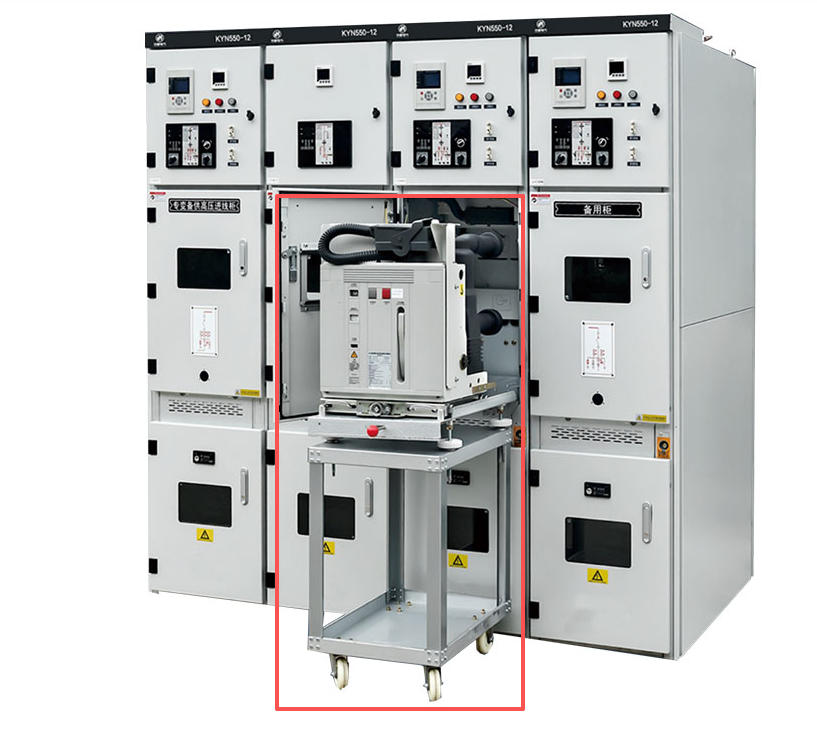

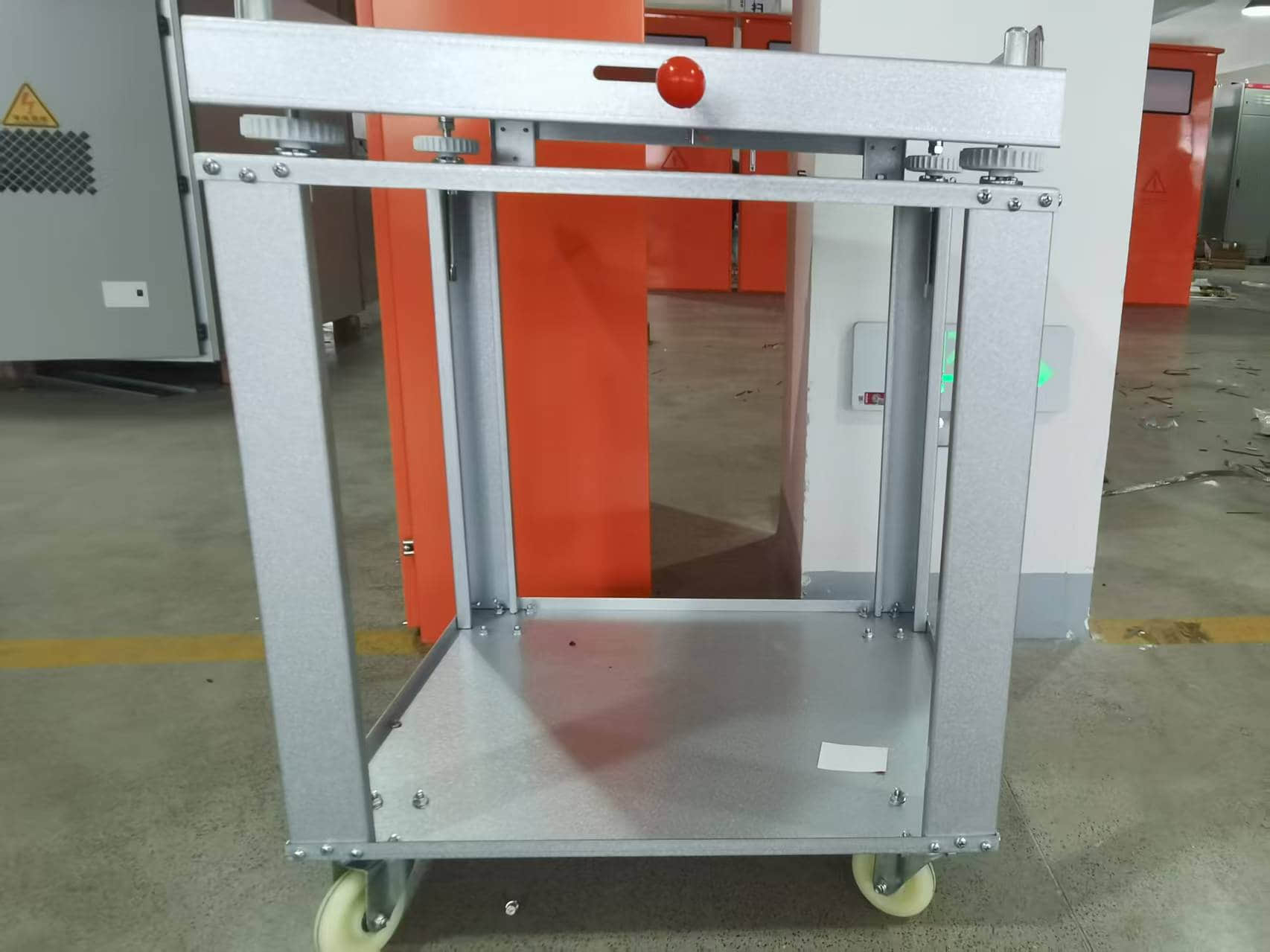

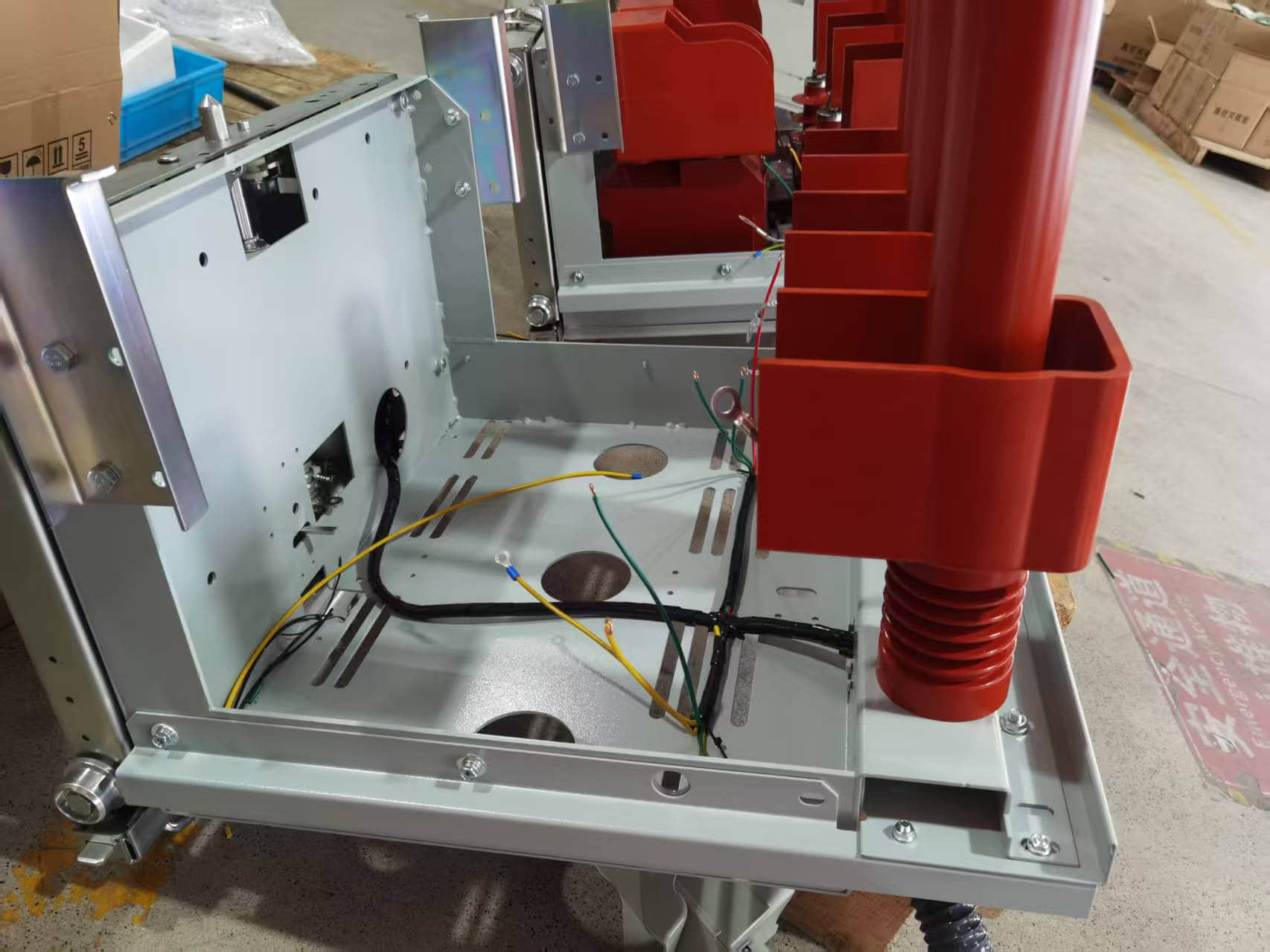

Выключательный модуль и каркас/подставка

Для обеспечения такого перемещения используется механизм выдвижения, как правило, винтовой, управляемый ручкой выдвижения или электродвигателем. Благодаря этому механизму тяжелый выключатель движется плавно и точно совмещается с неподвижными контактами, исключая физическую нагрузку при ручном перемещении, характерную для старых конструкций.

Основные и вспомогательные разъединители

Для передачи управляющих сигналов, работы защитных реле и электроприводов предусмотрены вспомогательные разъединители – многоконтактные разъемы, соединяющие вспомогательные цепи. В большинстве конструкций вакуумных выключателей и воздушных выключателей эти вспомогательные контакты остаются соединенными даже при отключении основного питания (в положении проверки), что позволяет проводить безопасные операционные проверки оборудования.

Механизмы блокировки для обеспечения безопасности

• Выключатель нельзя выдвигать или устанавливать обратно, если его контакты находятся в закрытом (подключенном) положении;

• Закрыть контакты выключателя возможно только при его полном установке в одно из положений: подключение, проверка или отключение;

• Механическое разблокирование двери кожуха, как правило, запрещено до полной изоляции выключателя от сети.

Эти особенности значительно снижают риск возникновения дуговых вспышек. При проектировании электропитательной инфраструктуры знание нюансов монтажа распределительных устройств высокого и низкого напряжения гарантирует правильную работу этих защитных блокировок в составе всего оборудования, защищая как технику, так и обслуживающий персонал.

Понимание трех рабочих положений

Положение «Подключено» (эксплуатация)

В положении «Подключено» выкатной выключатель полностью зацеплен и готов к работе. Основные контакты надежно фиксируются в шинной системе, обеспечивая подачу тока от источника к нагрузке. Одновременно зацепляются вспомогательные разъединители, подающие питание на электронные выключательные модули и управляющее оборудование. Это стандартный режим эксплуатации, при котором выключатель выполняет прямую функцию защиты электрощитового оборудования. В нашей серии DW45 предусмотрено прочное блокировочное устройство, фиксирующее выключатель в этом положении и исключающее случайное перемещение при поданном напряжении в системе.

Положение «Проверка» для диагностики управляющих цепей

Положение «Проверка» – ключевая функция, обеспечивающая электробезопасность без остановки работы всего объекта. Здесь основные силовые контакты физически отделены от шинной системы, а вспомогательные управляющие цепи остаются соединенными. Это позволяет персоналу проверять работоспособность выключательного модуля, сигнальных устройств и дистанционного управления, не подавая напряжение на основную нагрузку. Это оптимальный режим для имитации режимов неисправности или проверки логики работы системы. С помощью механизма выдвижения выключатель переводят в этот режим, чтобы убедиться в правильности работы всех безопасностных протоколов перед вводом оборудования в основную эксплуатацию.

Положение «Отключено» (изоляция) для технического обслуживания

Для полной электрической изоляции используется положение «Отключено», при котором между выключателем и источником питания образуется видимый разрыв. При этом обе группы контактов – основные и вспомогательные – разъединяются, а сам модуль остается безопасно в кассете каркаса. Это положение обязательное для безопасного выполнения процедур блокировки и маркировки оборудования во время плановых проверок. Выключатель находится в состоянии механической изоляции: его невозможно электрически или механически активировать для закрытия цепи. Если требуется капитальный ремонт, с помощью ручки выдвижения модуль полностью извлекают из скользящих направляющих для обслуживания на рабочем столе.

Основные преимущества выкатных выключателей

При проектировании надежной системы электропитания выбор между неподвижной и выкатной конструкцией выключателя является ключевым решением. В компании Вэйшоу мы разрабатываем выкатные выключатели – в частности, серию DW45 – специально для решения конкретных эксплуатационных задач. Если неподвижные выключатели имеют свои области применения, то выкатная модификация обеспечивает значительно большую ценность в ответственной инфраструктуре, где электробезопасность и непрерывность работы являются непременными требованиями.

Повышенная безопасность персонала и видимая электрическая изоляция

Кроме того, физическое разделение контактов обеспечивает видимую изоляцию. При полном выдвижении модуля из каркаса между шинной системой и контактами выключателя образуется четкий воздушный разрыв. Эта визуальная подтвержденность критически важна для электробезопасности и выполняет функцию отдельного внутреннего разъединителя, гарантируя полное обесточивание цепи перед тем, как технический персонал приступит к работе с оборудованием.

Упрощенное техническое обслуживание и быстрая замена модуля

• Без разъединения кабелей: не требуется трогать основные силовые кабели или шины;

• Удобный доступ: с помощью ручки выдвижения выключатель скользит по направляющим для проведения проверок;

• Диагностика на рабочем столе: модуль можно полностью извлечь для проведения испытаний с вспомогательной инъекцией тока на столе, а не в тесном пространстве электрощита.

Минимизация простоя системы в промышленных условиях

При использовании выкатного выключателя мы ориентируемся на максимально быструю восстановление работы. Если модуль выключателя поврежден в результате неисправности, резервный блок можно установить в существующий корпус и зацепить в положение «Подключено» за несколько минут. Эта возможность «подключить и работать» гарантирует непрерывность работы критического оборудования и инфраструктуры с минимальными перерывами.

Эксплуатационная гибкость и перспектива масштабирования

Модульная конструкция компонентов распределительного устройства обеспечивает большую гибкость на весь период эксплуатации объекта. Поскольку каркас стандартизирован для конкретных номиналов тока (например, до 6300 А для нашей серии DW45), модернизация или замена защитного модуля не требует перестроения всего распределительного щита. Это позволяет адаптировать систему к изменяющимся требованиям нагрузки без значительных капитальных затрат на разборку новых кабинетов или модернизацию инфраструктуры.

Распространенные типы выкатных выключателей

Выбор подходящего защитного устройства

Выбор правильного защитного оборудования напрямую зависит от уровня напряжения и номинального тока объекта. Если выкатный механизм с каркасом и системой выдвижения остается неизменно удобной функцией, то основная технология гашения дуги может отличаться. Понимание особенностей различных типов выкатных выключателей является ключевым для проектирования надежного электрощитового оборудования.

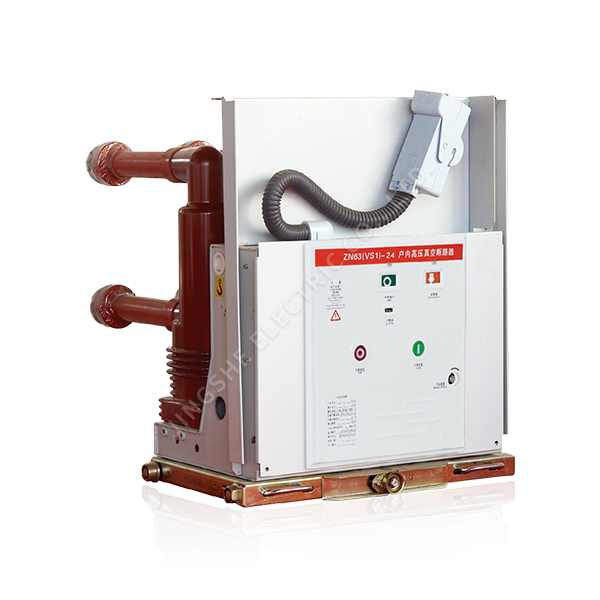

Выкатные вакуумные выключатели (ВВ)

В системах среднего напряжения вакуумные выключатели являются промышленным стандартом. Эти устройства используют вакуумный разрывной камер для гашения электрической дуги при разъединении контактов.

Область применения: В основном используются в распределительных устройствах среднего напряжения для защиты сетей высокого напряжения.Конструкция: Вакуумный выключатель устанавливается на подвижную тележку или в кассету, которая заправляется в корпус распределительного устройства.

Преимущество: Вакуумная среда предотвращает окисление контактов и обеспечивает высокую диэлектрическую прочность, что делает устройства долговечными при частых коммутационных операциях.

Выкатные модульные автоматические выключатели (МАВ)

Для систем с низким номинальным током, где важно экономить пространство, лучшим решением являются модульные автоматические выключатели. Наша продукция — серии WSM1 и WSM8 — обеспечивает надежную защиту в компактном корпусе.

Конструкция: В отличие от крупных воздушных выключателей, выкатной МАВ обычно оснащается разъемной базой или упрощенной системой скользящих направляющих.

Гибкость: Такая конструкция позволяет быстро заменять выключательный модуль, не трогая жестко закрепленные кабельные соединения на базе.

Область применения: Идеально подходят для распределительных щитов второго уровня и центров управления электродвигателями, где критично сократить габариты оборудования.

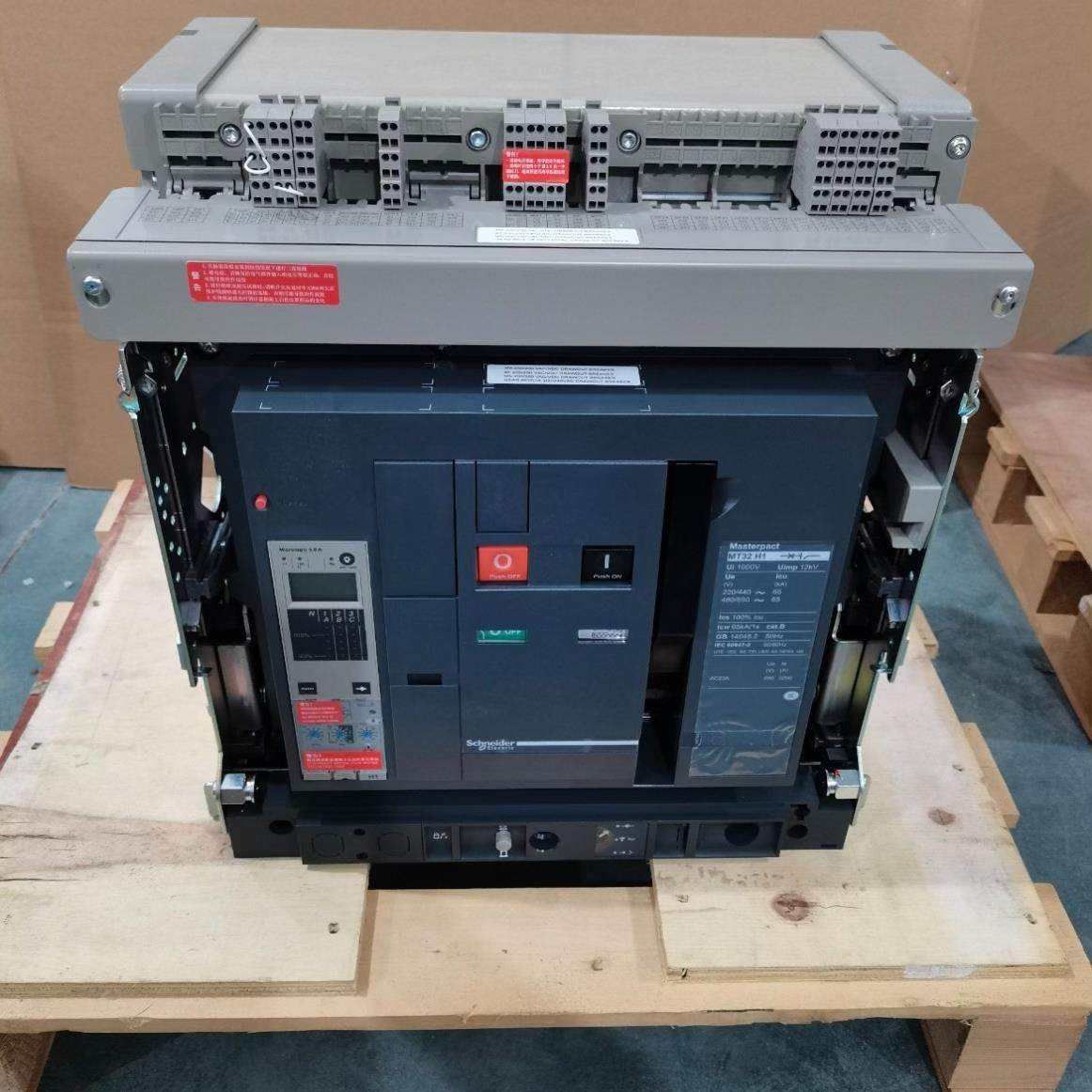

Выкатные воздушные выключатели (АВ)

Воздушные выключатели — это основное защитное оборудование для низковольтных распределительных сетей, предназначенное для коммутации цепей с высоким номинальным током. Наша серия DW45 разработана специально для таких задач и рассчитана на номинальные токи от 200 А до 6300 А.

Конструкция: Устройства установлены в прочный каркас (подставку), рассчитанный на вес тяжелого выключателя. С помощью ручки выдвижения выключатель переводят в положения «Подключено», «Проверка» и «Отключено».

Безопасность: Конструкция оснащена механическими блокировочными устройствами, предотвращающими выдвижение выключателя при закрытых контактах и гарантирующими максимальную безопасность обслуживающего персонала.

Производительность: С коммутационной способностью до 120 кА эти выключатели предназначены для защиты основных шинных систем крупных промышленных предприятий и коммерческих зданий. Конструкция типа выдвижного ящика выполняет функцию механического разъединителя, образуя видимый разрыв во время технического обслуживания.

Выкатные и неподвижные выключатели: руководство по выбору

Выбор между выкатным и неподвижным выключателем чаще всего сводится к балансу первоначальных бюджетных затрат и долгосрочных эксплуатационных потребностей. Хотя наш серия DW45 имеет высокую коммутационную способность в обеих конструкциях, их физическая интеграция с электрощитовым оборудованием существенно различается.

Сравнение затрат на монтаж и техническое обслуживание

В свою очередь, выкатной выключатель имеет более высокую цену за счет наличия механизма выдвижения и скользящих направляющих. Однако окупаемость таких затрат проявляется уже во время эксплуатации: техническое обслуживание проводится быстро и не требует взаимодействия с основными шинами системы.

Требования к пространству и габаритам оборудования

Викатная конструкция нуждается в более глубоком кожухе, чтобы разместить каркас и обеспечить свободное перемещение выключателя по скользящим направляющим. Инженерам необходимо предусмотреть запас пространства для подключения ручки выдвижения и полного извлечения модуля при техническом обслуживании. Если на объекте достаточно места, а главное требование — электробезопасность, выкатная модификация является предпочтительной; если каждая сантиметр пространства в распределительном устройстве ценна, логичным выбором станет неподвижная конструкция.

Надежность и эксплуатационные характеристики

Для ответственной инфраструктуры, защищающей высококачественное оборудование (например, крупные электротрансформаторы), лучшим выбором является выкатная версия — она обеспечивает повышенную надежность эксплуатации. Возможность перевода устройства в положение проверки позволяет персоналу диагностировать вспомогательные управляющие цепи без подачи напряжения на основные силовые контакты. Эта функция в сочетании с механическими блокировочными механизмами гарантирует, что промышленное оборудование поддерживает максимальный коэффициент использования даже во время плановых проверок. Неподвижный выключатель также обладает высокой надежностью, но лишён такой эксплуатационной гибкости, поэтому он лучше всего подходит для цепей, где изоляция и диагностика требуютсяредко.

Основные области применения и эксплуатационные сценарии

Выкатные выключатели – стандартный выбор для объектов с непрерывным процессом

Выкатные выключатели выбирают там, где надежность и скорость технического обслуживания являются непременными требованиями. Такие устройства устанавливают на объектах всех отраслей, где отключение питания приводит к существенным финансовым потерям или создаёт угрозу безопасности.

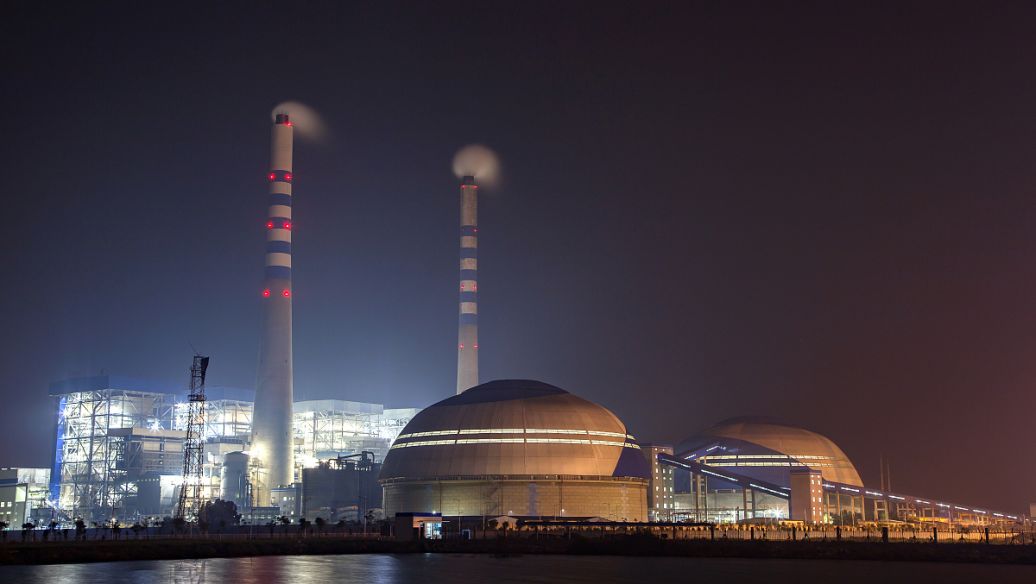

Высоковольтные подстанции и электростанции

На крупных энергетических объектах возможность физической изоляции выключателя является критическим требованием безопасности. На электростанциях и подстанциях выкатные конструкции позволяют обслуживающему персоналу визуально убедиться в том, что оборудование отключено от работающей шинной системы. Благодаря такой конструкции техническое обслуживание выключателя проводят безопасно, не обесточивая всё распределительное устройство – это поддерживает стабильность работы электросети. Для более глубокого понимания принципов изоляции на мощных энергетических объектах наш подробный гид по выключателям и разъединителям высокого напряжения раскрывает специфическую роль этих компонентов в обеспечении безопасности электросетей.

Промышленное производство и тяжёлое оборудование

• Быстрая замена: При возникновении неисправности резервный модуль устанавливают и подключают за несколько минут.

• Защита электродвигателей: Высокая коммутационная способность выдерживает пусковые пиковые токи, характерные для крупных электродвигателей.

• Плановое техническое обслуживание: Персонал может извлекать выключатели для проверки во время коротких смен, не останавливая работу всего предприятия.

Дата-центры и объекты критической инфраструктуры

Объекты, требующие 100%-ной непрерывности работы – такие как дата-центры и больницы – полностью полагаются на функцию положения «Проверка» выкатных выключателей. Эта возможность позволяет персоналу проверять работоспособность электрических систем и вспомогательных управляющих цепей, не подключая основную нагрузку. Благодаря безопасной проверке логики работы и блокировочных механизмов руководители объектов гарантируют, что резервные генераторы и переключатели будут работать корректно при реальном отключении основного питания – это защищает критическую инфраструктуру от потери данных или остановки процессов.

Рекомендации по эксплуатации и техническому обслуживанию

Долговечность системы электропитания зависит от строгого соблюдения правил эксплуатации. Конструкция выкатного выключателя упрощает этот процесс, обеспечивая удобный доступ к устройству без разборки всего электрощитового оборудования.

Безопасные процедуры установки и извлечения модуля

• Подготовка: Убедитесь, что выключатель находится в положении «Открыто». Механическая система разблокировки, как правило, предотвращает выдвижение, если контакты закрыты.

• Установка: Вставьте ручку выдвижения в порт каркаса. Поверните по часовой стрелке, чтобы перевести выключатель из положения «Отключено» в положение «Проверка».

• Проверка: В положении «Проверка» убедитесь в работоспособности управляющего оборудования. Продолжите поворот ручки, чтобы перевести выключатель в положение «Подключено» – до тех пор, пока индикатор не подтвердит зацепление с шинной системой.

• Извлечение: Выполните обратные действия. Прежде чем открыть корпус распределительного устройства, всегда убедитесь в полной изоляции выключателя от сети.

Требования к плановой проверке и испытаниям

• Визуальный осмотр: Проверяйте кассету каркаса и скользящие направляющие на наличие мусора или старой смазки.

• Осмотр контактов: Проверяйте основные и вспомогательные разъединители на признаки перегрева или раковинок.

• Смазка: Наносите проводящую смазку на основные контактные штыри, а стандартную техническую смазку – на механизм выдвижения.

• Проверка блокировок: Проверяйте работоспособность блокировочного устройства, убеждаясь, что выключатель нельзя извлечь при закрытых контактах.

Часто встречающиеся неисправности и механические регулировки

Если выкатной выключатель перестаёт работать, причина, как правило, кроется не в электрической неисправности, а в нарушении механической центровки или неработе блокировочных механизмов.

Примечание: Всегда ориентируйтесь на индивидуальный технический паспорт для указаний по моменту затяжки и типу применяемой смазки.
