Отключающий аппарат в вакуумной камере (ВВА): Руководство по определению и основным характеристикам

Возможно, вы уже знаете, что надежная коммутационная аппаратура является основой любой безопасной энергосистемы.

Но что такое технология вакуумных отключающих аппаратов (ВВА), и почему они доминируют на рынке среднего напряжения?

Дело не только в разрыве цепи, а в превосходной дугогасительной способности и минимальных эксплуатационных затратах.

В этом руководстве мы подробно разберем принцип работы этого устройства и почему его покупка — это наиболее разумное инвестирование в вашу электрооборудование.

Давайте сразу начнем.

Что такое вакуумный отключающий аппарат (ВВА)?

Определение и общая характеристика

Вакуумный отключающий аппарат, часто называемый сокращенно ВВА, — это надежная электроустановочная защита, которая в основном используется в сетях среднего напряжения. В отличие от старых технологий, основанных на использовании масла или воздуха, этот отключающий аппарат использует высокий вакуум как дугогасительную среду. Поскольку вакуум обладает значительно большей диэлектрической прочностью, чем воздух или газ SF₆, эти отключающие аппараты эффективно подавляют электрическую дугу в очень узком зазоре между контактами.

В контексте электротехники вакуумный отключающий аппарат является современным стандартом безопасности и надежности. Наши ВВА предназначены для рабочих напряжений в диапазоне от 3 кВ до 40,5 кВ и представляют собой бесперебойное решение, которое исключает риск пожара или взрыва (что характерно для масляных аппаратов) и экологические риски, связанные с утечкой газа SF₆.

Роль в системах электроснабжения

Какова функция вакуумного отключающего аппарата в электросети? Представьте его как главный «безопасный клапан» электрооборудования. Его основная задача — мгновенно прервать ток при возникновении неисправности, например, короткого замыкания или сильной перегрузки.

Прерывая подачу электроэнергии за доли секунды (часто менее половины цикла переменного тока), ВВА защищает важное оборудование ниже по цепи — трансформаторы, электродвигатели, батареи конденсаторов — от катастрофического повреждения. Эта быстрая реакция обеспечивает стабильность электроснабжения и гарантирует безопасность персонала в подстанциях и промышленных объектах.

Основные компоненты и конструкция

Отключающий аппарат в вакуумной камере (ВВА): Руководство по определению и основным характеристикам

Надежность вакуумных отключающих аппаратов (ВВА) Weisho Electric обусловлена их простой, но высокоточной конструкцией. Устройство состоит из нескольких ключевых подсистем:

Вакуумный дугогаситель (ВДГ): Часто называется «вакуумной колбой» — это сердце всей системы. Какова цель вакуумной камеры в ВВА? В ней контакты находятся в герметично запечатанном высоковакуумном пространстве, что обеспечивает мгновенное гашение электрической дуги и предотвращает окисление контактов.
Контактная система: Используются современные сплавы медь-хром (CuCr) или медь-вольфрам (CuW). Эти материалы выбраны за низкое контактное сопротивление и высокую устойчивость к свариванию при возникновении высокополных неисправностей.
Рабочий механизм: Большинство моделей оборудованы прочным пружинным механизмом (с электродвигательным натяжением) — он гарантирует надежную энергию для открытия и закрытия. Новые модели могут оснащаться магнитными приводами на постоянных магнитах, которые обеспечивают еще большую механическую долговечность.
Изоляционная система и корпус: Вакуумная колба обычно заключена в керамическую или стеклянную защиту, а внешняя конструкция изготовлена из нержавеющей стали 304 или эпоксидной смолы — это обеспечивает прочность конструкции и изоляцию от внешних экологических факторов.

Как работает вакуумный отключающий аппарат (ВВА)?

Принцип работы

Вакуумные отключающие аппараты (ВВА) компании Weisho Electric разработаны как основное защитное устройство для вашей электросети. Их принципиальное отличие от аналогов — гашение дуги происходит в герметичной вакуумной камере, а не в масле или воздухе. При обнаружении неисправности в системе — например, короткого замыкания или перегрузки — рабочий механизм высвобождает запасенную энергию (обычно от пружины), отводя подвижной контакт от неподвижного. Благодаря исключительной диэлектрической прочности высокого вакуума, удается прервать большой ток при очень малом зазоре между контактами, что делает устройство компактным и эффективным.

Процесс гашения и прерывания дуги

В момент разъединения контактов возникает электрическая дуга. В ВВА она образуется исключительно за счет испарения металла контактов, поскольку внутри камеры нет газа для ионизации. Вот как происходит этот процесс:

Образование дуги: Металлический пар кратковременно поддерживает дугу.
Просадка тока через ноль: При достижении естественного перехода переменного тока через ноль его энергия снижается.
Быстрое рассеивание: Металлический пар конденсируется и рассеивается на внутренние экраны за микросекунды.
Гашение дуги: Диэлектрическая прочность вакуума восстанавливается практически мгновенно, предотвращая повторное возникновение дуги.

Весь этот процесс занимает менее половины цикла переменного тока (доли секунды), минимизируя повреждения оборудования. Понимание скорости такого прерывания имеет ключевое значение при сравнении защитных устройств, как указано в нашем руководстве по отключающим аппаратам нагрузки и вакуумным отключающим аппаратам.

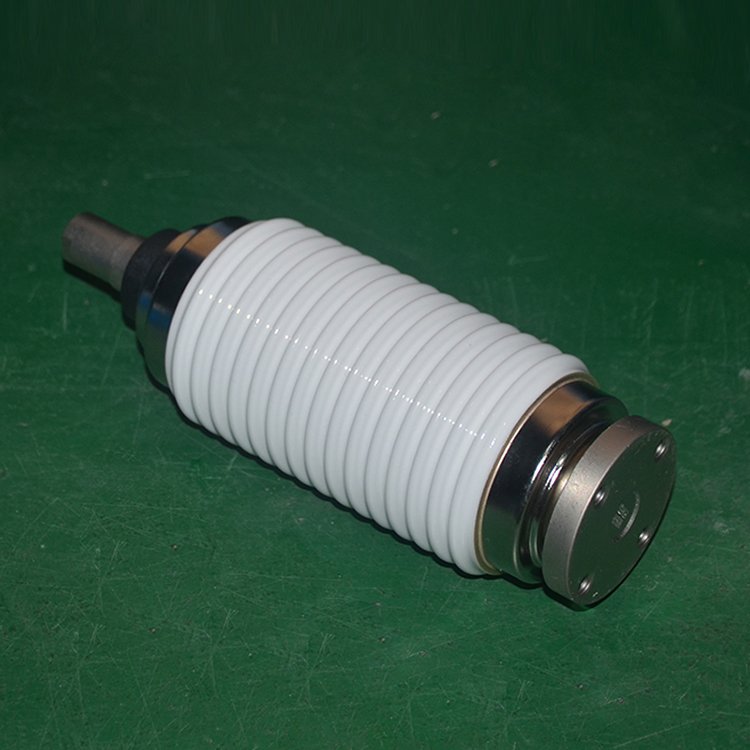

Роль вакуумного дугогасителя

Вакуумный дугогаситель, часто называемый «вакуумной колбой», является сердцем ВВА. Это герметично запечатанный компонент, в котором размещены контакты и поддерживается высокий вакуум, необходимый для работы.

Материалы контактов: Используются сплавы медь-хром (CuCr) или медь-вольфрам, которые устойчивы к истиранию и предотвращают сваривание контактов.
Волновой компенсатор: Нержавеющий стальной волновой компенсатор позволяет механическому перемещению подвижного контакта без нарушения герметичности вакуумной камеры.
Экранирование: Внутренние экраны собирают металлический пар, выделяющийся при дуговом разряде, защищая керамический изоляционный корпус.

Благодаря пожизненной герметизации дугогасителя внешние загрязнители — пыль и влага — не могут повлиять на контакты, обеспечивая срок службы устройства 20–30 лет практически без обслуживания.

Типы вакуумных отключающих аппаратов

Вакуумные отключающие аппараты не являются универсальным решением. Мы разрабатываем их в различных конфигурациях, соответствующих конкретным требованиям к сети, условиям установки и эксплуатационным характеристикам. Понимание этих различий критически важно для выбора подходящего оборудования для вашего объекта.

Классификация по уровню напряжения (СР и ВР)

Основной способ классификации отключающих аппаратов — по номинальному напряжению. Хотя вакуумная технология доминирует на рынке среднего напряжения, она также расширяет границы применения в высоковольтных системах.

Среднее напряжение (СР): Это оптимальный сегмент для вакуумной технологии. Стандартные модели наших аппаратов рассчитаны на напряжение от 3 кВ до 40,5 кВ. В промышленных объектах и городских сетях электроснабжения наиболее распространены аппараты на напряжение от 12 кВ до 38 кВ. Такие отключающие аппараты часто интегрируются в коммутационную аппаратуру или используются в компактных трансформаторных подстанциях на 11 кВ, обеспечивая надежное электроснабжение в ограниченных пространствах.
Высокое напряжение (ВР): Максимальное номинальное напряжение для большинства одноразрядных вакуумных отключающих аппаратов на рынке составляет около 145 кВ. Компания Weisho специализируется на надежной линейке аппаратов на 40,5 кВ, которая по отдельным стандартам МЭК классифицируется как высокое напряжение. Для напряжений выше этого значения несколько дугогасителей соединяются последовательно, хотя в сверхвысоковольтных линиях передачи электроэнергии все еще широко используется газ SF₆.

Типы приводных механизмов

Рабочий механизм — это «мускулы», которые открывают и закрывают контакты, преодолевая вакуумное давление и сопротивление механических пружин. Мы используем два основных типа механизмов, обеспечивающих высокую скорость реакции:

Пружинный механизм: Это наиболее распространенная и отработанная технология. Мотор натягивает закрывающую пружину, которая фиксируется механическим защелкиванием. Такой механизм экономически выгоден и при необходимости легко обслуживается вручную.
Механизм с постоянным магнитом: Это современное развитие ВВА. Он использует бистабильный магнитный привод с значительно меньшим количеством подвижных частей по сравнению с пружинными моделями. Такое конструктивное решение обеспечивает более длительный механический ресурс (до 20 000 операций) и практически не требует обслуживания, что делает его идеальным для интеллектуальных сетей, где надежность является непременным требованием.
Электромагнитный механизм: Устаревшая технология, при которой для закрытия требуется большой ток от источника постоянного тока. Сегодня мы редко рекомендуем его из-за громоздкости и высокого энергопотребления по сравнению с современными пружинными или магнитными аналогами.

Отключающие аппараты с продольным и поперечным магнитным полем

Внутри вакуумного дугогасителя управление электрической дугой во время прерывания имеет важное значение для предотвращения повреждения контактов. Геометрия контактов создает магнитное поле, контролирующее поведение дуги.

Поперечное (тангенциальное) магнитное поле (ТМП): Конструкция контактов заставляет дугу быстро вращаться по поверхности контактов. Это предотвращает локализацию дуги в одном месте и перегрев металла. ТМП идеально подходит для прерывания токов низкого и среднего уровня.
Продольное магнитное поле (ПМП): Для прерывания высоких токов короткого замыкания (например, 31,5 кА до 50 кА) мы используем контакты с продольным магнитным полем. Это поле направлено параллельно дуге, поддерживая ее в «распространенном» режиме. Вместо того чтобы сконцентрироваться в одной горячей колонке, дуга равномерно распределяется по поверхности контактов. Это обеспечивает низкое напряжение дуги и минимальную эрозию контактов, значительно увеличивая срок службы отключающего аппарата.

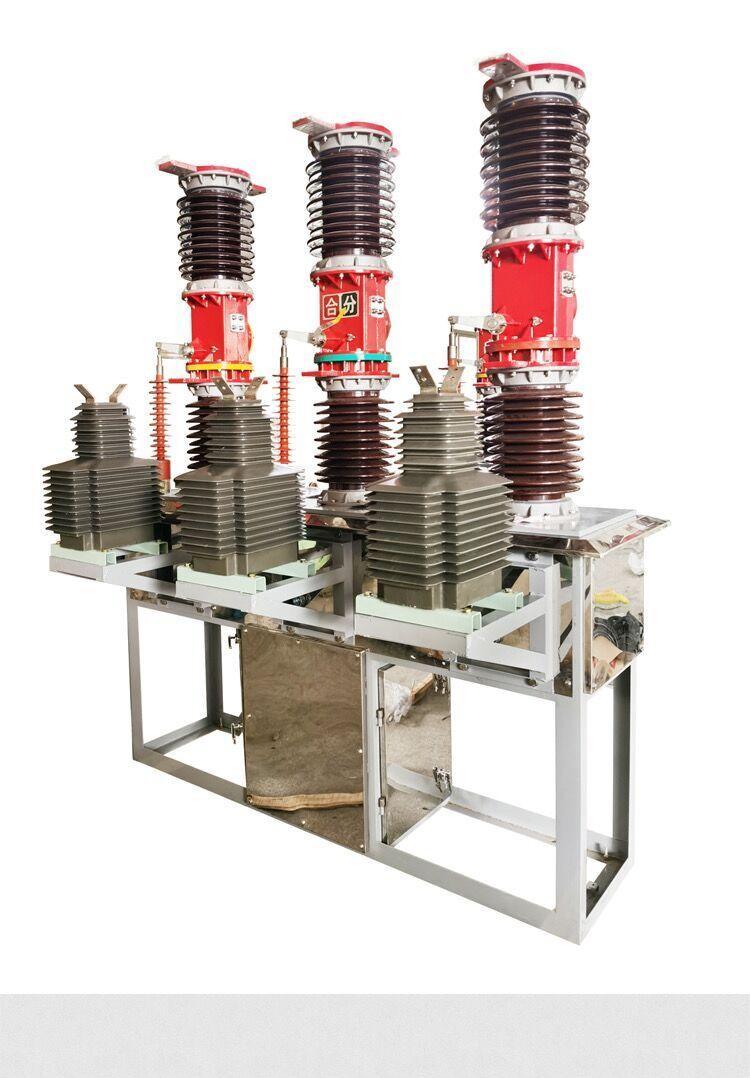

Основные преимущества использования вакуумных отключающих аппаратов

Отключающий аппарат в вакуумной камере (ВВА): Руководство по определению и основным характеристикам

При выборе коммутационной аппаратуры среднего напряжения вакуумные отключающие аппараты (ВВА) занимают место промышленного стандарта неспроста. Они сочетают эксплуатационную эффективность с конструкцией, которая решает основные проблемы старых технологий — масляных и воздушно-дуговых отключающих аппаратов. Вот почему переход на вакуумную технологию является разумным шагом для современных электросетей.

Высокий уровень безопасности и экологическая выгода

Безопасность является главным фактором, стимулирующим переход на ВВА. В отличие от масляных отключающих аппаратов, которые сопряжены с высоким риском пожара и взрыва из-за воспламеняющегося масла, ВВА работают в герметичной вакуумной среде. Риск возгорания полностью отсутствует. С экологической точки зрения они значительно превосходят отключающие аппараты на газе SF₆. SF₆ — это мощный парниковый газ, и контроль его утечек обходится дорого и требует соблюдения строгих нормативных требований. ВВА не используют опасных газов или масел, поэтому являются экологически чистым решением для устойчивого электроснабжения.

Высокая надежность и длительный срок службы

Наши отключающие аппараты создаются для долгой эксплуатации. Стандартный ВВА обеспечивает стабильную работу в течение 20–30 лет. Вакуумный дугогаситель размещает контакты в герметичной камере, защищая их от внешних загрязнителей — пыли, влаги и коррозионных паров. Такая изоляция предотвращает окисление контактов, сохраняя стабильное сопротивление десятилетиями.

С механической точки зрения эти устройства очень прочны. Если старые технологии могут выйти из строя после нескольких тысяч циклов работы, то качественные модели, например, наш внутренний высоковольтный вакуумный отключающий аппарат ZN63 (VS1), рассчитаны на 10 000–20 000 механических операций. Такая долговечность делает их идеальным вариантом для объектов, где требуется частая коммутация нагрузки.

Компактная конструкция и эффективное использование пространства

В городских подстанциях и промышленных объектах пространство всегда стоит на счету. Вакуум обладает исключительно высокой диэлектрической прочностью — значительно выше, чем у воздуха. Благодаря этому достаточно очень малого зазора между контактами для выдерживания высокого напряжения. В результате вакуумный дугогаситель и вся конструкция отключающего аппарата получаются значительно меньше и легче аналогов на воздушной или масляной основе. Такой компактный размер позволяет создавать более небольшие панели коммутационной аппаратуры, экономя ценное площадь помещений и снижая затраты на строительство диспетчерских пунктов.

Минимальные требования к обслуживанию

Технология «пожизненной герметизации» вакуумной колбы резко снижает затраты на обслуживание. Поскольку дуга образуется и гашается внутри вакуума, нет побочных продуктов, требующих очистки, и не нужно контролировать газовое давление.

Сравнение требований к обслуживанию

Характеристика	Вакуумный отключающий аппарат (ВВА)	Масляный/воздушный отключающий аппарат
Обслуживание контактов	Не требуется (герметичное устройство)	Частая очистка/замена
Заправка рабочей средой	Не применимо	Требуется заправка маслом/газом
Время простоя	Минимальное (только осмотр)	Длительное (сложное техническое обслуживание)
Стоимость на весь жизненный цикл	Низкая	Высокая

Для менеджеров производственных площадок это означает значительное снижение эксплуатационных расходов (ОПЭКС). Установите оборудование, периодически проверяйте работоспособность механизма — и оно будет выполнять свои функции без постоянного вмешательства.

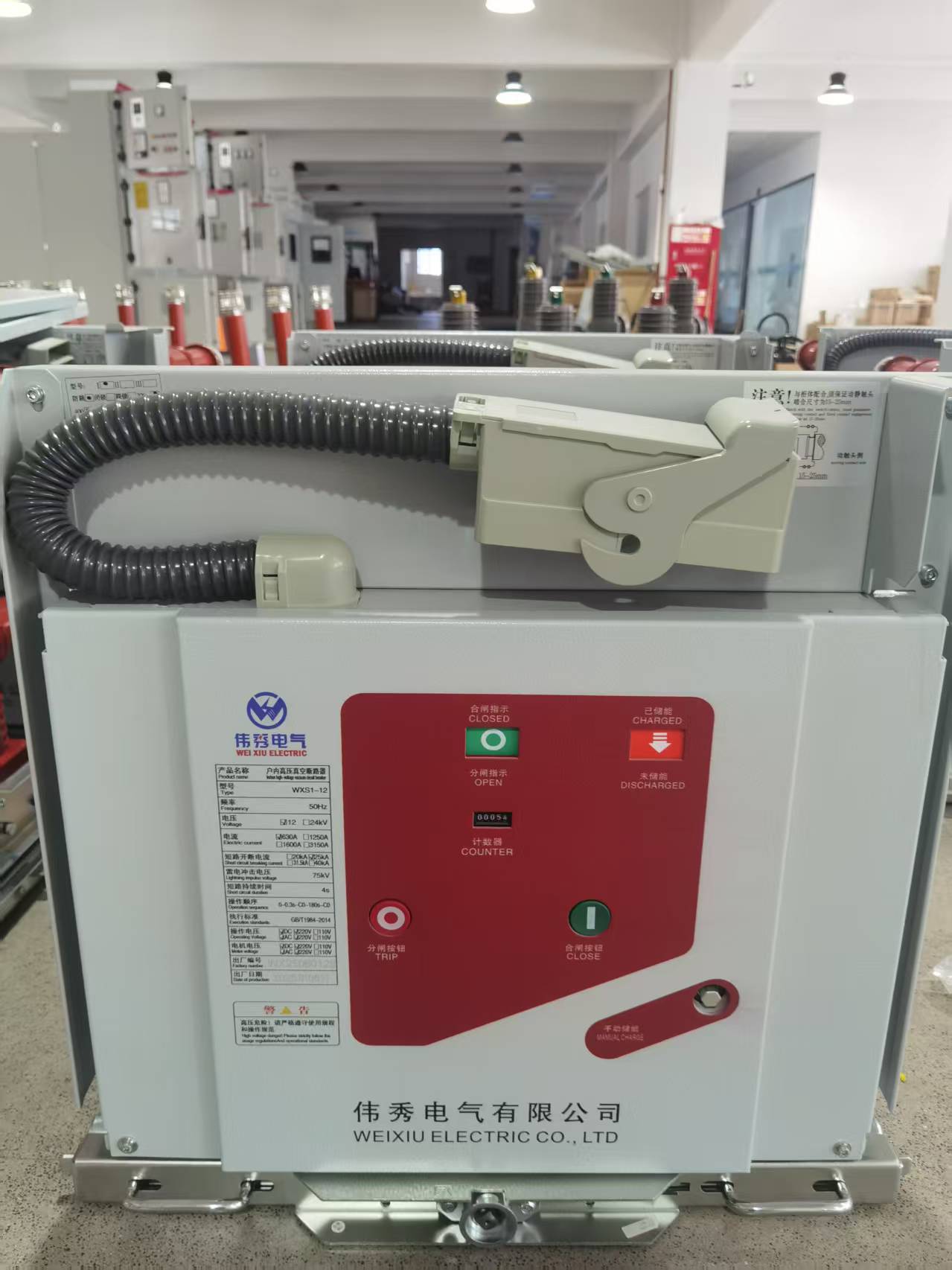

Распространенные области применения вакуумных отключающих аппаратов (ВВА)

Отключающий аппарат в вакуумной камере (ВВА): Руководство по определению и основным характеристикам

Понимание реального применения технологии вакуумных отключающих аппаратов (ВВА) поможет понять, почему они стали стандартом для систем среднего напряжения. Компания Weisho Electric поставляет свои ВВА везде, где надежность и безопасность являются непременными требованиями. Благодаря отсутствию необходимости в обслуживании и компактности они идеально подходят для современной инфраструктуры, где простои оборудования не допустимы.

Промышленные предприятия и производственные мощности

В условиях тяжелой промышленности оборудование, такое как дуговые электропечи и крупные электродвигатели, требует частых коммутационных операций. Стандартные отключающие аппараты быстро выходят из строя, а вакуумные отключающие аппараты разработаны специально для легкой работы при 10 000–20 000 механических операциях.

Мы рекомендуем использовать ВВА в производственных помещениях благодаря их герметичной конструкции. Вакуумный дугогаситель защищает контакты от пыли, влаги и коррозионных газов — распространенных факторов в заводских условиях. Это делает их идеальным выбором для следующих задач:

Коммутация электродвигателей: Защита дорогостоящего промышленного электродвигателя от коротких замыканий.
Управление дуговыми печами: Работа при высоких нагрузках при частых прерываниях тока.
Коммутация батарей конденсаторов: Управление компенсацией реактивной мощности без повторного возникновения дуги.

Использование в энергетических установках и подстанциях

Основная функция вакуумных отключающих аппаратов в подстанциях — обеспечение стабильности электросети. Эти устройства выступают как основные защитные «клапаны» для распределительных сетей напряжением от 3 кВ до 40,5 кВ. Их высокая скорость реакции (устранение неисправностей за доли секунды) предотвращает повреждение важного оборудования, например трансформаторов.

С изменением структуры энергетики ВВА также играют ключевую роль в сфере возобновляемых источников энергии. Они являются необходимым компонентом для интеграции переменных источников питания, таких как подключенные к сети солнечные электростанции, где нагрузка изменяется очень быстро. Компактный размер позволяет энергетическим компаниям строить более небольшие и эффективные комнаты коммутационной аппаратуры в густонаселенных городских районах.

Железнодорожные и инфраструктурные проекты

Общественная инфраструктура требует максимального уровня безопасности. Поскольку ВВА не используют масло или воспламеняющиеся газы, они исключают риск пожара и взрыва. Благодаря этому они стали предпочтительным выбором для:

Тяговых подстанций железных дорог: Управление высоковольтными линиями, питающими поезда.
Подземных туннелей: Областях, где пожарная безопасность критически важна, а вентиляция ограничена.
Коммерческих зданий: Обеспечение безопасного распределения электроэнергии в больницах, центрах обработки данных и аэропортах.

Высокая диэлектрическая прочность вакуумного зазора обеспечивает мгновенное прерывание мощных токов короткого замыкания даже при небольшом разрыве контактов, поддерживая бесперебойную работу общественного транспорта и инфраструктуры.

Отключающий аппарат в вакуумной камере (ВВА): Руководство по определению и основным характеристикам

Сравнение: ВВА и другие типы отключающих аппаратов

При выборе защитных устройств для вашей электроэнергетической системы основное отличие заключается в диэлектрической среде, используемой для гашения дуги. Компания Weisho Electric специализируется на вакуумной технологии, поскольку она обеспечивает оптимальный баланс между безопасностью, компактностью и стоимостью для систем среднего напряжения. Вот сравнение наших вакуумных отключающих аппаратов (ВВА) с другими распространенными технологиями на рынке.

Вакуумные против воздушных отключающих аппаратов (ВОА)

Основное различие между воздушными и вакуумными отключающими аппаратами заключается в области применения по напряжению и методе гашения дуги.

Диапазон напряжений: Воздушные отключающие аппараты обычно ограничены системами низкого напряжения (ниже 1 кВ), тогда как ВВА являются стандартом для среднего напряжения (от 3 кВ до 40,5 кВ).
Гашение дуги: ВОА удлиняют дугу в обычном воздухе с помощью дугогасительных коробок, что требует значительного физического пространства. ВВА гасят дугу в вакуумной колбе, что позволяет создать гораздо более компактное устройство.
Обслуживание: У воздушных отключающих аппаратов открытые контакты, которые могут изнашиваться под влиянием атмосферных условий. Наши ВВА имеют герметичные контакты, нечувствительные к пыли и влаге.

Вакуумные против отключающих аппаратов на газе SF₆

Сернистый гексафторид (SF₆) — газ с отличными изоляционными свойствами, но он имеет серьезные экологические недостатки.

Экологический эффект: SF₆ — мощный парниковый газ. При утечке возникают риски невыполнения экологических нормативов. ВВА полностью экологически безопасны и не имеют утечек.
Обслуживание и мониторинг: Отключающие аппараты на SF₆ требуют постоянного контроля газового давления — при его падении устройство выходит из строя. Для ВВА системы контроля давления не нужны.
Долговечность: ВВА, как правило, обладают большей механической долговечностью (10 000–20 000 операций) по сравнению с аппаратами на SF₆. Такая стойкость критически важна для современных сетей, где реализуются стратегии, например, автоматического снижения мощности с помощью ВВА для эффективного управления нагрузкой.
Стоимость: Хотя SF₆ иногда предпочитают для систем очень высокого напряжения (более 72,5 кВ), в диапазоне 12–40,5 кВ ВВА обеспечивают более низкую общую стоимость на весь жизненный цикл.

Вакуумные против масляных отключающих аппаратов (МОА)

Масляные отключающие аппараты — это устаревшая технология, основанная на использовании изоляционного масла для гашения дуги.

Безопасность: Главный недостаток МОА — риск пожара и взрыва, поскольку масло воспламеняемо. ВВА полностью исключают этот пожарный риск.
Интенсивность обслуживания: Масло теряет свойства после дуговых разрядов и требует регулярной фильтрации или замены для удаления углеродных отложений. ВВА имеют конструкцию «герметичная на весь срок службы» и не требуют обслуживания контактов.
Скорость работы: ВВА обеспечивают более быстрое гашение дуги (часто за половину цикла), в отличие от более медленной работы масляных отключающих аппаратов с объемным маслом.

Краткое сравнение: ВВА против аналогов

Характеристика	Вакуумный отключающий аппарат (ВВА)	Отключающий аппарат на газе SF₆	Масляный отключающий аппарат	Воздушный отключающий аппарат (ВОА)
Основной диапазон напряжения	Среднее напряжение (3 кВ – 40,5 кВ)	Высокое напряжение (>72,5 кВ)	Среднее/высокое (устаревшая)	Низкое напряжение (<1 кВ)
Среда для гашения дуги	Вакуум	Газ SF₆	Изоляционное масло	Атмосферный воздух
Риск пожара	Отсутствует	Отсутствует	Высокий	Низкий
Обслуживание	Без обслуживания	Контроль газового давления	Требовательное (замена масла)	Умеренное (очистка контактов)
Экологичность	Экологически безопасный	Риск выброса парникового газа	Проблемы с утилизацией масла	Нейтральный
Размер	Компактный	Средний	Громоздкий	Громоздкий

Отключающий аппарат в вакуумной камере (ВВА): Руководство по определению и основным характеристикам

Выбор и обслуживание вакуумных отключающих аппаратов (ВВА)

Критерии выбора и международные стандарты

Выбор подходящего вакуумного отключающего аппарата (ВВА) — это не просто подбор по номинальному напряжению, а обеспечение долгосрочной стабильности и безопасности электросети. При разработке решений компания Weisho Electric фокусируется на трех ключевых параметрах: номинальном напряжении, номинальном токе и способности к прерыванию тока короткого замыкания. Для большинства систем среднего напряжения обычно выбирают модели с номиналом 12 кВ, 24 кВ или 40,5 кВ.

Обязательно убедитесь, что оборудование соответствует международным стандартам безопасности. Наши ВВА производятся в строгом соответствии с требованиями стандартов IEC 62271-100 и ГОСТ 1984. Это гарантирует, что устройство выдерживает механические нагрузки при до 20 000 операций и сопротивляется молниевым импульсам напряжением до 75 кВ (или 185 кВ для моделей на 40,5 кВ). Для воздушных распределительных сетей, требующих автоматического восстановления работы, также важно разобраться в устройстве автоматических переключателей — эти агрегаты часто используют аналогичную вакуумную технологию для устранения неисправностей.

Основной список для выбора ВВА:

Номинальное напряжение: Должно соответствовать напряжению системы (например, 11 кВ/12 кВ, 33 кВ/35 кВ)
Номинальный ток: Должно покрывать потребности нагрузки (до 6300 А)
Способность к прерыванию: Должна превышать максимально возможный ток короткого замыкания (20 кА — 31,5 кА)
Рабочий механизм: Выбор между пружинным (стандартный вариант) или магнитным приводом на постоянных магнитах (для повышенной долговечности)

Процедуры испытаний и диагностики

Хотя вакуумный дугогаситель герметичен на весь срок службы, перед вводом в эксплуатацию необходимо провести пусконаладочные испытания для проверки целостности аппарата. Самая важная диагностика — тест на вакуумную целостность (или испытание на высокое напряжение). Поскольку визуально проверить уровень вакуума внутри непрозрачной керамической или стеклянной колбы невозможно, на разомкнутые контакты подают высокое напряжение. При нарушении вакуума снижается диэлектрическая прочность, и изоляция выходит из строя.

Также рекомендуется проводить измерение контактного сопротивления. С течением времени даже качественные медно-хромовые контакты могут приобрести дополнительное сопротивление. Использование микроомметра позволяет контролировать, чтобы сопротивление оставалось на низком уровне и предотвращать перегрев. Кроме того, механические испытания на время открытия и закрытия проверяют скорость выполнения этих операций, гарантируя, что дуга гасится за требуемые доли секунды.
