Подробное объяснение типов выключателей среднего напряжения

Выключатели среднего напряжения (ВСН): основные характеристики и принцип работы

Что такое выключатель среднего напряжения?

Выключатель среднего напряжения – это специализированное электротехническое коммутационное устройство, предназначенное для защиты и управления распределительными электросетями напряжением от 6 кВ до 35 кВ (по ГОСТ). В отличие от бытовых автоматических выключателей, эти промышленные компоненты рассчитаны на работу с высокими энергетическими нагрузками, характерными для подстанций энергоснабжающих компаний, промышленных предприятий и сетей возобновляемых источников энергии.

Ключевые функции ВСН сводятся к двум основным задачам:

Режимная эксплуатация: коммутация нагрузочных токов при обычных операциях по переключению сети
Защита от неисправностей: безопасное отключение мощных коротких замыканий (токами от 20 кА до 40 кА) для изоляции поврежденных участков сети без повреждения оборудования и инфраструктуры

Будь то монтаж в внутренних распределительных шкафах (например, серия VS1) или на наружных опорах линий электропередачи (например, серия ZW32), эти устройства являются основой надежной работы средне напряженных распределительных сетей.

Основные функции и значение в электросистемах

Надежность электросистемы напрямую зависит от качества защитного оборудования, и выключатели среднего напряжения выступают в роли первой линии защиты, обеспечивая непрерывность эксплуатации и безопасность работы. Их основные функции:

Отключение при неисправностях: основная задача – обнаружение и изоляция электрических неисправностей (коротких замыканий, перегрузок) за миллисекунды, что предотвращает катастрофические повреждения дорогостоящего оборудования (трансформаторов, генераторов)
Управление нагрузкой: возможность ручного или дистанционного переключения отдельных участков сети для балансировки нагрузок и планируемых остановок технического обслуживания
Безопасная изоляция: физическое разрывание цепи создает безопасные условия для работы персонала при обслуживании последующих участков линии

Для производителей ВСН обязательным является соблюдение высоких стандартов качества, включая сертификацию по ГОСТ и ISO 9001 – отказ такого оборудования в средне напряженной сети приводит к длительным простоям производства и серьезным опасностям для безопасности.

Основной принцип работы и гашение электрической дуги

Работа выключателя среднего напряжения основана на разъединении токонесущих контактов для разрыва электрической цепи. Однако при среднем напряжении простое открытие контактов недостаточно: ионизация воздуха образует проводящую плазменную разрядную дугу, которая поддерживает ток в цепи.

Эффективность ВСН определяется его способностью к гашению электрической дуги – технологией, которая обеспечивает погашение дуги и прекращение тока в цепи.

Алгоритм работы при отключении:

Разъединение контактов: по команде отключения рабочий механизм (обычно пружинный или магнитный) высвобождает энергию для быстрого разъединения подвижного контакта от неподвижного
Образование дуги: при разъединении контактов между ними возникает интенсивная электрическая дуга, поддерживающая протекание тока
Погашение дуги: дуга воздействует на диэлектрическую среду (вакуум или газ SF6), которая охлаждает дуговой канал и деионизирует его
Восстановление диэлектрических свойств: при естественном проходе переменного тока через ноль диэлектрическая среда мгновенно восстанавливает свои изоляционные свойства, предотвращая повторное возбуждение дуги и обеспечивая надежное разрывание цепи

Основные типы выключателей среднего напряжения по типу диэлектрической среды

В электропромышленности классификация ВСН основана прежде всего на типе среды, используемой для гашения электрической дуги. Выбор диэлектрика определяет график технического обслуживания, габаритные размеры устройства и его применимость для внутреннего или наружного монтажа. Ниже приведены основные технологии, используемые в практике эксплуатации сетей.

Вакуумные выключатели среднего напряжения (ВВСН)

Подробное объяснение типов выключателей среднего напряжения

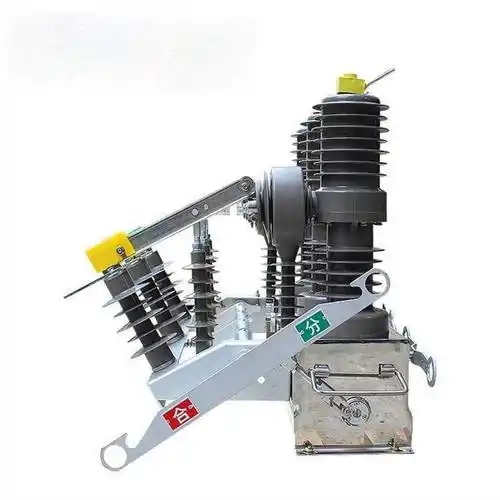

Вакуумные выключатели среднего напряжения

Вакуумная технология сегодня является доминирующим стандартом для средне напряженных установок напряжением от 6 кВ до 35 кВ (по ГОСТ). В таких выключателях разъединение контактов происходит внутри герметичного вакуумного разрывного узла. Благодаря исключительной диэлектрической прочности вакуума, электрическая дуга погасает практически мгновенно при первом проходе тока через ноль.

Мы используем эту технологию как основную в наших сериях VS1 (для внутреннего монтажа) и ZW32 (для наружного монтажа) – она обеспечивает высокую надежность при минимальном техническом обслуживании. В отличие от других типов устройств, здесь нет газа, который мог бы утечь, или масла, требующего замены. Для менеджеров объектов, заботящихся о долговечности оборудования, важно знать, что вакуумные выключатели способны работать десятилетиями при только регулярных простых механических проверках. Они компактны, пожаробезопасны и экологически чистые – это лучший выбор для современного распределительного оборудования.

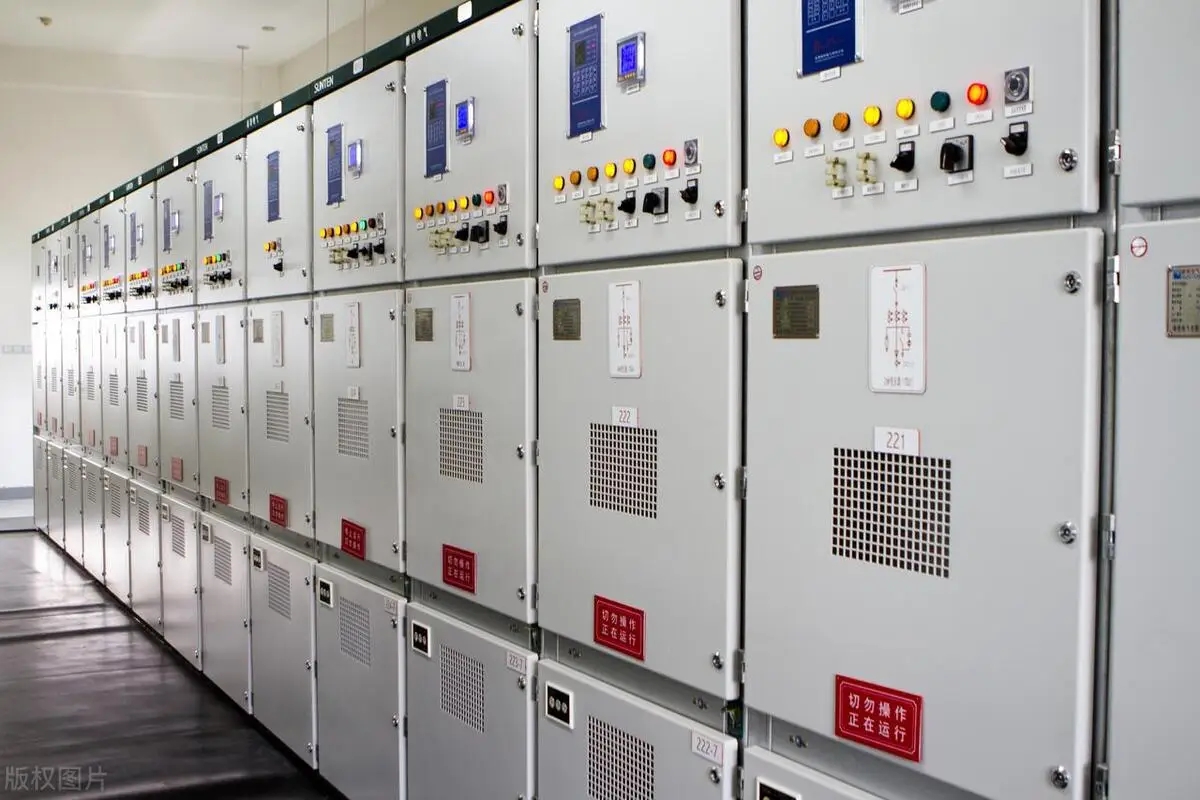

Выключатели среднего напряжения на газе SF6 (гексафториде серы)

Выключатели на газе SF6 используют под давлением гексафторид серы для гашения электрической дуги. SF6 – это высоко электроотрицательный газ, который эффективно поглощает свободные электроны, благодаря чему быстро восстанавливает свои диэлектрические свойства после разрыва цепи.

Мы применяем технологию на SF6 в установках, где требуется минимальная занимаемая площадь – например, в газовых изолируемых распределительных устройствах (ГИРУ), а также в отдельных вариантах наружного монтажа. Хотя такие выключатели отлично справляются с высокими напряжениями и токами, они требуют бережного обращения. Необходим постоянно контролировать давление газа – это гарантирует стабильную работу, а поскольку SF6 относится к мощным парниковым газам, при производстве и утилизации таких устройств обязательны строгие правила, исключающие негативное влияние на окружающую среду.

Подробное объяснение типов выключателей среднего напряжения

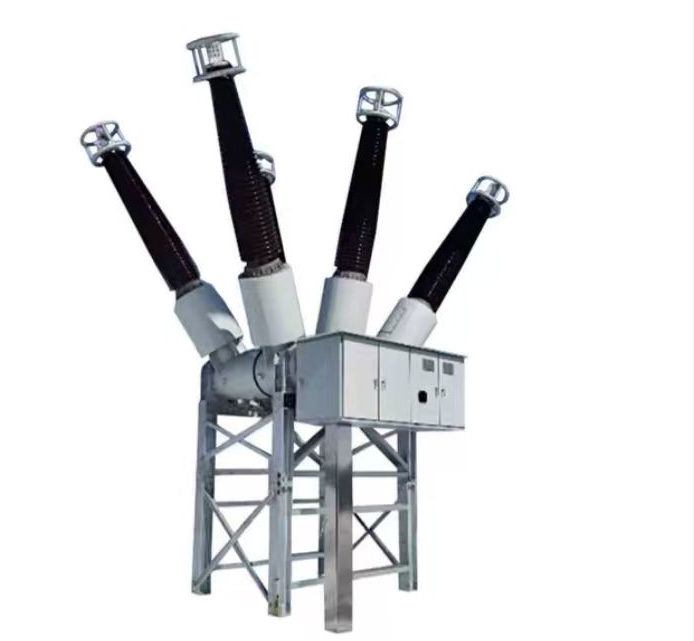

Воздушные выключатели (ВВ)

Воздушные выключатели гасят электрическую дугу атмосферным или сжатым воздухом. В старых конструкциях с магнитным дугогасителем дуга растягивается и охлаждается в воздуховых каналах. Если такие устройства до сих пор остаются стандартным решением для низковольтных сетей (ниже 1 кВ), то в средне напряженном секторе они в основном выведены из эксплуатации – на их место пришли вакуумные и газовые технологии на SF6.

Основные недостатки для использования в средне напряженных сетях – большой размер и высокие требования к техническому обслуживанию. Чтобы работать при напряжении 6 кВ и выше, воздушный выключатель нуждается в громоздких воздуховых каналах и частом обслуживании контактов. По сравнению с нашими компактными вакуумными выключателями они значительно менее практичны для современных подстанций, где всегда ограничено свободное пространство.

Подробное объяснение типов выключателей среднего напряжения

Масляные выключатели (МВ)

Масляные выключатели когда-то были основой электросетей. Их принцип работы основан на погружении контактов в трансформаторное масло: при образовании электрической дуги интенсивное тепло испаряет масло, образуя пузырь водорода, который охлаждает и гашает дугу. По конструкции их делят на масляные с полным погружением (с крупными баками) и масляные с малым объемом масла (с компактными масляными камерами).

Сегодня масляные выключатели относятся к устаревшей технике. Мы практически не рекомендуем их для новых средне напряженных установок – высок риск пожара, кроме того, обслуживание с маслом связано с дополнительными трудозатратами и загрязнением. Современные электросети требуют более чистого и безопасного функционирования, которое обеспечивают вакуумные и газоизолированные аналоги.

Специализированные выключатели постоянного тока среднего напряжения (ВСНПТ)

Хотя основная часть распределительных сетей работает по переменному току, развитие энергетики возобновляемых источников и систем хранения электроэнергии создало спрос на специализированные выключатели постоянного тока среднего напряжения. В отличие от переменного тока, который естественно проходит через ноль (что упрощает гашение дуги), постоянный ток поддерживает стабильное значение – для его безопасного отключения при неисправностях требуется высокотехнологичная конструкция.

Полупроводниковые выключатели постоянного тока среднего напряжения

Полупроводниковые выключатели стали значительным шагом вперед в области защитной техники. Вместо механических контактов, которые физически разъединяются, эти устройства используют мощные электронные компоненты – как правило, ИБПТ (изолированные затворы биполярных транзисторов) или ИГСТ – для прерывания тока.

Скорость: обеспечивают максимально быструю реакцию, часто устраняя неисправности за микросекунды
Обслуживание: отсутствие подвижных элементов практически исключает механический износ
Применение: идеальный вариант для высокочувствительного оборудования, где даже кратковременное падение напряжения неприемлемо

Гибридные выключатели постоянного тока среднего напряжения

Гибридные выключатели разработаны для баланса эффективности и скорости работы. Они сочетают низкие потери при пропускании тока через механический переключатель и высокую скорость отключения благодаря полупроводниковой электронике.

Режимная эксплуатация: ток проходит по механическому тракту, что минимизирует энергетические потери
Режим неисправности: ток мгновенно переключается на полупроводниковый ветвь, которая прерывает цепь
Эффективность: такая конструкция устраняет проблему нагрева, характерную для чисто полупроводниковых решений, при сохранении высокой скорости защиты

Эти высокотехнологичные защитные устройства становятся все более важными компонентами современной сетевой инфраструктуры – их часто интегрируют в системы, например, в сборные подстанционные модули для проектов по хранению электроэнергии от возобновляемых источников.

Ультрабыстрые механические переключатели для защиты сетей постоянного тока

Даже в сетях постоянного тока механическое переключение остается актуальным, если оно разработано для экстремальной скорости работы. Ультрабыстрые механические переключатели часто используются как разрывочный элемент в гибридных системах или как автономное защитное устройство в низконагруженных сетях постоянного тока.

Механизм: использует электромагнитное отталкивание или пиротехнические приводы для разъединения контактов за миллисекунды
Управление дугой: часто комплектуются активными резонансными цепями, которые принудительно создают момент прохода тока через ноль, позволяя вакуумному или газовому разрывному узлу погасить дугу
Надежность: после разрыва цепи формирует физический воздушный зазор, обеспечивая безопасную изоляцию участков сети

Классификация по типу монтажа и принципу управления

Подробное объяснение типов выключателей среднего напряжения

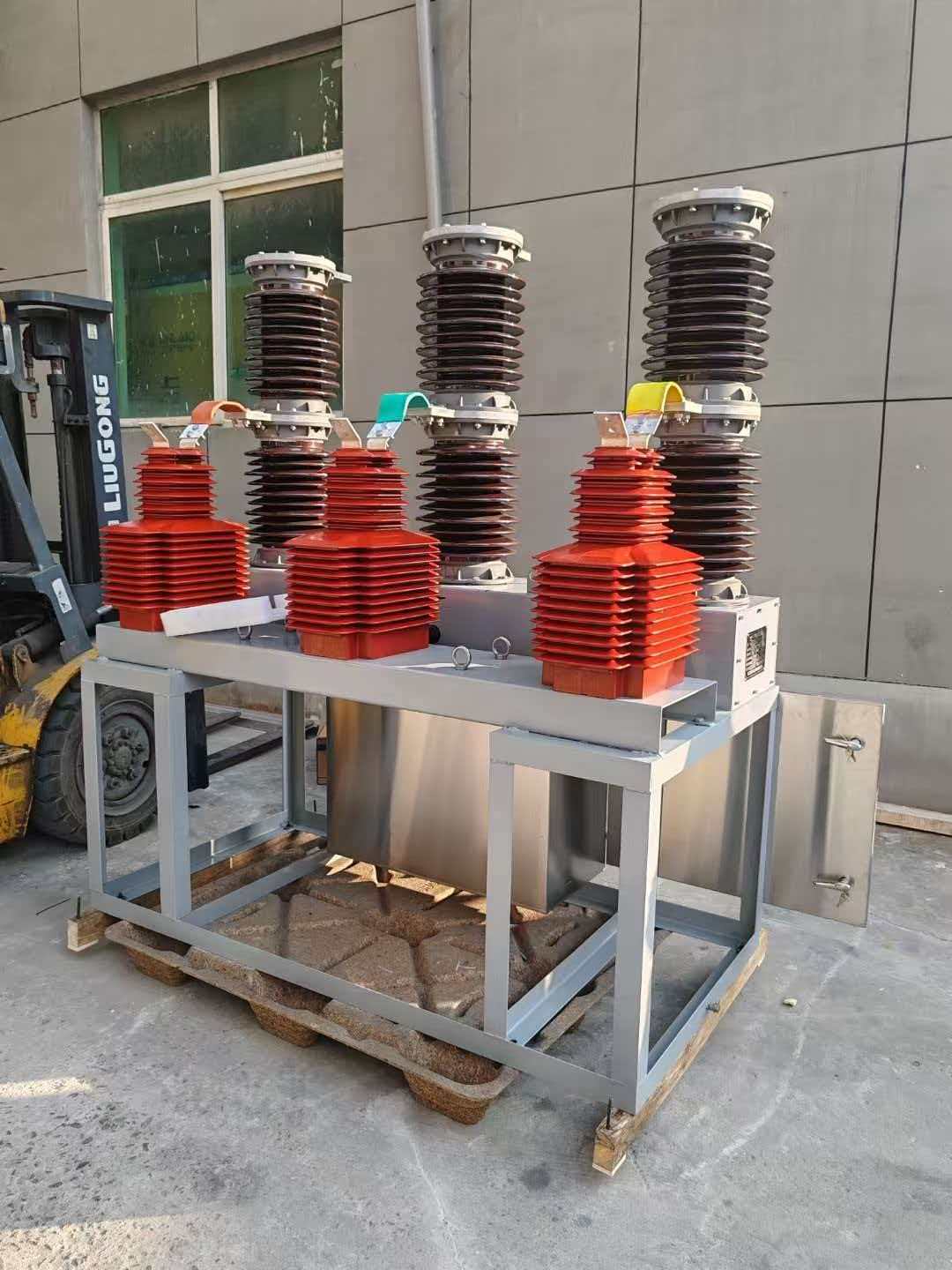

Классификация выключателей среднего напряжения (ВСН)

Классифицировать типы ВСН нельзя только по среде для гашения дуги – способ и место монтажа устройства играют ключевую роль при проектировании электросистем. Мы разделяем эти выключатели по условиям эксплуатации, типу рабочего механизма и конструкции монтажа, чтобы подобрать решение под конкретные нужды распределительной сети.

ВСН для внутреннего и наружного монтажа

Условия установки определяют требования к защитному корпусу и изоляции выключателя.

Для внутреннего монтажа: Разработаны для контролируемых условий, монтируются в металлические распределительные шкафы или бетонные камеры. Основное внимание уделяется компактности и высокой разрывной способности. Например, вакуумный выключатель для внутреннего монтажа ВЗГ-12ГД создан специально для интеграции в распределительное оборудование – он обеспечивает надежную защиту и экономит пространство.
Для наружного монтажа: Должен выдерживать тяжелые погодные условия – дождь, пыль, УФ-излучение, экстремальные температуры. Модели серии ZW32 монтируются на опорах линий, имеют прочный герметичный корпус (часто с изоляцией из силиконового каучука или фарфора), гарантирующий долгую надежную работу на воздушных распределительных линиях.

Механизмы ручного и электроприводного управления

Тип рабочего механизма определяет, как заряжается пружина закрытия и приводятся в действие контакты выключателя.

Ручное управление: Заряд пружины и закрытие выключателя осуществляются с помощью ручки или рычага. Это экономичное решение, обычно используемое для локального контроля или изоляции при техническом обслуживании, где дистанционное управление не требуется.
Электроприводное (моторное) управление: Заряд пружины выполняет электродвигатель, а закрытие/отключение – соленоиды. Это стандартное решение для современных электросетей, обеспечивающее дистанционное управление, автоматизацию и интеграцию с системами СКАДА. Большинство наших ВСН поддерживают оба режима управления, предусматривая ручной перепуск для работы в аварийных ситуациях.

Конструкции стационарного и выдвижного исполнения

Эта классификация описывает, как выключатель соединяется с основными шинами, и насколько просто его демонтировать для обслуживания.

Стационарное исполнение: Выключатель крепится болтами напрямую к шине и конструктивному каркасу. Такая конструкция экономична, но для технического обслуживания требуется полная остановка шины и ручное откручивание всех соединений.
Выдвижное исполнение: Выключатель монтируется на тележке или кассетном механизме. Его можно физически подвести к шинам (подключить) или отвести от них (отключить), не трогая подключенные к сети элементы. Это создает видимый изоляционный зазор, позволяет быстро заменить устройство или провести обслуживание – существенно сокращая время простоя критически важных объектов.

Подробное объяснение типов выключателей среднего напряжения

Сравнение: вакуумные выключатели (ВВСН) и выключатели на газе SF6

Выбор между вакуумными выключателями и устройствами на гексафториде серы – ключевое решение при проектировании средне напряженных электросистем. В компании Weisho мы производим оба типа оборудования, адаптированного под конкретные требования сетей, при этом наблюдаем четкий сдвиг предпочтений на рынке в зависимости от уровня напряжения и условий эксплуатации.

Экологический impacto и тенденции устойчивого развития

Самое существенное различие заключается в экологической безопасности. Вакуумные выключатели считаются универсальным «экологичным» решением для средне напряженных установок (6 кВ – 35 кВ по ГОСТ). Вакуумные разрывные узлы выполнены в виде герметичных корпусов, не выделяющих никаких газов, поэтому они абсолютно нейтральны для окружающей среды.

На противоположном конце – SF6, относящийся к мощным парниковым газам. Несмотря на высокую эффективность выключателей на этом газе, его эксплуатация требует строгого соблюдения экологических нормативов, исключающих утечки. На американском рынке тенденции устойчивого развития подталкивают энергетические компании и промышленные предприятия к переходу на вакуумную технологию: это позволяет снизить углеродный след и избежать возможных штрафов за нарушение норм выбросов газов.

Требования к техническому обслуживанию и ресурс работы

Для менеджеров объектов, стремящихся минимизировать время простоев, режим обслуживания оборудования становится решающим фактором при выборе.

Вакуумные выключатели (ВВСН)

Наши вакуумные выключатели, например серия VS1, разработаны так, что их разрывной узел практически не требует технического обслуживания. Контакты герметично запечатаны в вакуумном корпусе на весь срок эксплуатации. Устройства обладают высокой механической прочностью – их ресурс составляет обычно 10 000–30 000 операций. Такая надежность аналогична показателям нашей вакуумной контакторной техники, которая отлично себя проявляет при эксплуатации в режимах с высокой частотой коммутаций.

Выключатели на газе SF6

Эти устройства требуют периодической проверки газового давления. При падении давления вследствие утечки снижается диэлектрическая прочность среды, что делает выключатель небезопасным в эксплуатации. Даже несмотря на совершенствование современных герметизационных технологий, риск утечек добавляет дополнительный этап технического обслуживания – такого, который отсутствует у вакуумных устройств вовсе.

Для более полного понимания, как эти требования к обслуживанию влияют на общую безопасность системы, рекомендуется изучить различия между изоляторами и выключателями – это поможет четко определить функциональную роль каждого компонента распределительного оборудования.

Поведение электрической дуги и скорость восстановления диэлектрических свойств

Работа характеристики выключателей определяются физическими процессами гашения электрической дуги.

Сравнение свойств дугогашения:

Характеристика	Вакуумный выключатель (ВВСН)	Выключатель на газе SF6
Средство гашения дуги	Высокий вакуум	Газ SF6 (гексафторид серы)
Восстановление диэлектрики	Экстремально быстро: восстановление прочности практически мгновенно при проходе тока через ноль	От умеренно до быстрого: газ за счет электроотрицательных свойств поглощает электроны
Зазор между контактами	Малый зазор (короткий ход), требуется меньше энергии для работы	Более большой зазор по сравнению с вакуумными моделями
Риск повторного возбуждения дуги	Очень низкая вероятность повторного появления дуги	Низкая, но зависит от уровня газового давления
Мягкая коммутация	Возможность обрезания тока (требуется защита от перенапряжений при некоторых индуктивных нагрузках)	Более мягкое гашение дуги, как правило, щадящее для кабельной инфраструктуры

В средне напряженных сетях высокая скорость восстановления диэлектрических свойств вакуумных выключателей делает их непревзойденными при élimинации коротких замыканий и работе при многократных молниеносных разрядах. Такая быстрая реакция гарантирует, что электрическая дуга не возобновится после первого прохода тока через ноль, обеспечивая надежную защиту чувствительного оборудования на последующих участках сети.

Основные технические характеристики и номиналы

При выборе выключателя среднего напряжения для объекта или распределительной сети правильное чтение данных на шильдике уже половина успеха. Мы разрабатываем оборудование с соблюдением строгих производственных стандартов, гарантирующих безопасность эксплуатации и долгий ресурс работы. Ниже приведены ключевые параметры, на которые стоит обратить особое внимание.

Номинальное напряжение и номинальная длительная токовыносливость

Номинальное напряжение определяет требуемый класс изоляции выключателя. На наших производственных линиях мы специализируемся на стандартных уровнях среднего напряжения: 6 кВ, 10 кВ и 35 кВ (по российским стандартам). Этот параметр обязательно должен соответствовать напряжению вашей электросистемы – это предотвращает возникновение поверхностных пробоев изоляции.

Номинальная длительная токовыносливость – это величина тока, который выключатель может пропускать бесконечно долго без перегрева. Для большинства промышленных объектов и энергоснабжающих сетей мы предлагаем номиналы начиная от 630 А для стандартных питающих линий, а также варианты на 1250 А, 1600 А, 2500 А и 3150 А – для главных вводов и тяжелонагруженных цепей.

Типовой диапазон технических характеристик:

Параметр	Типовые номиналы
Номинальное напряжение	6 кВ, 10 кВ, 35 кВ
Номинальный ток	630 А, 1250 А, 2000 А, 3150 А
Частота	50 Гц (ГОСТ)

Разрывная и коммутационная способность при коротком замыкании

Этот номинал определяет максимальный ток короткого замыкания, который выключатель может безопасно отключить без самоповреждения. При возникновении короткого замыкания выделяется огромная энергия – наши вакуумные выключатели обычно имеют разрывную способность от 20 кА до 40 кА (по ГОСТ).

Выбор правильной разрывной способности предотвращает катастрофический отказ оборудования. Для наружных распределительных сетей, где часто возникают кратковременные неисправности, наиболее эффективным решением является монтаж надежных столбных автоматических перезаключателей: они отключают участок при коротком замыкании и самостоятельно восстанавливают подачу электроэнергии, если неисправность устранилась сама собой.

Стандарты механической и электрической выносливости

Показатели выносливости определяют ресурс оборудования при эксплуатации.

Механическая выносливость: Количество разрядов и замыканий выключателя в холостом режиме (у наших вакуумных моделей этот показатель обычно составляет 10 000 операций).
Электрическая выносливость: Количество возможных отключений тока короткого замыкания полного номинала.

Высокая выносливость сокращает время простоев оборудования на техническое обслуживание. Для дополнительной гарантии безопасности во время обслуживания в промышленной практике принято монтировать видимый разъединитель на входе внутреннего распределительного оборудования – он позволяет персоналу визуально убедиться в отсутствии напряжения в цепи перед началом работ с выключателем. Все наши устройства производятся по системе ISO 9001 с обязательным соблюдением ГОСТ, что гарантирует соответствие заявленным номиналам выносливости в реальных условиях эксплуатации.

Подробное объяснение типов выключателей среднего напряжения

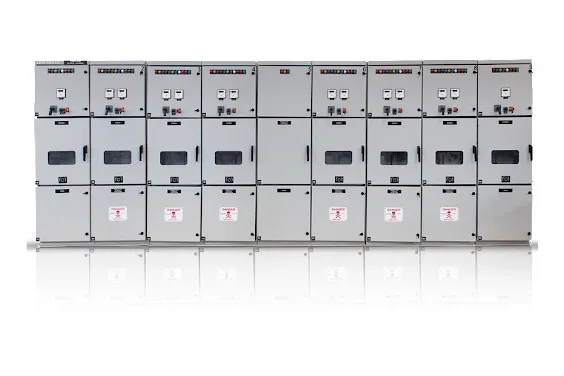

Область применения выключателей среднего напряжения (ВСН)

Промышленные электростанции и распределительные системы

В промышленности простои оборудования напрямую приводят к финансовым потерям. Мы разрабатываем выключатели среднего напряжения как основу распределения электроэнергии для заводов, горнодобывающих предприятий и перерабатывающих производств. В таких условиях обычно используются системы напряжением 6 кВ и 10 кВ для питания мощного оборудования — крупных электродвигателей, насосов и конвейерных лент.

Наши вакуумные выключатели (ВВСН), особенно серия VS1 для внутреннего монтажа, созданы для частых коммутационных операций, которые требуются в производственных условиях. Они защищают критически важные трансформаторы и распределительное оборудование от коротких замыканий и перегрузок. Благодаря мгновенной изоляции поврежденных участков сети мы гарантируем, что единичная электрическая неисправность не остановит всю производственную линию, поддерживая безопасность работы и непрерывность процессов.

Энергетика возобновляемых источников и интеграция солнечных сетей

Быстрое развитие зеленой энергетики создало огромный спрос на надежное коммутационное оборудование для солнечных и ветровых электростанций. Здесь выключатели среднего напряжения выступают как ключевой элемент, регулирующий передачу электроэнергии от генераторов в общую энергосистему.

Солнечные электростанции: Выключатели монтируются в коллекторных системах для суммирования электроэнергии от инверторов перед повышением напряжения.
Ветровые турбины: Они защищают внутренние электрические системы турбин и управляют подключением к коллекторной сети.

Мы сосредотачиваемся на производстве оборудования, способного выдерживать переменные нагрузки и тяжелые погодные условия, характерные для удаленных объектов возобновляемой энергетики. Стабильное подключение обеспечивает эффективную выработку и передачу электроэнергии, защищая при этом дорогостоящую инфраструктуру генерационных объектов.

Подстанции энергоснабжающих компаний и основное распределительное оборудование

Энергетические компании используют наше оборудование для основных и второстепенных распределительных подстанций — именно здесь общая энергосистема разветвляется для питания жилых районов и коммерческих районов. Для внутренних подстанций стандартным решением является компактное распределительное оборудование с нашими ВВСН: оно обеспечивает максимальную безопасность при ограниченном свободном пространстве.

Для наружной инфраструктуры главное требование — прочность. Мы монтируем столбные выключатели, например серию ZW32, для секционирования линий электропередачи и изоляции неисправностей в распределительной сети. В отдельных ситуациях с высокими нагрузками предпочтение отдается газоизолированной технологии. Так, наружный высоковольтный выключатель на газе SF6 серии LW30-72,5 обладает превосходной дугогасительной способностью и устойчивостью к внешним воздействиям — он идеально подходит для подстанций, требующих надежной защиты при наружном монтаже. Все эти компоненты работают в комплексе, обеспечивая стабильность работы сети и минимизируя влияние отказов на потребителей.
