• Изоляция — безопасное отключение цепи с четким видимым разрывом

• Защита от перегрузки тока — использование предохранителя для прерывания опасных аварийных токов

• Что такое разъединительный предохранительный переключатель на практике

• Как он работает внутри (без излишнего жаргона)

• Где он используется в солнечных ПВ‑системах, зарядных станциях Электромобилей, промышленном распределении и других отраслях

• Как выбрать правильную модель, которая действительно соответствует вашим приложениям и стандартам

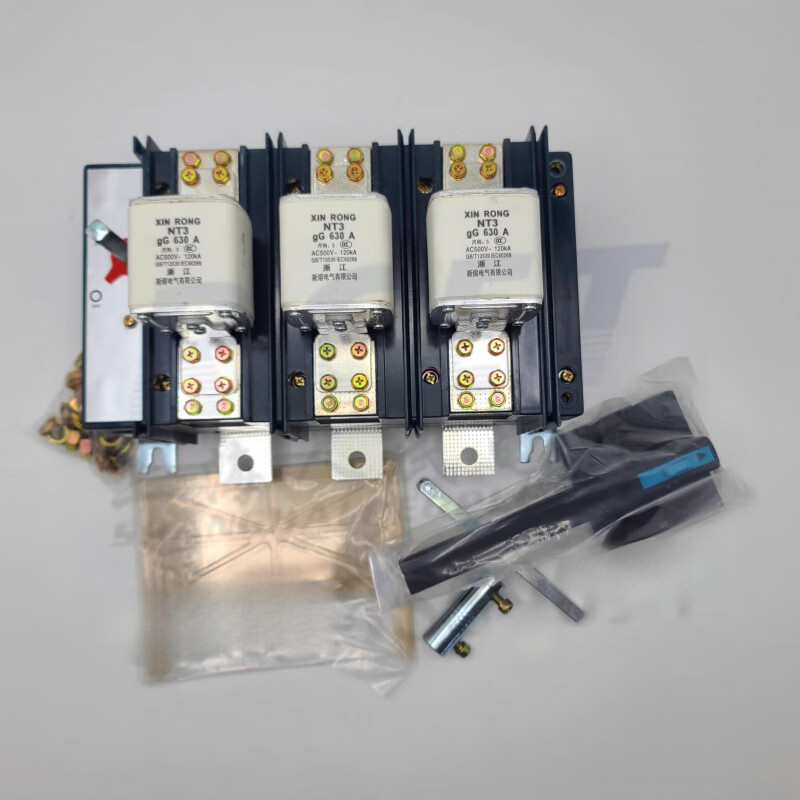

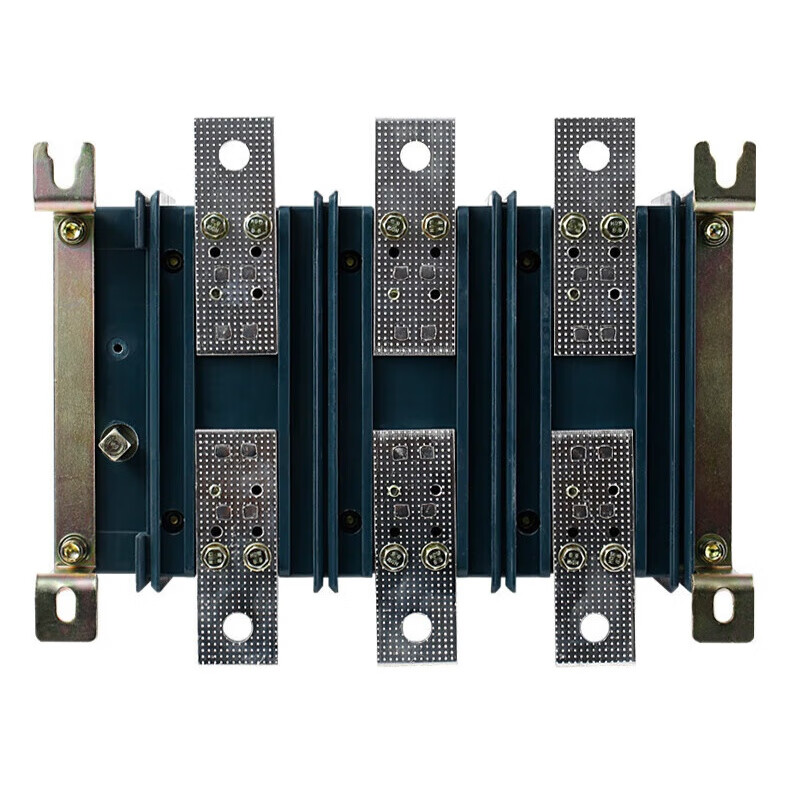

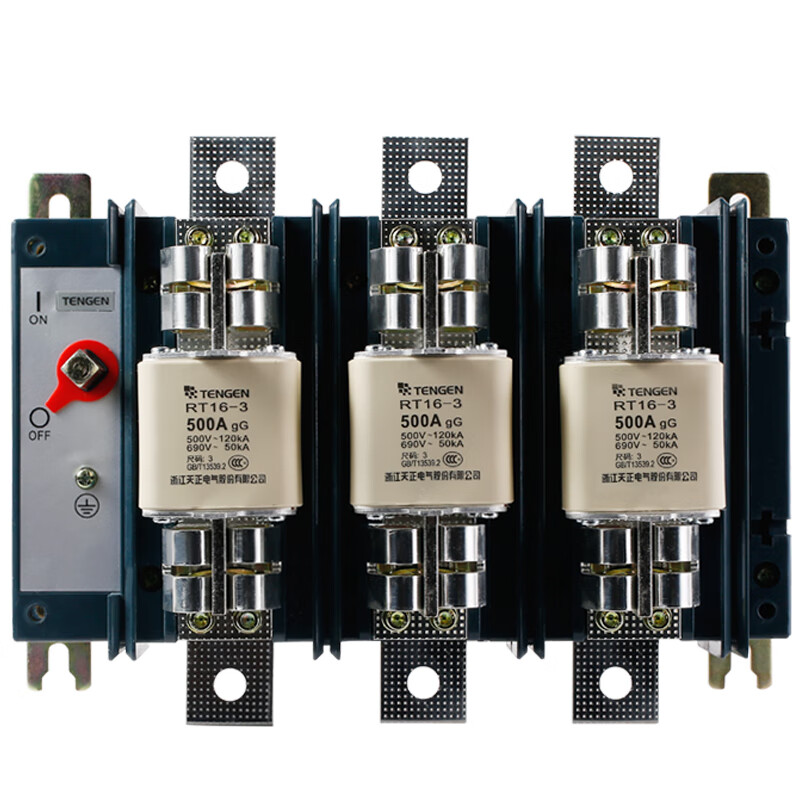

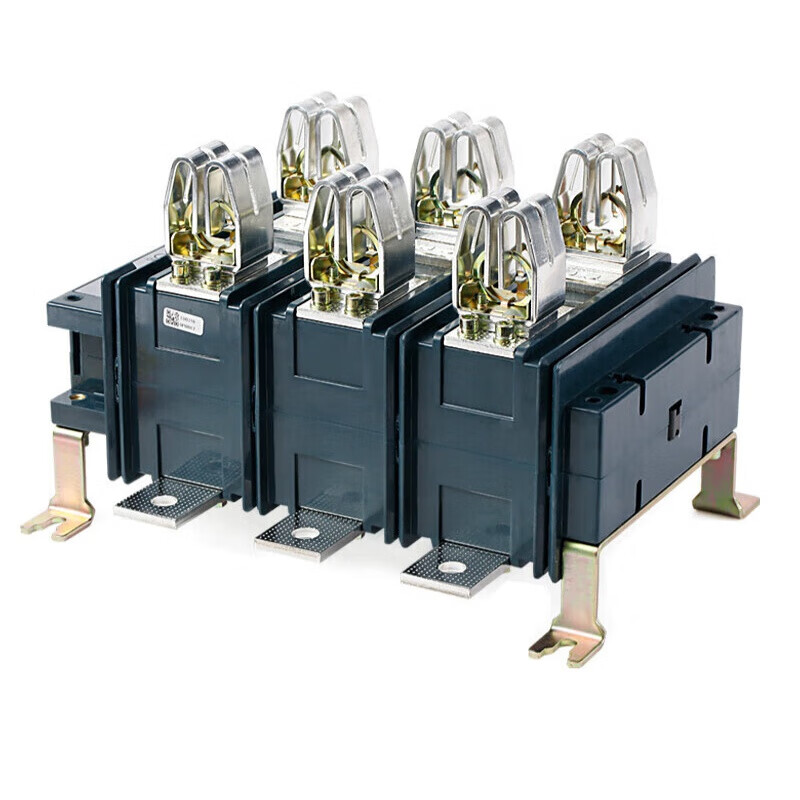

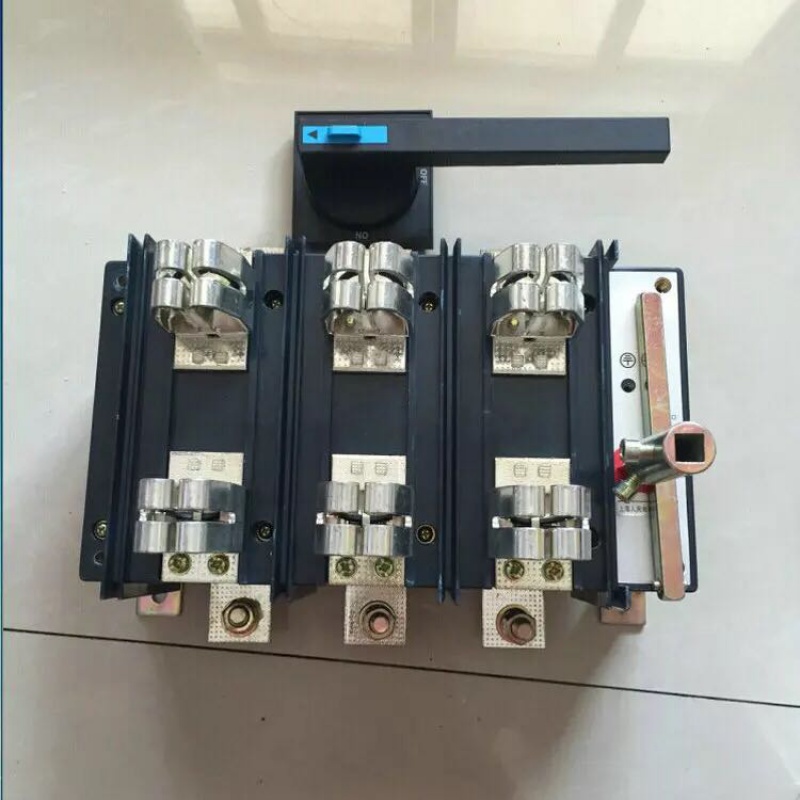

Разъединительный предохранительный переключатель — простое определение

Что такое разъединительный предохранительный переключатель на простом языке?

• Разъединительный переключатель — для безопасной изоляции цепи

• Ножку для предохранителя — для обеспечения защиты от перегрузки тока и короткого замыкания

Основные функции: изоляция + защита от перегрузки тока в одном устройстве

Изоляция (отключение)

• Обеспечивает четкую функцию включения/отключения с механической ручкой

• Создает видимый изоляционный зазор между линией питания и нагрузкой

• Может быть запечатан на положении «ОТКЛЮЧЕНО» с помощью шпильки для системы блокировки‑маркировки (LOTO)

Защита от перегрузки тока / короткого замыкания

• Использует предохранители с высокой разрывающей способностью (HRC) (NH, цилиндрические, класса J/CC, BS88 и т.д.)

• Быстро устраняет короткие замыкания и перегрузки

• Обеспечивает высокую разрывающую способность и селективную координацию с устройством выше по течению тока

Именно поэтому многие инженеры рассматривают разъединительный предохранительный переключатель как «спинной ось» устройства в критических линиях питания, ПВ‑строках, системах накопления энергии (BESS), щитах управления приводами (MCC) и оборудовании для быстрого заряда постоянного тока.

Почему использовать разъединительный предохранитель вместо обычного переключателя или изолятора?

• Не обеспечивает защиту от перегрузки тока

• Не может прерывать высокие аварийные токи

• Обычно предназначен только для работы при отключенной нагрузке

Интегрированная защита

Высокая надежность при авариях

Экономия места и проводки

Безопасная эксплуатация

Разъединительный предохранитель vs переключатель с разрывом нагрузки vs автоматический выключатель

Когда я выбираю каждое устройство:

• Устойчивость к высоким аварийным токам

• Простая, надежная защита

• Видимая, запечатываемая изоляция

• Приложения на постоянном токе или ПВ‑системы (например, разъединительный предохранительный переключатель постоянного тока 1500 В)

Я использую обычный переключатель с разрывом нагрузки, когда:

• Защита уже обеспечена устройством выше по течению тока

• Мне нужно только локальная изоляция, а не локальная защита

Я использую автоматический выключатель + изолятор, когда:

• Нужны регулируемые параметры отключения, измерение или коммуникация

• Хочу, чтобы устройство отключалось и автоматически включалось обратно (после проверки)

Как работает разъединительный предохранительный переключатель

Основные внутренние части (на простом языке)

• Ручка — Элемент, который вы поворачиваете на двери/передней панели. Управляет внутренним механизмом переключения. Часто может быть запечатана для системы блокировки‑маркировки (LOTO).

• Подвижные контакты — Металлические части, соединенные с ручкой, которые физически движутся для открытия или закрытия цепи.

• Фиксированные контакты — Статические терминалы, которые подключаются к проводам линии/нагрузки или шинам.

• Держатели предохранителей — Изоляционные поддонов или зажимы, которые удерживают предохранитель NH, цилиндрический, BS88 или UL класса J/CC и соединяют его между контактами.

Как ручка открывает и закрывает разъединительный предохранительный переключатель

Включение (закрытие)

• Поворот ручки в положение «ВКЛЮЧЕНО» приводит подвижные контакты к фиксированным и плотно зажимает их вокруг терминалов предохранителя.

• Пружинные механизмы обеспечивают быструю «снайп»‑действие, благодаря которому контакты закрываются быстро, ограничивая образование дуги и нагрев.

Отключение (открытие)

• Поворот ручки в положение «ОТКЛЮЧЕНО» отводит подвижные контакты от фиксированных, разрывая цепь с обеих сторон предохранителя.

• В многих конструкциях после этого можно вынуть держатель предохранителя для проверки или замены.

Работа при нагрузке и без нагрузки

Разъединительный предохранительный переключатель для работы при нагрузке (переключатель с разрывом нагрузки с предохранителем)

• Разработан для безопасной эксплуатации при протекании тока.

• Имеет дуговые корзины и конструкцию контактов для безопасного разрыва рабочего тока, а в многих моделях — и пусковых токов двигателей или трансформаторов.

• Типично используется для промышленных линий питания, ПВ‑строк постоянного тока и шкафов систем накопления энергии (BESS).

Разъединительный предохранительный переключатель для работы без нагрузки

• Можно отключить только при уже отключенной нагрузке или в режиме без нагрузки.

• Используется преимущественно для изоляции и замены предохранителей, а не для обычного коммутирования нагрузки.

Образование и гашение дуги

• Геометрия контактов быстро растягивает дугу при разделении контактов.

• Дуговые корзины/дуговые барьеры разделяют и охлаждают дугу на мелкие сегменты.

• Изоляционные стенки и камеры отводят дугу от оператора и чувствительных элементов.

Как элемент предохранителя тает и устраняет аварию

Предохранитель внутри разъединителя — это элемент, который фактически прерывает сильные перегрузки тока и короткие замыкания:

• При нормальной нагрузке элемент предохранителя остается холодным и неограниченно переносит номинальный ток.

• При перегрузке элемент постепенно нагревается и в итоге тает, разрывая цепь.

• При коротком замыкании ток резко возрастает. Предохранитель HRC (NH, BS88, класс J и т.д.) тает за миллисекунды, а наполнитель (часто кварцевый песок) помогает гасить образовавшуюся дугу.

• Авария устраняется внутри корпуса предохранителя, в то время как разъединитель обеспечивает функцию коммутирования и изоляции.

Что означает «видимая изоляция»

Основное преимущество запечатываемого предохранительного изолятора — видимая изоляция:

• В многих конструкциях разъединительных предохранителей NH и вертикальных разъединительных предохранительных переключателей при отключенной ручке и вынутом держателе предохранителя можно визуально определить физический зазор между линией и нагрузкой.

• Это дает техническим специалистам четкое подтверждение того, что цепь изолирована, перед началом работ.

• В сочетании с запечаткой и механическими блокировками это поддерживает практики блокировки‑маркировки (LOTO) OSHA, широко используемые на заводах и центрах обработки данных США.

Место разъединительного предохранителя в панели или ПВ‑строке

Основные щиты распределения низкого напряжения/распределительные щиты

• В качестве входных или выходных линий питания для крупных нагрузок, подпанелей или трансформаторов. Часто монтируются на панели с подключением к шинам.

Щиты управления приводами (MCC)

• На входе каждой линии питания двигателя (на стороне линии) для защиты от короткого замыкания и изоляции при обслуживании.

Комбинирующие ящики ПВ‑систем и цепи ПВ‑строк

• Держатели предохранителей ПВ‑строк с разъединителем на каждой строке или группе строк. Часто используются при напряжении 1000 В и 1500 В постоянного тока для солнечных установок масштаба электросетей.

Системы накопления энергии (BESS) и шкафы инверторов

• На выходе каждого стеллажа батарей и на входе/выходе постоянного тока инверторов.

Быстрые зарядные станции электромобилей и источники питания постоянного тока

• На стороне постоянного тока для защиты от аварий и безопасной изоляции при обслуживании.

Размещение всегда осуществляется выше по течению тока относительно защищаемого и изолируемого оборудования — на стороне линии, подключенной к шинам или входным проводам; на стороне нагрузки — подключенной к проводам ниже по течению, приводам, инверторам или стеллажам.

Разъединительный предохранитель vs другие защитные устройства

Разъединительный предохранитель vs изолятор (разъединитель)

• Изоляцию — четкие, видимые открытые контакты, обычно запечатываемые для системы LOTO.

• Защиту от перегрузки тока — встроенные предохранители, которые сгорают при перегрузках или коротких замыканиях.

Только изолятор

• Устройство выше по течению уже защищено автоматическими выключателями

• Некритические цепи с низким уровнем аварийных токов

• Щит распределения, где автоматический выключатель уже обеспечивает полную защиту

Разъединительный предохранительный переключатель

• Высокие уровни аварийных токов (промышленность, ПВ‑системы, BESS, постоянный ток для ЭМ)

• Потребность в быстрой, селективной устранении аварий с помощью предохранителей

• Требования кодексов или производителей оборудования к предохранительной изоляции

Разъединительный предохранитель vs переключатель с разрывом нагрузки

• Без нагрузки (можно открыть только после устранения тока предохранителем), или

• С нагрузкой / переключатель с разрывом нагрузки с предохранителем (рассмотренный на работу с нагрузкой и имеющий предохранители).

Переключатель с разрывом нагрузки

• В качестве основного переключателя, где автоматические выключатели выше по течению обеспечивают защиту

• Для простого коммутирования линий питания в коммерческих панелях

Разъединительный предохранитель / переключатель с разрывом нагрузки с предохранителем

• Для линий питания или ПВ‑строк, где нужны и коммутирование, и высококачественная защита предохранителями

• Для двигателей, трансформаторов и цепей постоянного тока, где автоматические выключатели модульного типа менее экономически эффективны

Разъединительный предохранитель vs разъединительный предохранительный переключатель (терминология)

• Разъединительный предохранитель/разъединительный предохранительный переключатель — распространены по стандарту IEC 60947‑3.

• Разъединительный предохранительный переключатель / предохранительный изолятор — распространенные термины в США.

На практике, когда мы говорим:

• Разъединительный предохранитель — акцент на безопасном отключении + встроенные предохранители.

• Разъединительный предохранительный переключатель / переключатель с разрывом нагрузки с предохранителем — обычно означает, что устройство рассмотрено на коммутирование с нагрузкой + защиту предохранителями.

Разъединительный предохранитель vs автоматический выключатель + отдельный изолятор

• Автоматический выключатель модульного типа (MCCB) — для защиты + коммутирования

• Отдельный изолятор (или сам автоматический выключатель) — для видимой изоляции

В разъединительном предохранительном переключателе вы получаете:

• Предохранители для защиты

• Четко видимый, запечатываемый изоляционный переключатель

• Одно компактное, часто более дешевое устройство

Основные различия:

Я использую MCCB + изолятор там, где нужны:

• Регулируемые параметры отключения

• Интеграция с выключательными блоками, коммуникацией и измерением

Я использую разъединительные предохранители там, где нужны:

• Очень высокая способность к короткому замыканию, низкая энергия прохождения

• Компактное, экономически эффективное, соответствующее кодексам устройство для изоляции и защиты вместе

Плюсы и минусы vs автоматические выключатели модульного типа (MCCB)

Разъединительный предохранительный переключатель — плюсы:

• Очень высокая разрывающая способность с использованием предохранителей NH/HRC

• Отличная селективная координация и низкая энергия прохождения

• Простая, надежная работа; нет необходимости настраивать выключательные блоки

• Компактные размеры; часто дешевле эквивалентного MCCB в системах постоянного тока и ПВ‑системах с высокими аварийными токами

• Легко проверить изоляцию визуально

Разъединительный предохранительный переключатель — минусы:

• Предохранители нужно заменять после аварии

• Отсутствие регулируемых кривых отключения — выбираются через тип/номинал предохранителя

• Мониторинг и удаленное указание обычно проще, чем у умных MCCB

MCCB — плюсы:

• Возможно перезагрузить после устранения аварии

• Регулируемые параметры, электронные варианты отключения, измерение и коммуникация

• Часто предпочитаются в качестве основных автоматических выключателей и в панелях по UL 489

MCCB — минусы:

• Может быть дороже при высоких номиналах разрыва

• В некоторых схемах последовательной защиты может не координироваться так хорошо, как предохранители

• Большие размеры в приложениях с высоким током и высокими аварийными токами по сравнению с разъединительным предохранительным переключателем

Когда обычный изолятор не достаточно

• Доступный аварийный ток высокий и требует серьезного ограничения

• У вас есть ПВ‑строки, шины постоянного тока, стеллажи BESS или выходы постоянного тока для ЭМ, которые должны быть как изолированы, так и защищены при напряжении 600–1500 В постоянного тока

• Руководства производителей оборудования или стандарты UL/IEC требуют предохранительной защиты

• Нужна надежная селективная координация после основного автоматического выключателя

• Система критична для безопасности: центры обработки данных, больницы, железнодорожное электроснабжение или производственные линии

Основные области применения разъединительного предохранительного переключателя

Разъединительные предохранительные переключатели (также называемые предохранительными изоляционными переключателями или комбинированными предохранительными переключателями) используются везде, где требуется безопасная изоляция и высококачественная защита от перегрузки тока в одном компактном устройстве. Ниже представлены наиболее распространенные области их применения на рынке США.

Солнечные ПВ‑системы и защита ПВ‑строк (до 1500 В)

• Используется на ПВ‑строках, распределительных ящиках массивов и комбинирующих ящиках

• Рассмотрен на напряжение 1000 В или 1500 В постоянного тока для солнечных установок масштаба электросетей

• Защищает кабели и оборудование от коротких замыканий и обратных токов

• Обеспечивает запечатываемую видимую точку изоляции, чтобы технические специалисты могли безопасно работать

• Часто используется в качестве держателя предохранителя ПВ‑строк с разъединителем для каждого входа строки

Промышленные распределительные щиты и щиты управления приводами

• Питает подпанели, щиты управления приводами (MCC) и крупные нагрузки

• Лучше справляется с высокими пусковыми токами и уровнями коротких замыканий, чем многие автоматические выключатели

• Обеспечивает селективную координацию с предохранителями выше по течению и устройствами ниже по течению

• Позволяет одновременно изолировать и защищать двигатели, трансформаторы и линии питания

Зарядные станции электромобилей и быстрые зарядные устройства

• Используется на стороне входа переменного тока для защиты линий питания и распределительных панелей

• Используется на стороне постоянного тока быстрых зарядных устройств для защиты шин постоянного тока и модулей

• Поддерживает высокий номинальный ток и высокий номинал разрыва для аварийных ситуаций

• Обеспечивает запечатываемый предохранительный изолятор для безопасного обслуживания

Железнодорожное электроснабжение, тяговые системы и подвижной состав

• Используется в подстанциях тягового питания постоянного тока и вспомогательных распределительных панелях

• Защищает тяговые линии питания, вспомогательные преобразователи, системы кондиционирования и контрольные цепи

• Требует высокой разрывающей способности и очень прочной конструкции, устойчивой к вибрациям

• Часто разработан в виде вертикальных разъединительных предохранительных переключателей для компактных высоких панелей

Коммерческие здания, центры обработки данных и критические нагрузки

• Устанавливаются в основных распределительных щитах, подпанелях и панелях входа/выхода ИБП

• Защищают системы ИБП, холодильные установки, крупные системы вентиляции и кондиционирования, ИТ‑нагрузки и вертикальные линии питания

• Обеспечивают селективную защиту, благодаря которой авария в одной ветви не приводит к отключению всего объекта

• Создает четкую точку изоляции для безопасной работы с критическими линиями питания и оборудованием

Системы накопления энергии (BESS) и шкафы инверторов

• Используется между стеллажами батарей, шинами постоянного тока и инверторами

• Обеспечивает защиту от коротких замыканий и изоляцию при напряжении постоянного тока до 1500 В

• Помогает ограничить энергию аварии в литиевых батарейных системах, снижая риск повреждений

• Позволяет быстро визуально подтвердить, что строка или стеллаж батарей изолирован

Типичные места установки

• Основные распределительные щиты — в качестве входных устройств, линий питания и секционеров

• Распределительные панели — для крупных ветвей цепей и групп двигателей

• Комбинирующие ящики ПВ‑систем и распределительные ящики постоянного тока — по одному на строку или группу строк

• Шкафы инверторов и шасси с силовым оборудованием — между источником постоянного тока и силовой электроникой

• Контрольные панели и щиты управления приводами — в виде предохранительных изоляторов для двигателей, трансформаторов и приводов

Независимо от того, называется ли это переключателем с разрывом нагрузки с предохранителем, разъединительным предохранительным переключателем или предохранительным изолятором, суть одинакова: это компактное устройство, которое безопасно отключает и надежно защищает высококачественное оборудование и критические нагрузки.

Типы и классификация разъединительных предохранительных переключателей

Разъединительный предохранительный переключатель переменного тока (AC) vs постоянного тока (DC)

• Разъединительный предохранительный переключатель переменного тока (AC) — используется в стандартных электроснабжениях зданий и промышленности (120/240/480/600 В переменного тока).

• Разъединительный предохранительный переключатель постоянного тока (DC) — разработан для ПВ‑строк, систем накопления энергии (BESS), зарядных станций электромобилей и шин постоянного тока, часто с напряжением до 1000–1500 В постоянного тока.

• Версии для постоянного тока имеют более надежную систему гашения дуги и явно указанные характеристики для постоянного тока на маркировке (искать DC‑21/22/23 или DC‑PV, а также 1000–1500 В постоянного тока).

• Для солнечных систем и систем накопления энергии я всегда выбираю разъединительный предохранительный переключатель постоянного тока 1500 В, сертифицированный специально для ПВ‑систем или батарей — без предположений, без

Количество полюсов: 1P, 2P, 3P, 4P

• 1P (1 полюс) — Простая ПВ‑строка или один фазный провод; распространен в качестве держателя предохранителя ПВ‑строк с разъединителем.

• 2P (2 полюса) — Однофазное электроснабжение 240 В переменного тока (L‑L) или положительный/отрицательный полюсы постоянного тока; типично для небольших шкафов ПВ‑систем и систем накопления энергии.

• 3P (3 полюса) — Трехфазные промышленные нагрузки, панели управления двигателями и распределительные щиты (480/600 В переменного тока).

• 4P (4 полюса) — Трехфазное электроснабжение с изоляцией нейтрали; используется в коммерческих панелях, где требуется полная изоляция нейтрали и явная изоляция.

Номинальные токи: 32 А до 1600 А и выше

• Распространенные размеры: 32 А, 63 А, 100 А, 160 А, 250 А, 400 А, 630 А, 800 А, 1250 А, 1600 А и выше.

• Для малых ветвей цепей и ПВ‑строк: 32–160 А.

• Для основного питания, щитов управления двигателями и крупных распределительных щитов: 400–1600 А и выше.

Поддерживаемые типы и размеры предохранителей

• Предохранители NH (DIN) / разъединительный предохранитель NH — Очень распространены в промышленности и электросетях при высоких токах; отличная разрывающая способность.

• Цилиндрические предохранители (например, 10x38, 14x51, 22x58 мм) — Используются для ПВ‑строк, контрольных цепей и малых нагрузок.

• Предохранители BS88 — Популярны в многих коммерческих/промышленных технических заданиях, особенно в устаревших конструкциях или проектах под влиянием британских стандартов.

• Предохранители UL класса J/CC — Стандарт в североамериканских панелях и приложениях с двигателями; использую их, когда нужна низкая энергия прохождения и простая координация по UL.

Категории применения: AC‑20, AC‑22, AC‑23, DC‑21, DC‑22, DC‑23

• AC‑20 / DC‑20 — Только изоляция, без коммутирования нагрузки — по сути, разъединитель без нагрузки.

• AC‑22 / DC‑22 — Смешанные резистивные/индуктивные нагрузки, умеренная нагрузка на коммутацию.

• AC‑23 / DC‑23 — Тяжелые нагрузки на двигатели или высокоиндуктивные нагрузки, частая коммутация — это соответствует режиму работы переключателя с разрывом нагрузки с предохранителем.

Внутреннее vs уличное монтирование и категории защиты корпуса

• Разъединительные предохранительные переключатели для внутреннего монтажа — Часто имеют категорию IP20/IP30 внутри панели, что обеспечивает защиту от прикосновений пальцами.

• Разъединительные предохранительные переключатели для уличного монтажа или агрессивных сред — Использую устройства в корпусах IP65 или IP66, либо монтирую их внутри корпусов NEMA 3R/4/4X.

Типы монтажа: на панель, в распределительный щит, в линию

• Разъединительный предохранительный переключатель на панель — Монтируется через дверь или переднюю панель с ручкой; подходит для щитов управления двигателями (MCC) и коммерческих распределительных щитов.

• Разъединительный предохранительный переключатель в распределительный щит / вертикальный — Устанавливается на шины или в вертикальные секции; идеально для высокоамперных линий питания и модульного коммутационного оборудования.

• Разъединительный предохранительный переключатель в линию — Монтируется в кабельные линии для полевого оборудования, ПВ‑строк или оборудования на крыше, где нужен локальный разъединительный предохранитель.

Стандарты и сертификаты для разъединительных предохранительных переключателей

При выборе разъединительного предохранительного переключателя для проекта в США стандарты и сертификаты являются обязательными требованиями. Они свидетельствуют о том, что устройство прошло испытания и действительно соответствует заявленным на маркировке характеристикам — особенно в условиях аварий.

IEC 60947‑3 — глобальный базовый стандарт для разъединительных предохранительных переключателей

• Параметры коммутирования и изоляции (способность к включению/разрыву, категории применения — AC‑22, AC‑23, DC‑21, DC‑23)

• Диэлектрическая прочность и сопротивление импульсному напряжению

• Механическую долговечность (количество рабочих циклов)

• Пределы температурного подъема при номинальном токе

• Безопасные расстояния воздушного зазора и протекания тока по поверхности

UL 98 и UL 508 — требования Северной Америки

• Сертифицированных промышленных контрольных панелях

• Коммерческих зданиях

• Центрах обработки данных

• Оборудовании для зарядки электромобилей

• Корпусах ПВ‑систем и систем накопления энергии (BESS)

UL 98 — Закрытые и скрытые переключатели

• Безопасном коммутировании при нагрузке

• Работе при коротких замыканиях

• Надлежащей защите корпуса и оператора

UL 508 — Промышленное контрольное оборудование

Специальные стандарты для ПВ‑систем и постоянного тока: IEC DC‑PV2 и UL 98B

IEC 60947‑3 DC‑PV2

• Высокое напряжение постоянного тока (до 1500 В постоянного тока)

• Аварийные режимы, характерные для ПВ‑систем

• Определенные категории применения для постоянного тока (например, DC‑21B, DC‑22B, DC‑23B)

UL 98B — Закрытые и скрытые переключатели для использования в ПВ‑системах

• Коммутационную способность при постоянном токе

• Устранение аварий в ПВ‑системах

• Температурную стабильность при реальной нагрузке ПВ‑системы

Почему важны марки CE, UKCA и независимые испытания

• CE (соответствие требованиям Европейского экономического пространства)

• UKCA (соответствие требованиям Великобритании)

Эти марки свидетельствуют о том, что продукт соответствует соответствующим директивам ЕС/Великобритании, но реальное значение имеют независимые испытания:

• Отчеты независимых лабораторий (TÜV, DEKRA, UL, Intertek и др.)

• Сертификаты типовых испытаний на

• Работу при коротких замыканиях

• Температурный подъем

• Долговечность

Номинал короткого замыкания, разрывающая способность и координация

Номинальный ток короткого замыкания (Icc или Icu/Ics)

Разрывающая способность предохранителя

Координация с устройствами выше по течению

• То, что устройство выше по течению (автоматический выключатель или предохранитель) не отключается первым при мелких авариях.

• То, что комбинированный предохранительный переключатель ниже по течению быстро и локально устраняет аварию.

• Сохранение селективной координации, чтобы избежать отключения крупных участков завода.

Маркировка и документация, которые нужно проверить

На устройстве / маркировке:

• Номинальное напряжение (например, 690 В переменного тока, 1000 В постоянного тока, 1500 В постоянного тока)

• Номинальный ток (например, 160 А, 400 А, 800 А, 1600 А)

• Категория применения (AC‑20, AC‑22, AC‑23, DC‑21, DC‑23, DC‑PV2 и т.д.)

• Номинал короткого замыкания и соответствующий класс/тип предохранителя

• Количество полюсов (1P, 2P, 3P, 4P)

• Знаки соответствия стандартам: IEC 60947‑3, UL 98, UL 98B, UL 508 (где применимо)

• Модель производителя и серийный/партийный номер

• Категория защиты IP (например, IP65 или IP66) для внутреннего/уличного использования (если устройство имеет собственный корпус)

В документации:

• Руководство по установке с

• Схемами подключения

• Значениями крутящего момента для терминалов

• Разрешенными положениями монтажа

• Таблицами выбора предохранителей для

• Цепей двигателей (aM/gG)

• ПВ‑строк и массивов (gPV или с сертификацией DC‑PV)

• Линий питания постоянного тока для систем накопления энергии (BESS) и инверторов

• Диаграммы координации с автоматическими выключателями или предохранителями выше по течению

• Копии сертификатов (отчеты о испытаниях по IEC, UL)

Преимущества использования разъединительного предохранительного переключателя

Изоляция + предохранительная защита в одном компактном устройстве

• Безопасная изоляция — можно физически отключить питание для обслуживания или экстренного отключения.

• Защита от перегрузки тока/короткого замыкания — встроенный предохранитель сгорает и устраняет аварию, прежде чем она повредит оборудование.




Видимый разрыв и безопасность системы блокировки‑маркировки (LOTO)

• Видимую изоляцию — можно четко определить, когда держатели предохранителей открыты, и цепь действительно отключена.

• За печатаемая ручка — ручку можно запечатать в положении «ОТКЛЮЧЕНО» с помощью шпильки для системы блокировки‑маркировки (LOTO) во время обслуживания.

• Возможности блокировки двери — дверь не открывается, пока переключатель не будет отключен, что снижает риск образования дуги и поражения током.

Высокая разрывающая способность с предохранителями NH и HRC

• Высокая разрывающая способность (часто 50–120 кА в зависимости от класса предохранителя).

• Предохранитель устраняет аварию за миллисекунды, поддерживая низкую энергию прохождения.

• Идеально для сред с высоким риском коротких замыканий: щиты управления приводами (MCC), распределительные щиты и крупные ПВ‑установки или системы накопления энергии (BESS).

Селективная координация и быстрая устранение аварий

• Быстрее и более предсказуемые кривые времени‑тока по сравнению с многими автоматическими выключателями.

• Предохранители ниже по течению устраняют аварию первыми, поэтому линии питания выше по течению остаются включенными.

• Меньше ложных отключений и крупных отключений электроэнергии.

Экономия места и проводки по сравнению с отдельными устройствами

• Сокращает ширину и глубину панели.

• Уменьшает количество кабельных трасс и точек замыкания.

• Упрощает планирование панели и прокладку кабелей.

Стоимость по сравнению с решениями на автоматических выключателях

• Само устройство часто дешевле эквивалентного автоматического выключателя модульного типа с одинаковым номиналом разрыва.

• Не требуются дополнительные основания для предохранителей или отдельный изолятор.

• Номиналы короткого замыкания можно обеспечить без покупки премиальных автоматических выключателей с высоким номиналом разрыва (IC).

Легкое обслуживание и быстрая замена предохранителей

• Быстрая замена предохранителя — отключить переключатель, вынуть предохранитель NH или цилиндрический предохранитель, установить новый.

• Нет необходимости калибровать или тестировать выключательные блоки, в отличие от регулируемых автоматических выключателей.

• Визуальное указание (индикаторы сгоревшего предохранителя, видимые держатели) упрощает диагностику неисправностей.

• Меньшая сложность механизма обычно означает более длительный срок службы с меньшим количеством отказов.

Рекомендации по безопасности и установке разъединительного предохранительного переключателя

При установке или обслуживании разъединительного предохранительного переключателя (комбинированного предохранительного переключателя, предохранительного изолятора, разъединительного предохранителя NH, разъединительного предохранительного переключателя постоянного тока и т.д.) правильное выполнение базовых действий гарантирует безопасность людей и оборудования. Вот подход, который я применяю в реальных проектах США.

Выберите правильный номинал предохранителя, напряжение и разрывающую способность

Номинальное напряжение

• Системы переменного тока: выберите разъединительный предохранительный переключатель и предохранители с номинальным напряжением Ue/Ui ≥ номинального напряжения системы (например, 480Y/277 В, 600 В).

• Системы постоянного тока и ПВ‑системы: для строк с напряжением 1000–1500 В используйте разъединительный предохранительный переключатель постоянного тока 1500 В или специализированный разъединительный предохранительный переключатель для солнечных систем, испытанный на указанное напряжение постоянного тока (в соответствии с стандартом IEC 60947‑3 DC‑PV2 или UL 98B)

Номинальный ток

• Номинальный ток переключателя (In) должен быть ≥ максимального номинального тока нагрузки с запасом на температуру окружающей среды и нагрев корпуса.

• Номинальный ток предохранителя (In предохранителя) обычно выбирают равным 1,25–1,5× номинальному току нагрузки — в зависимости от статьи NEC и области применения (двигатели, ПВ‑системы, системы накопления энергии).

Разрывающая способность / номинал короткого замыкания

• Проверьте номинал разрыва тока (Icu / Icc) предохранителя и номинал сопротивления короткому замыканию переключателя.

• Доступный аварийный ток в точке установки должен быть ≤ испытанной разрывающей способности устройства.

• Для систем с высокими аварийными токами используйте разъединительные предохранители HRC/NH или предохранители BS88/UL класса J с высоким номиналом разрыва тока.

Подберите тип предохранителя (gG, aM, aR и т.д.) под задачу

Предохранители gG / gL

• Общедисперсная защита (от перегрузки + короткого замыкания).

• Подходит для линий питания, распределительных щитов, коммерческих нагрузок.

Предохранители aM

• Защита только от короткого замыкания (для двигателей); должны использоваться вместе с реле перегрузки.

• Правильный выбор для щитов управления приводами (MCC) и крупных двигателей систем кондиционирования или насосов.

Предохранители aR / gR

• Очень быстрые полупроводниковые предохранители.

• Используются для инверторов, приводов, зарядных станций электромобилей, силовой электроники систем накопления энергии.

Предохранители для ПВ‑систем и постоянного тока

• Используйте специализированные предохранители для ПВ‑строк и разъединительные предохранительные переключатели постоянного тока, испытанные на напряжение 1000–1500 В постоянного тока, обратный ток и высокую температуру окружающей среды.

• Никогда не используйте предохранители только для переменного тока в цепях постоянного тока ПВ‑систем или систем накопления энергии.

Подбор сечения кабеля, замыкание и момент затяжки

Подбор сечения кабеля

• Выбирайте сечение проводников в соответствии с таблицами токопроводимости NEC для номинальной нагрузки, температуры окружающей среды и заполненности трубопровода.

• Проверьте диапазон размеров терминалов разъединительного предохранительного переключателя (для меди/алюминия, сплошных/жгутных проводов).

Замыкание

• Снимите изоляцию с проводника в соответствии с требованиями производителя — не допускайте обнажения голой меди за пределами терминала.

• Используйте подходящие наконечники или жгуты; не смешивайте алюминиевые кабели с терминалами, предназначенными только для меди.

• Соблюдайте радиус изгиба кабеля, особенно для крупных разъединительных предохранителей NH.

Момент затяжки

• Соблюдайте значения момента затяжки, указанные на устройстве или в паспорте.

• Используйте откалиброванную динамометрическую гайковертку или драйвер.

• При необходимости перезатяните крепления после первого включения в сеть (термические циклы могут ослабить жгуты).

Направление монтажа, вентиляция и рассеивание тепла

Положение монтажа

• Соблюдайте требования к «только вертикальному» или «ручка вверх» монтажу, особенно для вертикальных разъединительных предохранительных переключателей и высокоамперных моделей NH.

• Неправильное положение может повлиять на давление контактов и работу предохранителя.

Вентиляция и расстояние

• Оставьте свободное пространство сверху и снизу устройства для воздушного потока; не устанавливайте его плотно к крыше корпуса.

• В компактных распределительных щитах и комбинирующих ящиках рассмотрите возможность использования оконных дверей или боковых жалюзи для вентиляции.

• При групповом монтаже нескольких высокоамперных разъединительных предохранительных переключателей снижайте номинал или увеличивайте расстояние между ними в соответствии с таблицами производителя.

Проверка температуры

• При номинальной нагрузке используйте инфракрасную камеру для поиска горячих точек на терминалах и предохранителях.

• Постоянные горячие точки указывают на: неправильное сечение кабеля, ослабленное замыкание или перегрузку разъединительного предохранительного переключателя.

Блокировка ручки, запечатывание и безопасная изоляция

Видимые позиции «ОТКЛЮЧЕНО» и «ВКЛЮЧЕНО»

• Используйте ручку, монтируемую на двери или передней панели, с четким указанием положений «ОТКЛЮЧЕНО»/«ВКЛЮЧЕНО».

• Для системы блокировки‑маркировки (LOTO) выберите запечатываемый предохранительный изолятор, который позволяет запечатать ручку в положении «ОТКЛЮЧЕНО».

Блокировка двери

• Для закрытых устройств используйте механизмы блокировки двери, которые не позволяют открыть дверь при включенной ручке.

• Для обслуживания должно быть предусмотрено средство отключения блокировки, доступное только с помощью инструмента (в соответствии с требованиями кодекса).

Механическая блокировка

• В системах коммутации используйте механически заблокированные переключатели с разрывом нагрузки с предохранителями, чтобы предотвратить обратное питание источников.

Типичные ошибки при установке (и способы их избежания)

Использование устройств только для переменного тока в цепях постоянного тока/ПВ‑систем

• Решение: всегда выбирайте разъединительный предохранительный переключатель постоянного тока с подходящей категорией применения для постоянного тока (например, DC‑21, DC‑22, DC‑23 или DC‑PV2).

Недостаточный номинал сопротивления короткому замыканию

• Решение: рассчитайте доступный аварийный ток и подберите номинал разрыва тока (Icc) предохранителя и переключателя в соответствии с этим значением.

Смешение или использование неправильных типов предохранителей

• Решение: стандартизируйте использование предохранителей gG, aM, aR, PV в зависимости от цепи; никогда не смешивайте предохранители с разными кривыми времени‑тока в одном полюсе или фазе.

Ослабленное замыкание и перегрев

• Решение: соблюдайте требования к моменту затяжки, используйте подходящие наконечники, проверяйте надежность замыкания при введении в эксплуатацию и раннем обслуживании.

Недостаточно места для замены предохранителя

• Решение: оставьте достаточно свободного пространства спереди для полного извлечения держателей предохранителей и замены предохранителей без перегрузки кабелей.

Инспекция, испытания и периодическое обслуживание

Визуальные проверки (не реже 1 раза в год или в соответствии с политикой объекта)

• Осмотрите корпус и держатели предохранителей на наличие обугливания, трещин или деформации.

• Проверьте, что ручка движется плавно из положения «ВКЛЮЧЕНО» в «ОТКЛЮЧЕНО» без заеданий.

• Убедитесь, что маркировки номиналов и системы LOTO остаются читаемыми.

Механические и электрические испытания

• Проверьте работу контактов (при положении «ОТКЛЮЧЕНО» должен быть реальный видимый разрыв цепи).

• Для критических систем проведите испытания на изоляционное сопротивление (с извлеченными предохранителями) — если это разрешено производителем.

Состояние предохранителей

• Замените все предохранители, которые имеют признаки перегрева или коррозии.

• После любой серьезной аварии или ложного отключения установите причину, затем замените предохранители на аналогичные по типу и номиналу.

Термические проверки и повторное затяжение

• Периодически проводите инфракрасный сканирование под нагрузкой.

• Перезатягивайте терминалы в периоды обслуживания в соответствии с программой электрообезопасности объекта.

Как выбрать правильный разъединительный предохранительный переключатель

Пошаговый чек-лист для выбора

Сначала определите напряжение, ток и уровень аварийных токов

Напряжение системы

• Подтвердите: напряжение между фазами (например, 480 В переменного тока) или напряжение шины постоянного тока (например, 1000 В или 1500 В постоянного тока).

• Номинальное напряжение комбинированного предохранительного переключателя должно быть не ниже напряжения системы. Если вы не уверены в настройках трансформатора выше по течению, изучите однострочную схему; при необходимости освежите знания о базовых принципах работы трансформатора в электронике.

Номинальный ток

• Определите его как произведение номинального тока нагрузки на коэффициент запаса (обычно 1,25 для большинства нагрузок с постоянным током).

• Убедитесь, что номинальный ток разъединительного предохранительного переключателя соответствует как требованиям нагрузки, так и правилам выбора сечения проводников в NEC.

Доступный аварийный ток

• Ответьте на вопрос: «Какой максимальный ток короткого замыкания возможен в этой точке?»

• Номинал короткого замыкания устройства (Icu/Icc) должен быть не ниже этого значения, а предохранители (HRC, NH или класса J/CC) должны выдерживать соответствующую энергию.

Выбор разъединительного предохранителя: переменный или постоянный ток

Разъединительный предохранительный переключатель переменного тока

• Используется в распределительных щитах, щитах управления приводами (MCC) и панелях зданий с напряжением 208/240/277/480 В.

• При выборе обращайте внимание на соответствие стандартам IEC 60947‑3 (категории AC‑22 / AC‑23) и UL 98.

Разъединительный предохранительный переключатель постоянного тока

• Используется на ПВ‑строках, стеллажах батарей, шинах постоянного тока, зарядных станциях электромобилей и выходах выпрямителей.

• На маркировке должны быть указаны категории применения для постоянного тока (DC‑21 / DC‑22 / DC‑23) и специализированные номиналы для ПВ‑систем, такие как DC‑PV2.

• Для ПВ‑систем и систем накопления энергии (BESS) с напряжением 1000–1500 В постоянного тока обязательное использование специализированного разъединительного предохранительного переключателя постоянного тока 1500 В; предохранительный изолятор для переменного тока не подходит.

Проверьте стандарты, сертификаты и отчеты о испытаниях

Основные стандарты

• IEC 60947‑3 (для разъединительных переключателей / разъединительных предохранительных переключателей)

• UL 98 или UL 98B (для разъединительных предохранительных переключателей, используемых в солнечных системах и системах постоянного тока)

• UL 508 / UL 508A (для сборок панелей, где это применимо)

Что нужно проверить в паспорте

• Номинальное напряжение (переменного/постоянного тока, а также специализированные номиналы для ПВ‑систем, если применимо)

• Номинал короткого замыкания с указанием конкретного класса предохранителя

• Категория применения (например, AC‑23A, DC‑21B)

• Категория защиты от окружающей среды (IP / NEMA, диапазон температур)

Отчеты о испытаниях и маркировка

• Для критических систем требуйте отчетов о независимых испытаниях.

• Если оборудование отправляется за границу США, подтвердите наличие марок CE / UKCA.

Вопросы, которые стоит задать поставщику разъединительного предохранителя

• Какой максимальный ток короткого замыкания выдерживает устройство при использовании рекомендуемых предохранителей?

• Это устройство только для переменного тока, или оно также сертифицировано как разъединительный предохранительный переключатель постоянного тока, и до какого напряжения?

• Какие типы и классы предохранителей допустимы (NH, цилиндрические, BS88, UL класса J/CC)?

• Можете ли вы предоставить кривые времени‑тока и данные по селективной координации с автоматическими выключателями выше по течению?

• Есть ли доступные монтажные принадлежности (дополнительные контакты, ручки для дверей, штанговые комплекты)?

• Для ПВ‑систем или систем накопления энергии (BESS): соответствует ли устройство стандарту IEC 60947‑3 DC‑PV2 или UL 98B для систем постоянного тока 1000/1500 В?

Пример: выбор разъединительного предохранителя постоянного тока 1500 В для солнечной ПВ‑системы

1. Данные системы

• Максимальное напряжение постоянного тока: 1500 В

• Ток строки: 12 А; ток входа в комбинирующий ящик на полюс: предохранитель 15 А, общая шина 200 А

• Доступный аварийный ток постоянного тока на шине комбинирующего ящика: 25 кА

2. Выбор устройства

• Номинальное напряжение: ≥ 1500 В постоянного тока, категория DC‑PV2

• Номинальный ток: разъединительный предохранительный переключатель 250 А для питания входа инвертора

• Предохранители: цилиндрические предохранители gPV для ПВ‑систем (или предохранители NH gPV для больших токов)

3. Соответствие требованиям

• IEC 60947‑3 DC‑PV2

• UL 98B (для рынка США)

• Подтвержденный номинал короткого замыкания 25 кА с указанным типом предохранителя

4. Почему я бы выбрал серию WEISHO WSD‑FDS для этой задачи

• Разъединительные предохранительные переключатели постоянного тока WEISHO WSD‑FDS 1500 В разработаны специально для крупных ПВ‑систем и систем накопления энергии (BESS): они имеют высокую разрывающую способность для постоянного тока и компактные габариты, благодаря которым подходит в плотные комбинирующие ящики.

• Ручка устройства может быть запечатана в положении «ОТКЛЮЧЕНО», обеспечивая четкую видимую точку изоляции для бригад обслуживания — это особенно важно на солнечных объектах США с строгими процедурами блокировки‑маркировки (LOTO).

Почему многие инженеры выбирают WEISHO WSD‑FDS для критических систем

• Они сочетают в себе переключатель с разрывом нагрузки с предохранителем и запечатываемый предохранительный изолятор в одном прочном устройстве.

• Номиналы короткого замыкания и варианты разъединительных предохранителей HRC/NH поддерживают высокие уровни аварийных токов без необходимости увеличения размеров всего распределительного щита.

• Документация полная: испытания по стандартам IEC 60947‑3 и UL, таблицы координации, схемы подключения — благодаря этому сборщики панелей могут правильно выбрать сечение проводников, а при необходимости ориентироваться на аналогичные рекомендации, которые используются при выборе сечения проводника для 60‑амперной цепи в жилых или малом коммерческом строительстве.

• Устройства легко монтируются в стандартные комбинирующие ящики ПВ‑систем и корпуса систем накопления энергии (BESS) с минимальными модификациями шин — это экономит время на монтаже при каждом проекте.

Часто задаваемые вопросы о разъединительных предохранительных переключателях

Может ли разъединительный предохранительный переключатель заменить автоматический выключатель в панели?

• Нужна высокая защита от коротких замыканий (предохранители NH/HRC выдерживают огромные аварийные токи).

• Требуется видимый запечатываемый изолятор для обслуживания.

• Вы готовы заменять предохранители после аварии вместо простого переключения автоматического выключателя.

• Нужно экономически эффективное компактное решение для линий питания, ПВ‑строк или систем постоянного тока.

Используйте автоматический выключатель, когда:

• Требуется частое ручное коммутирование и простое переключение (сброс).

• Нужны регулируемые параметры отключения (термомагнитные или электронные).

• Требуется расширенная защита (от перегрузки, короткого замыкания, иногда от утечки тока на землю) в одном устройстве.

Безопасно ли коммутировать разъединительный предохранительный переключатель при подключенной нагрузке?

• AC‑20 / DC‑20 → только изоляция, коммутация без нагрузки (без тока нагрузки).

• AC‑22 / DC‑22 → коммутация смешанных резистивных/индуктивных нагрузок.

• AC‑23 / DC‑23 → коммутация тяжелых индуктивных нагрузок и нагрузок на двигатели.

Если устройство не относится к категориям AC‑22/23 или DC‑22/23, вам следует:

• Сначала отключить нагрузку выше по течению (автоматический выключатель, контактор и т.д.).

• Затем использовать разъединительный предохранитель только как изолятор.

Что означает разница между AC‑23 и DC‑21 на маркировке?

Итак:

• AC‑23 = безопасно для коммутации электродвигателей переменного тока и индуктивных нагрузок.

• DC‑21 = только для резистивных нагрузок постоянного тока, не для сложных индуктивных нагрузок.

Нужен ли мне разъединительный предохранительный переключатель постоянного тока на стороне ПВ‑системы солнечного инвертора?

В большинстве солнечных ПВ‑систем США, превышающих размеры небольших жилых установок: да, нужен.

Разъединительный предохранительный переключатель постоянного тока необходим, когда:

• Вы работаете с высоковольтными строками (600–1500 В постоянного тока).

• Орган контроля за соблюдением кодексов (AHJ) или электроснабжающая компания требуют изоляции постоянного тока вблизи инвертора.

• Вам нужна защита строк или комбинирующих ящиков с быстрым устранением аварий.

• Ваш инвертор не обеспечивает всю необходимую защиту постоянного тока внутри себя.

При выборе обращайте внимание на:

• Номинал DC‑PV2 по стандарту IEC 60947‑3 (или UL 98B для разъединительных предохранительных переключателей постоянного тока ПВ‑систем).

• Номинальное напряжение до 1000 В постоянного тока или 1500 В постоянного тока — в зависимости от проекта.

• Соответствие предохранителей ПВ‑систем (gPV) и токов строк.

Для критических ПВ‑проектов инженеры в США отдают предпочтение сертифицированным маркированным разъединительным предохранительным переключателям постоянного тока, а не универсальным держателям предохранителей ПВ‑строк — особенно при напряжении 1500 В постоянного тока.

Как часто следует проверять и заменять предохранители в разъединительном предохранительном переключателе?

Общие правила для коммерческих/промышленных объектов США:

Визуальная проверка:

• Не реже 1 раза в год или во время планового обслуживания.

• Проверять на наличие обугливания, перегрева, ослабленных терминалов, поврежденных ручек.

Состояние предохранителей:

• Заменять немедленно после сгорания или ложного отключения.

• Прежде чем заново включить в сеть, установить причину аварии.

• Для критических систем (центры обработки данных, больницы, системы накопления энергии) держать запасные предохранители на объекте.

Момент затяжки и соединения:

• Перезатягивать терминалы в соответствии с инструкциями производителя во время периодического обслуживания.


Можно ли модернизировать существующий распределительный щит, установив в него разъединительный предохранительный переключатель?

Обычно да, но сначала проверьте эти моменты:

Место и свободные расстояния:

• Достаточно физического места и глубины в панели.

• Соблюдать требуемые расстояния протекания тока по поверхности и воздушного зазора — особенно для постоянного тока и высоких напряжений.

Совместимость шин/кабелей:

• Соответствие расстояния между шинами, размера шин или наконечников кабелей.

• Убедиться, что прокладка линий питания и нагрузки безопасна.

Номиналы:

• Номиналы напряжения, тока и короткого замыкания должны соответствовать или превышать параметры вашей системы.

• Подтвердить координацию с автоматическим выключателем или предохранителем выше по течению.

Кодекс и сертификация:

• В сертифицированных панелях (с маркировкой UL) использовать устройства с сертификацией UL (листингом/распознанием), где это требуется.

• Соблюдать инструкции производителя панели и местные правила NEC/CEC.

Какой размер и тип предохранителя выбрать для электродвигателей, ПВ‑строк и систем накопления энергии (BESS)?

Ниже приведен быстрый гид. Всегда дополнительно проверяйте данные по NEC, инструкции производителя и консультируйтесь с инженером.

Основные правила:

• Никогда не превышайте максимальный размер предохранителя, указанный для разъединительного предохранительного переключателя.

• Подберите номинальное напряжение (переменного или постоянного тока, а также точный уровень напряжения) в соответствии с требованиями.

• Для электродвигателей, ПВ‑систем и систем накопления энергии (BESS) всегда обращайтесь к руководствам по эксплуатации оборудования и статьям NEC для окончательного определения размера (номинала) предохранителя.
