Раздел I: Введение — Определение ТТ и его ключевой ценностный преймущество
В динамичной области электротехники аббревиатура ТТ (Токовый Трансформатор) в первую очередь обозначает специализированное оборудование критического назначения. Его основная и жизненно важная функция — безопасно и точно снижать значительный ток, протекающий по высоковольтной переменного тока первичной цепи, преобразуя его в стандартизированный, управляемый низковольтный сигнал тока (обычно 5А или 1А) на основе принципа электромагнитной индукции.
Этот сниженный по уровню и изолированный сигнал затем подается на важные низковольтные вторичные устройства, включая энергопотребители, сложные мониторные системы и важные защитные реле. Таким образом, Токовый Трансформатор выступает неотъемлемым «безопасным мостом» и «информационным переводчиком» между высокомощной первичной цепью и чувствительными низковольтными управляющими контурами, выполняя важную посредничающую роль.
Эффективное управление и надежная работа любой современной энергетической системы в большой степени зависят от стабильного функционирования ТТ. Будь то работа на основных шинах крупной электростанции, в подстанциях передающего электроэнергетического комплекса или интеграция в распределительные щиты промышленных объектов — ТТ является базовым сенсором, обеспечивающим точную тарификацию, автоматизированное мониторирование системы и быструю ликвидацию аварийных ситуаций. За счет безопасной изоляции высоких напряжений ТТ защищают персонал, работающий с низковольтными вторичными устройствами, а также гарантируют высокую точность измерений у энергетических устройств даже в условиях экстремально высоких токов.
Ключевые выводы: Быстрый справочник по ТТ
Ниже представлены основные факты о Токовых Трансформаторах, которые каждый инженер должен держать в виду:— ТТ представляет собой высокоточный, высокоизолированный токовый сенсор, предназначенный для преобразования значительных токов первичной цепи в безопасные, стандартизированные вторичные токи для последующего оборудования.— Его функция трехсторонняя: включает в себя безопасную электрическую изоляцию, подачу высокоточных сигналов для тарификации электроэнергии и обеспечение надежной входной информации для работы защитных реле.— При выборе оборудования в инженерной практике необходимо тщательно учитывать предназначенное использование ТТ (защита или тарификация) для выбора соответствующего Класса Точности (например, 0,2S или 5P10), а также проверить, что общий фактический натяг вторичной цепи остается безопасно ниже номинального натяга ТТ.— Абсолютное золотое правило эксплуатации ТТ, которое никогда не должно быть нарушено: вторичная цепь Токового Трансформатора не должна работать в разомкнутом состоянии.— Нарушение этого правила безопасности приводит к возникновению чрезвычайно высоких, опасных всплесков напряжения (потенциально нескольких тысяч вольт), представляющих серьезную угрозу как для безопасности людей, так и для подключенного оборудования.— Практический опыт в полевых условиях показывает, что первый и обязательный шаг перед проведением любых работ по обслуживанию, подключению или демонтажу оборудования на вторичной стороне ТТ — это установка надежной короткой замыкки на его вторичных выводах.
Раздел II: Основы ТТ — Основные принципы и структурная анатомия
Принцип работы: Снижение тока посредством электромагнитной индукции
Принцип действия токового трансформатора (ТТ) очень похож на принцип силового трансформатора — оба полностью основываются на законе электромагнитной индукции Фарадея. Основная функциональная конструкция включает тесную связь первичной и вторичной обмоток через общий магнитный поток в материале сердечника.
Первичная обмотка (Nₚ)имеет очень мало витков — обычно от одного витка (проводная шина, проходящая через сердечник) до нескольких витков — и напрямую включена последовательно в цепь, ток в которой необходимо измерять. Благодаря низкому импедансу эта обмотка обеспечивает незначительное влияние ТТ на основную энергетическую цепь в нормальных условиях эксплуатации.
Наоборот, вторичная обмотка (Nₛ)состоит из относительно большого числа витков и включена последовательно с катушками тока измерительных приборов или защитных реле, передавая стандартизированный вторичный ток. Когда высокий первичный ток протекает через первичную обмотку, он индуцирует магнитный поток в железном сердечнике; этот поток, в свою очередь, индуцирует электродвижущую силу (ЭДС) на вторичной обмотке, заставляя вторичный ток протекать по замкнутому контуру.
Ключевым моментом является то, основываясь на принципе баланса магнитодвижущей силы (МДС) (при этом малый ток возбуждения практически игнорируется), произведение первичного тока на количество витков первичной обмотки приблизительно равно произведению вторичного тока на количество витков вторичной обмотки. Благодаря тщательному контролю этого отношения витков (Nₚ:Nₛ) ТТ достигает высокоточного «снижения» тока, гарантируя высокую линейность коэффициента преобразования в диапазоне стандартных условий эксплуатации.
Определение коэффициента преобразования тока (коэффициент ТТ)
Коэффициент преобразования тока (обозначается как Kᵢ) — это самый фундаментальный параметр в проектировании и применении токовых трансформаторов, который простым образом определяется как отношение номинального первичного тока к номинальному вторичному току.
Например, если на табличке ТТ указано отношение 400/5А, его коэффициент преобразования тока (Kᵢ) равен 80; это означает, что когда ток в основной цепи достигает 400А, вторичная цепь спроектирована так, чтобы выдавать стандартный ток 5А.
Что касается стандартизации: номинальный вторичный ток практически во всем мире стандартизирован на 5А или, в некоторых приложениях, на 1А. Основная причина принятия стандарта 1А — снижение потерь мощности и падения напряжения в вторичной цепи при длинных протяженностях кабелей, что особенно актуально в крупных подстанциях или промышленных объектах, где измерительные приборы расположены значительно далеко от ТТ.
Сравнение конструкции: Первичная vs. Вторичная сторона
В таблице ниже приведены ключевые различия между первичной и вторичной сторонами с инженерной точки зрения:
Параметр
Первичная сторона (P1-P2)
Вторичная сторона (S1-S2)
Инженерное значение
Точка подключения
Высоковольтная основная цепь или высокотоковая шина
Низковольтные устройства, измерительные приборы или защитные реле
Обеспечивает передачу информации и безопасную электрическую изоляцию.
Уровень тока
Высокий (номинальные значения可达 десятков тысяч Ампер)
Низкий (стандартизирован на 5А или 1А)
Стандартизирует сигнал для обработки низковольтным управляющим оборудованием.
Уровень напряжения
Высокий (класс кВ, совпадает с напряжением основной цепи)
Низкий (обычно < 100В, зависит от натяга и импеданса)
Необходимая безопасная изоляция, защищающая персонал и чувствительные приборы.
Количество витков обмотки
Экстремально мало (часто Nₚ ≤ 5)
Многочисленное (отношение витков определяет преобразование тока)
Точное управление коэффициентом преобразования тока через физическое количество витков.
Профиль импеданса
Экстремально низкий (идеально близкий к нулю)
Низкий (необходимо учитывать внешний натяг и сопротивление проводов)
Гарантирует, что ТТ не вызывает значительного падения напряжения в основной энергетической цепи.
Примечание: Хотя первичная сторона ТТ работает при том же высоком уровне напряжения, что и основная цепь, ее конструкция в первую очередь определяется возможностью переноса тока, а не номинальным напряжением; тем не менее, все протоколы безопасности ТТ основаны на его способностях к изоляции высоких токов.
Анимация принципа работы ТТ
Для быстрого и наглядного понимания того, как токовый трансформатор использует электромагнитную индукцию для безопасного преобразования высоких токов в низкие, рекомендуем ознакомиться с следующей анимированной демонстрацией:
Раздел III: Основные функции ТТ — Изоляция, точность и управление ошибками
Функция 1: Безопасная электрическая изоляция — Основное требование к безопасности
Эта возможность является ключевой миссией ТТ в архитектуре любой энергетической системы. Токовый трансформатор тщательно проектируется с высокопрочной изоляцией между первичной и вторичной обмотками, что гарантирует, даже когда первичная цепь подключена к напряжению нескольких сотен киловольт, вторичная цепь остается на безопасном низком потенциале относительно земли.
Данная важная изоляция достигается за счет прочных физических изоляционных материалов, которые могут включать эпоксидную смолу, фарфоровые корпусами или специализированное изоляционное масло. Этот высокий уровень изоляции существенно снижает риск поражения высоким напряжением для персонала — независимо от того, вовлечен он в эксплуатацию, обслуживание или простые измерительные работы.
Функция 2: Передача точных сигналов для тарификации электроэнергии
Для обеспечения честности и надежности энергетических транзакций тарифные ТТ должны поддерживать чрезвычайно высокий уровень точности при широких колебаниях температуры, различных условиях эксплуатации и длительных периодах работы. Эти ТТ (например, класса 0,2S) требуют специализированных материалов сердечника и конструктивных решений, обеспечивающих высокую линейность их магнитных характеристик и, следовательно, минимальный ток возбуждения. Это строгое соблюдение линейности необходимо для уменьшения как коэффициентной ошибки, так и фазового углового смещения.
Приложения для тарификации — как коммерческая расчетная документация, так и внутренняя энергетическая аудита — полностью зависят от этих высокоточных выходов ТТ. Сигналы используются энергометрами, анализаторами качества электроэнергии и современными цифровыми мультиметрами для точного измерения ключевых параметров: активной мощности, реактивной мощности, полной мощности и коэффициента мощности.
Функция 3: Обеспечение защиты и управления — «Страж аварий»
Системы защитных реле выступают неотъемлемой линией обороны энергетической системы, и защитные ТТ должны передавать быстрый и точный сигнал в условиях аварий. При серьезных происшествиях, таких как короткое замыкание или сильная перегрузка, ток может мгновенно возрасти до двадцати раз превышать номинальное значение или более. Защитный ТТ специально спроектирован для сохранения целостности и достоверности этого сигнала на протяжении всего процесса мощного мгновенного переходного режима, гарантируя тем самым, что защитное реле сможет быстро и точно принять решение и выдать необходимую команду на отключение.
Выходные сигналы ТТ являются базовыми входными данными для различных сложных защитных логик, включая защиту от перегрузки током, обнаружение утечек на землю, дифференциальную защиту трансформаторов и зональную защиту шин.
Инженерный фокус: Коэффициентная и фазовая ошибки — Скрытые вызовы для точности
В идеальном теоретическом сценарии коэффициент преобразования ТТ был бы идеальным, а фаза вторичного тока была бы абсолютно противоположна первичному току (на 180 градусов). Однако в реальности ошибки неизбежны из-за малого тока возбуждения, необходимого для создания магнитного потока в сердечнике, а также наличия утекающего магнитного потока и сопротивления обмоток.
— Коэффициентная ошибка (ΔI): Эта количественная ошибка отражает процентное отклонение фактического коэффициента преобразования от идеального теоретического значения. Величина этой ошибки напрямую влияет на неточности в измеренных значениях электроэнергии.— Фазовая ошибка (Δφ): Эта ошибка представляет угловое отклонение (фазовый сдвиг) вектора вторичного тока относительно инвертированного вектора первичного тока. Это тонкое фазовое смещение становится критически важным и должно быть тщательно контролируемым, особенно при точном измерении реактивной мощности и коэффициента мощности.
Для компенсации этих эффектов высококачественные ТТ, особенно предназначенные для высокоточных измерений, используют оптимизированные материалы сердечника и конструктивные решения (например, пермаллой или аморфные сплавы) для строгого минимизации ошибок — в частности, для ТТ класса S, которые уникально требуются поддерживать свои строгие пределы ошибок даже при условиях низкотоковой эксплуатации.
Совет: Важно помнить, что требования к точности тарифных ТТ направлены исключительно на диапазон номинального тока, в то время как требования к точности защитных ТТ фокусируются на надежности сигнала в диапазоне высоких аварийных токов. Понимание этого фундаментального различия — ключ к правильному выбору ТТ.
Раздел IV: Применение ТТ и специализированные конфигурации
Применение 1: Коммерческая и промышленная тарификация электроэнергии
Токовые трансформаторы являются неотъемлемыми компонентами на всех точках, где потребление электроэнергии измеряется для финансовых транзакций или выставления счетов. Эти коммерческие приложения обычно требуют использования высокоточных классов точности, таких как 0,2S или 0,5S, чтобы гарантировать безупречную справедливость тарификации и соответствие требованиям регулирующих органов.
Помимо финансовых транзакций, ТТ широко используются для внутреннего энергетического аудита и мониторинга в крупных объектах и промышленных предприятиях. Они позволяют менеджерам объектов проводить детальный анализ энергоэффективности и осуществлять оптимизацию на основе точных профилей нагрузки.
Применение 2: Защита крупных энергетических систем
В высоковольтных средах ТТ передают критические данные о токе, необходимые для сложных продвинутых функций защиты дорогостоящих ключевых активов — трансформаторов, генераторов и шин. Они являются фундаментом для сложных систем, таких как дифференциальная защита и мониторинг температуры обмоток.
Для систем передачи и распределения электроэнергии ТТ предоставляют важные сигналы о токе, используемые защитными реле для реализации мгновенной защиты от перегрузки током и коротких замыканий. Эта возможность гарантирует быстрое выявление и изоляцию электрических аварий, предотвращая массовые повреждения в сети.
Применение 3: Специализированные и высокотехнологичные области
Сигналы ТТ используются для мониторинга тока в сложных цепях, таких как банки конденсаторов и параллельные реакторы. Это мониторирование предоставляет важную информацию для автоматического оборудования корректировки коэффициента мощности и защитных реле от внутренних аварий, тем самым обеспечивая стабильность напряжения и правильное управление коэффициентом мощности электрической сети.
Хотя в данной статье преимущественно рассматриваются ТТ для переменного тока (ПТ), специализированные ТТ для постоянного тока (ПТПТ) на принципах, таких как эффект Холла, становятся все более важными в современных энергетических системах. Их применение быстро расширяется в новых отраслях, например, в солнечных энергетических установках (ФЭС), системах накопления энергии в батареях и системах передачи электроэнергии по высоковольтному постоянному току (ВВПТ).

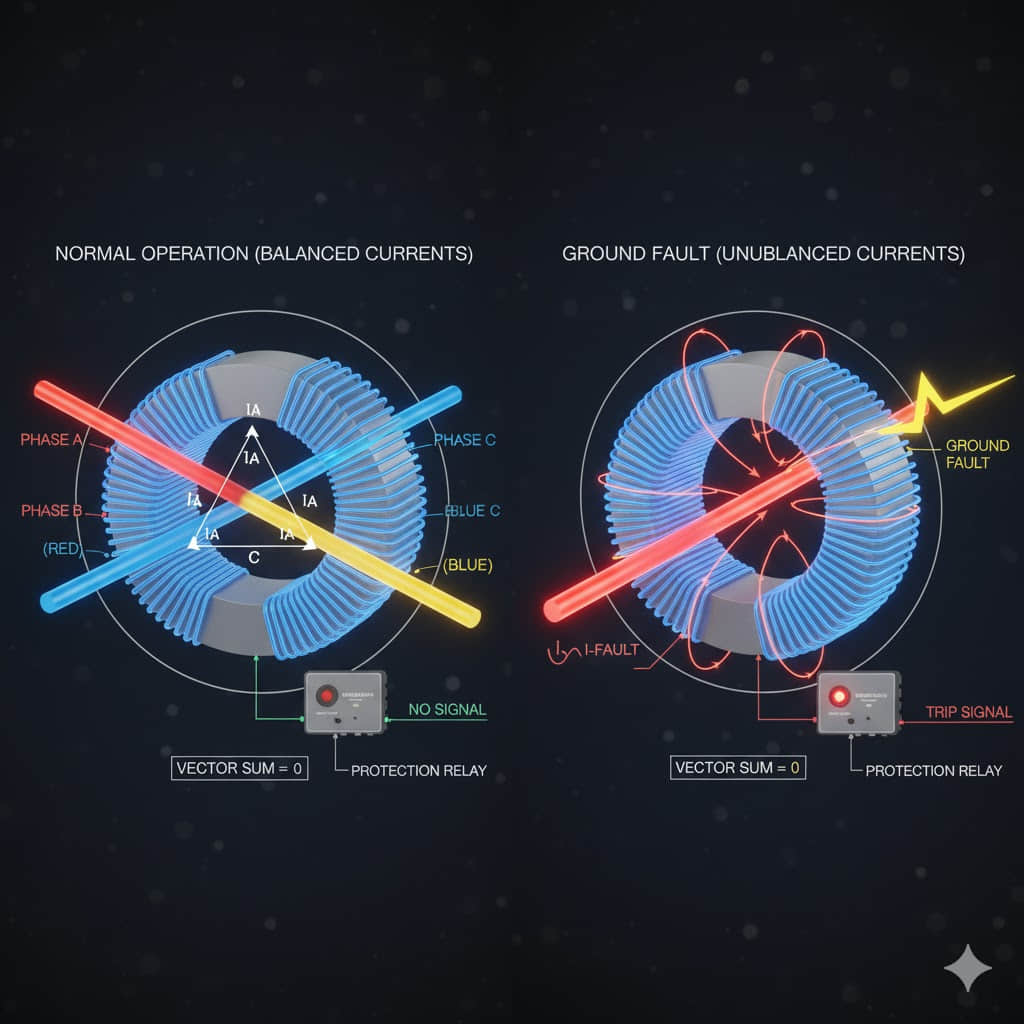

Нулевой трансформатор тока (НТТ) представляет собой специализированное применение принципа работы ТТ с уникальной конструктивной особенностью. В данной конфигурации все три фазных проводника (А, В, С) и часто нейтральный проводник (N) совместно проходят через одно отверстие в торальном железном сердечнике.
Принцип работы основан на законе Кирхгофа о токах: в нормальных условиях эксплуатации или при симметричных междуфазных коротких замыканиях векторная сумма токов, протекающих по трем фазам, теоретически равна нулю, что приводит к отсутствию индуцированного тока на вторичной стороне НТТ. Однако при возникновении однофазного замыкания на землю образовавшийся аварийный ток замыкается через землю, в результате чего векторная сумма трехфазных токов становится ненулевой; этот остаточный ток называется нулевым током.
НТТ обладает высокой чувствительностью и точным конструктивным дизайном для выявления этого минимального нулевого тока. Затем он передает сигнал на специализированное защитное реле от замыкания на землю, обеспечивая быстрое и высоконадежное защита от однофазных замыканий на землю. В системах, где заземление не напрямую связано с землей, или в средне- и низковольтных распределительных сетях НТТ является неотъемлемым компонентом для выявления опасных замыканий на землю, которые в противном случае могли бы быть пропущены стандартными схемами фазной защиты.
Раздел V: Типы ТТ, различия в эксплуатационных характеристиках и критерии выбора
Для каждого электротехника правильный выбор соответствующего ТТ является предпосылкой для обеспечения безопасности и точной работы энергетической системы. Принятие решений о выборе должно выходить за рамки простого отношения витков и сосредоточиться на требованиях к классу точности и натягу вторичной цепи.
Классификация и ключевые отличия типов ТТ
Тип ТТ
Конструктивные особенности
Типичное применение
Уникальное инженерное преимущество
Обмоточный тип
Первичная обмотка имеет много витков, включена последовательно в основную цепь
Малые распределительные щиты, лабораторные испытания и приложения с экстремально высокой точностью измерений.
Конструкция аналогична традиционному трансформатору, что позволяет достигать максимально высоких классов точности.
Шинный / Торoidalный тип
Первичная обмотка представляет собой непосредственно основную шину или кабель, проходящий через отверстие в сердечнике ТТ.
Широко используется в распределительных щитах, компартментах автоматических выключателей и большинстве высоковольтных цепей.
Экстремальная прочность и высокая устойчивость к сильным коротковольтным токам, а также максимальная простота монтажа.
Съемный (клапанный) тип
Имеет раскрываемую конструкцию сердечника, позволяющую монтаж без разрыва питания первичной цепи.
В основном используется для полевых обслуживаний, временных измерений тока и устранения неисправностей.
Исключает необходимость отключения питания основной цепи для измерений, обеспечивая высокую гибкость и безопасность при обслуживании.
Основан на принципах, таких как катушки Рогowskiego или волоконно-оптические технологии; обычно не имеет магнитного сердечника.
Цифровые подстанции и приложения в системах сверхвысокого напряжения (СВВ) в современных сетях.
Исключает проблемы насыщения сердечника, обладает широким динамическим диапазоном, компактным размером и, что критично, не представляет опасности при разомкнутом вторичном контуре — является технологией будущего.
Критерий выбора 1: Класс точности — Тарифный vs. Защитный
Класс точности определяет назначение ТТ и его эксплуатационные стандарты.
Тарифный класс (например, 0,2, 0,5, 0,2S):
Цель: Строго поддерживать общую ошибку в минимальных процентах (например, 0,2%) в диапазоне нормального эксплуатационного тока — для ТТ класса S это диапазон от 1% до 120% от номинального тока.
Приоритет в проектировании: Сердечник разработан для работы далеко от точки насыщения в рабочем диапазоне, минимизируя ток возбуждения для гарантии максимальной точности.
Защитный класс (например, 5П10, 10П20):
Цель: Обеспечить, чтобы совокупная ошибка не превышала заданного процента (например, 5% или 10%) при достижении током номинального предельного тока точности (НПТТ), который обычно составляет 5–20 раз превышает номинальный ток. Это гарантирует надежную работу защитного реле при серьезных аварийных ситуациях.
Приоритет в проектировании: Сердечник спроектирован для максимальной устойчивости к насыщению при экстремально высоких аварийных токах, при этом приоритетом является надежность реакции на аварии, а не высокая точность при нормальной нагрузке.
Примечание: Коэффициент предела точности (КПТ) защитного ТТ — например, цифра «10» в обозначении 5П10 — указывает, что ТТ должен сохранять свои требования к ошибке (5П или 10П) даже при воздействии аварийного тока, превышающего номинальный первичный ток в 10 раз. Этот коэффициент является важнейшей метрикой для оценки устойчивости ТТ к насыщению.
— Определение: Номинальный натяг вторичной цепи (Sₙ) — это максимальная полная мощность (в ВА), которую вторичная обмотка ТТ спроектирована для передачи в внешнюю цепь при протекании номинального вторичного тока.
— Состав: Необходимый номинальный натяг вторичной цепи должен быть всегда больше или равен общей мощности потребления (фактическому натягу) всех подключенных устройств (катушки измерительных приборов, катушки реле) плюс потери на импедансе всех соединительных проводов в вторичной цепи.
— Важность:
Перегрузка по натягу(Фактический натяг > Номинальный натяг): Приводит к преждевременному насыщению сердечника ТТ, вызывая сильную искажение и искажение гармоник в сигнале вторичного тока. Это приводит к неточностям в измерениях, а что более критично — может привести к неработе защитного реле ( ложное отключение или отказ в защите).
Недогрузка по натягу(Фактический натяг < 25% от номинального натяга): Хотя это безопасно, чрезвычайно слабая нагрузка может несколько увеличить инherentную ошибку ТТ при низких токах.
— Принцип выбора: При проектировании вторичной цепи инженер должен точно рассчитать общую нагрузку и импеданс, затем выбрать ТТ с номинальным натягом, немного превышающим рассчитанный фактический натяг.
Раздел VI: Требования к безопасности ТТ — Опасность разомкнутой вторичной цепи
Во всех процедурах эксплуатации и обслуживания токовых трансформаторов существует одно правило, являющееся абсолютной основой — оно известно в мире как «Золотое правило эксплуатации ТТ»: Вторичные выводы токового трансформатора при никаких обстоятельствах не должны работать в разомкнутом состоянии!
1. Физика опасности разомкнутой вторичной цепи
При нормальной работе ТТ вторичная сторона образует замкнутую низкоимпедансную цепь, а ток, протекающий по вторичной обмотке, генерирует противомагнитный поток, который практически полностью компенсирует поток, образованный первичным током. Это поддерживает общий магнитный поток в железном сердечнике на управляемом низком уровне.
Однако в момент неожиданного разрыва вторичной цепи (например, из-за ослабленного контакта выводов, демонтажа измерительного прибора) физика процесса кардинально меняется:
— Потеря баланса МДС: Вторичный ток мгновенно падает до нуля, и противомагнитный поток исчезает.— Порок токов возбуждения: Вся магнитодвижущая сила первичного тока направляется на создание магнитного потока в сердечнике. Плотность магнитного потока в сердечнике быстро и неконтролируемо возрастает, приводя к глубокому насыщению сердечника.— Образование смертельного напряжения: Согласно закону Фарадея, индуцированная электродвижущая сила напрямую пропорциональна числу витков вторичной обмотки и скорости изменения магнитного потока. Поскольку глубоко насыщенный железный сердечник испытывает экстремальные несинусоидальные всплески магнитного потока, вторичная обмотка индуцирует смертельные пиковые напряжения, достигающие тысяч или даже десятков тысяч вольт на разомкнутых выводах.
2. Катаклизисные последствия высокого напряжения
— Опасность для персонала: Образовавшийся всплеск высокого напряжения представляет немедленную угрозу для жизни (поражение током) любого персонала или оператора, находящегося рядом с разомкнутыми выводами.— Повреждение изоляции: Значительное индуцированное напряжение может физически нарушить внутреннюю вторичную изоляцию ТТ, привести к необратимому повреждению и полному выходу из строя трансформатора.— Повреждение оборудования: Переходной процесс напряжения необратимо уничтожит или серьезно повредит все низковольтные высокоточные измерительные приборы и реле, подключенные к вторичной стороне ТТ.
Демонстрация опасности разомкнутой вторичной цепи ТТ
Для более наглядного и эффективного понимания принципа и серьезных последствий разомкнута вторичной цепи ТТ рекомендуем ознакомиться со следующим фрагментом видео (просмотр рекомендуется начать с отметки [00:28:00]):
3. Практическая безопасность в полевых условиях и Золотое правило
— Обязательства по Золотому правилу: При любых обстоятельствах вторичная сторона ТТ должна оставаться низкоимпедансной замкнутой цепью.—Процедура обслуживания: Перед проведением любых работ — включая монтаж, замену, обслуживание или демонтаж оборудования на вторичной стороне — оператор должен сначала использовать специализированные короткозамыкающие штыри или переключатель для надежной и безопасной короткой замыкки вторичных выводов ТТ.— Инженерное проектирование: В проектировании щитов стандартной практикой является использование специализированных клеммных блоков для ТТ с встроенной функцией короткой замыкки. Это продуманное решение позволяет персоналу обслуживания безопасно выполнять операцию короткой замыкки в изолированном и контролируемом режиме перед началом работ.
Совет: Если оператор обнаруживает, что вторичная цепь ТТ уже разомкнута, его приоритетом — прежде чем пытаться отключить первичное питание — является немедленная и безопасная (с использованием изолированных инструментов и перчаток) постоянная короткая замыкка вторичных выводов на ранней возможной стадии. Это единственный жизнеспособный способ предотвратить необратимое повреждение ТТ и снизить опасность для персонала.
Раздел VII: Заключение — Незаменимая роль ТТ
Токовый трансформатор выступает как важная, неотъемлемая связь между огромным миром высоковольтной энергетики и деликатной областью низковольтных управляющих систем. Его основные функции — безопасная изоляция, высокоточная тарификация и надежная защита от аварий — делают его незаменимым в электрической инфраструктуре.
Хотя инновационные технологии, такие как электронный ТТ (ЛТТИ), представленный устройствами вроде катушки Рогowskiego, становятся предпочтительными решениями для будущих цифровых подстанций и приложений сверхвысокого напряжения (СВВ) благодаря своей высокой линейности и невосприимчивости к насыщению, традиционный электромагнитный ТТ остается доминирующим. Благодаря доказанной технологической зрелости, исключительной высокой надежности и относительно низкой стоимости, традиционный ТТ продолжает использоваться и сохраняет свою ключевую ценность в обширных средне- и низковольтных промышленных и распределительных сетях по всему миру.
Часто задаваемые вопросы (FAQ)
В1: Какое фундаментальное различие между ТТ и НТ (Номинальным Трансформатором), и являются ли они взаимозаменяемыми?
О: ТТ (Токовые Трансформаторы) и НТ (Номинальные Трансформаторы, также известные как ВТ — Вольтные Трансформаторы) относятся к измерительным трансформаторам, но их функциональность и способы подключения полностью противоположны; они абсолютно не взаимозаменяемы.
ТТ (Токовый Трансформатор): Подключается последовательно с основной цепью для снижения высокого тока до низкого. Вторичная сторона никогда не должна быть разомкнута.
НТ (Номинальный Трансформатор): Подключается параллельно с основной цепью для снижения высокого напряжения до низкого. Вторичная сторона никогда не должна быть короткозамкнута (короткое замыкание приведет к перегреву и выходу НТ из строя).
Эти два типа выполняют взаимодополняющие роли в энергетической системе, совместно передавая необходимые сигналы тока и напряжения на все последующие измерительные приборы и защитные реле.
В2: Что определяет ТТ класса S (например, 0,2S), и какое его преимущество перед стандартным классом 0,2?
О: Обозначение «S» означает «Специальная тарификация». Основное инженерное преимущество ТТ класса 0,2S — способность поддерживать высокую точность даже при экстремально низких токовых нагрузках (конкретно в диапазоне от 1% до 5% от номинального тока). Стандартный ТТ класса 0,2 обычно гарантирует указанную точность только при нагрузках от 5% или 10% от номинального тока и выше. Для объектов с резкими «приливными» профилями нагрузки — например, коммерческих зданий с очень низким потреблением тока в нерабочее время — использование ТТ класса 0,2S обеспечивает точную тарификацию электроэнергии круглосуточно, устраняя значительные накопительные ошибки измерения в периоды низкой нагрузки.
В3: Что происходит, если винт на клеммном блоке вторичных выводов ТТ ослабнет или выпадет?
О: Ослабление винта — одна из самых распространенных причин отказов вторичной цепи ТТ в полевых условиях. Последствия зависят исключительно от степени потери контакта:
Плохой контакт: Если винт просто ослаблен, это увеличит сопротивление вторичной цепи. Это фактически увеличивает фактический натяг, возможно, приведя ТТ к состоянию перегрузки по натягу, что вызывает значительные коэффициентные и фазовые ошибки, нарушая точность тарификации и защиты.
Полное разсоединение (наиболее опасно): Если винт полностью выпадет или контакт будет потерян, вторичная цепь ТТ становится разомкнутой, мгновенно вызывая опасное состояниевысокого напряжения (потенциально несколько тысяч вольт), что угрожает безопасности персонала и, вероятно, разрушит подключенные низковольтные устройства.
Рекомендуемое действие: После подтверждения того, что первичная цепь отключена или вторичная сторона ТТ безопасно короткозамкнута, приоритетом оператора должно быть надежное затягивание ослабленного винта для восстановления низкоимпедансного пути цепи.
В4: Как инженер должен интерпретировать обозначение «5П10» на защитном ТТ?
О: Обозначение 5П10 — стандартная маркировка защитного ТТ, передающая две критические эксплуатационные характеристики:
5П: Указывает, что совокупная ошибка (объединенная ошибка тока и фазы) не должна превышать 5% при номинальном предельном токе точности (П означает «Защита»).
10: Это число представляет коэффициент предела точности (КПТ), равный 10. Это означает, что ТТ гарантирует сохранение предела ошибки в 5% даже при воздействии аварийного тока, превышающего номинальный первичный ток в 10 раз.
Полная маркировка является основным параметром, который используют инженеры для выбора ТТ, достаточно прочного, чтобы соответствовать диапазону работы защитного реле и максимально рассчитанному аварийному току энергетической системы.
В5: Почему вторичная цепь ТТ требует одноточечного заземления, а не многоточечного или отсутствия заземления вовсе?
О: Обязательное одноточечное заземление — неотъемлемое требование к безопасности проводки вторичных цепей ТТ:
Назначение заземления: Землянирование вторичной цепи гарантирует безопасное закрепление ее напряжения на земном потенциале, предотвращая образование смертельного напряжения и обеспечивая безопасный путь к земле в случае разрушения изоляции на первичной стороне и проникновения высокого напряжения через барьер.
Отсутствие заземления (неправильно): Если вторичная цепь не заземлена, любое разрушение изоляции на первичной стороне приведет к тому, что напряжение вторичной цепи будет «плавающим» на небезопасном потенциале, создавая экстремальную опасность.
Многоточечное заземление (неправильно): Если цепь заземлена в нескольких точках, между различными местами заземления могут образоваться земные токовые петли. Эти циркулирующие токи искажают истинный измеряемый сигнал, вводя помехи и потенциально вызывая сбой или ложное отключение защитных реле.
Правильная и безопасная практика — выбрать одну и только одну точку подключения, обычно рядом с распределительным ящиком ТТ, для создания постоянного и надежного соединения с землей.
