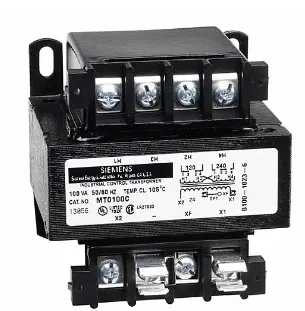

Что такое трансформатор управления питанием?

Трансформатор управления питанием (ТУП, CPT) — это компактный специализированный понижающий трансформатор, который принимает высокое линивое напряжение (например, 480 В или 240 В) и безопасно преобразует его в низкое управляющее напряжение (обычно 120 В или 24 В) для питания реле, контакторов, ПЛК, соленоидов и других управляющих устройств. Он также обеспечивает электрическую развязку, создавая безопасное и чистое источник управляющего питания внутри промышленного панели управления.

Трансформаторы управления питанием важны потому что они:

• Основа надежности управления — при падении напряжения или сбое ТУП контакторы могут дребезжать, ПЛК могут перезагружаться, и производство останавливается;

• Ключевой уровень безопасности — развязка снижает риск поражения током и помогает предотвратить распространение неисправностей с стороны силового электрооборудования на управляющую цепь;

• Проектированы для первоначальных пусковых токов — в отличие от универсальных трансформаторов, ТУП конструктивно адаптированы к работе с высокими первоначальными пусковыми токами электромагнитных реле и катушек контакторов без чрезмерного падения напряжения.

Обычно трансформаторы управления питанием можно найти в:

• Промышленных панелях управления конвейерами, насосами, прессами и упаковочными машинами;

• Центрах управления двигателями (ЦУД) для питания пускателей и тепловых реле;

• Автоматизационных шкафах с ПЛК, модулями ввода-вывода, датчиками и защитными реле;

• Системами управления ВКХ и зданиями для питания термостатов, приводов клапанов и управляющих реле.

В любом месте, где на панели или на DIN-рейке установлен трансформатор, питающий низковольтные управляющие цепи, с высокой вероятностью это промышленный трансформатор управления или трансформатор для станков с ЧПУ, выполняющие эту важную функцию понижения напряжения и развязки.

Как работает трансформатор управления питанием

Электромагнитная индукция в трансформаторе управления питаниемТрансформатор управления питанием (ТУП, CPT) — это умный способ преобразования высокого «грязного» линиевого напряжения в стабильное низковольтное управляющее питание. Он работает на принципе электромагнитной индукции: переменное напряжение на первичной обмотке создает переменное магнитное поле в сердечнике, которое затем индуцирует пропорциональное напряжение на вторичной обмотке. Без подвижных частей — только магнитная цепь, работающая круглосуточно.

Объяснение первичной и вторичной обмоток

Любой промышленный трансформатор управления имеет две основные части:

• Первичная обмотка: Подключается к линийному напряжению

• Вторичная обмотка: Питит управляющую цепь (обычно 120 В или 24 В).

Понижающие управляющие напряжения (480 В → 120 В / 24 В)

Типичные схемы понижения напряжения в промышленных и коммерческих распределительных щитах США:

• 480 В → 120 В — для стандартного управляющего питания и удобного для обслуживания напряжения

• 480 В → 24 В — для более безопасных низковольтных ПЛК, датчиков и малых реле

• 240 В → 120 В / 24 В — в более мелких или старых системах

Правильная обработка пусковых токов

Управляющие цепи потребляют не только стабильный ток. Устройства такие как контакторы, соленоиды и электромагнитные реле потребляют большой пусковой ток в момент включения — часто в несколько раз превышающий их номинальную мощность в ВА.

Настоящий трансформатор для станков с ЧПУ/трансформатор управления двигателем конструктивно оснащен:

• Дополнительной краткосрочной мощностью в ВА для обработки пусковых токов

• Обмотками с низким импедансом для выдерживания всплеска тока

• Прочными сердечниками, которые не подвергаются легко насыщению

Почему регулировка напряжения важна в управляющих цепях

В управляющем питании регулировка напряжения имеет решающее значение. Если напряжение падает при включении катушки, возникают следующие проблемы:

• Слабые или дребезжащие контакторы

• Случайные неисправности входов ПЛК

• Отключение реле под нагрузкой

Ключевые характеристики и преимущества трансформаторов управления питанием

Стабильное напряжение при пусковых токах и перегрузках

Хороший промышленный трансформатор управления конструктивно предназначен для выдерживания пусков двигателей, включения соленоидов и пусковых токов реле без падения управляющего напряжения.

Наиболее важные факторы:

Электрическая изоляция и подавление помех

Трансформаторы управления питанием создают дополнительный уровень безопасности и производительности между сетью и цепью управления.

• Гальваническая изоляция защищает людей и последующие устройства от сетевых неисправностей.

• Фильтрация помех снижает электромагнитные помехи от приводов и крупных электродвигателей, обеспечивая стабильную работу входов ПЛК и электронных реле.

• Конструкция изоляции аналогична по назначению той, что используется в оборудованиях высокого напряжения (например, в газоизолированных распределительных устройствах), но адаптирована для питания систем управления.

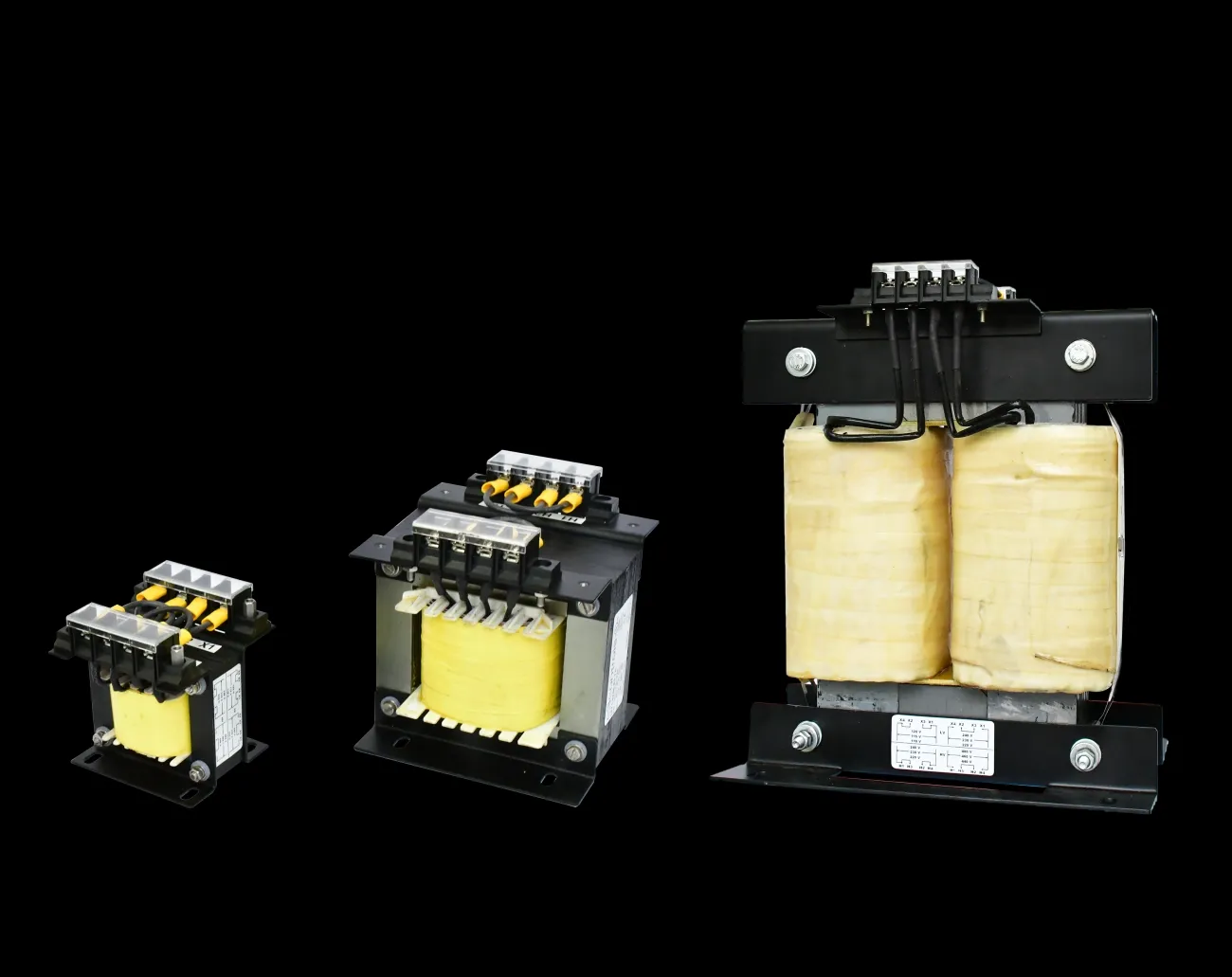

Компактные варианты, монтажные на панель и рейку DIN

Для российских компаний OEM и производителей распределительных щитов компактность и гибкость монтажа являются критически важными.

• Панельные трансформаторы управления для секций ЩЭМ (щитов управления электродвигателями) и машинных панелей

• Трансформаторы управления на рейку DIN для компактных автоматизационных шкафов

• Несколько вариантов выводов для аккуратного монтажа проводов и ускорения сборки

Тепловые характеристики и прочность

Промышленные трансформаторы управления должны работать в жарких, пыльных корпусах и оставаться надежными в эксплуатации.

То же самое внимание к тепловому поведению, которое уделяется средневольтному оборудованию, например, трансформаторам в моноблокном исполнении, применяется здесь — только нацеленное на контрольные нагрузки.

Более длительный срок бесперебойной работы, меньше ложных отключений

Когда контролируемое питание стабильно, все остальные компоненты в распределительной коробке работают лучше.

• Надёжное управление пусковыми токами гарантирует плавное срабатывание контакторов каждый раз.

• Хорошая регулировка напряжения предотвращает сбросы ПЛК и дребезг реле, вызванные провалами напряжения.

• Прочный дизайн сокращает незапланированное простои, ложные отключения и вызовы на обслуживание.

Вот почему я всегда указываю на использование настоящего промышленного трансформатора для распределительных коробок, вместо того чтобы «уживаются» с легковесным устройством.

Трансформатор управления питанием vs Другие трансформаторы

Трансформатор управления питанием (ТУП) vs Трансформатор изоляции

Трансформатор управления питанием (ТУП) всегда обеспечивает изоляцию, как и трансформатор изоляции, но он специально разработан для управляющих цепей.

• ТУП: Размерный ряд под реле, контакторы, ПЛК и соленоиды с тщательной регулировкой напряжения при пусковых токах

Распространённые применения трансформаторов управления питанием

Промышленное оборудование и центры управления двигателями (ЦУД)

Я использую трансформаторы управления питанием (ТУП) в любых местах завода, где требуется надежная низковольтная управляющая мощность для пускателей, защитных устройств от перегрузки и защитных цепей. В ЦУД и промышленных станках ТУП снижают напряжение с 480 В или 600 В до 120 В или 24 В для питания:

• Пускателей двигателей и катушек контакторов

• Реле от перегрузки и блокировок

• Цепей аварийной остановки и защиты

Автоматизированные системы, ПЛК, реле и сенсоры

В современной автоматике я полагаюсь на промышленные трансформаторы управления для питания:

• Входов/выходов ПЛК и небольших ГМИ (графических операторских панелей)

• Электромагнитных реле и таймеров

• Аналоговых и цифровых сенсоров, не терпящих провалов напряжения

Управление климатом (HVAC), соленоиды и контакторы

В коммерческих и промышленных системах HVAC по стандарту используют понижающие трансформаторы управления для:

• Термостатов и управляющих цепей на 24 В

• Соленоидов клапанов и дросселей

• Контакторов вентиляторов и компрессоров

Производственные линии, технологические панели и ОЭМ-оборудование

При строительстве или модернизации линий я проектирую встраиваемые в панель трансформаторы управления для питания:

• Управляющих цепей конвейеров и упаковочного оборудования

• Технологических модулей и ОЭМ-управляющих панелей

• Защитных блокировок и сигнальных световых столбиков

Коммерческие системы и системы управления зданиями

В зданиях трансформаторы управляющих панелей обеспечивают низковольтную мощность для:

• Панелей управления освещением и систем контроля присутствия

• Систем контроля доступа и базовых входов/выходов БМС (систем управления зданием)

• Небольших реле, сигнализаций и индикаторных цепей

Как выбрать трансформатор управления питанием и определить его мощность

Понять номинал ВА и пусковые ВА

При выборе трансформатора управления питанием (ТУП) я всегда начинаю с параметра ВА:

• Суммируйте все стационарные нагрузки: ПЛК, реле, катушки контакторов, соленоиды, указательные лампы, небольшие блоки питания и т. д. Используйте их номинал ВА или произведение Вольт × Ампер.

• Учтите пусковые ВА: Контакторы, соленоиды и некоторые реле могут потреблять 3–10 раз больше своих обычных ВА в течение доли секунды.

Выберите трансформатор с параметрами:

• Номинальный стационарный ВА ≥ суммарный ВА стационарных нагрузок;

• Способностью выдерживать кратковременные пусковые ВА, достаточную для запуска всех устройств без падения напряжения.

Выбор первичного и вторичного напряжения

Подберите напряжение в соответствии с требованиями панели и техническими нормами:

• Первичное (сеть): Распространённые промышленные напряжения в США — 480 В, 240 В, 208 В, 600 В. Многие промышленные трансформаторы управления имеют несколько первичных клемм для подключения к этим напряжениям.

• Вторичное (управление

• 120 В — для классических управляющих цепей в центрах управления двигателями и старом оборудовании;

• 24 В переменного тока или 24 В постоянного тока (через блок питания) — для более безопасных низковольтных управляющих систем, особенно в системах управления зданиями и ОЭМ-оборудовании.

Всегда проверяйте управляющее напряжение на табличках данных ПЛК, реле и катушек контакторов.

Частота, фаза и варианты клемм для подключения

Для российских распределительных щитов большинство силовых трансформаторов управления являются однофазными, с частотой 60 Гц:

• Частота: Использование трансформатора 60 Гц на сети 50 Гц может привести к его перегреву, если он не имеет номинала 50/60 Гц.

• Фаза: Даже если ваша система трехполярная, ТУП практически всегда работает от одной фазы или между линиями (линия-линия) в однополярном режиме.

• Клеммы для подключения (taps)

• Первичные клеммы позволяют тонко настраивать трансформатор для систем 480/240/208/600 В.

• Вторичные клеммы могут помочь исправить незначительные проблемы с напряжением при длинных линиях или тяжелых пусковых режимах.

Как рассчитать общую нагрузку управляющей цепи

Я делаю это просто и консервативно

• Перечислите все устройства в управляющей цепи.

• Для каждого устройства запишите: напряжение, мощность в ВА или ток, а также режим работы (стационарный или периодический).

• Стационарные нагрузки: Суммируйте все мощности в ВА напрямую.

• Пусковые нагрузки (контакторы, соленоиды)

• Используйте указанные производителем пусковые мощности в ВА, если они доступны.

• Если нет, умножьте номинальную мощность в ВА на коэффициент 3–10 в зависимости от типа устройства и практического опыта.

• Запас безопасности: Добавьте 25–50% к полученному результату, чтобы обеспечить перспективность использования в будущем и уменьшить перегрев.

Этот простой подход «калькулятора выбора мощности трансформатора управления» избавляет от большинства проблем в полевых условиях.

Условия окружающей среды, сертификации и эффективность

• Температура и высота расположения: Проверяйте данные на табличке о температурном подъёме и снижении мощности, если панель работает при высоких температурах или находится на большой высоте.

• Окружающая среда

• Зоны с грязью, пылью или коррозионным воздействием: выбирайте полностью герметизированные модели или конструкции для суровых условий.

• Уличное оборудование или трансформаторы в моноблокном исполнении: при выборе ТУП учитывайте оборудование, уже обеспечивающее безопасность и защиту от погодных условий (например, конструкции, описанные в этом руководстве по безопасности трансформаторов в моноблокном исполнении).

• Для России требуется сертификация EAC или сертификация GOST.

• Эффективность: Трансформаторы управления с высокой эффективностью работают при более низких температурах, экономят энергию и продлевают срок службы компонентов в плотно запакованных управляющих панелях.

Типы монтажа, плавные предохранители и варианты защиты

• Типы монтажа

• Трансформаторы для монтажа в панели — для модулей ЦУД и ОЭМ- корпусов.

• Трансформаторы управления на DIN-рейку — для компактных управляющих панелей и быстрой замены в полевых условиях.

• Плавные предохранители и защита

• Первичные плавные предохранители защищают трансформатор и проводку от неисправностей.

• Вторичные плавные предохранители защищают управляющую цепь и часто требуются по техническим нормам и стандартам ОЭМ.

• Рассмотрите возможность использования дополнительных автоматических выключателей или миниатюрных плавных предохранителей для удобства обслуживания и чёткой изоляции неисправностей.

• Заземление и потенциальное соединение: в соответствии с вашим управляющим схемой и требованиями российских национальных электрических норм выполнить потенциальное соединение сердечников/каркасов и заземлить вторичную сторону. Использование надежного заземления и соответствующих защитных мер дополняет подходы, изложенные в настоящем документе, касательно заземления вторичной стороны трансформаторов тока для обеспечения безопасности.

Выбирайте трансформатор управления питанием, соответствующий реальным условиям сборки и обслуживания панелей — с правильным номиналом ВА, подходящим напряжением, необходимыми сертификатами, а также типом монтажа и схемой защиты, которые электрики могут быстро поддерживать в полевых условиях.

Основы установки и монтажа силовых трансформаторов управления

Чтение схем монтажа силовых трансформаторов управления

• Первичные выводы (часто обозначаются H1, H2, H3) — место подключения линии напряжения (480 В, 240 В и т.д.)

• Вторичные выводы (X1, X2, X3) — место вывода управляющего напряжения (120 В, 24 В и т.д.)

• Точки подключения (taps) — для регулировки под напряжения 240/480 В или 208/240/480 В

• Символ заземления — место заземления сердечника или вторичной обмотки

Сопоставьте схему с фактическими значениями линии и управляющего напряжения. Если работа ведется в шкафу с другим средневольтным оборудованием, я отношусь к СРТ так же, как к трансформатору тока в схеме защиты — соблюдаю правильную полярность, использую соответствующие выводы и не полагаюсь на предположения.

Подключение первичной и вторичной обмоток (пошагово)

Простое подключение понижающего трансформатора управления обычно выглядит так:

• Отключить питание и установить блокировку подачи энергии.

• Первичная сторона

• Подключить входящие фазные провода к выводам H1/H2 (или H1/H2/H3 для трехфазных трансформаторов управления, используемых при фазно-фазном подключении).

• Установить и подключить все первичные точки подключения (taps) в соответствии со схемой (например, 480 В против 240 В).

• Вторичная сторона

• Подключить выводы X1 и X2 к шинам управляющей цепи (например, для управляющего напряжения 120 В или 24 В).

• При использовании заземленной вторичной обмотки заземлить одну сторону (обычно X2).

• Натянуть все выводы в соответствии с техническими требованиями и аккуратно разложить провода в шкафу.

Рекомендации по заземлению и соединению для защиты

Для изоляции управляющей цепи и обеспечения безопасности я всегда:

• Соединяю сердечник/каркас трансформатора управления с шиной заземления шкафа.

• Определяю, будет ли заземлена вторичная обмотка или нет:

• Земленая: соединяю X2 с заземлением для создания определенной эталонной точки и облегчения диагностики.

• Неземленая: используется при требовании в технических спецификациях, при этом вся управляющая система должна быть соответствующим образом спроектирована.

• Сохраняю разделение заземляющих проводов и нейтрала там, где это требуется кодексами и местными практиками.

Защита от перегрузки и плавки для трансформаторов управления

Качественная плавка защищает трансформатор и остальное оборудование в шкафу:

Первичная плавка:

• Обычно используются маломощные плавки или автоматический выключатель, расчетные параметры которых определяются по мощности (ВА) и первичному напряжению трансформатора управления.

• Задерживаемые плавки помогают выдерживать пусковые токи.

Вторичная плавка:

• Защищает управляющие цепи, реле, источники питания ПЛК и соленоиды.

• Часто разделяется на несколько защищенных плавкой ветвей для различных нагрузок.

Типичные ошибки при установке, которые стоит избегать

В российских управляющих панелях постоянно возникают одинаковые проблемы:

• Некорректный выбор первичной точки подключения (taps) (например, подключение к 240 В в системе 480 В).

• Отсутствие вторичной плавки, в результате чего замыкание в управляющей цепи вырубает трансформатор управления.

• Использование провода недостаточного сечения или слишком длинных линий, приводящих к падению управляющего напряжения.

• Случайное незаземление вторичной обмотки, что усложняет диагностику до невообразимогоя.

• Ослабые соединения на выводах, которые перегреваются при пусковых токах или постоянной нагрузке.

Простые проверки для подтверждения правильной работы

Перед приемкой установки трансформатора управления я выполняю несколько быстрых проверок:

• Сравнить номинальное напряжение (по маркировке) с фактическим линиейным напряжением с помощью измерительного прибора.

• Проверить вторичное напряжение без нагрузки и при типичной нагрузке.

• Сравнить полярность и подключение точек (taps) с схемой.

• Проверить на наличие ненормального нагрева после некоторого времени работы шкафа.

• Убедиться, что все плавки/автоматические выключатели имеют правильный тип и номинальные параметры.

Если вторичное напряжение остается стабильным при срабатывании контакторов, а реле не дребезжат — это означает, что трансформатор управления подключен правильно и имеет подходящую мощность для выполняемой задачи.

Советы по обслуживанию и устранению неисправностей силового трансформатора управления

Периодическое осмотр и очистка силовых трансформаторов управления

Для любого промышленного силового трансформатора управления базовые мероприят и по уходу дают большой эффект:

• Отключить питание и установить блокировку/маркировку перед тем, как касаться какого-либо элемента.

• Удалить пыль сухим сжатым воздухом (короткие импульсы, безопасное расстояние до обмоток).

• Натянуть зажимы на первичной и вторичной сторонах — ослабленные наконечники являются основной причиной нагрева и падения напряжения.

• Проверить наличие признаков влаги, коррозии или загрязнения маслом/химикатами внутри управляющего шкафа.

• Убедиться, что соседнее оборудование (например, коммутационное оборудование или металлические шкафы) не перегревает внутреннее пространство шкафа.

Выполнить быстрый тепловой сканирование (если есть ИК-пушка или камера) под нагрузкой — горячие точки обычно появляются на зажимах, а не в сердечнике.

Признаки перегрузки, перегрева или неправильного подбора мощности

Вероятно, силовой трансформатор управляющего шкафа перегружен или имеет недостаточную мощность, если наблюдаются следующие признаки:

• Обесцвечивание или темнение изоляции на проводах или поверхностях обмоток

• Запах горения, трескательные звуки или гул, громче обычного

• Поверхностная температура, при которой нельзя держать руку более 1–2 секунд

• Частые срабатывания плавок на вторичной стороне, особенно при запуске

• Дребезг реле или контакторов при одновременном включении нескольких нагрузок

Как устранить падение напряжения в управляющих цепяхЕсли управляющее напряжение 120 В или 24 В нестабильно:

• Измерить напряжение на вторичной стороне трансформатора при включенном всем оборудовании.

• Измерить напряжение на дальнем устройстве (вход ПЛК, катушка реле, соленоид) во время работы.

• Если при нагрузке наблюдается значительное падение напряжения:

• Проверить наличие ослабленных или тонких проводов на длинных линиях.

• Обратить внимание на слишком большое количество одновременно включаемых нагрузок (контакторы, соленоиды).

• Убедиться, что номинальная мощность трансформатора (ВА) плюс пусковые токи (ВА) превышают фактические потребности.

• Проверить наличие общих нейтралов или заземлений, вызывающих неожиданные скачки напряжения.

Устранение ложных срабатываний реле и контакторов

Ложные срабатывания и дребезг почти всегда связаны с проблемами с управляющим напряжением:

• Медленное или слабое включение, как правило, означает низкое управляющее напряжение.

• Случайные отключения при запуске мощных нагрузок = трансформатор управления не справляется с кратковременными пусковыми токами (ВА).

• Убедиться, что напряжение катушки соответствует номиналу вторичной обмотки (не использовать катушки 240 В с вторичной обмоткой 120 В).

• Подключить отдельные цепи или установить последовательное включение устройств с высокими пусковыми токами, чтобы они не включались одновременно.

Если управляющее напряжение стабильно на трансформаторе, но нестабильно на устройстве, проблема связана с проводкой и падением напряжения, а не с трансформатором.

Когда ремонтировать, менять размер или заменять силовой трансформатор управления (СРТ)

Вот как я решаю, что делать с трансформатором управляющего шкафа:

Ремонтировать (если)

• Повреждены только выводы или внешние провода.

• Требуется замена монтажного оборудования, наконечников или блоков плавок.

Менять размер (если)

• Расчетная нагрузка + пусковые токи > 80% номинальной мощности (ВА) по маркировке.

• Обновили шкаф (добавили больше входов/выходов ПЛК, больше контакторов), но не увеличили мощность трансформатора.

• Падение напряжения или дребезг катушек сохраняются даже после Натяжения и перемонтажа проводки.

Заменять (если)

• Обмотки сгорели, треснуты или замыкнулись, либо изоляция явно повреждена.

• Повторяющиеся случаи перегрева или ложных срабатываний, указывающие на внутренние повреждения.

• Существующий трансформатор не соответствует новым требованиям к напряжению, фазности или кодексам.

Выбор силовых трансформаторов управления WEISHO

Что отличает силовые трансформаторы управления WEISHO

Я разрабатываю силовые трансформаторы управления WEISHO специально для промышленных управляющих шкафов, а не как универсальные устройства «один размер для всех». Фокус простой: стабильное управляющее напряжение, высокая способность к переносу пусковых токов и длительный срок службы в суровых условиях, с которыми сталкиваются американские заводы ежедневно — нагрев, пыль, вибрация и постоянное переключение.

Основные конструктивные особенности для промышленной автоматизации

Промышленные силовые трансформаторы управления WEISHO создаются с учетом реальных управляющих нагрузок: ПЛК, реле, соленоиды, контакторы и небольшие источники управляющего питания. Ключевые особенности включают:

• Высокая способность к переносу пусковых токов для контакторов и электромагнитных реле

• Точная регулировка напряжения для предотвращения падения напряжения в управляющих цепях и ложных срабатываний

• Высокая диэлектрическая прочность и качественная изоляция для безопасной изоляции управляющих цепей

• Компактные варианты для монтажа на панель и DIN-рейку, предназначенные для переполненных секций распределительных щитов управления драйверами (MCC) и шкафов производителей (OEM)

Варианты напряжения, мощности (ВА) и монтажа

Для российских промышленных предприятий и компаний-изготовителей оборудования (OEM) я стремлюсь сделать ассортимент продукции практичным и гибким:

• Первичные напряжения: 208 В, 240 В, 277 В, 480 В, 600 В (однофазные)

• Вторичные напряжения: 120 В, 24 В, комбинации 24/120 В для низковольтного управляющего питания

• Номинальная мощность (ВА): от небольших трансформаторов для станков с несколькими реле до более мощных трансформаторов управления двигателями для плотно заполненных секций MCC

• Монтаж: варианты трансформаторов управления для монтажа на заднюю панель, основание и DIN-рейку для быстрой сборки

Индивидуальные решения по трансформаторам управления

Если стандартные каталожные модели не совсем подходят, я предоставляю разработку индивидуальных трансформаторов управления для:

• Специальных комбинаций первичного/вторичного напряжения

• Нестандартных требований к мощности (ВА) и пусковым токам

• Уникальных форм-факторов или выводов, соответствующих существующей компоновке трансформатора управляющего шкафа

Как WEISHO вписывается в реальные шкафы и MCC

В реальных проектах силовые трансформаторы управления WEISHO обычно используются:

• В распределительных щитах управления драйверами (MCC) для питания управляющих цепей секций и блокировок

• В составе сборок промышленных автоматических трансформаторов производителей (OEM) с ПЛК и входами/выходами

• В технологических шкафах с соленоидами, контакторами и управляющими реле

• В системах управления зданиями и вентиляцией, которые требуют надежного управляющего питания 120 В или 24 В

В паре с устройством защиты на входе — например, с высоковольтными плавками, аналогичными тем, что используются в сборках защитных отсекающих плавок — силовые трансформаторы управления WEISHO помогают поддерживать стабильность управляющих цепей, сократить количество ложных срабатываний и продлить срок службы автоматического оборудования.

Быстрые часто задаваемые вопросы о силовых трансформаторах управления

Можно ли использовать обычный трансформатор вместо СРТ?

Обычно нет. Стандартный трансформатор не предназначен для переноса высоких пусковых токов (ВА) от контакторов, соленоидов и реле. Силовой трансформатор управления (СРТ) создается для:

• Лучшей регулировки напряжения при пусковых токах

• Более высокой кратковременной мощности (ВА)

• Безопасной изоляции управляющих цепей

Какую номинальную мощность (ВА) нужно для моей управляющей цепи?

Суммируйте:

• Номинальную мощность (ВА) всех устройств в стационарном режиме (ПЛК, реле, датчики, лампы, ГМИ)

• Максимальную пусковую мощность (ВА) (обычно от крупнейшего контактора/соленоида)

Затем:

• Умножьте пусковую мощность (ВА) на 1,25–1,5 для запаса безопасности

• Выберите следующий стандартный размер по мощности (ВА) выше полученного значения

Какую пусковую токов нужно предусмотреть?

Типичные диапазоны (примерный ориентир, проверяйте паспорта фактических устройств):

• Маленькие реле: 5–10× номинальная мощность в стационарном режиме (holding VA)

• Контакторы двигателей: 3–10× номинальная мощность в стационарном режиме (holding VA)

• Соленоиды: 5–15× номинальная мощность в стационарном режиме (holding VA)

На самом деле ли мне нужна изоляция в управляющем питании?

В промышленных и коммерческих шкафах, как правило, да. Изоляция обеспечивает:

• Безопасность — разделяет управляющие цепи от первичной системы

• Снижение помех — помогает защитить ПЛК и электронику от электрических помех

• Лучший контроль неисправностей — упрощает проектирование заземления и защиты

Как узнать, что мой СРТ имеет недостаточную мощность?

Распространенные признаки:

• Падение управляющего напряжения при одновременном включении нескольких контакторов

• Дребезг реле или отключение входов/выходов ПЛК при запуске

• СРТ сильно греется, появляется запах горения или признаки обесцвечивания

• Ложные срабатывания устройств защиты от перегрузки или плавок, питающих трансформатор управления

Как долго обычно служат силовые трансформаторы управления?

При правильном выборе мощности и вентиляции качественный промышленный силовой трансформатор управления легко служит 15–25 лет и более:

• Поддерживайте его чистым, свободным от накопления пыли

• Не превышайте номинальную мощность (ВА) или температурный подъем

• Периодически проверяйте зажимы на ослабление и появление горячих точек

Совместимы ли силовые трансформаторы управления WEISHO с моим шкафом?

В большинстве случаев да. Промышленные силовые трансформаторы управления WEISHO разработаны с учетом распространенных американских технических требований:

• Первичное напряжение: 480 В, 240 В, 208 В, 600 В (однофазные или с несколькими точками подключения)

• Вторичное напряжение: 120 В, 24 В (управляющее напряжение) и другие стандартные управляющие напряжения

• Монтаж: варианты для монтажа на панель, DIN-рейку и компактные размеры для MCC

• Сертификации: соответствуют общим требованиям UL/CSA для трансформаторов управляющих шкафов

При модернизации или замене трансформатора управления достаточно совпасть:

• Первичное напряжение

• Вторичное напряжение

• Номинальную мощность (ВА)

• Пространство для монтажа

При специфических условиях применения — высокая окружающая температура, агрессивная среда или компактные панели — мы можем предложить индивидуальные решения по силовым трансформаторам управления, адаптированные к российским промышленным и коммерческим проектам.
