Принцип работы контакторов переменного тока

Основные компоненты контактора переменного тока

• Электромагнитная катушка — низкомощная управляющая обмотка, создающая магнитное поле при подаче питания.

• Подвижный якорь — шарнирно закрепленная металлическая деталь, которую притягивает катушка.

• Основные контакты — мощные контакты, пропускающие рабочий ток нагрузки (компрессоры, двигатели, осветительные приборы).

• Вспомогательные контакты — более мелкие контакты для сигнализации и блокировок.

• Корпус и клеммы — изолированное тело с линейными и нагрузочными клеммами для подключения проводов.

Пошаговый принцип притяжения контактов электромагнитной катушкой

• На катушку подается управляющее напряжение (например, 24 В, 120 В или 240 В).

• Катушка генерирует магнитное поле, которое притягивает якорь к сердечнику.

• Движение якоря приводит к мгновенному замыканию основных контактов, и питание поступает на нагрузку.

• При отключении управляющего сигнала катушка обесточивается, пружины размыкают контакты, и питание нагрузки прекращается.

Основные контакты против вспомогательных контактов

Основные контакты

• Пропускают полный рабочий ток нагрузки (компрессоры систем кондиционирования и вентиляции, вентиляторные двигатели, насосы, группы осветительных приборов).

• Имеют широкую и прочную конструкцию для выдерживания высокого пикового тока и энергии дуги.

• Маркируются по величине тока в амперах, количеству полюсов и категории применения (AC‑1, AC‑3 и т. д.).

Вспомогательные контакты

• Используются для

• обратной связи по статусу (сигнал «РАБОТА» в ПЛК или систему управления зданием),

• электрических блокировок (между контакторами вперед и назад),

• индикационных ламп и сигнализации.

• Пропускают только небольшой управляющий ток.

• Маркируются как ОП (открытые по паспорту) или ЗП (закрытые по паспорту).

Никогда не используйте вспомогательные контакты для питания двигателей или нагревательных элементов — они предназначены только для управления и сигнализации.

Контактор переменного тока против контактора постоянного тока

Контактор переменного тока

• Оптимизирован для работы с переменным током, который естественным образом проходит через ноль 60 раз в секунду (при частоте 60 Гц).

• Использует специальные демпферные магнитные кольца, предотвращающие дребезг катушки в моменты прохождения тока через ноль.

• Дугу между контактами легче потушить, так как переменный ток самостоятельно падает до нуля.

Контактор постоянного тока

• Создан для работы с постоянным током, который никогда не проходит через ноль сам по себе.

• Требует большего зазора между контактами, более мощных дугогасителей и иной конструкции катушки и магнитного сердечника.

Где используются контакторы переменного тока в реальных системах

Системы кондиционирования и вентиляции

• Контакторы переменного тока с одним и двумя полюсами — для бытовых конденсаторов.

• Контакторы переменного тока с тремя полюсами — для крышных установок, чиллеров и крупных воздухораспределителей

Моторные нагрузки

Осветительные системы

Типы контакторов переменного тока по количеству полюсов

Что такое «полюсы» у контактора переменного тока

• 1 полюс = коммутация одной фазной линии

• 2 полюса = коммутация двух линий (часто обе фазные линии в цепи 240 В)

• 3 полюса = коммутация трех фазных линий

• Больше полюсов = больше цепей или добавление нейтральной линии/линии нагрузки

Контактор переменного тока с одним полюсом

• Небольшие установки кондиционирования и вентиляции (блочные установки, небольшие конденсаторы)

• Системы управления освещением, где требуется коммутация только одной линии

Преимущества:

• Низкая стоимость и компактные размеры

• Простая проводка для простых нагрузок

Недостатки:

• Одна линия остается под напряжением, поэтому нагрузка не полностью изолирована

• Не является идеальным вариантом для случаев, когда требуется полная раз коммутация и безопасная изоляция

Контактор переменного тока с двумя полюсами

• Бытовых кондиционеров и тепловых насосов

• Скважинных насосов и небольших электродвигателей

• Водонагревателей и некоторых активных нагрузок

Почему он распространен в кондиционерах и тепловых насосах

• Полностью отключает компрессор от обеих линий

• Повышает безопасность и упрощает диагностику неисправностей

Нагрузки, подходящие для контактора с двумя полюсами

• Однофазные компрессорные нагрузки

• Вентиляторные и дуговые двигатели на 240 В

• Небольшие активные нагрузки, требующие полной изоляции

Контактор переменного тока с тремя полюсами

• Насосах и вентиляторах коммерческих зданий

• Компрессорах промышленных систем кондиционирования и вентиляции, а также чиллеров

• Конвейерных системах, лифтах и технологическом оборудовании

Когда выбирать контактор с тремя полюсами:

• При коммутации трехфазного питания (208 В, 230 В, 460 В, 480 В)

• Если нагрузка представляет собой трехфазный двигатель или крупное промышленное оборудование

• Если требуется чистое синхронное коммутирование всех трех фаз

Для трехфазных систем повышенного напряжения или при сочетании с средневолтным оборудованием, например, масляным трансформатором для распределения электроэнергии напряжением 6–22 кВ, правильный выбор трехполюсного контактора становится еще более критически важным.

Контактор переменного тока с четырьмя полюсами

• Трехфазных четырехпроводных систем, где требуется коммутация также нейтральной линии

• Приложений, для которых коммутация нейтральной линии обязательна по соображениям безопасности или качества электроэнергии

• Двухцепочечного управления или управления резервным оборудованием, где четвертый полюс обслуживает дополнительную нагрузку или обеспечивает блокировку.

Используйте контактор переменного тока с четырьмя полюсами, когда:

• Нормативные требования или проектная документация предписывают размыкание нейтральной линии

• Необходимо управлять двумя взаимосвязанными цепями с помощью одной катушки

• Вы осуществляете функции передачи или переключения, при которых нейтральная линия должна следовать за фазными линиями

Контакторы переменного тока с пятью и множественными полюсами

• Сложных схемах пуска двигателей (например, звездно‑треугольных пускателях)

• Схемах реверсирования и переключения, где управляются несколько направлений работы или цепей

• Системах, в которых требуется несколько вспомогательных силовых цепей, связанных с одним управляющим действием

Как выбрать правильное количество полюсов для нагрузки переменного тока

• Контактор с одним полюсом: небольшие простые нагрузки, допустима коммутация только одной линии

• Контактор с двумя полюсами: стандартное решение для однофазных систем 240 В (кондиционеры, тепловые насосы, небольшие насосы), требуется полная изоляция нагрузки

• Контактор с тремя полюсами: любые трехфазные двигатели или промышленные нагрузки, большинство коммерческих и промышленных щитов управления

• Контактор с четырьмя полюсами: коммутация трех фаз и нейтральной линии, двухцепочечные системы или функции резервного переключения

• Контактор с пятью и более полюсами: специализированные пускатели, сложные двигательные цепи, индивидуально изготовленное оборудование

Типы контакторов переменного тока по категории применения (по стандарту МЭК)

Что означают категории применения по стандарту МЭК (AC‑1, AC‑2, AC‑3, AC‑4)

• AC‑1 — неиндуктивные или слабиндуктивные нагрузки (в основном активные)

• AC‑2 — пуск и остановка двигателей с кольцевым ротором

• AC‑3 — асинхронные двигатели с короткозамкнутым ротором (пуск и работа без частого реверсирования)

• AC‑4 — тяжелые режимы работы двигателей (пульсирующая нагрузка, противотоковое торможение, точная позиционировка, частый реверс)

При выборе контактора по категории применения, соответствующей фактической нагрузке, а не только по номиналу тока, контактор работает при более низкой температуре, имеет более длительный срок службы и обеспечивает более надежную защиту двигателей и систем кондиционирования.

Контакторы категории AC‑1 – только для активных нагрузок

• Электрическими нагревателями и печами

• Простыми распределительными щитами

• Группами активных нагрузок с низким пиковым током пуска и низким коммутационным напряжением

Почему контакторы AC‑1 не подходят для двигателей:

• Моторные нагрузки характеризуются высоким пиковым током пуска и индуктивным обратным толчком

• При использовании на двигателях контакты AC‑1 могут перегреваться, покрываться язвами и свариваться

• Это приводит к сокращению электрического ресурса и повышению риска отказа

Контакторы категории AC‑2 – для двигателей с кольцевым ротором

• Пуска и остановки двигателей с кольцевым ротором

• Приложений, где требуется коммутация роторных цепей во время пуска

Где до сих пор встречаются контакторы AC‑2:

• В старых промышленных предприятиях с существующими двигателями с кольцевым ротором

• При модернизации тяжелого оборудования, где тип двигателя не был изменен

Контакторы категории AC‑3 – стандартные контакторы для двигателей

• Насосы (скважинные насосы, насосы повышения давления)

• Вентиляторы и воздуходувки (воздухораспределители систем кондиционирования и вентиляции, вытяжные вентиляторы)

• Компрессоры (воздушные компрессоры, холодильные установки, кондиционеры)

• Конвейеры и общепромышленные приводы

Контакторы AC‑3 против AC‑1 – почему это важно:

• Контактор с номиналом 32 А категории AC‑3 гораздо более прочный, чем контактор с таким же номиналом 32 А категории AC‑1

• Контакторы AC‑3 проходят испытания на выдерживание пикового тока пуска двигателя и размыкание рабочего тока

• Использование оборудования категории AC‑1 для двигателей, требующих категории AC‑3, неизбежно приведет к преждевременному отказу

При сборке щитов управления двигателями или работе с системами кондиционирования воздуха контакторы категории AC‑3, как правило, являются правильным выбором. Для систем с более сложной коммутацией или управляющим питанием сочетание контакторов AC‑3 с специализированными трансформаторами управляющего питания обеспечивает стабильность и защиту управляющей цепи.

Контакторы категории AC‑4 – для позиционирования, противотокового торможения и реверсирования

• Позиционирование двигателей путем кратковременных пусков

• Противотоковое торможение (быстрая реверсия для остановки двигателя)

• Частые циклы переключения вперед–назад

Типичные области применения контакторов AC‑4:

• Краны и лебедки

• Лифты и подъемники с высокой частотой циклов работы

• Тяжелое металлообрабатывающее оборудование и системы позиционирования

Другие категории применения контакторов переменного тока – AC‑5 и выше

• AC‑5a / AC‑5b – управление освещением (накаливающие лампы, люминесцентные лампы, светодиодные лампы с высоким пиковым током пуска)

• AC‑6 – коммутация трансформаторов и конденсаторов

• AC‑7, AC‑8 и др. – специфические приложения, например, бытовые приборы или тяговые двигатели

Как подобрать контактор по категории применения под конкретную нагрузку

• Активные нагрузки (нагреватели, печи, простые щиты): AC‑1

• Стандартные двигатели (насосы, вентиляторы, компрессоры, конвейеры): AC‑3

• Тяжелые режимы (кратковременные пуски, реверсия, противотоковое торможение) – краны, лебедки: AC‑4

• Двигатели с кольцевым ротором: AC‑2

• Группы осветительных приборов (LED, газоразрядные лампы, накаливающие лампы): модификации категории AC‑5

Использование контактора неподходящей категории может привести к следующим проблемам:

• Перегрев и ложные отключения

• Сварка или выгорание контактов

• Сокращение электрического ресурса и незапланированным простоям

В российских установках, где важны безопасность и непрерывность работы – системы кондиционирования и вентиляции, промышленные распределительные щиты или кольцевые распределительные устройства, такие как газовые металлоконструкции в современных распределительных сетях (пример применения распределительного оборудования) – правильный выбор категории применения контактора имеет такое же значение, как и подбор правильного номинала тока и напряжения.

Типы контакторов переменного тока по области применения и конструкции

Контакторы специального назначения

Что означает «специальное назначение»

• Проектирование и испытания проводятся с учетом конкретного режима работы: компрессоры систем кондиционирования и вентиляции, двигатели вентиляторов конденсаторов, небольшие насосы, легкие коммерческие нагрузки.

• Оптимизация по стоимости, размерам и характеристикам в узком диапазоне применения, а не для всех промышленных задач.

Типичные области применения

• Бытовые и легкие коммерческие установки кондиционирования и вентиляции

• Двигатели вентиляторов, небольшие воздуходувки

• Нелегковые компрессоры и насосы

Когда стоит выбрать такой контактор

• Вы точно знаете тип нагрузки (компрессор, двигатель вентилятора и т.п.)

• Нужен компактный и доступный по цене контактор с стандартным напряжением катушки, например 24 В, 120 В или 240 В

• Вам требуется заменить контактор бытового кондиционера или контактор небольшой крышной установки

Контакторы для освещения

Работа с пиковым током пуска накаливающих ламп и светодиодных светильников

• Разработаны для работы с огромным пиковым током пуска накаливающих/галогеновых ламп

• Маркированы для работы с высоким пиковым током пуска светодиодных драйверов, который может вывести из строя стандартные контакторы для двигателей

• Часто используют специальные материалы контактов и конструкцию полюсов для обеспечения устойчивой работы при частых коммутациях

Дистанционное управление крупными группами осветительных приборов

• Освещения парковок

• Освещения спортзалов, складов и крупных торговых центров

• Фасадного и территориального освещения, управляемого из низковольтного щита или временирегулятора

Основные отличия от стандартных контакторов для двигателей

• Маркировка основана на категории применения для освещения AC‑5a/AC‑5b, а не только на категории для двигателей AC‑3

• Большее количество полюсов для управления несколькими цепями

• Чаще имеют более тихую работу и конструкцию, адаптированную для частых включений и выключений

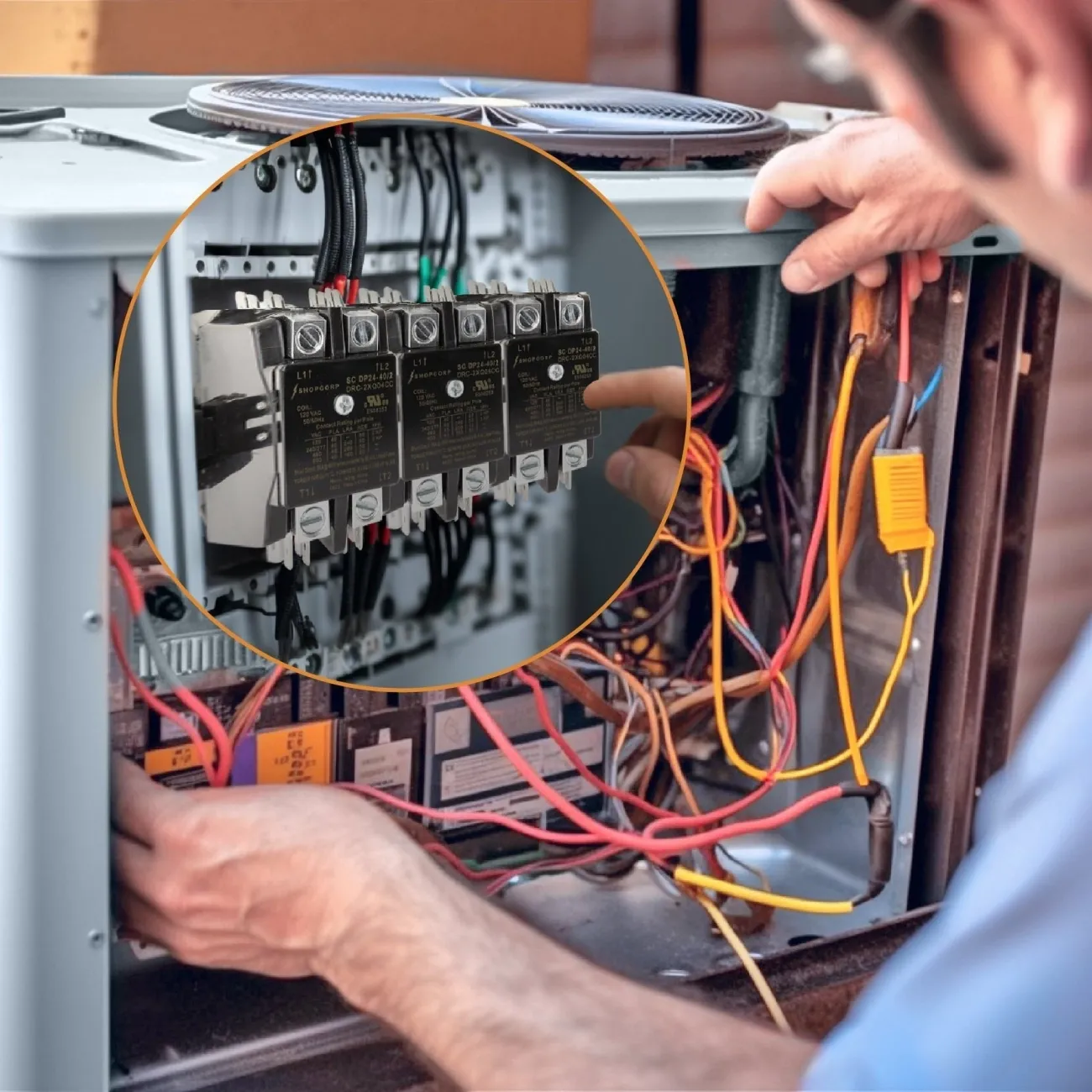

Контакторы для систем кондиционирования и вентиляции

Конструкция для управления компрессорами и воздуходувками

• Блокировочным током ротора компрессорных двигателей

• Постоянной нагрузкой на двигатели воздуходувок и вентиляторов конденсаторов

• Часто используются в моноблочных установках, сплит‑системах, тепловых насосах и крышных воздухораспределителях

Однофазные и трехфазные модификации

• Однофазные контакторы (1 или 2 полюса)

  Типичны для бытовых установок мощностью 1–5 тонн холода

  Часто оснащены катушкой на 24 В, питаемой от термостата

• Трехфазные контакторы (3 полюса)

  Используются в коммерческих крышных установках, чиллерах и крупных тепловых насосах

  Напряжение катушки может составлять 24 В, 120 В или 230 В в зависимости от системы управления

Подбор контактора для кондиционера

• Номинальный рабочий ток/блокировочный ток ротора компрессора (RLA/LRA)

• Напряжение и число фаз (однофазная или трехфазная система)

• Категорию применения для двигателей AC‑3, а не только номинал по активной нагрузке

• Добавьте запас мощности, если установка работает в жарком климате или с высокой частотой циклов включения/выключения

Вакуумные контакторы переменного тока

Принцип дугогасения в вакуумных контакторах

• Более быстрое гасение дуги

• Минимальный износ контактов

• Незначительное влияние внешних загрязнений

Области применения

• Двигатели среднего напряжения (горнодобывающая промышленность, водоканалы, промышленные вентиляторы)

• Банки конденсаторов для коррекции коэффициента мощности при высоких напряжениях

• Системы с высокой частотой циклов работы или критические системы, где простои приводят к большим финансовым потерям

Преимущества

• Длительный электрический ресурс

• Меньше требований к обслуживанию по сравнению с воздушными контакторами

• Очень низкий риск дугового выброса внутри герметичной камеры

Контакторы для коммутации конденсаторов

Необходимость ограничения пикового тока пуска

• Предзарядные резисторы или

• Реакторы для ограничения пикового тока,

  чтобы защитить контакты и снизить нагрузку на систему.

Типичные области применения

• Банки конденсаторов для коррекции коэффициента мощности в коммерческих и промышленных щитах

• Системы с высоким уровнем гармоник, где конденсаторы включаются и выключаются в зависимости от изменения нагрузки

• Сетевые установки и распределительные системы крупных объектов

Другие контакторы специального назначения

Контакторы реверсирования и переключения

• Контакторы реверсирования: два механически блокированных контактора для изменения последовательности подключения фаз и изменения направления вращения двигателя

• Контакторы переключения: предназначены для переключения между двумя источниками питания или двумя нагрузками (например, между нормальной и аварийной цепью)

Комбинированные пускатели двигателей

• Термическими реле перегрузки

• Мягкими пускателями или цепями обхода частотных преобразователей

  Часто используются в системах с насосами, конвейерами, компрессорами и вентиляторами, где требуется защита от перегрузки и плавный пуск.

Как выбрать правильный контактор переменного тока

Подбор правильного типа контактора переменного тока

1. Соответствие номиналов напряжения и тока

а) Напряжение катушки и напряжение нагрузки

• Подберите напряжение катушки под управляющую цепь (в большинстве бытовых систем кондиционирования и вентиляции используется 24 В).

• Подберите номинал нагрузки под линейное напряжение и число фаз системы (например, 240 В однофазное, 480 В трехфазное).

б) Номинал тока и запас по перегрузке

• В качестве базового значения используйте номинальный рабочий ток (FLA) или номинальный ток нагрузки (RLA), указанные на табличке технических характеристик двигателя или установки кондиционирования и вентиляции.

• Добавьте запас по перегрузке в размере 20–25%, чтобы контактор работал в режиме пониженной температуры и имел более длительный срок службы.

• Для компрессоров или мощных двигателей всегда проверяйте номинал по категории применения AC‑3 или по мощности в лошадиных силах, а не только номинал тока в амперах.

2. Выберите правильное количество полюсов

Однофазные системы (120/240 В)

Трехфазные системы (208/230/460/480 В)

3. Подберите контактор по категории применения (AC‑1, AC‑3, AC‑4)

• Для двигателей и компрессоров систем кондиционирования и вентиляции → выбирайте контакторы категории AC‑3.

• Для нагревателей и активных нагрузок → подойдут контакторы категории AC‑1.

• Для кранов, лебедок и систем с высокой частотой реверсирования → необходимы контакторы категории AC‑4.

При выборе неподходящей категории применения возникают следующие проблемы:

• Контакты быстрее покрываются язвами, выгорают или свариваются.

• Происходят ложные отключения, перегрев и преждевременный отказ оборудования.

• Двигатели и компрессоры попадают под риск повреждения, если контактор заклинит или размыкнется при нагрузке.

4. Проверьте условия окружающей среды и монтажа

• Температура окружающего воздуха: Повышенная температура снижает номинальный ток контактора. Уточните кривую снижения номинала в техническом паспорте.

• Высота над уровнем моря: На больших высотах эффективность воздушного охлаждения снижается. Для промышленных систем также требуется применение коэффициента снижения номинала.

• Режим работы:

• Редкие пуски = стандартный контактор подходит.

• Высокая частота пусков = выбирайте контактор повышенной прочности или вакуумный тип.

• Корпус / рабочая среда

• Учитывайте уровень шума, если контактор устанавливается рядом с помещениями, где находятся люди (у некоторых катушек громче гудение).

• Убедитесь в допустимой позиции монтажа (большинство контакторов можно устанавливать вертикально; при боковом монтаже иногда требуется снижение номинального значения).

Хотя контакторы относятся к низковольтному оборудованию по сравнению с такими устройствами, как трансформатор тока среднего напряжения, принцип подбора остается одинаковым: оборудование должно соответствовать условиям эксплуатации, чтобы избежать его выхода из строя в процессе работы.

5. Варианты управления и дополнительные устройства

• Механических блокировок между контакторами реверсирования вперед/назад

• Отправки сигналов о состоянии в ПЛК, системы автоматизации зданий или сигнализацию

• Защиты термостатов, реле и выходов ПЛК

• Снижения уровня шума катушки и дребезга контактов

Дополнительные модули для расширения количества вспомогательных контактов или добавления функций тайминга.

6. Срок службы и техническое обслуживание

Контролируйте следующее:

• Сгоревшие или язвенно поврежденные контакты

• Гудящие или дребезжащие катушки

• Горячие или обесцвеченные клеммы

Если контактор выходит из строя по электрической причине (сваренные контакты, сильное язвенное повреждение, повреждение изоляции) – заменяйте его, а не «чините». Замена изношенного контактора системы ВК и КР на ранней стадии обойдется дешевле, чем выход компрессора из строя.

7. Бренд, сертификация и совместимость

• Наличие в реестре ТР ТС

• Классы кратковременной выдержки короткого замыкания, соответствующие или превышающие КЗВ щита

• Технические размеры, позволяющие установить изделие в существующие пульт управления и стартерные коробки

• Совместимость катушек и дополнительных устройств с действующей схемой управления

Распространенные неисправности и техническое обслуживание переменного тока контакторов

Типичные признаки выхода контакторов переменного тока из строя

• Гудение, дребезжание и жужжание катушек

• Несоответствие напряжения катушки номинальному напряжению контактора (24 В, 120 В, 208–240 В и т. д.).

• Ослабленная контрольная проводка или низкое контрольное напряжение.

• Засорение или ржавчина на подвижном магнитопроводе, из-за которых якорь не может полностью сомкнуться.

• Сгоревшие, язвенно поврежденные или сваренные контакты

• Постоянные высокие пусковые токи от электродвигателей или компрессоров систем ВК и КР.

• Неправильно выбранная категория применения (использование контактора категории AC‑1 для нагрузки от электродвигателя категории AC‑3).

• Перегрев контактов с последующим их сварением, в результате чего нагрузка остается постоянно включенной.

• Перегрев и обесцвечивание клемм

• Ослабленные наконечники, провода не соответствующего сечения или некачественное клеммирование.

• Коррозия или окисление, увеличивающие сопротивление контактов.

• Горячие точки в области клемм, потемнение пластика или запах горелого вокруг контактора.

Если вы замечаете или слышите хотя бы один из этих признаков на бытовом контакторе переменного тока — не игнорируйте это. В дальнейшем повреждение, как правило, распространяется на электродвигатели и платы управления.

Основные шаги технического обслуживания контакторов переменного тока

• Затянуть наконечники и проверить крутящий момент

• Разъединить цепь.

• Повторно затянуть клеммы линии и нагрузки в соответствии с требованиями производителя.

• Убрать пыль и проверить на коррозию

• Очистить контактор и щит от пыли с помощью дутья сжатым воздухом или пылесоса.

• Проверить клеммы и шины на наличие ржавчины, зеленой или белой коррозии.

• Осмотреть износ контактов и состояние катушки

• Проверить контакты на глубокую язвенную эрозию, неравномерный износ или признаки сварки.

• Оценить катушки и изоляцию на наличие трещин, набухания или перегрева.

• Убедиться, что напряжение, указанное на катушке, соответствует напряжению управления.

Эти проверки следует проводить вместе с общими осмотрами щитов на целостность изоляции и коммутационных элементов — так же, как это делается для высоковольтного оборудования, например, наружных вакуумных выключателей.

Когда ремонтировать, а когда заменять контактор переменного тока

• Легкое обесцвечивание контактов без глубокой язвенной эрозии.

• Легкое гудение, устраняемое за счет затягивания контрольной проводки или исправления напряжения катушки.

Незамедленная замена

• Сваренные контакты или контакты, изношенные за пределы линии износа производителя.

• Расплавленный пластик, сильная язвенная эрозия или повреждения от искр.

• Сгоревшая, треснувшая катушка или катушка, потребляющая избыточный ток.

• Сгоревшие клеммы или деформированный корпус.

Безопасные проверки, которые должны проводить специалисты или электротехники

• Применить блокировку/маркировку цепи (lockout/tagout).

• Убедиться в отсутствии напряжения с помощью измерительного прибора, а не только переключением автоматического выключателя.

• Использовать изолированные инструменты и индивидуальные средства защиты, соответствующие напряжению щита.

• После включения цепи проверить линейное напряжение, напряжение катушки и ток нагрузки.

Почему замена изношенного контактора переменного тока защищает электродвигатели и системы ВК и КР

• Падение напряжения на поврежденных контактах заставляет электродвигатели работать с перегревом и потреблять больше тока.

• Дребезжащие контакторы изнашивают обмотки и электронные компоненты из-за повторяющихся пусков.

• Сваренные контакты могут зафиксировать компрессор или вентилятор в рабочем положении, что приводит к перегреву системы, срабатыванию автоматических выключателей или повреждению проводки.

Пример бренда: Контакторы WEISHO

Ассортимент контакторов переменного тока WEISHO по количеству полюсов и номиналам

• Однополюсные и двухполюсные контакторы переменного тока для бытовых и небольших коммерческих систем ВК и КР (мощностью от 1 до 3 тонн, включая крупные сплит‑системы).

• Трехполюсные и четырехполюсные контакторы переменного тока для трехфазных электродвигателей, крышных установок, небольших промышленных насосов и вентиляторов.

Варианты применения для систем ВК и КР, освещения и промышленных электродвигателей

• Контакторы для систем ВК и КР – специализированные устройства для компрессоров, конденсаторных вентиляторов и 송送风ных установок в кондиционерах и тепловых насосах.

• Контакторы для освещения – предназначены для работы с высокими пусковыми токами светодиодных и ламп накаливания, идеально подходят для освещения парковок, спортивных залов и торговых площадей.

• Промышленные контакторы для электродвигателей – трехполюсные и многополюсные контакторы переменного тока, совместимые со стандартными пусковыми устройствами для электродвигателей, конвейеров, насосов и компрессоров.

Сертификация, безопасность и проверка качества

• Соответствие основным стандартам (МЭК/ЕС и другим международным нормам), благодаря чему не приходится гадать о характеристиках и надежности продукции.

• Рoutine factory testing for coil operation, contact pressure, dielectric strength, and temperature rise.

• Ручные проверки качества партий продукции, которые гарантируют, что контакторы выдерживают эксплуатацию не только в лабораторных условиях, но и в реальных условиях – в помещениях с системами ВК и КР, на крышах зданий и в промышленных щитах управления.

Причины выбора контакторов WEISHO для систем ВК и КР и промышленного оборудования

• Простой подбор – четко указанные количество полюсов, категории применения и напряжение катушек на корпусе устройства и в документации.

• Оптимальное соотношение цена/качество – конструкция рассчитана на частые коммутации в системах ВК и КР и при работе с электродвигателями без преждевременного выхода из строя.

• Совместимость – расположение клемм и варианты монтажа, позволяющие устанавливать контакторы в распространенные российские щиты управления.

Совместимость с пусковыми устройствами и щитами управления

• Совместимы с реле перегрузки, ручными отсеками и мягкими пусковыми устройствами в составе типовых пусковых агрегатов для электродвигателей.

• Легко монтируются в щиты управления, выполненные по стандартам NEMA или МЭК, с использованием DIN‑рейки или базового монтажа.

• Поддерживают установку вспомогательных контактов и блокировочных устройств, что позволяет создавать пусковые устройства с функцией реверса, схемы переключения и дистанционного сигнализирования без необходимости подбора редких комплектующих.

Часто задаваемые вопросы о типах контакторов переменного тока

Практическое правило:

• Однофазная сеть 240 В → 2‑полюсный контактор переменного тока

• Трехфазная сеть → 3‑полюсный контактор переменного тока

Можно ли использовать специализированный контактор переменного тока для общего электродвигательного оборудования?

Да, при соблюдении следующих условий:

• Наличие соответствующего номинала мощности и категории применения AC‑3 при заданном напряжении

• Соответствие напряжения катушки схеме управления

• Соответствие местным требованиям ТР ТС (ЕАС)

Типичный срок службы контактора переменного тока

• Механический ресурс: Часто составляет миллионы циклов коммутации.

• Электрический ресурс: Как правило, сотни тысяч циклов при работе с номинальной нагрузкой.

Можно ли заменить однополюсный контактор двухполюсным?

• Номиналы напряжения и тока нового контактора соответствуют или превышают параметры старого.

• Напряжение катушки выбрано правильно.

• Проводка выполнена с соблюдением требований (переключение обеих фазных жил, а не одной).

Может ли один контактор управлять одновременно компрессором и вентилятором?

• Общий номинальный ток нагрузки (FLA) от суммирования показателей компрессора и вентилятора.

• Ток запуска при заблокированном роторе (LRA) компрессора.

• Категорию применения AC‑3 контактора при заданном напряжении.

Заменяют ли вакуумные контакторы низковольтные контакторы в малых системах?

• Электродвигателей среднего напряжения.

• Конденсаторных батарей и коррекции коэффициента мощности.

• Промышленных коммутаций с высокой интенсивностью работы, часто в паре с вакуумными выключателями (например, внутренними вакуумными выключателями класса 11 кВ).

Для низковольтных бытовых и небольших коммерческих систем (120–480 В) по-прежнему используют стандартные воздушно-разрывные контакторы переменного тока и специализированные контакторы — они более дешевы, компактны и полностью соответствуют требованиям типичных нагрузок систем ВК и КР и электродвигателей.
