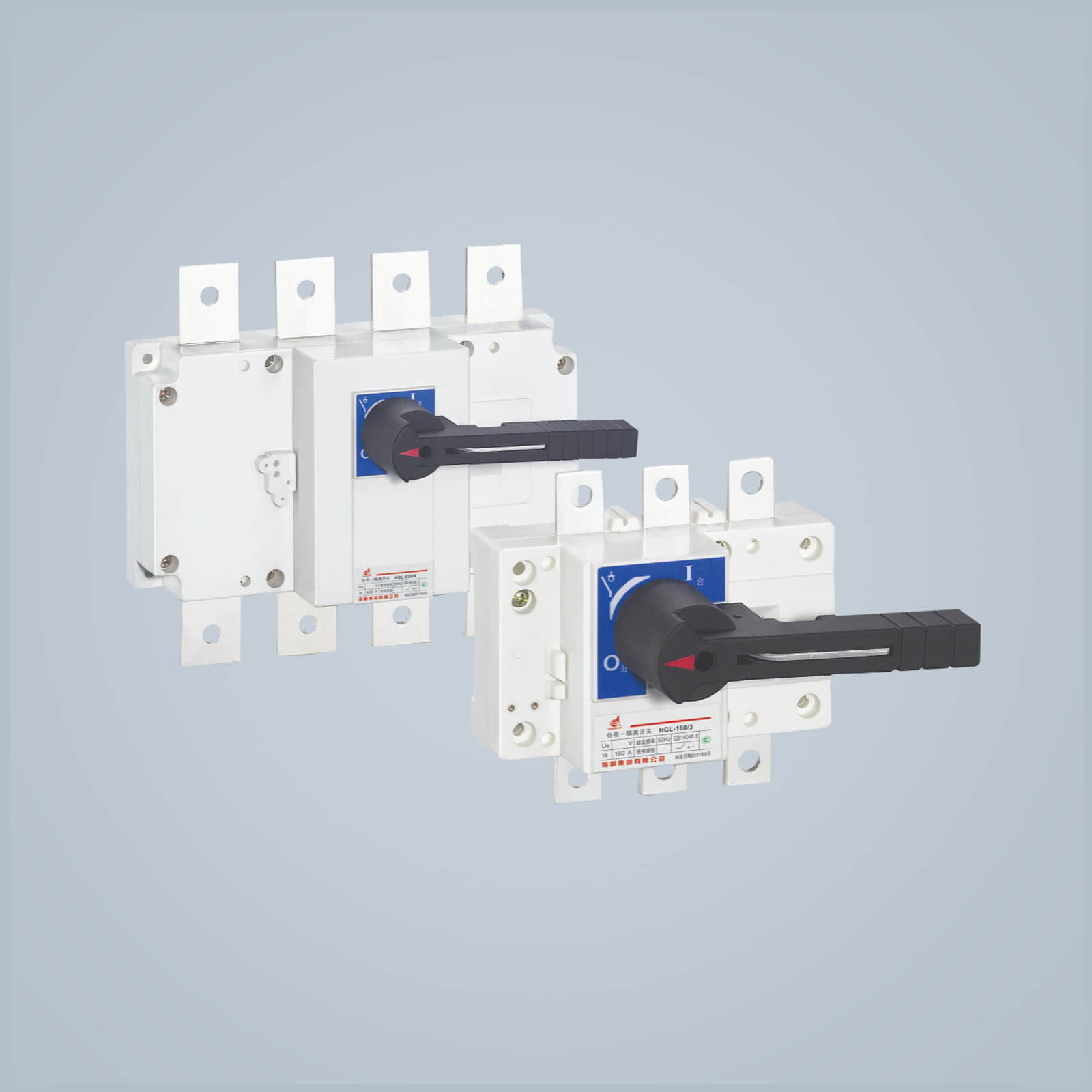

Что такое отключающие устройства с предохранителями?

Простое определение отключающего устройства с предохранителями

• Позволяет вручную отключить питание от оборудования (изоляция электрической цепи).

• Обеспечивает защиту от перетоков тока с помощью предохранителей, защищая цепь от перегрузок и коротких замыканий.

Как отключающие устройства с предохранителями сочетают изоляцию и защиту от перетоков тока

• Изоляция: При переводе рукоятки в положение «ОТКЛЮЧЕНО» внутренние контакты размыкаются, и подключенные к напряжению части физически отделяются от нагрузки. Это обеспечивает для персонала четко видимое, блокируемое положение «отключено».

• Защита от перетоков тока: Если ток превысит номинал предохранителя вследствие перегрузки или короткого замыкания, предохранители плавятся (выходят из строя) и автоматически размыкают цепь — даже если рядом никого нет, кто мог бы перевести рукоятку в положение отключения.

Поскольку отключатель и предохранители находятся в одном корпусе:

• Вы обеспечиваете соответствие нормам при защите электродвигателей и оборудования (требования NEC к отключению электродвигателей).

• Повышаете эффективность устранения неисправностей, часто благодаря очень высокому номиналу отсечки короткого замыкания (высокий AIC-рейтинг).

• Снижаете вероятность случайного обхода защиты при использовании отдельно установленного выключателя и держателя предохранителей.

Основные компоненты отключающего устройства с предохранителями

Рукоятка

• Четкая индикация положений «ВКЛ»/«ОТКЛ»

• Возможность заблокировать в положении «ОТКЛ» с помощью навесного замка для выполнения процедур блокировки и маркировки оборудования.

Механизм и контакты выключателя

• Пропускают полный рабочий ток нагрузки

• Имеют специальную форму и оснащены пружинами, чтобы эффективно прерывать дугу при отключении цепи под нагрузкой

Крепления для предохранителей и предохранители

• Крепления надежно фиксируют предохранители и обеспечивают их правильное контактное соединение с цепью

• Предохранители (задержанные, быстродействующие, двухэлементные и т.п.) подбираются в зависимости от параметров нагрузки и требований по защите от коротких замыканий

• В многих выключателях с предохранителями, соответствующих стандарту UL 98, доступ к предохранителям для их проверки или замены возможен только после открытия дверцы корпуса, что создает дополнительный уровень безопасности

Корпус

• Защищает персонал от контакта с живыми частями

• Защищает механизм выключателя и предохранители от пыли, влаги и атмосферных воздействий

• Часто оснащен технологическими отверстиями с заглушками или клеммами для подключения входящих и исходящих кабелей

Номиналы напряжения, тока и количество полюсов

Номинальное напряжение (В)

• Для промышленных и коммерческих объектов распространены номиналы 240 В, 480 В, 600 В переменного тока

• Для солнечныхovoltaic систем и батарейных установок используются устройства с номиналом постоянного тока

Номинальный ток (А)

Количество полюсов

• 2‑полюсные: распространены для однофазных нагрузок напряжением 240 В

• 3‑полюсные: стандарт для трехфазных нагрузок напряжением 208 В/240 В/480 В

• 4‑полюсные: используются при необходимости отключения нейтрального проводника или в некоторых специализированных системах

Быстрый справочник:

Типы устройств для однофазных и трехфазных систем

Однофазные отключающие устройства с предохранителями

• 2‑полюсные модели используются для однофазных нагрузок напряжением 240 В (например, отключение климатического оборудования, тепловых насосов)

• Часто требуются по требованиям производителя, указанным на шильдике оборудования

Трехфазные отключающие устройства с предохранителями

• 3‑полюсные модели применяются для защиты трехфазных электродвигателей, насосов, компрессоров и промышленного оборудования

• Могут быть конструктивно выполнены для переключения двигательным нагрузкам, с контактами и механизмом, рассчитанными на высокий пусковой ток и частые циклы включения/отключения

Также существуют специализированные модификации:

• Выключатели с разрывом под нагрузкой для тяжелых промышленных условий с повышенными номиналами отсечки короткого замыкания и ресурсом

• Отключающие устройства с предохранителями постоянного тока для солнечныхovoltaic строк, батарейных банков и систем зарядки электромобилей

Место отключающих устройств с предохранителями в однолинейной схеме

• Верхний уровень (источник питания): Сетевой ввод или главный распределительный щит

• Средний уровень:

• Отключающие устройства с предохранителями питают крупные электродвигатели, климатическое оборудование, лифты, насосы и промышленные машины

• Выключатели с предохранителями обеспечивают защиту разводящих кабелей и локальных распределительных щитов

• Нижний уровень: Конечная нагрузка (электродвигатель, вентилятор, крышное климатическое оборудование, конвейер, холодильный агрегат и т.п.)

В многих схемах я использую отключающие устройства с предохранителями:

• В качестве локальных отключателей, смонтированных непосредственно рядом с электродвигателем или оборудованием

• В качестве основного средства защиты от перетоков тока для конкретного оборудования, если это требуется стандартом NEC или производителем

• В рамках стратегии селективной координации защитных устройств, где последовательное размещение устройств на разных уровнях повышает надежность системы и позволяет локализовать неисправность

На однолинейной схеме символ небольшого выключателя с предохранителями может выглядеть просто, но в реальной эксплуатации эти устройства несут огромную ответственность за предотвращение электрических неисправностей, безопасность персонала и соответствие системы требованиям нормативных документов.

Как работают отключающие устройства с предохранителями?

Путь тока при нормальной работе

• Каждый полюс (фаза) имеет собственный набор контактов и последовательно включенный предохранитель

• Корпус и рукоятка обеспечивают безопасную эксплуатацию при переключении под нагрузкой

Пошаговая работа рукоятки

Включение (закрытие цепи)

• Вы поворачиваете рукоятку в положение «ВКЛ»

• Механизм мгновенно замыкает контактные пластины с неподвижными контактами (быстрое замыкание)

• Цепь замыкается через предохранители к нагрузке

• Для обеспечения безопасности блокировки дверцы корпуса обычно не позволяют открыть ее, когда устройство находится в положении «ВКЛ»

Отключение (открытие цепи)

• Вы поворачиваете рукоятку в положение «ОТКЛ»

• Механизм мгновенно размыкает контактные пластины от неподвижных контактов (быстрое размыкание)

• Любой рабочий ток нагрузки прерывается внутри выключателя, а не на клеммах

• Видимый разрыв контактов обеспечивает надежную электрическую изоляцию цепи

Роль предохранителей при перегрузке или коротком замыкании

Перегрузка (умеренный переток тока)

• Ток превышает номинал предохранителя, но не достигает катастрофических значений мгновенно

• Элементы предохранителя нагреваются и в конечном итоге плавятся с задержкой

• Эта задержка позволяет электродвигателям запускаться и пропускать пусковые пиковые токи без ложного срабатывания

Короткое замыкание (очень большой аварийный ток)

• Ток резко возрастает до значений, в несколько раз превышающих номинал предохранителя, за долю секунды

• Элементы предохранителя плавятся чрезвычайно быстро и разрывают цепь

• Предохранители с высокой способностью отсечки короткого замыкания (высокий AIC-рейтинг) ограничивают энергию короткого замыкания, защищая кабели и оборудование

Временные характеристики предохранителей простыми словами

• При небольших перегрузках срабатывание происходит медленно (за минуты или секунды)

• При крупных аварийных режимах срабатывание происходит почти мгновенно (за миллисекунды)

• Можно настроить координацию между защитными устройствами верхнего и нижнего уровней так, чтобы ближайший к месту неисправности предохранитель или автоматический выключатель сработал первым

Прерывание дуги и конструкция контактов

• Пружинные механизмы с мгновенным действием сокращают время существования дуги

• Дугогасительные камеры и специальная форма контактов растягивают и охлаждают дугу

• Изолирующие перегородки надежно разделяют фазы и заземленные металлические части

Отключающее устройство с предохранителями против простого отключающего устройства без предохранителей

Отключающие устройства с предохранителями против отключающих устройств без предохранителей

Основные функциональные различия

• Имеют встроенные предохранители для защиты от перетоков тока

• Обеспечивают одновременно и электрическую изоляцию цепи (вкл/откл), и отсечку коротких замыканий

• Тестируются как единое устройство (выключатель + предохранители) для соответствия стандарту UL 98 и получения высоких AIC-рейтингов (способности отсечки короткого замыкания)

• Часто требуются в местах с высоким доступным аварийным током, например, на вводах электроэнергии или для защиты крупных двигатель нагрузок

Отключающие устройства без предохранителей:

• Это просто выключатель с разрывом под нагрузкой – он безопасно включает и отключает оборудование

• Сам по себе не ограничивает аварийный ток и не защищает от перегрузок

• Зависят от предохранителей или автоматических выключателей верхнего уровня для защиты от перетоков тока

• Используются преимущественно как локальные изоляционные выключатели рядом с оборудованием (например, электродвигателем или блоком климатического оборудования)

Защита от перетоков и коротких замыканий

• Использует временные характеристики предохранителей для защиты как оборудования, так и кабелей

• Может отсекать очень высокие аварийные токи чрезвычайно быстро, снижая энергию короткого замыкания и уменьшая повреждения

• Часто позволяет всей системе соответствовать требованиям по номиналу короткого замыкания (SCCR), не прибегая к использованию очень дорогих автоматических выключателей верхнего уровня

Отключающее устройство без предохранителей:

• Не имеет встроенной защиты от перетоков тока

• Зависят от автоматического выключателя или устройства с предохранителями верхнего уровня (в распределительном щите, щитке управления или силовом распределительном шкафу) для отсечки аварийных режимов

• Если защитное устройство верхнего уровня подобрано или скоординировано неправильно, оборудование или разводящие кабели могут остаться без надлежащей защиты

Типичные сценарии применения отключающих устройств с предохранителями

• Высокий доступный аварийный ток, например

• Вводы электроэнергии в здание

• Крупные распределительные узлы

• Линии питания для мощного климатического или промышленного оборудования

• Необходимость индивидуальной защиты электродвигателей и оборудования:

• Трехфазные электродвигатели

• Насосы, компрессоры, конвейеры, технологическое оборудование

• Требования производителя оборудования к использованию предохранителей:

• Многие частотные преобразователи, мягкие стартеры и крышные блоки климатического оборудования указывают «максимальный номинал предохранителя» или требуют установки предохранительных защитных выключателей для соответствия своим номиналам короткого замыкания

• Важность селективной координации защитных устройств:

• Предохранитель локального отключающего устройства срабатывает первым, предотвращая срабатывание устройств верхнего уровня и отключение питания половине здания

Типичные сценарии применения отключающих устройств без предохранителей

• Отключение маломощного и среднемощного климатического оборудования, когда:

• Защита от перетоков уже обеспечена автоматическим выключателем распределительного щита

• Электродвигатели, у которых

• На верхнем уровне уже установлен правильно подобранный защитный автомат для двигателей или автоматический выключатель

• Простые выключатели для отключения оборудования

• Вентиляторы, маломощные насосы, небольшое технологическое оборудование рядом с распределительными щитами

Стоимость, обслуживание и время простоя

• Отключающие устройства без предохранителей

• Более низкая первоначальная стоимость (нет предохранителей, более простое конструктивное исполнение)

• Отключающие устройства с предохранителями

• Немного выше стоимость самого выключателя, плюс постоянные расходы на приобретение запасных предохранителей

Обслуживание и время простоя:

• Отключающие устройства с предохранителями:

• После аварии заменяются плавившиеся предохранители. Это недорого и быстро, но на объекте должен быть запас предохранителей правильного класса и номинала

• Предохранители могут улучшить надежность системы, эффективно отсекая аварийные режимы и часто ограничивая повреждения остальной части системы

• Отключающие устройства без предохранителей

• Авария приводит к срабатыванию автоматического выключателя верхнего уровня, который требует больше времени на сброс

• Повреждение автоматического выключателя или кабелей может привести к более длительному простою

• Нет необходимости заменять предохранители, но сильное короткое замыкание может...

На практике, в американских промышленных и коммерческих объектах я наблюдаю, что отключающие устройства с предохранителями окупаются там, где простои стоят дорого, аварийный ток высок и оборудование является критически важным для процесса.

В каких случаях требуется отключающее устройство с предохранителями?

Требования NEC к отключению электродвигателей

Инструкции производителя оборудования

Высокий доступный аварийный ток

Требования к номиналу короткого замыкания (SCCR) и координации защитных устройств

Отключающие устройства с предохранителями против автоматических выключателей

Основные различия: отключающее устройство с предохранителями против автоматического выключателя

Основные различия простыми словами

• Использует заменяемые предохранители для защиты от перетоков и коротких замыканий

• Предназначен как защитный выключатель с разрывом под нагрузкой и локальный изолятор

• Как правило, обладает очень высоким AIC-рейтингом в компактном корпусе

• Позволяет физически отключить цепь и визуально подтвердить изоляцию (в большинстве конструкций)

Автоматический выключатель

• Использует механические срабатывающие механизмы и термомагнитные или электронные датчики

• Является восстанавливаемым — после срабатывания не требуется замена предохранителей

• Обычно устанавливается в распределительных щитах, щитках управления или силовых распределительных устройствах

• Идеально подходит для мест с частым переключением и необходимости простого сброса

Скорость реакции и номинал отсечки короткого замыкания

• Чрезвычайно быстродействующие, особенно классы предохранителей с ограничением тока

• Могут ограничивать энергию короткого замыкания (I²t) и пиковый аварийный ток, что защищает оборудование нижнего уровня, разводящие кабели и средства защиты трехфазных электродвигателей

• Часто имеют очень высокий AIC-рейтинг, что критически важно в местах с высоким доступным аварийным током (крупные промышленные вводы, мощные трансформаторы, крупные инверторы солнечныхovoltaic систем и т.п.)

Автоматические выключатели

• Быстродействующие, но как правило, медленнее предохранителей с ограничением тока в первые четверть периода аварийного режима

• Номинал отсечки зависит от корпуса и типа выключателя; существуют автоматические выключатели с высоким AIC-рейтингом, но они могут быть значительно дороже отключающего устройства с предохранителями, оснащенного высокоэффективными предохранителями

• Электронные автоматические выключатели добавляют гибкости (настраиваемые временные характеристики), но по чистой способности отсечки коротких замыканий предохранители все еще трудно превзойти

Компромиссы по пространству, стоимости и обслуживанию

Пространство

• Отключающие устройства с предохранителями:

• Компактные автономные корпуса (настенные исполнения NEMA 1, 3R, 4X и т.д.)

• Идеально подходят для наружного монтажа как отключатели климатического оборудования, крышных блоков и установок рядом с электродвигателями

• Автоматические выключатели

• Обычно размещаются в распределительных щитах или щитках управления, что более эффективно с точки зрения пространства, если в одном месте нужно защитить много цепей

Стоимость

• Отключающие устройства с предохранителями:

• Сам корпус выключателя часто имеет умеренную цену

• Предохранители добавляют постоянные расходы, но высокий AIC-рейтинг достигается относительно недорого по сравнению с автоматическими выключателями с высокой способностью отсечки

• Автоматические выключатели

• Первоначальная стоимость может быть выше для моделей с высоким AIC-рейтингом

• Нет необходимости покупать предохранители, поэтому долгосрочные эксплуатационные расходы ниже — если только вы не сталкиваетесь с частым срабатыванием, которое может повредить выключатель

Обслуживание

• Отключающие устройства с предохранителями:

• Очень простая механика — рукоятка, контактные пластины, крепления для предохранителей

• Обслуживание сводится к контролю плотности зажимов, чистоте контактов, проверке состояния предохранителей и плавности работы механизма рукоятки

• Автоматические выключатели

• Внутренний механизм более сложный и герметичный

• Требуется периодическая проверка и иногда замена, особенно в промышленных условиях с высокой интенсивностью работы

Когда выбирать отключающее устройство с предохранителями (вводы электроэнергии и двигатель нагрузки)

Оборудование ввода электроэнергии

• Требуется высокий доступный аварийный ток и строгое соблюдение нормативов по номиналу короткого замыкания (SCCR)

• В сетевых вводах, где нужен высокий AIC-рейтинг, но чрезмерно большой автоматический выключатель будет слишком дорогим

Электродвигатели и промышленные нагрузки

• Требования NEC к отключению электродвигателей предписывают наличие локального блокируемого отключателя в зоне видимости

• Необходима резервная защита от коротких замыканий для пускателей электродвигателей или частотных преобразователей с ограниченным SCCR

• Промышленные выключатели с разрывом под нагрузкой в сочетании с предохранителями обеспечивают надежную изоляцию и защиту от перетоков для каждого электродвигателя

Климатическое оборудование, крышные блоки, насосы и крупное оборудование

• Производитель указывает требование к отключающему устройству с предохранителями для надлежащей защиты от коротких замыканий и сохранения гарантии

Солнечныеovoltaic системы, батарейные установки и системы постоянного тока

• Где требуется изолятор постоянного тока с предохранителями для солнечныхovoltaic строк или батарейных цепей и высокая способность отсечки постоянного тока

Отключающие устройства с предохранителями особенно эффективны там, где главными приоритетами являются запас безопасности, прочность при коротких замыканиях и соответствие нормативным документам.

Когда выбирать автоматические выключатели (удобство и возможность сброса)

• Если вам нужен быстрый сброс без необходимости открывать корпус и заменять предохранители.

• Если вы сталкиваетесь с частыми ложными срабатываниями из-за пусковых токов или слабых перегрузок цепей и требуется быстрая повторная подача напряжения (после устранения неисправности).

• Если речь идет о коммерческих или жилых помещениях

• Стандартные распределительные щиты питают освещение, розетки, маломощное климатическое оборудование и цепей общего назначения.

• При обустройстве помещений для арендаторов электрики обычно используют щиты с автоматическими выключателями, а не предохранительные выключатели, для разводки ветвей цепей.

• Если вам нужны настраиваемые параметры срабатывания (при использовании электронных автоматических выключателей) для точной настройки координации защитных устройств.

Слоистая защита: совместное использование обоих устройств

• Отключающее устройство с предохранителями на верхнем уровне:

• Обеспечивает защиту от коротких замыканий с высокой способностью отсечки и ограничивает энергию короткого замыкания для всего распределительного щита или подщита.

• Помогает системе нижнего уровня достичь более высокого общего номинала короткого замыкания (SCCR).

• Автоматические выключатели на нижнем уровне

• Обеспечивают локальную защиту ветвей цепей и простой сброс после срабатывания.

• Позволяют организовать селективную координацию, при которой только ближайшее к месту неисправности защитное устройство отключается.

Такая конфигурация часто используется в следующих объектах:

• Промышленных предприятиях с высоким доступным аварийным током от мощных трансформаторов.

• Крупных системах климатического оборудования или технологических установках, где основное отключающее устройство с предохранителями питает несколько распределительных щитов с автоматическими выключателями или центров управления электродвигателями.

• Солнечныхovoltaic системах и системах хранения энергии в батареях, где отключающее устройство с предохранителями постоянного тока питает распределительную систему на основе автоматических выключателей.

Типичные области применения отключающих устройств с предохранителями

Промышленные электродвигатели и тяжелое оборудование

• Когда ожидается высокий аварийный ток и требуется надежная защита от коротких замыканий.

• Когда трехфазным электродвигателям (208 В, 480 В, 600 В) нужны одновременно и локальный отключатель, и правильно подобранные предохранители.

• Когда нормативные документы требуют установки отключателя электродвигателя в зоне видимости оборудования (требования NEC к отключению электродвигателей).

Типичные промышленные применения включают:

• Крупные конвейеры, смесители, дробилки и экструдеры.

• Насосные станции и компрессорные модули.

• Распределительные щиты и сборные системы, включая более крупное оборудование, например, подземные трансформаторные подстанции, питающие несколько отключающих устройств с предохранителями.

Климатическое оборудование и крышные блоки

• Крышных блоков (КБ)

• Крупных сплит-систем и холодильных агрегатов

• Тепловых насосов и воздухораспределителей

Производители часто указывают максимальную защиту от перетоков тока (MOP) и требуют установки предохранительных защитных выключателей для защиты компрессоров и электронных компонентов от токов блокированного ротора и коротких замыканий. Я предпочитаю здесь отключающие устройства с предохранителями по следующим причинам:

• Они удовлетворяют требованиям нормативных документов к отключению климатического оборудования.

• Они защищают агрегат от высоких пусковых токов и режимов короткого замыкания.

• Персоналу технического обслуживания доступна четкая рукоятка «ВКЛ/ОТКЛ» для безопасного обслуживания оборудования на крыше.

Лифты, насосы и комплектное оборудование

• Лифты и подъемники – производители оборудования, как правило, требуют установки отключающего устройства с предохранителями на верхнем уровне для надежной защиты от коротких замыканий и организации селективной координации.

• Пожарные насосы и дренажные насосы – нуждаются в высокой надежности и эффективной отсечке коротких замыканий. Отключающие устройства с предохранителями здесь помогают предотвратить ложные срабатывания и при этом обеспечивают защиту питающих линий.

• Комплектные модульные установки – котлы, воздушные компрессоры, технологические модули и сборки, соответствующие стандарту UL, часто поставляются с отключающим устройством с предохранителями или проектируются для питания от такого устройства.

Жилые и легкомерческие объекты

• Мини-сплит-системы и небольшие крышные блоки

• Некоторые специализированные бытовые приборы и оборудование для СПА-центров

• Пристройки или отдельно стоящие гаражи с ограниченным номиналом короткого замыкания

Они особенно полезны в следующих ситуациях:

• Когда доступный аварийный ток высок, и стандартный щит с автоматическими выключателями сам по себе не соответствует требуемому номиналу короткого замыкания.

• Когда нужен простой отключатель с защитой от внешних воздействий и встроенной защитой от перетоков тока, установленный непосредственно у оборудования.

Солнечныеovoltaic системы, хранение энергии в батареях и станции зарядки электромобилей

• Солнечныхovoltaic массивах – отключающие устройства с предохранителями постоянного тока (изоляторы постоянного тока) на коммутаторных боксах строк или у инверторов обеспечивают электрическую изоляцию цепи и защиту от перетоков тока непосредственно у источника питания.

• Системах хранения энергии в батареях (СХЭБ) – высокие аварийные токи постоянного тока требуют высоких AIC-рейтингов и быстрой отсечки неисправностей. Отключающие устройства с предохранителями здесь демонстрируют высокую эффективность.

• Станциях зарядки электромобилей – отключающие устройства с предохранителями на верхнем уровне защищают питающие линии и позволяют специалистам безопасно изолировать станции зарядки для обслуживания без отключения всего распределительного щита или подщита.

Селективная координация и надежность системы

• Можно выбрать конкретные классы и номиналы предохранителей так, чтобы ближайший к месту неисправности предохранитель сработал первым.

• Предохранители верхнего уровня подбираются по номиналу и временным характеристикам так, чтобы они оставались замкнутыми при неисправности на нижнем уровне, поддерживая подачу напряжения в остальной части предприятия или здания.

• Их высокая способность отсечки помогает удовлетворить требования к номиналу короткого замыкания (SCCR) для распределительных щитов, разводящих кабелей и оборудования.

На практике это означает:

• Неисправность электродвигателя приводит к отключению только соответствующего отключающего устройства с предохранителями, а не всего центра управления электродвигателями.

• Проблема с крышным блоком вызывает срабатывание только соответствующего предохранительного выключателя на крыше, а не всего распределительного щита, питающего несколько климатических агрегатов.

Преимущества и ограничения отключающих устройств с предохранителями

Преимущества отключающих устройств с предохранителями с точки зрения безопасности

• Быстрая отсечка неисправностей – предохранители с ограничением тока разрывают цепь за миллисекунды при коротком замыкании, снижая энергию короткого замыкания до уровня, при котором она не может повредить оборудование или причинить вред людям.

• Высокие номиналы отсечки (AIC) – правильно подобранные предохранители могут выдерживать очень высокие аварийные токи, которые превышают возможности некоторых автоматических выключателей.

• Видимая изоляция – многие предохранительные защитные выключатели имеют четкую индикацию положения или рукоятки «ВКЛ/ОТКЛ», поэтому специалисты могут убедиться, что нагрузка действительно отключена.

• Снижение риска дугового разряда – быстрая отсечка неисправностей помогает уменьшить энергию дугового разряда у оборудования.

• Механическая блокировка – рукоятки позволяют установить навесной замок, упрощая и повышая надежность процедур блокировки и маркировки оборудования.

Соблюдение требования к номиналу короткого замыкания (SCCR)

• Предохранители с ограничением тока снижают пиковый ток короткого замыкания, что позволяет распределительным щитам, пускателям и отключателям климатического оборудования нижнего уровня соответствовать требованиям к SCCR.

• Простая документация – использование предохранителей класса UL в сочетании с предохранительными выключателями, соответствующими стандарту UL 98, часто предоставляет четкие опубликованные данные по SCCR.

• Защита разводящих кабелей – правильный подбор номинала предохранителей позволяет защитить короткие разводящие кабели и кабели электродвигателей, которые сложно защитить только автоматическими выключателями.

Преимущества в стоимости по сравнению с автоматическими выключателями с высокой способностью отсечки

• Ниже первоначальная стоимость при высоком AIC-рейтинге – стандартный предохранительный выключатель вместе с правильно подобранными предохранителями часто стоит меньше, чем автоматический выключатель с аналогичным номиналом отсечки.

• Дешевле повышать AIC-рейтинг – нуждаетесь в более высоком номинале аварийного тока позже? Возможно, вам потребуется только заменить класс предохранителей, а не весь выключатель.

• Снижение повреждений оборудования – меньшие повреждения при неисправностях означают меньше замен распределительных щитов и снижение долгосрочных расходов.

• Целенаправленная замена – после серьезной неисправности заменяются только предохранители, а не все устройство (при условии, что выключатель находится в хорошем состоянии).

Базовое сравнение:

Гибкость при модернизации и реконструкции

• Изменение номинала предохранителей – можно изменить номинал предохранителей при модернизации электродвигателей, климатического оборудования или технологических нагрузок (в рамках номинала выключателя).

• Переход на другой класс предохранителей – можно перейти на предохранители с задержкой для электродвигателей (чтобы выдерживать пусковые токи) или на быстродействующие предохранители для чувствительной электроники без замены всего выключателя.

• Поддержка поэтапной модернизации – можно сохранить корпус предохранительного защитного выключателя и подстроить параметры предохранителей при поэтапной замене оборудования.

• Селективная координация – подстройка временных характеристик предохранителей верхнего уровня так, чтобы они срабатывали первыми, защищая автоматические выключатели меньшего номинала и разводящие кабели на нижнем уровне.

Практические ограничения отключающих устройств с предохранителями

• Необходимость замены предохранителей – после неисправности или перегрузки кто-то должен физически заменить плавившиеся предохранители, прежде чем цепь снова сможет быть подключена к питанию.

• Управление запасами – необходимо иметь на складе предохранители правильных классов и номиналов, иначе возможен длительный простой.

• Использование неподходящих предохранителей – если кто-то «берет любой подходящий» предохранитель, это может привести к неправильным номиналам, однофазному режиму работы или потере защиты.

• Требуемое пространство для крупных предохранителей – предохранители высокого номинала и специальных классов могут быть громоздкими, что влияет на размер и компоновку корпуса.

• Обучение персонала – персонал должен знать, как определить плавившиеся предохранители, проверить изоляцию и безопасно их заменить.

Краткий обзор преимуществ и ограничений:

Оценка окупаемости при переходе на отключающие устройства с предохранителями

Вот простая контрольная схема:

• Уровень аварийного тока vs номинал оборудования

      Сравните доступный аварийный ток с существующим SCCR.Если вы близки к номиналу или его превышаете, отключающие устройства с предохранителями и предохранителями с ограничением тока обычно обеспечивают высокую окупаемость, так как позволяют избежать полной замены распределительных щитов.

• Стоимость простоя

       Какова стоимость простоя за минуту/час?Замена предохранителей занимает больше или меньше времени, чем сброс и устранение неисправностей автоматического выключателя?Если срабатывание приводит к остановке производственной линии или критически важного климатического оборудования, спросите себя:На многих предприятиях быстрая отсечка неисправностей + меньшие повреждения перевешивают время, затрачиваемое на замену предохранителей.

• Обслуживание и персонал

       Есть ли у вас специалисты, которые уверенно выполняют процедуры блокировки/маркировки, проверку предохранителей и их правильную замену?Если да, отключающие устройства с предохранителями легко обслуживаются; если нет, учтите затраты на обучение.

• Долгосрочная модернизация системы

       Планируете ли вы модернизировать электродвигатели, климатическое оборудование или технологические процессы в ближайшие 5–10 лет?Предохранительные выключатели позволяют подстроить параметры защиты за счет замены предохранителей, а не всей распределительной щиты или автоматических выключателей.

• Риски в области безопасности и соответствия нормативам

       Учтите риски дугового разряда, требования NEC к отключению электродвигателей и ожидания страховых компаний или уполномоченных органов.Скромные первоначальные инвестиции в правильно подобранные отключающие устройства с предохранителями могут избавить вас от дорогостоящих переделок или штрафов в будущем.

Если цифры показывают высокий аварийный ток, дорогостоящее оборудование на нижнем уровне и реальные последствия от отказов, отключающие устройства с предохранителями обычно обеспечивают высокую и обоснованную окупаемость для объектов США.

Рекомендации по установке отключающих устройств с предохранителями

Как подобрать размер отключающего устройства с предохранителями (нагрузка, MCA, MOP)

• Нагрузка (FLA) – номинальный ток электродвигателя или оборудования

• MCA (Минимальная номинальная токопроводимость цепи) – указывает, какой должна быть минимальная сечение кабелей и номинал отключателя

• MOP (Максимальная защита от перетоков тока) – указывает максимально допустимый номинал предохранителя или автоматического выключателя

Основной подход, который используют большинство подрядчиков в США:

• Для электродвигателей и климатического оборудования

• Номинал отключающего устройства по току должен быть ≥ MCA

• Номинал предохранителей должен быть ≤ MOP (никогда не превышайте значение MOP, указанное производителем)

• Для длительных нагрузок (освещение, технологические процессы, работающие более 3 часов подряд):

• Убедитесь, что номинал отключающего устройства с предохранителями составляет не менее 125% от длительной нагрузки

• Всегда проверяйте напряжение и число фаз (240 В против 277/480 В, однофазное против трехфазное питание), чтобы выбрать правильную полюсность и номинал устройства.

Выбор правильного корпуса и класса защиты по стандарту NEMA

• NEMA 1 – сухих помещений внутри здания, чистые зоны (машинные залы, электромонтажные щитки)

• NEMA 3R – наружные установки, защищенные от дождя (крыши с климатическим оборудованием, внешние стены)

• NEMA 4 / 4X – помещения с мойкой под давлением, пищевые предприятия, прибрежные или агрессивные среды (4X – из нержавеющей стали или неметаллических материалов, устойчивых к коррозии)

• NEMA 12 – помещения внутри здания с высокой концентрацией пыли или грязи (промышленные производства)

Я подбираю класс защиты NEMA в зависимости от:

• Места установки (внутри/на открытом воздухе)

• Условий эксплуатации (влага, пыль, химические вещества, мойка под давлением)

• Отрасли (пищевая и напитковая промышленность, водоочистка, производство, коммерческие крыши и т.д.)

Клеммные соединения кабелей, крутящий момент и пространство для изгиба кабелей

• Использовать кабели правильного сечения, соответствующего MCA и клеммам устройства

• Использовать сертифицированные клеммы для меди или алюминия, как указано производителем

• Затягивать клеммы с помощью динамометрического отвертки/ключа в соответствии с рекомендациями производителя

• Недостаточный крутящий момент = ослабление соединения, перегрев

• Чрезмерный крутящий момент = повреждение клемм или обрыв жил кабеля

• Соблюдать минимальный радиус изгиба кабелей, особенно для крупных кабелей THHN/THWN или XHHW

• Четко маркировать нейтральные и заземляющие кабели и подключать их к соответствующим шинам или клеммам

Подбор класса и номинала предохранителей

• Требуемого номинала отсечки (AIC) для доступного аварийного тока

• Необходимых временных характеристик для защиты электродвигателей, трансформаторов или разводящих кабелей

• Требований к селективной координации с защитными устройствами верхнего и нижнего уровней

Практические правила, которые я соблюдаю:

• Никогда не превышайте значение MOP, указанное на шильдике оборудования

• Координируйте параметры предохранителей с автоматическими выключателями или предохранительными выключателями верхнего уровня так, чтобы неисправность отсекалась на правильном уровне

• Для электродвигателей рассмотрите вариант использования предохранителей с задержкой, чтобы они выдерживали пусковые токи без ложного срабатывания

• Убедитесь, что номинал напряжения предохранителей соответствует или превышает напряжение системы (номинал для переменного и постоянного тока имеет значение, особенно в солнечныхovoltaic системах и системах хранения энергии в батареях).

Четкая маркировка для безопасной эксплуатации

• Обслуживаемое оборудование («КБ-3 КО», «НАСОС 2», «ВОЗДУШНЫЙ КОМПРЕССОР 1»)

• Напряжение, число фаз и номинал по току

• Размер и тип предохранителей (например, «60 А, класс J, с задержкой»)

• Четко обозначить положения «ВКЛ/ОТКЛ» и убедиться, что рукоятка легко видна и доступна

• Прикрепить маркировки о риске дугового разряда, если это требуется программой обеспечения безопасности электроустановок вашего предприятия

• Использовать стойкие к УФ-излучению и погодным условиям маркировки для наружных установок или устройств на крышах

Проверочные испытания после установки

• Визуальный осмотр

• Все клеммы затянуты, нет ослабленных проводов

• Прокладки/уплотнители целы, корпус соответствует классу NEMA

• Предохранители установлены во всех фазах, надежно зафиксированы

• Проверка непрерывности / полярности (при отключенном питании)

• Убедиться, что соединения линии/нагрузки выполнены правильно

• Проверить непрерывность заземления и соединение заземляющих элементов

• Испытания при включенном питании (квалифицированным персоналом)

• Измерить напряжение на линии и нагрузке при включенном выключателе

• Проверить баланс напряжений в трехфазных системах

• Запустить подключенную нагрузку и проверить на наличие необычного перегрева или шума

Обслуживание и безопасность эксплуатации отключающих устройств с предохранителями

Рекомендации для планового осмотра

• Внешний осмотр: Проверить на наличие трещин в корпусе, отсутствующих винтов, ржавчины, влаги или поврежденных уплотнителей.

• Проверка на перегрев и изменение цвета: Обнаружить горячие точки, потемневшую краску, плавленную изоляцию или запах горелого вокруг клемм линии/нагрузки и контактных зажимов для предохранителей.

• Проверка плотности соединений: При отключенном питании и подтверждении отсутствия напряжения повторно затянуть клеммы в соответствии с рекомендациями производителя; ослабленные клеммы являются основной причиной отказов.

• Проверка механической работы: При отключенном питании несколько раз включить/отключить рукоятку; она должна двигаться плотно, без заеданий или люфта.

• Проверка индикаторов и маркировки: Убедиться, что маркировки «ВКЛ/ОТКЛ» четки, точки для блокировки целы и все маркировки цепей и дугового разряда читаемы.

• Проверка условий эксплуатации: Убедиться, что класс защиты корпуса NEMA все еще соответствует месту установки (отсутствие новых мойок под давлением, химических веществ или внешнего воздействия, для которых он не предназначен).

Чистка, смазка и механические проверки

• Только сухая чистка: Используйте сухую безворсовую ткань или сертифицированный пылесос; не допускайте попадания пыли глубже в устройство.

• Запрет на использование несанкционированных спреев: Используйте только очистители контактов, рекомендованные производителем; избегайте средств, оставляющих следы на изолирующих частях.

• Легкая смазка: Если это разрешено производителем оборудования, нанесите очень небольшое количество рекомендуемой смазки на подвижные элементы связки – не на контакты или зажимы для предохранителей.

• Проверка работы выключателя: После чистки и смазки несколько раз переместите рукоятку, чтобы убедиться в плавном и уверенном движении контактов.

Безопасные практики замены предохранителей

• Полный комплект индивидуальных защитных средств (ИЗО): Использовать одежду, защищающую от дугового разряда, перчатки, средства защиты глаз и лица, соответствующие доступному аварийному току и напряжению системы.

• Подтверждение отключения питания: Открыть отключающее устройство с предохранителями, выполнить блокировку и проверить клеммы линии и нагрузки с помощью сертифицированного тестера.

• Использование соответствующих предохранителей: Заменить предохранителем того же класса, номинала напряжения и тока, что требуется шильдиком оборудования и инженерной документацией.

• Замена всех фаз: В трехфазных системах заменять все три предохранителя одновременно, чтобы избежать небаланса или скрытого перехода в однофазный режим.

• Проверка зажимов для предохранителей: Убедиться, что зажимы надежно удерживают предохранители и не имеют признаков перегрева, коррозии или потери пружинной силы.

• Закрытие и повторная проверка: После сборки несколько раз переместите рукоятку и убедитесь, что нагрузка правильно подключена к питанию.

Блокировка и маркировка (LOTO) при работе с отключающими устройствами с предохранителями

• Отключение выключателя: Переместить рукоятку в положение «ОТКЛ» и убедиться по видимому индикатору (если он предусмотрен).

• Установка замка: Использовать встроенную защелку или дополнительное устройство для установки индивидуального замка; один человек – один замок – один ключ.

• Прикрепление маркировки: Закрепить четкую маркировку с указанием имени, контактных данных и причины блокировки.

• Проверка возможности включения: Попытаться переместить рукоятку в положение «ВКЛ»; при установленном замке она не должна двигаться.

• Подтверждение отсутствия напряжения: Использовать сертифицированный тестер для проверки наличия напряжения на клеммах линии и нагрузки перед прикосновением к проводам.

Обучение персонала по вопросам однофазного режима и ложного срабатывания предохранителей

• Осведомленность о однофазном режиме: Обучить персонал тому, что плавление одного предохранителя в трехфазном электродвигателе может привести к перегреву, снижению крутящего момента и повреждению двигателя, даже если он продолжает «работать».

• Распознавание симптомов: Необычный шум, вибрация, медленный запуск и нагрев корпуса электродвигателя часто указывают на плавление предохранителей или небаланс напряжения.

• Поиск первопричины в первую очередь: Подчеркнуть необходимость исследования причин перегрузки, потери фазы или проблем с проводкой перед простой заменой или увеличением номинала предохранителей.

• Культура отчетности: Поощрять операторов и технических специалистов немедленно сообщать о повторяющихся срабатываниях предохранителей, а не просто постоянно их заменять.

Когда требуется ремонт или замена отключающего устройства с предохранителями

• Видимые повреждения:Трещины или деформация корпуса, сломанная рукоятка, отсутствующие крепежные элементы крышки или признаки механического воздействия.

• Признаки перегрева: Плавленная пластмасса, обугленная изоляция, изменение цвета зажимов для предохранителей или повторяющиеся показания горячих точек при термовизионном сканировании.

• Трудности с эксплуатацией: Рукоятка заедает, не доходит до крайних положений или имеет люфт; выключатель не дает четкого «щелчка» при переключении в положения «ВКЛ» или «ОТКЛ».

• Коррозия или влага:Ржавчина на клеммах, белый/зеленый налет на медных частях или любые признаки проникновения воды в корпус.

• Частые срабатывания: Повторяющиеся необъяснимые плавления предохранителей, даже после устранения известных проблем с нагрузкой.

• Устаревание или несоответствие номиналу: Номинал короткого замыкания устройства больше не соответствует доступному аварийному току, или выключатель не может использоваться с предохранителями класса и номинала, необходимыми для системы.

Организация простой программы обслуживания на основе этих проверок обеспечивает надежную работу отключающих устройств с предохранителями, снижает неплановый простой и защищает как персонал, так и оборудование.

Стандарты проектирования и распространенные ошибки при использовании предохранительных разъединителей

Нормы NEC для предохранительных разъединителей

• Электродвигатели (раздел 430 NEC) — определяет основные правила для предохранительных разъединителей, используемых для защиты трехфазных электродвигателей. Регулирует защиту цепи электродвигателя от коротких замыканий и замыканий на землю, а также требования к разъединителям электродвигателей для обеспечения изоляции «на видимом расстоянии».

• Климатическое оборудование и холодильные установки (раздел 440 NEC) — регулирует разъединители для климатического оборудования, включая крышные установки и конденсаторы, определяет минимальную допустимую токопроводимость (MCA), максимальную номинальную величину защитного устройства от перегрузки (MOP) и случаи, когда требуется предохранительный bezpieствительный выключатель.

• Потребители и другие нагрузки (разделы 422, 424 NEC с ссылками на 430/440) — указывает, в каких случаях локальная изоляция электрической цепи должна обеспечиваться предохранительным разъединителем, а не автоматическим выключателем.

• Питательные кабели, вводы и отводы (разделы 230, 225, 240.21 NEC) — влияет на использование предохранительных разъединителей для защиты отводящих проводников, разъединителей вводного щита и наружного оборудования.

• Фотоэлектрические установки, батареи, электромобили (разделы 690, 705, 625 NEC) — устанавливает правила для изоляторов постоянного тока в фотоэлектрических системах, системах хранения энергии и зарядных станциях для электромобилей, где часто обязательны предохранительные разъединители постоянного тока с высоким классом коммутационной способности (AIC).

Стандарт UL 98 и другие ключевые стандарты

• UL 98 «Корпусные и закрытые выключатели»

• Определяет эксплуатационные характеристики предохранительных безопасствительных выключателей и непредохранительных разъединителей.

• Проверяет способность устройства коммутировать нагрузку и безопасно отключать ток короткого замыкания.

• Устанавливает требования к нагреву, клиренсу и кроссоверному пробою, а также механической долговечности.

Другие связанные стандарты, которые встречаются в технических заданиях:

• UL 489 — для корпусных автоматических выключателей, часто используемых перед предохранительными разъединителями или как их замена. Наш руководство по техническим характеристикам автоматических выключателей полностью соответствует методам оценки и подбора автоматических выключателей под предохранительные.

• UL 508A — для промышленных панелей управления, которые могут содержать предохранительные выключатели по стандарту UL 98, трансформаторы питания управления и отводящие цепи.

• UL 1741 / UL 9540 — для солнечных инверторов и систем хранения энергии, которые часто используют предохранительные разъединители постоянного тока для предотвращения электрических неисправностей.

Местные нормы и требования органов государственного надзора (AHJ)

• Некоторые города или энергоснабжающие компании требуют повышенного класса коммутационной способности (SCCR) на вводах щитов, что может потребовать использования предохранительных разъединителей с более высокой коммутационной способностью.

• В прибрежных районах с необходимостью регулярной мойки или в агрессивных средах могут потребоваться корпуса с определенной маркировкой NEMA (NEMA 3R, 4X, 12 и т. д.), превышающей минимальные требования NEC.

• Некоторые органы надзора требуют установки замка на ручку, видимых контактных лепестков или специальной маркировки для аварийных разъединителей.

• Для фотоэлектрических установок и систем хранения энергии инспекторы все чаще требуют наличия четко маркированных изоляторов постоянного тока с указанием полярности и предупреждениями о дуговых выбросах.

Распространенные ошибки при подборе номинала и выборе устройства

• Неверное напряжение или тип системы — использование предохранительного разъединителя на 240 В в системе 277/480 В или применение однополупериодных устройств в трехфазных системах.

• Игнорирование расчетного тока короткого замыкания — подбор предохранителей и выключателей с недостаточной коммутационной способностью для расчетного тока короткого замыкания энергоснабжающей компании на вводе щита или в щитах управления электродвигателями (MCC).

• Не соответствие параметров MCA/MOP — перевыбор или недоразмерение предохранителей защиты от перегрузки по сравнению с минимальной допустимой токопроводимостью цепи (MCA) и максимальной номинальной величиной защитного устройства от перегрузки (MOP), указанными на табличке изделия.

• Неподходящая маркировка корпуса NEMA — монтаж корпуса NEMA 1 в помещениях с необходимостью мойки или высокой концентрацией пыли, где требуется использование корпусов NEMA 12 или 4/4X.

• Недостаточная номинальная величина для длительных нагрузок — не учет коэффициента 125% для длительных нагрузок, особенно при установке разъединителей для коммерческого освещения и климатического оборудования.

• Отсутствие координации с верхней ступенью защиты — несовпадение характеристик предохранителей с параметрами автоматических выключателей верхней ступени, в результате чего при коротком замыкании срабатывает не то устройство, что нарушает селективность защиты.

Ошибки при монтаже и проводке, приводящие к отказам

• Перепутанные ввод и вывод — подключение линии питания к стороне нагрузки может привести к опасным ситуациям с обратным питанием во время технического обслуживания.

• Недостаточно затянутые зажимы — приводит к перегреву, плавлению изоляции или повреждению оснований для предохранителей; всегда следуйте указаниям по крутящему моменту в технической документации на устройство.

• Неподходящий размер или тип проводников — усилие вставки проводников большого сечения в зажимы или использование типов кабелей, не предназначенных для данного применения или температурного режима.

• Неправильное заземление и соединение — пропуск проводников для заземления оборудования или соединительных перемычек, особенно в металлических корпусах и крышных установках.

• Нарушение требований к пространству для изгибов проводов — слишком острые изгибы или перегруженность кабельных каналов у разъединителя, приводящие к повреждению проводников и затруднению технического обслуживания.

• Неправильное соединение алюминиевых и медных проводников — не использование зажимов, предназначенных для алюминия и меди, или антиокислителей для алюминия, что может увеличить сопротивление соединения и вызвать его перегрев.

Часто задаваемые вопросы о предохранительных разъединителях и соблюдении норм

• Когда требуется использовать предохранительный разъединитель вместо непредохранительного?

  Когда необходимо обеспечить одновременно и изоляцию электрической цепи, и защиту от перегрузки в одном устройстве, либо когда табличка изделия или соответствующий раздел NEC (например, 430 или 440) явно требуют защиты с использованием предохранителей. Часто это необходимо в местах с высоким током короткого замыкания.

• Можно ли напрямую заменить автоматический выключатель предохранительным разъединителем?

  Иногда можно, но только после проверки напряжения, класса коммутационной способности (AIC), сечений проводников, типа нагрузки и требований NEC к разъединителям электродвигателей. Также необходимо соблюдать инструкции производителя для сертифицированного оборудования.

• Достаточно ли только предохранителей для защиты цепи?

  Да, если предохранительный разъединитель правильно подобран по номиналу и сертифицирован как устройство защиты цепи от перегрузки и коротких замыканий (предохранительный выключатель по стандарту UL 98 с подходящим классом и номиналом предохранителей).

• Кто несет ответственность за соблюдение норм?

  В конечном счете ответственность разделяют монтажник и владелец объекта, но контроль за соблюдением норм осуществляет орган государственного надзора (AHJ). Моя задача — предоставлять предохранительные разъединители с четко указанными номиналами, маркировкой UL и инструкциями по монтажу, чтобы вы могли успешно пройти инспекцию с первого раза.

• Как часто следует проводить инспекцию предохранительных разъединителей?

  По крайней мере, один раз в год в промышленных и коммерческих помещениях, а в агрессивных средах — чаще. При осмотре следует проверять наличие изменений цвета, горячих точек, ослабленных зажимов или признаков попадания влаги и коррозии.

При разработке и поставке решений с предохранительными разъединителями я в первую очередь ориентируюсь на требования NEC, стандарта UL 98 и локальные нормы органов надзора (AHJ), а затем уделяю внимание удобству монтажа, чтобы вы избежали ошибок при подборе номинала и проводке, которые обычно приводят к запретам на эксплуатацию и незапланированным простоям.
