Что такое 5 видов электрических изоляторов?

Определение и основные принципы работы

Электрический изолятор — это материал, препятствующий протеканию электрического тока. В отличие от проводящих материалов, через которые электроны свободно перемещаются, в изоляторах электроны плотно удерживаются в атомной структуре. В контексте высоковольтных энергосистем — например, в газовых выключателях на гексафториде серы (SF₆), которые мы производим — изоляторы выполняют критически важную функцию для обеспечения безопасности. Они направляют электрический ток по заданному тракту, предотвращая утечки, которые могут привести к повреждению оборудования или создать угрозу для персонала. Будь то твердые материалы или специализированные газы, такие как гексафторид серы (SF₆), основная задача — создать непроводящий барьер, который поддерживает целостность системы при электромеханических нагрузках.

Основные физические и электрические свойства

Для эффективной работы в промышленных условиях изоляционные материалы должны обладать определенными характеристиками. Самая важная из них — диэлектрическая прочность, которая определяет максимальное напряжение, которое материал может выдерживать без пробоя.

Высокое удельное сопротивление: предотвращает протекание тока даже при высоком напряжении.
Тепловая стабильность: материалы должны устойчиво переносить перегрев, возникающий при электрических дугах или под влиянием внешних климатических условий.
Механическая прочность: для эксплуатации на открытом воздухе изоляторы должны выдерживать механические нагрузки — такие как ветровое давление или вибрации.
Способность гашения дуг: современные изоляторы, особенно газ SF₆, выбираются за их способность быстро гасить электрические дуги — это ключевая характеристика для наших выключателей серий LW36 и LW30.

Различие между проводниками и изоляторами

Основное различие заключается в атомной структуре и подвижности электронов. Проводники — например, медь и алюминий, используемые в силовых линиях — имеют свободные электроны, обеспечивающие легкое протекание тока. Изоляторы, наоборот, обладают высоким сопротивлением и препятствуют этому процессу. В рабочей электроэнергетической системе эти два компонента работают в паре: проводники передают электроэнергию, а изоляторы поддерживают их и предотвращают короткое замыкание. Например, в наших распределительных устройствах ток проводят металлические контакты, а окружающий газ SF₆ или керамическое корпусное исполнение выполняют функцию изолятора, обеспечивая безопасное разрывание цепи при необходимости.

5 распространенных типов электрических изоляторов

Что такое 5 видов электрических изоляторов?

Определение пяти видов электрических изоляторов

При выборе пяти видов электрических изоляторов мы ориентируемся на материалы, эффективно блокирующие протекание электрического тока. Эти материалы применяются как в бытовых изделиях, так и в мощных компонентах, используемых в наших высоковольтных распределительных устройствах. Ниже приведены основные примеры, распространенные в отрасли.

Резина и специальные пластики

Резина — это, вероятно, первый материал, который приходит на ум, когда речь идет об электрических изоляторах. Она гибкая, прочная и идеально подходит для оболочки проводов и кабелей, используемых в жилых и коммерческих зданиях. Специальные пластики, например ПВХ (поливинилхлорид), выполняют аналогичную функцию, образуя защитную оболочку вокруг проводников и обеспечивая безопасность при эксплуатации в системах низкого и среднего напряжения.

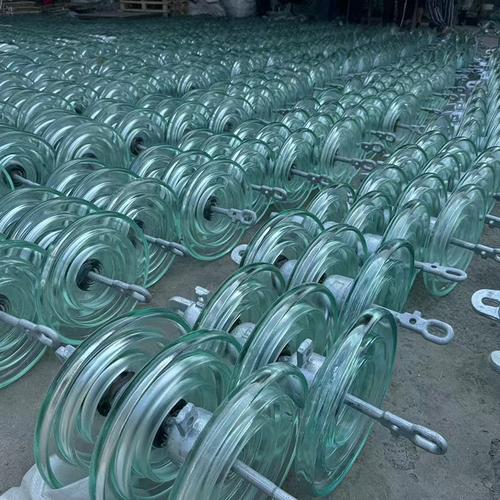

Стекло и фарфоровая керамика

В высоковольтном секторе лидерами являются стекло и фарфор. Мы часто используем высококачественный фарфор для изготовления вводных втулок и корпусов наружного оборудования, например, выключателей серии LW36. Фарфоровая керамика обладает исключительной устойчивостью к высоким температурам и атмосферным воздействиям, что делает ее идеальным материалом для наружных линий электропередачи, где долговечность и надежность являются непременными требованиями.

Стекловолокно и композитные материалы

Современные электроэнергетические системы широко используют стекловолокно и композитные материалы благодаря их высокой механической прочности и отличным изоляционным свойствам. Эти материалы незаменимы при изготовлении корпусов для высоковольтного оборудования, которые должны выдерживать механические нагрузки и предотвращать утечку тока. Композиты легче фарфора и все чаще используются при производстве изоляторов и конструктивных элементов распределительных устройств.

Дистиллированная вода и атмосферный воздух

Если загрязненная вода проводит электрический ток, то химически чистая (деионизированная) вода, наоборот, является изолятором. Однако более практичным изолятором в этой категории является атмосферный воздух. Он выступает как естественный барьер между проводниками в воздушных линиях электропередачи. В нашем специализированном оборудовании мы часто заменяем воздух на гексафторид серы (SF₆) — газ, обладающий превосходными изоляционными свойствами и способностью гашения дуг при напряжениях до 220 кВ.

Промышленные масла и изоляционные пены

Промышленные масла, в частности минеральные, являются стандартным материалом для энергетического оборудования, например, маслонаполненных трансформаторов. Масло выполняет двойную функцию: выступает как эффективный электрический изолятор, предотвращая возникновение дуг между внутренними компонентами, и работает как теплоноситель для отвода тепла. Изоляционные пены также используются для заполнения зазоров в оборудовании, предотвращая проникновение влаги и пыли, которые могут нарушить работоспособность системы.

Основные типы изоляторов по конструктивному исполнению

Что такое 5 видов электрических изоляторов?

При проектировании высоковольтных систем материал — это только половина дела; физическая форма и конструкция определяют, как изолятор справляется с механическими нагрузками и напряжениями

В электросетях разрабатывают различные конструктивные решения изоляторов для удовлетворения конкретных эксплуатационных потребностей — от поддержки тяжелых шин в подстанциях до крепления гибких линий электропередачи.

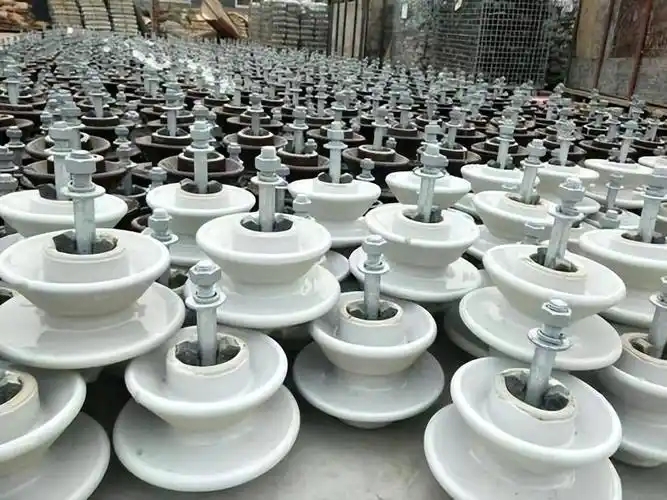

Штыревые и опорные изоляторы

Штыревые изоляторы — это классический вариант для распределительных линий низкого напряжения (обычно до 33 кВ). Они надежно закрепляются на кронштейнах, изолируя провод от опорного столба. Однако в высоковольтных промышленных условиях, где эксплуатируются наши газовые выключатели на SF₆, гораздо чаще используются опорные изоляторы.

Опорные изоляторы предназначены для обеспечения жесткости и высокой механической прочности. Мы используем их для поддержки тяжелых компонентов распределительных устройств и шин в подстанциях напряжением от 40,5 кВ до 220 кВ. В отличие от штыревых моделей, опорные изоляторы можно монтировать как горизонтально, так и вертикально. Соблюдение требований к конструктивной целостности этих изделий имеет первостепенное значение, поскольку разрушение поверхности или конструктивные дефекты могут привести к пробою изоляторов вакуумных выключателей и, как следствие, к длительному простою системы.

Подвесные и растяжные изоляторы

При напряжении выше 33 кВ штыревые изоляторы становятся слишком громоздкими и нецелесообразными. На смену им приходят подвесные изоляторы. Они состоят из ряда фарфоровых или композитных дисков, подвешенных к опоре. Такая гибкая конструкция защищает воздушные линии от механических нагрузок, а для повышения номинального напряжения достаточно просто добавить новые диски в сборку.

Растяжные изоляторы конструктивно схожи с подвесными, но устанавливаются горизонтально. Их используют в местах окончания линий или резких поворотов. Основная задача этих изоляторов — выдерживать огромную физическую нагрузку (напряжение) линии, одновременно предотвращая утечку тока на опорную конструкцию.

Кольцевые и анкерные изоляторы

Эти типы изоляторов преимущественно применяются в низковольтных распределительных сетях, а не в высоковольтных линиях электропередачи.

Кольцевые изоляторы: Также известные как бобинные изоляторы, они используются на опорах распределительных сетей в местах изменения направления линии. Изделия обладают высокой прочностью и могут монтироваться как вертикально, так и горизонтально.
Анкерные изоляторы: Это элемент безопасности, установленный на анкерных тросах, поддерживающих опорные столбы. Они предотвращают попадание высокого напряжения по тросу на землю в случае повреждения электроизоляции столба.

Основные преимущества и функции изоляционных материалов

Предотвращение электрических ударов и пожаров

Самая важная роль электрических изоляторов — защита человеческой жизни и имущества. В высоковольтных условиях, таких как эксплуатация наших газовых выключателей на SF₆, изоляционная среда должна не просто блокировать ток, но и активно подавлять опасные электрические дуги. Материалы вроде гексафторида серы (SF₆) обладают отличными свойствами по гашению дуг, потушая их за доли секунды и предотвращая пробои. Конфинирование тока в пределах проводящего тракта позволяет соблюдать строгие стандарты безопасности (ГОСТ, ИЭК) и исключает риск случайного контакта с токоведущими частями или возникновения электрических пожаров в промышленных помещениях.

Защита чувствительных электронных компонентов

Изоляторы выступают в роли барьера, предотвращая короткие замыкания, которые могут мгновенно разрушить дорогостоящее оборудование. Разделение проводников исключает переход скачков напряжения на чувствительные контрольные цепи или металлические корпуса. Во многих системах такая пассивная защита работает в паре с активными средствами безопасности. Например, сочетание надежной изоляции с внутренними высоковольтными предохранителями ограничителями тока создает безопасную среду, где оборудование защищено как от случайного физического контакта, так и от перегрузочных токовых сбоев.

Снижение энергетических потерь и утечек тока

Эффективность — это основная задача любой энергетической системы. Качественные электрические изоляторы предотвращают утечку тока из цепи и его рассеивание в виде тепла или заземление. Даже небольшие утечки в высоковольтных сетях могут привести к значительным финансовым потерям за 20–30 лет эксплуатации. Будь то крупное трансмиссионное оборудование или стандартные низковольтные изоляторы напряжением 220–500 В, цель одна: поддерживать высокую диэлектрическую прочность, чтобы каждый ватт электроэнергии достигал назначения без потерь.

Практическое применение в современных системах

Что такое 5 видов электрических изоляторов?

Электрические изоляторы — это незаслуженно забытые герои энергетической инфраструктуры, которые удерживают электрический ток в строго заданных пределах

От гигантских опор линий электропередачи, пересекающих сельскую местность, до оборудования на заводских площадках — эти материалы предотвращают опасные утечки тока и обеспечивают эффективную работу систем. По моему опыту работы с высоковольтным оборудованием, правильный выбор метода изоляции — будь то твердая фарфоровая керамика или газ SF₆ — является ключевым фактором для обеспечения безопасности и долговечности эксплуатации.

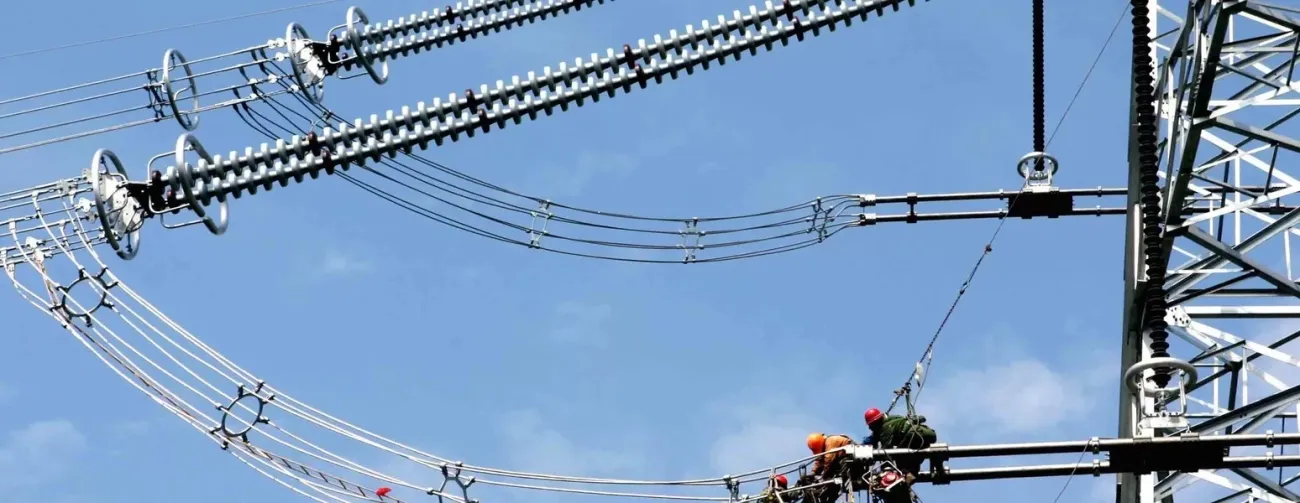

Воздушные линии электропередачи и инфраструктура электросетей

Если посмотреть на электросеть, то электрические изоляторы — это компоненты, отделяющие токоведущие части от опорных столбов и мачт. В системах высоковольтной передачи энергии (обычно от 40,5 кВ до 220 кВ) мы используем материалы вроде фарфора, стекла или композитных полимеров, которые выдерживают механические нагрузки и воздействие окружающей среды.

Но изоляция важна не только в внешних опорах линий — она также заложена в оборудовании, защищающем электросеть. Например, в наших выключателях в качестве основного изоляционного материала используется гексафторид серы (SF₆). Этот газ обладает отличными свойствами по гашению электрических дуг, потушая их за доли секунды и предотвращая отказы в работе системы. Для дополнительной защиты сети энергетические компании часто устанавливают откидные предохранители вместе с выключателями, чтобы быстро изолировать участки с неисправностями при скачках напряжения.

Уличное применение: фарфоровые и композитные изоляторы устойчивы к дождю, УФ-излучению и загрязнениям.
Внутренняя изоляция: газ SF₆ обеспечивает высококачественную изоляцию в компактных корпусах распределительных устройств.
Работа под напряжением: способны выдерживать нагрузки до 220 кВ в подстанциях энергетических компаний.

Печатные платы и оболочки электропроводов

Хотя моя основная специализация — высоковольтное промышленное оборудование, принципы изоляции одинаковы и для низковольтной электроники. В печатных платах (ПП) материалы вроде стекловолокна (марки FR4) и эпоксидных смол служат основой, которая физически удерживает и электрически изолирует токоведущие медные трассы.

Для проводов стандартными являются гибкие пластики, например ПВХ или резина. Эти оболочки позволяют укладывать провода в пучки без риска короткого замыкания, защищая как само устройство, так и пользователя от электрических ударов. Даже в сложных панелях управления для крупных выключателей эти простые изоляторы являются необходимым условием для надежной передачи управляющих сигналов.

Промышленное оборудование и бытовые приборы

В промышленных условиях ставки очень высоки. Оборудование должно справляться с огромными токами без перегрева или возникновения дуг. Здесь мы используем надежные изоляторы для защиты тяжелого оборудования и персонала, работающего с ним. Это особенно важно при создании систем распределения электроэнергии — правильное различение между распределительными устройствами и щитами помогает выбрать нужный уровень защиты для объекта.

Наши газовые выключатели на SF₆ разработаны специально для таких требовательных условий и обеспечивают срок службы 20–30 лет при минимальном техническом обслуживании. Газовая изоляция гарантирует, что даже при отключении высоких токов оборудование остается безопасным и работоспособным.

Безопасность: предотвращает случайный контакт с токоведущими частями на заводах и в домах.
Прочность: промышленные изоляторы выдерживают высокие температуры, вибрации и воздействие химических веществ.
Соответствие стандартам: соответствует международным нормам (МЭК, ANSI, UL) для безопасной эксплуатации в коммерческих и энергетических секторах.

Факторы выбора электрического изолятора

При выборе пяти наиболее подходящих электрических изоляторов для конкретного проекта решение не ограничивается просто выбором непроводящего материала. Необходимо подобрать изолятор с характеристиками, соответствующими эксплуатационным условиям и электрической нагрузке, которую он должен выдерживать. По нашему опыту работы с высоковольтными системами, неправильный выбор может привести к катастрофическому выходу оборудования из строя или возникновению опасных ситуаций.

Диэлектрическая прочность и допустимое напряжение

Самый важный фактор — диэлектрическая прочность, которая определяет максимальное напряжение, которое изолятор может выдерживать без пробоя. В высоковольтных приложениях — например, в наших системах, работающих в диапазоне от 40,5 кВ до 220 кВ — материал должен предотвращать переход тока через воздушный зазор (возникновение дуги). Воздух является распространенным изолятором, но для таких напряжений требуются огромные расстояния между токоведущими частями. Именно поэтому мы часто используем технологии на основе гексафторида серы (SF₆) или вакуума — они обладают превосходными диэлектрическими свойствами при компактных размерах. Для более глубокого понимания того, как эти характеристики влияют на проектирование систем, важно разобраться в том, что такое высоковольтный изолятор — это поможет выбрать подходящий класс оборудования.

Устойчивость к высоким температурам, влаге и коррозии

Изоляторы должны сохранять свою целостность при сильных тепловых нагрузках и воздействии окружающей среды. Тепло, выделяющееся при прохождении высоких токов, может разрушить низкокачественные материалы и привести к потере изоляционных свойств. Влага — еще один серьезный угроза: если вода проникнет внутрь изолятора или создаст токоведущий путь на его поверхности, произойдет короткое замыкание. Мы гарантируем, что наше уличное оборудование разработано с учетом защиты от коррозии и проникновения влаги — часто для этого используют герметичные газовые камеры или высококачественную керамику, соответствующую строгим нормам МЭК и ANSI. Эта устойчивость критически важна для предотвращения поверхностного разряда и сохранения безопасности в течение десятилетий эксплуатации.

Механическая прочность и долговечность в эксплуатации

Изолятор часто выполняет одновременно функцию механической опоры, поэтому он должен быть физически прочным. В открытых подстанциях изоляторы должны выдерживать сильные ветровые нагрузки, обледенение и механические удары при коммутационных операциях. Мы проектируем распределительные устройства с расчетом на срок службы 20–30 лет, что требует использования материалов, которые не будут трескаться или становиться хрупкими со временем. Независимо от того, устанавливается оборудование внутри помещения или на открытом воздухе, механическая прочность изолятора гарантирует надежное разделение токоведущих частей при любых внешних физических воздействиях.

Что такое 5 видов электрических изоляторов?

Обслуживание и испытания электрической изоляции

Для обеспечения долговечности высоковольтного оборудования необходимо проводить профилактические работы на регулярной основе. Наши газовые выключатели на SF₆ разработаны с расчетом на эксплуатацию 20–30 лет при минимальном техническом обслуживании, но целостность изоляционной среды остается критически важным фактором для обеспечения безопасности. Регулярные испытания подтверждают, что диэлектрическая прочность материала достаточна для стабильной работы при напряжениях от 40,5 кВ до 220 кВ без возникновения отказов.

Оптимальные практики испытаний изоляционного сопротивления

Для проверки технического состояния системы рекомендуем следовать стандартизированному циклу испытаний. Основная задача — выявить снижение показателей сопротивления, которое может привести к утечке тока или короткому замыканию.

Испытания мегогрометром: Используйте мегогрометр (меггер) для измерения сопротивления между токоведущими элементами и землей. Более высокие значения сопротивления указывают на исправность изоляции.
Контроль давления газа: Для газоизолируемых распределительных устройств постоянный контроль плотности SF₆ имеет первостепенное значение. Поскольку этот газ обладает отличными свойствами по гашению электрических дуг, поддержание рабочего давления гарантирует, что выключатель сможет отключить ток за доли секунды.
Корректировка показаний по температуре: Всегда корректируйте полученные данные о сопротивлении к стандартной температуре (обычно 20 °C или 40 °C) — это позволит отслеживать точные тенденции изменения параметров со временем.

Выявление признаков разрушения и отказов

Физический износ и воздействие внешней среды могут снизить работоспособность даже самых прочных материалов. Если говорить о пяти типах электрических изоляторов, подверженных разрушению, то материалы вроде резины, фарфора и минеральных масел часто демонстрируют видимые симптомы деградации задолго до катастрофического отказа.

Поверхностное разрядение: Обратите внимание на «древовидные» углеродные дорожки на поверхности твердых изоляторов — они являются признаком частичных разрядов и утечки тока.
Физические повреждения: На уличных моделях вакуумных выключателей проверяйте керамическое или полимерное корпусное исполнение на наличие сколов, трещин или эрозии, вызванных УФ-излучением и погодными условиями.
Изменение цвета: Потемнение или потеря эластичности изоляционных компонентов часто сигнализируют о перегреве или химическом разложении материала.
Проникновение влаги: Любые признаки скопления воды внутри механизма могут резко снизить диэлектрическую прочность всей системы.
