Основы стабилизаторов напряжения

Что такое стабилизатор напряжения?

• Падений и скачков напряжения в сети

• Изменений нагрузки от электродвигателей и нагревательных элементов

• Опасных случаев перегрузки и недостатка напряжения

Принцип работы стабилизатора напряжения (простое объяснение)

• Измерить выходное напряжение

• Сравнить его с стабильным эталонным значением

• Регулировать управляющий элемент (транзистор, импульсный модуль или дроссель трансформатора)

• Корректировать выходное напряжение для поддержания его в строгих пределах допуска

Основные электрические параметры промышленных стабилизаторов

Стабилизация по линии и стабилизация по нагрузке на промышленных предприятиях

• Стабилизация по линии защищает от колебаний напряжения в электросети, дрейфа показаний генератора и переключений тумблеров трансформатора.

• Стабилизация по нагрузке защищает от внезапного запуска электродвигателей, входных токов и сильно циклирующих нагрузок автоматизированных систем.

Стабилизация переменного и постоянного напряжения в промышленных электропитательных системах

• Стабилизация переменного напряжения направлена на обеспечение качества электроэнергии во всем предприятии и безопасности оборудования.

• Стабилизация постоянного напряжения направлена на обеспечение стабильности и «чистоты» работы систем управления и электронных устройств (24 В постоянного тока, 5 В постоянного тока и т. д.).

На большинстве российских промышленных предприятий стабилизаторы переменного напряжения устанавливаются на уровне распределительных сетей, а стабилизаторы постоянного напряжения — внутри панелей и машин. Это обеспечивает стабильность промышленного электропитания на всем пути передачи.

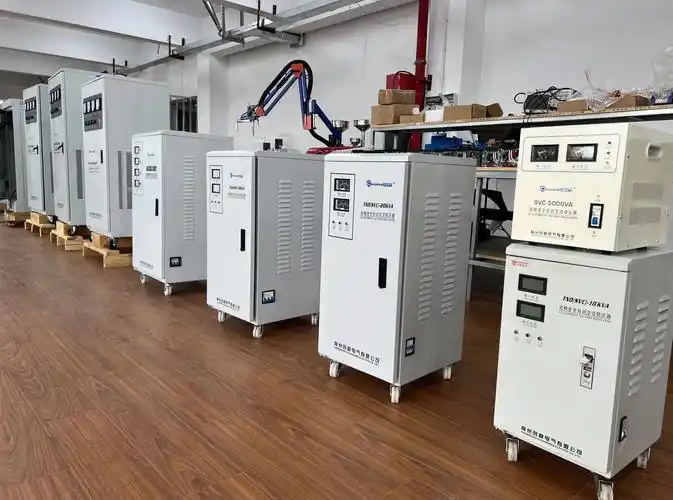

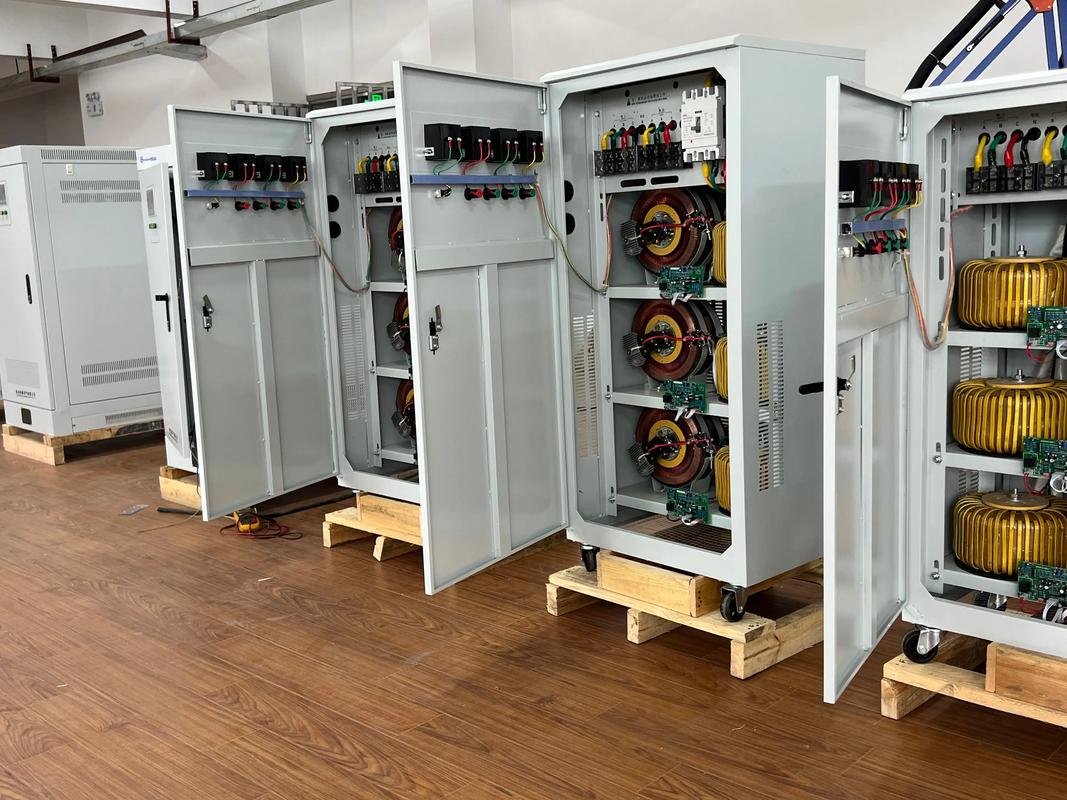

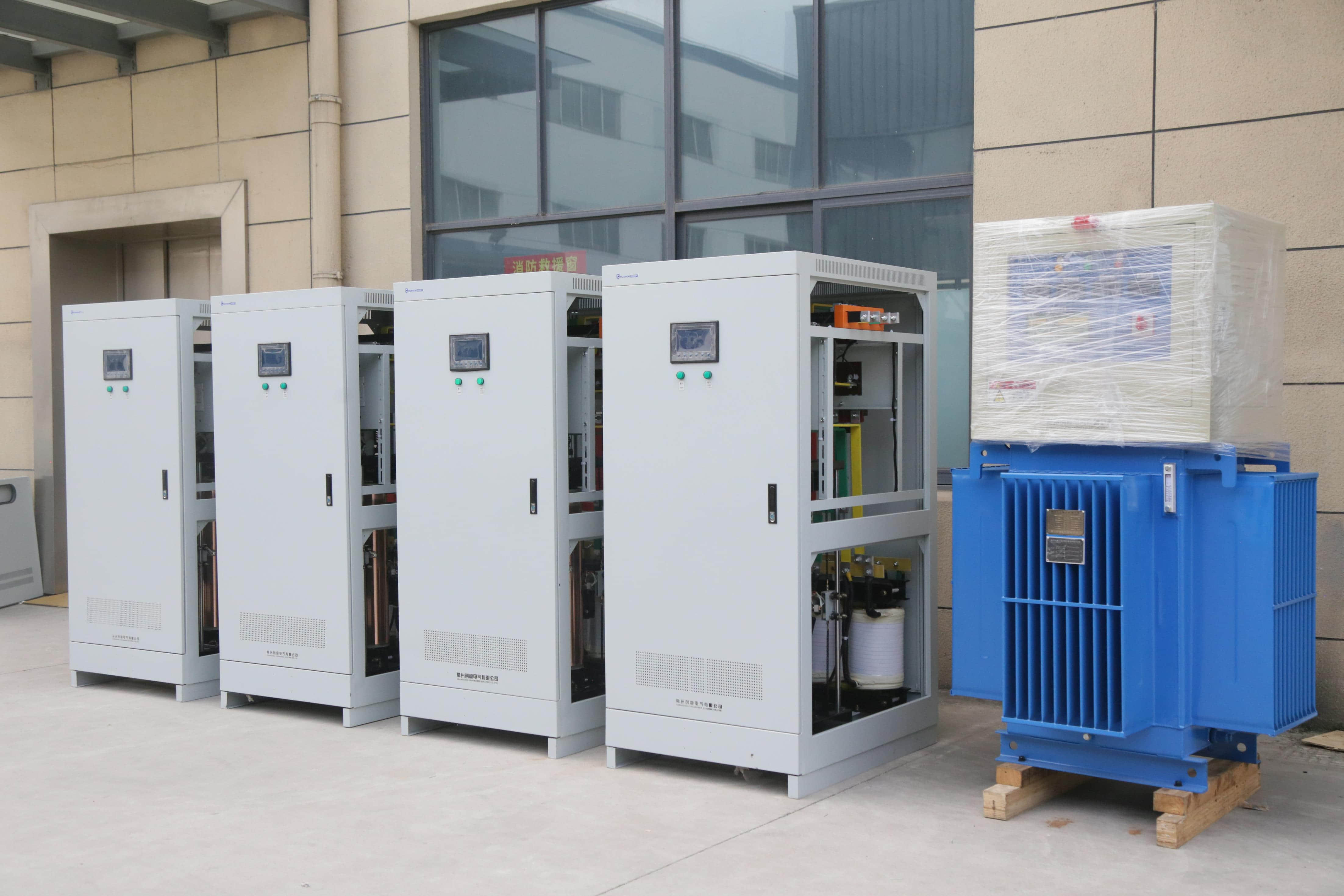

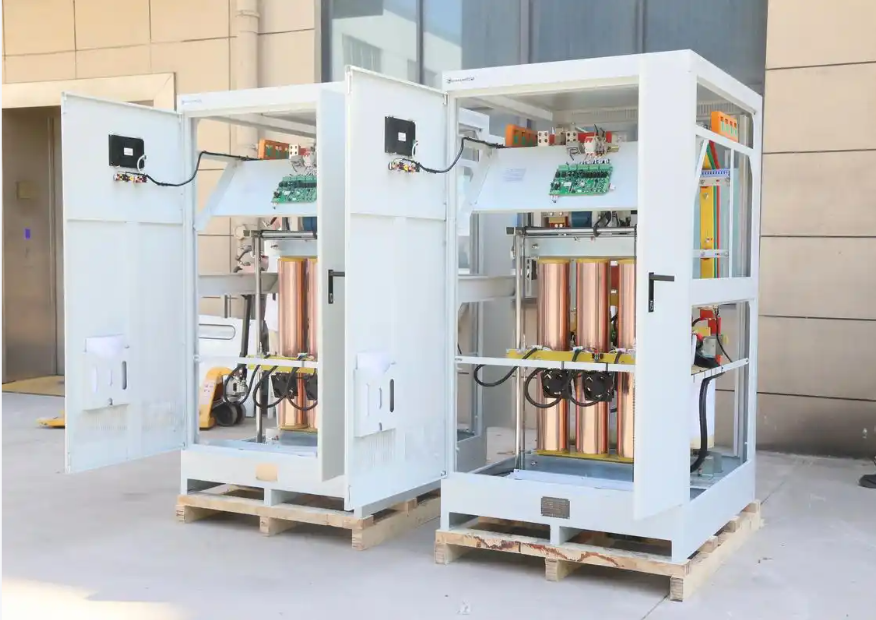

Основные типы стабилизаторов напряжения

Основные типы промышленных стабилизаторов напряжения

Линейные стабилизаторы напряжения (фиксированные и регулируемые, включая низковольтные линейные стабилизаторы)

Импульсные стабилизаторы напряжения (преобразователи ПН-ПН)

Стабилизаторы переменного напряжения и трехфазные стабилизаторы напряжения

Автоматические регуляторы напряжения (АРН) для генераторов

Как эти регуляторы интегрируются в промышленные электропитательные архитектуры

Сторона электросети/подстанции

Распределительные сети и панели

Точки нагрузки и электронные устройства

Линейные стабилизаторы напряжения в промышленных электропитательных системах

Принцип работы линейных стабилизаторов напряжения

Последовательные стабилизаторы против низковольтных линейных стабилизаторов (LDO)

Оба относятся к линейным стабилизаторам напряжения, но ведут себя по-разному, когда входное напряжение приближается к выходному:

• Последовательные стабилизаторы

• Требуют большего «запаса напряжения» (входное напряжение должно превышать выходное на несколько вольт).Просты в конструкции, прочные и идеально подходят для стабильных шин 24 В или 12 В.

• Низковольтные линейные стабилизаторы (LDO)

Работают приной разнице между входным и выходным напряжением (несколько сотен милливольт).

Идеально подходят для стабилизации напряжения в бесперебойных источниках питания с батарейным резервом или для плотных шин постоянного тока, где недопустимы дополнительные потери напряжения.

Стабилизаторы с фиксированным выходом против регулируемых линейных стабилизаторов

• Стабилизаторы с фиксированным выходным напряжением

Имеют предустановленные выходные напряжения (5 В, 12 В, 15 В и т. д.).

Легко интегрируются в конструкцию и быстро развертываются в панельных или DIN-рейковых источниках питания.

• Регулируемые линейные стабилизаторы

Используют делитель напряжения для установки требуемого уровня напряжения.

Удобны при необходимости создания индивидуального напряжения для проектирования источников питания робототехнических систем или смешанных сенсорных сетей.

Преимущества линейных стабилизаторов в промышленном оборудовании

• Очень низкий уровень шума и пульсаций — лучше всего подходят для аналоговых датчиков, входов/выходов ПЛК и коммуникационных модулей.

• Быстрый переходной отклик — плавно справляется с ступенчатыми изменениями нагрузки от реле, соленоидов и малых электродвигателей.

• Простая конструкция — минимальное количество внешних компонентов, легкий диагностический контроль, простая сертификация для промышленных панелей.

• Отличные показатели по электромагнитной совместимости — отсутствие высокочастотного переключения, что снижает проблемы с электромагнитными помехами.

Недостатки: рассеивание тепла и ограничения по эффективности

• Коэффициент полезного действия приблизительно равен отношению выходного напряжения к входному, поэтому преобразование напряжения с 24 В до 5 В при высоком токе приводит к большим энергетическим потерям в виде тепла.

• Требуют радиаторов для охлаждения, воздушного потока и снижения номинальных параметров, особенно в герметичных корпусах по стандарту NEMA или на жарких производственных площадках.

• Не подходят для роли мощных стабилизаторов напряжения, питающих большие нагрузки постоянного тока или несколько приводов; линейные стадии обычно совмещают с импульсными преобразователями постоянного напряжения (ПН-ПН) на предыдущем этапе.

Импульсные стабилизаторы напряжения: эффективное питание для промышленности

Основной принцип работы (ШИМ + хранение энергии)

• Мощный ключ (МОП-транзистор) управляется с помощью широтно-импульсной модуляции (ШИМ).

• Индуктивность и конденсаторы хранят и высвобождают энергию.

• За счет регулирования скважности импульсов стабилизатор контролирует среднее выходное напряжение.

Основные типы преобразователей постоянного напряжения (ПН-ПН) (бак, буст, бак-буст, SEPIC, Чук)

Понижение, повышение и инвертирование напряжения в промышленных системах

• Понижение (buck):

Шина 24 В постоянного тока → шины 5 В/12 В для питания промышленной автоматизации, панелей оператора (HMI), ПЛК

48 В → 24 В в телекоммуникационных и управляющих шкафах

• Повышение (boost):

12 В батарея → шина 24 В постоянного тока в стабилизации напряжения БИП

Поддержка длинных кабельных линий, где возникают падения напряжения

• Инвертирование (buck-boost/Ćuk):

Генерация отрицательных шин (например, -12 В) для аналоговых устройств и измерительной техники

Специализированные промышленные регуляторы напряжения для датчиков и измерений

Преимущества импульсных стабилизаторов напряжения в промышленности

• Высокий коэффициент полезного действия (часто 90% и выше), даже при высоком нагрузочном токе

• Компактные размеры и более легкие радиаторы по сравнению с линейными стабилизаторами в промышленных установках

• Широкий диапазон входного напряжения для выдерживания падений и скачков напряжения

• Гибкость применения понижающих, повышающих и комбинированных преобразователей в одной архитектуре

Недостатки: электромагнитные помехи, компоновка и фильтрация

• Электромагнитные помехи (ЭМП): Быстрые фронты переключения создают электромагнитные помехи, которые могут влиять на работу ПЛК, датчиков и коммуникационных линий

• Чувствительность к компоновке: Компоновка печатной платы, заземление и площади контуров имеют критическое значение; неправильная компоновка → излучаемые и проводимые помехи

• Необходимость фильтрации: Требуются дополнительные индуктивности, конденсаторы и иногда общие扼чи для соответствия промышленным требованиям по электромагнитной совместимости и защиты чувствительных нагрузок

• Более сложная конструкция: По сравнению с микросхемой стабилизатора с фиксированным напряжением, полная конструкция импульсного стабилизатора требует больше компонентов и тщательного тестирования

Однако при правильном использовании импульсные промышленные регуляторы напряжения обеспечивают оптимальный баланс эффективности, плотности мощности и гибкости для российских заводов, панелей и автоматизированных линий.

• Линейные стабилизаторы напряжения

• Идеально подходят, когда входное и выходное напряжение близки друг к другу.

• Коэффициент полезного действия ≈ Vout / Vin, поэтому преобразование 24 В в 5 В при токе в несколько ампер превращает устройство в источник тепла.

• Требуют надежной системы теплового управления: большие радиаторы, воздушный поток, снижение номинальных параметров и продуманную компоновку шкафа.

• Импульсные стабилизаторы напряжения

• Типовой коэффициент полезного действия: 85–95%, даже при большой разнице между входным и выходным напряжением.

• При одинаковом нагрузочном токе выделяют значительно меньше тепла, что положительно влияет на температуру панелей, надежность работы и общую энергоэффективность промышленного электропитания.

Практическое правило:

• При потерях мощности менее ~1 Вт и небольшой разнице между входным и выходным напряжением: линейные стабилизаторы подойдут.

• При больших потерях мощности или преобразовании 24 В → 5 В / 3.3 В при высоком токе: выбирайте импульсные стабилизаторы.

Шум, пульсации и электромагнитные помехи

• Линейные стабилизаторы

• Очень низкий уровень шума и пульсаций, высокий коэффициент подавления пульсаций входного напряжения (PSRR).

• Идеально подходят для датчиков, аналоговых входов, измерительной техники, аналоговых карт ПЛК и коммуникационных интерфейсов.

• Часто используются как низковольтные линейные стабилизаторы (LDO) для «очистки» напряжения после импульсных преобразователей ПН-ПН.

• Импульсные стабилизаторы

• По своей природе имеют более высокий уровень пульсаций и электромагнитных помех из-за широтно-импульсной модуляции (ШИМ) и быстрых фронтов переключения.

• Требуют тщательной компоновки печатной платы, экранирования, установки фильтров и правильного заземления, чтобы избежать помех для чувствительной электроники — особенно вблизи длинных кабельных линий и мощного оборудования, такого как частотные преобразователи и автоматические перезаключатели в системах среднего напряжения.

Стоимость, занимаемое пространство и количество компонентов

• Линейные стабилизаторы

• Доступные микросхемы, очень простая схема стабилизатора (микросхема регулятора + пара конденсаторов).

• Но при высокой мощности они требуют больших радиаторов, что увеличивает стоимость и занимает много места в панели.

• Импульсные стабилизаторы

• Микросхемы и магнитные компоненты дороже, количество элементов выше.

• При высоком нагрузочном токе и широком диапазоне входного напряжения общая стоимость системы обычно ниже, если учесть меньшие размеры радиаторов, снижение энергопотребления и повышенную надежность в жарких герметичных корпусах.

Когда использовать линейные, а когда импульсные стабилизаторы в промышленных приложениях

Используйте линейные стабилизаторы напряжения, когда:

• Вам нужно тихое, низкошумное питание для:

• Датчиков с сигналом 4–20 мА

• Аналоговых модулей измерений

• Систем сбора данных, входов/выходов ПЛК, промышленной Ethernet, последовательных шин

• Разница между входным и выходным напряжением небольшая (например, 12 В → 9 В или 5 В → 3.3 В).

• Нагрузочный ток низкий или умеренный (десятки или несколько сотен миллиампер).

• Вам нужна простая, надежная схема стабилизатора с быстрым откликом без сложного проектирования.

Используйте импульсные стабилизаторы напряжения, когда:

• Вам нужно преобразовать 24 В постоянного тока в 12 В / 5 В / 3.3 В при высоком токе для:

• Задних панелей ПЛК и панелей управления

• Промышленных ПК, панелей оператора (HMI), краевых шлюзов

• Логических блоков питания робототехнических систем, систем управления движением и серводрайверов

• Вам нужно питать шины постоянного тока для приводов, систем бесперебойного питания (БИП) и распределенных шинах питания.

• Вам нужен высокий коэффициент полезного действия, компактные размеры и лучшие тепловые характеристики в герметичных или жарких шкафах.

• Стоимость энергии и температура панелей являются критически важными факторами на протяжении всего срока службы системы.

Быстрая матрица принятия решения: линейные или импульсные стабилизаторы

На российских предприятиях промышленные стабилизаторы напряжения являются ключевым элементом для поддержания стабильности трехфазного распределения при падениях, скачках или небалансе напряжения в сети. На стороне среднего напряжения мощные стабилизаторы напряжения, трехфазные стабилизаторы и ступенчатые регуляторы напряжения поддерживают напряжение шин в узких пределах, чтобы приводы, ПЛК и системы управления вниз по цепочке не отключались. При сочетании с соответствующими трансформаторами и защитой от скачков — например, с установкой на 10 кВ, включающей специализированное высоковольтное оборудование и принадлежности — получается значительно более устойчивое основное электропитание завода.

Регуляторы для ПЛК, панелей управления и автоматизированных систем

ПЛК, стойки ввода-вывода и панельные ПК требуют чистого питания 24 В постоянного тока или 5 В постоянного тока. Здесь мы обычно используем импульсный регулятор, монтируемый на DIN-рейку, для преобразования 480/277 В переменного тока или 120 В переменного тока в 24 В постоянного тока, а затем линейные стабилизаторы или LDO на плате для низкошумных шин (5 В, 3.3 В, 1.8 В). Надежная стратегия регуляции источника питания ПЛК предотвращает ложные отключения, случайные сбросы и повреждение данных в панелях управления и промышленных автоматизированных системах.

• Высокой температурой окружающей среды → снижение номинальных параметров, принудительное охлаждение и большие радиаторы

• Сильными электромагнитными помехами и гармониками от крупных приводов и сварочного оборудования

• Частые скачки напряжения и молниевые разряды, где критически важна защита вверх по цепочке, например, прочная защита от молний для промышленных линий

• Механическое напряжение на регуляторах, монтируемых на панелях и печатных платах

• Отключение частотных преобразователей и серводрайверов во время падений напряжения, остановка производственных линий

• Случайные перезагрузки ПЛК и панелей оператора из-за падения напряжения на шинах 24 В под нагрузкой

• Перегрев линейных стабилизаторов, вызывающий дрейф в измерительной технике и ложные сигналы тревоги

• Повреждение изоляции электродвигателей и преждевременный выход из строя из-за хронического перегрузки напряжением

• Циклическое включение и отключение бесперебойных систем из-за нестабильного входного напряжения, сокращение срока службы батарей

• Регистрирует выходное напряжение генератора в реальном времени

• Регулирует поле возбуждения для поддержания постоянного напряжения при изменяющейся нагрузке

• Сопровождает падения, скачки напряжения и колебания коэффициента мощности

• Критически важен для резервных генераторов, резервного электропитания и промышленных микросетей

• Широкий диапазон входного напряжения, обычно обработка вариаций ±20–30%

• Плавная бесступенчатая коррекция выходного напряжения

• Хорошо подходит для трехфазных приложений стабилизаторов напряжения, таких как ЧПУ-линии, технологическое оборудование и смешанные нагрузки (освещение + электродвигатели)

• Естественно регулирует выходное напряжение с помощью насыщающегося сердечника и резонансного конденсатора

• Отличная изоляция от шумов сети, всплесков и скачков напряжения

• Обрабатывает тяжелые нагрузки, такие как сварочные аппараты, панели с большим количеством контакторов и «грязные» промышленные питающие линии

• Продолжает работать даже при искаженных формах волн и частых падениях напряжения

• Трансформаторы с переключением тумблеров, которые «ступенчато» изменяют выходное напряжение вверх или вниз

• Используются в установках регуляторов напряжения подстанций и длинных питающих линиях

• Разработаны для работы с высокой мощностью: от сотен кВА до МВА

• Поддерживают напряжение шин в узких пределах при изменении нагрузки питающих линий в течение смены

Это основа регулирования распределения электропитания завода, особенно там, где длинные линии и крупные электродвигатели вызывают сильные падения напряжения.

Выбор между АСР, серводвигательным стабилизатором и феррорезонансным трансформатором

Электронная автоматическая система регулирования напряжения (АСР)

▪ Наилучшее применение: Генераторы, генераторы переменного тока, ИБП, динамические нагрузки

▪ Преимущества: Высокая скорость реакции, компактность, эффективность, современные возможности коммуникации

▪ Использовать, когда требуется высокоточное регулирование и быстрая реакция.

• Серводвигательный стабилизатор напряжения

▪ Наилучшее применение: Полные электрощитовые панели, трехфазное оборудование, смешанные промышленные нагрузки

▪ Преимущества: Широкий диапазон коррекции, экономичность для средних и высоких мощностей (кВА)

▪ Использовать, когда входные колебания напряжения значительны, но не происходят молниеносно.

• Феррорезонансный стабилизатор постоянного напряжения (СН)

▪ Наилучшее применение: Грубые нагрузки и тяжелые эксплуатационные условия с частыми скачками и провалами напряжения

▪ Преимущества: Отличная изоляция, способность сохранять напряжение при кратковременных сбросах, фильтрация помех

▪ Использовать, когда надежность и стабилизация электроэнергии важнее идеальной эффективности или компактности.

Выбор правильного стабилизатора напряжения для промышленных приложений

Выбор подходящего стабилизатора напряжения для промышленного применения начинается с основ: нужно знать свои параметры электроэнергии, нагрузки и эксплуатационные условия. Исходя из этого, можно сузить круг выбора до типов стабилизаторов напряжения и схем стабилизации, которые действительно выдерживают условия работы на производственном площадке.

Основные факторы выбора промышленных стабилизаторов напряжения

Когда я подбираю стабилизатор для промышленного электрощитового панеля или модуля, я всегда сначала определяю эти параметры:

• Уровень мощности

▪ Диапазон входного напряжения (например, 208/240/480 В переменного тока, шина 24/48 В постоянного тока)

▪ Выходное напряжение и ток (постоянный + пиковый)

▪ Резерв для пусковых токов и запуска двигателей (обычно 25–50% запаса)

• Колебания входного напряжения

▪ Насколько серьезны провалы, скачки и снижения напряжения?

▪ Однофазное против трехфазного, сбалансированное против несбалансированного

▪ Необходимость защиты от перегрузки и способности сохранять напряжение при кратковременных сбросах

• Тип нагрузки

▪ Постоянная нагрузка постоянного тока, импульсная нагрузка или высокодинамическая (двигатели, преобразователи частоты, серводвигатели)

▪ Чувствительная электроника (ПрЛС, сенсоры, контроллеры) против тяжелых промышленных нагрузок

▪ Необходимость низкого уровня помех и пульсаций или просто «прочность и стабильность»

• Эффективность и тепловые параметры

▪ Эффективность линейных и ключевых стабилизаторов напряжения при фактической нагрузке

▪ Температура панели, размер корпусов, воздухопоток и необходимость снижения мощности

▪ Возможность установки радиатора и вентилятора внутри шкафа

• Эксплуатационные условия

▪ Окружающая температура, пыль, масляная пыль, вибрация и влажность

▪ Внутренние шкафы распределительного оборудования против внешних подстанций против тяжелых производственных зон

▪ Необходимость промышленных стабилизаторов напряжения повышенной прочности или конформного покрытия

Пошаговый рабочий процесс подбора и расчета параметров

Определите входные и выходные параметры

• Минимальное/максимальное входное напряжение, частота (для переменного тока) или диапазон постоянного тока

• Требуемые выходные напряжения и максимальный ток нагрузки для каждого канала

Выберите тип: линейный или импульсный

• Высокий ток, широкие колебания входного напряжения или высокая эффективность

• Малый ток, чувствительные к помехам системы ПЛК, датчики и измерительные приборы

Проверьте тепловые параметры и эффективность

• Для линейных стабилизаторов: (Vin – Vout) × Iout

• Для импульсных стабилизаторов: Pout / η – Pout

Проверьте системы защиты и соответствие стандартам

• Защита от перегрузки, недостаточного напряжения, короткого замыкания и перегрева

• Соответствие промышленным требованиям, сертификации EAC и IEC, где это необходимо

Подберите форму-фактор

• Стабилизаторы напряжения для DIN-рейки или стабилизаторы напряжения для панельной установки

• Доступное пространство в существующем щитке или шкафу

Проверьте на соответствие реальным эксплуатационным условиям

• Учтите критические сценарии: провалы напряжения в сети, запуск двигателей и аварийные ситуации

• Проведите расчет по профилю реальной нагрузки, а не проектируйте под «средний» ток

Для распределения мощности высокой мощности или стабилизации напряжения на уровне питающих линий я часто сочетаю стабилизаторы с трансформатором соответствующей мощности. Многие российские предприятия используют трансформаторы подстанций с подставкой тапов под нагрузкой, чтобы стабилизировать напряжение на верхнем уровне до того, как оно поступит на стабилизаторы; вы можете ознакомиться с принципом работы такой схемы на примере типовой установки трансформатора подстанции с подставкой тапов под нагрузкой.

Часто встречаемые ошибки при выборе промышленных стабилизаторов напряжения

• Недооценка пусковых и пиковых нагрузок

Двигатели, преобразователи частоты, соленоиды и банки реле могут вывести из строя стабилизатор, рассчитанный только на «номинальный» ток.

• Игнорирование окружающей температуры

Стабилизатор, который на бумаге работает нормально при 25°C, перегревается в герметичном шкафу при 45–50°C.

• Использование линейных стабилизаторов там, где нужны импульсные

При высоких токах рассеивание тепла становится неуправляемым и снижает надежность.

• Пропуск планирования защиты от электромагнитных помех и заземления

Особенно актуально для импульсных стабилизаторов рядом с приводами, инверторами и сварочными аппаратами.

• Отсутствие запаса для будущих расширений

Электрощитовые панели модернизируют; сразу предусмотрите 20–30% запас по току.

Лучшие практики интеграции в электрощитовые панели и шкафы

Макет и проводка

• Сохраняйте короткими и плотными пути высоковольтных импульсных цепей

• Разделяйте шумную силовую проводку от чувствительных сигнальных линий

• По возможности используйте стратегию звездного заземления или одноточечного заземления

Тепловое управление

• Монтируйте стабилизаторы и источники питания там, где конвекция работает на вас, а не против

• Используйте подходящие радиаторы, вентиляцию и, при необходимости, принудительный воздухопоток

• Применяйте снижение мощности на основе реальной температуры шкафа, а не лабораторных данных

Защита и координация

• Добавьте плавки или автоматические выключатели, рассчитанные под стабилизатор и нагрузки ниже по цепочке

• Используйте защиту от всплесков напряжения и правильное размещение MOV/TVS для решения проблем с качеством промышленной электроэнергии

Удобство обслуживания

• Оставьте свободный доступ к клеммам и точкам регулировки

• Четко маркируйте каждую цепь стабилизатора напряжения, автоматический выключатель и выключатель

• Храните документацию в панели для быстрого устранения неполадок в промышленном электроснабжении

Если вы планируете новую линию или модернизируете участок предприятия, разумно согласовать стабилизаторы с вашим верхним средне напряжением оборудованием. Когда мы проектируем под индивидуальные решения средне напряжением коммутационного оборудования, мы рассчитываем стабилизаторы ниже по цепочке с тем же подходом: критические ситуации в электросети, запуск двигателей и селективная координация. Такой подход используется в хорошо спроектированных средне напряжением коммутационных устройствах и распределительных системах.

Обслуживание и устранение неполадок стабилизаторов напряжения

Типичные признаки перегрузки или выхода из строя стабилизатора

• Частое ложное срабатывание автоматических выключателей или реле защиты

• Перегрев корпуса или радиаторов (слишком горячие, чтобы держать в руке более одной секунды)

• Отклонение выходного напряжения за пределы нормы, особенно при колебаниях нагрузки

• Видимое потемнение или запах горевшего эпоксидного смолы/пластика вокруг силовых элементов

• Увеличение уровня помех и пульсаций в шинах постоянного тока (влияющее на ПЛК, преобразователи частоты и датчики)

• Случайные сбросы контроллеров или обрывы связи в стабилизаторах источников питания ПЛК

• Неожиданный износ двигателей или приводов из-за плохой стабилизации напряжения в преобразователях частоты

Рoutine Inspection, Testing, and Monitoring

Визуальные проверки (ежемесячные/квартальные)

• Осмотреть на наличие накопления пыли, ослабленных клемм, коррозии и вздутых конденсаторов

• Убедиться, что вентиляторы вращаются свободно, а фильтры не забиты

Электрические испытания (квартальные/годовые)

• Измерить входное/выходное напряжение, стабилизацию напряжения при изменении сети и нагрузки, проверить на наличие чрезмерных пульсаций

• Использовать осциллограф для проверки импульсных помех и электромагнитных помех на импульсных преобразователях постоянного тока (понижающих, повышающих, повышающе-понижающих)

• Проверить функции защиты: от пере напряжения, недостаточного напряжения, перегрузки по току, теплового отключения

Постоянный или периодический мониторинг

• Записывать температуру, ток нагрузки и выходное напряжение через SCADA или цифровые интерфейсы стабилизаторов

• Установить сигнализацию о провалах/скачках напряжения и ситуациях перегрева

Тепловое управление: радиаторы, воздушный поток и снижение номинальной мощности

Подбор размеров радиаторов

• Ознакомиться с техническими спецификациями устройства и подобрать радиаторы с учетом критической окружающей температуры (часто 40–50 °C в промышленных щитах США)

• Использовать термопроводящую прокладку и правильно затянуть крепежные элементы

Планирование воздушного потока

• Организовать поступление воздуха снизу, а отток — сверху, оставить свободное пространство вокруг стабилизаторов

• Не устанавливать горячие устройства (преобразователи частоты, мягкие пускатели) непосредственно под чувствительные импульсные стабилизаторы

Реальное снижение номинальной мощности

• Эксплуатировать линейные стабилизаторы напряжения при токе ниже 70–80% номинального, особенно при значительной разнице между входным и выходным напряжением

• Снижать номинальную мощность импульсных стабилизаторов напряжения при высокой окружающей температуре, непрерывной полной нагрузке и в пыльных условиях

• Для тяжелых эксплуатационных условий предпочитать прочные промышленные решения питания с документированными кривыми снижения номинальной мощности

Модернизация устаревших систем стабилизации напряжения

Определить фактическую нагрузку и ее профиль

• Измерить пиковый, средний и пусковой ток на каждой питающей линии или шине постоянного тока

• Проверить частоту возникновения провалов, скачков или небаланса напряжения в системе распределения электроэнергии завода

Целенаправленные замены

• Заменить устаревшие линейные стабилизаторы напряжения, питающие ПЛК и роботов, на современные высокоэффективные импульсные преобразователи постоянного тока

• Заменить старые медленные стабилизаторы переменного тока на быстрые электронные АСР или цифровые трехфазные стабилизаторы напряжения на критических линиях

Улучшить координацию с системами защиты и коммутационным оборудованием

• Убедиться, что новые стабилизаторы совместимы с коммутационным оборудованием и схемами защиты, чтобы неисправности были четко изолированы; это критически важно для систем, использующих передовые стратегии защиты коммутационного оборудования, аналогичные описанным здесь: Защита электрического коммутационного оборудования в промышленных системах.

Планировать диагностику и сбор данных

• Выбирать стабилизаторы с цифровым мониторингом, поддержкой Modbus/Ethernet или встроенной функцией логирования для прогностического обслуживания

• Стандартизировать несколько семейств стабилизаторов для упрощения запасов и ускорения устранения неполадок

Будущие тенденции в промышленной стабилизации напряжения

Интеллектуальные, цифровые стабилизаторы напряжения с поддержкой Интернета вещей

• Цифровые управляющие микросхемы и микроконтроллеры для обеспечения более высокой точности стабилизации напряжения

• Возможностью удаленного мониторинга по протоколам Ethernet/Modbus/TCP, благодаря чему техническому персоналу не нужно открывать электрощитовые панели для диагностики

• Функционалом Интернета вещей, позволяющим передавать следующие данные:

• Входное и выходное напряжение и ток

• Температуру и коэффициент эффективности

• Сигналы тревоги при перегрузке, превышении или понижении напряжения

Карбид кремния и нитрид галлия для высокоэффективных промышленных стабилизаторов

• Повышение эффективности импульсных преобразователей постоянного тока (понижающих, повышающих, повышающе-понижающих) при высоких мощностях

• Уменьшение размеров радиаторов и электрощитовых шкафов за счет снижения тепловыделения

• Возможность работы на более высоких частотах коммутации, что позволяет уменьшить габариты индукторов и конденсаторов

• Лучшая производительность в тяжелых эксплуатационных условиях и в электрощитах с повышенной температурой

Прогностическое обслуживание и мониторинг технического состояния на основе данных

• Постоянный контроль температуры, уровня пульсаций, коэффициента заполнения и параметров запуска

• Аналитические системы, выявляющие следующие проблемы:

• Рост рабочей температуры (заблокированный воздушный поток, загрязненные фильтры)

• Увеличение уровня помех и пульсаций (старение конденсаторов)

• Аномальное поведение стабилизатора при изменении сетевого напряжения и нагрузки

• Интеграция с системами управления техническим обслуживанием (CMMS) и панелями мониторинга завода, благодаря чему специалисты могут планировать плановые остановки вместо проведения аварийных ремонтов

Добавление интеллектуальных измеряющих функций в стабилизаторы напряжения — так же, как это уже делается для защитных устройств и плавких вставок (например, при анализе путей распространения неисправностей и координации работы, аналогичных тем, которые учитываются при выборе промышленных плавких вставок) — позволяет российским предприятиям сократить время простоев, продлить срок службы оборудования и поддерживать высокое качество электропитания во всей системе распределения электроэнергии завода.

Часто задаваемые вопросы о промышленных стабилизаторах напряжения

Лучшие стабилизаторы напряжения для высокомощных двигателей и систем преобразователей частоты

• Автоматические системы регулирования напряжения (АСР) на генераторах или основных питающих линиях для поддержания стабильности шины переменного тока.

• Трехфазные серводвигательные стабилизаторы напряжения или ступенчатые стабилизаторы напряжения на стороне распределения электроэнергии в случае частых провалов и скачков напряжения.

• Высокомощные преобразователи постоянного тока (обычно импульсные понижающие или понижающе-повышающие) на шинах постоянного тока, питающих приводы, ПЛК и системы управления с напряжением 24 В.

Основные параметры для выбора стабилизатора напряжения для высокомощных двигателей и ПЧ:

• Пусковой ток двигателей и ток запуска преобразователей частоты

• Амплитуда провалов и скачков напряжения на шине завода

• Амплитуда гармонических токов от преобразователей частоты (коэффициент гармонического искажения тока, THD)

• Координация с защитными устройствами верхнего уровня и масляными трансформаторами, питающими данную линию

Поведение ЛДО-стабилизаторов в шумных промышленных условиях

• ЛДО-стабилизаторы не могут самостоятельно компенсировать сильные скачки или глубокий провал напряжения — их следует устанавливать после надежных импульсных преобразователей постоянного тока или фильтрованных шин постоянного тока.

• Многие современные ЛДО-микросхемы имеют высокий коэффициент подавления помех от источника питания (PSRR) в диапазоне аудиочастот и низких мегагерц, что позволяет снизить уровень импульсных помех от преобразователей DC-DC и электронных блоков управления преобразователями частоты.

• Правильная печатная плата критически важна

• Установить входные и выходные конденсаторы как можно ближе к выводам ЛДО-стабилизатора

• Использовать сплошной заземляющий план

• Защитить чувствительные трассы от проводов питания двигателей с высоким коэффициентом изменения напряжения (dv/dt)

Выбор стабилизаторов для трехфазных и несбалансированных нагрузок

• Автоматические системы регулирования напряжения (АСР) на генераторах

• Трехфазные стабилизаторы напряжения с регулированием тапов или ступенчатые стабилизаторы на питающих линиях и подстанциях

Для смешанных или сильно несбалансированных нагрузок:

• Независимые фазовые серводвигательные стабилизаторы, которые контролируют и корректируют напряжение на каждой фазе отдельно

• Надежные трехфазные стабилизаторы напряжения, способные эффективно компенсировать смещение нейтрали и несбалансировку фаз

При подборе трехфазных промышленных стабилизаторов для российских предприятий (системы 208/120 В, 480 В или 600 В) я проверяю следующие параметры:

• Максимально ожидаемая однофазная нагрузка на любой из фаз

• Ток в нейтрали и сечение нейтрального провода

• Совместимость с оборудованием подстанций верхнего уровня или распределительных трансформаторных подстанций, например, мобильными трансформаторными подстанциями, используемыми в тяжелых эксплуатационных условиях

Борьба с электромагнитными помехами и гармониками в конструкциях импульсных стабилизаторов

• Использовать правильные входные и выходные LC-фильтры

• Минимизировать площадь контура коммутации и использовать короткие широкие трассы на печатной плате

• Устанавливать демпферы или использовать технологию рассеяния спектра коммутации, если она поддерживается устройством

• Применять экранированные индукторы и заземленные радиаторы

На системном уровне:

• Изолировать шумные стадии преобразования DC-DC от чувствительных ПЛК, датчиков и коммуникационных линий

• Организовать отдельное заземление для силовых и сигнальных цепей, с объединением в единой точке референса

• Использовать сетевые фильтры и средства снижения гармоник, если стадии преобразования DC-DC подключены обратно к сети переменного тока

Качественная конструкция импульсного стабилизатора напряжения значительно снижает уровень ЭМИ, пульсаций и гармоник, что уменьшает количество ложных срабатываний ПЛК, снижает интерференцию в полевых шинах и уменьшает риск простоев производства из-за проблем с качеством электроэнергии.
