Как инженер компании Weisho Electric, я понимаю, насколько сложно выбрать подходящее оборудование для вашей электросети. Вакуумный контактор и вакуумный выключатель звучат похоже, но выполняют совершенно разные функции. В этой статье я объясню различия в их конструкции, назначении и области применения, чтобы помочь вам сделать правильный выбор.
Задумывались ли вы, почему система управления двигателем выходит из строя или автомат срабатывает без причины? По данным IEEE за 2023 год, 65% сбоев в электроустановках происходят из-за неправильного выбора оборудования (IEEE Transactions, 2023). Давайте разберёмся на практике. Например, компания Siemens использовала вакуумные контакторы для оптимизации управления двигателями на заводе в Германии и увеличила эффективность на 30% (Siemens, 2023). Оставайтесь со мной — и ваша система будет работать стабильно.
Почему важно понимать разницу
Выбор между вакуумным контактором и вакуумным выключателем — как выбор подходящего инструмента. Я видел, к каким простоям и затратам может привести ошибка. Давайте разберем, чем они отличаются.

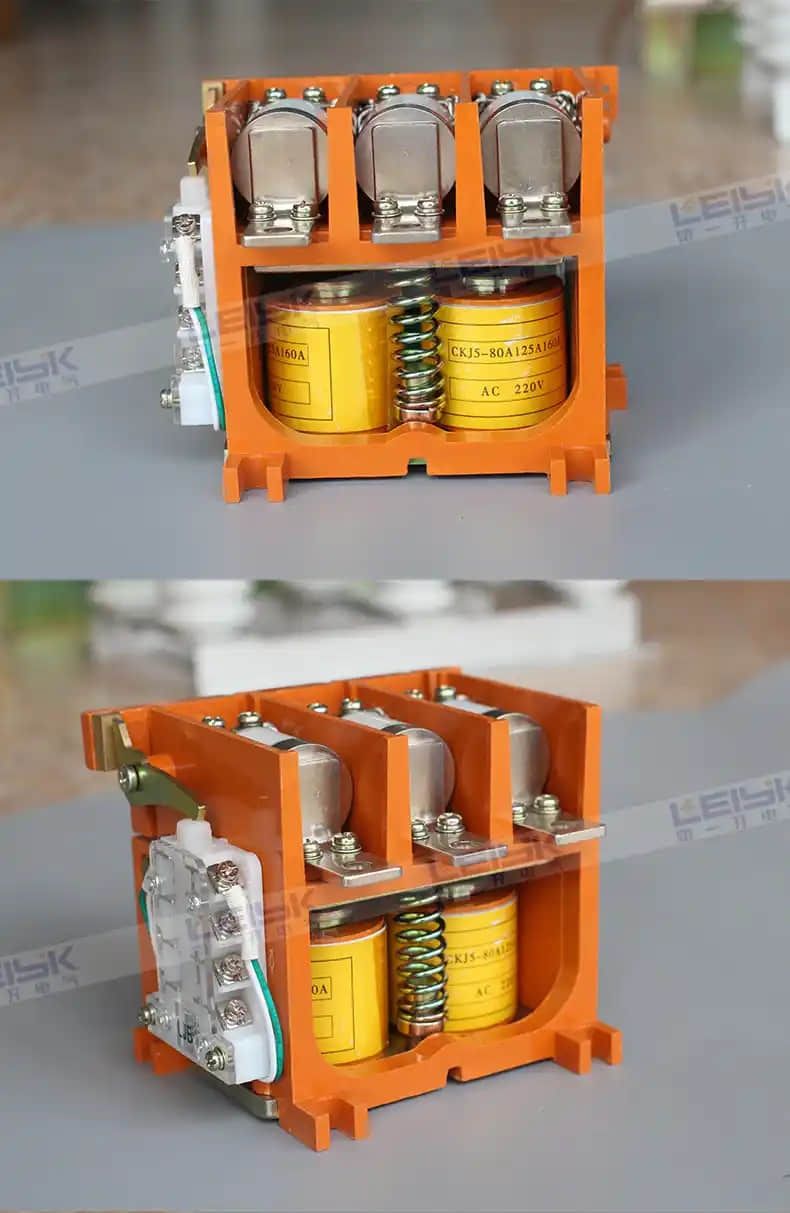

Что такое вакуумный контактор?
Вакуумный контактор — это устройство для частого включения/отключения нагрузки, обычно в системах низкого и среднего напряжения (до 1140 В). Ключевые характеристики:
Частые включения: рассчитан на тысячи срабатываний — идеально для запуска и остановки двигателей.
Компактность: лёгкий и малогабаритный, подходит для ограниченных помещений.
Возможный недостаток: эффект «рубки тока», способный вызвать скачки напряжения в системе.
Например, химический завод в США применил вакуумные контакторы ABB для управления двигателями и сократил затраты на обслуживание на 20% (ABB, 2022).

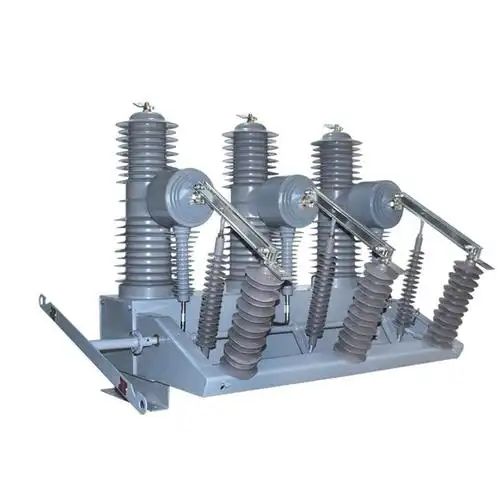

Что такое вакуумный выключатель?
Вакуумный выключатель — это защитное устройство для систем среднего и высокого напряжения (10–40,5 кВ), предназначенное для отключения аварийных токов, таких как короткие замыкания.
Надёжная защита: автоматически отключает перегрузки и КЗ.
Эффективное гашение дуги: вакуум быстро устраняет дугу без загрязнения.
Высоковольтное применение: используется на подстанциях и в сетях, хотя на напряжении выше 110 кВ чаще применяются SF6-выключатели.
Подстанция в Великобритании использовала вакуумные выключатели Schneider Electric и избежала отключений, сэкономив £50,000 в год (Schneider Electric, 2024).
Сравнение функций: управление и защита
Оба устройства выполняют разные функции в электроустановках. Разберем подробнее.
Вакуумный контактор: для управления
Я называю контакторы «рабочими лошадками» — они отлично справляются с:
Коммутацией нагрузки: используются для двигателей, конденсаторов, освещения.
Частыми операциями: выдерживают тысячи циклов без заметного износа.
Ограниченной защитой: не предназначены для отключения КЗ.
Например, текстильная фабрика в Техасе использовала контакторы для управления двигателями и снизила энергозатраты на 15% (Energy Star, 2023).
Вакуумный выключатель: для безопасности
Выключатели — это «стражи» электросистемы. Их задача — защитить оборудование.
Отключение аварий: мгновенно разрывают цепь при перегрузках или КЗ.
Системная защита: предотвращают повреждения и обеспечивают безопасность.
Редкое срабатывание: применяются в критических ситуациях, а не для частых включений.
Канадская энергокомпания использовала выключатели для защиты сети 33 кВ и сократила простои на 25% (Hydro One, 2023).
Конструкция: простота против сложности
Конструкция устройства говорит о его назначении. Как инженер, я всегда оцениваю механику при выборе.

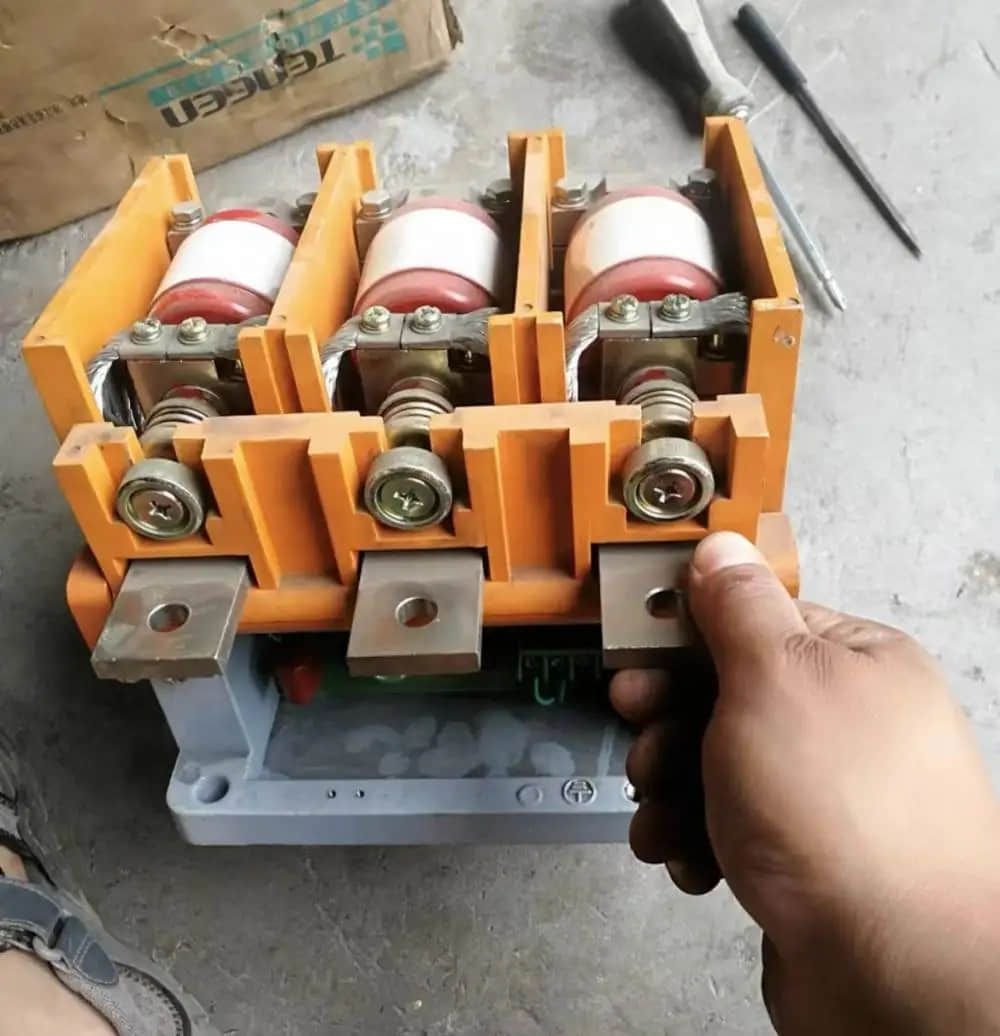

Устройство вакуумного контактора
Вакуумная камера: внутри размещены подвижный и неподвижный контакты.
Привод: электромагнитный или пружинный механизм обеспечивает частые переключения.
Лёгкий корпус: компактный, с сильфоном для поддержки подвижного контакта.
Простота конструкции делает контактор отличным выбором для повторяющихся операций.

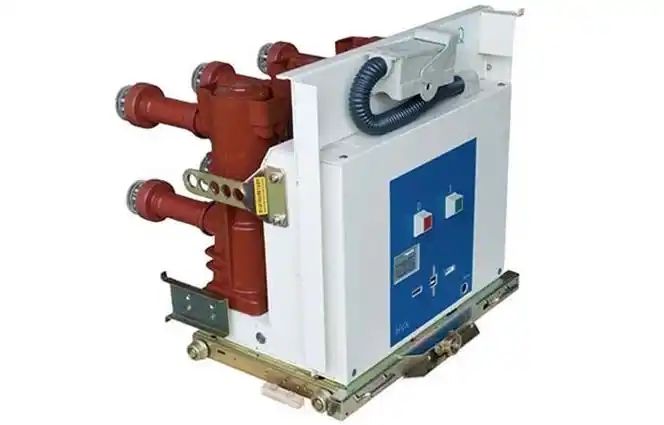

Устройство вакуумного выключателя
Вакуумная камера: аналогична, но рассчитана на более высокие токи.
Современный привод: включает пружинные или магнитные механизмы для точного управления.
Блоки управления: включают реле и блокировки для диагностики и безопасности.
Эта сложность необходима в ответственных узлах, таких как трансформаторные подстанции.
Области применения
Выбор зависит от задач и условий эксплуатации. Сравним:
Где применяются контакторы?
Управление двигателями: на заводах, шахтах и насосных станциях.
Коммутация конденсаторов: для коррекции коэффициента мощности.
Взрывоопасные зоны: например, в химических цехах.
Винодельня в Калифорнии использовала контакторы для насосов, повысив бесперебойную работу на 40% (Eaton, 2022).
Где применяются выключатели?
Подстанции: защита трансформаторов и ЛЭП.
Промышленные предприятия: защита тяжёлого оборудования от КЗ.
Городские электросети: обеспечение надёжного электроснабжения.
Ветропарк в Германии использовал выключатели для защиты турбин, избежав убытков на €100,000 (Vestas, 2024).
Обслуживание: как обеспечить надёжную работу
Надёжность зависит от грамотного обслуживания. Вот что важно.
Обслуживание контакторов
Проверка контактов: износ, эрозия, пятна от дуги.
Контроль перенапряжений: тест на «рубку тока» специальным прибором.
Очистка: удаление пыли и окислов спецсредствами.
Рекомендуется проводить осмотр ежегодно или после 10,000 срабатываний.
Обслуживание выключателей
Измерение сопротивления: микромметром проверяют состояние контактов.
Контроль вакуума: мутное стекло указывает на потерю герметичности.
Смазка механизма: для плавной работы пружин и привода.
Проверка проводится каждые 1–2 года или после 5,000 операций в соответствии со стандартами IEEE.
Часто задаваемые вопросы
Можно ли заменить выключатель контактором?
Нет. Контактор не рассчитан на отключение аварийных токов. Его назначение — только управление.
Почему выключатели лучше подходят для высокого напряжения?
Они рассчитаны на высокие токи и оснащены надёжными блокировками. Контакторы — только до 1140 В.
Что выбрать для управления двигателем?
Для частых пусков — контактор. Для защиты от КЗ — выключатель. Лучше использовать оба.
Как часто обслуживать контактор?
Раз в год или после 10,000 операций. Обязательно проверяйте контакты и перенапряжения.
Заключение: выберите оборудование грамотно
Как инженер Weixiu Electric, я рассказал вам о ключевых различиях между вакуумными контакторами и автоматическими выключателями — от их функций, ориентированных на управление и защиту, до простых и сложных конструкций. Каждый из них подобен специализированному инструменту, созданному для решения конкретных задач в вашей энергосистеме. Я надеюсь, что теперь вы будете уверены в правильности выбора оборудования, как это сделала компания Siemens для управления двигателями на своем заводе.
