Что такое вакуумный выключатель?

акуумный выключатель (ВВ) — это средневольтное коммутационное устройство, которое защищает электроустановки, прерывая аварийные токи внутри герметичного вакуумного разрядника. При коротком замыкании или перегрузке ВВ размыкает контакты и гасит дугу в вакуумной колбе, обеспечивая безопасность оборудования и персонала. Благодаря быстрому и чистому гашению дуги вакуумные выключатели имеют долгий срок службы, требуют минимального обслуживания и демонстрируют высокую стабильность работы — это ключевые причины, почему они занимают центральное место в обсуждениях цен на вакуумные выключатели на 12 кВ, 24 кВ и 40,5 кВ на современном рынке.

Принцип работы вакуумного выключателя в средневольтных системах

В средневольтных системах вакуумный выключатель устанавливается в коммутационном щите и обеспечивает подключение или отключение питающих линий, трансформаторов или электродвигателей от сети:

• При номinalной нагрузке контакты остаются замкнутыми и пропускают ток.

• При обнаружении аварии защитные реле посылают сигнал на отключение выключателя.

• Механизм размыкает контакты; в краткий момент возникает электрическая дуга, которая почти мгновенно гаснет в вакууме.

• Отсутствие необходимости в обслуживании газовых или масляных заполнений делает разрядник чистым, снижая затраты на техническое обслуживание ВВ на весь срок его эксплуатации.

Области применения вакуумных выключателей и их влияние на цену

Вакуумные выключатели используются в следующих объектах:

• Промышленных предприятиях и нефтеперерабатывающих заводах

• Коммерческих зданиях и центрах обработки данных

• Подстанциях электросетевых компаний и распределительных сетях

• Проектах возобновляемых источников энергии и комплексах средневольтных коммутационных устройств

Цена вакуумного выключателя напрямую зависит от области и условий его применения. Например, ВВ для ответственных подстанций может требовать повышенной коммутационной способности, сложных систем управления и сертифицированных испытаний — это увеличивает стоимость высоковольтных выключателей. Напротив, цена стандартных внутриквартирных вакуумных выключателей на 12 кВ или 24 кВ для типовых нагрузок зданий или промышленных объектов можно оптимизировать, выбрав модели, соответствующие реальным эксплуатационным условиям, и не переплачивая за ненужные характеристики.

Почему стоит выбрать вакуумный выключатель вместо других типов выключателей?

Преимущества ВВ, влияющие на долгосрочную цену и выгоду

• Минимум обслуживания = снижение эксплуатационных расходов

  Необходимость только в периодической очистке, отсутствие работы с маслом и длительный механический ресурс приводят к сокращению числа простоев и выездных обслуживаний. Например, современный внутриквартирный вакуумный выключатель на 12 кВ может эксплуатироваться годами при условии только базовых проверок.

• Высокая надежность и безопасность

  Быстрое прерывание тока в вакууме снижает повреждения от дуги и риск возгорания. Это напрямую уменьшает вероятность дорогостоящих аварий на промышленных предприятиях, в центрах обработки данных и на подстанциях электросетевых компаний.

• Стабильность работы на протяжении всего срока службы

  Отсутствие просачивания газа и загрязнения масла гарантирует постоянные параметры работы, что защищает коммутационное оборудование и электроустановки, подключенные к нему.

• Экологичность и соответствие нормативным требованиям

  Отсутствие использования SF₆‑газа и проблем с утилизацией масла помогает реализовать ESG‑цели и снижает расходы на соблюдение нормативов, особенно в регионах России с более строгими требованиями.

Когда вакуумный выключатель является наиболее экономически целесообразным выбором

• Работа в средневольтном диапазоне (около 12 кВ–40,5 кВ) при необходимости частых коммутаций или обеспечения высокой надежности.

• Высокая стоимость неплановых простоев, например, на:

  производственных предприятиях;

  коммерческих зданиях и комплексах;

  центрах обработки данных и критической инфраструктуре;

  питающих линиях электросетевых компаний и в схемах с автоматическими перезаключателями (часто используется в комплексе с автоматическим перезаключателем).

• Приоритет отдается полной стоимости владения, а не только самой низкой цене за единицу вакуумного выключателя:

  снижение затрат на обслуживание;

  увеличение срока службы;

  уменьшение числа аварий и необходимости замены оборудования.

Основные факторы, влияющие на цену вакуумного выключателя

Соотношение номинального напряжения и цены (11/12 кВ, 22/24 кВ, 40,5 кВ и выше)

С ростом напряжения стоимость быстро увеличивается.

• Цена на вакуумный выключатель 12 кВ: начальный уровень для большинства средневольтных систем, наиболее конкурентоспособный ценовой диапазон.

• Цена на вакуумный выключатель 24 кВ: как правило, на 20–40% выше, чем у аналогичных моделей 12 кВ, что обусловлено большими изоляционными расстояниями и более жесткими испытаниями.

• Цена на вакуумный выключатель 40,5 кВ: переход в премиальный сегмент; более массивная конструкция, усиленная изоляция и строгое соблюдение требований МЭК/ГОСТ Р значительно повышают расходы.

Если ваша система может безопасно работать при 12 кВ, переход на 24 кВ или 40,5 кВ без технических оснований просто разоряет бюджет.

Номинальный ток, коммутирующая способность и влияние на стоимость

Стоимость средневольтных вакуумных выключателей растет вместе с:

• Увеличением номинального тока (например: 630 А < 1250 А < 2500 А < 3150 А)

• Увеличением коммутирующей способности при коротком замыкании (например: 20 кА < 25 кА < 31,5 кА < 40 кА)

Более крупные медные секции, более габаритные вакуумные коммутирующие камеры и усиленные механизмы увеличивают материальные и инженерные расходы. Во многих российских проектах пользователи переоценяют коммутирующую способность «на всякий случай» и в итоге платят больше, чем необходимо. Всегда подбирайте характеристики и цену вакуумного выключателя в соответствии с реальными данными исследования уровня короткого замыкания.

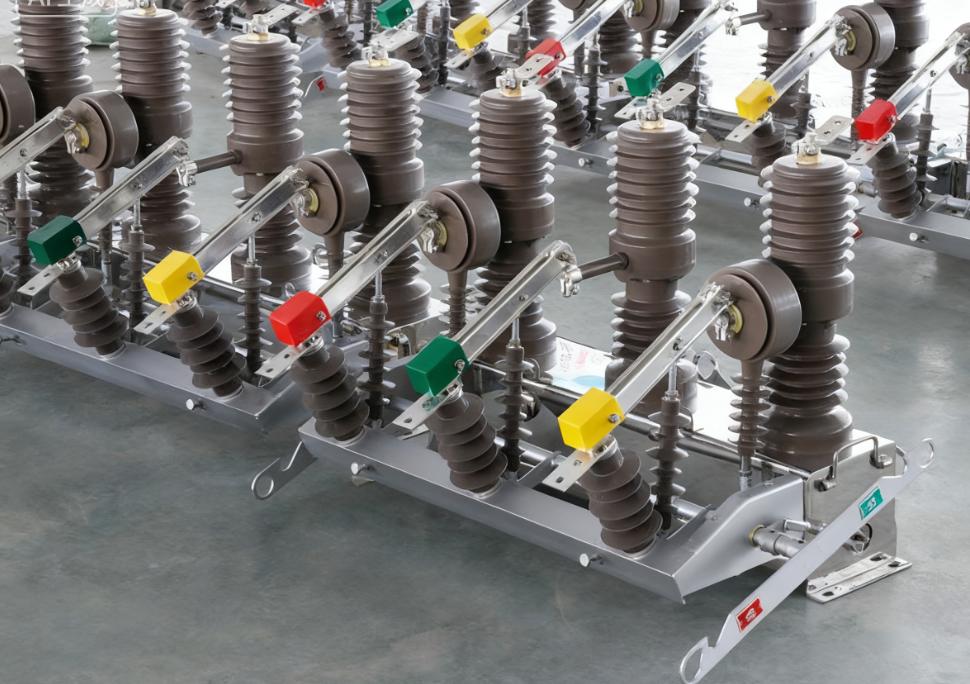

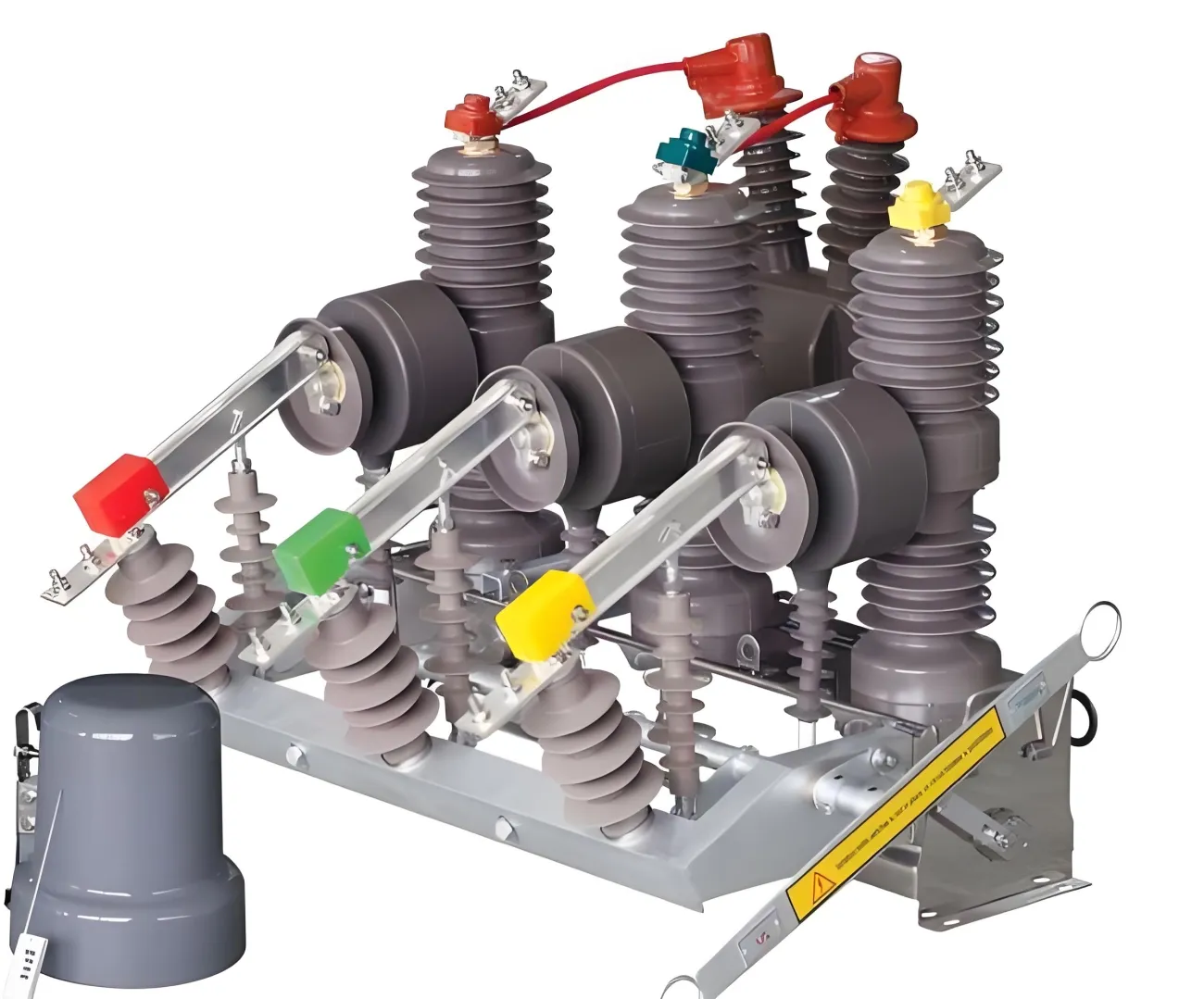

Цена на вакуумные выключатели для внутреннего и наружного монтажа

Цена на вакуумные выключатели для внутреннего монтажа почти всегда ниже, чем для наружного, поскольку наружные модели требуют:

• Погодозащищенных корпусов

• Покрытий, устойчивых к УФ-излучению и коррозии

• Усиленной механической конструкции (для противостояния ветру, льду, землетрясениям)

Цена на вакуумные выключатели для наружного монтажа также увеличивается при интеграции таких элементов, как плавкие выключатели с отбрасыванием или молниеотводы для установки на опорах или в трансформаторных подстанциях — компоненты, подобные молниеотводу 36 кВ, обеспечивают защиту, но также увеличивают стоимость.

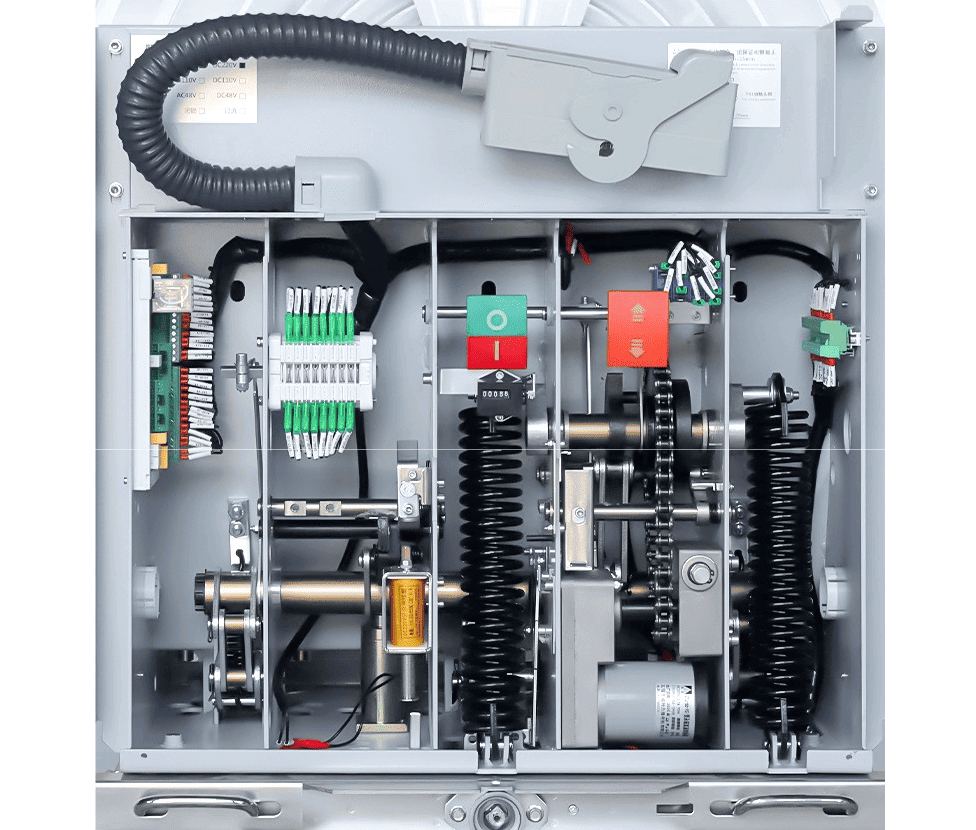

Конструкция, механизм и дополнительные функции

За передовые конструкции и функции придется заплатить больше, но иногда они позволяют сэкономить деньги в течение всего срока службы оборудования:

• Механизмы с пружинным или электромагнитным приводом

• Конструкция вакуумного выключателя: стационарная или с выдвижным элементом

• Интеграция в дугостойкую или металлокорпусную коммутационную аппаратуру

• Дополнительные опции: электропривод для подзарядки, дистанционное управление, защитные реле, учет энергии, средства связи (Modbus, IEC 61850)

Например, простой стационарный выключатель 12 кВ стоит дешевле, чем модель в составе полной металлокорпусной коммутационной аппаратуры с изоляторами и защитными реле. (Если вы планируете комплектацию всей линии оборудования, стоит также обратить внимание на устройства верхнего уровня, например, высоковольтный разъединитель для внутреннего монтажа, чтобы получить полное представление о цене средневольтной коммутационной аппаратуры.)

Бренд, страна происхождения и качество производства

Цены на вакуумные выключатели разных производителей сильно различаются:

• Глобальные бренды (ABB, Siemens, Schneider и др.): более высокая цена за единицу, высокая узнаваемость бренда, широкое признание в спецификациях российских энергетических компаний и крупных промышленных предприятий.

• Специализированные OEM-производители / региональные производители: более привлекательные цены на вакуумные выключатели с коммутирующими камерами, часто большая гибкость в части индивидуальных характеристик и сроков поставки.

Страна происхождения также имеет значение. Заводы с автоматизированным производством, строгим контролем качества и полным циклом типовых испытаний по МЭК/ГОСТ Р обеспечивают более стабильное качество — и это учитывается в прайс-листе на вакуумные выключатели. Вы платите за постоянство характеристик и снижение рисков.

Тенденции рынка, сырье и региональные различия

• Цены на медь, сталь и изоляционные материалы

• Валютные колебания и транспортные расходы

• Таможенные тарифы на импорт в Россию

• Местные затраты на труд и расходы на соблюдение нормативов (инженерные работы, связанные с требованиями UL, ГОСТ Р, Роструда/Ростехнадзора)

Ценовые диапазоны на вакуумные выключатели в 2026 году

Типичный ценовой диапазон на вакуумные выключатели 12 кВ

• 1 500–3 500 долларов США за единицу для простых стационарных моделей для внутреннего монтажа

• 4 000–7 000 долларов США за единицу для выдвижных моделей или устройств, интегрированных в панель с вакуумным выключателем

• 6 000 долларов США и выше — в комплекте с полной коммутационной аппаратурой 12 кВ, включая системы управления и защиты

Средняя структура стоимости вакуумных выключателей 24 кВ

• 4 000–8 000 долларов США для стационарных моделей 24 кВ для внутреннего монтажа с типовыми характеристиками (номинальный ток 1 250–1 600 А, коммутирующая способность 25–31,5 кА)

• 8 000–12 000 долларов США — в составе полного комплекта средневольтной коммутационной аппаратуры с вакуумными выключателями

• Стоимость моделей для наружного монтажа, металлокорпусных или металлообъемлющих конструкций может быть выше — все зависит от корпуса и дополнительных аксессуаров

Цены на вакуумные выключатели 40,5 кВ (премиальный сегмент)

• 9 000–18 000 долларов США за единицу для автономных вакуумных выключателей 40,5 кВ

• 18 000–30 000 долларов США и выше — при интеграции в высококачественную подстанционную коммутационную аппаратуру или системы средневольтной коммутационной аппаратуры

Сравнение цен на новые и восстановленные вакуумные выключатели

• Стоимость восстановленных вакуумных выключателей 12/24 кВ составляет примерно 40–70% от цены новых моделей

• Экономия на восстановленных выключателях 40,5 кВ аналогична, но предложение таких устройств более ограничено

Распространенные характеристики вакуумных выключателей с ориентировочными ценовыми диапазонами

Сравнение цен на вакуумные выключатели по производителям

Глобальные бренды вакуумных выключателей: цены ABB, Siemens, Schneider

• Долгую историю эксплуатации в энергетических компаниях и промышленных предприятиях

• Глобальную сервисную сеть и наличие запасных частей

• Строгое соответствие требованиям МЭК/ИЭЭС и прохождение типовых испытаний

Типичная ценовая тенденция (за единицу, средневольтный диапазон, без установки – только ориентировочные данные):

• Цена на вакуумный выключатель 12 кВ: как правило, находится в верхнем сегменте рынка

• Цена на вакуумный выключатель 24 кВ: на 20–40% выше, чем на аналогичные по характеристикам модели 12 кВ

• Цена на вакуумный выключатель 40,5 кВ: часто относится к премиальному сегменту, иногда в 2–3 раза превышает стоимость базового выключателя 12 кВ

Обзор цен местных и региональных производителей вакуумных выключателей

• Более низкую цену за единицу по сравнению с глобальными брендами

• Большую гибкость при разработке индивидуальных характеристик, панелей и согласовании сроков поставки

• Широкие возможности для переговоров при крупных проектах или тендерах на поставку вакуумных выключателей

Позиционирование WEISHO на шкале «цена — качество»

• Цены обычно ниже, чем у ABB / Siemens / Schneider при одинаковых характеристиках и номиналах выключателей

• Структурированные и стандартизированные конструкции для контроля стоимости единицы продукции

• Строгое проведение испытаний в соответствии с МЭК и стабильное качество, ориентированные на энергетические компании, промышленные предприятия и коммерческую средневольтную коммутационную аппаратуру

Полная стоимость владения против минимальной цены на вакуумный выключатель

• Затраты на сбои и простои: незапланированные отключения, потеря производственной мощности, штрафы

• Затраты на техническое обслуживание: запасные части, трудозатраты, плановые отключения

• Затраты на модернизацию и дооборудование: совместимость с защитными реле, коммутационной аппаратурой и системными стандартами

• Срок службы: количество лет надежной работы до замены

Мой практический совет:

• Для небольших приложений с низким риском более дешевый вакуумный выключатель может подойти.

• Для подстанций, центров обработки данных, тяжелой промышленности или критической инфраструктуры в России разумнее заплатить немного больше за хорошо испытанный средневольтный вакуумный выключатель с сертификатом МЭК и надежной послепродажной поддержкой.

Как получить лучшую цену на вакуумный выключатель

• Четко определите технические параметры:

• Номинальное напряжение системы: 12 кВ, 24 кВ, 40,5 кВ

• Номинальный ток и кратковременная выдерживаемая токовая стойкость

• Назначение: для внутреннего или наружного монтажа

• Конструктивный тип: стационарный или откатной, с ручным или электродвигательным приводом

• Требуйте детализированного коммерческого предложения:

• Цена за единицу выключателя

• Стоимость дополнительного оборудования (трансформаторы тока, трансформаторы напряжения, реле, электродвигательное приводное устройство)

• Стоимость заводских испытаний, протоколов заводских приемочных испытаний (ЗПИ) и всей сопроводительной документации

• Сравнивайте полный пакет предложений:

• Сроки поставки, стоимость транспортировки, наладочные работы и сервисное обслуживание на месте

• Доступность запасных частей и наличие авторизованных сервисных партнеров на территории России

Если вы выбираете оборудование для наружного монтажа, полезно использовать в качестве эталона аналогичные решения, например, наружные колонковые выключатели, чтобы сравнить их характеристики и уровень цен.

• Прошли ли выключатели типовые испытания по стандартам IEC/IEEE, полностью соответствующие вашим техническим параметрам?

• Какова механическая ресурсность (количество рабочих циклов)?

Комплект поставки

• Что входит в цену за единицу вакуумного выключателя? Реле, трансформаторы тока, трансформаторы напряжения, кабельная проводка, панели?

• Интегрированы ли реле управления и защиты в щит распределительного оборудования с вакуумным выключателем?

Сервис и поддержка

• Кто занимается рассмотрением гарантийных случаев на территории России?

• Входит ли в стоимость дистанционная/телефонная поддержка во время запуска оборудования?

• Стандартам IEC / IEEE

• Серия стандартов IEC 62271 для средне напряжных вакуумных выключателей

• Классификации IEEE / ГОСТ Р для применения в системах Северной Америки

• Третьесторонним типовым испытаниям

• Испытания на короткое замыкание, механическую ресурсность, нагрев элементов и диэлектрические испытания

• Требуемым сертификатам

• Сертификаты ЕАС, ГОСТ Р/TR CU или аккредитации RusAccreditation, если это предусмотрено местными нормативами

Покупка вакуумного выключателя, сертифицированного по стандарту IEC, обеспечивает:

• Минимальные проблемы с получением одобрений от энергетических компаний, инспекторов и страховых организаций

• Снижение риска отказов, простоев и претензий за причиненный ущерб

• Более выгодную общую стоимость владения на весь период эксплуатации

• Условия гарантии

• Стандартный срок гарантии (12, 24 или 36 месяцев)

• Перечень покрываемых компонентов: выключательная камера, приводной механизм, катушки, электронные компоненты

• Сервисная сеть

• Есть ли представительство сервисного партнера в России или поддержка осуществляется только из-за рубежа?

• Какой срок реакции на аварийные отказы или плановое техническое обслуживание?

• Запасные части

• Доступность и цена распространенных компонентов: катушки, пружины, вспомогательные выключатели, вакуумные выключательные камеры

• Гарантированный срок поставки запасных частей (например, 10+ лет)

• Недооценка технических параметров

• Выбор вакуумного выключателя с минимально достаточной коммутационной способностью или импульсной прочностью изоляции для вашей системы

• Игнорирование режима работы, количества операций или необходимости коммутации емкостных батарей и электродвигателей

• Неучет стандартов

• Покупка несертифицированных выключателей, которые впоследствии не проходят утверждение энергетических компаний или инспекторов

• Отсутствие плана технического обслуживания

• Пренебрежение периодическими осмотрами и смазкой механизмов, что приводит к их выходу из строя и вынужденным простоям

• Использование несовместимых компонентов

• Монтаж неоригинальных или несовместимых запасных частей, сокращающих ресурс оборудования или аннулирующих гарантию

• Конструкции, соответствующие стандартам IEC, для напряжений 12 кВ, 24 кВ и 40,5 кВ

• Созданы для применения в энергетических системах, промышленных объектах, дата-центрах, нефтегазовой отрасли и коммерческих проектах

• Конкурентная цена за единицу вакуумного выключателя плюс низкие расходы на техническое обслуживание для обеспечения выгодности в долгосрочной перспективе

• Компактная конструкция для средне напряжных распределительных щитов и проектов модернизации

• Рассчитан на частые коммутационные операции в промышленных и энергетических условиях

• Цена ниже, чем у многих импортных брендов, при полном соответствии ключевым техническим параметрам и требованиям безопасности

• Цена на вакуумный выключатель 24 кВ: Идеально подходит для систем класса 15–25 кВ, питающих линий подстанций и критической инфраструктуры. Вы получаете повышенную изоляционную прочность и коммутационные характеристики без существенного роста стоимости.

• Цена на вакуумный выключатель 40,5 кВ: Позиционируется как премиальное, но все еще стоимость-контролируемое решение для интерфейсов трансмиссии, ветряных электростанций и крупных подстанций, где надежность является непреложным требованием.

• Прочные вакуумные выключательные камеры, способные выдерживать тысячи операций и снижающие частоту замен

• Стандартизированные конструкции, упрощающие складское учет, обучение персонала и закупку запасных частей

• Быстрая взаимозаменяемость с многими устаревшими щитами, сокращающая время простоев и трудозатраты

• Минимальные требования к техническому обслуживанию — что особенно актуально при высокой стоимости выезда специалистов и рабочей силы

Вы получаете средне напряжный вакуумный выключатель, который снижает эксплуатационные расходы на период 10–20 лет, а не просто продукт с низкой первоначальной ценой.

1. Отправьте свои технические параметры

• Номинальное напряжение (12 кВ, 24 кВ, 40,5 кВ)

• Номинальный ток и уровень кратковременного тока

• Назначение: для внутреннего или наружного монтажа, стационарный или откатной тип

• Напряжение управления, интерфейс защиты и любые специальные опции

2. Поделитесь деталями применения

• Сфера использования: энергетическая система, промышленное предприятие, дата-центр, коммерческое здание или подстанция

• Новое распределительное оборудование или модернизация существующего, а также ограничения по пространству или монтажу

3. Получите индивидуальное предложение

• Четкая цена за единицу вакуумного выключателя, сроки поставки и варианты транспортировки

• Возможность подбора соответствующих изоляторов или другого оборудования для среднего напряжения (например, выключателя-изолятора для внутреннего монтажа, если это требуется)

Типовая цена на вакуумные выключатели 12 кВ и включаемые в комплект компоненты

• Ценовой диапазон (за единицу): примерно 202 125 – 485 100 российских рублей за качественный вакуумный выключатель, соответствующий стандартам IEC/ГОСТ Р

• Стандартный комплект поставки

• Полноценный вакуумный выключатель с выключательными камерами и приводным механизмом

• Базовые терминалы для проводки защиты и управления

• Стандартные вспомогательные контакты и ручной привод

• Протоколы обычных испытаний и базовая сопроводительная документация

Почему вакуумные выключатели 24 кВ и 40,5 кВ стоят дороже

• Ценовой диапазон на выключатели 24 кВ: примерно 323 400 – 727 650 российских рублей и выше за единицу

• Ценовой диапазон на вакуумные выключатели 40,5 кВ: часто 646 800 – 1 455 300 российских рублей и выше, особенно для моделей для наружного монтажа или высоконагруженных приложений

Для этих высоковольтных выключателей требуется:

• Большие расстояния между токоведущими частями и усиленная конструкция изоляции

• Повышенная коммутационная способность и более надежное управление дугой

• Более строгие типовые испытания и сертификация

Таким образом, переход от цены на выключатели 12 кВ к моделям 24 кВ и 40,5 кВ — это не просто «увеличение напряжения», а дополнительные инженерные разработки, испытания и материалы, которые увеличивают стоимость оборудования для среднего и высокого напряжения.

• Как правило, занимают средний и высокий ценовой сегмент за единицу вакуумного выключателя

• Дополнительная стоимость обусловлена репутацией бренда, широким спектром сертификатов ЕАС/IEC/ГОСТ Р и развитой сервисной сетью

Специализированные производители (например, WEISHO):

• Часто предлагают более выгодное соотношение цена–качество

• Сосредоточены на надежной конструкции вакуумных выключателей, сертифицированных по стандартам IEC, с строгим контролем качества, без дополнительных издержек, связанных с поддержкой крупного бренда

Ключевые технические параметры, влияющие на цену вакуумных выключателей:

• Номинальный ток (630 А, 1250 А, 2000 А, 2500 А, 3150 А и т.д.) — повышенный ток требует более толстых токоведущих элементов и крупных выключательных камер, что увеличивает стоимость

• Коммутационная способность (например, 25 кА, 31,5 кА, 40 кА) — высокие показатели кратковременного тока нуждаются в усиленных приводных механизмах и выключательных камерах

• Назначение (для внутреннего или наружного монтажа) — цена на выключатели для наружного монтажа выше за счет герметичных корпусов, защитных покрытий от коррозии и гидроизоляции

• Дополнительные функции — электродвигательная зарядка, пружинное накопление энергии, современные цифровые реле, модули связи и дистанционное управление увеличивают технические характеристики и цену вакуумных выключателей

• Более низкая первоначальная цена за единицу (иногда на 30–60% ниже, чем у новых устройств)

• Пригодны для некритических нагрузок или временных установок

• Могут подойти к устаревшему распределительному оборудованию, для которого новые выключатели сложно найти

Риски и скрытые расходы:

• Неизвестный степень износа контактов и оставшийся механический ресурс

• Ограниченная гарантия или ее отсутствие

• Возможные проблемы совместимости с современными реле и схемами защиты

• Повышенные расходы на техническое обслуживание и риск простоев оборудования

• Некоторые старые импортные модели могут не соответствовать актуальным стандартам IEC/ГОСТ Р и отсутствовать необходимые сертификаты

При принятии решения о покупке вакуумных выключателей для критических подстанций, промышленных предприятий или питающих линий энергетических систем в России я настоятельно рекомендую выбирать новые устройства с полным комплектом протоколов испытаний, сертификатами и гарантией. Восстановленные выключатели могут подойти для узкоспециализированных или низкорисковых приложений, но при расчете общей стоимости владения на период 10–20 лет они редко становятся оптимальным вариантом.
