Что такое силовой трансформатор?

• Магнитное ядро — направляет магнитный поток и в значительной степени определяет эффективность и размер устройства.

• Обмотки — первичная и вторичная катушки, которые формируют коэффициент преобразования напряжения.

• Система изоляции — материалы на основе бумаги, масла, смолы или композитов, способные выдерживать высоковольтные нагрузки.

• Система охлаждения — воздушное охлаждение, масляное охлаждение (ONAN, ONAF) или другие методы охлаждения силовых трансформаторов, которые контролируют температуру и продлевают срок службы оборудования.

Силовые трансформаторы отличаются от распределительных в основном по номиналу и функциональному назначению:

• Более высокий номинал в кВА/МВА — номинал силовых трансформаторов обычно начинается от 100 кВА и достигает сотен МВА; они предназначены для передачи больших объемов энергии энергетическими компаниями, в центрах обработки данных и промышленных предприятиях.

• Уровни напряжения — разработаны для работы в системах высоковольтной передачи энергии и на подстанциях, а не для прямого подключения к малым нагрузкам.

• Профиль нагрузки — работают при нагрузке близкой к номинальной, с акцентом на эффективность, потери и импеданс, в то время как распределительные трансформаторы обслуживают более переменные локальные нагрузки.

Если вы планируете установку или модернизацию любого трансформатора для передачи энергии, подстанционного или промышленного силового трансформатора в России, понимание этого базового определения поможет выбрать правильный тип, номинал и схему монтажа для надежной, безопасной и эффективной работы.

Основные типы силовых трансформаторов

Причины существования различных типов силовых трансформаторов

• Подобрать подходящий уровень напряжения (повышающие, понижающие, трансформаторы развязки)

• Соответствовать величине нагрузки (от адаптеров мощностью менее 0,75 кВА до сетевых трансформаторов высокой мощности в МВА)

• Подогнать под условия монтажа (внутреннее, наружное, на опоре, на фундаментной плите)

• Контролировать безопасность, пожарный риск и затраты на техническое обслуживание

Критерии классификации силовых трансформаторов

По функциональному назначению

• Повышающие силовые трансформаторы — для увеличения напряжения генераторов

• Понижающие силовые трансформаторы — для распределения энергии и питания объектов

• Трансформаторы развязки — для обеспечения безопасности и снижения помех

• Автотрансформаторы, заземляющие трансформаторы, выпрямительные трансформаторы, фазосдвигающие трансформаторы — для решения специфических задач энергосистем и промышленности

По числу фаз

• Однопфазные силовые трансформаторы — для жилых домов и небольших коммерческих нагрузок

• Трехфазные силовые трансформаторы — для промышленных объектов, высоковольтных трансформаторов и трансформаторов для линий передачи энергии

По конструктивному исполнению

• Ядерные силовые трансформаторы

• Оболочечные силовые трансформаторы

По методу охлаждения

• Маслонаполненные силовые трансформаторы / трансформаторы с жидкостным охлаждением (с естественной циркуляцией масла и воздуха — ONAN, с естественной циркуляцией масла и принудительным воздушным охлаждением — ONAF и другие типы)

• Бесмасляные силовые трансформаторы — для внутренних помещений и объектов с повышенными пожарными требованиями

По условиям монтажа и области применения

• Трансформаторы для линий передачи энергии / подстанционные силовые трансформаторы

• Трансформаторы на опоре — для воздушных линий электропередач

• Трансформаторы на фундаментной плите — для подземных и городских сетей

В многих российских проектах эти трансформаторы размещаются внутри коммутационного оборудования или рядом с коммутационными аппаратами под нагрузкой, поэтому планирование их установки тесно связано с такими компонентами, как внутриквартирные газовые коммутационные аппараты на SF6 в средневысоковольтных системах (например, образцы коммутационного оборудования).

Как уровень напряжения и нагрузка определяют выбор

Уровень напряжения системы

• Высоковольтные силовые трансформаторы — для линий передачи энергии и крупных подстанций

• Распределительные трансформаторы — мощностью от 5 кВА и выше

• Компактные трансформаторы мощностью от 0,75 кВА до 5 кВА — для оборудования и машин

• Трансформаторы мощностью менее 0,75 кВА, адаптеры и зарядные устройства — для электроники

Ток нагрузки и номинал в кВА/МВА

• Трансформаторы с номинальным током менее 1,67 А — для малогабаритной электроники

• Трансформаторы с номинальным током от 1,67 А до 15 А — для офисного оборудования и легкой промышленности

• Трансформаторы с номинальным током от 15 А до 91,7 А — для более мощных нагрузок

• Трансформаторы с номинальным током более 91,7 А — для высокомощных промышленных систем и энергетических компаний

От компактных трансформаторов с одной розеткой до моделей с восемью розетками, от устройств в черных или серых корпусах до наземных трансформаторов в зеленых оболочках — основное правило остается неизменным: выбирайте повышающий или понижающий трансформатор, соответствующий уровню напряжения, току, эксплуатационным условиям и требованиям безопасности, а затем разрабатывайте схему защиты и коммутационного оборудования вокруг него, включая соблюдение норм монтажа коммутационного оборудования при формировании комплекса (руководство по монтажу коммутационного оборудования).

Типы силовых трансформаторов по функциональному назначению

Повышающий силовой трансформатор

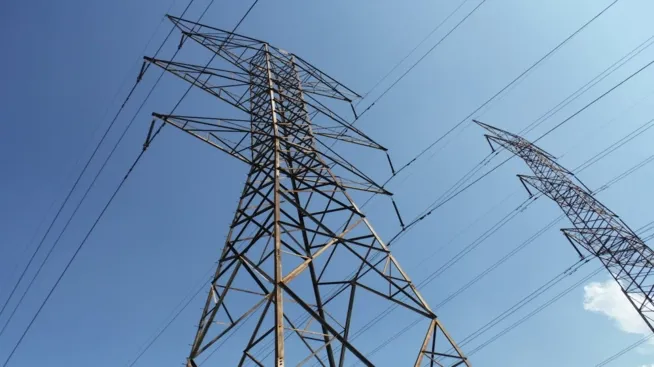

Почему высокое напряжение важно для передачи на большие расстояния:

• При одинаковой мощности более высокое напряжение соответствует меньшему току, что снижает потери энергии в линиях по формуле I²R.

• Меньший ток позволяет использовать проводники меньшего сечения и снижает затраты на инфраструктуру.

• На больших расстояниях обеспечивается лучшая регулировка напряжения, что способствует стабильности работы электросети.

Где обычно устанавливают повышающие силовые трансформаторы:

• Прямо на выходе электростанции, между генератором и высоковольтной сетью передачи электроэнергии.

• На возобновляемых электростанциях (солнечных, ветряных), на подстанциях сбора электроэнергии, перед вводом энергии в высоковольтную сеть.

• На крупных промышленных объектах с системой комбинированного производства тепла и электроэнергии, подающих электроэнергию обратно в сеть.

Понижающий силовой трансформатор

Как помогают понижающие трансформаторы:

• Снижают высокие напряжения, такие как 230 кВ или 115 кВ, до 34,5 кВ, 13,8 кВ или 4,16 кВ для распределения электроэнергии.

• Подают электроэнергию на промышленные предприятия, центры обработки данных и коммерческие комплексы на среднем или низком напряжении.

• Снижают потери энергии за счет подбора напряжения под уровень нагрузки, что поддерживает ток в пределах эффективных значений.

С точки зрения безопасности понижающий силовой трансформатор:

• Защищает последующее коммутационное оборудование, кабели и технику от перегрузки напряжением.

• Работает в паре с автоматическими выключателями и реле защиты (часто это SF₆-автоматические выключатели, подобные тем, что используются с высоковольтными SF₆-автоматическими выключателями), чтобы ограничить энергию короткого замыкания.

• Помогает поддерживать необходимый уровень изоляции и зазоры в системах внутреннего и наружного монтажа.

Трансформатор развязки

Почему трансформаторы развязки важны:

• Повышают безопасность, отделяя критические нагрузки от заземляющих неисправностей и скачков напряжения на стороне питания.

• Уменьшают электрический шум и гармоники, что является ключевым фактором для чувствительной электроники.

• Снижают передачу помех общего режима в управляющих и сигнальных цепях.

Распространенные области применения на российском рынке:

• Больницы и медицинские учреждения для критических цепей и диагностического оборудования.

• Центры обработки данных, лаборатории и операционные помещения, где требуется чистое питание.

• Промышленные приводы, программируемые логические контроллеры и измерительные приборы, которым необходима развязка от помех.

Выбирайте трансформатор развязки вместо стандартного понижающего, если:

• Вы питаете чувствительное или жизненно важное оборудование, для которого недопустимы помехи от верхних уровней сети.

• На стороне питания известны проблемы с заземлением или электрическим шумом.

• Технические регламенты, стандарты безопасности или внутренние политики требуют гальванической развязки для нагрузки.

Типы силовых трансформаторов по числу фаз

Однопфазный силовой трансформатор

Где используются однопфазные трансформаторы:

• Жилые районы (установки на опорах и фундаментных плитах).

• Малые магазины, офисы и объекты легкой коммерции.

• Сельские линии электропередачи с низкой плотностью нагрузки.

• Системы резервного питания и небольшие блоки бесперебойного питания (мощностью от 0,75 кВА и выше).

Преимущества для жилых и небольших коммерческих объектов:

• Простая и надежная конструкция с меньшим количеством элементов, подверженных выходу из строя.

• Более низкая первоначальная стоимость для трансформаторов малой мощности (от менее 0,75 кВА до 100 кВА).

• Легкость монтажа на опорах, фундаментных плитах или в качестве внутренних установок.

• Идеальный вариант для адаптеров и зарядных устройств с 1–2 розетками или для малых нагрузок.

Недостатки, на которые стоит обратить внимание:

• Неэффективны для высокомощных нагрузок (в МВА) и крупных промышленных объектов.

• При одинаковой мощности ток выше, чем у трехфазных трансформаторов, что требует использования проводников большего сечения.

• Менее плавная подача энергии для мощных электродвигателей или крупного климатического оборудования.

При подборе оборудования, такого как адаптеры питания, небольшие трансформаторы развязки или домашние блоки резервного питания, однопфазный вариант обычно является правильным выбором.

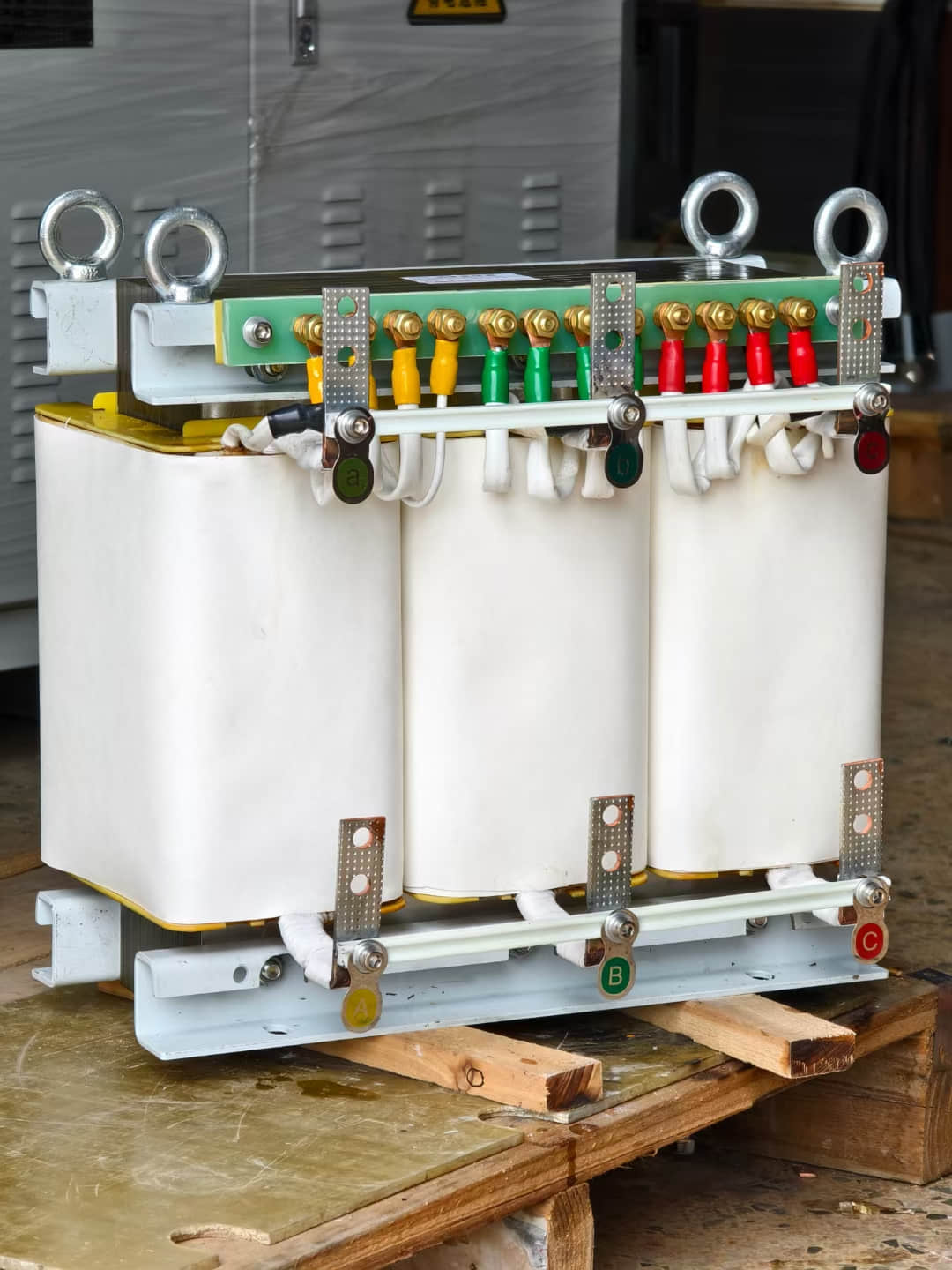

Трехфазный силовой трансформатор

Почему трехфазная система доминирует в промышленности и на линиях передачи:

• Передает больше мощности при меньшем расходе материала на изготовление проводников

• Обеспечивает более плавный крутящий момент для электродвигателей и мощных приводов

• Является стандартом для подстанционных трансформаторов, трансформаторов для линий передачи и крупных промышленных силовых трансформаторов

Преимущества по эффективности, стоимости и эксплуатационным характеристикам:

• Более высокая эффективность и меньшие потери при средних и высоких номиналах в МВА

• Лучшая регулировка напряжения и более короткое время отключения при коротком замыкании

• Нижняя стоимость в расчете на киловольт-ампер при мощности от 5 кВА до 100 кВА, и особенно при мощности свыше 100 кВА

• Лучше интегрируется с трансформаторами для возобновляемых источников энергии на солнечных и ветряных электростанциях

Три однопфазных трансформатора или один трехфазный:

Выбирайте три однопфазных трансформатора, если:

• Вам нужна высокая степень избыточности (при выходе из строя одного трансформатора система может продолжать работать в ограниченном режиме)

• Ограничения по транспортировке не позволяют доставить один крупный трехфазный трансформатор из-за его веса

• Вы планируете замену или модернизацию по одной фазе за раз

Выбирайте один трехфазный трансформатор, если:

• Нужна компактная и экономически выгодная установка

• Вы разрабатываете новый подстанционный трансформатор или высоковольтный силовой трансформатор

• Предпочтительнее простая установка, меньшее количество соединений и снижение затрат на рабочую силу

Типы силовых трансформаторов по конструктивному исполнению

Ядерный силовой трансформатор

• Высоковольтных приложений

• Высоковольтных трансформаторов для линий передачи и подстанционных силовых трансформаторов

• Маслонаполненных трансформаторов, где каналы для охлаждения можно интегрировать непосредственно в ядро и обмотки

Основные преимущества ядерных трансформаторов:

• Лучше подходят для работы при очень высоких напряжениях (высоковольтные силовые трансформаторы, трансформаторы для линий передачи)

• Проще обеспечить изоляцию и охлаждение при высоких напряжениях

• Простая конструкция, удобная для производства и технического обслуживания

• Широко используются в стандартных конструкциях маслонаполненных силовых трансформаторов, например, в маслонаполненных трансформаторах на напряжение 6 кВ–22 кВ

Основные недостатки ядерных трансформаторов:

• Немного более высокий уровень шума из-за вибрации ядра

• При очень высоких номиналах в МВА менее механически прочны при сильных силах, возникающих при коротком замыкании, по сравнению с оболочечными трансформаторами

Оболочечный силовой трансформатор

• Номинал мощности соответствует высоким значениям в МВА (крупные промышленные или энергетические трансформаторы)

• Требуется повышенная прочность при коротком замыкании

• Приложения требуют низкого уровня рассеянного магнитного потока и улучшенной регулировки напряжения (выпрямительные трансформаторы, промышленные силовые трансформаторы специального назначения)

Почему оболочечные трансформаторы популярны для высоких номиналов в МВА:

• Более прочная механическая конструкция, способная выдерживать силы при коротком замыкании

• Лучший контроль рассеянной реактивности, что важно для тяжелых промышленных условий и работы в режиме выпрямления

• Часто предпочтительны при разработке индивидуальных конструкций высокой мощности

Основные компромиссы: оболочечный против ядерного типа:

Преимущества оболочечных трансформаторов:

• Высокая прочность при коротком замыкании

• Тщательный контроль магнитного потока и низкий уровень рассеянного потока

• Подходят для трансформаторов высокой мощности в МВА и специального назначения

Преимущества ядерных трансформаторов:

• Более распространенные, часто более экономичные для стандартных потребностей высоковольтных силовых трансформаторов

• Проще производить для общего использования в системах передачи и распределения электроэнергии

• Как правило, менее шумные при монтаже и эксплуатации в полевых условиях

В российских проектах я подбираю тип конструкции в зависимости от:

• Уровня напряжения и номинала мощности в МВА

• Уровня короткого замыкания и требований к прочности при коротком замыкании

• Затрат, размеров и ожиданий по техническому обслуживанию для подстанции или промышленного объекта.

Типы силовых трансформаторов по методу охлаждения

Маслонаполненный силовой трансформатор

Конструкция и принцип охлаждения маслонаполненных трансформаторов

• Ядро и обмотки полностью погружены в изолирующее минеральное масло или синтетический эфир.

• Корпус герметизирован, снабжен радиаторами или гофрированными ребрами на внешней поверхности для увеличения площади теплообмена.

• Масло поглощает тепло от обмоток, затем циркулирует к стенкам корпуса и радиаторам, где тепло отдается окружающему воздуху.

Распространенные режимы охлаждения маслом (методы охлаждения силовых трансформаторов)

• ONAN (естественная циркуляция масла, естественная циркуляция воздуха)

  Масло циркулирует за счет конвекции.

  Поток воздуха естественный (без вентиляторов).

  Стандарт для трансформаторов средней мощности на подстанциях.

• ONAF (естественная циркуляция масла, принудительная циркуляция воздуха)

  Масло все еще движется естественно, но вентиляторы принудительно пропускают воздух через радиаторы.

  Используется, когда нужно получить более высокий выходной номинал в кВА/МВА при том же габаритном размере.

• Другие режимы для крупных высоковольтных трансформаторов (общая идея достаточно):

      OFAF – принудительная циркуляция масла, принудительная циркуляция воздуха (используются масляные насосы + вентиляторы).

      OFWF – принудительная циркуляция масла, принудительная циркуляция воды (теплообменники масло–вода) для трансформаторов с очень высоким номиналом в МВА.

Преимущества в системах большой мощности и высокого напряжения

• Возможность работы при высоких номиналах в МВА и высоких напряжениях – идеально для систем 69 кВ, 115 кВ, 230 кВ и выше.

• Высокая прочность изоляции – комбинация масла и твердой изоляции хорошо выдерживает высокие напряженные поля.

• Отличные показатели охлаждения и долговечность – стабильная температура обеспечивает длительный срок службы изоляции и повышенную надежность.

• Хорошая способность работать в режиме перегрузки – при использовании режимов ONAF или OFAF можно безопасно превышать номинальную мощность на короткие периоды.

Основные риски: пожар, утечка и влияние на окружающую среду

• Пожарный риск – минеральное масло является горючим веществом; стандартными мерами являются установка на открытом воздухе, противопожарные стены и системы сбора масла при разливе.

• Утечка масла – необходимо регулярно контролировать состояние прокладок, вводов и сварных швов; разливы масла могут загрязнять почву и воду.

• Экологические нормы – российские правила часто требуют установки поддонов для сбора масла, специальных котлованов или использования экологически безопасных эфирных масел в чувствительных районах.

Для крупных трансформаторов линий передачи электроэнергии преимущества по эксплуатационным характеристикам и стоимости в расчете на МВА, как правило, перевешивают дополнительные расходы на мероприятия по противопожарной защите и охране окружающей среды.

Бесмасляный силовой трансформатор

Принцип работы с использованием воздуха или смолы

• Воздушноохлаждаемые (вентилируемые):

      Обмотки покрыты лаком или смолой для изоляции и охлаждаются естественным или принудительным потоком воздуха.

      Часто маркируются как AN (естественная циркуляция воздуха) или AF (принудительная циркуляция воздуха).

• Смолозаливные бесмасляные:

     Высоковольтные обмотки заливаются эпоксидной смолой.

     Обладают высокой устойчивостью к влаге, пыли и силам, возникающим при коротком замыкании.

     Отсутствие жидкости исключает необходимость обработки и транспортировки масла, а также риск его разлива.

Наилучшие области применения бесмасляных трансформаторов

• Внутренних установок – коммерческих зданий, центров обработки данных, школ, больниц, торговых центров.

• Объектов с повышенными пожарными требованиями и в плотно застроенных городских районах – парковочных гаражей, высотных зданий, туннелей, метрополитенов.

• Промышленных предприятий с строгими правилами безопасности – химических заводов, нефтеперерабатывающих комплексов, чистых помещений.

Основные преимущества по сравнению с маслонаполненными трансформаторами

• Улучшенная пожарная безопасность – отсутствие горючего масла, часто имеют сертификацию UL для внутреннего использования.

• Низкий экологический риск – нет утечек, упрощенные процедуры согласования и организации сбора отходов.

• Простое техническое обслуживание – не требуется анализа масла или его дегазации; обычно достаточно проводить периодические осмотры и очистку.

• Компактность для внутренних помещений – удобно размещать рядом с нагрузкой, что сокращает длину кабельных линий и снижает падение напряжения.

Основные недостатки по сравнению с маслонаполненными трансформаторами

• Ограниченные номиналы мощности и напряжения – не подходят для крупных систем передачи электроэнергии или мощных подстанций.

• Большая чувствительность к температуре окружающего воздуха и пыли – требуется хорошая вентиляция и регулярная очистка.

• Высокая стоимость в расчете на киловольт-ампер при крупных мощностях – при мощности выше 5000–10 000 кВА маслонаполненные трансформаторы обычно более экономичны.

Практическое правило для российского рынка

• Маслонаполненные трансформаторы – для наружных установок, высоковольтных систем, крупных трансформаторов передачи электроэнергии и подстанционного оборудования.

• Бесмасляные трансформаторы – для внутренних помещений, объектов с повышенными пожарными требованиями, а также для коммерческих и промышленных систем распределения электроэнергии, где основными критериями являются безопасность, низкие затраты на обслуживание и соответствие техническим регламентам.

Типы силовых трансформаторов по области применения и условиям монтажа

Трансформаторы для линий передачи электроэнергии и подстанционные трансформаторы

Роль в электросети

• Повышать напряжение для передачи электроэнергии на большие расстояния (по линиям высокого и сверхвысокого напряжения).

• Понижать напряжение на подстанциях передачи и предпередачи, чтобы оно стало пригодным для использования в региональных и локальных сетях.

Влияние уровня напряжения и мощности

• Разработаны для работы в качестве высоковольтных силовых трансформаторов (на напряжения 69 кВ, 115 кВ, 230 кВ, 345 кВ и выше).

• Номинал мощности в МВА и импеданс подбираются с учетом уровней короткого замыкания, сетевых норм и требований к надежности.

Трансформаторы на опоре

Почему энергетические компании используют трансформаторы на опоре

• Экономически выгодны для жилых районов и сельских линий электропередачи.

• Идеально подходят для однопфазных систем питания на линиях напряжением 7,2 кВ / 13,2 кВ / 24,9 кВ.

Распространенные номиналы и меры безопасности

• Надежное крепление и соблюдение необходимых зазоров.

• Защита от скачков напряжения и молниеотводы.

• Регулярные визуальные проверки на предмет утечек, коррозии и повреждений вводов.

Трансформаторы на фундаментной плите

Роль в электросети

Безопасность, эстетика и надежность

• Защищенные от вскрытия корпуса с замками для установки в общественных местах (школы, торговые центры, офисы).

• Создают более аккуратный вид улиц по сравнению с воздушными линиями электропередачи.

• Разработаны для наружной установки, имеют конструкцию с закрытыми токоведущими частями на передней панели, что защищает электромонтажников и население.

Автотрансформатор

Области применения автотрансформаторов

• Промежуточные изменения напряжения (например, с 115 кВ до 69 кВ, с 34,5 кВ до 13,8 кВ)

• Соединение двух систем с близкими уровнями напряжения

• Крупные промышленные установки силовых трансформаторов и некоторые узлы трансмиссии электроэнергии

Преимущества и недостатки

Силовой трансформатор специального назначения

Заземляющий трансформатор

• Используется для создания нейтральной точки в треугольных системах для правильного заземления системы.

• Помогает регулировать токи при однофазных замыканиях на землю и стабилизировать напряжение системы в условиях возникновения неисправностей.

Выпрямительный трансформатор

• Подает регулируемый переменный ток на выпрямители для питания постоянных токов приводов, установки электролиза, центров обработки данных и линий передачи электроэнергии постоянным током высокого напряжения (ПТВН).

• Часто изготавливается по индивидуальному заказу с несколькими вторичными обмотками и высокой стойкостью к коротким замыканиям.

Фазосдвигающий трансформатор

• Регулирует угол фаз между системами для контроля потока мощности, снижения циркулирующих токов и повышения стабильности электросетей.

• Часто применяется в сильно сетевых трансмиссионных сетях и узлах их соединения.

Основные характеристики для сравнения типов силовых трансформаторов

Номинальное напряжение и трансформационный коэффициент

• Первичное напряжение: Соединяется с источником электроэнергии (генератор, подстанция, питающий кабель).

• Вторичное напряжение: Соединяется с нагрузочной стороной (шина промышленного объекта, внутренняя электросupply здания, оборудование).

Почему важен трансформационный коэффициент:

• Высокие коэффициенты требуют более толстой изоляции, больших зазоров и более сложного конструктивного решения обмоток.

• Низкие коэффициенты обеспечивают более компактные размеры трансформаторов, которые легче монтировать в помещениях.

Номинальная мощность в кВА и МВА

• Малогабаритные трансформаторы: мощность менее 0,75 кВА (часто используются в системах питания управления и электронного оборудования).

• Средние трансформаторы: мощность от 0,75 кВА до 5 кВА, а также от 5 кВА до 100 кВА (для освещения, распределительных щитов, небольшого оборудования).

• Крупные трансформаторы: мощность более 100 кВА, вплоть до значений в МВА (для подстанционных силовых трансформаторов и промышленных электросистем).

При подборе трансформаторов для промышленных объектов и коммерческих зданий в США я всегда ориентируюсь на три показателя:

• Текущую нагрузку (кВт/кВА на сегодняшний день).

• Перспективы роста нагрузки (обычно с запасом 25–30% для расширения производства и ввода нового оборудования).

• Режим работы (постоянная или периодическая нагрузка).

Силовые трансформаторы, используемые в системах электропередачи и на подстанциях, как правило, имеют номинальную мощность в диапазоне МВА, поскольку они обеспечивают передачу больших объемов электроэнергии, а не только локальное распределение. Примеры:

• 5–20 МВА: трансформаторы для подсетей электропередачи и крупных промышленных объектов.

• 50 МВА и выше: высоковольтные силовые трансформаторы для интеграции в электросеть.

Эффективность, потери и импеданс

• Ограничивает ток короткого замыкания — более высокий импеданс снижает ток неисправности, но увеличивает падение напряжения.

• Влияет на регулирование напряжения — при слишком низком импедансе ток короткого замыкания резко возрастает; при слишком высоком импедансе пуск электродвигателей или большой пусковой ток могут вызвать значительные провалы напряжения.

• Совпадение импедансов параллельно соединенных трансформаторов имеет решающее значение для предотвращения проблем с неравномерным распределением перегрузки и ложных срабатываний в коммутационном и защитном оборудовании (из этого видно, как это связано с современными практиками эксплуатации коммутационного и защитного оборудования).

Класс охлаждения и эксплуатационная среда

• ONAN: естественное масляное и естественное воздушное охлаждение (без вентиляторов и насосов).

• ONAF: естественное масляное и принудительное воздушное охлаждение (с вентиляторами на радиаторах).

• Расширенные классы (OFAF, OFWF) для трансформаторов большой мощности (МВА) и компактных подстанций.

Сухопитные силовые трансформаторы:

• Воздушное охлаждение; могут быть пропитаны в вакууме под давлением (VPI) или иметь литую смоляную оболочку.

Факторы, которые я учитываю:

• Температура окружающего воздуха и высота над уровнем моря:

повышенная температура или высота снижают эффективность охлаждения; возможно, потребуется снижение номинальной мощности или модернизация системы охлаждения.

• Установка внутри помещений или на открытом воздухе:

• Внутренние помещения / зоны с повышенными пожарными рисками (больницы, школы, многоэтажные здания, туннели): обычно предпочтение отдается сухопитным трансформаторам.

• Наружные площадки, трансформаторы на опорах, трансформаторы на столбах: распространены маслонаполненные трансформаторы, особенно с мощностью выше 5–10 МВА.

• Требования к корпусам

• Корпуса, сертифицированные по стандарту NEMA, для сухопитных трансформаторов, установленных внутри помещений.

• Корпуса, защищенные от несанкционированного доступа, для трансформаторов на опорах в общественных местах.

• Погодаустойчивые и коррозионностойкие баки для побереговых или агрессивных наружных эксплуатационных условий.

Преимущества и недостатки основных типов силовых трансформаторов

Маслонаполненные против сухопитных силовых трансформаторов

Маслонаполненные (жидкостнонаполненные) силовые трансформаторы

Преимущества:

• Высокая мощность и надежность при использовании в качестве высоковольтных и подстанционных силовых трансформаторов

• Лучшее рассеивание тепла и долгий срок службы для трансформаторов большой мощности (МВА)

• Более высокая эффективность и меньшие потери в крупных трансформаторах электропередачи и промышленных системах

Недостатки:

• Риск возгорания из-за минерального масла; требуются противопожарные стены, системы сбора масла и масляные ямы

• Возможность утечки масла и негативное влияние на окружающую среду

• Более строгие нормы установки для внутренних помещений в России

Сухопитные силовые трансформаторы

Преимущества:

• Отсутствие масла, поэтому значительно снижен риск возгорания; идеальны для внутренней установки в торговых центрах, школах, больницах и центрах обработки данных

• Проще в обслуживании; не требуются испытания масла или системы предотвращения разливов

• Подходят для мощностей от 0,75 кВА до 5 кВА, а также средних мощностей свыше 100 кВА в коммерческих и легкопромышленных условиях

Недостатки:

• Более крупные размеры и более высокая стоимость на киловольт-ампер по сравнению с маслонаполненными аналогами

• Сниженная способность к работе в режиме перегрузки и обычно более низкие максимальные номиналы по сравнению с крупными жидкостнонаполненными трансформаторами

Полная стоимость владения (ТСВ)

• Для крупных наружных подстанций и проектов с высоковольтными силовыми трансформаторами маслонаполненные модели выгоднее по показателю ТСВ благодаря более высокой эффективности и мощности.

• Для внутренних помещений и объектов с повышенными пожарными рисками в России сухопитные трансформаторы часто позволяют сократить расходы на противопожарную защиту зданий и соблюдение нормативов, даже если сама стоимость оборудования выше.

Ядерные против оболочечных силовых трансформаторов

Ядерные силовые трансформаторы

Преимущества:

• Простая, проверенная временем конструкция, широко используемая в проектах трансформаторов электропередачи и распределения

• Подходят для применения в качестве высоковольтных силовых трансформаторов и для длинных, высоких обмоток

• Как правило, более легкие и простые в производстве для большинства стандартных номиналов

Недостатки:

• Меньшая механическая прочность при коротком замыкании по сравнению с оболочечными моделями

• В некоторых конструкциях могут создавать больше шума

Оболочечные силовые трансформаторы

Преимущества:

• Прочная механическая опора и лучшая устойчивость к коротким замыканиям для трансформаторов большой мощности (МВА) и тяжелых промышленных нагрузок

• Меньший рассеивающий поток и хорошая регулировка напряжения

• Часто предпочтительны в конструкциях выпрямительных трансформаторов и силовых трансформаторов специального назначения

Недостатки:

• Более сложная конструкция сердечника и, потенциально, более высокая стоимость производства

• В некоторых случаях более тяжелые и громоздкие при одинаковом номинале

Краткое руководство по выбору

• Используйте ядерные трансформаторы для большинства проектов высоковольтных сетевых и подстанционных силовых трансформаторов.

• Используйте оболочечные трансформаторы в случаях высоких сил короткого замыкания, очень большой мощности (МВА) или при работе с специальными формами сигналов (выпрямители, преобразователи).

Сферы применения повышающих и понижающих силовых трансформаторов

Повышающие силовые трансформаторы

• Увеличивают напряжение генератора до уровня электропередачи (например, с 13,8 кВ до 115–345 кВ и выше).

• Снижают силу тока при одинаковой мощности, что уменьшает медные потери в длинных линиях.

• Устанавливаются на электростанциях, солнечных и ветровых фермах, а также в точках подключения к электросети.

Понижающие силовые трансформаторы

• Понижают высокое напряжение электропередачи до безопасных уровней подпередачи и распределения (например, с 230 кВ до 69 кВ, затем до 13,2 кВ и, наконец, до 480/277 В или 240/120 В).

• Используются в подстанционных трансформаторах, трансформаторах на опорах, трансформаторах на опорных площадках и для питания крупных промышленных потребителей.

Влияние на проектирование систем и выбор оборудования

• Повышающие трансформаторы определяют класс изоляции, номиналы выключателей и зазоры на стороне электропередачи.

• Понижающие трансформаторы определяют выбор коммутационного оборудования, трансформаторов напряжения и регуляторов, а также защитных устройств на стороне нагрузки.

• При реализации проектов в России я всегда подбираю повышающие или понижающие силовые трансформаторы, совместимые с выключателями и защитными системами (например, комплектую их с подходящим внутренним коммутационным оборудованием, таким как внутренние нагрузочные выключатели на средних напряжениях).

Практическое применение различных типов силовых трансформаторов

Генерация электроэнергии и интеграция в электросеть

• Тепловые электростанции (газовые, угольные): крупные трехфазные силовые трансформаторы с номиналом в сотни МВА.

• Гидроэлектростанции: трансформаторы большой мощности (МВА), часто выполненные по ядерной или оболочечной схеме в зависимости от компоновки.

• Электростанции на возобновляемых источниках энергии: ветровые и солнечные фермы используют коллекторные трансформаторы на среднем напряжении и главный подстанционный силовой трансформатор для повышения напряжения до уровня электропередачи; часто они работают совместно с специальными трансформаторами напряжения для учета электроэнергии и защиты.

Сети электропередачи и распределения

• Трансформаторы на опорах для воздушных линий, питающих жилые дома и небольшие предприятия.

• Трансформаторы на опорных площадках для подземных сетей в городах, торговых центрах, университетских кампусах и жилых комплексах, где важны безопасность, внешний вид и защита от несанкционированного доступа.

Промышленные и коммерческие объекты

• Сухопитные силовые трансформаторы: наиболее подходят для внутренних помещений, серверных залов, школ, больниц — любых объектов, где необходимо минимизировать риск возгорания.

• Трансформаторы разделительного напряжения: используются для чувствительного оборудования, лабораторных установок, медицинских кабинетов и щитов с чистой мощностью для снижения помех и повышения безопасности.

• Автотрансформаторы: применяются в случаях, когда требуется умеренное изменение напряжения (например, с 480 В до 400 В), при этом они отличаются более низкой стоимостью и компактными размерами.

Проекты на возобновляемых источниках энергии и специальные проекты

• Солнечные фермы: инверторы выдают низкое или среднее напряжение, после чего повышающие силовые трансформаторы подключаются к коллекторному шине, а главный высоковольтный силовой трансформатор интегрируется в сеть электропередачи.

• Ветровые фермы: каждая турбина оснащена трансформатором (часто установленным на опорной площадке или в гондоле), который питает средневольтную коллекторную систему, а затем — трансформатор большой мощности (МВА) на подстанции.

• Микросети и специальные проекты: используют комбинацию трансформаторов разделительного напряжения, автотрансформаторов и сухопитных трансформаторов для управления несколькими источниками энергии, защиты чувствительных нагрузок и безопасной интеграции в электросеть энергетической компании или отключения от нее для автономной работы.

Техническое обслуживание и безопасность различных типов силовых трансформаторов

Обеспечение безопасной и эффективной работы любого типа силового трансформатора в России зависит от регулярного технического обслуживания и строгого соблюдения правил безопасности. Независимо от того, речь идет о высоковольтном силовом трансформаторе на подстанции или о более компактном промышленном силовом трансформаторе, основные принципы остаются неизменными: проводить инспекции и испытания, обеспечивать охлаждение и прежде всего защищать людей.

Плановые проверки маслонаполненных силовых трансформаторов

Основные проверки, которые я всегда рекомендую:

• Анализ трансформаторного масла

• Проводить плановые испытания на диэлектрическую прочность, влагосодержание и анализ растворенных газов (АРГ).

• Следить за динамикой показателей: рост концентрации газов или влагосодержания обычно указывает на внутренние неисправности или проблемы с изоляцией.

• Комбинировать анализ масла с визуальной проверкой радиаторов, расширительных баков и воздухоотводителей.

• Проверка на утечки и состояние изоляторов

• Осуществлять обходные проверки на наличие утечек масла в местах прокладки прокладок, фланцев, радиаторов и клапанов.

• Осматривать высоковольтные и низковольтные изоляторы на предмет трещин, следов поверхностного разряда, загрязнения или просачивания масла.

• Осматривать высоковольтные и низковольтные изоляторы на предмет трещин, следов поверхностного разряда, загрязнения или просачивания масла.

• Проверка системы охлаждения и защитных реле

• Убедиться в том, что вентиляторы, насосы и радиаторы включаются и отключаются по команде; подтвердить правильную работу в режимах ONAN/ONAF.

• Проверить температурные индикаторы, реле Бухольца (при его наличии) и устройства защиты от передавливания.

• Регулярно тестировать защитные реле (от перегрузки, дифференциальные, от перегрева) — аналогично тому, как энергетические компании проверяют защиту на другом высоковольтном оборудовании, например, вакуумных выключателях на подстанциях.

• Эти мероприятия являются обязательными для крупных подстанционных силовых трансформаторов, трансформаторов электропередачи и любых трансформаторов большой мощности (МВА), эксплуатируемых в критических узлах.

Обслуживание сухопитных силовых трансформаторов

Для сухопитных трансформаторов я сосредотачиваю внимание на следующих пунктах:

• Очистка и вентиляция

• Поддерживать чистоту поверхностей обмоток, корпусов и воздушных каналов — пыль препятствует отводу тепла.

• Убедиться, что воздухозаборные отверстия не заблокированы хранимыми предметами, стенами или панелями.

• Проверять фильтры (при их наличии) и следовать простому плану планово-предупредительных работ (ППР) по их обслуживанию.

• Термометрический мониторинг

• Проверять температурные датчики и цифровые регуляторы температуры.

• Отслеживать зависимость температуры от величины нагрузки; если трансформатор перегревается при номинальной нагрузке, проблема может быть в недостаточном воздушном потоке или плохих контактах.

• Избегать работы в режиме перегрузки сверх номинальной мощности (кВА), особенно в тесных механических помещениях или центрах обработки данных.

• Предотвращение перегрева

• Затягивать соединительные клеммы — ослабленные наконечники и шинные соединения становятся источниками локальных перегревов.

• Убедиться, что температура окружающего воздуха соответствует значениям, указанным на шильдике трансформатора.

• Обнаруживать признаки потемнения, появления неприятного запаха или растрескивания изоляции — это ранние симптомы теплового напряжения.

С точки зрения пожарной безопасности и предотвращения разливов сухопитные трансформаторы безопаснее маслонаполненных, но они также выйдут из строя, если игнорировать требования к охлаждению и чистоте.

Основные правила безопасности для всех типов силовых трансформаторов

Минимальные правила безопасности, на которых я настаиваю:

• Блокировка и маркировка (LOTO)

• Отключить трансформатор от источника питания, убедиться в отсутствии напряжения, заблокировать все источники питания и установить предупредительные маркировки.

• Все клеммы высоковольтного силового трансформатора считать под напряжением до тех пор, пока это не будет доказано обратным.

• Согласовывать все работы с операторами системы перед началом обслуживания любого подстанционного или сетевого трансформатора.

• Заземление и соблюдение безопасных расстояний

• Использовать правильные комплекты временного заземления перед началом ручных работ.

• Соблюдать установленные безопасные расстояния для соответствующего класса напряжения.

• Поддерживать в исправном состоянии ограждения, барьеры и предупредительные знаки для наружных трансформаторных установок.

• Мониторинг технического состояния

• Слушать наличие необычных шумов (изменение тона гудения, потрескивание, искрение).

• Определять или измерять динамику вибраций; увеличение вибрации может указывать на проблемы с сердечником или креплением.

• Отслеживать температурные показатели: корпуса, обмоток и масла (при наличии). Внезапные изменения температуры обычно сигнализируют о неисправностях.

Комплекс умелого технического обслуживания и строгого соблюдения правил безопасности — вот что продлевает срок службы высоковольтных силовых трансформаторов, минимизирует время простоев и защищает людей на предприятиях, подстанциях и коммерческих зданиях по всей России.

Часто задаваемые вопросы о типах силовых трансформаторов

1. Различие между силовым трансформатором и распределительным трансформатором

Часто задаваемые вопросы о типах силовых трансформаторов

1. Различие между силовым трансформатором и распределительным трансформатором

2. Оптимальный тип трансформатора для внутренней установки

• Школ, больниц, центров обработки данных, многоэтажных зданий

• Внутренних помещений с повышенным пожарным риском или высокой плотностью людей

Маслонаполненные трансформаторы — только в случаях:

• Если требуется высокая мощность в МВА

• При наличии специального помещения с пожарной сертификацией и системами сбора масла при разливах

3. Как повышающие и понижающие трансформаторы работают совместно в электросети

• Увеличивает напряжение генератора (например, с 13,8 кВ до 115 кВ/230 кВ и выше)

• Снижает ток линии и потери электроэнергии при передаче

Понижающий силовой трансформатор (на подстанциях и предприятиях):

• Понижает высокое напряжение (например, с 115 кВ до 13,8 кВ, затем до 480 В/240 В)

• Подает безопасное напряжение на оборудование и здания

Простая схема работы в России:

Генератор → Повышающий трансформатор → Линии электропередачи → Подстанционный силовой трансформатор → Распределительные линии → Понижающий трансформатор на опоре/опорной площадке → Щит потребителя

4. Когда выбирать маслонаполненный, а когда сухопитный силовой трансформатор

5. Когда однофазный трансформатор предпочтительнее трехфазного

• При питании однофазных жилых нагрузок (типичные трансформаторы на опорах мощностью 25–50 кВА).

• Если требуются компактные трансформаторы мощностью от 0,75 кВА до 5 кВА или менее 0,75 кВА для оборудования, зарядных устройств или адаптеров питания.

• Если планируете создать модульные трехфазные установки (из трех однофазных трансформаторов вместо одного трехфазного), что обеспечивает:

• Упрощение транспортировки и замены отдельных блоков.

• Гибкость работы системы в режиме сниженной мощности при выходе из строя одного из трансформаторов.

Используйте трехфазные силовые трансформаторы в следующих случаях:

• При питании промышленных электродвигателей, центров обработки данных или крупных коммерческих зданий.

• Если важна повышенная эффективность и более низкая стоимость при высоких номиналах мощности (кВА/МВА).
