3 типа электрощитового оборудования: Полное руководство для инженера (НН, СН, ВН)
December 02, 2025
I. Введение
1.1. Три основные категории электрощитового оборудования: Обзор от экспертов
Три основные категории электрощитового оборудования — это низковольтное (НВ), средневольтное (СВ) и высоковольтное (ВВ) оборудование. По своей сути, эти категории определяются конкретными уровнями напряжения, с которыми они проектированы для работы. Как истинная основа современных электросистем, это важное оборудование выполняет критические задачи по точному управлению, защите и изоляции электрических цепей по всей сети.
Однако эти классификации означают намного больше, чем просто различия в физическом размере или стоимости. Они требуют существенных различий в технологии изоляции, методах гашения дуги, сложных схемах защитыстрогих международных инженерных стандартах, которым каждое оборудование должно тщательно соответствовать. Опытный инженер по электросистемам знает, что тщательное применение этой структурированной иерархической схемы имеет первостепенное значение на всех стадиях проектирования электросистем, закупки оборудования и обычных эксплуатационных работ по обслуживанию.
1.2. Основная защитная миссия: Определение неотъемлемой роли электрощитового оборудования
В специализированной области электротехники, где высоки ставки, электрощитовое оборудование функционирует как сложная интегрированная система устройств, миссия которой выходит далеко за рамки простого переключения цепей. Во время обычной эксплуатации эта критическая сборка — включающая переключатели, предохранители и автоматические выключатели — отвечает за точное управление и надежный распределение электроэнергии, обеспечивая подачу тока по предназначенному пути ко всем точкам потребления.
Однако неотъемлемая ценность современного электрощитового оборудования наиболее ярко проявляется в его критической функции защиты. Если в системе возникают катастрофические аномалии — такие как сильные короткие замыкания, перегрузки, замыкания на землю или внутренние дуговые пробои — оборудование проектировано так, чтобы обнаружить опасность за миллисекунды и мгновенно, автономно изолировать поврежденный участок цепи. Эта быстрая изоляция неисправности имеет первостепенное значение не только для предотвращения широкомасштабного катастрофического обрушения сети и защиты чрезвычайно дорогого основного оборудования от повреждений, но и, самое главное, для обеспечения безопасности и сохранения жизней персонала на месте.
1.3. Напряжение как ключевой критерий: Определение проектирования и соответствия стандартам
Уровень рабочего напряжения остается единственным наиболее важным фактором, определяющим почти все технические параметры и конструктивные характеристики при проектировании электрощитового оборудования. Более высокое напряжение само по себе подвергает оборудование более интенсивным электростатическим нагрузкам, тем самым предъявляя все более строгие требования к материалам изоляции, необходимым расстояниям между токоведущими частями (зазорами на воздухе иповерхностными расстояниями) и общей прочности компонентов.
Эти строгие требования напрямую определяют значительные различия в физических размерах оборудования, типе используемого средства для гашения дугисущественными издержками на производство, связанными с каждой напряжением категорией. Например, при проектировании низковольтного оборудования в первую очередь учитываются такие стандарты, как UL 891 (для Северной Америки) и IEC 61439 (на международном уровне), обычно с акцентом на простоту и экономичность.
Напротив, средневольтное и высоковольтное оборудование должно соответствовать гораздо более сложному набору технических стандартов, включая IEEE C37.20.2/C37.20.3 и всеобъемлющую серию IEC 62271. Эти продвинутые спецификации предъявляют исключительно высокие требования к способности оборудования выдерживать кратковременный токк общему уровню изоляции, точно отражая возрастающие сложности и риски, присущие успешной работе с более высокими напряжениями.
II. Низковольтное электрощитовое оборудование (НВ) — Редакция экспертов
2.1. Диапазон напряжений, размещение в системе и регуляторный кадр
Низковольтное (НВ) электрощитовое оборудование специально проектируется для работы с переменным током напряжением до 1000 вольт (1 кВ) и представляет собой последнюю важную стадию в обширной цепочке электроснабжения. Это оборудование в первую очередь отвечает за безопасное, надежное и точное распределение электроэнергии к нагрузкам конечных пользователей, эффективно выступая в роли последнего звена между сетью электроснабжения и объектами на стороне потребителя. Что касается соответствия регуляторным требованиям, международный стандарт IEC 61439 содержит подробные требования к типовым испытаниям и проверке проектирования низковольтных сборок. Одновременно североамериканский стандарт UL 891 акцентует внимание на требованиях к безопасности металлических герметичных низковольтных электрощитовых установок, используемых в промышленных и коммерческих зданиях.
2.2. Типичные компоненты и распространенные сценарии применения
Основные компоненты низковольтного электрощитового оборудования имеют модульную структуру, что обеспечивает отличную гибкость и легкость дальнейшего расширения. Эти интегрированные компоненты в первую очередь включают модульные автоматические выключатели (МАВ) для защиты ветвевых цепей и основного режима работы, а также более крупные воздушные автоматические выключатели (ВАВ), используемые для входных линий основного питания с большим током, а также специализированные предохранители и изоляторы для защиты вспомогательных цепей. Благодаря своим характеристикам низкого напряжения, низковольтное оборудование имеет чрезвычайно широкий диапазон применений — от простых распределительных щитов в жилых помещениях до сложных коммерческих объектов. Это включает управление цепями освещения и систем кондиционирования воздуха в крупных коммерческих центрах, а также использование в качестве базовых элементов центров управления электродвигателями (ЦУЭ) в небольших производственных предприятиях.
2.3. Фокус на проектировании: Внутренняя компартментация для повышения безопасности
Хотя блоки низковольтного электрощитового оборудования обычно изготовлены с металлическими корпусами для обеспечения базовой защиты от окружающей среды и предотвращения прямого контакта, современная инженерная практика все больше акцентует внимание на внутренней компартментации. При этом современное проектирование предусматривает разделение различных функциональных зон — шинам, автоматических выключателей, измерительных приборов и кабельных соединений — с использованием прочных физических металлических или изоляционных перегородок. Такая внутренняя сегментация эффективно ограничивает зону повреждений в случае возникновения локального короткого замыкания или дугового пробоя в одном из отсеков. Что особенно важно, данная концепция проектирования значительно повышает безопасность оборудования во время обслуживания, защищая персонал, а также предотвращая распространение неисправности по шинам и нарушение работы всей распределительной системы.
III. Средневольтное электрощитовое оборудование (СВ) — Редакция экспертов
3.1. Диапазон напряжений, ключевая роль в системе и конструктивные архитектуры
Средневольтное (СВ) электрощитовое оборудование работает в критически важном переходном диапазоне напряжений, обычно до 36 кВ переменного тока. Конструктивно это оборудование выполняет ключевую роль «спинки» в электросети, отвечая за эффективное прием большого объема электроэнергии из высоковольтной трансмиссионной сети и надежный распределение ее по региональным подстанциям или крупным промышленным потребителям. Подавляющее большинство средневольтного оборудования проектируется в металлических герметичных конструкциях. Этот прочный технический выбор не только структурный, но и необходим для обеспечения надежной работы изоляции, изоляции опасных живых частей и гарантии эксплуатационной безопасности в условиях работы с более высокими напряжениями.
3.2. Основные отрасли применения и инженерные решения по средству гашения дуги
Средневольтное оборудование является операционным ядром электросистем для критически важной инфраструктуры, включая крупные промышленные парки, обширные нефтехимические предприятия, гипермассивные центры обработки данных, важные транспортные узлы и крупные медицинские комплексы. Поскольку средневольтные системы должны надежно управлять как значительно более высокими напряжениями, так и гораздо более крупными кратковременными токами короткого замыкания, встроенные в них автоматические выключатели должны обладать мощными и надежными возможностями гашения дуги.
Инженеры преимущественно выбирают между двумя доминирующими технологиями в области средневольтного оборудования: вакуумными автоматическими выключателями (ВАВ) или автоматическими выключателями на шестифториде серы (SF₆-автоматические выключатели). Вакуумные автоматические выключатели обеспечивают превосходные характеристики гашения дуги, имеют компактную конструкцию и не содержат загрязняющих сред, что делает их современным основным выбором в приложениях средневольтного оборудования и признанным стандартом с точки зрения экологической устойчивости. Исторически автоматические выключатели на SF₆ демонстрировали исключительные свойства изоляции и гашения дуги, и до сих пор применяются в верхней части диапазона средних напряжений. Однако значительное давление со стороны отрасли на поиск альтернатив обусловлено тем, что шестифторид серы является мощным парниковым газом.
Это видео, представленное профессиональными инженерами, предлагает подробное рассмотрение внутренней конструкции и принципов работы средневольтного электрощитового оборудования (СВ электрощитовое оборудование) с использованием наглядных анимаций и понятных схем. Просмотр этого визуального материала позволит вам получить интуитивное и более глубокое понимание того, как автоматические выключатели, разъединители и заземлители взаимодействуют для обеспечения управления, изоляции и защиты цепи.
Как работает средневольтное электрощитовое оборудование? Объяснение с анимацией и схемой.
(Этот ресурс напрямую способствует пониманию внутренних механизмов средневольтного электрощитового оборудования.)
3.3. Фокус на безопасности средневольтного оборудования: Критическая важность защиты от дуговых пробоев (Уникальный контент)
С точки зрения строгой инженерной позиции, наиболее серьезной угрозой, которую представляет средневольтное электрощитовое оборудование, является риск возникновения внутреннего дугового пробоя (дуговой разряд). Это катастрофическое явление генерирует огромное количество тепла и давления, способное привести к взрывному разрушению оборудования и создать непосредственную смертельную опасность для обслуживающего персонала. Следовательно, при проектировании и изготовлении всех современных средневольтных электрощитовых установок необходимо строго соблюдать жесткие стандарты защиты от дуговых пробоев.
В стандарте IEC введена классификация IAC (классификация по внутренним дуговым пробоям), которая использует обозначения такие, как AFL (защита спереди) или AFLR (защита спереди, сбоку и сзади), для количественной определения минимального уровня удержания оборудования при внутренней неисправности в интересах безопасности персонала. Средневольтный шкаф, сертифицированный с обозначением AFLR, означает, что его конструкция специально разработана для выдерживания огромной тепловой энергии и давления, возникающих при внутреннем дуговом пробое, без катастрофического разрушения.

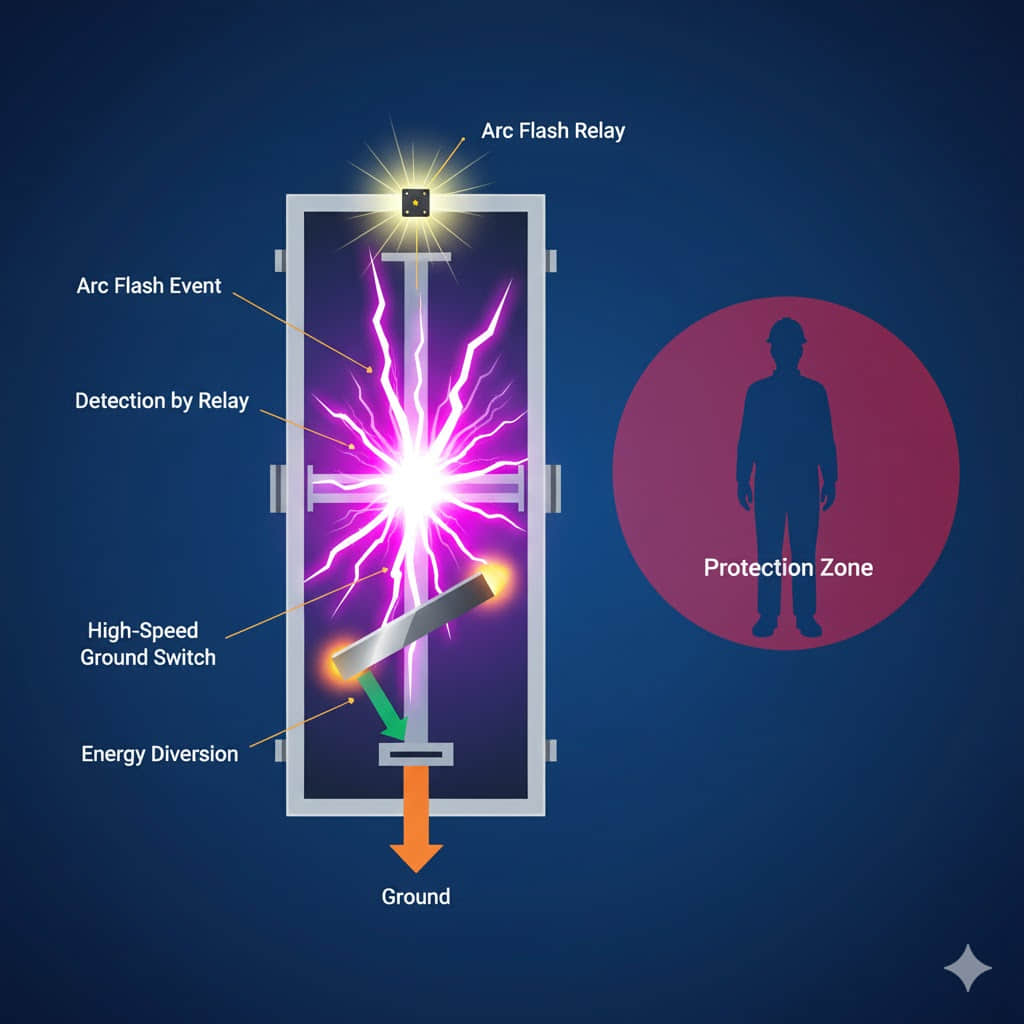

Современные блоки средневольтного и высоковольтного электрощитового оборудования снижают этот риск с использованием сложных высокоскоростных технологий, включая специализированные каналы сброса давления, реле защиты от дуговых пробоев (с использованием оптических датчиков для быстрого обнаружения неисправностей) и сверхвысокоскоростные заземляющие переключатели. Эти системы работают совместно для быстрого гашения или отвода энергии дуги за миллисекунды — такое быстрое действие является обязательным для обеспечения защиты человеческой жизни и поддержания целостности системы.
Примечание:При заказе средневольтного электрощитового оборудования внимание к его классу защиты IAC должно иметь преимущество над номинальным классом напряжения. В инженерной практике средневольтный шкаф с номинальным напряжением 36 кВ, не имеющий сертификации AFLR, несет значительно более высокий риск для безопасности, чем сертифицированный шкаф AFLR с номинальным напряжением 12 кВ. Приоритетное обеспечение безопасности персонала является главной целью при проектировании любой средневольтной системы.
IV. Высоковольтное электрощитовое оборудование (ВВ)
4.1. Диапазон напряжений, роль в трансмиссии и критически важные стандарты
Высоковольтное (ВВ) электрощитовое оборудование проектируется для работы с самыми высокими напряжениями в всей электросистеме — обычно превышающими 36 кВ переменного тока и часто достигающими сотен киловольт. Его основная функция — не распределение, а передача электроэнергии в больших объемах; оно используется напрямую на электростанциях и вдоль длинномерных трансмиссионных сетей. Эта критическая роль обеспечивает высокоэффективную транспортировку огромных объемов электроэнергии по основной инфраструктуре электросети. Учитывая огромные риски и уровни энергии, связанные с ним, проектирование высоковольтного оборудования в первую очередь соответствует всемирно признанным, непреклонным стандартам, таким как IEEE C37.20.3 и всеобъемлющая серия IEC 62271. Эти стандарты уделяют первостепенное внимание эксплуатационной надежности, гарантированной целостности изоляции и способности выдерживать экстремальные условия возникновения неисправностей.

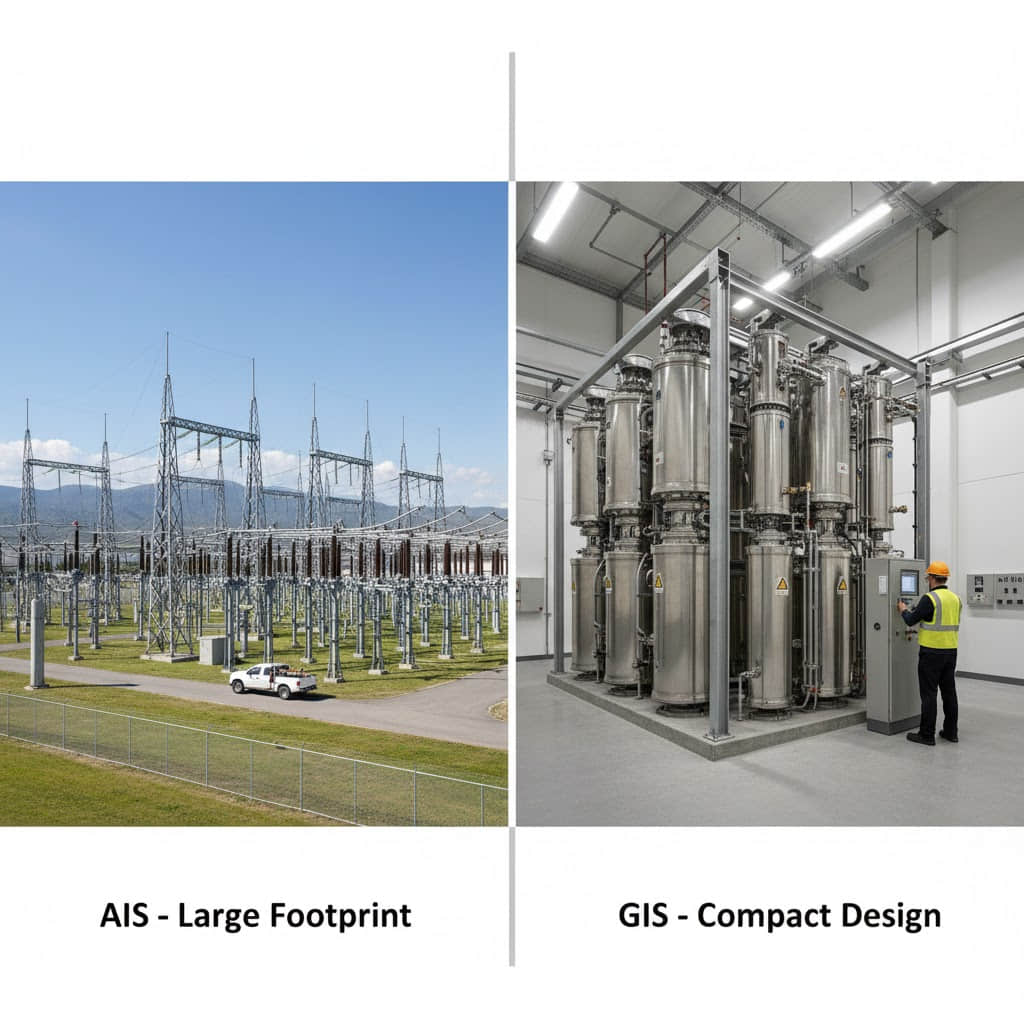

4.2. Технология изоляции: Инженерный компромисс между АИС и ГИС
Высоковольтное электрощитовое оборудование в основном использует две принципиально разные конструкции изоляции, что требует от инженеров принятия важных компромиссов на основе ограничений по месту установки, экологических факторов и бюджетных рамок.
Аэробазисное электрощитовое оборудование (АИС):Это традиционное решение имеет относительно низкую начальную стоимость и использует открытую конструкцию зажимов, полагаясь на окружающий воздух в качестве основного изоляционного средства. Такая конструкция требует значительных площадей земли и больших электрических зазоров, что делает ее подходящей преимущественно для пригородных или сельских районов с достаточным доступным пространством.
Газоизоляционное электрощитовое оборудование (ГИС):Эта технология отличается чрезвычайной компактностью — все живые части полностью заключены в герметичный металлический корпус, наполненный сжатым газом SF₆ высокого давления. ГИС обеспечивает превосходные изоляционные характеристики и отличную устойчивость к загрязнениям, что делает его предпочтительным выбором для компактных городских подстанций, подземных установок или объектов с суровыми экологическими условиями. Примечательно, что требуемая площадь земли для решения на основе ГИС обычно составляет лишь около 10% от площади, необходимой для АИС при эквивалентном уровне напряжения.
4.3. Сценарии применения и максимальные задачи проектирования (Редакция экспертов)
Высоковольтное оборудование в основном используется в крупнейших электросистемах, обслуживая основные трансмиссионные подстанции и крупные объекты электрогенерации. Его проектирование должно успешно справляться с самыми сложными техническими задачами, которые ставит перед собой отрасль. В частности, это достижение исключительно высокой прочности изоляции для выдерживания импульсных напряжений от молний и сильных переключительных перенапряжений без возникновения пробоев.
Оборудование также должно обладать высокой механической прочностью, чтобы выдерживать огромные электромагнитные силы, возникающие при коротком замыкании, а также последствия стихийных бедствий, таких как землетрясения. Наконец, оно должно гарантировать надежную возможность переключения и разрыва цепи, обеспечивая безопасное и решительное открытие цепи в самых экстремальных сценариях токов короткого замыкания без возникновения необратимых повреждений самого автоматического выключателя — это свидетельство строгости инженерных решений и критической важности оборудования для системы.
V. Основное сравнение и инженерный выбор
5.1. Сравнительный анализ трех основных классов (таблица)
Для облегчения принятия важных инженерных решений три основные категории электрощитового оборудования должны быть тщательно сравнены по ключевым техническим характеристикам:
5.2. Основные конструктивные форматы и обслуживаемость: Критический компромисс
Для средневольтных систем, а также в возрастающей степени для высоконагруженных низковольтных установок инженеры сталкиваются с важным компромиссом между первоначальной стоимостью и долгосрочной доступностью системы. Этот выбор в первую очередь заключается в определении внутреннего конструктивного формата оборудования.
Оборудование с фиксированной конструкцией имеет самую низкую первоначальную стоимость и простейшую конструкцию. Однако у него есть существенный эксплуатационный недостаток: любое необходимое обслуживание или замена автоматического выключателя или функционального узла требует полного обесточивания всего участка шины, что неизменно приводит к широкомасштабному отключению электроэнергии.
Напротив, оборудование с выдвижной конструкцией имеет более высокую капитальную стоимость, но предоставляет исключительные эксплуатационные преимущества. Эта превосходная конструкция позволяет операторам физически выдвигать модули автоматических выключателей и измерительных трансформаторов из их отсеков, эффективно изолируя их без необходимости обесточивания основных шин. Эта возможность, известная как «обслуживание на живых шинах», является ключевой особенностью, обеспечивающей высокий уровень непрерывности обслуживания в критически важной инфраструктуре.
Совет: При выборе средневольтного электрощитового оборудования для объектов с крайне высокими требованиями к непрерывности электроснабжения, таких как центры обработки данных, больницы или промышленные объекты с высокой производительностью, оборудование с выдвижной конструкцией является единственным жизнеспособным инженерным решением, независимо от более высоких первоначальных инвестиций. Этот конструктивный выбор минимизирует критическое время простоя.
5.3. Инженерные компромиссы при выборе среды изоляции: Производительность против экологического влияния (Редакция экспертов)
Выбор среды изоляции электрощитового оборудования представляет собой важное инженерное решение, которое существенно влияет на производительность, общую стоимость и экологический след оборудования. Газ SF₆ исторически предоставлял непревзойденную диэлектрическую прочность и свойства гашения дуги как в средневольтном, так и в высоковольтном сегментах, благодаря чему стал ключевым для создания компактной конструкции технологии ГИС.
Тем не менее, инженеры вынуждены срочно сталкиваться с серьезными экологическими последствиями использования SF₆ — самого мощного известного парникового газа, потенциал глобального потепления которого в 23 500 раз превышает такой у CO₂. Любые утечки наносят тяжелый долгосрочный ущерб окружающей среде, и это реальность стимулирует широкий поиск отрасли жизнеспособных альтернатив. Вакуумная технология, преимущественно используемая в средневольтном сегменте, пользуется большой популярностью благодаря своей чистоте, экологической безопасности и длительному сроку службы. Однако применение этой технологии в сверхвысоковольтных (СВВ) системах все еще сталкивается с серьезными техническими вызовами.
VI. Новые тенденции эпохи и перспективы будущего — Редакция экспертов
6.1. Цифровизация и переход к прогностическому обслуживанию (PdM)
Традиционное обслуживание электрощитового оборудования в значительной степени основывается на регулярно запланируемых остановках — подходе, основанном на времени, который часто является неэффективным и по своей природе несет повышенные риски. Поэтому современный энергетический сектор стремительно переходит к цифровому электрощитовому оборудованию и мониторингу состояния. Этот трансформационный переход становится возможным благодаря интеграции высокоточных неинвазивных датчиков (например, волоконно-оптических температурных датчиков и сложных устройств для мониторинга частичных разрядов) в сочетании с мощными коммуникационными модулями.
Эти умные устройства способны осуществлять непрерывное реальное мониторирование критических внутренних параметров, включая температуру, влажность, активность частичных разрядов (ЧР) и состояние износа контактов. Анализируя этот непрерывный поток больших данных, система может точно оценивать текущее состояние оборудования, прогнозировать оставшийся срок службы и, следовательно, обеспечивать реализацию прогностического обслуживания (PdM). Успешная реализация PdM кардинально сокращает количество незапланируемых простоев и значительно оптимизирует использование как ресурсов для обслуживания, так и рабочего времени технических специалистов — что представляет собой будущее надежной эксплуатации электросетей.
6.2. Экологическая революция в области изоляции: Альтернативные решения для замены SF₆ (Редакция экспертов)
На глобальном уровне, особенно в Европейском Союзе, ускоренные ограничения и приближающийся запрет на использование газа SF₆ стимулируют глубокую экологическую революцию во всей отрасли производства электрощитового оборудования. Интенсивное развитие и широкое внедрение альтернативных решений для замены SF₆ являются одним из наиболее критически важных и востребованных направлений в современной электротехнике.
Например, электрощитовое оборудование без использования SF₆, в котором в качестве изоляционного средства применяются заменители, такие как сухой воздух, азот или новые смеси фторкетоновых газов, активно поступает на рынок — особенно для средневольтного диапазона 12 кВ — 40,5 кВ. Этот важный переход не является лишь экологическим предпочтением; он быстро становится основополагающим требованием для соответствия будущим рыночным стандартам и обеспечения долговечности оборудования в условиях постоянно меняющихся регулирующих норм.
VII. Заключение — Редакция экспертов
7.1. Обобщение функций и операционная единство
Низковольтное, средневольтное и высоковольтное электрощитовое оборудование вместе образуют важную, стабильную основу современной электросистемы. Несмотря на значительные различия в возможности по работе с напряжением, их общая инженерная цель остается единой: обеспечить безопасное, надежное управление током, изоляцию и немедленную защиту от неисправностей. Низковольтное оборудование в первую очередь ориентировано на безопасность конечных пользователей, средневольтное обеспечивает важную стабильность критической распределительной «спинки» сети, а высоковольтное оптимизировано для макроуровневой эффективности передачи электроэнергии в больших объемах. Вместе они гарантируют целостность и непрерывность подачи электроэнергии от места производства к потреблению.
7.2. Критическая важность для современной сети и критерии выбора инженера
Электрощитовое оборудование выступает в роли неотъемлемой «нервной системы» современной электросети, определяя надежность, безопасность, устойчивость и обслуживаемость системы. Для современных инженеров по электротехнике решения о выборе оборудования больше не могут основываться только на базовых параметрах напряжения и тока. Комплексные технические требования должны тщательно учитывать баланс между защитой от внутренних дугов (безопасность), выдвижной конструкцией (обслуживаемость), цифровым потенциалом (умные функции) и альтернативными решениями для замены SF₆ (соответствие экологическим нормам). Этот многокритериальный подход является обязательным для обеспечения оптимизированного и действительно адаптированного к будущим вызовам проектирования системы.
VIII. Часто задаваемые вопросы (FAQ) — Редакция экспертов
В1: Почему высоковольтное (ВВ) электрощитовое оборудование обычно размещается на открытом воздухе (АИС), а средневольтное (СВ) и низковольтное (НВ) — преимущественно внутри помещений?О: Это различие в первую очередь обусловлено требованиями к расстояниям изоляции и экономической ценностью использования земельных площадей. Высокие уровни напряжения (особенно свыше 100 кВ) требуют огромных электрических зазоров и значительных расстояний изоляции для предотвращения пробоя по воздуху, что делает аэробазисное электрощитовое оборудование (АИС) наиболее экономичным выбором — обычно оно размещается на открытых подстанциях на открытом воздухе. Напротив, средневольтное и низковольтное оборудование требует значительно меньших зазоров, и размещение их внутри помещений или зданий с использованием компактных металлических герметичных конструкций предпочтительно, так как это обеспечивает защиту от пыли, влаги и коррозии, а также — что особенно важно — экономит дорогую земельную площадь в городах и промышленных зонах.
В2: Что такое «выдвижная конструкция» и почему она считается ключевым преимуществом для средневольтного электрощитового оборудования?О: Выдвижная конструкция — это важная конструктивная особенность, позволяющая механически «выдвигать» основные компоненты (например, автоматические выключатели и измерительные трансформаторы) из шкафа электрощитового оборудования по рельсам, безопасно отключая их от основной шины. Ее ключевое преимущество заключается в возможности «обслуживания на живых шинах», то есть обслуживание, испытание или замена неисправного компонента могут осуществляться без необходимости обесточивания участка основной шины. Эта возможность имеет решающее значение, так как позволяет соседним линиям питания оставаться под напряжением — что существенно повышает непрерывность обслуживания сети, а это абсолютная необходимость для критических нагрузок, таких как центры обработки данных и больницы.
В3: Какова функция шестифторида серы (SF₆) в электрощитовом оборудовании, и почему в настоящее время в отрасли идет процесс его постепенного отказа?О: В средневольтном и высоковольтном электрощитовом оборудовании газ SF₆ выполняет двойную функцию — выступает как превосходное изоляционное средство и средство для гашения дуги. Его исключительно высокая диэлектрическая прочность и способность гашать дугу стали ключевыми для создания компактной конструкции газоизоляционного электрощитового оборудования (ГИС). Однако SF₆ — это чрезвычайно мощный парниковый газ, потенциал глобального потепления которого превышает такой у CO₂ более чем в 23 500 раз. Этот серьезный экологический риск стал основным мотивом для срочного перехода отрасли на альтернативы без использования SF₆, такие как сухой воздух или смеси фторкетоновых газов.
В4: Как «внутренняя компартментация» низковольтного электрощитового оборудования влияет на практику проведения работ по обслуживанию?О: Внутренняя компартментация использует прочные металлические или изоляционные перегородки для физического разделения функциональных узлов внутри шкафа низковольтного оборудования — например, камеры шины, камеры автоматического выключателя и камера кабельных соединений. Эта конструкция существенно повышает как безопасность, так и надежность во время обслуживания. Если инженер работает в одном отсеке (например, в кабельной камере), случайная неисправность или контакт не могут легко распространиться на другие подключенные к напряжению отсеки (например, на камеру шины), тем самым предотвращая каскадные сбои и обеспечивая важную защиту для персонала, выполняющего работы по обслуживанию.
В5: Какие конкретные стратегии проектирования используют инженеры для снижения риска дуговых пробоев в средневольтном электрощитовом оборудовании?О: Инженеры в первую очередь применяют три ключевые многоуровневые стратегии для минимизации риска дуговых пробоев:
Конструктивное удержание: Использование шкафов с высоким классом защиты IAC (например, AFLR), конструкция которых обеспечивает устойчивость корпуса к внутреннему взрывному давлению и тепловой энергии, возникающим при неисправности.
Сверхбыстрая изоляция: Применение реле защиты от дуговых пробоев, которые обнаруживают дугу с помощью оптических датчиков света и отправляют сигнал на отключение автоматического выключателя или сверхвысокоскоростные заземляющие переключатели за миллисекунды. Это ограничивает длительность дуги до безопасного уровня.
Ограничение энергии: На этапе проектирования расчет доступного тока короткого замыкания и выбор быстро действующих предохранителей или ограничителей тока для ограничения пикового значения и длительности тока короткого замыкания — что фундаментально снижает общую энергию дугового разряда.
