Руководство по безопасной эксплуатации и устранению неисправностей КОСН

Протоколы безопасности перед эксплуатацией: подход «Ноль травм»

При работе с коммутационным оборудованием среднего напряжения нет никакого места для ошибок. Подход «Ноль травм» — это не просто корпоративный слоган, а единственный способ гарантировать, что каждый техник вернется домой здоровым. Прежде чем взглянуть на схему или коснуться рукоятки, мы создаем безопасную зону, защищающую как оператора, так и критически важное инфраструктурное оборудование. Это руководство является основой для документа «Коммутационное оборудование среднего напряжения: руководство по безопасной эксплуатации и устранению неисправностей», где на первом месте стоит сохранение жизни.

Обязательные стандарты индивидуальной защитной экипировки и соответствие стандарту NFPA 70E

Никогда не подходите к подключенному к сети щиту без надлежащей защитной экипировки. Мы строго соблюдаем стандарты NFPA 70E для снижения рисков дуговых разрядов. Просто надеть каску недостаточно: вам нужна специальная одежда с классом защиты от дугов (AR), подобранная по результатам расчета энергии возможного дугового разряда для конкретного коммутационного оборудования среднего напряжения.

Комплект защиты от дугов: Убедитесь, что класс тепловой защиты (cal/cm²) превышает потенциальную энергию взрыва, указанную на маркировке оборудования.
Изолирующие перчатки: Для работ со средним напряжением используйте резиновые перчатки класса 2 и выше, перед использованием всегда проверяйте их на наличие протечек с помощью воздушного теста.
Защитные щитки для лица и балаклавы: Они обязательны для защиты от расплавленной распыленной меди и интенсивного УФ-излучения при возникновении неисправности.
Защита слуха: Операции по переключению могут быть громкими; защитите слух от механического щелчка выключателя.

Система пяти блокировок «Пять запретов»: разъяснение принципов

Механические ошибки могут привести к взрывам. Именно поэтому система пяти блокировок «Пять запретов» является основой безопасности современного коммутационного оборудования, особенно надежных металлокапсулированных установок, например, КОСН КУН28-12. В компании WEISHO мы рассматриваем эти блокировки как последнюю линию защиты от человеческих ошибок, благодаря которым оборудование физически не позволяет выполнить опасную операцию.

Пять обязательных блокировок:

Запрет отключения под нагрузкой: Нельзя выдернуть изолятор или выкатить тележку с выключателем, пока на нем действует нагрузка.
Запрет ложного замыкания: Автоматический выключатель не закроется, если тележка не находится полностью в положении «Тестирование» или «Эксплуатация».
Запрет заземления под напряжением: Нельзя закрыть заземляющий выключатель, если основной цепь подключена к сети.
Запрет включения с активным заземлением: Выключатель не может быть закрыт, если заземляющий выключатель находится в рабочем положении.
Запрет доступа к живым частям: Нельзя открыть дверь кабельного отсека, пока система подключена к напряжению.

Правила блокировки и маркировки (LOTO) для изоляции источников энергии

Довериться тому, что выключатель открыт, недостаточно — нужно гарантировать, что он останется в этом положении. Наши процедуры LOTO предусматривают установку физических замков на механизм выдвижения и шторки для полной изоляции системы от источников энергии.

Изолировать: Выкатить вакуумный автоматический выключатель в положение «Тестирование/Отключение».
Заблокировать: Установить индивидуальный навесной замок на механизм шторок и рукоятку выключателя.
Маркировать: Четко указать на бирке, кто держит ключ, дату блокировки и конкретную причину отключения оборудования.
Проверить: Перед установкой заземлений всегда используйте сертифицированный детектор напряжения, чтобы убедиться в отсутствии напряжения в системе.

Проверка окружающей среды и контроль давления SF₆

Перед началом работы я всегда осматриваю рабочую зону. Высокая влажность, скопление пыли или утечка газа могут превратить надежный изолятор в проводящий путь. Независимо от того, работаете ли вы с коммутационным оборудованием на основе SF₆ или вакуумным, ключевыми моментами являются соблюдение протоколов безопасности и внимательность к окружающей среде.

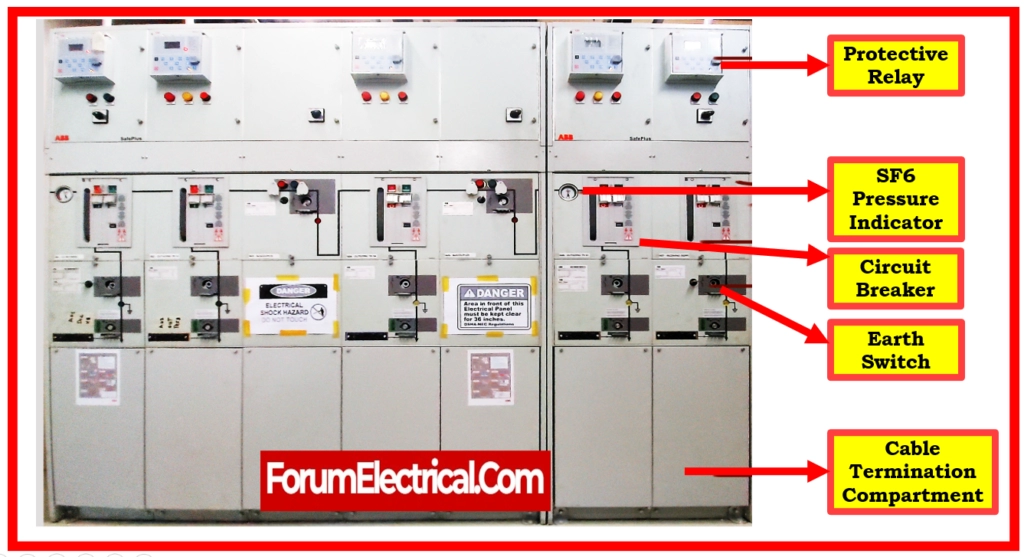

Манометры SF₆: Для газоизолированных установок (GIS) убедитесь, что стрелка манометра находится уверенно в зеленой зоне. Низкое давление снижает способность оборудования гасить дуги.
Контроль влажности: Проверьте работоспособность обогревателей, предотвращающих конденсацию. Влага на шинах — одна из основных причин пробоев изоляции.
Устранение физических препятствий: Очистите зону выдвижения от инструментов, лестниц и мусора, которые могут помешать перемещению тележки с выключателем.

Стандартные процедуры эксплуатации (SOP) коммутационного оборудования среднего напряжения

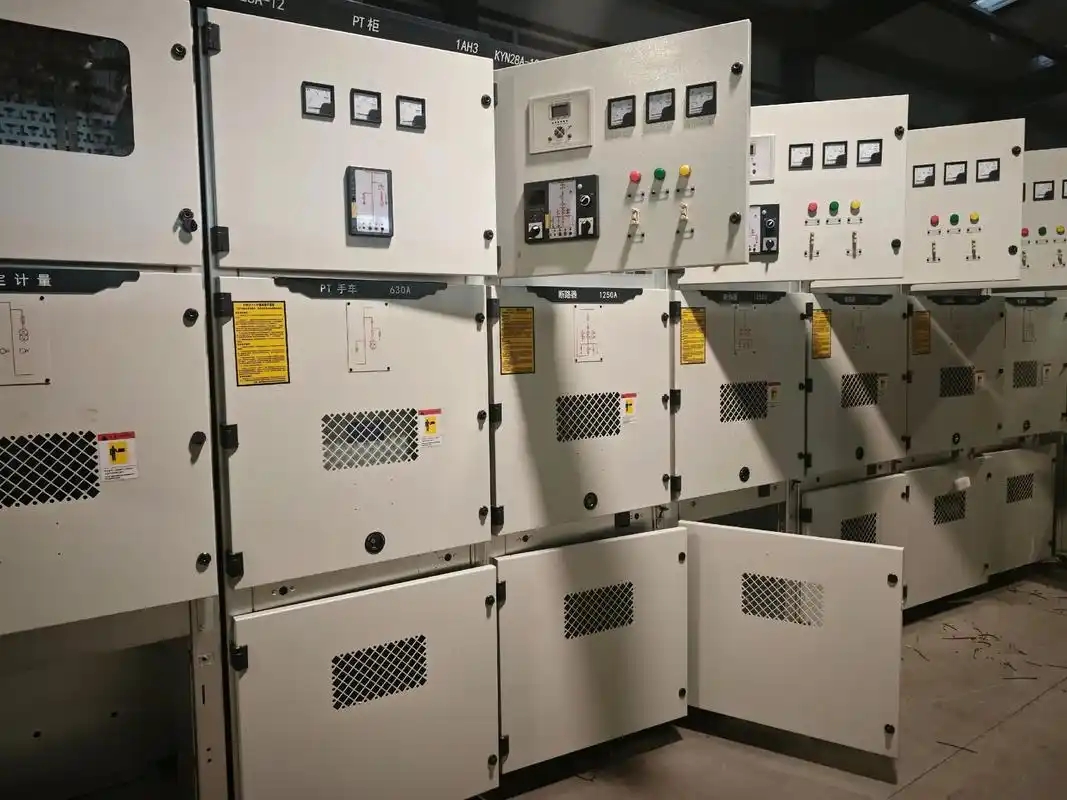

Руководство по безопасной эксплуатации и устранению неисправностей КОСН

Установление строгой стандартной процедуры эксплуатации (СОП) является основой безопасности объекта

При работе с средне напряжным распределительным оборудованием нет места для импровизации. Каждое движение должно быть продуманным, а каждый контроль — документированным. Мы подходим к работе с этими системами с четким принципом: сначала проверка, потом эксплуатация. Ниже приведены основные операционные протоколы, которые мы соблюдаем для обеспечения безопасности персонала и долговечности оборудования.

Проверочный список визуального осмотра изоляторов и шины

Перед любыми механическими операциями или испытаниями обязательен тщательный визуальный осмотр. Это не просто быстрый взгляд, а систематическая проверка, направленная на выявление неисправностей шины до возникновения пробоев. Мы обращаем внимание на специфические признаки деградации, которые часто остаются незамеченными при быстром обходе объекта.

Состояние изоляторов: Осмотреть все эпоксидные и керамические изоляторы на предмет следов разрядов, трещин или сильного скопления пыли. Грязь при высокой влажности образует проводящий путь.
Соединения шин: Проверить соединения на наличие потемнения. Если медь или алюминий выглядят потемневшими или «сожженными», это свидетельствует о перегреве из-за ослабленных контактов.
Чужеродные предметы: Убедиться, что в отсеке нет инструментов, грызунов или мусора, оставшихся после предыдущего технического обслуживания.
Клеммы кабелей: Осмотреть кабели на наличие признаков механического напряжения, а при использовании маслонаполненных клеммных коробок — на наличие утечек масла.

Пошаговая инструкция по выдвижению/вдвижению вакуумного выключателя

Процесс выдвижения/вдвижения является одной из наиболее ответственных операций при эксплуатации средне напряжного распределительного оборудования. Он позволяет перевести выключатель из положения «Тестирование/Отключено» в положение «Эксплуатация». Соблюдение правильной процедуры выдвижения/вдвижения выключателя на 11 кВ предотвращает возникновение дуговых разрядов и механических заклиниваний.

Проверка состояния: Убедиться, что выключатель находится в положении «Открыто». Механические блокировки, как правило, не позволяют производить выдвижение/вдвижение при закрытом выключателе, но никогда не полагайтесь исключительно на блокировки.
Установка рукоятки: Открыть защитный люк механизма выдвижения и полностью вставить рукоятку.
Вдвижение (положение «Эксплуатация»): Вращать рукоятку по часовой стрелке. При замыкании основных контактов вы почувствуете сопротивление. Продолжать вращение до появления индикации положения «Эксплуатация» или «Подключено».
Выдвижение (положение «Тестирование»): Вращать рукоятку против часовой стрелки для извлечения выключателя. Остановиться, когда индикатор покажет положение «Тестирование».
Проверка выравнивания: При обслуживании высокопроизводительного внутреннего вакуумного выключателя перед приложением усилия проверяйте выравнивание тележки, чтобы избежать повреждения механизма защитного люка.

Ручное и электрическое включение/выключение

Современное средне напряжное распределительное оборудование обеспечивает два способа управления выключателем: электрический (удаленный/локальный) и ручной. Понимание разницы между этими методами имеет важное значение для диагностики неисправностей и реагирования на чрезвычайные ситуации.

Электрическое управление: Это стандартный метод, используемый в обычных эксплуатационных условиях через систему СКАДА или локальную панель управления. Он основан на работе катушки замыкания и катушки отключения. Если выключатель не реагирует на электрическое управление, проверяйте напряжение управления и логику работы реле.
Ручное управление: Используется преимущественно во время технического обслуживания или при отключении электропитания. Необходимо вручную натянуть пружину замыкания с помощью рукоятки натяжения (если это не сделал электродвигатель). После появления индикации «Пружина натянута» нажмите механическую зеленую кнопку «ЗАКРЫТЬ».

Примечание о безопасности: При ручном замыкании выключателя всегда стоите сбоку (не прямо перед оборудованием), чтобы минимизировать риск поражения при возможном возникновении неисправности. Для получения точных данных о циклах натяжения пружины обратитесь к эксплуатационному руководству вашего конкретного образца распределительного оборудования типа КУН28-12.

Матрица распространенных неисправностей и методов их устранения

Руководство по безопасной эксплуатации и устранению неисправностей КОСН

Даже при использовании высокотехнологичных инженерных решений эксплуатационные условия могут нарушить работу оборудования. При возникновении простоев необходимо действовать по системе, чтобы быстро выявить корень проблемы. Ниже мы разбираем наиболее распространенные неисправности средне напряжного распределительного оборудования и эффективные методы их устранения.

Диагностика неисправности при невозможности электрического замыкания

Если вакуумный выключатель (ВВ) не закрывается при подаче электрического сигнала, проблема, как правило, кроется не в основном силовом контуре, а вторичной цепи управления.

Проверка напряжения управления: Убедиться, что напряжение соответствует номиналу катушки замыкания. Часто причиной становится перегоревший предохранитель в цепи управления.
Проверка блокировок: Система пятизащитных блокировок предназначена для предотвращения опасных операций. Если тележка выключателя не находится в строго фиксированном положении «Тестирование» или «Эксплуатация», цепь электрического замыкания остается разомкнутой.
Осмотр вторичных разъемов: Ослабленные вспомогательные соединения не передают сигнал замыкания на исполнительный механизм.

Решение проблем с невозможностью механического замыкания

Если электрический сигнал подается корректно, но выключатель все равно не работает, стоит обратить внимание на механическую часть системы.

Проверка энергонакопителя: Убедиться, что пружина замыкания полностью натянута. Если электродвигатель натяжения не справляется с функцией, необходимо проверить конечный выключатель или сам двигатель.
Проверка на заклинивание механизма: Засохшая смазка или попавшие внутрь частицы мусора могут заблокировать защелкивающий механизм. Для диагностики выполняется ручная проверка (при отключенном питании), позволяющая выявить места повышенной жесткости.
Осмотр на механические повреждения: Проверить приводной шток и защелки на наличие физических деформаций или износа, которые препятствуют удержанию выключателя в положении «Закрыто».

Устранение ложных отключений и настройка реле

Ложные отключения нарушат технологический процесс и создают путаницу у персонала. В большинстве случаев это не связано с неисправностью оборудования, а является следствием неверной калибровки защитных устройств.

Проверка настроек реле: При чрезмерной чувствительности защитных реле обычные пусковые токи (например, при запуске мощных электродвигателей) могут вызывать срабатывание.
Проверка логики антипульсации: Убедиться в исправной работе реле антипульсации. Если сигнал замыкания сохраняется при наличии неисправности в сети, выключатель не должен совершать повторных циклов «замыкание–размыкание».
Проверка чувствительности к земным токам: Проверить, не регистрирует ли трансформатор нулевой последовательности (ТНП) помехи или паразитные токи, что приводит к ложным срабатываниям.

Борьба с перегревом соединений шин

Перегрев является тихим врагом металлокорпусного распределительного оборудования. Практически всегда его причина — повышенное сопротивление в местах соединений.

Проверка затяжки крепежных элементов: В ходе эксплуатации вибрации ослабляют болты соединений шин. Проверка крутящего момента во время плановых остановок для технического обслуживания является обязательной процедурой.
Устранение поверхностной оксидации: Окисные пленки на контактах меди увеличивают сопротивление. Необходимо очистить контактные поверхности и нанести электропроводящую смазку.
Инструментальная диагностика: Термовизионная съемка позволяет выявить горячие точки на работающем оборудовании. Однако для точной диагностики во время остановки используется метод измерения сопротивления контактов вакуумного выключателя, который позволяет количественно оценить состояние соединений и контактов.

Современные методы технического обслуживания и диагностики

Для обеспечения долговечности средне напряжного распределительного оборудования визуальный осмотр недостаточен. Необходимо использовать специализированные диагностические инструменты, чтобы оценить состояние изоляции и силовых контактов изнутри. Эффективный план профилактического обслуживания распределительного оборудования включает не только очистку и затяжку соединений, но и сбор количественных данных, отражающих степень старения оборудования.

Измерение сопротивления контактов и микроомметрические испытания

Со временем болтовые соединения и контакты выключателей могут ослабевать или окисляться, что приводит к образованию участков повышенного сопротивления и опасному перегреву. Стандартный мультиметр не способен выявить такие малейшие отклонения. Для диагностики используется специализированный микроомметр (дуктор).

Метод проведения: Через закрытые контакты выключателя или соединения шин пропускается большой постоянный ток (обычно 100 А).
Предел допустимых значений: Сопротивление измеряется в микрооммах.
Сравнительный анализ: Результаты сравниваются с показателями, полученными при заводских приемочных испытаниях (ЗПИ). Любое значительное превышение (например, более чем на 50%) свидетельствует о деградации контактных поверхностей и требует немедленных мер по устранению дефекта.

Мониторинг частичных разрядов для ранней диагностики

Испытание распределительного оборудования на частичные разряды является золотым стандартом предиктивного обслуживания. Частичные разряды — это мелкие электрические искры внутри изоляции, которые не создают прямой пробой, но постепенно разрушают диэлектрик.

Онлайн-мониторинг: С помощью сенсоров транситорных земных напряжений (ТЗН) и ультразвуковых датчиков можно обнаружить активность частичных разрядов на работающем оборудовании в режиме реального времени.
Интерпретация данных: Постоянные тресковые звуки или высокие показатели уровня шума (в децибелах) указывают на наличие внутренних пустот в изоляции или поверхностных разрядов. Раннее выявление таких дефектов предотвращает пробои, приводящие к полной негодности оборудования.

Проверка герметичности вакуумной камеры и видаль-тестирование

При диагностике неисправностей вакуумных выключателей проверка уровня вакуума в коммутирующей камере является критически важной процедурой. При утечке вакуума выключатель теряет способность гашения дуги.

Видаль-тест/высоковольтное испытание: Для проверки герметичности вакуумной камеры между разомкнутыми контактами ВВ приложяется высокое переменное напряжение.
Критерии приемки/отказа: При сохраненной герметичности вакуумная камера выдерживает испытательное напряжение без пробоя. Если возникает пробой (искрообразование), это означает потерю вакуума — камера подлежит немедленной замене.

Современные конструктивные решения для повышения безопасности

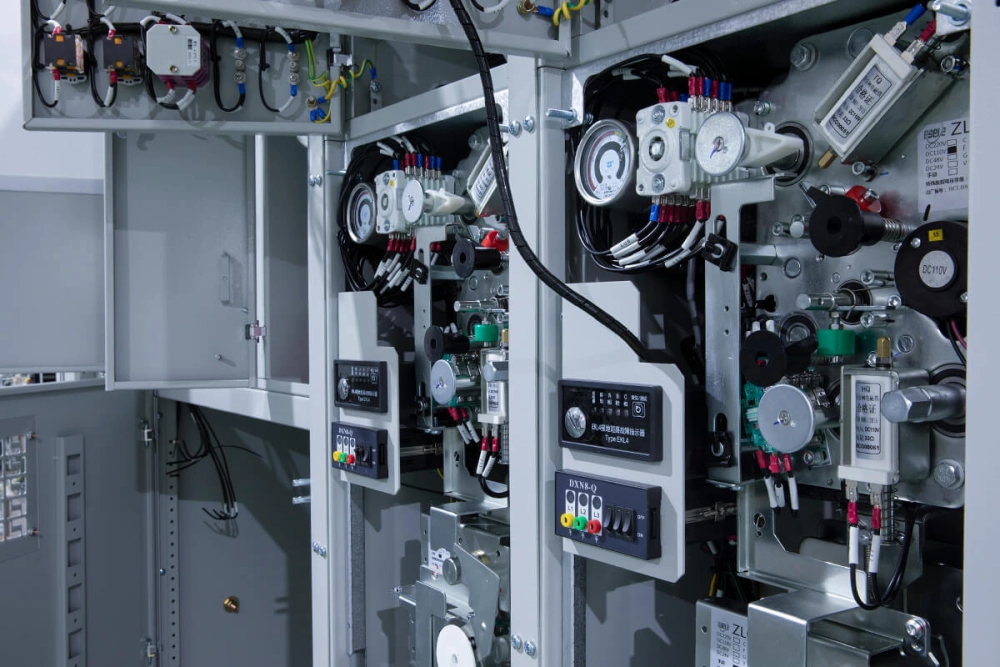

Руководство по безопасной эксплуатации и устранению неисправностей КОСН

Стойкие к дуговым разрядам конструкции и соответствие стандарту IEC 62271-200

Безопасность не является дополнительным требованием — она лежит в основе нашего инженерного подхода. Наше средне напряжное распределительное оборудование проектируется в строгом соответствии со стандартом IEC 62271-200. Такое соответствие гарантирует, что при возникновении внутренней дуговой неисправности оборудование выдерживает огромное давление и высокую температуру, не подвергаясь катастрофическому разрушению.

Основной нашей стратегией защиты является надежная защита средне напряжного оборудования от дуговых разрядов. Мы используем специальные каналы сброса давления, которые направляют горячие газы и плазму вверх, через верхнюю часть корпуса, а не позволяют им выброситься через передние двери, где находятся обслуживающий персонал. Этот эффект «дымохода» имеет решающее значение для спасения жизни людей. Понимание механизмов, приводящих к разрушению вакуумных выключателей при дуговых разрядах, побуждает нас усилять элементы металлокорпусного распределительного оборудования с помощью толстостенных стальных перегородок. Благодаря этому создаются отдельные изолированные отсеки для шин, кабелей и выключателей.

Интеллектуальная интеграция с системами СКАДА и цифровыми реле

Самое безопасное место для персонала во время коммутационных операций — вне зоны поражения дуговым разрядом. Современная интеграция с системами СКАДА обеспечивает возможность удаленного мониторинга и управления, фактически исключая человека из опасной зоны. Мы переходим далеко за рамки простых механических блокировок, реализуя цифровые уровни защиты.

Основные решения цифровой интеграции для обеспечения безопасности:

Характеристика	Преимущество в части безопасности
Удаленное выдвижение/вдвижение	Позволяет персоналу производить выдвижение/вдвижение выключателей на безопасном расстоянии, исключая попадание в зону опасности в наиболее критические моменты.
Цифровые реле	Обеспечивают скорость устранения неисправностей в миллисекундах (обычно 3–5 циклов), что существенно ограничивает энергию дугового разряда.
Постоянный мониторинг	Постоянное онлайн-мониторинг данных испытаний распределительного оборудования на частичные разряды и температуры шин для предсказания отказов до их возникновения.
Зонная селективная блокировка (ЗСБ)	Снижает тепловое и механическое напряжение на оборудовании за счет обмена данными между реле, что позволяет изолировать неисправность только ближайшим выключателем.

Часто задаваемые вопросы (ЧЗВ)

Как часто нужно проводить техническое обслуживание средне напряжного распределительного оборудования?

Мы рекомендуем использовать многоуровневый график технического обслуживания для обеспечения надежной работы системы. Ежемесячно выполняйте визуальный осмотр соединений проводов и наличия скоплений влаги. Раз в квартал проводите термовизионную диагностику, чтобы выявить перегретые контакты до их выхода из строя. Глубокое техническое обслуживание — включая функциональные испытания реле и механических блокировок — планируйте раз в полгода. Если оборудование эксплуатируется в агрессивных условиях, увеличьте частоту обслуживания, чтобы предотвратить непредвиденные простои.

Каковы основные причины выхода распределительного оборудования из строя?

Отказы обычно возникают по трем основным причинам:

Тепловые неисправности: Ослабленные болты или окисление контактов, приводящие к их перегреву.
Пробой изоляции: Чаще всего вызывается высокой влажностью, пылью или частичными разрядами (ЧР), которые постепенно снижают диэлектрическую прочность материала.
Механические заклинивания: Засыхание смазки или усталость механизма энергонакопления пружинного типа.

Важную роль играют также внешние факторы: надежная защита подстанции от молнии и качественное заземление являются критически важными для предотвращения повреждения элементов распределительного оборудования от перенапряжений.

В чем разница в безопасности между АИС и ГИС?

В воздушно-изолированном распределительном оборудовании (АИС) для изоляции используется воздух — это обеспечивает доступность компонентов, но делает их более уязвимыми к воздействию внешних загрязнителей, таких как пыль и влага. В газоизолированном распределительном оборудовании (ГИС) токоведущие части герметизированы в резервуарах с газом SF₆. С точки зрения безопасности, ГИС обеспечивает лучшую защиту от случайного контакта с токоведущими частями и дуговых разрядов в ограниченных пространствах, но требует строгого контроля плотности газа для поддержания целостности изоляции.

Как убедиться, что вакуумный выключатель можно безопасно выдвинуть?

Безопасность этой операции обеспечивается системой пятизащитных блокировок. Прежде всего визуально убедитесь, что индикатор состояния вакуумного выключателя (ВВ) показывает положение «Открыто» (обычно зеленый цвет). Убедитесь, что защитный люк изолятора закрыт, а заземляющий выключатель включен — если это предусмотрено вашей стандартной процедурой эксплуатации (СОП). Механизм выдвижения должен физически блокировать возможность установки рукоятки, если выключатель находится в закрытом положении. Перед началом процедуры выдвижения обязательно проверьте отсутствие напряжения с помощью детектора напряжения.
