I. Введение: Сердце энергосистемы

Преобразователи повышения и понижения напряжения — это незаменимые электромагнитные устройства, предназначенные в первую очередь для регулирования уровня напряжения переменного тока (ПТ). Те, что повышают напряжение, доводят его до сверхвысоких значений, а те, что понижают — тонко снижают его до нужного уровня. Эти «тяжелоатлетики» энергетики являются обязательными компонентами любой современной энергосистемы и работают по принципу электромагнитной индукции, обеспечивая эффективную передачу электроэнергии.

Они позволяют транспортировать электроэнергию на огромные расстояния от электростанций до каждого потребителя с минимальными потерями и максимальной надежностью. По сути, эти преобразователи удачно решают ключевой инженерный противоречие: как обеспечить максимальную эффективность передачи за счет высокого напряжения и одновременно гарантировать безопасность эксплуатации за счет понижения напряжения при конечном использовании.

Преобразователи повышения и понижения напряжения: основные принципы и роль в энергосистеме

— Основные выводы для читателя —

∙ Основное назначение: Преобразователи используют электромагнитную индукцию для изменения напряжения переменного тока; устройства повышения напряжения увеличивают его, а понижения — снижают.∙ Конструктивное отличие: Соотношение числа витков проводов, называемое витковым соотношением, является определяющим физическим параметром. Для преобразователей повышения напряжения требуется соблюдение условия N₂ > N₁, а для понижения — N₁ > N₂.∙ Сохранение энергии: Идеальный преобразователь не изменяет мощность (Pвх = Pвых), то есть напряжение и ток находятся в обратно пропорциональной зависимости.∙ Ключевые области применения: Преобразователи повышения напряжения необходимы на выходе электростанций для передачи электроэнергии на большие расстояния, тогда как преобразователи понижения используются для локального распределения и питания конечного потребительского оборудования.∙ Инженерный аспект: Реальные преобразователи имеют медные и железные потери, поэтому оптимизация эффективности является центральным элементом грамотного электротехнического проектирования.

II. Основной принцип работы преобразователя

Преобразователь — это статическое электротехническое оборудование, работающее по закону электромагнитной индукции Фарадея. Он передаёт электроэнергию между двумя или более обмотками посредством динамического магнитного поля, при этом между обмотками отсутствует прямое контакт по электропроводимости (за исключением автотрансформаторов).

1. Определение и основная механика

Типовой преобразователь состоит из трёх основных компонентов: первичной обмотки (N₁), вторичной обмотки (N₂) и магнитопровода. При подаче напряжения переменного тока V₁ на первичную обмотку в магнитопроводе возникает переменный магнитный поток Φ(t) в соответствии с законами Ленца и Фарадея. Этот изменяющийся магнитный поток пересекает вторичную обмотку, вызывая в ней индукцию переменной электродвижущей силы (ЭДС), то есть напряжения V₂.

Важно помнить, что преобразователь может эффективно работать только в цепи переменного тока, поскольку возникновение индукционной ЭДС требует непрерывного изменения магнитного потока.

Преобразователи повышения и понижения напряжения: основные принципы и роль в энергосистеме

2. Основные внутренние компоненты

Первичная обмотка N₁ — это катушка, подключенная к источнику питания, которая задает входное напряжение системы. Вторичная обмотка N₂ соединена с нагрузочной стороной и подает преобразованное выходное напряжение.

Магнитопровод, как правило, собран из стопленных ламинатов электротехнической стали с высокой магнитной проницаемостью. Он играет ключевую роль в концентрировании и направлении магнитного потока. Эта важная конструктивная особенность минимизирует магнитную утечку и значительно повышает эффективность передачи энергии.

3. Основное уравнение трансформатора: Физика изменения напряжения (экспертный взгляд)

С инженерной точки зрения работа трансформатора строго определяется отношением числа витков его обмоток. При принятии модели идеального трансформатора — которая удобно игнорирует потери и магнитную утечку — математические связи между напряжением, числом витков и током строго формулируются следующим образом:

V₂/V₁ = N₂/N₁ = I₁/I₂

В этом классическом уравнении V₁ и V₂ — это соответственно первичное и вторичное напряжение, N₁ и N₂ — соответствующее число витков, а I₁ и I₂ — первичный и вторичный ток. Витовое отношение, математически определяемое как Nотнош = N2 / N1, остается основным параметром, определяющим тип и эксплуатационные характеристики любого трансформатора.

4. Постоянная частота: Характерная черта переменного тока

Важно понимать, что трансформатор как устройство на основе электромагнитной индукции по своей сути не предназначен для изменения частоты источника питания. Это означает, что независимо от того, повышается или понижается напряжение, выходная частота f2 всегда равна входной частоте f1.

fвх = fвых

Этот принцип постоянства частоты подчеркивает, что трансформатор выполняет только эквивалентную передачу мощности и не осуществляет преобразование частоты или коррекцию формы волны — это существенное отличие от современных силовых электронных преобразователей, таких как преобразователи постоянного тока или преобразователи переменного тока в постоянный.

Прилагаемое видео наглядно демонстрирует явление электромагнитной индукции, показывает различия в конструкции повышающих и понижающих трансформаторов и визуально объясняет основное уравнение трансформатора. Это отличный материал для закрепления фундаментальных знаний о физике, рассмотренной выше.

III. Повышающий трансформатор: получение высокого напряжения

1. Назначение и определение

Назначение повышающего трансформатора точно отражается в его названии: он предназначен для преобразования низкого входного переменного напряжения (V1) на первичной обмотке в значительно более высокое выходное переменное напряжение (V2) на вторичной обмотке. Такое повышение напряжения является важнейшим начальным этапом в системе длинномагистрального электропередачи.

2. Конструктивные особенности и отношение числа витков

Ключевая конструктивная особенность повышающего трансформатора — то, что число витков вторичной обмотки (N2) обязательно больше числа витков первичной обмотки (N1). Это приводит к тому, что отношение числа витков становится больше единицы.

N2>N1→Коэффициент трансформации= N2/N1>1На высоковольтной стороне (вторичной обмотке) используется большее число витков, но, как правило, более тонкий провод. Такой конструктивный компромисс позволяет экономить материалы и пространство при одновременном обеспечении устойчивости к высокому напряжению.

3. Зависимость между напряжением и током: секрет эффективности, основанный на формуле потерь I²R

Согласно уравнениям для идеального трансформатора и принципу сохранения мощности (Pin=Pout), работа повышающего трансформатора — при повышении напряжения — неизбежно приводит к пропорциональному снижению силы тока. Эта зависимость обусловлена законами физики и не может быть изменена.

V2>V1→I2<I1Такое существенное снижение силы тока является основной физической и экономической основой для длинномагистрального электропередачи. Потери мощности (Ploss) в процессе передачи в основном обусловлены активными потерями (так называемыми медными потерями), которые рассчитываются по формуле Ploss=I²R. При использовании повышающего трансформатора для увеличения напряжения с Vниз до Vвысок сила тока I уменьшается пропорционально, а потери мощности Ploss снижаются в квадратной степени от коэффициента снижения тока.

∙ Совет для линийных электромонтеров и инженеров: Основная экономическая причина, по которой энергетические компании инвестируют миллиарды в строительство сверхвысоковольтных (СВВ) линий электропередачи, проста: удвоение напряжения теоретически снижает потери при передаче электроэнергии до одной четверти от исходного значения.

4. Основные области применения

Самое важное место установки повышающего трансформатора — это начало энергосистемы, то есть сторона генерации электроэнергии.

∙ На выходе электростанции: Эти гиганты энергосистемы мгновенно преобразуют умеренное напряжение, вырабатываемое турбинами (обычно от 10 кВ до 25 кВ), до уровней сверхвысокого напряжения (например, 220 кВ, 500 кВ или даже 1000 кВ), чтобы эффективно подать электроэнергию в основную сеть электропередач для длинномагистрального транспортировки.

∙ Подключение возобновляемых источников энергии: В распределенных ветряных парках или крупных солнечных электростанциях с фотоэлектрическими модулями повышающие трансформаторы являются обязательным компонентом — они увеличивают вырабатываемое напряжение до значений, соответствующих стандартам электропередач, обеспечивая надежное объединение потоков электроэнергии и синхронизацию с сетью.

IV. Понижающий трансформатор: доставка электроэнергии в дома

1. Назначение и определение

Понижающий трансформатор выполняет обратную функцию по сравнению с повышающим: его основная задача — принимать входное переменное напряжение повышенного уровня (V1) и безопасно снижать его до значительно более низкого выходного напряжения (V2). Это последний этап доставки энергии потребителям.

2. Конструктивные особенности и отношение числа витков

Ключевая конструктивная особенность понижающего трансформатора заключается в том, что число витков первичной обмотки (N1) обязательно значительно превышает число витков вторичной обмотки (N2). Следовательно, отношение числа витков будет меньше единицы.

N1>N2→Коэффициент трансформации= N2/N1<1

Хотя на низковольтной стороне (вторичной обмотке) меньше витков, провод для ее обмотки обычно имеет значительно больший диаметр. Такой более толстый провод необходим для безопасной передачи увеличенной силы тока и минимизации активных медных потерь (I²R), связанных с протеканием более сильного тока.

Преобразователи повышения и понижения напряжения: основные принципы и роль в энергосистеме

3. Связь между напряжением и током: безопасность и номинальная нагрузка

При работе понижающего трансформатора резкое снижение напряжения неизбежно приводит к соответствующему значительному увеличению силы тока. Этот баланс мощности обеспечивает соблюдение закона сохранения энергии.

V2<V1→I2>I1

Снижение напряжения на этапе распределения электроэнергии является обязательным мероприятием, обусловленным требованиями общественной безопасности и совместимости с потребительским оборудованием. Высокое напряжение представляет смертельную опасность для обслуживающего персонала и населения, а большинство бытовых и промышленных электронных устройств специально разработаны для безопасной работы при низком или стандартном сетевом напряжении.

4. Основные области применения

Понижающие трансформаторы распределены на средних и конечных этапах энергосистемы, выступая как ключевой элемент системы распределения электроэнергии.

∙ Районные подстанции: Эти объекты преобразуют сверхвысокое напряжение электропередач в высокое или среднее (например, 35 кВ, 10 кВ), которое затем используется для регионального распределения по городам или промышленным зонам.

∙ Распределительные трансформаторы (на опорах линий / на подставках): Эти хорошо знакомые уличные устройства выполняют последний критический этап снижения напряжения, преобразуя среднее напряжение в низкое (например, трехфазное 380 В или однофазное 220 В/110 В) для прямого использования домашними и коммерческими потребителями.

∙ Блоки питания электронных устройств: Практически каждый адаптер или зарядное устройство содержит небольшой понижающий трансформатор, иногда интегрированный в сложную электронную схему. Он служит для дальнейшего снижения сетевого напряжения (220 В/110 В) до низкого безопасного постоянного напряжения (например, 5 В, 12 В, 19 В), необходимого для работы чувствительных электронных компонентов.

V. Современные инженерные решения: эффективность и потери мощности в реальных условиях эксплуатации (акцент на надежность, эффективность, долговечность и безопасность)

С точки зрения опытного электротехника, хотя модель идеального трансформатора полезна для формирования базовых концепций, при проектировании и обслуживании в реальных условиях необходимо уделять первостепенное внимание двум ключевым показателям: потерям мощности и эффективности. Общие потери мощности (Ptotal) любого работающего трансформатора обычно делят на две основные категории: постоянные потери (железные потери) и переменные потери (медные потери).

Ptotal=Pжелезо+Pмедь

1. Постоянные потери: железные потери / потери в магнитопроводе (Pжелезо)

Железные потери возникают в магнитопроводе трансформатора и практически не зависят от силы нагрузочного тока — отсюда их название «постоянные» или холостые потери. Они состоят из двух компонентов.

∙ Потери на гистерезис: Рассеяние энергии обусловлено постоянными циклами намагничивания и размагничивания материала магнитопровода под действием переменного магнитного поля. Величина этих потерь прямо пропорциональна площади гистерезисной петли материала.

∙ Потери на вихревые токи: Колеблющееся магнитное поле индуцирует небольшие локальные замкнутые токи (вихревые токи) в самом электропроводящем материале магнитопровода. При прохождении через собственное сопротивление магнитопровода эти токи рассеивают энергию в виде тепла.

— Оптимизация конструкции —

Для минимизации железных потерь инженеры используют несколько ключевых подходов. Прежде всего, они применяют высококачественные низкопотерные электротехнические стали с низкой площадью гистерезисной петли и высокой магнитной проницаемостью. Кроме того, магнитопровод специально собирают из ламинций (слои тонких листов) или иногда из экзотических аморфных сплавов — это значительно увеличивает сопротивление пути вихревых токов, что позволяет резко снизить этот компонент потерь.

2. Переменные потери: медные потери (Pмедь)

Медные потери возникают как в первичной, так и во вторичной обмотках. Они обусловлены выделением тепла при протекании тока через сопротивление (R) материала обмоток. Поскольку величина этих потерь пропорциональна квадрату силы нагрузочного тока, их относят к категории переменных или нагрузочных потерь.

Pмедь=I1²R1+I2²R2

— Оптимизация конструкции —

Оптимизация медных потерь напрямую связана с управлением тепловым режимом трансформатора и ограничением его рабочей температуры. Основные методы оптимизации включают:

∙ Увеличение диаметра провода: Увеличение площади поперечного сечения проводника (A) приводит к снижению его электрического сопротивления (поскольку R обратно пропорционально A). Именно поэтому обмотки низковольтной стороны понижающих трансформаторов, через которые протекает большой ток, должны быть выполнены из толстого и прочного провода.

∙ Использование высокочистого материала: Применение высокочистого меди для обмоток обеспечивает минимальное возможное удельное сопротивление.

∙ Учет особенностей работы на высоких частотах: Для устройств, работающих на высоких частотах, инженерам необходимо также учитывать поверхностный эффект и эффект близости. Часто это требует применения специальных конструкций обмоток, например, многопроволочных литцевых проводов, чтобы эффективно снизить переменное сопротивление.

Преобразователи повышения и понижения напряжения: основные принципы и роль в энергосистеме

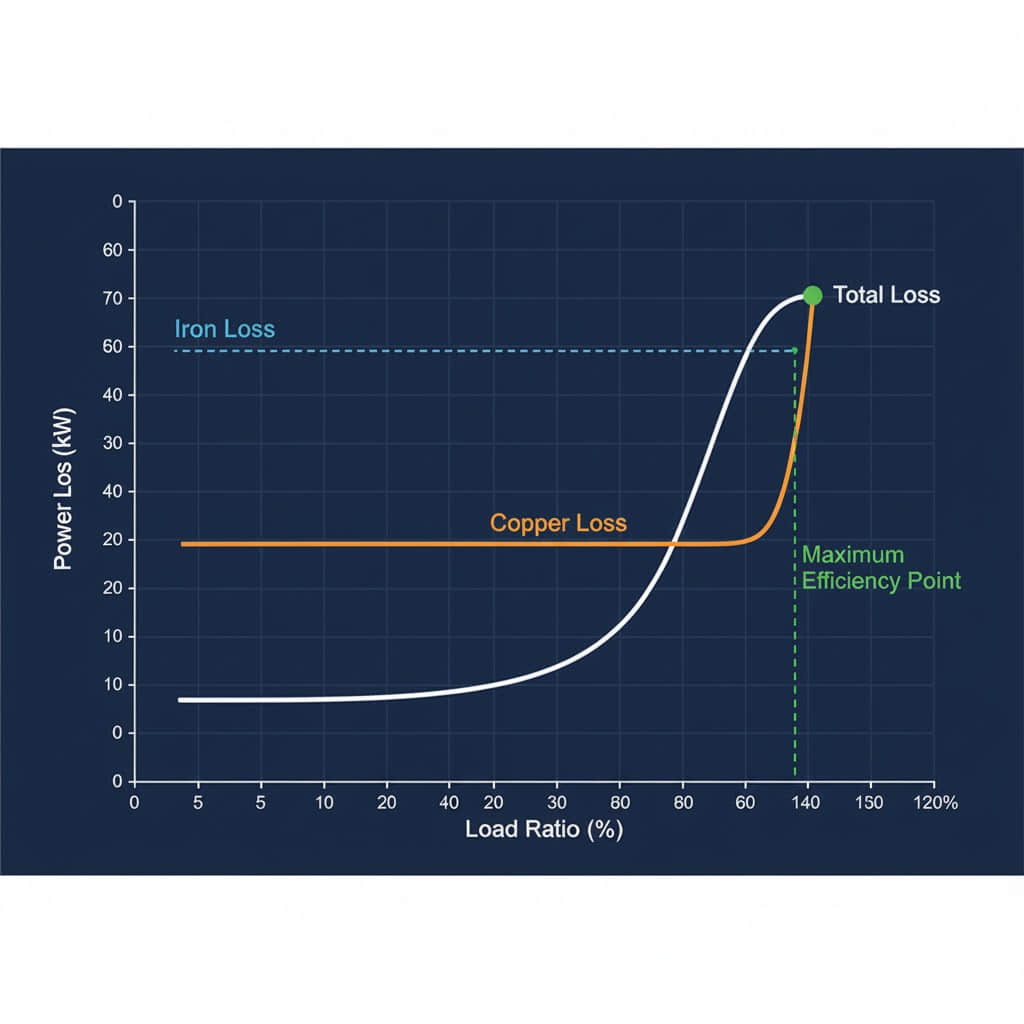

3. Эффективность трансформатора и экономичный режим работы

Эффективность трансформатора (η) определяется как отношение выходной мощности к входной мощности. Этот показатель является основным критерием оценки энергетических характеристик устройства.

η = Pout/Pin = Pout/(Pout+Ptotal)

∙ Оптимальный режим для максимальной эффективности: Максимальная эффективность трансформатора обычно достигается в момент, когда медные потери точно равны железным потерям (Pмедь=Pжелезо). При практическом инженерном проектировании распределительные трансформаторы часто оптимизируют так, чтобы их пиковая эффективность приходилась на коэффициент нагрузки в диапазоне 50–70% — это позволяет адаптироваться к характерному для них режиму работы с малой нагрузкой в течение большей части дня. Напротив, крупнейшие силовые трансформаторы проектируют так, чтобы их максимальная эффективность реализовывалась при значительно более высоких уровнях нагрузки.

VI. Основные отличительные признаки: повышающие и понижающие трансформаторы

Для упрощения понимания ключевых инженерных различий ниже представлена таблица, в которой обобщены фундаментальные различия между повышающими и понижающими трансформаторами по параметрам конструкции и областям практического применения.

Характеристика	Повышающий трансформатор	Понижающий трансформатор	Основные инженерные соображения
Основное назначение	Увеличение напряжения (Vout>Vin)	Снижение напряжения (Vout<Vin)	Номинальная мощность: определяет физические размеры и необходимую систему охлаждения.
Число витков вторичной обмотки (N2)	Больше, чем у первичной (N1)	Меньше, чем у первичной (N1)	Выбор сечения провода: высоковольтная сторона (больше витков) использует тонкий провод; низковольтная сторона (меньше витков) — толстый провод.
Коэффициент трансформации (N2/N1)	Nк>1	Nк<1	Класс изоляции: сторона с большим числом витков (высокое напряжение) требует повышенной изоляции от электрических напряжений и возможных пробоев.
Ток вторичной обмотки	Более низкий (I2<I1)	Более высокий (I2>I1)	Термоменеджмент: низковольтная сторона с высоким током выделяет больше тепла и более чувствительна к медным потерям.
Основные области применения	Длинномагистральная электропередача, электростанции	Местное распределение электроэнергии, снабжение домов и бытовых приборов	Условия установки: наружное исполнение с масляным охлаждением (сетевое оборудование) против внутреннего сухого исполнения (конечный потребитель).
Акценты в проектировании	Изоляция высоковольтной стороны и защита от атмосферных разрядов	Выносливость низковольтной стороны при коротком замыкании и обеспечение безопасности	Основная цель

VII. Практическое применение и специализированные аспекты

Трансформатор — это гораздо больше, чем простой «преобразователь напряжения» в электросети; его функциональность широко используется в специализированных областях электротехники и электроники.

1. Логистическая цепь передачи переменного тока

Современная энергосистема функционирует как единое слаженное «цикло повышения и понижения напряжения».

∙ Повышение напряжения: На электростанциях мощные повышающие трансформаторы увеличивают напряжение до сотен киловольт.∙ Транспортировка энергии: Электроэнергия передается по сверхвысоковольтным линиям, где крайне низкий ток минимизирует потери в линиях.∙ Понижение напряжения: На последующих подстанциях понижающие трансформаторы последовательно снижают напряжение до уровня регионального распределения.∙ Финальный этап: Распределительные трансформаторы на местах выполняют последнее снижение напряжения, обеспечивая безопасную подачу энергии в дома и завершая этот «энергетический релей».

2. Обязательное подключение возобновляемых источников энергии

Структура современной энергосистемы постоянно меняется — все больше переменных источников возобновляемой энергии (солнечных, ветровых) интегрируется в сети. Эти генераторы часто вырабатывают электроэнергию на относительно низких напряжениях, например, 690 В или 800 В у мощных инверторов солнечных электростанций.

Для подключения вырабатываемой энергии к высоковольтной сети электропередач требуются мощные повышающие трансформаторы, которые увеличивают напряжение до требуемых стандартов синхронизации — 35 кВ, 110 кВ или выше. Эти современные трансформаторы являются специализированным оборудованием и должны обладать продвинутыми характеристиками, например, улучшенной способностью продолжать работу при снижении напряжения (LVRT), чтобы справляться с естественными колебаниями напряжения в сети.

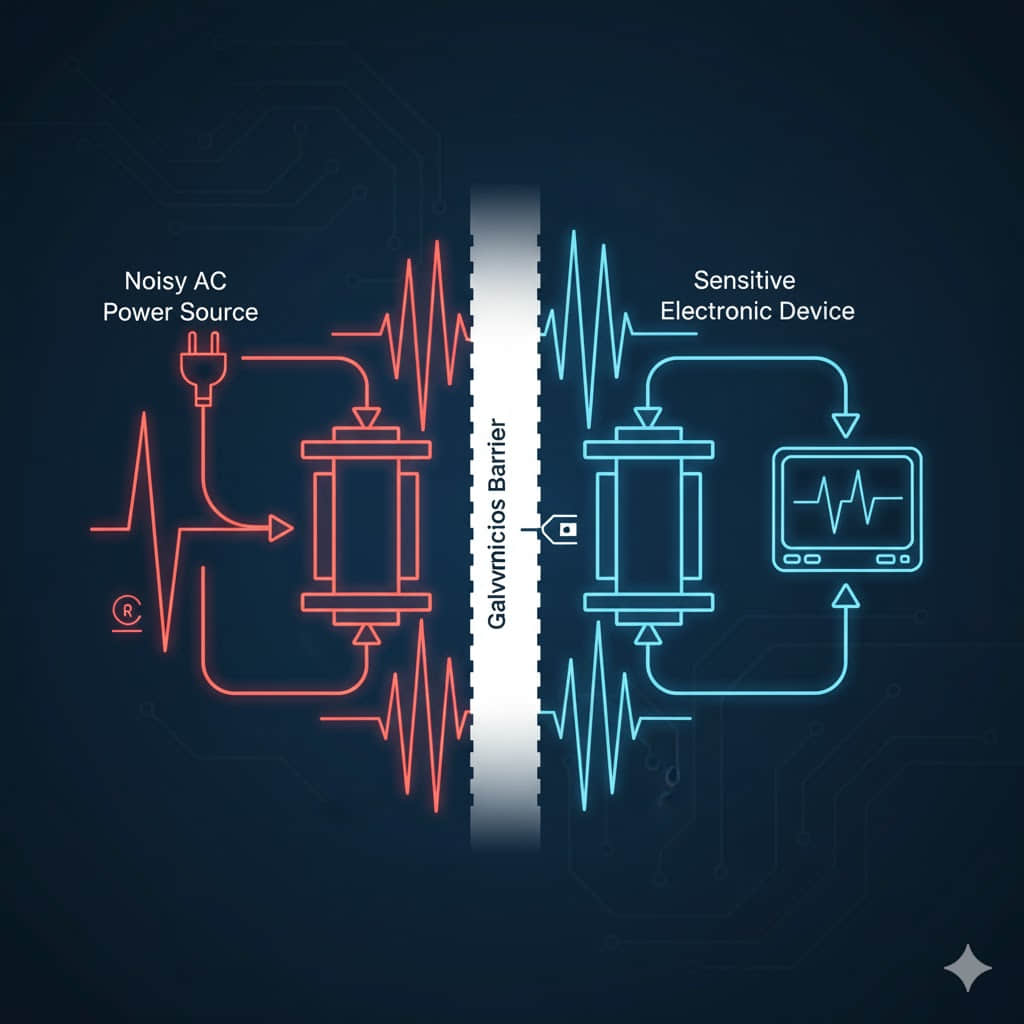

3. Электрическая изоляция и безопасность: незаслуженно забытый герой с коэффициентом трансформации 1:1 (высокоуровневое применение)

Это, без сомнения, одна из самых важных, но часто игнорируемых функций трансформатора, отвечающих за безопасность. Передача энергии осуществляется посредством магнитной связи, то есть между первичной и вторичной обмотками отсутствует прямое омческое соединение. Эта врожденная характеристика делает трансформатор идеальным устройством для обеспечения гальванической изоляции.

∙ Безопасность персонала: В чувствительных средах, например, в медицинских учреждениях (блоки питания операционных залов), устройствах для влажных помещений или испытательном оборудовании для технического обслуживания, используют трансформаторы изоляции — как правило, с коэффициентом трансформации 1:1. Они не изменяют величину напряжения, но полностью отделяют вторичную цепь от системы заземления первичной стороны, предотвращая опасные поражения электрическим током при замыканиях на землю или случайных коротких замыканиях.∙ Подавление помех: Слабая емкостная связь трансформатора является преимуществом для электробезопасности. Благодаря этому трансформаторы эффективно подавляют высокочастотные общемодовые помехи и переходные всплески напряжения, распространяющиеся по первичной силовой линии. Эта защитная функция обеспечивает безопасную работу чувствительного электронного оборудования на выходе и сохраняет целостность сигнала.

Преобразователи повышения и понижения напряжения: основные принципы и роль в энергосистеме

4. Совмещение импедансов в электронной технике

В специализированных областях телекоммуникаций и аудиоэлектроники трансформаторы выполняют особую задачу — совмещение импедансов.

∙ Принцип работы: Трансформатор обладает уникальной способностью преобразовывать импеданс нагрузки (ZL) в эквивалентный входной импеданс (Zin), который «видит» первичная обмотка. Это преобразование подчиняется закону квадрата коэффициента трансформации.

ZL/Zin=(N2/N1)²

∙ Практическое применение: Классический пример — выходной стадия аудиоусилителей. Здесь трансформатор используется для совмещения высокого выходного импеданса лампового или транзисторного усилителя с относительно низким входным импедансом громкоговорителя (обычно 4 Ом или 8 Ом). Тщательное совмещение импедансов гарантирует максимальную передачу мощности на громкоговоритель, что является ключом к оптимизации эффективности акустической системы и общего качества звучания.

VIII. Заключение: Основа электрификации

1. Ключевой итог: Два столпа переменного тока

Повышающие и понижающие трансформаторы, отличающиеся по уникальному коэффициенту трансформации, составляют основу современной электротехники. Первый предназначен для обеспечения высокоэффективной передачи электроэнергии, а второй — для гарантии безопасного и надежного ее распределения. Благодаря тонкой настройке процесса электромагнитной индукции эти устройства умело передают и распределяют энергию без изменения частоты, беспрепятственно соединяя огромную мощность электростанций с минимальными потребностями отдельных приборов.

2. Перспективы развития: Интеллектуальность, компактность и высокая скорость

Область трансформаторной техники постоянно развивается, стимулируемая глобальным переходом к энергетическим решениям с повышенной эффективностью, меньшими габаритами и расширенными интеллектуальными функциями.

∙ Эффективность нового поколения: Промышленность расширяет границы возможностей, используя передовые материалы — например, аморфные сплавы и даже экспериментальные сверхпроводящие обмотки. Цель — довести эффективность до 99,9% за счет дальнейшего снижения медных и железных потерь.

∙ Компактизация при высоких частотах: В области силовой электроники растущее использование высокочастотных трансформаторов позволяет кардинально уменьшить размеры и вес силовых модулей — например, тех, что используются в зарядных устройствах для электромобилей.

∙ Интеграция в умные сети: Трансформаторы все чаще оснащаются встроенными датчиками и коммуникационными модулями, превращаясь в «умные трансформаторы». Это развитие обеспечивает возможность реального времени дистанционного мониторинга, прогнозирования неисправностей и динамического управления нагрузкой — все эти функции являются критически важными для удовлетворения колеблющихся потребностей распределенных источников энергии и сложных современных электросетей.

Часто задаваемые вопросы (FAQ)

∙ Вопрос 1: В чем разница между трансформатором и блоком питания?

Ответ: Трансформатор — это основное электротехническое устройство, которое выполняет исключительно функцию повышения или понижения напряжения (переменный ток в переменный ток). Блок питания — это полноценная электронная система; он обычно содержит понижающий трансформатор (или аналогичную преобразовательную схему), выпрямитель (для преобразования переменного тока в постоянный) и стабилизатор, предназначенный для обеспечения стабильного и безопасного выхода постоянного тока (ПТ) для питания электронных устройств. По сути, трансформатор является лишь одной важной частью многих блоков питания.

∙ Вопрос 2: Почему трансформатор нельзя использовать с постоянным током (ПТ)?

Ответ: Основной принцип работы трансформатора основан на электромагнитной индукции. Согласно закону Фарадея, индукция электродвижущей силы во вторичной обмотке требует непременного изменения магнитного потока. Постоянный ток, протекающий по первичной обмотке, создает постоянное, неизменное магнитное поле, которое не может индуцировать никакого напряжения во вторичной обмотке. Кроме того, подача постоянного тока на первичную обмотку приведет к мгновенному возникновению сильного постоянного тока из-за низкого собственного сопротивления обмотки, что вызовет сильный перегрев и, скорее всего, выход обмоток из строя.

∙ Вопрос 3: Может ли трансформатор создавать энергию?

Ответ: Абсолютно нет. Трансформатор по своей сути — это устройство для преобразования и передачи энергии, а не источник энергии. В гипотетическом идеальном случае входная мощность равна выходной. На практике, из-за внутренних потерь выходная мощность всегда немного меньше входной (Pout<Pin), хотя современные трансформаторы обладают исключительно высокой эффективностью — обычно от 95% до более 99,9%. Трансформатор строго следует закону сохранения энергии.

∙ Вопрос 4: Что такое «автотрансформатор» и в чем его отличие от обычного трансформатора?

Ответ: Автотрансформатор работает с единственной обмоткой, часть которой используется как для первичной, так и для вторичной цепи. Его основные преимущества — меньшие габариты, повышенная эффективность и более низкая стоимость, особенно когда требуется небольшой коэффициент повышения или понижения напряжения (например, преобразование 220 В в 200 В). Однако у него есть критический недостаток: он не обеспечивает гальванической изоляции (так как первичная и вторичная цепи соединены проводником), поэтому не подходит для приложений, где требуется изоляция для обеспечения безопасности — например, в медицинском оборудовании или чувствительных испытательных установках.

∙ Вопрос 5: Что вызывает характерный гул трансформатора?

Ответ: Знакомый гул или жужжание обусловлено двумя основными физическими явлениями: магнитострикцией и электромагнитными силами.

∙ Магнитострикция: Материал магнитопровода претерпевает незначительные изменения физических размеров (расширение и сжатие) под действием переменного магнитного поля. Эти механические вибрации передаются окружающему воздуху, обычно с частотой 100 Гц или 120 Гц (в два раза выше частоты питающей сети).

∙ Электромагнитные силы: Переменный ток также генерирует электромагнитные силы между магнитопроводом и обмотками, а также внутри самих обмоток, вызывая небольшие структурные вибрации. Для снижения уровня шума обычно применяют жесткое крепление магнитопровода, пропитку обмоток эпоксидной смолой (у трансформаторов сухого типа) или оптимизацию конструкции магнитопровода для демпфирования механических колебаний.
