Различия и области применения однофазных и трехфазных трансформаторов

Что такое однофазный трансформатор?

Когда жители России говорят о «трансформаторе на столбе», который обеспечивает электропитанием дом или небольшой магазин, они почти всегда имеют в виду однофазный трансформатор. Это основной элемент системы распределения электроэнергии для жилых домов и малых коммерческих нагрузок.

Основы однофазных трансформаторов

Однофазный трансформатор — это электроустройство, которое:

Преобразует переменный ток одного напряжения в переменный ток другого напряжения
Работает от однофазного источника переменного тока (одна переменная напряженность в виде волны)
Использует электромагнитную индукцию для передачи энергии между обмотками без прямого электрического соединения

Основной принцип работы (простыми словами):

Первичная обмотка подключается к входной линии переменного тока (например, к распределительной линии напряжением 7,2 кВ).
Переменный ток в первичной обмотке создает магнитное поле в стальном сердечнике.
Это изменяющееся магнитное поле индуцирует напряжение во вторичной обмотке.
Отношение числа витков (витков первичной обмотки к виткам вторичной) определяет, является ли трансформатор понижающим (преобразование высокого напряжения в низкое) или повышающим (преобразование низкого напряжения в высокое).

У трансформаторов нет подвижных частей, именно поэтому они так надежны и эффективны при долгосрочном использовании.

Конструкция и основные компоненты

Типичная конструкция однофазного трансформатора включает в себя:

Сердечник – ламинированный сердечник из электротехнической стали (типов ЭИ, оболочечного или сердечникового типа), предназначенный для направления магнитного потока и снижения потерь
Первичная обмотка – медный или алюминиевый провод, подключенный к стороне высокого напряжения
Вторичная обмотка – медный или алюминиевый провод, подключенный к стороне нагрузки низкого напряжения
Изоляционная система – бумажная, эпоксидная или твердая изоляция, дополненная маслом или воздухом для обеспечения диэлектрической прочности и рассеивания тепла
Бак или корпус – стальной бак (для маслонаполненных трансформаторов) или шкаф, соответствующий стандартам NEMA (для сухих трансформаторов), предназначенный для механической защиты
Вводы и клеммы – вводы высокого напряжения, клеммы или зажимы низкого напряжения для монтажных подключений на объекте
Система охлаждения – естественная воздушная охлаждение (АН) или маслонаполненная система с естественной циркуляцией масла и естественной воздушной охлаждением (ОНАН) для надежной регулировки температуры

Наши трансформаторы разработаны с соблюдением требований к эффективности, установленных стандартами ЕАС и Минэнерго, что является критически важным для энергетических компаний, подрядчиков и владельцев объектов на российском рынке.

Распространенные типы однофазных трансформаторов

В системах распределения электроэнергии России преимущественно встречаются следующие типы:

Опорыные однофазные трансформаторы

Устанавливаются на опоры линий электропередачи
Маслонаполненные, защищенные от погодных воздействий
Обеспечивают электропитание воздушных линий для жилых домов и сельских территорий
Как правило, являются понижающими, преобразуют среднее напряжение в напряжение 120/240 В

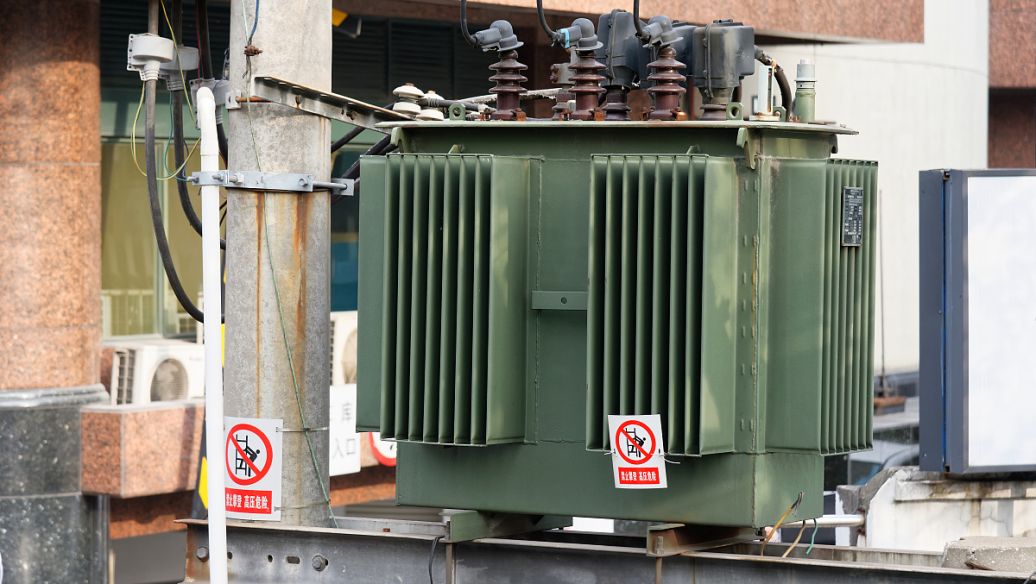

Трансформаторы, установленные на фундаментной плите

Располагаются на уровне земли, выполнены в виде запертых зеленых шкафов
Маслонаполненные, устойчивые к несанкционированному доступу, имеют конструкцию с закрытыми токоведущими частями
Используются в жилых массивах, на коммерческих площадках и в парковочных зонах
Идеально подходят для территорий, где по нормам или эстетическим требованиям предусмотрено подземное распределение электроэнергии

Оба типа трансформаторов распределения — опорыные и установленные на фундаментной плите — разработаны для эксплуатации на открытом воздухе, выдерживают суровые погодные условия и имеют длительный срок службы при минимальном обслуживании.

Типичные уровни напряжения и диапазоны мощности

Для российской электросети однофазные трансформаторы обычно используются как трансформаторы распределения низкого или среднего напряжения с следующими стандартными номиналами:

Уровни первичного (среднего) напряжения:

2,4 кВ, 4,16 кВ, 7,2 кВ, 7,62 кВ, 12,47 кВ, 13,2 кВ, 13,8 кВ, 24,9 кВ, 34,5 кВ (в зависимости от системы — напряжение между фазой и нейтралью или между фазами)

Уровни вторичного (низкого) напряжения:

120/240 В однофазное (для большинства жилых домов России)
240/480 В однофазное (для некоторых объектов легкой промышленности или сельских применений)

Типичные диапазоны мощности однофазных трансформаторов (кВА):

Малые трансформаторы для систем управления/промышленности: 0,5–25 кВА
Трансформаторы распределения для жилых домов: 10–50 кВА на дом или небольшое здание
Более мощные трансформаторы для сельских территорий/коммерческих объектов: до 167 кВА или 250 кВА на один трансформатор

Если возникает потребность в большей мощности или резервности, мы часто рекомендуем использовать группу однофазных трансформаторов, а не сразу переходить к трехфазному устройству — особенно на разобщенных сельских территориях или в зонах на периферии электросети.

Короче говоря, однофазные трансформаторы являются наиболее практичным и экономически выгодным решением для жилых домов, небольших зданий и малых нагрузок, где при выборе между однофазным и трехфазным питанием простота конструкции явно предпочтительнее чистой мощности.

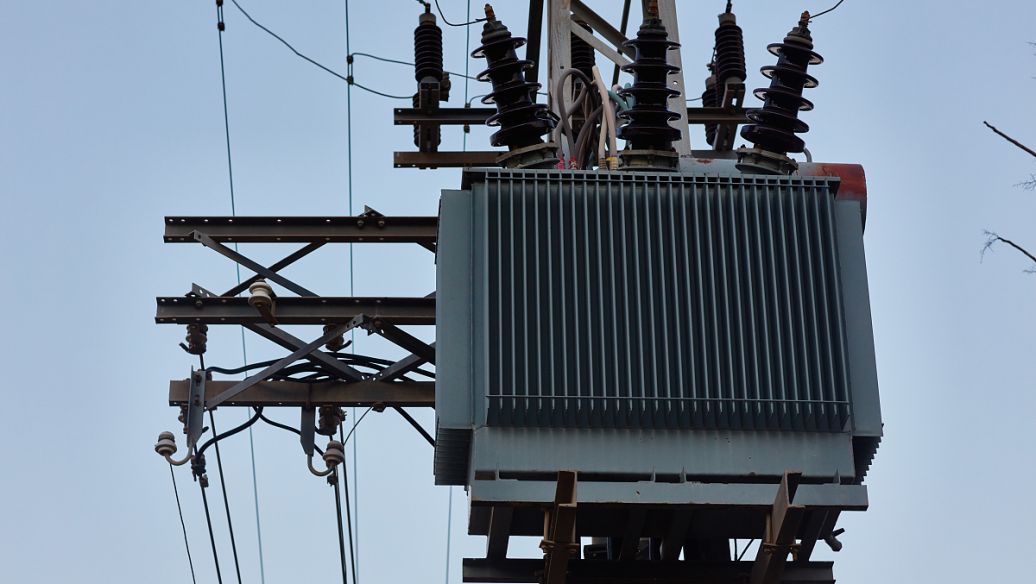

Что такое трехфазный трансформатор?

Трехфазный трансформатор предназначен для работы с трехфазным током, который является стандартом для промышленных и коммерческих объектов в России. Он использует три отдельные обмотки на общем магнитном сердечнике для повышения или понижения напряжения, при этом поддерживая равномерный сдвиг между фазами в 120°. Именно этот фазовый сдвиг обеспечивает более плавный и стабильный ток для мощных нагрузок и передачи электроэнергии на большие расстояния.

Принцип работы (Основы трехфазных трансформаторов)

По своей сути трехфазный трансформатор работает по тому же принципу, что и однофазный:

Первичные обмотки принимают переменный ток и создают изменяющееся магнитное поле в сердечнике.
Это поле взаимодействует с вторичными обмотками, индуцируя в них новое напряжение в зависимости от отношения числа витков.
Благодаря наличию трех фаз имеются три набора обмоток, каждая из которых передает фазу с сдвигом в 120°, что обеспечивает значительно более равномерное распределение нагрузки и большую мощность.

Конструкция сердечника: трехстворчатый и пятистворчатый типы

Большинство трехфазных трансформаторов в системах распределения и промышленности России относятся к одному из двух типов:

Трехстворчатый сердечник

По одному стержню на каждую фазу (А, B, C)
Компактный и эффективный, идеально подходит для большинства трансформаторов распределения среднего напряжения

Пятистворчатый сердечник

Дополнительные внешние стержни для более эффективного замыкания магнитного потока
Используется для крупных трансформаторов передачи электроэнергии, где важны низкий уровень шума и лучшая производительность при несимметричных нагрузках

В обоих случаях цель одна и та же: минимизация потерь, контроль температуры и стабильная производительность. Решения о конструкции сердечника часто тесно связаны с выбором защитного и коммутационного оборудования, например, высоковольтных распределительных устройств и автоматических выключателей.

Соединения обмоток трансформаторов: треугольник (Δ) и звезда (Y)

Обмотки трехфазных трансформаторов обычно соединяются по следующим схемам:

Треугольник (Δ)

Обмотки образуют замкнутый треугольник
Хорошо переносит высокие токи
Распространено на стороне высокого или среднего напряжения в промышленных и энергетических системах
Может продолжать работать (в ограниченных режимах) при некоторых видах неисправностей

Звезда (Y или Star)

Один конец каждой обмотки подключен к нейтральной точке
Поддерживает нагрузки между фазой и нейтралью, а также работу с несколькими уровнями напряжения
Часто используется на стороне распределения низкого напряжения для питания зданий и оборудования

Распространенные схемы соединения трехфазных трансформаторов включают Δ–Y, Y–Δ, Δ–Δ и Y–Y. Каждая схема выбирается в зависимости от способа заземления системы, поведения при неисправностях и типа нагрузки.

Фазовый сдвиг 120° и передача мощности

Фазовый сдвиг в 120° между тремя фазами является ключевым преимуществом трехфазного питания:

Мощность каждой отдельной фазы возрастает и убывает, но при суммировании получается практически постоянная передача мощности
Это обеспечивает меньшую вибрацию, более плавную работу и высокую эффективность для трехфазных асинхронных двигателей, приводов и тяжелого оборудования
По сравнению с пульсирующей мощностью однофазной системы, трехфазные системы поддерживают значительно большую мощность нагрузки при одинаковом номинале в кВА и сечении проводников

Для российских заказчиков, эксплуатирующих заводы, центры обработки данных или системы повышения напряжения для возобновляемых источников энергии, именно эта плавная и постоянная передача мощности делает трехфазные трансформаторы основой современной передачи электроэнергии и промышленного распределения.

Основные различия между однофазными и трехфазными трансформаторами

Различия и области применения однофазных и трехфазных трансформаторов

Когда я помогаю российским заказчикам выбирать между однофазными и трехфазными трансформаторами, я всегда начинаю с этих основных различий: число фаз, качество электроэнергии, габариты и долгосрочная стоимость.

Число фаз и форма мощности переменного тока

Однофазные трансформаторы работают с одной волной переменного тока.
Трехфазные трансформаторы используют три волны переменного тока, каждая с фазовым сдвигом 120°.

Результат:

Однофазный = пульсирующая мощность
Трехфазный = практически постоянная мощность на выходе (значительно более плавная для двигателей и мощных нагрузок)

Габариты, вес и конструктивные особенности

При одинаковом номинале в кВА трехфазный трансформатор обычно имеет:

Более компактные размеры на единицу мощности
Меньший вес на единицу мощности
Большую эффективность использования материалов

Однофазные трансформаторы:

Простая конструкция, монтаж на опоры или фундаментные плиты
Идеально подходят для разобщенных жилых районов и сельских территорий

Трехфазные трансформаторы:

Более тяжелые, часто используются с металлическими распределительными устройствами и более сложным оборудованием распределения электроэнергии на промышленных объектах. Например, комбинация с металлическими распределительными устройствами типа KYN550 является распространенной практикой в средневысоковольтных трехфазных системах.

Различия в эффективности

Трехфазные трансформаторы в целом характеризуются:

Более высокой эффективностью при больших номиналах кВА
Лучшей работой при непрерывных мощных нагрузках

Однофазные трансформаторы эффективны при низких и средних номиналах кВА, но при увеличении мощности их эффективность снижается по сравнению с трехфазными аналогами.

Передача мощности: пульсирующая vs практически постоянная

Однофазные:

Форма мощности меняется (возрастает и падает) за каждый цикл
Более сильное падение напряжения на длинных линиях при мощных нагрузках
Менее подходят для крупных двигателей и технологических нагрузок

Трехфазные:

Почти постоянная мощность на нагрузке
Двигатели работают более плавно, с меньшим нагревом и выше эффективностью
Оптимальный выбор для промышленных линий, центров обработки данных и крупных систем вентиляции, отопления и кондиционирования воздуха

Стоимость: покупка, монтаж и жизненный цикл

Первоначальная стоимость оборудования:

Однофазный трансформатор: дешевле при небольших номиналах кВА и простых монтажах
Трехфазный трансформатор: более дорогой в единичном экземпляре, но дешевле на единицу мощности при больших номиналах

Монтаж:

Однофазный: более простая проводка, легкий монтаж
Трехфазный: более сложный монтаж, но требуется меньшее количество устройств для обеспечения той же общей мощности

Стоимость жизненного цикла:

Меньшие потери энергии
Более высокая эффективность при мощных нагрузках
Менее объемное оборудование по сравнению с группой однофазных трансформаторов

Трехфазные трансформаторы часто становятся лучшим выбором в случаях:Если вы подбираете трансформатор, например, с номиналом 750 кВА, эффективность и стоимость жизненного цикла быстро становятся критически важными параметрами. При планировании реальных проектов полезно обратиться к целевым руководствам, таким как материалы по выбору трансформаторов 750 кВА.

Обслуживание и надежность

Однофазные:

Меньше количества деталей, простота диагностики неисправностей
В группе однофазных трансформаторов выход одного из них из строя может не привести к остановке всей системы

Трехфазные (интегрированные устройства):

Одна емкость, один сердечник – очень прочная и компактная конструкция
Однако при выходе одного устройства из строя обычно теряется подача трехфазного тока полностью

В хорошо спроектированных системах оба типа трансформаторов могут быть высоконадежными, но:Трехфазные трансформаторы обычно предпочитаются в критически важных промышленных и коммерческих энергосистемах.

Основная сравнительная таблица: однофазные vs трехфазные трансформаторы

Аспект	Однофазный трансформатор	Трехфазный трансформатор
Число фаз	1	3 (сдвиг 120°)
Передача мощности	Пульсирующая	Практически постоянная
Типичное применение	Жилые дома, легкие коммерческие объекты, сельские линии	Промышленные объекты, центры обработки данных, крупные здания, электросети
Габариты и вес на кВА	Более крупные/тяжелые на кВА	Более компактные и легкие на кВА
Эффективность (средние–большие кВА)	Ниже, чем у трехфазного при одинаковом кВА	Выше, особенно при больших кВА
Первоначальная стоимость (малые системы)	Ниже	Выше
Стоимость жизненного цикла (крупные системы)	Часто выше на кВт·ч	Часто ниже благодаря эффективности
Сложность монтажа	Простая	Более сложная, но требуется меньше мощных устройств
Обслуживание	Очень простое; легкий замена устройства	Централизованное; выход из строя влияет на всю трехфазную подачу
Лучше подходит для	Низкие–средние нагрузки, жилые и небольшие объекты	Мощные нагрузки, двигатели, промышленные и коммерческие объекты

Если вы сообщите мне вашу нагрузку (кВА), напряжение и то, являются ли основными нагрузками двигатели или это смешанные нагрузки, я смогу за несколько строк определить, какой вариант — однофазная установка или трехфазный трансформатор — более подходящий для вашего объекта.

Преимущества и недостатки однофазных трансформаторов

Основные преимущества однофазных трансформаторов

Устройство однофазных трансформаторов простое, именно поэтому они повсеместно используются в системах распределения электроэнергии России:

Простая конструкция, удобство монтажа — меньше деталей и более простое устройство по сравнению с трехфазными аналогами, что обеспечивает более быстрый монтаж и простоту диагностики неисправностей.
Низкая первоначальная стоимость — для трансформаторов с небольшим номиналом в кВА покупка, транспортировка и монтаж однофазного устройства обычно обходятся дешевле, чем аналогичного трехфазного решения.
Идеальный вариант для однофазных нагрузок — большинство жилых нагрузок в России (освещение, розетки, небольшие бытовые приборы) являются однофазными, поэтому использование однофазных трансформаторов распределения обеспечивает эффективную и четкую работу системы.
Гибкость размещения — опорыные или установленные на фундаментной плите однофазные трансформаторы компактны и хорошо подходят для узких городских улиц или разобщенных сельских линий электропередачи.

Ограничения при работе с высокими нагрузками

При переходе к трансформаторам с большим номиналом в кВА или использовании в тяжелых эксплуатационных условиях однофазные трансформаторы сталкиваются с реальными ограничениями:

Низкая пропускная способность по нагрузке — сравнение однофазных и трехфазных трансформаторов по нагрузочной способности показывает существенное преимущество трехфазных устройств; однофазные трансформаторы быстро теряют эффективность при работе с крупными двигателями, системами вентиляции, отопления и кондиционирования воздуха или промышленным оборудованием.
Пульсирующая передача мощности — однофазная мощность по своей природе является пульсирующей, что негативно влияет на работу крупных двигателей и не подходит для стабильных высокомощных приложений.
Высокий ток при одинаковой мощности — для передачи одинаковой мощности в кВт однофазная система требует большего тока, чем трехфазная, что приводит к увеличению сечения проводников, стоимости меди и потерь в системе.

Сферы наиболее эффективного применения однофазных трансформаторов

Для российского рынка однофазные трансформаторы обычно являются оптимальным выбором в следующих случаях:

Подача электроэнергии в жилые районы, небольшие офисы или мелкий розничный бизнес.
Основные нагрузки — освещение, розетки, небольшие однофазные двигатели и электронное оборудование.
Требуется простая система распределения электроэнергии с минимальным обслуживанием на длинных сельских линиях электропередачи или ветвях с низким спросом.
Использование в качестве трансформаторов распределения низкого напряжения, где при небольших номиналах в кВА достигается оптимальный баланс между эффективностью и стоимостью.

Если вы планируете создать полную систему распределения электроэнергии с распределительным оборудованием и средствами защиты, часто целесообразно рассматривать трансформатор и коммутационное оборудование комплексно — например, вместе с вакуумным автоматическим выключателем среднего напряжения и схемой защиты.

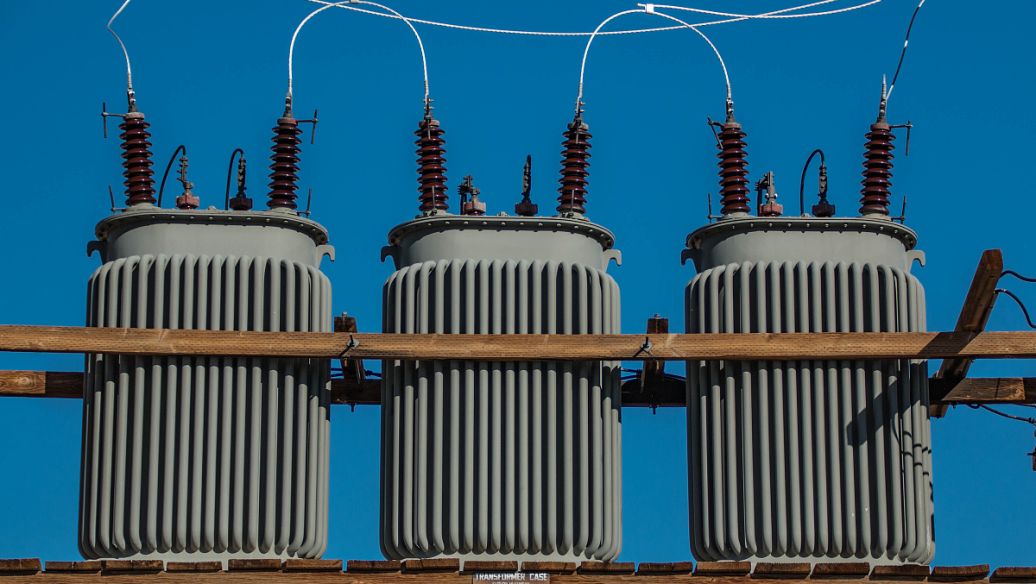

Группа однофазных трансформаторов против одного трехфазного устройства

Вместо одного интегрированного трехфазного трансформатора можно создать группу однофазных трансформаторов:

Преимущества

Удобство поэтапного расширения: начать с одного устройства, добавлять новые по мере роста нагрузки.
Простота замены: при выходе из строя одного устройства достаточно заменить только этот трансформатор, а не весь трехфазный блок.
Стандартизация: энергетические компании могут запасать одинаковые однофазные устройства и использовать их как для самостоятельной эксплуатации, так и для создания групп.

Недостатки

Больше места и конструктивных элементов: несколько устройств занимают больше пространства на опоре или фундаментной плите.
Сложнее монтажное соединение и больше оборудования: монтаж более сложный, чем у одного интегрированного трехфазного устройства.
Менее эффективная и общая стоимость выше: при достижении средних и высоких номиналов в кВА.

Для малой и средней системы распределения, где гибкость и удобство обслуживания важнее компактности, группа однофазных трансформаторов остается очень практичной альтернативой заводскому трехфазному трансформатору.

Преимущества и недостатки трехфазных трансформаторов

Основные преимущества трехфазных трансформаторов

Трехфазные трансформаторы являются основой современных энергетических систем России, особенно там, где на линии присутствует реальная нагрузка. Основные преимущества:

Большая мощность в небольшом объеме
При одинаковом номинале в кВА трехфазный трансформатор обычно легче, компактнее и эффективнее трех однофазных устройств.
Высокая эффективность и низкие потери
Эффективность трехфазных трансформаторов, как правило, выше, что снижает долгосрочные энергозатраты для энергетических компаний, центров обработки данных и промышленных предприятий.
Почти постоянная передача мощности
Благодаря трехфазному питанию с фазовым сдвигом 120° обеспечивается плавная, практически постоянная мощность, идеальная для крупных двигателей, частотных преобразователей и чувствительного технологического оборудования.
Идеальный вариант для мощных и симметричных нагрузок
Большинство промышленных двигателей, крупных систем вентиляции, отопления и кондиционирования воздуха, а также производственных линий разработаны для работы от трехфазного питания, что обеспечивает лучшую производительность и более длительный срок службы оборудования.
Упрощенное проектирование системы при среднем и высоком напряжении
Для подстанций, трансформаторов повышения напряжения для возобновляемых источников энергии и приложений уровня передачи электроэнергии интегрированное трехфазное устройство делает компоновку более четкой и компактной, особенно в сочетании с оборудованием, таким как высоковольтные выключатели на шестифтористом сере SF₆, например, выключатель LW36-110/126 SF₆.

Недостатки трехфазных трансформаторов

За высокую производительность приходится платить:

Более высокая первоначальная стоимость
Трехфазный трансформатор часто имеет более высокую цену при покупке, а также может потребовать использования более мощных кранов, фундаментных плит и транспортных средств.
Более сложный монтаж и система защиты
Конфигурация трехфазного трансформатора (соединение по схеме треугольник или звезда, заземление, защитные реле) сложнее, чем у простой однофазной установки.
Более высокие требования к инфраструктуре
Требуются соответствующие трехфазные линии, распределительные устройства и средства защиты. Это не всегда реализуемо в сельских системах распределения электроэнергии России, где существуют только однофазные линии.
Серьезные последствия при выходе из строя
При отказе сердечника или бака трансформатора сразу теряется подача всех трех фаз, что может стать большой проблемой для критически важных объектов.

Когда трехфазные трансформаторы превосходят однофазные

Трехфазные трансформаторы практически всегда предпочтительнее в следующих случаях:

Нагрузки средней и высокой мощности, преимущественно трехфазные
Промышленные предприятия, нефтеперерабатывающие заводы, крупные коммерческие здания, центры обработки данных и крупные станции зарядки электромобилей.
Требуется точная регулировка напряжения и высокая надежность
Трехфазные системы лучше подходят для равномерного распределения нагрузки, особенно на длинных линиях электропередачи.
Необходимо повышение или понижение напряжения среднего и высокого класса
Для подстанций, трансформаторов повышения напряжения ветряных и солнечных электростанций, а также для приложений уровня передачи электроэнергии интегрированный трехфазный трансформатор является стандартным решением, обеспечивая компактную и четкую компоновку.

Один трехфазный трансформатор против группы однофазных трансформаторов

Оба варианта используются в электросетях России; правильный выбор зависит от стратегических целей:

Выбирайте один трехфазный трансформатор, если:

Цель — максимальная эффективность, минимальные габариты и компактная конструкция.
Монтаж производится на подстанциях, промышленных предприятиях или центрах обработки данных, где есть достаточное пространство и грузоподъемные средства.
Нужно упростить планирование технического обслуживания для одного интегрированного устройства.

Выбирайте группу однофазных трансформаторов, если:

Требуется высокая степень резервности — при выходе одного устройства из строя остальные можно переключить по схеме «открытый треугольник» для поддержания частичной подачи электроэнергии.
Проводится модернизация старых систем, где уже используются опорыные или фундаментные однофазные трансформаторы.
Логистика играет ключевую роль — меньшие устройства легче транспортировать, заменять и хранить в качестве запасных частей, особенно для сельских энергетических компаний.

Итог

Для большинства современных промышленных и энергетических приложений трехфазный трансформатор является стандартным выбором. Группы однофазных трансформаторов все еще актуальны там, где гибкость, резервность и простота логистики важнее небольшого снижения эффективности и увеличения занимаемого пространства.

Области применения однофазных трансформаторов

Однофазные трансформаторы являются основой повседневного электроснабжения России, особенно там, где нагрузки небольшой и средней мощности, а трехфазное питание нецелесообразно.

Распределение электроэнергии в жилых домах и бытовое использование

В большинстве жилых домов США электроэнергетические компании понижают среднее напряжение до 120/240 В с помощью опорыных однофазных трансформаторов или компактных фундаментных трансформаторов в жилых районах и пригородах. Эти устройства надежно обеспечивают питание:

Однофазных lineей напряжением 120 В для розеток и освещения
Нагрузок напряжением 240 В, таких как сушилки, плиты и конденсаторы систем вентиляции, отопления и кондиционирования воздуха
Бытовой электроники, компьютеров и зарядных устройств

Они разработаны для тихой, эффективной и малообслуживаемой работы в условиях долгосрочного жилого электроснабжения.

Легкие коммерческие нагрузки и потребности малого бизнеса

Для небольших розничных магазинов, офисов, ресторанов и отдельно стоящих зданий, не использующих мощные трехфазные двигатели, однофазные трансформаторы являются идеальным решением. Типичные области применения:

Системы освещения и наружная вывеска
Кассовые системы, компьютеры и ИТ-оборудование
Небольшие системы вентиляции, отопления и кондиционирования воздуха, а также двигатели малой мощности

При необходимости мы комплектуем однофазные устройства с нижележащими средствами защиты и коммутационного оборудования, например, с внутренним выключателем, функционально аналогичным вращающемуся высоковольтному выключателю на стороне среднего напряжения системы.

Сельские территории и системы распределения с низким спросом

В сельских районах России, где счетчики разбросаны на большой территории и нагрузки небольшие, энергетические компании опираются на экономическую эффективность однофазного питания по сравнению с трехфазным:

Длинные однофазные боковые линии стоят дешевле в строительстве и обслуживании
Один опорыной трансформатор может обеспечивать питание фермы, дачи или небольшой мастерской
Идеально подходят для сезонных или периодических нагрузок

Это позволяет снизить затраты на инфраструктуру без потери надежности электроснабжения.

Типичные однофазные нагрузки

Однофазные трансформаторы обычно обеспечивают питание:

Освещение: жилое, небольшое коммерческое, уличное и территориальное
Малые двигатели: насосы, вентиляторы, компрессоры, небольшие инструменты для мастерских
Бытовые приборы: холодильники, стиральные машины, сушилки (240 В), духовки, микроволновые печи
Электроника: телевизоры, персональные компьютеры, сетевое оборудование, станции зарядки электромобилей (уровни 1/2)

Когда нагрузка составляет примерно до 50–150 кВА и не требует использования трехфазных двигателей, однофазный трансформатор распределения обычно является наиболее разумным и экономически выгодным выбором.

Области применения трехфазных трансформаторов

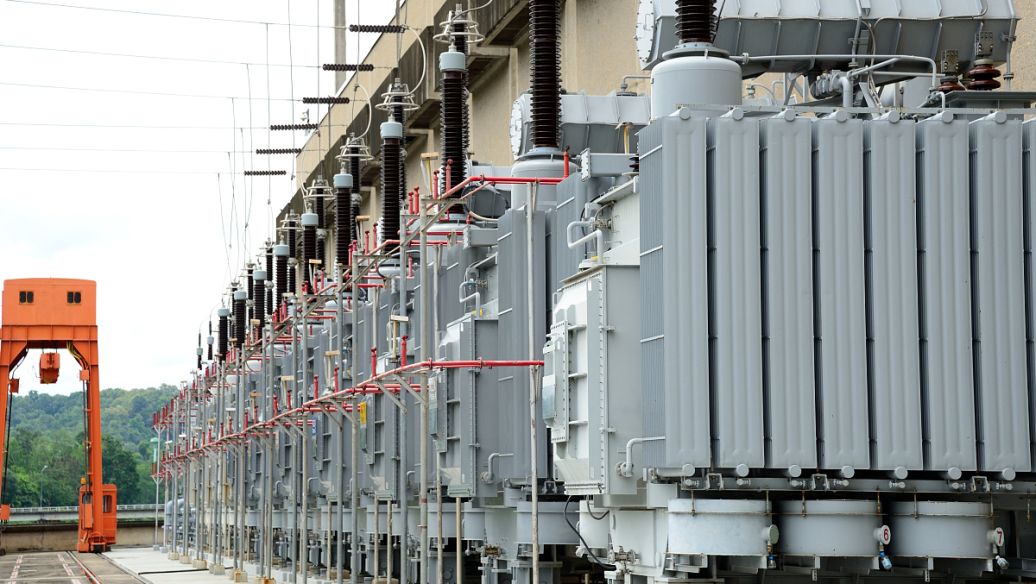

Различия и области применения однофазных и трехфазных трансформаторов

Промышленное и мощное коммерческое распределение электроэнергии

Трехфазные трансформаторы являются основой электроснабжения промышленных и крупных коммерческих объектов по всей России.Я рекомендую их в случаях, когда объект требует:

Большой номинальной мощности в кВА для плотных нагрузок (заводы, торговые центры, больницы)
Стабильного напряжения на длинных линиях распределения
Симметричного трехфазного питания для снижения потерь и уменьшения сечения кабелей

Они являются стандартным решением для распределения электроэнергии среднего напряжения и часто комплектуются газоизолированными распределительными устройствами или кольцевыми распределительными устройствами для компактных и безопасных внутренних или городских установок — аналогично тому, как газоизолированное кольцевое распределительное устройство типа XGN-12 используется в плотных промышленных компоновках.

Применение в производстве и центрах обработки данных

В российских производственных предприятиях и центрах обработки данных я опираюсь на трехфазные трансформаторы для:

Питания крупных трехфазных двигателей, приводов, компрессоров и производственных линий
Подачи чистой и стабильной электроэнергии в системы бесперебойного питания, распределительные устройства питания и серверные стойки
Поддержки круглосуточных критически важных нагрузок, для которых простои обходятся дорого

Трехфазные устройства здесь часто являются сухого типа для внутреннего монтажа или маслонаполненными для наружной установки, их номинал выбирается с запасом для возможного расширения.

Роль в сетях передачи и распределения электроэнергии

Трехфазные трансформаторы являются стандартным решением в следующих областях:

Подстанциях в качестве понижающих устройств для преобразования напряжения с уровня передачи на уровень распределения
Трансформаторах повышения напряжения на электростанциях
Системах распределения электроэнергии среднего напряжения для линий, подающих энергию в жилые районы и промышленные парки

Для компактных городских или промышленных объектов я часто комбинирую трансформаторы и распределительное оборудование в интегрированные контейнерные подстанции — аналогично по функциональности контейнерной подстанции типа ZGS.

Питание мощного оборудования и механизмов

Трехфазные трансформаторы напрямую обеспечивают работу:

Тяжелого оборудования (станков с ЧПУ, прессов, сварочных аппаратов, экструдеров)
Крупных систем охлаждения, вентиляции, отопления и насосов
Кранов, конвейеров и горного оборудования

По сравнению с однофазными трансформаторами они передают большую мощность через кабели меньшего сечения, обеспечивают более высокую эффективность и плавный крутящий момент для двигателей.

Возобновляемые источники энергии и крупные двигатели

Трехфазные трансформаторы являются моим стандартным выбором для:

Ветряных и солнечных электростанций, где трансформаторы повышения напряжения выводят электроэнергию в сети среднего или высокого напряжения
Крупных асинхронных и синхронных двигателей (насосов, вентиляторов, компрессоров)
Систем хранения энергии в батареях и инверторных установок, подключаемых к трехфазным сетям распределения

Если вы планируете создание любого серьезного промышленного объекта, подключение возобновляемых источников энергии или мощного центра обработки данных в России, то трехфазный трансформатор (с соединением обмоток по схеме треугольник или звезда) обычно становится правильным основным элементом системы электроснабжения.

Как выбрать между однофазным и трехфазным трансформатором

Различия и области применения однофазных и трехфазных трансформаторов

1.Оцените вашу нагрузку и потребности по мощности (кВА)

Начните с того, что вы фактически планируете электропитать.

Основные параметры для проверки:

Общая подключенная нагрузка (кВт или кВА)
Нагрузки от двигателей (л.с.), особенно трехфазных двигателей
Тип нагрузки: постоянная, периодическая или с высокой вариабельностью

Быстрый справочник:

Ситуация	Типичный выбор
≤ 25–50 кВА, малые нагрузки	Однофазный трансформатор
50–500 кВА, много двигателей/оборудования	Трехфазный трансформатор
> 500 кВА, промышленное использование или центры обработки данных	Трехфазный трансформатор

Рассчитывайте номинальную мощность (кВА) с запасом 20–30% для учета пусковых токов и перспективного расширения нагрузки.

2.Подберите напряжение и конфигурацию системы

Трансформатор должен соответствовать как параметрам питающей сети, так и потребностям нагрузки:.

Однофазные системы: 120/240 В, 240/480 В, 480/240 В и т.д.
Трехфазные системы: 208Y/120 В, 480Y/277 В, 240Δ В, 480Δ В и т.д.

Решите заранее следующие вопросы:

Тип соединения обмоток (треугольник или звезда) на первичной и вторичной сторонах
Нужна ли нейтраль? (Для освещения и розеток обычно требуется схема «звезда» с нейтралью)
Метод заземления и тип защитного оборудования (автоматические выключатели, плавкие вставки, разъединители — часто комплектуются с наружным оборудованием, например, вакуумными автоматическими выключателями среднего напряжения)

3.Учитывайте место установки (внутреннее/наружное) и эксплуатационные условия

Место размещения и окружающая среда сузят круг подходящих вариантов:

Внутреннее монтаж:

Сухой тип трансформатора, низкий уровень шума, удобный доступ для обслуживания
Идеально для коммерческих зданий, центров обработки данных

Наружное монтаж:

Установка на фундаментную плиту или опору, маслонаполненные или герметизированные модели
Требуется защита от погодных воздействий, УФ-излучения и коррозии

Проверьте следующие параметры: температура окружающего воздуха, влажность, уровень пыли, наличие коррозионно активных газов, риск затопления, соответствие нормам NEC и локальных технических регламентов.

4.Оцените бюджет, эксплуатационные расходы и перспективы расширения

Не ограничивайтесь только первоначальной стоимостью оборудования:

Капитальные затраты (CAPEX):

Однофазные трансформаторы дешевле при небольших номиналах кВА
Трехфазные трансформаторы выгоднее по стоимости на единицу мощности при высоких номиналах

Эксплуатационные расходы (OPEX):

Трехфазные трансформаторы обычно более эффективны при средних и высоких нагрузках
Меньшие энергетические потери и лучший коэффициент мощности при работе с трехфазными двигателями

Перспективы расширения:

Если планируется подключение мощных нагрузок в будущем, сразу установите трехфазную систему с запасом мощности
Заранее спланируйте номиналы автоматических выключателей, место для установки распределительного оборудования и маршруты прокладки кабелей (и изучите лучшие практики монтажа распределительных устройств)

5.Критерии выбора между однофазным и трехфазным трансформатором

Выбирайте однофазный трансформатор, если:

Электропитание предназначено для жилых домов, небольших магазинов или офисов
Основные нагрузки — освещение, розетки, небольшие системы вентиляции, отопления и кондиционирования, маломощные двигатели
Общий спрос на мощность невелик, а трехфазное питание не доступно

Выбирайте трехфазный трансформатор, если:

Электропитание требуется для производственных предприятий, складов, крупных систем вентиляции, отопления и кондиционирования, насосов, компрессоров
Объект — центр обработки данных, больница или крупное коммерческое здание
В системе используется большое количество трехфазных двигателей или мощных распределительных щитов

6.Сотрудничайте с производителями и заказывайте индивидуальные решения

Для любых систем, выходящих за рамки стандартного жилого электроснабжения, всегда привлекайте производителя или квалифицированного инженера:

Предоставьте им однолинейную схему, список нагрузок, режим работы оборудования, данные о эксплуатационных условиях и параметры сети энергоснабжающей компании
Запросите рекомендации по следующим вопросам

Оптимальный тип трансформатора (однофазный или трехфазный)
Рекомендуемый номинал мощности (кВА), напряжение и тип соединения обмоток (треугольник/звезда)
Номинал на короткое замыкание и координация защитных устройств

Для сложных проектов индивидуально изготовленный или полуиндивидуальный трансформатор часто оказывается более экономичным и функциональным решением, чем попытка адаптировать стандартное оборудование под конкретные задачи.

Различия и области применения однофазных и трехфазных трансформаторов

Однофазные против трехфазных трансформаторов: Практические вопросы и ответы

Можно ли использовать однофазные трансформаторы в трехфазных системах?Да, но с ограничениями. Распространенные варианты:

Между двумя фазами: Подключить один однофазный трансформатор между двумя фазами трехфазной системы для питания конкретной нагрузки (например, отдельного оборудования).
Группа из трех однофазных трансформаторов: Соединить три устройства по схемам Δ–Δ, Δ–Y или Y–Δ для создания полноценной трехфазной установки.

Не является оптимальным для крупных модернизаций: для масштабных промышленных или коммерческих объектов один интегрированный трехфазный трансформатор обычно более компактен, эффективен и удобен в обслуживании.

Если вы планируете подключение к существующей распределительной сети, полезно разобраться в устройстве уже установленного трансформатора на линии электропередачи — это даст базовое понимание возможностей системы.

Эффективность в реальных условиях: однофазные против трехфазных

На бумаге и в практической эксплуатации трехфазные трансформаторы обычно более эффективны при одинаковой общей мощности в кВА:

Ниже потери на кВА: Лучшее использование меди и сердечника в трехфазной конструкции.
Более плавный поток мощности: Почти постоянная передача мощности снижает нагрев и нагрузку на оборудование.
Разрыв в эффективности увеличивается с ростом мощности: При высоких номиналах кВА (и в режимах непрерывной работы) преимущество трехфазных трансформаторов становится более очевидным.

Для небольших жилых или легких коммерческих нагрузок разница в эффективности обычно незначительна. Для промышленных объектов и центров обработки данных этот параметр имеет большое значение.

Всегда ли трехфазные трансформаторы дороже?

Первоначальная стоимость одного трехфазного трансформатора обычно выше, чем стоимость одного однофазного устройства аналогичного номинала, но это не вся история:

Стоимость на кВА ниже: При одинаковой общей мощности трехфазный трансформатор часто выгоднее, чем три отдельных однофазных устройства.
Ниже затраты на монтаж и оборудование: Одна емкость, одна фундаментная плита, меньше вводов и кабелей.
Стоимость жизненного цикла ниже: Лучшая эффективность + меньше деталей = снижение энергетических потерь и, как правило, более низкие долгосрочные затраты на обслуживание.

Для небольших сельских объектов или отдельных жилых домов однофазный трансформатор почти всегда является более экономичным и разумным выбором. Для крупных коммерческих или промышленных проектов трехфазные устройства обычно выигрывают по общей стоимости владения.

Схемы соединения Δ и Y: влияние на производительность и область применения

Выбор схемы соединения обмоток трансформатора (Δ или Y) определяет поведение системы:

Треугольник (Δ)

Выдерживает высокие токи на стороне низкого напряжения.
Естественно обеспечивает балансировку некоторых гармоник и создает путь для третых гармоник.
Часто используется на первичной стороне трансформаторов распределения и для питания мощных двигателей.

Звезда (Y или Star)

Имеет нейтральную точку, что позволяет создавать системы с напряжением 120/208 В или 277/480 В.
Лучше подходит для смешанных нагрузок (двигатели + освещение + электроника).
Распространена на вторичной стороне для распределения электроэнергии в зданиях.

Распространенные комбинации: Δ–Y для систем распределения, Y–Δ для некоторых промышленных предприятий и Δ–Δ там, где нейтраль не требуется.

Как выбрать правильный трансформатор для модернизации и реконструкции

При планировании модернизации или реконструкции я обращаю внимание на следующие факторы:

Существующее электроснабжение
Является ли питающая линия энергоснабжающей компании однофазной или трехфазной? Какое напряжение?
Текущая и будущая мощность (кВА)
Не ограничивайтесь только сегодняшними потребностями; для коммерческих и промышленных объектов России планируйте запас мощности 20–30% на перспективный рост.
Состав нагрузки
При большом количестве трехфазных двигателей выбирайте трехфазную систему. Если основные нагрузки — освещение и розетки, однофазный трансформатор может быть вполне подходящим решением.
Пространство и тип установки
Трансформаторы на фундаментной плите для наружных площадок и парковочных зон; сухого типа или маслонаполненные устройства для внутренних электрощитов.
Совместимость с защитным оборудованием
Убедитесь, что новый трансформатор соответствует параметрам автоматических выключателей, автоматических повторных замыкателей и уровней короткого замыкания. Современное оборудование, такое как автоматические повторные замыкатели и вакуумные автоматические выключатели, может повысить надежность работы системы вокруг трансформатора.

Если вы сомневаетесь между одним интегрированным трехфазным трансформатором и группой однофазных устройств, я обычно рекомендую:

Трехфазный трансформатор: Для новых построек, ограниченных по пространству и объектов с высокой мощностью.
Группа однофазных трансформаторов: Для поэтапной модернизации, облегченной транспортировки или когда важна резервность (при выходе одного устройства из строя система может продолжать работать в ограниченном режиме).

Для проектов в России я всегда подстраиваю выбор под местные стандарты энергоснабжающих компаний, требования NEC и долгосрочные планы расширения, а не только под минимальную первоначальную стоимость.
