Нагрузочный выключатель vs Автоматический выключатель vs Разрядный выключательВажно четко понимать

что делает каждое устройство:

Проще говоря:

• Нагрузочный выключатель = безопасная контролируемая коммутация нагрузки + изоляция

• Автоматический выключатель = защита + ликвидация аварий

• Разрядный выключатель = только механическая изоляция, без прерывания нагрузки

Нагрузочный выключатель на основе SF6 сочетает в себе безопасное прерывание нагрузки и надежную видимую изоляцию в одном компактном устройстве — поэтому я так часто использую его в проектировании средневольтных (СВ) промышленных систем.

Где применяются нагрузочные выключатели на основе SF6 в средневольтных промышленных сетях

Кольцевые распределительные устройства (RMU)

• Кольцевые распределительные устройства на основе SF6 с интегрированным 24-кВ нагрузочным выключателем на каждой линии электропередачи

• Используются для кольцевого распределения в крупных заводах и промышленных территориях

• Обеспечивают секционирование без остановки всей сети

Трансформаторные подстанции

• Внутренние средневольтные распределительные устройства на основе SF6 на средневольтной стороне распределительных трансформаторов

• Используются для безопасной коммутации и изоляции средневольтных кабелей и трансформаторов

• Часто являются частью компактного оборудования подстанций в помещениях с ограниченным пространством

Центры управления электродвигателями (СВ ЦУЭ)

• Секции линии электропередачи, питаемые нагрузочными выключателями с изоляцией на основе SF6

• Обеспечивают изоляцию нагрузки на входе к средневольтным мягким пускателям или преобразователям частоты (VFD)

• Позволяют безопасно выполнять работы с крупными электродвигателями без отключения всей шины

Также наружные нагрузочные выключатели на основе SF6 монтируются на столбах или фундаментах для питания:

• Автомобильные заводы и производственные линии

• Нефтехимические установки и нефтепереработки

• Центры обработки данных и логистические хабы

• Водоподготовительные сооружения и горнодобывающие предприятия

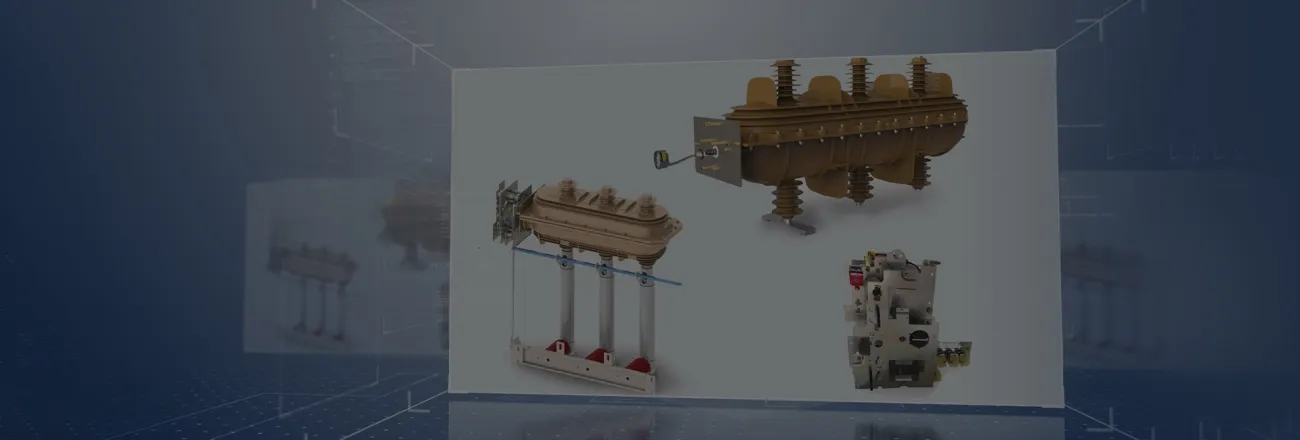

Почему промышленные объекты полагаются на нагрузочные выключатели на основе SF6 для надежной изоляции нагрузки

Безопасную коммутацию нагрузки

• Разработан для частых операций при нормальной нагрузке

• Устойчив к зарядовому току кабелей и малым нагрузкам трансформаторов без избыточного износа

Надежную изоляцию

• Четкий раскрытый зазор внутри камеры с газом SF6, часто с визуальной индикацией положения

• При интеграции в панели функционирует как компактная система «электрических разрядных и защитных выключателей» для средневольтных сетей

Высокую надежность в суровых условиях

• Герметизированная камера с SF6 не подвержена влиянию пыли, влажности или загрязнений

• Идеально подходит для модернизации существующих средневольтных объектов (brownfield), где старое воздушно-изолированное оборудование испытывает трудности

Почему технология на основе SF6 превосходит другие решения для прерывания нагрузки

Диэлектрическая прочность: SF6 по сравнению с воздухом и другими средами

Диэлектрическая прочность SF6 примерно в 2–3 раза выше, чем у воздуха, что позволяет нам:

• Разрабатывать более компактные нагрузочные выключатели с изоляцией на основе SF6 (идеально для тесных внутренних помещений или компактных подстанций)

• Использовать оборудование при более высоких напряжениях с меньшими зазорами, особенно в конфигурациях 24-кВ нагрузочных выключателей и кольцевых распределительных устройств с SF6

• Повысить эффективность изоляции в загрязненных или влажных средах, где воздушно-изолированное оборудование испытывает трудности

Быстрое и надежное гашение дуги с использованием SF6

Каждый раз, когда нагрузочный выключатель размыкается под нагрузкой, ему необходимо преодолеть электродугу. SF6 делает этот процесс чистым и предсказуемым:

• Нагрузочный выключатель на основе SF6 типа «пушек» (puffer) использует газовое давление для продувки дуги SF6 и её быстрого охлаждения

• Газ обладает сильными свойствами гашения дуги, поэтому дуга гасится быстро и последовательно

• Это обеспечивает нагрузочным выключателям на SF6 высокую способность к подключению при аварии, что критично, когда оборудование должно безопасно замыкаться на линию с аварийным током

Меньший износ контактов, меньшая энергия управления

Поскольку SF6 гашит дугу так быстро:

• Эрозия контактов значительно снижается, что напрямую увеличивает механический и электрический ресурс

• Операторам и моторным механизмам требуется меньше энергии управления, так как выключатель не должен бороться с длинной нестабильной дугой

• Достигаются более длинные интервалы обслуживания и меньше незапланированных остановок

Почему SF6 предпочитают в средневольтном промышленном распределении

В реальных американских промышленных условиях — пыль, влажность, колебания температуры и ограниченное пространство — нагрузочные выключатели на SF6 предлагают удачный баланс производительности и практичности:

• Компактный дизайн для модернизации существующих средневольтных объектов (brownfield) и компактных подстанций

• Стабильная производительность в широком диапазоне температур и высот

• Доказанная надежность в проектах по обеспечению надежности промышленных энергетических систем, особенно там, где трансформаторы и средневольтные сети нуждаются в прочной защите (часто используется вместе с трехфазными трансформаторами в средневольтном распределении)

Основные преимущества надежности нагрузочных выключателей на SF6

Нагрузочные выключатели на SF6 созданы для одной задачи: поддерживать работу завода без сюрпризов. При проектировании и поставке нагрузочных выключателей с изоляцией на SF6 для средневольтных промышленных систем мы фокусируемся на следующих аспектах надежности:

Отсутствие простоев при нормальной коммутации нагрузки

Качественный нагрузочный выключатель на SF6 типа «пушек» позволяет коммутировать линии электропередачи, трансформаторы и кольцевые распределительные цепи под нагрузкой без прерывания производства. Высокая диэлектрическая прочность SF6 и быстрое гашение дуги обеспечивают:

• Плавную, воспроизводимую коммутацию номинальных рабочих токов

• Отсутствие ложных отключений или падений напряжения на чувствительном оборудовании

• Чистые передачи нагрузки в кольцевых распределительных устройствах (RMU) и компактных подстанциях

Полная способность к подключению при аварийных условиях

Промышленный нагрузочный выключатель с возможностью подключения при аварии — ваша защитная мера в случае нештатных ситуаций. Правильно расцененный нагрузочный выключатель на SF6 (…)

Ключевые безопасные особенности нагрузочных выключателей на SF6

При проектировании и выборе нагрузочных выключателей на SF6 для американских промышленных заводов безопасность стоит на первом месте. Вот что действительно важно:

Герметизированные отсеки для SF6 и отсутствие открытых живых частей

Современные нагрузочные выключатели с изоляцией на SF6 используют газовые резервуары с пожизненной герметизацией:

• Полностью герметизированный резервуар для SF6 → нет контакта с атмосферой, минимальная утечка газа

• Отсутствие открытых живых частей → безопасно для операторов даже в тесных внутренних помещениях

• Корпуса с защитным классом IP → надежная защита от пыли, влаги и случайного контакта

Видимая заземление, блокировки и механическая безопасность

Я всегда настаиваю на выключателях с ясными физическими индикаторами безопасности и принудительными блокировками:

• Видимая позиция заземления (просветное стекло или индикатор), чтобы персонал видел, что цепь заземлена

• Ключевые/механические блокировки предотвращают:

• Включение выключателя при заземлении

• Открытие дверей при подключенном напряжении

• Работу в неправильной последовательности

• Заблокируемые ручки для блокировки/маркировки (lock-out/tag-out) при техническом обслуживании

• Ручной механизм управления с пружинной энергией для обеспечения быстрой и полной операции

Комплаенс с требованиями безопасности IEC и IEEE

Серьезный средневольтный нагрузочный выключатель должен проходить испытания на соответствие:

• IEC 62271-103 — требования к производительности и безопасности нагрузочных выключателей

• IEC 62271-200 / 62271-202 — требования к металлокорпусным и моноблочным подстанциям

• IEEE C37.71 — требования к высоковольтным выключателям и способности к подключению при аварии

Проходное и безопасное проектирование для опасных зон

В американских нефтехимических предприятиях, предприятиях нефтегазового комплекса и гранулированных материалов правила для опасных зон строгие. Для таких объектов я ищу:

• Проходные/прочностные корпуса для направления внутренних аварийных процессов от персонала

• Варианты корпусов класса I, подразделения 2 или с сертификацией по зонам (в зависимости от требований NEC/IECEx/ATEX)

• Устройства для сброса давления для безопасного выпуска внутренней дуги

• Прочные корпуса для наружных нагрузочных выключателей на SF6 на нефтепереработках или хранилищах резервуаров

Преимущества нагрузочных выключателей на SF6 в плане жизненного цикла

При анализе нагрузочных выключателей на SF6 для американских промышленных заводов я сравниваю не только цены — я учитываю затраты на весь жизненный цикл и риск потерь от прекращения производства. Именно здесь нагрузочные выключатели с изоляцией на SF6 обычно выигрывают.

Капитальные затраты (CapEx) против эксплуатационных затрат (OpEx): SF6 по сравнению с воздухом и вакуумом

Нагрузочные выключатели на SF6 могут быть несколько дороже в начальном этапе, чем базовое воздушно-изолированное оборудование, но экономия в долгосрочной перспективе реальна.

Меньше простоев, меньше потерь от прекращения производства

• Быструю и надежную коммутацию без ложных отключений

• Снижение незапланированных остановок благодаря конструкции с пожизненной герметизацией

• Сокращение времени запланированных остановок на обслуживание и проверки

Длинный срок службы = нижняя совокупная стоимость владения

• Минимальный износ контактов благодаря отличному гашению дуги

• Отсутствие частого пополнения газа при использовании современных герметизированных конструкций

• Меньше запасных частей и времени технических специалистов

Обоснование инвестиций в SF6 на основе данных

• Данные о частоте отказов и среднее время между отказами (MTBF)

• Стоимость простоя в час для каждой производственной линии или процесса

• Модели жизненных циклов (капитальные затраты + эксплуатационные затраты + стоимость простоя + обслуживание)

• Требования к комплаенсу и надежности от энергетических компаний и страховщиков

Экологические и регуляторные аспекты нагрузочных выключателей на SF6

• Использование сертифицированных установок для восстановления SF6 при заправке и обезгазировании

• Монтаж манометров по плотности и сигнализаций на критическое внутреннее распределительное оборудование на SF6

• Сбор и рециклинг SF6 в конце срока службы через утвержденные предприятия по рекуперации

• Обучение команд обслуживания безопасным процедурам работы с SF6 и документированию

Как выбрать правильный нагрузочный выключатель на SF6 для вашего завода

При покупке нагрузочного выключателя на SF6 для промышленного завода в США необходимо сразу выбрать правильный размер. Вот как я подхожу к этому вопросу.

1.Выберите правильный класс напряжения и номинальные токи

Подберите выключатель под реальные эксплуатационные условия, а не только под данные на табличке технических характеристик.

Основные моменты:

• Системное напряжение: распространенные варианты — 5 кВ, 15 кВ, 24 кВ, 27 кВ, 38 кВ.

• Номинальный ток: подберите с учетом непрерывной нагрузки + перспективы расширения (типичные значения — 630 А, 800 А, 1250 А).

• Размеры кабелей и трансформаторов: убедитесь, что номиналы нагрузочного выключателя соответствуют кВт-часам линии электропередачи и трансформаторов.

Быстрая таблица подбора размеров (типичное средневольтное распределение):

2.Подключение при коротком замыкании и механическая долговечность

Нужно, чтобы выключатель выдержал худший день работы завода.

Подключение при коротком замыкании:

• Проверьте номинал по кА в сравнении с доступным аварийным током от энергетической компании или оборудования верхнего уровня.

• Для промышленных заводов распространенные номиналы для нагрузочных выключателей с возможностью подключения при аварии — 16–31,5 кА.

Механическая долговечность:

• Для стандартной промышленной эксплуатации выбирайте не менее 1000–2000 рабочих циклов.

• При интенсивной коммутации (например, нагрузки электродвигателей, частые реконфигурации) может потребоваться более высокий класс долговечности в соответствии с стандартом IEC 62271-103.

3.Внутреннее vs наружное размещение, монтаж на столб vs интеграция в панель

Подберите конструкцию под планировку и окружающую среду объекта.

Выбор конструкции:

Если планируете компактные подстанции или подземное распределение, интегрированный в панель нагрузочный выключатель на SF6 в моноблочной или подземной подстанции (аналогично нашим решениям по подземным моноблочным подстанциям) часто обеспечивает оптимальный размер и безопасность.

4.Основные вопросы к поставщикам распределительного оборудования на SF6

Не спрашивайте только о цене. Требуйте доказательств.

Технические вопросы:

• Какие номиналы по напряжению, току и подключению при коротком замыкании прошли типовые испытания?

• Вы соответствуете стандартам IEC 62271-103 и IEEE C37.71?

• Какой уровень утечки SF6 и гарантия на пожизненную герметизацию?

• Какой класс механической и электрической долговечности?

• Предлагаете ли вы варианты как внутреннего распределительного оборудования на SF6, так и наружного нагрузочного выключателя на SF6 с одинаковыми номиналами?

Коммерческие и сервисные вопросы:

• Какой срок изготовления и есть ли запасные части на складах в США?

• Какой срок гарантии и зона покрытия полевых услуг?

• Можете ли вы предоставить референсы на проекты в аналогичных отраслях США (автомобильная, нефтехимическая, центры обработки данных)?

• Поддерживаете ли вы проекты по модернизации/замене нагрузочных выключателей на SF6 в существующих установках?

Реальные промышленные применения нагрузочных выключателей на SF6

Нагрузочные выключатели на SF6 в автомобильном производстве

• Быструю и безопасную изоляцию нагрузки на участках линии без остановки всего завода

• Компактные панели с 24-кВ нагрузочным выключателем, подходящие для тесных существующих подстанций (brownfield)

• Способность к подключению при аварии, защищающую оборудование верхнего уровня и локализующую остановки

Применение нагрузочных выключателей на SF6 в нефтехимической и нефтегазовой отраслях

• Наружные блоки нагрузочных выключателей на SF6 с коррозионноустойчивыми корпусами выдерживают соленую брызгу, химические вещества и пыль

• Зоны риска взрыва выгодно используют герметизированные отсеки и отсутствие открытых живых частей

• Нагрузочные выключатели с возможностью подключения при аварии применяются на линиях электропередачи к насосам, компрессорам и технологическим блокам для предотвращения каскадных отключений

Центры обработки данных: время работы и избыточность

• Высокая надежность и низкие затраты на обслуживание, соответствующие требованиям круглосуточной работы

• Компактные кольцевые распределительные устройства на SF6 для промышленных объектов, подходящие для электрических помещений, где площадь пола дорогая

• Простое секционирование для двойного питания (A/B), позволяющее обслуживать один путь, пока другой остается под напряжением

Уроки из суровых условий

• Нагрузочный выключатель на SF6 типа «пушек» (puffer) сохраняет стабильную производительность при экстремальных температурах, высокой влажности и сильном загрязнении

• Правильно установленное распределительное оборудование с пожизненной герметизацией демонстрирует чрезвычайно низкие утечки SF6 на протяжении десятилетий

• Большинство проблем возникает из-за плохой установки или неверного выбора продукции, а не самой технологии SF6

При проектировании нагрузочных выключателей на SF6 для суровых условий мы фокусируемся на:

• Правильном классе защиты **IP и

Выбор надежного производителя нагрузочных выключателей на SF6

Что стоит обратить внимание на при выборе поставщика нагрузочных выключателей на SF6

Доказанная опыт в сфере средневольтных систем

• Прочный трек-рекорд в производстве средневольтных нагрузочных выключателей (12 кВ–24 кВ) и газоизолированного распределительного оборудования на SF6.

• Реальные рекомендации из промышленных сред: заводы, центры обработки данных, нефтегазовая отрасль, энергетические компании.

Прозрачные технические данные

• Четкие номиналы: класс напряжения, непрерывной ток, способность нагрузочного выключателя к подключению при аварии, кратковременный ток.

• Полное соответствие стандарту IEC 62271-103 и, при необходимости, IEEE C37.71.

Ассортимент и доступность

• Внутреннее распределительное оборудование на SF6, наружный нагрузочный выключатель на SF6, кольцевое распределительное устройство на SF6, оборудование для компактных подстанций.

• Варианты наличия на складе новых нагрузочных выключателей на SF6, а также сроки изготовления индивидуальных панелей.

Испытания, сертификация и глобальные рекомендации

Типовыми испытаниями распределительного оборудования

• Полные отчеты о типовых испытаниях от аккредитованных лабораторий (не только «испытано производителем»).

• Диэлектрические испытания, испытания на подключение при коротком замыкании, механическая долговечность, испытания на температурный подъем.

Распознаваемыми сертификатами

• Соответствие ряду стандартов IEC 62271; ссылки на IEEE/ANSI для американских проектов при необходимости.

• Сертификаты UL или локальные одобрения там, где их требует компетентный орган (AHJ).

Реальными рекомендациями

• Установленный парк в приложениях с кольцевыми распределительными устройствами на SF6, компактными подстанциями и решениями по модернизации существующих средневольтных объектов.

• Рекомендации из суровых или критически важных объектов: нефтехимические предприятия, горнодобывающие предприятия, центры обработки данных, автомобильные заводы.

Как современные технологии на SF6 повышают надежность и безопасность

Распределительное оборудование с пожизненной герметизацией

• Герметизированные отсеки для SF6, минимизирующие утечки газа на десятилетия.

• Отсутствие доступа к живым частям при нормальной эксплуатации, снижающее риск для операторов.

Оптимизированное гашение дуги

• Современная технология нагрузочных выключателей на SF6 типа «пушек» для быстрого и стабильного гашения дуги и снижения износа контактов.

• Меньшая энергия управления и плавное движение механизма (меньше отказов, меньше регулировок).

Компактные модульные конструкции

• Малый размер для помещений с внутренним распределительным оборудованием на SF6 и компактных подстанций.

• Легкая интеграция в кольцевые распределительные устройства на SF6, панели рядом с центрами управления электродвигателями (MCC) или модернизированные автоматические выключатели и распределительные щиты.

Поддержка, индивидуализация и послепродажное обслуживание

Инженерная поддержка при применении

• Помощь в подборе 24-кВ нагрузочного выключателя, проверка способности к подключению при коротком замыкании, механической долговечности и координации с существующими реле, шинами и электрическими разрядными/защитными выключателями.

• Четкие ответы на вопросы о внутреннем/наружном размещении, монтаже на столб/интеграции в панель, а также вариантах замены устаревшего оборудования на нагрузочный выключатель на SF6.

Индивидуализация при необходимости

• Варианты подключения кабелей, разделителей и выключателей, индивидуальные размеры шкафов и схемы расположения шин.

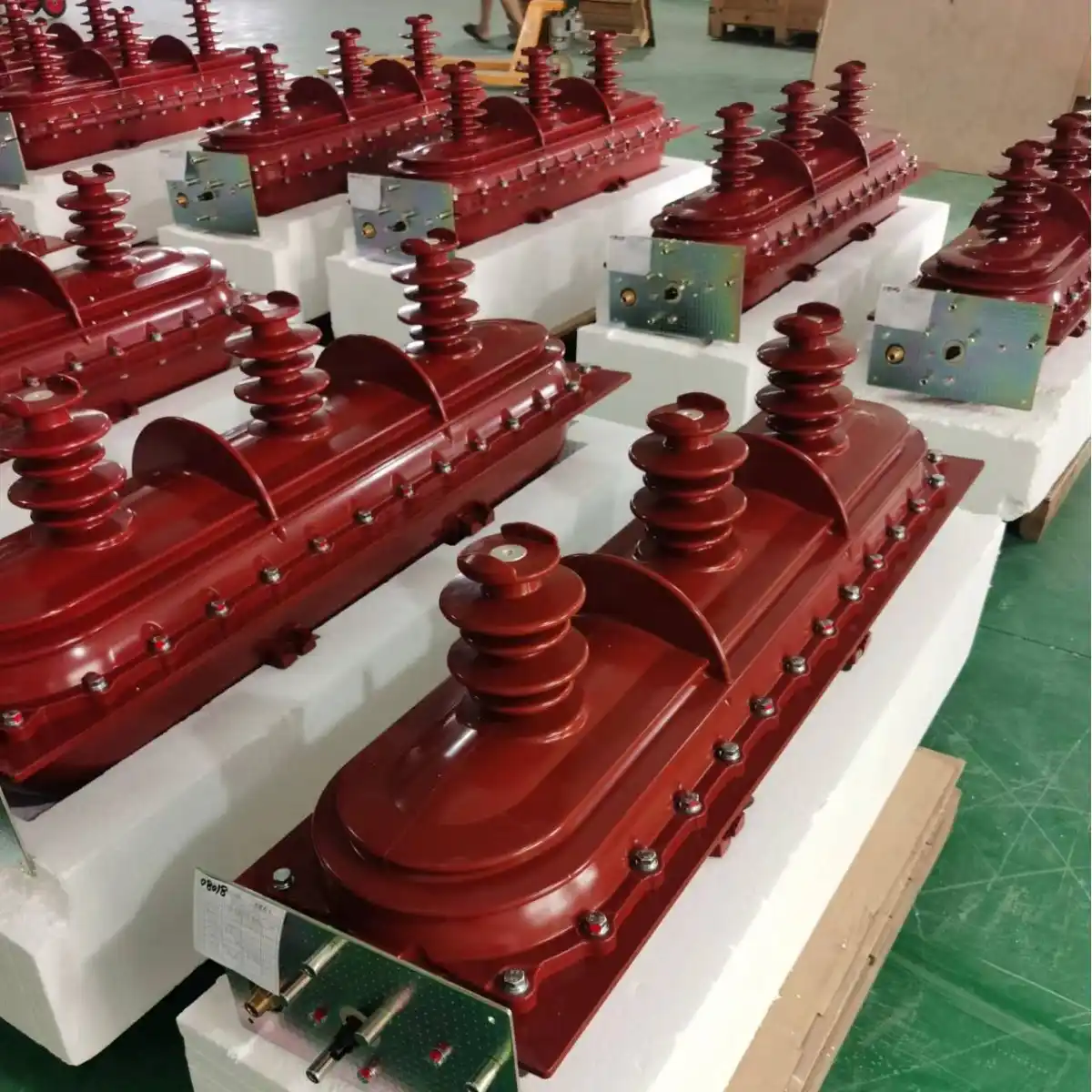

• Разные цвета/фактуры (типично серый нагрузочный выключатель на SF6; другие цвета, такие как красный или зеленый, часто возможны для специфической безопасной маркировки).

Послепродажное обслуживание и запасные части

• Локальная или региональная поддержка при пусконаладке, обучении и устранении неполадок.

• Гарантированная доступность запасных частей на протяжении всего срока службы выключателя и четкие процедуры по обращению, мониторингу и рециклингу SF6.

Когда вы готовы купить решения с нагрузочными выключателями на SF6 — будь то новый выключатель или подержанный для бюджетной модернизации — относите техническую глубину, испытания и поддержку поставщика к основным параметрам выбора. Именно так вы защищаете надежность промышленной энергетической системы и контролируете совокупную стоимость владения, а не просто преследуете на бумаге цель купить нагрузочный выключатель на SF6 за менее 25 000 долларов.
