Надежная работа современных электрических систем зависит от точного управления и надежной защиты. Это касается умных домов, промышленной автоматизации и энергетических сетей. В основе этих систем находятся два ключевых компонента: реле и автоматические выключатели. Хотя их часто упоминают вместе и иногда путают, их роли принципиально различаются.
Электрическая система работает как слаженный оркестр: реле — дирижер, отдающий команды в зависимости от условий, а автоматический выключатель — исполнитель, который быстро действует при сбоях.
Инженерам, электрикам и другим специалистам важно понимать работу этих двух компонентов. Знание их взаимодействия помогает поддерживать безопасность и надежность электрических систем.
1. Реле: интеллектуальный контроллер для малых токов

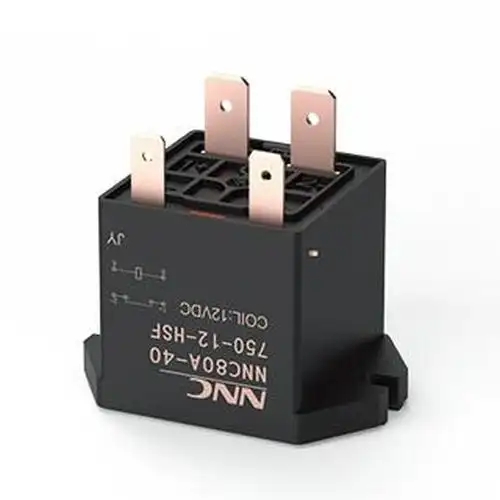

Реле — это электрически управляемый переключатель, предназначенный для управления цепями низкого напряжения или тока. Оно использует электрический сигнал из одной цепи для управления другой. Таким образом, небольшой управляющий сигнал способен включать или выключать мощные нагрузки. Реле особенно полезны в логических системах, автоматике и последовательном управлении.

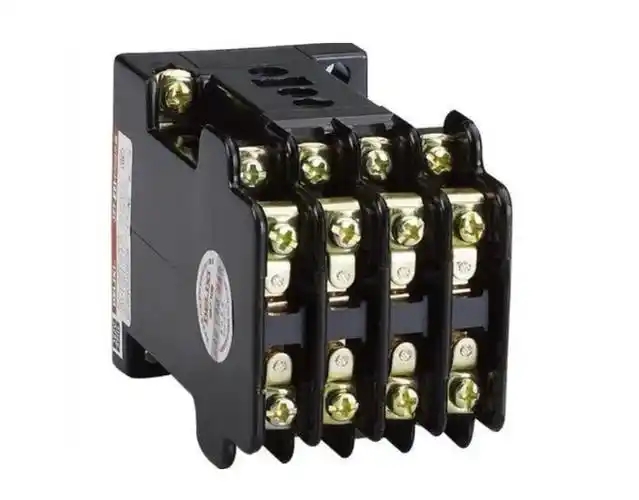

Внутри обычного электромагнитного реле катушка создает магнитное поле, которое притягивает механический рычаг, замыкая или размыкая контакты. Это позволяет управлять цепями без физического контакта между управляющей и силовой частью.
Например, система зажигания автомобиля: слабый ток от ключа зажигания активирует реле, которое замыкает цепь подачи высокого тока для запуска двигателя. Без реле замок зажигания должен был бы переключать большие токи, что сделало бы систему громоздкой и менее надежной.
Существует несколько видов реле:
Герконовые реле — для быстрого и маломощного переключения.
Тепловые реле — реагируют на изменения температуры.
Твердотельные реле — не имеют подвижных частей, бесшумны, отличаются долговечностью и устойчивостью к вибрациям.
Реле применяются в промышленной автоматике, робототехнике, бытовой технике, системах HVAC и потребительской электронике.
2. Автоматический выключатель: мощная защита
Если реле управляет включением питания, то автоматический выключатель защищает цепь. Он предохраняет от опасных ситуаций: коротких замыканий, перегрузок и повреждений оборудования. Эти устройства работают на высоких напряжениях и способны мгновенно отключать питание, предотвращая повреждения, пожары и аварии.
При возникновении неисправности — скачке напряжения или коротком замыкании — выключатель срабатывает мгновенно. Он останавливает ток, изолирует проблему и защищает остальную систему. Часто реле подает команду на срабатывание выключателя, поэтому их слаженная работа крайне важна.
Например, неисправный кухонный прибор: выключатель сработает за миллисекунды, защищая проводку и остальные устройства от перегрева и повреждений.
Существует множество видов автоматических выключателей:
Миниатюрные автоматические выключатели (MCB) — для бытового применения.

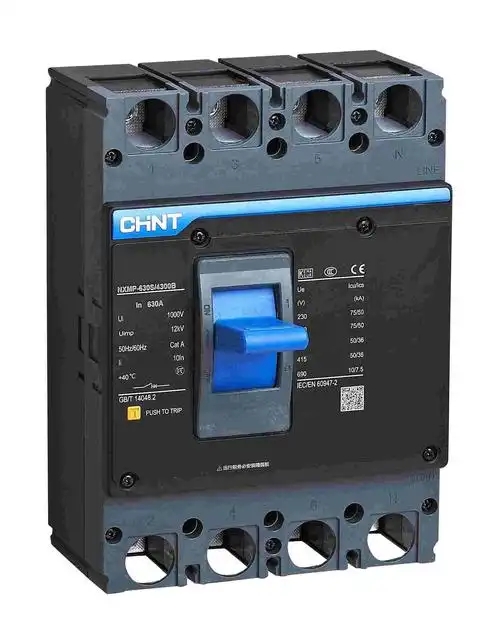

Автоматические выключатели в литом корпусе (MCCB) — для коммерческих объектов.
Вакуумные выключатели и воздушные выключатели — для промышленности и высоких напряжений.
Автоматические выключатели принципиально отличаются от реле. Они имеют специальные механизмы гашения дуги, возникающей при размыкании мощных токов.
3. Реле против автоматического выключателя: основные различия
Несмотря на общую цель — обеспечение безопасности электросистем, реле и автоматические выключатели различаются по конструкции, функциям и характеристикам.
Реле имеют простую конструкцию: катушка, якорь и контакты. Они работают при низких напряжениях (5–24 В), обеспечивая быстрое переключение — порядка 10 миллисекунд. Однако реле не предназначены для размыкания больших токов и не обладают системой гашения дуги.
Основное предназначение реле — логическое управление. Их применяют в таймерах, счетчиках и системах автоматики. Они недороги: от нескольких центов до нескольких долларов за единицу.
Автоматические выключатели предназначены для управления мощностью и защиты. Они имеют сложный механизм с расцепителями и камерами гашения дуги. Такие устройства способны работать при напряжениях от 220 В до десятков киловольт, отключая аварийные токи и изолируя поврежденные участки.
Время срабатывания выключателей немного выше — десятки миллисекунд, но при авариях они срабатывают крайне эффективно. Их стоимость варьируется от десятков до тысяч долларов в зависимости от характеристик.
Также различается долговечность: реле рассчитаны на сотни тысяч циклов, тогда как выключатели предназначены для меньшего числа операций, но при высоких нагрузках.
4. Совместная работа реле и автоматического выключателя
На практике реле и автоматические выключатели работают совместно в рамках комплексной схемы защиты. В системах управления электродвигателями реле управляет пуском и остановом в зависимости от сигналов, а выключатель отключает питание при перегрузках и коротких замыканиях.
Такое сочетание обеспечивает как логическое управление, так и защиту. Реле отслеживает параметры и подает команды, а выключатель размыкает цепь при необходимости.
В современных системах интеллектуальные реле или реле защиты анализируют токи и напряжения, определяют вид неисправности и запускают таймеры до срабатывания выключателя.
Такая координация помогает предотвратить повреждение оборудования, сокращает простои и повышает эффективность — как в бытовых, так и в промышленных и энергетических системах.
5. Почему это важно
Понимание различий в функциях реле и автоматических выключателей имеет практическое значение. Неверный выбор устройства для конкретной задачи может привести к сбоям системы, перерасходу средств или даже к опасности для жизни и имущества.
Для инженеров эти знания важны при проектировании систем и выборе компонентов. Для технических специалистов — для диагностики и обслуживания оборудования.
Даже домовладельцам и энтузиастам полезно знать принцип работы этих устройств, чтобы понимать устройство систем в быту и обеспечивать собственную безопасность.
По мере роста нашей зависимости от электрических и электронных систем возрастает и важность этих незаметных защитников. Реле и автоматические выключатели остаются невидимыми, но незаменимыми стражами современной жизни.
