Введение

Реакторы, также известные как катушки индуктивности, способны преобразовывать электрическую энергию в магнитную и накапливать её. Они также могут регулировать увеличение и уменьшение электрического тока.

При стабильной работе и эффективном регулировании энергетических систем реакторы выступают в роли ключевых компонентов для преобразования электрической энергии в магнитную, контроля тока и подавления гармоник. С ускорением внедрения силовой электроники и возобновляемых источников энергии такие проекты, как европейская «Суперсеть» (Super Grid) и инициатива по модернизации электросети США (U.S. Grid Modernization Initiative), предъявляют более высокие требования к адаптивности реакторов к различным сценариям и стабильности их эксплуатационных характеристик.Традиционный подход к расчету параметров «подбору параметров» больше не соответствует потребностям жизненного цикла эксплуатации, что создает острую потребность в разработке концептуальной схемы классификации и расчета, ориентированной на системные требования с практической инженерной точки зрения.В данной статье предлагается отказ от традиционных моделей классификации, интеграция международных стандартов МЭК с типичными инженерными практиками для разработки систематизированной системы классификации реакторов, количественных моделей расчета и решений по устранению распространенных ошибок, что предоставляет электротехническим инженерам глубокие по техническому содержанию и практические рекомендации.

Основные выводы

Переход от классификации по «структурным атрибутам» к «двумерному отображению функций и сценариев», добавление категорий для силовой электроники и возобновляемых источников энергии в соответствии с потребностями современных электросетей.Использование «динамического расчета гармонического сочленения» для определения коэффициента индуктивности с целью предотвращения усиления гармоник при фиксированных значениях.Разработка трехмерной модели «окружение – эксплуатационные характеристики – стоимость» для выбора конструкции, обеспечивающей баланс между адаптивностью к сценариям и эффективностью жизненного цикла.Проведение двойной проверки «напряжение – напряжение» для места установки, приоритет отдается ударостойкости на стороне источника питания и контролю стоимости на нейтральной стороне.Внедрение трехэтапного инженерного процесса выполнения работ — «системное моделирование → сравнение решений → типовые испытания» — для предотвращения ошибок в расчете.

I. Инженерно-ориентированная реконструкция классификации реакторов

Традиционная классификация основывается на «наличии сердечника» или «типе изоляции», что не позволяет связать её с реальными инженерными потребностями.Требуется разработка модели «двумерного отображения функций и сценариев» с дополнением инженерных деталей и новых категорий для обеспечения беспрепятственного соответствия между классификацией и приложением.

• Основной аспект классификации: От «структурных атрибутов» к «двумерному отображению функций и сценариев»

（1）Классификация по применению

Назначение реактора определяет его роль в системе, поэтому требуется сегментация на основе типичных сценариев США и Европы:

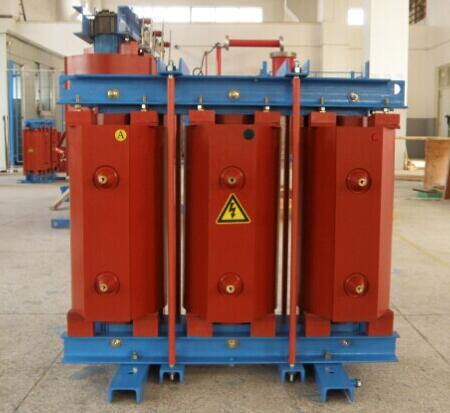

Реакторы ограничения тока (защищают оборудование за счет ограничения короткозамыкательного тока)

Примечание: Реакторы ограничения тока повышенных и сверхвысоких напряжений требуют дополнительного учета переходных процессов в системе для предотвращения низковольтности оборудования из-за чрезмерной индуктивности. Отечественные реакторы для УЭП 1000 кВ достигли прорыва в области низкой шумности (до 62 дБ), что обеспечивает соответствие УЭП-проектов экологическим требованиям.

Шунтирующие реакторы (компенсируют емкостную реактивную мощность линий и предотвращают рост напряжения)

Фиксированного типа: Идеально подходят для длинных скандинавских линий чистой передачи электроэнергии с стабильной нагрузкой, не требуют реального времени регулировки — отличаются низкой стоимостью и простотой обслуживания.

Регулируемого типа (в паре с СВЧ/СТАТКОМ): Используются при передаче электроэнергии от ветряных электростанций в Северном море Германии и в центрах металлургической нагрузки среднего запада США, обеспечивают непрерывную регулировку мощности в диапазоне 20–100% посредством тиристоров для реального времени подавления колебаний напряжения с временем реакции ≤50 мс.

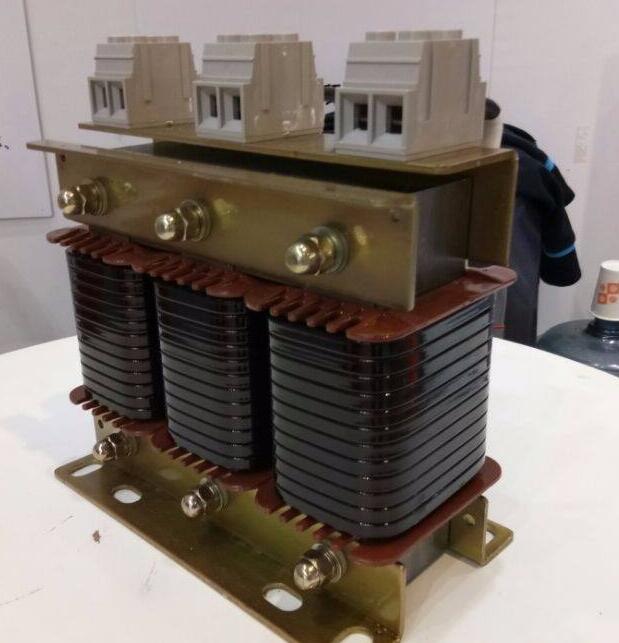

Фильтрующие реакторы (подавляют гармоническое загрязнение, сегментируются по порядку гармоник)

Реакторы для 3-й гармоники: Совместимы с системами ИБП центров обработки данных США и тяговыми преобразователями электрифицированных железных дорог Европы, образуют резонансную цепь 150 Гц с конденсаторами для достижения эффективности подавления ≥85% и решения проблемы наложения нейтрального тока.

Реакторы для 5-й/7-й гармоник: Подходят для инверторов немецких автомобильных заводов и европейских электролизеров алюминия; резонансная частота 5-й гармоники — 250 Гц, 7-й — 350 Гц, эффективность подавления составляет соответственно ≥90% и ≥85%, покрывая 60–80% общей гармонической составляющей.

Широкополосные реакторы: Адаптированы для европейских промышленных парков с множественными источниками гармоник, используют сегментированную обмотку и аморфные сплавные сердечники для подавления 2-й–13-й гармоник с коэффициентом общего искажения тока (THD) ≤5%.

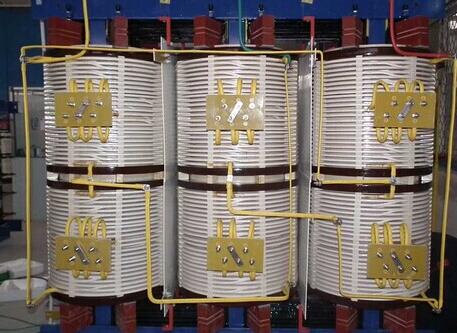

Реакторы угасания дуги (компенсируют земляной емкостный ток)

С автоподстройкой клеммных выводов: Подходят для сельских распределительных сетей США, обеспечивают ступенчатую компенсацию с точностью 5–10%, время реакции 1–2 с и низкие затраты на обслуживание.

Тиристорно-регулируемые: Используются в городских распределительных сетях Европы и высоких зданиях США, обеспечивают непрерывную компенсацию с точностью ≤2% и временем реакции ≤50 мс — в сочетании с защитой от дуги обеспечивают быструю ликвидацию повреждений.

Печные реакторы (ограничивают короткозамыкательный ток и стабилизируют процессы плавки)

Для дуговых печей: Разработаны для сталелитейных заводов немецкой компании «Тиссен Крупп» (thyssenkrupp), кратковременный выносливый ток составляет 10–15 раз номинальное значение; индуктивность регулируется динамически по мере плавления заряда в печи.

Для индукционных печей: Совместимы с установками по выплавке алюминия США, работают в паре с фильтрующими конденсаторами для обеспечения синусоидальности электропитания и подавления 5-й/7-й гармоник.

(2) Классификация по структурным характеристикам

Безсердечниковые реакторы (отсутствует магнитный сердечник, отличная линейность с колебанием индуктивности ≤5% и способностью выдерживать кратковременный ток в 20–30 раз превышающий номинальный, сегментируются по материалу корпуса)

Эпоксидно-стекловолокнистый корпус: Идеально подходят для солнечных электростанций юго-западного США и открытых электростанций северной Европы, имеют изоляцию класса H и высокую атмосферостойкость, но отличаются более высокой стоимостью.

Кремниевокнисовый корпус: Адаптированы для альпийских регионов Европы и ветрогенераторов в горах Скалистых гор США, выдерживают температуры от -40℃ до 60℃ и имеют сниженную массу на 15–20% — однако не устойчивы к маслу.

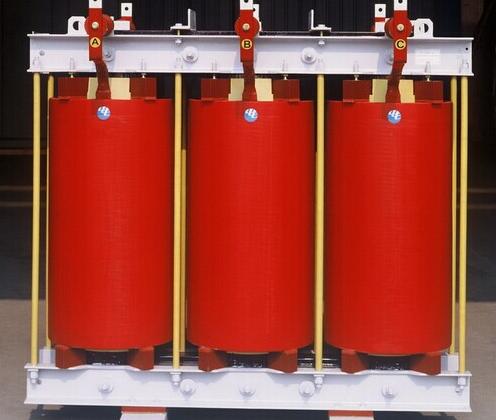

Сердечниковые реакторы (магнитный поток замыкается через сердечник, потери на 30–50% ниже, а объем на 40–60% меньше, чем у бессердечниковых, сегментируются по состоянию насыщения)

Ненасыщенные: Подходят для фильтрации в Европе и шунтирующих приложений в США, плотность магнитного потока ≤1,4 Тл, индуктивность стабильна.

Насыщенные: Разработаны для ограничения тока в низковольтных распределительных сетях США (≤10 кА), плотность магнитного потока 1,8–2,0 Тл; индуктивность резко снижается при превышении тока номинального в 1,2 раза, поэтому не подходят для короткозамыкательных токов >15 кА.

Полусердечниковые реакторы (сердечниковый стержень внутри бессердечниковой катушки, сочетают преимущества обеих конструкций, сегментируются по материалу сердечника)

Стержень из электротехнической стали: Подходит для пригородных распределительных сетей Европы 10 кВ/500 А–1000 А, магнитная проницаемость ≥1,5×10⁴ Гн/м, потери на 20–30% ниже, чем у бессердечниковых.

Стержень из аморфного сплава: Используются в центральных районах европейских городов и жилых зонах США, магнитная проницаемость ≥2,0×10⁴ Гн/м, потери дополнительно снижены на 15–20% — однако стоимость выше на 30–40%.

(3) Классификация по изоляционным и теплоотводным характеристикам

Масляные реакторы (масло-бумажная изоляция, охлаждение циркуляцией масла)

Открытого типа: Подходят для засушливых регионов среднего запада США, бак оборудован дыхателем, низкая стоимость, однако масло склонно впитывать влагу.

Герметично запечатанные: Разработаны для прибрежных районов северо-западной Европы и бассейна Амазонии в Южной Америке, заполнены инертным газом для поддержания влажности ≤30 млн/долей; низкие затраты на обслуживание, а в регионах, подверженных кислотным дождям, требуется эпоксидно-цинковое покрытие с высоким содержанием цинка + полиуретановый верхний слой для защиты от коррозии.

• Новые категории реакторов (соответствующие тенденциям развития силовой электроники)

(1) Реакторы для силовой электроники

Совместимые с SVG: Последовательные реакторы подавляют высокочастотные гармоники 11-го и выше порядков (эффективность подавления ≥95%, линейная ошибка ≤3%), а шунтирующие реакторы обеспечивают базовую реактивную мощность (потери ≤0,3%) — идеально подходят для проектов SVG по регулированию частоты электросетей Германии.

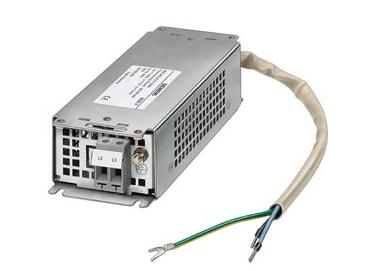

Входные/выходные для инверторов: Входные реакторы повышают коэффициент мощности до ≥0,92, а выходные подавляют dv/dt ≤500 В/мкс; обязательны для длинных кабелей (>100 м) в американских автомобильных заводах и европейских химических предприятиях.

(2) Реакторы для возобновляемых источников энергии

На стороне коммутатора ФЭС: Подходят для кластеров ФЭС мощностью ≥100 МВт в Калифорнии (США) и южной Испании, подавляют 3-ю/5-ю гармоники, пусковой ток ≤2х номинального, степень защиты IP65.На стороне преобразователя ветрогенератора: Адаптированы для ветрогенераторов в Северном море Европы и Техасе (США), сглаживают колебания тока на входе (эффективность подавления ≥80%) и подавляют 13-ю/15-ю гармоники на выходе (THD ≤3%) — с устойчивостью к вибрациям 0,5g.

II. Основная логика расчета параметров: От «подбора параметров» к «адаптивности к жизненному циклу системы»

Расчет параметров требует интеграции данных о короткозамыкательном токе, спектрах гармоник и экологических параметров — с фокусом на три ключевых элемента: коэффициент индуктивности, тип конструкции и место установки — при одновременном учете специальных сценариев.

• Расчет коэффициента индуктивности (K-значение): Преодоление фиксированных значений, введение «динамического расчета гармонического сочленения»

(1) Основные принципы расчета

Только ограничение пускового тока (THD <3%, нелинейная нагрузка ≤10%): K=0,5–1%, обеспечивая падение напряжения на основной гармонике ≤1% и пусковый ток ≤20x номинальный; примечание: усиление 5-й гармоники составляет 2–3 раза, требуется повторная проверка при последующем увеличении нагрузки.

Преобладание 5-й гармоники (содержание >60%, ≤15% номинального тока):

Содержание ≤10%: K=4,5%, с резонансной частотой 235 Гц (зазор 15 Гц от 250 Гц) и усилением 3-й гармоники ≤1,3 раза.

Содержание >10%: K=6% (международно предпочтительное значение), с резонансной частотой 204 Гц (зазор 45 Гц) для эффективности подавления 5-й гармоники ≥90% и 7-й гармоники ≥80% — обеспечивая достаточный запас.

Преобладание 3-й гармоники (содержание >50%, ≥8% номинального тока): K=12%, с резонансной частотой 130 Гц для эффективности подавления ≥85% и нейтрального тока ≤1,5x фазного тока; при превышении этого порога требуются нейтральные реакторы, что делает его подходящим для высокоплотных европейских центров обработки данных.

Примечание: Значение K=6% широко используется в международной практике, обеспечивая баланс между подавлением 5-й/7-й гармоник и адаптивностью к будущему росту гармонического загрязнения.

(2) Инновационный метод: Расчет по кривой «коэффициент индуктивности — эффективность подавления гармоник»

Для сценариев с множественными гармониками (например, совместное присутствие 3-й и 5-й), выполните следующие 3 шага:

• Выбор типа конструкции: Трехмерная модель принятия решений «окружение – эксплуатационные характеристики – стоимость»

Полусердечниковый: Сбалансированный выбор для средней мощностиАдаптирован для европейских пригородных и американских промышленных приложений средней мощности, обеспечивает баланс между потерями, размерами и стоимостью; оптимизированные сердечниковые стержни гарантируют линейность, близкую к бессердечниковым, с потерями на 20–30% ниже, чем у бессердечниковых.

• Выбор места установки: Двойная проверка «напряжение – напряжение»

(1) Сторона источника питания (высоковольтная сторона)

Характеристики: Выдерживает высокие всплески короткозамыкательного тока и номинальное напряжение системы, требует строгой динамической и тепловой стабильности.

Применение: Электростанции сетей США (короткозамыкательный ток ≥60 кА), европейские полупроводниковые заводы (высокая надежность).

Требования: Динамическая стабильность ≥2,5x короткозамыкательного тока, тепловая стабильность ≥1,3x (3 с), изоляция ≥1,2x номинального напряжения, частичные разряды ≤10 пК (при 1,73x напряжения).

Выбор: Приоритет отдается бессердечниковым реакторам с эпоксидно-стекловолокнистым корпусом — они не насыщаются, обладают высокой ударостойкостью и совместимы с банками конденсаторов сетей США.

(2) Нейтральная сторона (низковольтная сторона)

Характеристики: Коротковольтный ток ослабляется конденсаторами, напряжение = номинальное/√3, а требования ниже.

Области применения: Европейское городское распределительное электроснабжение (кротковольтный ток ≤50 кА), коммерческие здания США (чувствительность к стоимости).

Требования: Динамическая устойчивость ≥2× номинальная, тепловая устойчивость ≥1,5×, изоляция ≥3 кВ, частичный разряд ≤20 пК.

Выбор: Масляно-иммерсионные для влажных европейских прибрежных районов, сухих типов для засушливых пустынь США, а воздушно-обмоточные при необходимости ограничения тока.

Примечание: Установки на нейтральной стороне не имеют защиты от удара с стороны электропитания; для коротковольтных токов ≥60 кА требуются предохранители с ограничением тока.

• Расчет параметров для специальных сценариев

Особые экологические или эксплуатационные условия требуют индивидуальных решений для реакторов, чтобы избежать недостатков в эксплуатации или преждевременного выхода из строя.

Для каждого сценария необходимо взаимно проверить экологические параметры (высота расположения, влажность, температура) и электрические требования (содержание гармоник, короткозамыкательный ток) для выбора оптимальной конфигурации.

(1) Высокое гармоническое загрязнение (металлургия, дуговые печи)

• Сценарий: Европейские металлургические заводы с THD ≥10% и совместным присутствием нескольких гармоник (например, 3-я, 5-я, 7-я).

• Стратегия: Комбинация «широкополосных реакторов + активных фильтров мощности (APF)»; реакторы подавляют 3-ю/5-ю/7-ю гармоники, а APF компенсируют 11-ю и выше порядков, с координированным управлением на основе ПЛК для обеспечения THD ≤5% — эффективность доказана на сталелитейных заводах французской компании Alstom.

(2) Высокая высота расположения/низкая температура (≥3000 м/-20℃)

• Сценарий: Андские горы Южной Америки и альпийские ветрогенераторы Европы, где низкие температуры затрудняют теплоотвод, а высокая высота снижает прочность изоляции.

• Стратегия: Выбор сухих бессердечниковых реакторов (безмасляная конструкция устойчива к замерзанию при низких температурах); добавление принудительного воздушного охлаждения (вентиляторы включаются при -30℃) для увеличения эффективности теплоотвода на 50–80%; повышение класса изоляции (например, 10 кВ → 15 кВ при 3500 м) в соответствии с стандартом IEC 60664-1 (снижение прочности изоляции на 8–10% на 1000 м высоты).

(3) Умные электросети (умная распределительная сеть Калифорнии, США; европейская «Суперсеть»)

• Сценарий: Сети, требующие реального времени мониторинга, дистанционного обслуживания и прогнозирования неисправностей для поддержки высокого доли внедрения возобновляемых источников энергии.

• Стратегия: Развертывание «умных реакторов» с интеграцией волоконно-оптических температурных датчиков (точность ±1℃), вибрационных датчиков (порог аварии ≤0.1g) и датчиков частичных разрядов (предел обнаружения ≤10 пК); передача данных через 4G/5G на облачные платформы в соответствии с стандартом IEC 61850 для обеспечения совместимости с системами управления электросетями.

Видео о логике расчета: Демонстрация расчета коэффициента индуктивности и выбора конструкции

III. Ошибки при расчете и руководства по инженерному выполнению

Даже при наличии надежных моделей расчета практические ошибки могут снизить эксплуатационные характеристики реакторов — устранение распространенных ошибок и соблюдение структурированного процесса выполнения работ имеют решающее значение.

• Распространенные ошибки и решения

(1) Фиксация на низких потерях с игнорированием способности ограничения тока

• Пример практики: Немецкий автомобильный завод в Мюнхене выбрал сердечниковые реакторы (потери ≤0.2%) для экономии средств; при возникновении короткозамыкательного тока 70 кА насыщение сердечника привело к потере способности ограничения тока, разрушению конденсаторов и остановке производства на 3 дня — убытки составили 1 миллион евро.

• Решение: Квантифицировать компромисс между потерями и способностью ограничения тока в зависимости от годового времени работы: при ≥6000 часах/год приоритет отдается конструкциям с низкими потерями и высокой ударостойкостью (например, бессердечниковые); при ≤3000 часах/год сердечниковые конструкции могут обеспечить баланс между стоимостью и эксплуатационными характеристиками.

(2) Предположение, что более высокий коэффициент индуктивности = лучшие эксплуатационные характеристики, с игнорированием падения напряжения

• Пример практики: Коммерческое здание в Чикаго (США) установили реакторы с K=15% для максимального подавления 3-й гармоники (эффективность 90%), но падение напряжения на основной гармонике 8% превысило отраслевой предел 5% — это вызвало сбои при пуске двигателей и неисправности системы кондиционирования.

• Решение: Рассчитать падение напряжения по формуле ΔU% = K×Q_C/S_n×100% (Q_C = реактивная мощность конденсаторов, S_n = номинальная мощность системы); обеспечить ΔU% ≤5%; при превышении снизить K или увеличить номинальную мощность системы.

(3) Игнорирование совместимости конструкции с окружающей средой, приводящее к преждевременному выходу из строя

• Пример практики: Прибрежная электростанция в Рио-де-Жанейро (Бразилия) использовала стандартные сухие реакторы без защиты от коррозии; за 2 года токопротекание изоляции и ржавчина на кронштейнах вынудило полную замену, стоимость которой составила 500 000 долларов.

• Решение: Соответствие конструкции реактора окружающей среде:

• Влажные/прибрежные районы: Герметично запечатанные масляные или кремниевокнисовые реакторы.

• Высокотемпературные/засушливые районы: Реакторы с принудительным воздушным охлаждением или открытого типа масляного исполнения.

• Коррозионно агрессивные районы (кислотные дожди, солевой дым): Эпоксидные реакторы + нержавеющие кронштейны; масляные реакторы требуют баков из стали Q345R с тройным покрытием (цинковое эпоксидное покрытие 80 мкм + средний эпоксидный слой 120 мкм + полиуретановый верхний слой 80 мкм).

• Трехэтапный инженерный процесс выполнения работ (в соответствии со стандартами США/Европы)

(1) Моделирование системных требований

• Задача: Разработка «Документа требований к расчету параметров», включающего:

• Электрические параметры: Напряжение, ток, короткозамыкательный ток, годовое время работы.

• Данные о гармониках: Измеренные спектры (прибор Fluke 1770) и типы источников гармоник (инверторы, двигатели).

• Экологические параметры: Место расположения, диапазон температуры/влажности, высота, класс коррозии (по стандарту ISO 12944).

• Ограничения: Ограниченное пространство (моделирование через Autodesk Revit), бюджет и стандарты соответствия (IEC 60076, ANSI C57.14).

(2) Технико-экономическое сравнение нескольких решений

• Техническая оценка: Оценка решений по 100-балльной шкале по эффективности подавления гармоник, способности ограничения тока, адаптивности к окружающей среде и надежности; рассматриваются только решения с баллом ≥80.

• Экономическая оценка: Расчет полной стоимости жизненного цикла (LCC) за 20 лет, включая:

• Первоначальные затраты: Закупка, транспортировка, установка.

• Затраты на эксплуатацию и обслуживание: Инспекция, техническое обслуживание, энергетические потери.

• Затраты на устранение неисправностей: Ремонт, простои, замена.

• Выбор: Определение решения с минимальной LCC, соответствующего техническим требованиям.

(3) Типовые испытания и проверка

• Обязательные испытания:

• Испытание на температурный подъем: Обеспечение температурного подъема ≤65К (IEC 60076-2).

• Короткозамыкательное испытание: Подтверждение отсутствия деформаций или повреждения изоляции после 3-секундного испытания на тепловую стабильность.

• Испытание на подавление гармоник: Проверка соответствия THD ≤5% (IEC 61000-3-6).

• Экологические испытания: Устойчивость к высоким/низким температурам (-40℃ до 60℃), влажному теплу (влажность 95%) и солевому дыму (1000 часов по стандарту ISO 9227).

• Сертификация: Проведение испытаний в аккредитованных лабораториях (например, немецкая TÜV, американская UL) и получение отчетов в соответствии с стандартами IEC 60076 и ANSI C57.14 для приемки работ.

Примечание: Отечественные производители теперь самостоятельно выполняют испытания на температурный подъем для реакторов, используя точные системы сбора данных для обеспечения соответствия международным стандартам безопасности.

Видео о инженерном выполнении: Полный процесс от моделирования до испытаний

IV. Будущие тенденции: Цифровизация и интеллектуализация

Расчет параметров и эксплуатация реакторов развиваются вместе с цифровыми технологиями, обеспечивая более эффективные, надежные и адаптивные решения для современных электросетей.

1.Цифровая двойница для расчета параметров

• Технология: Построение многофизических моделей (электромагнитная, тепловая, механическая) с использованием ANSYS Multiphysics; импорт параметров электросети (профили нагрузки, данные о короткозамыканиях) через PSCAD/EMTDC; симуляция эксплуатационных характеристик реакторов в динамических условиях (колебания гармоник, изменения температуры) и визуализация результатов в 3D.

• Применение: В ветрогенераторах Северного моря Европы с использованием цифровых двойниц выбраны бессердечниковые реакторы с K=6%, что позволило снизить затраты на эксплуатацию и обслуживание на 15% по сравнению с традиционным расчетом — прогнозирование деградации изоляции за 5 лет и оптимизация графика технического обслуживания.

2.Модульный расчет параметров

• Технология: Стандартизация модулей реакторов по напряжению (10 кВ/35 кВ/110 кВ), мощности (100–1000 кВар) и функции (фильтрация/ограничение тока/пуск); добавление опциональных модулей (принудительное воздушное охлаждение, широкополосная фильтрация) для специальных сценариев.

• Преимущества: Сокращение сроков изготовления с 3–6 месяцев (индивидуальные решения) до 1–2 месяцев (модульные); возможность расширения на месте (например, добавление модуля 200 кВар к системе 500 кВар) для поддержки целей быстрого внедрения возобновляемых источников энергии в США и Европе.

3.Интеллектуальные платформы для расчета параметров на основе ИИ

• Технология: Разработка алгоритмов машинного обучения на основе 1000+ европейских и американских случаев применения реакторов; возможность импорта данных через Excel или интеграция с ГИС для получения экологических параметров; автоматическая генерация отчетов о расчете, 3D-моделей и спецификаций комплектующих (BOM).

• Технология: Разработка алгоритмов машинного обучения на основе 1000+ европейских и американских случаев применения реакторов; возможность импорта данных через Excel или интеграция с ГИС для получения экологических параметров; автоматическая генерация отчетов о расчете, 3D-моделей и спецификаций комплектующих (BOM).

V. Часто задаваемые вопросы (FAQ)

В1: Какой тип реактора лучше выбрать для 110 кВ европейской электростанции с короткозамыкательным током 70 кА (сторона источника питания)?

О1: Бессердечниковые реакторы с эпоксидно-стекловолокнистым корпусом. Обоснование: ① Отсутствие насыщения сердечника обеспечивает линейное ограничение тока (колебания индуктивности ≤5%); ② Изоляция 12 кВ (1.2x номинальное 10 кВ) и частичные разряды ≤10 пК (при 1.73x напряжения) соответствуют требованиям к высокому напряжению; ③ Динамическая стабильность 175 кА (2.5x 70 кА) и тепловая стабильность 91 кА (1.3x 70 кА) устойчивы к ударам от короткозамыканий — соответствует стандарту IEC 60076-6 и широко используется в 110 кВ электростанциях Германии и Франции.

В2: В американском центре обработки данных содержание 3-й гармоники 8%, нейтральный ток 1.4x фазного — какой K-значение выбрать и нуждаются ли в дополнительном оборудовании?

О2: Выбрать K=12% для подавления 3-й гармоники на ≥85%, снизив нейтральный ток до ≤1.0x фазного. Поскольку 1.4x близко к порогу 1.5x, добавить нейтральный реактор для 3-й гармоники для предотвращения перегрева — эта конфигурация является стандартной в центрах обработки данных Калифорнии и Техаса.

В3: Для альпийского ветрогенератора в Европе на высоте 3500 м какой метод охлаждения и класс изоляции необходимы для сухих реакторов?

О3: Использовать принудительное воздушное охлаждение (вентиляторы включаются при -30℃) для компенсации сниженного теплоотвода на высокой высоте. Повысить класс изоляции с 10 кВ до 15 кВ (по стандарту IEC 60664-1: 3500 м = 3.5x 1000 м → снижение прочности изоляции на 28–35%, требуется 15 кВ для сохранения эквивалентной прочности 10 кВ) — все альпийские ветровые проекты используют этот подход.

В4: Немецкий автомобильный завод имеет 12% 5-й гармоники и 6% 7-й гармоники — как балансировать K-значение для двойного подавления гармоник?

О4: Выбрать K=6%. ① Для 5-й гармоники: резонансная частота 204 Гц (зазор 46 Гц от 250 Гц) обеспечивает подавление ≥90% (содержание ≤1.2%); ② Для 7-й гармоники: подавление ≥80% (содержание ≤1.2%); оба значения соответствуют стандарту IEC 61000-3-6 — это стандартное решение в автомобильных заводах Баварии и Баден-Вюртемберга.

В5: Канадский пищевой завод (10 кВ/600 А, ограниченный бюджет) нуждается в долгосрочном решении с реакторами — какой тип конструкции оптимальный?

О5: Полусердечниковые реакторы. Полная стоимость жизненного цикла за 20 лет ~64 500 долларов: ① Первоначальные затраты: 25 000 долларов (на 20% ниже, чем у бессердечниковых); ② Затраты на эксплуатацию и обслуживание: 5000 долларов/год (на 17% ниже, чем у сердечниковых); ③ Энергетические потери: 1728 долларов/год (на 20% ниже, чем у бессердечниковых) — экономия 3840 долларов по сравнению с сухими сердечниковыми и 18 800 долларов по сравнению с бессердечниковыми, идеально для сценариев средней мощности с ограниченным бюджетом.

В6: Прибрежная электростанция в Нидерландах (влажность ≥85%, солевой дым) использует масляные реакторы — какие меры по изоляции и защите от коррозии требуются?

О6: ① Герметичный бак, заполненный азотом (влажность ≤30 млн/долей); ② Бак из стали Q345R с тройным покрытием (цинковое эпоксидное покрытие 80 мкм + средний эпоксидный слой 120 мкм + полиуретановый верхний слой 80 мкм, устойчивость к солевому дому 1000 часов по стандарту ISO 9227); ③ Насыщенная маслом коричневая бумага с добавкой бензотриазола для обмоток; ④ Изоляционные наконечники из кремниевого каучука (длина токопротекания ≥25 мм/кВ) — прибрежные электростанции Нидерландов и Бельгии сообщают об сроке службы более 25 лет при этих мерах.
