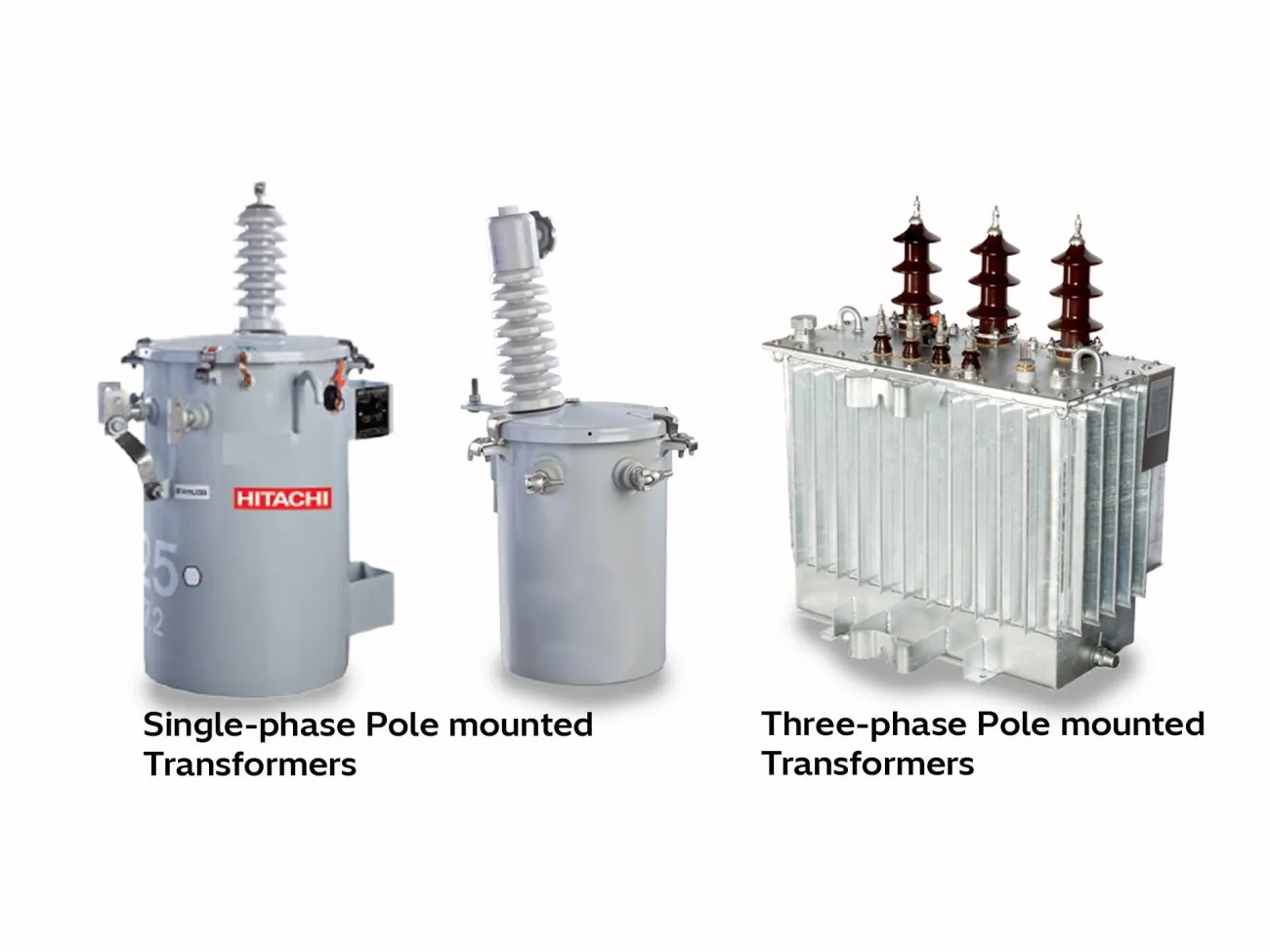

Стандартный однофазный или трехфазный трансформатор на опоре:

• Принимает входное среднее напряжение от воздушных линий (первичная сторона)

• Выдает напряжение вторичной цепи 120/240 В, 208Y/120 В или аналогичное для конечных потребителей

• Обеспечивает электрическую изоляцию и регулируемое импедансе для ограничения токов короткого замыкания

• Защищает цепь плавкими вставками, защитными разрядниками или имеет конструкцию ССП (полностью самозащищенный)

В России большинство распределительных трансформаторов для воздушных линий в жилых зонах — это модели на опорах. Типичные сценарии использования:

• Городские и пригородные районы с воздушными вводами в дома

• Трансформаторы для электрификации сельской местности, подающие энергию на фермы, ранчо и удаленные дома

• Небольшие коммерческие нагрузки: магазины, школы, дорожные объекты

• Временное электроснабжение строительных площадок или удаленных телекоммуникационных/технических объектов

• Низкая стоимость подготовки площадки — не требуется бетонное основание, ограждения или большой земельный участок

• Компактные размеры — идеально подходят для мест с ограниченным или дорогим наземным пространством

• Сниженный риск вандализма и несанкционированного вмешательства — оборудование размещено на опоре, вне досягаемости

• Быстрая установка — бригады электромонтажников могут быстро устанавливать или заменять устройства с помощью автокранов с ведущей кабиной

• Подходят для сложного рельефа — холмы, кюветы и районы с повышенным риском наводнений чаще всего оборудуют воздушными линиями

• Стандартные модели для жилых зон: мощностью 5–50 кВА для отдельных домов, небольших магазинов и ферм

• Модели для более мощных однофазных нагрузок: 75–100 кВА для крупных домов, небольших коммерческих зданий или групповых подключений

• Распространенные напряжения первичной цепи: 7,2 кВ, 13,2 кВ, 13,8 кВ, 24,9 кВ

• Стандартные напряжения вторичной цепи: 120/240 В однофазное для жилых подключений в России

• Три однофазные модели, соединенные в схемах «звезда-звезда» или «звезда-треугольник»

• Заводской трехфазный воздушный распределительный трансформатор для более аккуратной установки

• Традиционные модели

• Требуют установки внешних плавких вставок, защитных разрядников и отключающих устройств на опоре

• Часто выбираются энергетическими компаниями, предпочитающими настраиваемую защиту directly на объекте (например, в сочетании с выкатными высоковольтными плавкими вставками)

• Трансформаторы на опорах типа ССП

• Имеют встроенные первичную плавкую вставку, защитный разрядник от перенапряжений, вторичный автоматический выключатель и иногда защитное устройство низковольтной цепи

• Идеально подходят для трансформаторов электрификации сельской местности и частных энергетических компаний, которым нужна более простая аппаратура на опоре и меньше внешних аксессуаров

• Модели с экологически безопасными диэлектриками на основе природных эфиров (например, FR3)

• Маслонаполненные трансформаторы с высокой температурой воспламенения и биоразлагаемыми диэлектриками для городских, прибрежных и экологически чувствительных территорий

• Однофазные модели: 5, 10, 15, 25, 37,5, 50, 75, 100, 167 кВА

• Трехфазные модели (сборные или моноблочные): обычно 30–500 кВА для воздушных линий

• Классы напряжения: первичное напряжение до 34,5 кВ для большинства воздушных сетей России

Попросите у производителя предоставить следующие данные:

• Номинальную мощность при нагреве 55 °C или 65 °C

• Возможность работы в режиме перегрузки (например, краткосрочная аварийная перегрузка)

• Ожидаемый профиль нагрузки (жилые объекты, трансформаторы для электрификации сельской местности, легкая промышленность)

Эффективность и соответствие стандартам DOE / требованиям в области энергопотребления

Для российского рынка убедитесь, что трансформатор соответствует энергетическим стандартам DOE:

• Подтвердите соответствие правилам DOE 2016+ для распределительных трансформаторов

• Попросите предоставить данные о потерях: холостые потери (потери в магнитопроводе) и нагрузочные потери при номинальной мощности в кВА

• Уточните, оптимизирован ли трансформатор для снижения жизненно-цикловых затрат, а не только для минимизации первоначальной стоимости изготовления

Предел импульсной прочности изоляции (ПИПИ), класс изоляции и система охлаждения

ПИПИ и класс изоляции являются непременными параметрами при оценке технических характеристик трансформаторов на опоре:

Корпус, вводы и стандартные аксессуары

Хороший производитель трансформаторов на опоре должен предоставлять четкие данные о механических характеристиках и комплектации аксессуаров:

Полярность и клеммы однофазных трансформаторов на опоре

Для однофазных трансформаторов на опоре полярность и клеммы являются ключевыми параметрами для безопасной работы в энергетических сетях и жилых подключениях:

• Клеммы первичной (ВН) цепи обычно маркируются H1, H2 (а также H3 для конструкций с несколькими вводами).

• Клеммы вторичной (НН) цепи маркируются X1, X2, X3 и т.д.

• Полярность обычно обозначается как суммарная или разностная; большинство современных трансформаторов на опоре по стандарту ГОСТ Р в Северной Америке имеют суммарную полярность.

• Всегда необходимо соблюдать соответствие фазовой последовательности системы и способа заземления (например, заземление клеммы X2 для однофазных распределительных трансформаторов с напряжением 120/240 В для жилых зон).

Распространенные типы подключений и маркировки на идентификационной табличке

На идентификационной табличке трансформатора на опоре обычно указываются:

• Тип подключения первичной цепи: треугольник, заземленная звезда или одиночный ввод (линия — земля).

• Конфигурация вторичной цепи:

• 120/240 В однофазная 3-проводная

• 240/480 В

• 277/480 В (для легкой коммерции)

• Схемы, показывающие положения перемычек, установки отводов и варианты подключения трансформаторов на опоре для последовательного и параллельного соединения.

Трехфазные установки (звезда–звезда, звезда–треугольник) с использованием трансформаторов на опоре

Когда требуется трехфазный трансформатор на опоре, но нужна гибкость, многие энергетические компании создают «установки» из трех однофазных моделей на одной опоре:

• Звезда–звезда: нейтрали соединяются вместе и заземляются; используется для симметричных нагрузок и длинных линий в сельской местности.

• Звезда–треугольник: распространенный вариант, когда первичная цепь энергетической компании выполнена по схеме звезда, а на стороне нагрузки требуется схема треугольник для электродвигателей или старого оборудования.

• Неполные установки по схеме треугольник могут обслуживать небольшие трехфазные нагрузки всего двумя трансформаторами, снижая первоначальные затраты, но обладая меньшей мощностью.

Компетентный производитель трансформаторов на опоре для российского рынка предоставит поддержку в виде стандартных схем таких установок, рекомендуемых комбинаций мощности в кВА и правильных практик заземления для трансформаторов электрификации сельской местности и подключений легкой коммерции.

• Начните с первичной стороны: определите вводы с маркировкой H, напряжение системы и точки заземления.

• Перейдите к вторичной стороне: посмотрите, как клеммы X1, X2, X3, X4 соединяются для получения напряжений 120/240 В, 240/480 В или других рабочих напряжений.

• Проверьте схему регулятора номинального напряжения, если ваше устройство имеет отводы для корректировки напряжения на ±2,5% или ±5%.

• Подтвердите наличие функций трансформатора типа ССП (встроенные плавкие вставки, грозовые разрядники, автоматические выключатели) и их изображение на схеме.

• Номинальная мощность в кВА и класс напряжения

• Трансформаторы на опоре с более высокой номинальной мощностью в кВА (для больших нагрузок) стоят дороже — как из-за более дорогих сырьевых материалов, так и из-за сложнее инженерных расчетов.

• Переход от класса напряжения 15 кВ к 25 кВ или 34,5 кВ увеличивает стоимость, так как требует повышения уровня изоляции и выполнения более строгих требований к пределу импульсной прочности изоляции.

• Нестандартные комбинации первичного/вторичного напряжения или необычные диапазоны отводов для корректировки напряжения повысят цену по сравнению со стандартными моделями для энергетических компаний.

• Индивидуальные технические характеристики против стандартных конструкций

• Нестандартные вводы, специальные регуляторы номинального напряжения, дополнительные устройства защиты от перенапряжений или индивидуально разработанные кронштейны увеличивают время инженерных разработок и производства.

• Стандартные трансформаторы на опоре по стандарту ГОСТ Р для энергетических компаний обычно стоят дешевле, чем уникальные одноразовые модели.

• Обмотки из меди против алюминия

• Трансформаторы на опоре с медными обмотками обычно имеют более высокую начальную стоимость, но обеспечивают меньшие потери энергии и большую механическую прочность.

• Трансформаторы с алюминиевыми обмотками снижают первоначальные затраты и вес оборудования, что предпочитают многие российские энергетические компании для повседневного использования в распределительных сетях жилых зон.

• Выбор между медью и алюминием является ключевым фактором при работе в рамках ограниченного бюджета.

• Стандарты, сертификация и дополнительные функции

• Трансформаторы, соответствующие энергетическим стандартам Министерство энергетики Российской Федерации, распределительные трансформаторы по стандарту IEEE и трансформаторы на опоре с сертификацией ЕАС, имеют более высокую цену, но снижают риски при проверках российскими инспекторами и энергетическими компаниями.

• Трансформаторы типа ССП (полностью самозащищенные) с встроенными плавкими вставками, грозовыми разрядниками и автоматическими выключателями стоят дороже традиционных моделей, но позволяют отказаться от отдельных внешних защитных устройств на объекте.

• Дополнительные системы мониторинга, корпуса из нержавеющей стали и специальные покрытия также увеличивают стоимость.

• Логистика и состояние цепочки поставок

• Цены на сталь, медь и трансформаторное масло могут меняться из квартала в квартал, что влияет на итоговую стоимость трансформатора на опоре.

• Место производства имеет значение: трансформаторы от российских производителей часто имеют более высокую цену за единицу оборудования, но снижают затраты на доставку, исключают пошлины и минимизируют проблемы с импортом.

• Стоимость доставки в удаленные сельские районы, а также затраты на получение разрешений и координацию с другим оборудованием (например, наружными автоматическими выключателями или средне напряжными автоматическими выключателями) должны быть включены в расчет реальной стоимости.

Если вы покупаете оборудование для российских энергетических компаний, кооперативов или подрядчиков, вот как я сокращаю расходы, сохраняя безопасность и соответствие требованиям:

• Стандартизируйте всё, что возможно

• Используйте распространенные номинальные мощности и комбинации напряжений однофазных трансформаторов на опоре, которые поставщики постоянно держат на складе.Избегайте нецелесообразной индивидуализации аксессуаров, цветов окраски и кронштейнов, если это не требуется абсолютно обязательно.

• Подберите правильную номинальную мощность в кВА

• Не заказывайте трансформатор мощностью 50 кВА, если для ваших задач достаточно модели на 25 кВА. Сосредоточьтесь на реальных нагрузках и коэффициенте их одновременности, а не на гипотетических худших сценариях.Для трансформаторов электрификации сельской местности предусмотрите умеренный запас мощности на рост — но не в два раза больше нужного.

• Сбалансируйте эффективность и срок окупаемости

• Выбирайте модели, соответствующие стандартам Министерство энергетики Российской Федерации и локальным требованиям, но не переплачивайте за сверхвысокую эффективность, если тарифы на электроэнергию или режимы нагрузки не оправдывают эту премию.

• Будьте гибкими в выборе материалов

• Рассмотрите трансформаторы на опоре с алюминиевыми обмотками для стандартных линий питания, а оставьте медные обмотки для сильно нагруженных или чувствительных цепей.

• Проведите переговоры о объеме заказа и сроках поставки

• Комплектация заказов и согласование разумных сроков поставки позволяют производителям трансформаторов на опоре для электросетей оптимизировать производство и предложить более выгодные цены.Закрепите цены в контрактах во время волатильности рынков меди и стали.

Ключевые квалификации:

• Доказанный опыт производства

• Распределительных трансформаторов для жилых зон

• Трансформаторов для электрификации сельской местности

• Средне напряжных воздушных трансформаторов

• Возможность изготовления

• Однофазных трансформаторов на опоре

• Трехфазных трансформаторов на опоре / установок из отдельных модулей

• Трансформаторов типа ССП (полностью самозащищенных)

• Знание российских стандартов и технических требований

• Конструкций трансформаторов на опоре по стандарту ГОСТ Р

• Распределительных трансформаторов по стандарту IEEE

• Трансформаторов, соответствующих энергетическим стандартам Министерство энергетики Российской Федерации

Попросите предоставить:

• Разрешения от энергетических компаний или включение в их утвержденные списки поставщиков (AVL)

• Список российских EPC‑компаний, кооперативов и частных энергетических компаний, которым они поставляют оборудование

• Примеры технических спецификаций трансформаторов на опоре, выполненных по предыдущим заказам

• ISO 9001 (система менеджмента качества), ISO 14001 (система менеджмента окружающей средой)

• Сертификат ЕАС, где это требуется (трансформаторы на опоре с сертификацией UL)

• Соответствие стандартам Министерство энергетики Российской Федерации и IEEE/ГОСТ Р

Испытания, которые вы должны потребовать:

• Рoutine испытания на каждом воздушном распределительном трансформаторе

• Протоколы типовых испытаний: нагрев, импульсное напряжение (ПИПИ), короткое замыкание

• Доступ к отчетам о испытаниях и техническим паспортам

Хорошие производители также понимают принципы совмещения с оборудованием предыдущих и последующих ступеней сети, например, с автоматическими выключателями и плавкими вставками. Так, стоит обратить внимание на то, как они описывают схемы защиты при сравнении автоматических выключателей и высоковольтных плавких вставок с ограничителем силы тока в распределительных сетях.

• Индивидуальные номинальные мощности в кВА трансформаторов на опоре

• Гибкие комбинации первичного/вторичного напряжения для российских сетей

• Обмотки из меди или алюминия (трансформаторы на опоре с медными или алюминиевыми обмотками)

• Специальные вводы, защитные разрядники, регуляторы номинального напряжения, плавкие вставки, варианты исполнения ССП

• Индивидуальная идентификационная табличка, схема трансформатора на опоре и маркировка подключений

Инженерная поддержка:

• Возможность консультирования по вопросам

• Подключения трансформаторов на опоре (однофазных и трехфазных)

• Схем проводки трехфазных трансформаторов на опоре (установки по схемам «звезда–звезда», «звезда–треугольник»)

• Быстрый отклик на запросы предложений и технические вопросы

• Поддержка проектов по производству по заказам OEM / ODM (индивидуально разработанные трансформаторы на опоре)

• Стандартные сроки производства для

• Номинальных мощностей из наличия (распространенные номинальные мощности трансформаторов на опоре в кВА)

• Индивидуально разработанных высоковольтных трансформаторов на опоре

• Производственная мощность в периоды сезонных штормов / аварийных восстановительных работ

• Опыт доставки в вашу регион

Послепродажное обслуживание:

• Четкие условия гарантии (срок действия в годах, покрываемые случаи, время реакции)

• Оказание услуг на месте или удаленно при установке трансформаторов на опоре

• Наличие запасных частей и сроки реакции на запросы их замены

• Отсутствие подтверждаемых данных о заводе или аудите со стороны независимых организаций

• Невозможность предоставить протоколы испытаний или образцы сертификатов по типовым испытаниям

• Переусердные обещания по срокам производства без предоставления данных о производственной мощности

• Отсутствие рекомендаций от российских заказчиков при одновременном заявлении о «широком опыте работы с крупными энергетическими компаниями»

• Экстремально низкая цена трансформаторов на опоре по сравнению с рыночной средней без объяснения причин

• Некачественные ответы на вопросы по

• Подключению трансформаторов на опоре

• Уровням защиты, пределу импульсной прочности изоляции (ПИПИ) или требованиям Министерства энергетики Российской Федерации к энергоэффективности

• Более короткие сроки производства: меньшее расстояние доставки, отсутствие задержек при морских перевозках, упрощенная процедура ускорения выполнения аварийных заказов

• Более высокий уровень соответствия требованиям: легче соблюдать нормы Министерства энергетики Российской Федерации в области энергоэффективности, стандарты ГОСТ Р/IEEE и требования сертификации ЕАС, которые ожидают российские инспекторы и энергетические компании

• Упрощенная коммуникация и поддержка: одинаковые часовые пояса, возможность организации выездов специалистов на объект, более быстрый отклик при решении гарантийных вопросов и проблем на месте эксплуатации

• Лучшее соответствие локальным техническим требованиям: более богатый опыт работы с национальными стандартами российских энергетических компаний, требованиями к оформлению заказов и типичными техническими характеристиками трансформаторов на опоре

Возможные недостатки:

• Более высокая цена трансформаторов на опоре: затраты на труд и сырье обычно выше, чем у многих зарубежных заводов

• Ограниченная производственная мощность: в периоды пиковых спросов некоторые российские предприятия имеют длинные очереди заказов

• Вы реализуете крупный проект, и каждая экономия на киловольт-ампере имеет значение.

• Сроки поставки гибкие, и вы готовы выдержать период в 12–20 недель, включая морскую перевозку и таможенные формальности.

• Вам нужны индивидуально разработанные трансформаторы на опоре, и у вас есть проверенный зарубежный партнер по производству по заказам OEM/ODM, способный разработать оборудование под ваши технические требования.

• Вы поставляете оборудование за пределами России, где требования к локальной сертификации отличаются.

• Затраты: цена за единицу, стоимость доставки, пошлины, расходы на хранение и полная стоимость владения (энергопотери, отказы, простои).

• Соответствие требованиям: энергоэффективность по нормам Министерства энергетики Российской Федерации, стандарты IEEE/ГОСТ Р, сертификация ЕАС, нормы энергетических компаний и безопасность. Воздушные распределительные трансформаторы, не соответствующие требованиям, могут привести к провалу проекта на этапе инспекции.

• Риски поставки: волатильность стоимости морской перевозки, задержки на таможне, геополитические факторы и погодные условия. Для срочных модернизаций сетей я предпочитаю отдавать предпочтение российскому производству.

Эффективный подход — смешанная стратегия:

• Используйте российских производителей распределительных трансформаторов для критически важных, высокопрофильных или срочных проектов.

• Обращайтесь к проверенным глобальным заводам для проектов, где важна экономия, и сроки поставки позволяют планировать на длительный горизонт.

• Проведите аудит завода:

• Запросите прямой видеотрансляцию или организовайте выездную проверку цехов по производству обмоток, сборке магнитопроводов, изготовлению корпусов и испытательную лабораторию.

• Убедитесь, что завод может проводить испытания для вашего класса напряжения (например, высоковольтные трансформаторы на опоре напряжением 15 кВ, 25 кВ, 35 кВ).

• Проверьте сертификаты и протоколы испытаний:

• Попросите предоставить протоколы типовых испытаний, образцы протоколов режимных испытаний и список соответствия стандартам (Министерство энергетики Российской Федерации, IEEE, ГОСТ Р, ЕАС — где это требуется).

• Ищите информацию о реальных проектах с трансформаторами, а не общие брошюры.

• Оцените инженерный потенциал:

• Убедитесь, что партнер может предоставить схемы трансформаторов на опоре, образцы идентификационных табличек и схемы проводки трехфазных трансформаторов на опоре для ваших энергетических компаний.

• Попросите показать предыдущие разработки: однофазные трансформаторы на опоре и трехфазные установки воздушных распределительных трансформаторов.

Для команд, которые только начинают сравнивать основные типы трансформаторов и стандарты, полезно изучить простой обзор, например, материал на сайте Weisho, посвященный двум основным типам электрических трансформаторов: «что такое два основных типа электрических трансформаторов». Это хорошее основание перед углублением в детали трансформаторов на опоре.

2. Полная стоимость владения (не только цена опорного трансформатора)

Я никогда не ориентируюсь только на цену за единицу товара. Я смотрю на стоимость на весь период эксплуатации:

• Сравнение покупной цены и потерь (холостых + нагрузочных) за 20–30 лет

• Ожидаемый срок службы и вероятность отказов

• Потребность в техническом обслуживании масляных опорных трансформаторов

• Логистика: стоимость доставки, хранения, погрузочно-разгрузочных работ и времени установки

  Попросите поставщиков представить капитализацию потерь, чтобы вы могли сравнить реальную стоимость владения на весь период эксплуатации между различными предложениями.

3. Гарантия, сервис и запасные части

Проверьте:

• Срок действия гарантии (в годах) и фактический перечень покрываемых случаев

• Время реакции на случаи отказов или дефектов

• Доступность запасных частей и запасных трансформаторов на территории России

• Наличие локальных сервисных партнеров или заводских специалистов в России

• Четкий процесс возврата товаров по гарантии (RMA) и подачи претензий

4. Практические кейсы, рекомендации и история реализации проектов

• Практические кейсы по аналогичным проектам (трансформаторы для электрификации сельских территорий, трансформаторы для распределительных сетей жилых районов, трансформаторы для небольших коммерческих нагрузок)

• Рекомендации от российских энергетических компаний, потребительских кооперативов, EPC‑компаний или подрядчиков

• Стаж работы на рынке и объем установленного оборудования для воздушных распределительных трансформаторов

• Протоколы типовых испытаний и сертификаты от независимых лабораторий

Ассортимент опорных трансформаторов компании WEISHO

• Однофазные опорные трансформаторы для электрификации жилых районов и сельских территорий

• Трехфазные опорные трансформаторы для небольших коммерческих и малых промышленных нагрузок

• Масляные опорные трансформаторы и трансформаторы с экологически безопасными теплоносителями

• Стандартные опорные трансформаторы и полностью самозащищенные (CSP) трансформаторы для воздушных линий электропередачи

Конструктивные преимущества однофазных и трехфазных моделей

• Оптимизированная электрическая схема, обеспечивающая высокую эффективность и соответствие требованиям Минэнерго

• Гибкие варианты исполнения: трансформаторы с медными или алюминиевыми обмотками

• Прочная механическая конструкция для установки в прибрежных, пустынных и холодных климатических условиях

• Четкие таблички паспортных данных, маркировка и схемы подключения опорных трансформаторов, соответствующие требованиям ГОСТ Р и IEEE

Для проектов, требующих установки приборов защиты от перенапряжений, мы также предоставляем согласованные решения с 10-киловольтными отсекаемыми разрядниками, предназначенными для защиты распределительных линий в сельских и жилых районах.

Контроль качества, стандарты и испытания

• Проектирование и испытания выполняются в соответствии со стандартами IEEE для распределительных трансформаторов, а также соответствующими требованиями ГОСТ Р и МЭК

• Режимные, типовые и специальные испытания проводятся для каждой производственной партии

• Диэлектрические, нагревательные и импульсные испытания для проверки уровня импульсной прочности изоляции (BIL) и класса изоляции

• Полные протоколы испытаний и отчеты прилагаются к каждой поставке

Типичные области применения и профиль реализуемых проектов

• Использования в качестве распределительных трансформаторов для жилых районов на воздушных линиях электропередачи

• Электрификации сельских территорий при длинных питающих линиях и смешанных нагрузках

• Обеспечения электроэнергией небольших коммерческих центров, ферм, телекоммуникационных объектов и объектов коммунальной инфраструктуры

• Модернизации сетей и программ замены морально и физически устаревшего оборудования

Как сотрудничает компания WEISHO с энергетическими компаниями, EPC‑фирмами и подрядчиками

• Предварительный инженерный аудит технических спецификаций опорных трансформаторов

• Поддержка при решении вопросов, связанных со схемами и проводкой опорных трансформаторов на этапах проектирования и монтажа

• Координация логистических процессов для соблюдения графиков остановки оборудования и поэтапного строительства

• Длительные партнерские отношения по поставкам с энергетическими компаниями, EPC‑фирмами и крупными электротехническими подрядчиками

Если вам нужен партнер‑производитель опорных трансформаторов, ориентированный на российский рынок, который понимает важность соблюдения сроков, соответствия стандартам и учета полной стоимости владения на весь жизненный цикл, компания WEISHO готова поддержать вас на всех этапах — от утверждения технических спецификаций до ввода оборудования в эксплуатацию.

Часто задаваемые вопросы о производителях опорных трансформаторов

Поставщики опорных трансформаторов по сравнению с поставщиками трансформаторов на фундаментной установке

Когда я выбираю производителя опорных трансформаторов, я обращаю внимание на богатый опыт работы с трансформаторами для воздушных распределительных сетей, интеграцию со стальными конструкциями линий и соответствие требованиям энергетических стандартов (ГОСТ Р/МЭК, Минэнерго). Поставщики трансформаторов на фундаментной установке больше концентрируются на корпусах, устойчивых к несанкционированному доступу, и подземных системах.

2. Типичные сроки изготовления индивидуальных трансформаторов для воздушных распределительных сетей

Сроки изготовления увеличиваются, если вы добавите следующие требования:

• Ненестандартное первичное напряжение

• Специальные вводы, клеммы или системы защиты для полностью самозащищенных (CSP) трансформаторов

• Строгие технические требования энергетических компаний или новые типовые испытания

Планируйте заранее — особенно если вы координируете поставку с коммутационным оборудованием или средствами защиты, например, с внутриквартирным разъединителем нагрузки для распределительных сетей.

3. Распространенные номинальные мощности (кВА) и классы напряжения в наличии

4. Основные рекомендации по установке и техническому обслуживанию

Основы установки

• Проверяйте соответствие технических характеристик опорного трансформатора (кВА, первичное/вторичное напряжение, уровень импульсной прочности изоляции — BIL) однолинейной схеме и схеме установки трансформатора на опоре.

• Используйте правильные схемы подключения опорного трансформатора, а также соблюдайте рекомендуемые значения крутящего момента при монтаже клемм и вводов.

• Соблюдайте установленные нормы ГОСТ Р и местных регламентов по зазорам между трансформатором и линиями связи, а также строительными конструкциями.

• Координируйте выбор предохранителей, отсекающих устройств и разрядников с принятой схемой защиты (см. также обзор основ коммутационного оборудования и средств защиты).

Основы технического обслуживания

• Проводите визуальные проверки на предмет утечек масла, коррозии, повреждений разрядников или перегрева контактных соединений.

• Для питающих линий с высокой нагрузкой регулярно выполняйте инфракрасное сканирование.

• Для масляных опорных трансформаторов следуйте практике энергетических компаний по отбору проб масла и проведению диэлектрических испытаний.

• Ведите записи о фактической нагрузке трансформатора в сравнении с его номинальной мощностью (кВА), чтобы избежать хронических перегрузок.

Для российских покупателей я всегда рекомендую сотрудничать только с производителями, которые поставляют вместе с каждым трансформатором ясные схемы его подключения, паспортные данные на табличке и базовые рекомендации по техническому обслуживанию.
