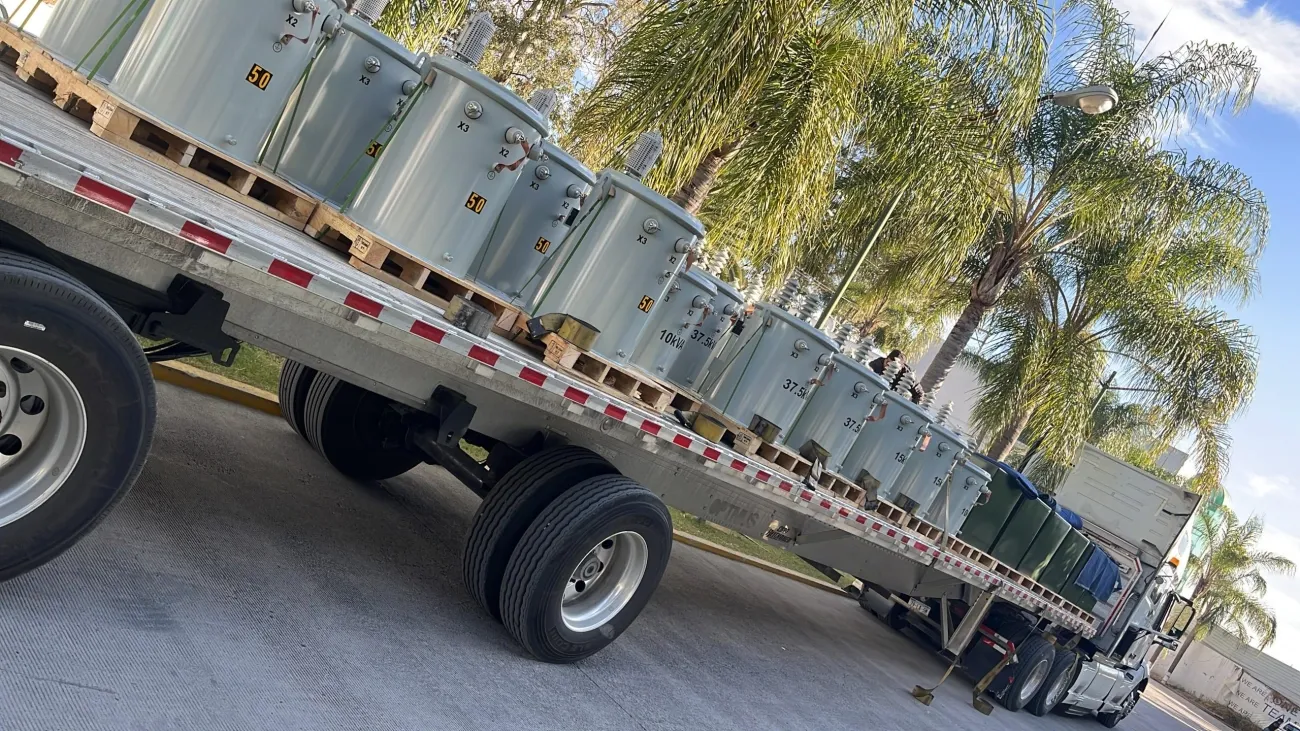

Что такое трансформатор на опоре?

Основное конструктивное исполнение и компоненты

• Герметичный стальной бак, заполненный минеральным маслом или альтернативной жидкостью

• Сердечник и обмотки, предназначенные для распределительных целей

• Высоковольтные вводы для воздушного подключения первичной цепи

• Низковольтные вводы или зажимы вторичной цепи для питания разводящего кабеля

• Внешний плавкий предохранитель (часто установлен на опоре непосредственно над трансформатором)

• Молниеотводы, смонтированные рядом с клеммами первичной цепи

• Заземляющие соединения, соединенные с системой заземления опоры

Конструкции воздушных линий

• Однофазная первичная цепь с однофазным трансформатором, обслуживающим загородный дом или ферму

• Три однофазных трансформатора на опорах, объединенных в трехфазную установку для питания небольшой коммерческой нагрузки

• Конструкции контурных или радиальных линий питания, где несколько опор поддерживают линию, и каждый трансформатор подключается к ней для питания локальных нагрузок

Где встречаются трансформаторы на опоре?

• Вдоль сельских дорог и сельскохозяйственных маршрутов

• В старых пригородных районах с воздушными линиями электропередачи

• На временных или удаленных объектах (строительные площадки, насосные станции, отдаленные коттеджи)

• При обслуживании отдельных жилых домов, малых предприятий и легких коммерческих нагрузок

Что такое трансформатор на фундаменте?

Основное конструктивное исполнение трансформатора на фундаменте

• Масляный или сухой трансформатор, размещенный в герметичном корпусе

• Первичная (средневольтная) сторона: обычно класса 5 кВ–35 кВ

• Вторичная (низковольтная) сторона: 120/240 В для жилых объектов, 208Y/120 В или 480Y/277 В для коммерческих нагрузок

• Контактные группы с закрытыми или открытыми токоведущими частями для подключения кабелей, проложенных под землей

• Возможности контурного или радиального питания для гибкого проектирования распределительной системы

• Вся установка размещается на горизонтальном бетонном фундаменте с соответствующим заземлением, необходимыми зазорами и доступом для обслуживающей бригады

Ключевые особенности корпусов трансформаторов на фундаменте

• Запертый корпус, устойчивый к несанкционированному доступу, с отдельными отсеками для высоковольтной и низковольтной аппаратуры

• Конструкция с закрытыми токоведущими частями (отсутствие открытых под напряжением элементов при открытой дверце корпуса)

• Система сбора масла и клапан сброса избыточного давления для безопасного поведения при возникновении неисправностей

• Коррозионностойкое покрытие для длительной эксплуатации на открытом воздухе

• Четкая маркировка и ручки управления для безопасного переключения и установки плавких предохранителей персоналом энергетической компании

Схемы подключения кабелей, проложенных под землей, с трансформаторами на фундаменте

• Первичным средневольтным кабелям в ПВХ- или HDPE-трубах от линии питания или кольцевого распределительного устройства (часто металлического коммутационного оборудования; см. также сравнение кольцевого распределительного устройства и коммутационного оборудования)

• Конфигурациям с контурным питанием, которые позволяют энергетическим компаниям обеспечить питание с другой стороны во время отключений

• Вторичным низковольтным кабелям в трубах, питающим жилые дома, таунхаусы, магазины или небольшие промышленные здания

• Заземляющей сетке и заземляющим электродам, соединенным с баком трансформатора и нейтралью

Типичные номиналы и области применения

• Диапазон мощности: примерно 25 кВА до 3000 кВА и выше

• Класс напряжения: первичная сторона 5–35 кВ; вторичная сторона 120/240 В, 208/120 В, 240/120 В по треугольнику, 480/277 В и т.д.

• Однофазные модели: типичны для жилых массивов и легких нагрузок

• Трехфазные модели: стандартный вариант для коммерческих зданий, промышленных парков, школ и больниц

Трансформаторы на фундаменте устанавливаются там, где владельцы объектов требуют:

• Чистого внешнего вида территории (отсутствие воздушных линий и оборудования на опорах)

• Повышенной безопасности для населения вблизи тротуаров, детских площадок и парковок

• Надежного подземного электроснабжения для современных жилых комплексов и коммерческих объектов

Ключевые различия между трансформаторами на фундаменте и трансформаторами на опоре

Монтаж: воздушная линия и подземная линия

• Трансформаторы на опоре крепятся к опорам распределительных сетей и напрямую подключаются к воздушным линиям. Они являются стандартным решением, когда вся сеть уже построена на опорах — особенно в сельской местности и спарсенных пригородных районах.

• Трансформаторы на фундаменте устанавливаются на бетонное основание на уровне земли и подключаются к кабелям, проложенным под землей (подземная распределительная сеть для жилых районов). Если в районе используется исключительно подземная электросеть, то выбор почти всегда падает на трансформаторы на фундаменте.

Конструкция, корпус и тип монтажа

• Трансформаторы на опоре обычно имеют более простое устройство: это масляные баки с открытыми вводами, а также внешние молниеотводы, плавкие предохранители или разъединители, смонтированные на опоре. Безопасность эксплуатации обеспечивается за счет установки на большой высоте, что исключает доступ к оборудованию для населения.

• Трансформаторы на фундаменте оборудуются запертым стальным корпусом, устойчивым к несанкционированному доступу, с отдельными отсеками для высоковольтной и низковольтной аппаратуры. Конструкция разработана для безопасной эксплуатации и переключений на уровне земли. Для крупных коммерческих объектов многие энергетические компании комплектуют такие трансформаторы компактным оборудованием, например, российскими типовыми сборными подстанциями — аналогично решениям с корпусными подстанциями.

Мощность, класс напряжения и масштабируемость

• Трансформаторы на опоре — обычно используются для номиналов мощности небольшой величины (обслуживание нескольких жилых домов, фермы или небольшой коммерческой нагрузки). Идеально подходят для однофазных нагрузок и легких трехфазных нагрузок в средневольтных воздушных линиях питания.

• Трансформаторы на фундаменте — преимущественно применяются для номиналов мощности большой величины, трехфазного распределения электроэнергии и сетей с более высоким классом среднего напряжения в городских и коммерческих объектах. Их легче модернизировать при расширении объекта (увеличении количества нагрузок, установке зарядных станций для электромобилей, подключении небольших промышленных мощностей).

Безопасность, доступность и контакт с населением

• Безопасность трансформаторов на опоре обеспечивается за счет установки на высоте и соблюдения необходимых зазоров, которые отделяют оборудование от людей. Однако токоведущие части и аппаратура остаются относительно открытыми для обслуживающего персонала и подвержены воздействию погодных условий.

• Трансформаторы на фундаменте разработаны для эксплуатации в местах с интенсивным движением населения:

• Все токоведущие части защищены запертыми дверцами и барьерами

• Наличие четкой маркировки и контроль доступа к оборудованию

• Минимальный риск случайного контакта, вандализма или повреждения животными

Трансформаторы на фундаменте и на опоре: требования к монтажу и площади

Трансформатор на опоре: подготовка площадки и монтаж

Требования к монтажу

• Прочная деревянная, металлическая или бетонная опора, установленная в соответствии со стандартами энергетических компаний

• Соответствующий класс и высота для поддержания веса трансформатора и соблюдения требуемых зазоров для линий электропередачи

• Надежные кронштейны, поперечины и крепежные элементы для установки трансформатора на вершине опоры

Подготовка площадки

• Доступ для грузовиков и автокранов с люлькой для монтажа и последующего технического обслуживания

• Стабильный грунт и правильная засыпка вокруг основания опоры

• Свободный проход для воздушных линий и безопасное рабочее расстояние до зданий

Заземление

• Заземляющий электрод у основания опоры, соединенный с баком трансформатора и нейтралью

• Проверенное сопротивление заземления в соответствии с требованиями энергетических компаний и стандартов NEC/NESC

Трансформатор на фундаменте: фундамент, зазоры и заземление

Бетонное фундамент

• Горизонтальный армированный бетонный фундамент, размеры которого соответствуют спецификациям производителя или энергетической компании

• Правильная разметка для анкерных болтов и ориентация проемов для кабелей

• Установка фундамента выше уровня грунта для предотвращения застоя воды

Зазоры

• Рабочее пространство перед дверцами корпуса, предусмотренное нормативами (обычно свободный доступ шириной 3–3,6 метра)

• Минимальное допустимое расстояние до зданий, окон, тротуаров и въездов

• Доступ для транспортных средств и пожарной техники в соответствии с местными строительными нормами

Заземление

• Заземляющая сетка или кольцевое заземление вокруг фундамента

• Соединение бака трансформатора, отсеков и нейтраль с заземляющей системой

• Контроль шагового и касательного напряжений в местах с публичным доступом

Ограничения по площади в городских и сельских условиях

Городские и плотно застроенные районы

• Ограниченная площадь тротуаров и придомовых территорий complicates the placement of large foundations

• Подземные кабели используются повсеместно, поэтому трансформаторы на фундаменте подходят оптимально

• Основной упор делается на эстетичность и размещение оборудования вне поля зрения и зоны движения транспорта

Пригородные районы

• Используются оба типа трансформаторов — выбор зависит от планировки жилого массива и правил ассоциации домовладельцев или муниципальных нормативов

• В зонах с кольцевой планировкой и плановых жилых массивах чаще всего предпочитают трансформаторы на фундаменте, устанавливаемые вдоль границ участков

Сельская местность

• Достаточно свободного пространства для установки опор и прокладки воздушных линий

• Длинные линии питания, разреженные нагрузки и упрощенные процедуры согласования для прокладки линий на опорах

• Трансформаторы на опоре обычно являются наиболее экономичным и гибким вариантом

Рельеф местности, затопления и доступность

Реальные условия площадок в России имеют такое же значение, как и принципиальные одно-линейные схемы.

Рельеф местности

• Крутизонные, скалистые или заросшие лесом участки чаще всего подходят для установки опорных трансформаторов (установить опору проще, чем заливать фундаментную плиту).

• Равнинные, планированные территории для застройки являются идеальным вариантом для установки трансформаторов на фундаментных плитах.

Риск затопления

• Заливные равнины, прибрежные зоны и низменности являются неудачными местами для установки трансформаторов на фундаментных плитах на уровне земли.

• Мы либо повышаем высоту фундаментной плиты, либо используем опорные трансформаторы, размещенные выше уровня возможного затопления.

Доступность

• Для обоих типов трансформаторов требуется круглогодичный доступ для грузовиков.

• Узкие переулки и тесные улицы в центре города могут затруднить размещение и замену фундаментных плит.

• Для обслуживания отдаленных или бездорожных местностей опорные трансформаторы, как правило, являются более быстрым и экономически выгодным решением.

Итог: если у вас уже есть воздушные линии электропередач и свободные земельные участки для их прокладки, установка опорных трансформаторов, как правило, является более простым и дешевым вариантом. Если вы строите подземную распределительную сеть эстетичного вида — особенно в новых жилых массивах и коммерческих парках России — более разумным долгосрочным решением будут трансформаторы на фундаментных плитах с соответствующими плитами, зазорами и заземлением.

Трансформаторы на фундаментных плитах и на опорах: безопасность и надежность

Физическая защита и безопасность населения

• Трансформаторы на фундаментных плитах размещаются в запертых стальных корпусах на уровне земли. Живые части полностью герметизированы, поэтому дети, домашние животные и население не могут случайно коснуться токоведущих элементов. Этот корпус, устойчивый к несанкционированному доступу, значительно снижает риск контакта людей с опасными частями оборудования.

• Трансформаторы на опорах устанавливаются на столбах в недоступном для людей месте. Это расстояние создает естественный защитный барьер в плане безопасности, но механическая защита у таких трансформаторов значительно слабее. Если транспортное средство столкнется с опорой или произойдет сильный шторм, трансформатор и крепежные элементы окажутся более подверженными воздействиям.

Погодные условия, штормы и окружающая среда

• Трансформаторы на опорах напрямую подвергаются воздействию солнца, ветра, льда и мусора. В районах, часто поражаемых молнией или штормами, энергетические компании обычно дополняют их воздушными защитными устройствами, такими как откидные предохранители и высоковольтные молниеотводы, чтобы снизить вероятность отказов.

• Трансформаторы на фундаментных плитах также находятся на открытом воздухе, но герметичный корпус защищает изоляторы, соединительные элементы и живые части от прямого воздействия дождя с ветром, льда и загрязнений. Благодаря этому корпусу такие трансформаторы, как правило, обеспечивают более высокую долговременную надежность в суровых климатических условиях, а также в прибрежных или загрязненных районах.

Защита от неисправностей, предохранители и коммутация

Оба типа трансформаторов используют предохранители, молниеотводы и коммутационные устройства для локализации неисправностей и ограничения их масштаба, но схемы их оснащения немного различаются:

На опорах:

• Часто в качестве основного защитного устройства используются внешние откидные предохранители, смонтированные на опоре.

• Коммутация и разделение участков линии обычно осуществляются с помощью отдельных выключателей или откидных аппаратов на опорах.

• Схема проста, видна издалека, и бригады обслуживания линий могут быстро диагностировать неисправности, находясь на земле.

На фундаментных плитах:

• В состав обычно входят внутренние выключатели с коммутацией под нагрузкой, штыреватые предохранители и предохранители с ограничением тока, размещенные внутри корпуса.

• Конструкция обеспечивает более безопасную эксплуатацию при закрытых или частично открытых дверях корпуса, снижая риск дуговых выбросов и контакта с токоведущими частями.

• Легче интегрируются в кольцевые сети или системы подземного электроснабжения жилых районов (URD), обеспечивая более эффективное секционирование.

Частота отказов и удобство безопасной эксплуатации

• Трансформаторы на опорах чаще подвержены отказам из-за погодных условий, особенно в местах, где линии пересекаются с деревьями. Однако их легко осматривать визуально, и бригады обслуживания могут быстро добраться до них с помощью автоподъемников.

• Трансформаторы на фундаментных плитах, как правило, обеспечивают:

• Меньшее количество перерывов в электроснабжении по причине погодных условий при сочетании с подземными кабелями.

• Более безопасную коммутацию и разделение участков непосредственно в месте установки трансформатора.

• Более выгодные возможности для создания кольцевых сетей и резервных линий электропитания, что позволяет сократить время простоев в густонаселенных жилых и коммерческих районах.

Итог:

• Если главными приоритетами являются безопасность населения от контакта с оборудованием, устойчивость к несанкционированному доступу и снижение риска отказов (в городских районах, на территории учебных заведений, в коммерческих зонах), я отдаю предпочтение трансформаторам на фундаментных плитах.

• Если важнее простое устройство воздушных линий и быстрая визуальная диагностика неисправностей (в сельских или малоэтажных пригородных районах), трансформаторы на опорах справляются с задачей очень хорошо.

Трансформаторы на фундаментных плитах и на опорах: стоимость и обслуживание

Трансформаторы на фундаментных плитах и на опорах: стоимость и обслуживание

Первоначальные затраты на оборудование и монтаж

• Низкая номинальная мощность в кВА, простая конструкция, небольшой вес

• Более дешевое крепежное оборудование (опоры, поперечины, кронштейны)

• Более быстрый монтаж с использованием автоподъемников на существующих воздушных линиях

Трансформаторы на фундаментных плитах требуют больших первоначальных затрат:

• Тяжелые герметичные стальные корпуса с запертыми отсеками

• Необходимость изготовления бетонной плиты, проведения земляных работ, прокладки кабельных каналов и подземных кабелей

• Более высокие затраты на труд при выполнении гражданских работ и монтаже кабельных соединений

Доступность для обслуживания, инспекции и ремонта

• На фундаментных плитах: специалисты работают на уровне земли с запертым корпусом, где средневольтные и низковольтные отсеки четко разделены. Легко интегрировать рядом расположенные коммутационные или защитные устройства, например, выключатель с коммутацией под нагрузкой, установленный внутри здания или в отдельном корпусе.

• На опорах: любая инспекция, переключение тапов или замена предохранителей требуют использования автоподъемника или альпинистского снаряжения. Погодные условия, доступность для транспортных средств и наличие земельных участков для прокладки линий замедляют все работы.

Долгосрочные эксплуатационные расходы и срок службы

• Воздействие окружающей среды

• На опорах: больше подвержены воздействию ветра, льда, деревьев, а также столкновению с транспортными средствами.

• На фундаментных плитах: лучше защищены механически и от погодных факторов, снижен риск физического повреждения.

• Стоимость отказов и ремонта

• Трансформаторы на фундаментных плитах часто совмещаются с более совершенными коммутационными и защитными системами, особенно при использовании оборудования такого типа, как модульное распределительное устройство (RMU) или современное кольцевое распределительное устройство. Это позволяет сократить влияние неисправностей и время восстановления электроснабжения.

• Типовой срок службы

• При отсутствии перегрузки оба типа трансформаторов могут эксплуатироваться 25–40 и более лет.

• В суровых климатических условиях трансформаторы на фундаментных плитах часто демонстрируют лучшую фактическую долговечность, так как корпус защищает изоляторы, соединительные элементы и вспомогательное оборудование.

Влияние воздушных и подземных сетей на общую стоимость

• Воздушные сети (сельские районы, большинство пригородов)

• Опорные сооружения уже установлены.

• Монтаж трансформатора на опоре и прокладка нескольких пролетов линии обходится значительно дешевле, чем рытье траншей и прокладка кабельных каналов.

• Общая стоимость эксплуатации на протяжении всего жизненного цикла ниже, если риск простоев из-за погодных условий или штормов приемлем.

• Подземные сети (новые жилые массивы, территории учебных заведений, центральные районы городов)

• При переходе на подземные кабели трансформаторы на фундаментных плитах логично вписываются в общую концепцию проектирования.

• Исключается визуальная загромождение территории, повышается безопасность населения, упрощаются работы на уровне земли.

• Общая стоимость системы (трансформаторы + линии + гражданские работы) выше, но это оправдано требованиями к эстетике, надежности и нормативным актам.

Краткие выводы:

• Нуждаетесь в минимальных первоначальных затратах в воздушной сети? Выбирайте трансформатор на опоре.

• Строите или расширяете подземную сеть с жесткими требованиями к безопасности и внешнему виду? Предпочтение стоит отдать трансформатору на фундаментной плите.

Где используются трансформаторы на опорах?

Типовое применение в сельских и пригородных воздушных сетях

• На сельских питающих линиях, передающих электроэнергию на расстояние нескольких километров до ферм и отдельно стоящих домов

• На пригородных улицах с деревянными опорами и воздушными линиями электроснабжения

• В небольших городах и у дорожных предприятий, где подземная прокладка линий нецелесообразна с экономической точки зрения

Временное электроснабжение, стройка и отдаленные объекты

• Обеспечить временное электроснабжение для стройки жилых массивов, дорожных работ и коммерческих объектов

• Электроснабжение отдаленных объектов, таких как площадки нефтяных и газовых скважин, телекоммуникационные вышки, насосные станции и колодцы

Где используются трансформаторы на фундаментных плитах?

Городские и густонаселенные жилые районы

Коммерческие зоны, промышленные парки и территории учебных заведений

Жилые массивы с подземным электроснабжением

Сценарии применения, определяемые требованиями к эстетике и безопасности

• Когда воздушные линии электроснабжения запрещены местными нормативами или правилами товарищества собственников жилья

• Когда застройщики стремятся создать эстетичный внешний вид без видимых проводов для престижных жилых комплексов или торговых центров

• В местах с интенсивным пешеходным движением (школы, парки, центральные улицы городов), где необходимо минимизировать риск контакта населения с электрооборудованием

Кратко говоря, в любых случаях, когда важны эстетика, безопасность и использование подземных сетей электроснабжения, трансформатор на фундаментной плите обычно является правильным решением.

Как выбрать между трансформатором на фундаментной плите и трансформатором на опоре

1.Оцените тип инфраструктуры — воздушная или подземная

Начните с того, что уже имеется в наличии:

• Преобладают воздушные линии?

• Трансформатор на опоре обычно является наиболее очевидным выбором.

• Он быстрее монтируется, проще подключается к существующим опорам, изоляторам и другим воздушным оборудованием, например, штыревым изоляторам.

• Есть уже или планируется подземная распределительная сеть?

• Трансформатор на фундаментной плите почти всегда является более подходящим вариантом.

• Он идеально интегрируется в системы подземного электроснабжения жилых районов (URD), делает улицы более аккуратными и снижает количество открытых токоведущих элементов.

2.Сбалансируйте стоимость, безопасность и внешний вид

Подходите к выбору с учетом компромиссов, а не абсолютных показателей:

• Стоимость

• При наличии готовых опор трансформаторы на опорах обычно дешевле в приобретении и монтаже.

• Трансформаторы на фундаментных плитах требуют больших первоначальных затрат (изготовление бетонной плиты, корпус, рытье траншей), но могут сократить расходы на другие гражданские работы или прокладку воздушных линий.

• Безопасность

• Трансформаторы на фундаментных плитах оснащены запертыми корпусами, устойчивыми к несанкционированному доступу, и обеспечивают более надежную защиту населения от контакта с токоведущими частями.

• Трансформаторы на опорах находятся в недоступном для людей месте, но остаются подверженными воздействию транспортных средств, деревьев и штормов.

• Внешний вид (эстетика территории)

• В престижных жилых комплексах, на территории учебных заведений и торговых центрах обычно предпочитают трансформаторы на фундаментных плитах, чтобы скрыть провода и опоры.

• В сельских районах и районах легкой промышленности трансформаторы на опорах, как правило, полностью удовлетворяют требованиям.

3.Изучите действующие нормативные акты и стандарты энергетических компаний

В России выбор нельзя сделать только исходя из «наилучшего внешнего вида»:

• Местные нормативы и правила энергетических компаний могут:

• Запретить прокладку новых воздушных линий в отдельных городах или жилых массивах;

• Устанавливать минимальные требования к зазорам, ограждениям и конструкции фундаментных плит;

• Требовать установки определенных устройств защиты от неисправностей и коммутационных аппаратов (часто согласованных с верхнеуровневым оборудованием, например, кольцевыми распределительными устройствами (КРУ) — см. принципы работы кольцевого распределительного устройства в средневольтной системе: назначение КРУ).

• Условия использования земельных участков и правомочий на прокладку линий

• При ограниченном пространстве вдоль улиц опоры могут быть более удобным решением;

• На частных территориях или территориях учебных заведений лучше всего подходит трансформатор на фундаментной плите, установленный на выделенном участке.

Всегда ориентируйтесь в первую очередь на стандарты обслуживающей энергетической компании — это правило определяет 80% окончательного выбора.

4.Подберите вариант под условия эксплуатации, величину нагрузки и перспективы будущей модернизации

Не ограничивайтесь только расчетами на первый год эксплуатации:

• Условия окружающей среды

• В районах с высоким риском затоплений или ураганов предпочтение можно отдать трансформаторам на опорах, размещенным выше уровня возможного затопления, или же трансформаторам на фундаментных плитах, установленным на возвышенных плитах с герметичными корпусами.

• В местах с интенсивным движением людей и свободным доступом населения лучше использовать трансформаторы на фундаментных плитах благодаря их более надежной физической защите.

• Размер и тип нагрузки

• Для небольших разрозненных нагрузок в сельских районах подходят однофазные трансформаторы на опорах, распределенные вдоль линии;

• Для крупных концентраций нагрузки (промышленные парки, территории учебных заведений с несколькими зданиями) лучше всего подойдут трехфазные трансформаторы на фундаментных плитах с возможностью дальнейшего расширения.

• Перспективы будущей модернизации

• Выбирайте трансформаторы на фундаментных плитах с повышенной номинальной мощностью в кВА и пространством для подключения дополнительных подземных питающих линий;

• Либо проектируйте воздушные линии так, чтобы добавление новых трансформаторов или замена проводов не требовало полной реконструкции всей системы.

• Планируется строительство новых зданий или установка зарядных станций для электромобилей?

Если вы находитесь в России и сомневаетесь в правильности выбора, действуйте по следующему алгоритму:

• Уточните допустимые варианты у обслуживающей энергетической компании;

• Разработайте план прокладки воздушных или подземных линий;

• Выберите тип трансформатора, который соответствует вашим требованиям по стоимости, безопасности и внешнему виду, и при этом оставляет запас для увеличения нагрузки в будущем.

Часто задаваемые вопросы о трансформаторах на фундаментных плитах и на опорах

Основное различие в безопасности между трансформаторами на фундаментных плитах и на опорах

• Трансформаторы на фундаментных плитах размещаются в запертых заземленных металлических корпусах на уровне земли. Токоведущие части полностью герметизированы, поэтому население может безопасно проходить мимо них. Они разработаны с учетом защиты от несанкционированного доступа и хорошо подходят для жилых районов, школ и общественных территорий.

• Трансформаторы на опорах устанавливаются на столбах, подвергаются воздействию погодных условий, при этом основные предохранители и соединения видны (с уровня земли). Безопасность обеспечивается за счет высоты и необходимых зазоров, а не защитным корпусом. При правильной установке они безопасны, но менее защищены от столкновений с транспортными средствами, вандализма или попадания летящих обломков.

Типовая разница в ценах: трансформаторы на фундаментных плитах и на опорах

• При одинаковой номинальной мощности в кВА трансформаторы на опорах обычно дешевле в приобретении и монтаже. Затраты на оборудование и труд при установке однофазного трансформатора на опоре ниже, чем при заливке фундаментной плиты и монтаже герметизированного трансформатора на плите.

• Трансформаторы на фундаментных плитах требуют больших первоначальных затрат из-за следующих факторов:

• Стоимость корпуса и дополнительных изоляторов/отсеков

• Затраты на бетонную плиту, ограждения, необходимые зазоры и подготовительные работы на площадке

• Однако если у вас уже есть система подземного электроснабжения жилых районов (URD), трансформаторы на фундаментных плитах часто выгоднее с точки зрения общей стоимости системы, так как вы избавляетесь от необходимости прокладки воздушных линий.

Использование трансформаторов на опорах в городских или жилых районах

• Энергетические компании по всей России до сих пор используют трансформаторы на опорах во многих старых жилых кварталах и улицах с сельской застройкой, особенно там, где уже существуют воздушные линии электроснабжения.

• В более густонаселенных или новых городских районах местные нормы и требования к эстетике обычно предписывают использовать трансформаторы на фундаментных плитах с подземными кабелями, чтобы очистить городской горизонт и снизить риск контакта населения с электрооборудованием.

• Итог: да, трансформаторы на опорах можно использовать в жилых районах, но при проектировании новых территорий в правилах использования земельных участков и зонировании часто указывается требование к подземному электроснабжению и установке трансформаторов на фундаментных плитах.

Ожидаемый срок службы и надежность

• Типовой срок службы распределительных трансформаторов как на фундаментных плитах, так и на опорах составляет 25–40 лет, при хорошем обслуживании и небольшой нагрузке он часто бывает.

• Факторы, влияющие на надежность:

• Трансформаторы на опорах больше подвержены воздействию ветра, льда, контакта с деревьями и молниевого удара, поэтому во время штормов они чаще становятся причиной перерывов в электроснабжении. Устройства, такие как наружные отключающие выключатели для воздушных линий, помогают ускорить секционирование сетей и устранение неисправностей.

• Трансформаторы на фундаментных плитах лучше защищены физически, поэтому перерывы в электроснабжении из-за повреждений у них случаются реже. Однако при неправильном выборе места установки затопления, плохая дренаж или столкновение с транспортными средствами все равно могут стать проблемой.

Работы по обслуживанию и инспекции

• Визуальный осмотр: проверка на наличие утечек, ржавчины, уровня масла, коррозии на изоляторах и соединителях.

• Электрическая инспекция: испытания на изоляцию, тепловой сканирование под нагрузкой, проверка защитных устройств, а также выключателей наверху линии или заземляющих выключателей (аналогично проверкам, проводимым при испытании высоковольтного заземляющего и коммутационного оборудования).

• Испытание масла: анализ диэлектрической прочности, влажности и содержания растворенных газов для критически важных единиц оборудования.

• Проверка крепежных элементов: состояние заземления, фундаментной плиты, целостности опоры, плотности соединений, а также состояние предохранителей и выключателей.

Трансформаторы на фундаментных плитах легче обслуживать с уровня земли, но для работы с ними требуется строгое соблюдение правил блокировки и маркировки оборудования, а также поддержание необходимых зазоров. Доступ к трансформаторам на опорах сложнее (требуется автоподъемник), но простые операции, такие как замена предохранителей и мелкий ремонт вдоль воздушных линий, выполняются быстрее.
